GEBRUIKSAANWIJZING R223C TECTRO

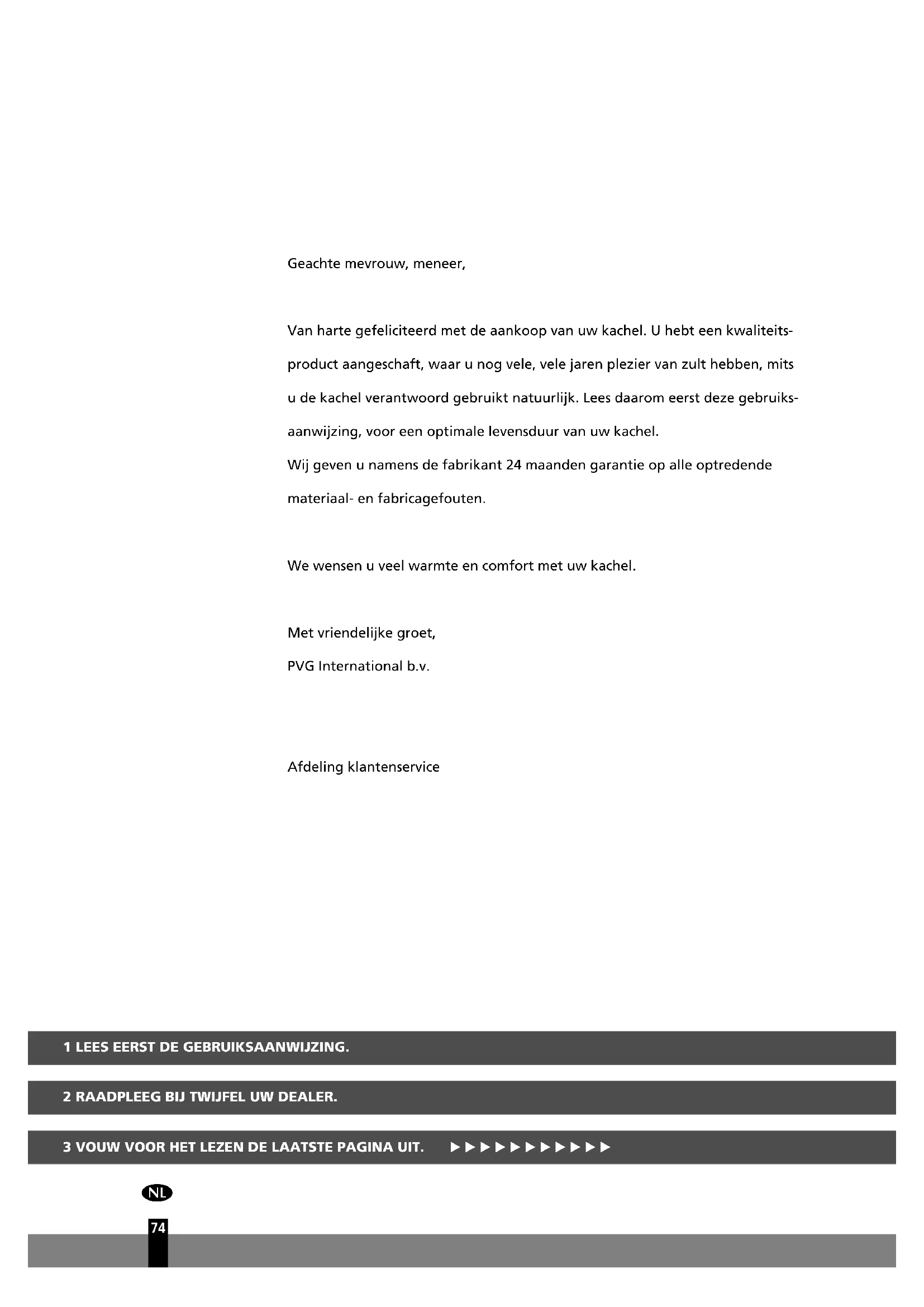

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw kachel. U hebt een kwaliteit'sproduct aangeschaft, waar u nog vele, vele jaren plezier van zult hebben, mitsu de kachel verantwoord gebruikt natururlijk. Lees waarom eerst deze gebruiks-aanwijzing, voor een optimale levensduur van uw kachel.

Wij geen u namens de fabrikant 24 maanden garantie op alle optredende materiaal- en fabricagefouten.

We wensen u veel warmte en comfort met uw kachel.

Met vriendelijke groet,

PVG International b.v.

Afdeling klantenservice

1 LEES EERST DE GEBRUKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW DEALER.

3 VOUW VOOR HET LEZEN DE LAATSTE PAGINA UIT.

NL

74

HET GEBRUK IN HOOFDLIJNEN

Dit zijn in grote lijnen de stappen die u要去 nemen om uw kachel te gebruiken. Voor de precieze handelingen verwijzen wij u�ard de HANDLEIDING (pag. 77en verder).

1 Verwijder alle verpakkingsmaterialen (zie hoofdstuk A, fig. A).
2 Vul de wisseltank en wacht 30 minutes alvorens de kachel te ontsteken (zie hoofdstuk B, fig. H).
3 Plaats de batterijen in de houder (zie hoofdstuk A, fig. F).
4 Controller of de verbrandingskamer 4 goedrecht staat (zie hoofdstuk A, fig. E).
5 Ontsteek de kachel door de draaiknop ②aar rechts te draaien tot deze Niet verder kan enervoigens de ontstekingsstoets ③ rustig in te drukken (zie hoofdstuk C, fig. J en K).
6 Na het ontsteken duurt het 10 à 15 minutes voordat u kunt controleren of de kachel goed brandt (zie hoofdstuk D).
7 Schakel de kachel uit (zie hoofdstuk E).

• De eerste keer zal uw kachelijdens het branden even maar 'nieuw' ruiken.
• Bewaar uw brandstof op een koele, donkere plaats.
• Brandstof veroudert.
  Begin elk stookseizoen met{nieuwe brandstof.
• Wonneer u stookt met Zibro Extra of Zibro Kristal, bent u verzekerd van de juiste kwaliteit brandstof.
• Indien u overgaat op een ander merk en/of soort kerosine, moet u de kachel eerst helemaal lately leegbranden.

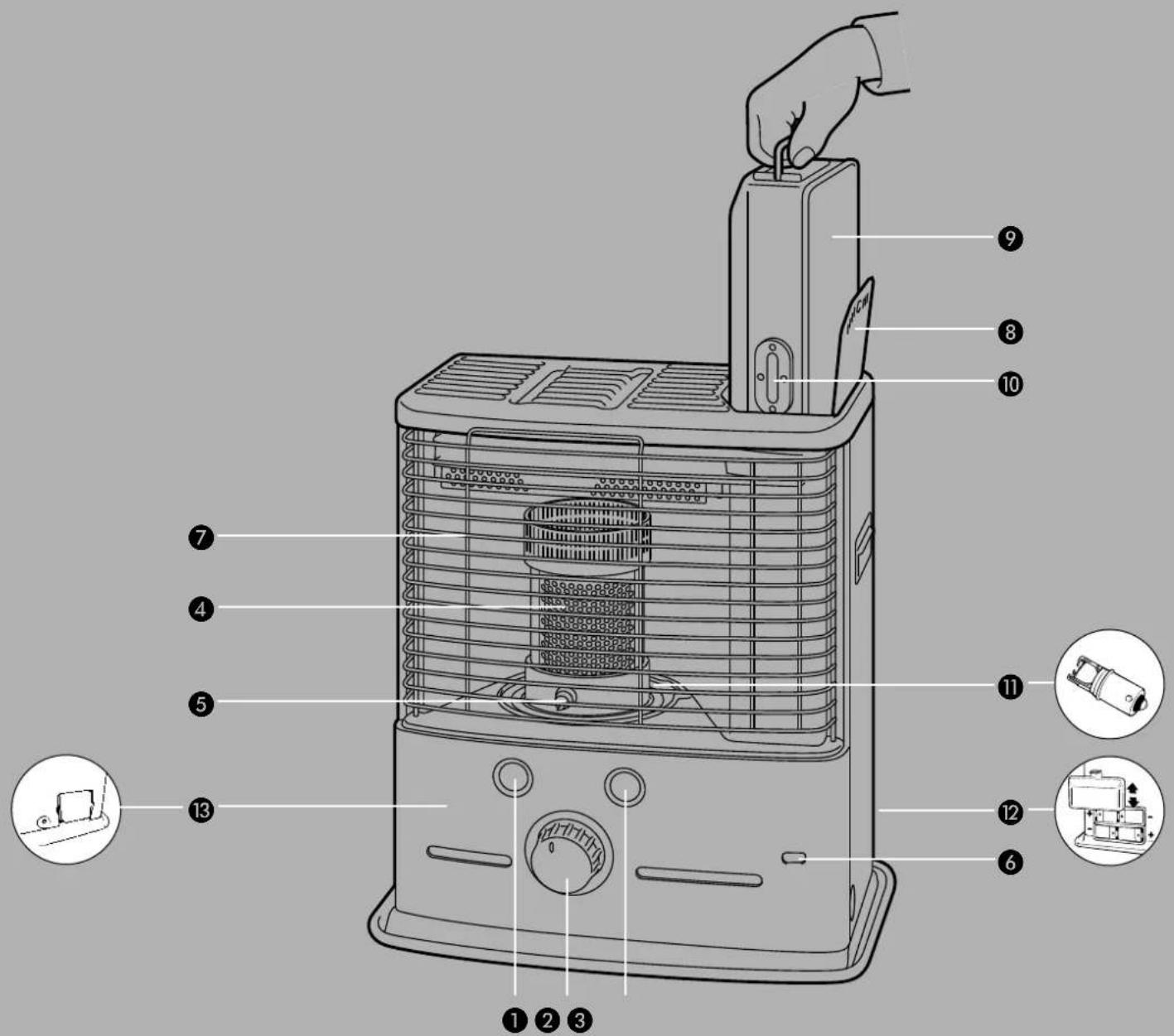

BELANGRIJKE ONDERDELEN

Uit-toets
Draaiknop
3 Ontstekingstoets
4 Verbrandingskamer
Handgreep verbrandingskamer
6 Brandstofindicatie
7Grille
Deksel wissenschaften
Wisseltank
10 Brandstofmeter wisseltank
Ontstekingsspiraal
Batterijhouser
13 Bewakingssysteme voortluchtkwaliteit

A) Deze kachel is voorzien van een bewakingssystem voor luchtkwaliteit 18. Wanner de ruimte onvoldoende geventileerd wordt of wanner de kachel in een tekleine ruimte gebruikt worden, dan za de kachel automatisch uitschakelen. Voor comfortabel en veilig gebruik dient u voor voldoende ventilatie te zorgen.

NB: Om onverwacht uitschakelen van de kachel te voorkomen raden we aan.altijd een deur of raam op een kier te zetten wanner de kachel in gebruik is.

Voor elke verplaatsbare kachel geldt een bepaalde minimumruimte (zie hoofdstuk J) waarin u deze veilig, zonder extra ventilatie kurz gebruiken. Als de betreffende ruimte kleiner is dan aangegeven, dient u.altijd een raam of deur op een kier te zetten (± 2,5cm) . Dit raden wij ook aan bij ruimtes die sterk geisoleerd of tochtvrij gemaakt zich en/of boven 1500m liggen. Gebruik uw kachel Niet in kelders en andere ondergrondse ruimtes.

DE SAFE TOP

De kachel is voorzien van een safe top. Deze vermindert de temperatuur van de bovenplaat. Hierdoor worden bij eventueel contact met de bovenzijde van de kachel het risico op ongelukken verkleind. Let op: de bovenzijde worden nog steeds heet.

Vermijd elk contact met de bovenplaat en de grille.

Alleen met de juiste brandstof bent u verzekerd van een veilig, efficien en comfortabel gebruik van uw verplaatsbare kachel.

DE JUISTE BRANDSTOF

Uw verplaatsbare kachel is ontworpen voor het gebruik van watervrijne, zuivere kerosine van hoge kwaliteit, zoals Zibro Extra of Zibro Kristal. Alleen deze zorgt voor een schone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot:

overmatige teeraanslag op de kous
onvolledige verbranding
beperkte levensduur van kous en kachel
rook en/of stank
aanslag op de grille of mantel

De juiste brandstof is dus essentieel voor een veilig, efficien't en comfortabel gebruik van uw kachel.

Overleg alsijd met de dichtst bijzijnde dealer over de juiste brandstof voor uw kachel.

Deze transportdop vindt u los in de doos. Alleen hiermee sunt u de kachel na gebruik probleemloos vervoeren. Goed bewaren dus!

A HET INSTALLEREN VAN DE KACHEL

Haal uw kachel voorzichtig uit de doos en controllerer de inhoud. Naast de kachel要去 ook beschikken over:

een transportdop
deze gebruiksaanwijzing

Bewaar de doos en het verpakkingsmaterial (fig. A) voor opslag en/of transport.

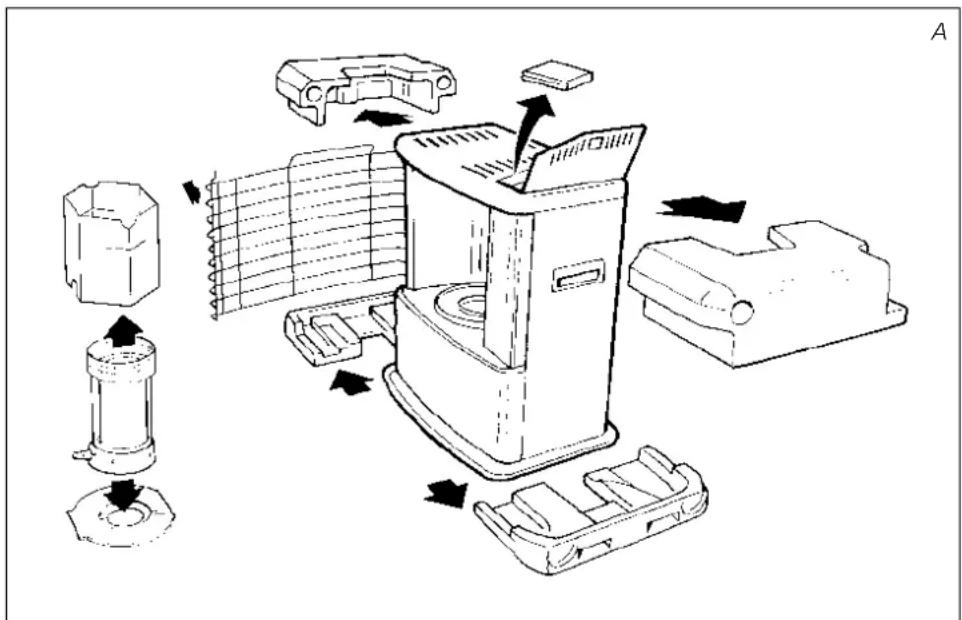

2 Verwijder het overige verpakkingsmateriaal:

Licht de grille uit de inkeping (fig. B) en trek hem maar voren.
Trek beiden einden van het verpakkingsmaterialaalaarachteren en tegelij-kertijdietsnaarbeneden (fig.C).
Neem de verbrandingskamer uit de kachel en verwijder het daaronder aanwezigere verpakkingsmateriaal (fig. D).
Zet de verbrandingskamerteringopzijnplaats.De verbrandingskamer staat goed alsu hem met de handgreep ⑤ soepel een beetjeaar links en rechts kunt schuiven (fig.E).Sluit de grille.
Open de deksel van de wisseltank 8 en verwijder het stukje karton.

3 Vul de wisseltank zoals aangegeven in hoofdstuk B.
4 Plaats de batterijen in de waarvoor bestemde houder 2 aan dechterzijde van de kachel (fig. F). Let op de + en - polen. Het best kunt u neue alkaline batterijen gebruiken (4 x type D).
5 De vloer要去 stevig en waterpas়. Verplaats de kachel als deze nicht waterpas staat. Probeer dit Niet te corrigeren door er boeken of iets anders onder te leggen.
6Uw kachel is nu gebruiksclar.

B VULLEN MET BRANDSTOF

Vul de wisseltank Niet in de woonruimte, maar op een meer geschikte plaats (er kan.altijd een beetje gemorst worden). UGaat waar bij als volgt te werk:

1 Zorg dat de kacheluit is.
2 Open het deksel 8 en til de wisseltank 9uit de kachel (fig. G). Let op: de tank kan even nadruppelen. Zet de wisseltank neer (dop maar boven) en schroef de tankdop eraf.

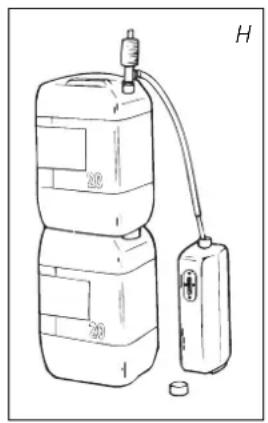

3 Neem het brandstofhevelpompje en steek de gladde, meest stugge pijp in de jerrycan. Zorg dat deze hoger staat dan de wisseltank (fig. H). De geribbelde slang steekt u in de opening van de wisseltank.
4 Draai de knop bovenop het pompje vast (aar rechts).
5 Knijp enkele keren in het pompje, totdat de brandstof in de wisseltank stroomt. Als dat eenmaal het geval is, hoeft u Niet meer te knijpen.
6 Letijdens het vullen op de brandstofmeter van de wisseltank (fig. l). Als u ziet dat deze vol is, stop dan met vullen door de knop boven op het pompje weeer los te draaien (haar links). Maak de tank nooit te vol. Vooral Niet als de brandstof erg koud is (brandstofzetuit als deze warmer wordt).
7 Laat de brandstof die nog aanwezig is in het pompje, terugstromen in de jerrycan en verwijder het pompje voorzichtig. Schroef de tankdop nauwkeurig op de tank. Veeg eventueel gemorste brandstof weg.
8 Controller of de tankdoprecht zit en goed is aangedraaid. Plaats de wisseltank wee in de kachel (dop maar beneden). Sluit het deksel.

C HET AANMAKEN VAN DE KACHEL

Een neue kachel veroorzaakt in het begin extra geur. Zorg dus voor extra ventilatie of ontsteek uw kachel de eerste koer buiten de leefruimte.

Als u de kachel voor de eerste keer gebruikt, moet u na hetplaatsen van de gevulde wisseltank zo'n 30 minuten wachten met aanmaken. Zo kan de kous zich volzuigen met brandstof. Dit geldt ook nadat u de kachel helemaal leeg hebt lately branden en na het verrangen van de kous.

Kijk voor het aanmaken van de kachel.altijd even op de brandstofindicatie 6 om te weten of u eerst de wisseltank moet bijvullen.

Maak de kachel altijd aan met behulp van de ontstekingsspiraal 1. Gebruik nooit lucifers of een aansteker.

U gaat als volgt te werk:

1 Draai de draaiknop ②aar rechts tot aan de aanslag (fig. J). Met enige druk zou u de draaiknop dan nog wat verder können draaien;udeau veert danECHTER vanzelf terug.
Druk de ontstekingstoets in (fig. K), maar Niet te hard. Zodra een vlammetje in de verbrandingskamer zichtaar worden,kest u de ontstekingstoets loslaten.

Wonneer de kachel kort na het aanmaken waar uitschakelt, dienen de batterijen verrangen te worden. Het best(Intt u neue alkaline batterijen gebruiken (4 x type D).

De kachel is sinds kort in gebruik en de draaiknop worden nicht vergrendeld. Draai de draaiknop (fig. L) eerst geheel linksom alvorens de kous in de hoogste positie te brengen voor ontsteking (hoofdstuk C).

Controleer na het ontsteken van de kachel algijd of de verbrandingskamer ④ goedrecht staat, door deze aan de handgreep ⑤ evenaar links en rechts te schuiven (fig. E).Dit moet soepel gaan. Als de verbrandingskamer ongelijk staat, leidt dit tot rook- en roetontwikkeling.

D HET BRANDEN VAN DE KACHEL

Na het ontsteken van de kachel duurt het 10 à 15 minutes voordat u kurz controleren of de kachel goed brandt. Op de pagina naast het uittvouwblad kurz u zich hoe hoog uw kachel minimaal en maximaal mag branden (fig. O). Een te hoge vlam kan rook- en roevtorming veroorzaken, verwijl een te lage verbranding tot geurontwikkeling leidt. U kurz de vlam enigszins instellen met de vlamregelaar (fig. L).

Een te lage verbranding kan ontstaan door:

• te weinig brandstof (vul de tank)
  slechte brandstof (raadpleeg uw dealer)
  te weinig ventilatie (zet een raam of deur op een kier)
  ▶ slijtage van de kous (raadpleeg uw dealer, of cervang de kous,zie hoofdstuk L)

Wanner in de ruimte onvoldoende geventileerd worden, dan zal de kachel automatisch uitschakelen. Na het verbeteren van de ventilatie (b.v. door een deur of raam iets verder te openen) kan de kachel wee ingeschakeld worden.

Dit apparaat is uitergerust met een veiligheidssystem dat de kachel uitschakelt wanner de wisseltank uit de kachel genomen worden. Om de kachel opnieuw te ontsteken dient u het reservoir terug teplaatsen in de kachel en de instructies te volgen zoals aangegeven in hoofstuk C.

E HET UITZETTEN VAN DE KACHEL

Druk de UIT-toets in. De vlam za dan vanzelf na enigeijd doven (fig. M).

F STORINGEN, OORZAKEN EN OPLOSSINGEN

Als u een storing nicht kunt oplossen met behulp van de onderstaande aanwijzingen, dient u contact op te nemen met uw dealer.

HET AANMAKEN LUKT NIET.

De batterijen zitten nicht goed in de houder. Controlleren (fig. F).
De batterijen zich neteer krachtig genoeg voor de ontsteking. Vervangen (fig. F).
U hebte de kachel helemaal leeggestookt of de kous is verrangen. Na hetplaatsen van de gevulde wisseltank 30 minutes wachten met ontsteken.
U duwt de ontstekingstoets 3 te krachtig in, waardoor de ontstekingsspiraal smoort in de kous.

Minder hard indrukken (hoofdstuk C).

Deontstekingsspiraal is stuck.

Raadpleeg uw dealer.

SLECHTE VERBRANDING EN/OF ROET/GEUR.

De verbrandingskamer 4 is nicht goed geplaatst.

Zet deze recht met de handgreep 5, tot u hem makkelijk wat maar links en rechts kunt schuiven.

U gebrukt verouderde brandstof.

Begin elk stookseizoen met{nieuwe brandstof.

U gebruikt verkeerde brandstof.

Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").

Er is sprake van stofophoping onder in de kachel.

Raadpleeg uw dealer.

Raadpleeg uw dealer.

DE KACHEL GAAT LANGZAAM UIT.

De wisseltank is leeg.

Zie hoofdstuk B.

Er zit�回t in het onderreservoir.

Raadpleeg uw dealer.

De kous is aan de bovenzijde verhard.

Kachel helemaal leegbranden (hoofdstuk G). Gebruik de juiste brandstof.

U gebruikt verouderde brandstof.

Begin elk stookseizoen met{nieuwe brandstof.

DE KACHEL BLIJFT LAAG BRANDEN.

De kous staat te laag.

Raadpleeg uw dealer.

De kachel had voor het bijvullen vrijwel alle brandstof verbruikt.

Na hetplaatsen van de volle wisseltank 30 minuten wachten met ontsteken.

U gebruikt oude of verkeerde brandstof.

Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").

De ruimte worden onvoldoende geventileerd.

Zet even een raam of deur wijd open en laat deze daarna op een kier staan.

DE KACHEL BRANDT TE HOOG.

U gebrukt verkeerde, te vluchtige brandstof.

Zie DE JUISTE BRANDSTOF (hoofdstuk "Wat u vooraf moet weten").

De kous staat te hoog.

Raadpleeg uw dealer.

G OVER HET ONDERHOUD

Uw kachel vergt weinig onderhoud. Wel dient u stof en vlekken bijtijds af te nemen met een vochtige doek, sondern er anders hardnekige vlekken konnen ontstaan. Normaal gesproken zich er slechts drie onderdelen aan slijtage onderhevig:

ontstekingsspiraal met gebroken gloeidraad

1. DE BATTERIJEN

Deze=kuntzelfervangen.Gooide oudebatterijen Niet in de vuilnisbak.Volg deregelszoalsdieinuwgemeente gelden voor Klein Chemisch Afval.

2. DE ONTSTEKINGSSPIRAAL

De ontstekingsspiraal gaat langer mee als u de kachel op de juiste manier ontsteekt. Vervang op tijd de batterijen en let op dat u de ontstekingstoets Niet te krachtig indrukt. Als de gloeidraad gebroken is, dient de ontstekingsspiraal verrangen te worden.

3. DE KOUS / LEEGBRANDEN

Om de levensduur van de kous te verlengen, moet u de kachel vanijd totijd helemaal lately leegbranden (tot hij vanzelf uitgaat). Doe dit wanner u merkt dat de verbranding wat minder worden. Het leegbranden voorzaakt enige geur, dus het is raadzaam dit buiten de leefruimte te doein.

Verwijder zich geen onderdelen van de kachel. Neem voor een eventuele reparatie algijd contact op met uw dealer.

Laat de kachel afkoelen voordat u onderhoud pleegt.

H OPSLAG (EINDE STOOKSEIZOEN)

Wij raden u aan de kachel aan het einde van het stookseizoen hebmaal leeg te branden en daarna goed op te bergen. U gaat als volgt te werk:

Maak de kachel aan buiten de leefruimte en LAST hem geheel leegbranden.
2 Laat de kachel afkoelen.
Maak de kachel schoon met een vochtige doek en droog.Deze af.
Haal de batterijen uit de batterijhouser L en bewaar deze op een droge plaats.
Reinig het brandstofzeefje (zie hoofdstuk G).
6 Berg de kachel stofvrij op, zo möglichk in de originele verpakkingsmaterialen. Overgebleven brandstof kunt u een volgend stockseizoen nicht meer gebruiken. Houdt u toch wat over gooi deze brandstof dan Niet weg, maar volg de regels Zoals die in uw gemeente gelden voor Klein Chemisch Afval. Begin het neue stookseizoen in elk geval met weitere brandstof en raadpleeg opniew.Deze gebruiksaanwijzing.

Transportdop

VERVOER

Om te voorkomen dat uw kachel tijdens transport brandstof lekt, moet u de vol-gende maatregelen nemen:

1 Laat de kachel afkoelen.
Haal de wisseltank uit de kachel en verwijder het brandstofzeefje (fig. N). Dit kan wat nadruppelen; houd een doeke bij de hand. Bewaar het brandstofzeefje en de wisseltank buiten de kachel.
3 Duw de transporte dop op deplaats van het brandstofzeefje (fig. O) en druk deze goed aan.
4 Vervoer de kachel.altijdrechttop.

J SPECIFICATIONS

Ontsteking elektrisch Afmetingen (mm) bredte 428
Brandstof kerosine (inclusief bodemplaat) diepte 295
Capaciteit (kW)*	2,20 hoogte 453
Geschikte ruimte (m3)**	35-80 Accessoires transportdop
Brandstofverbruik (l/uur)*	0,229	Batterijen 4x LR20, MN 1300
Brandstofverbruik (g/uur)*	183	1,5V, size D
Brandduur per tank (uur)*	17,5	Type kous F
Inhoud wisseltank (liter)	4,0
Gewicht (kg)	7,5

• Bij instelling op maximale stand, ** Opgegeven waarden zich indicatief

K DE GARANTIEVOORWAARDEN

U krijgt op uw kachel 24 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:

1 Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2 Reparatie of vervanging van onderdelen binnen de garantietermijn leidt nicht tot verlenging van de garantie.
3 De garantie geldt nicht wanner veränderingen zijn aangebracht, nicht originèle onderdelen zijn gemonteerd of reparatives aan de kachel zich verricht door derden.

NL

4 Onderdelen die aan normale slijtage onderhevig zijn, zoals de batterijen, de kous, de ontstekingsspiraal en het brandstofhevelpompje, vallen buiten de garantie.
5 De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als waarop geen veranderingen zijn aangebracht.
6 De garantie geldt nicht bij schade ontstaan door handelingen die afwijken van de gebruiksaanwijzing, door verwaarlozing en door het gebruik van verkeerde of verouderde brandstof. Verkeerde brandstof kan zichs gevaarlijk zijn*.
7 De verzendkosten en het risico van het opsturen van de kachel of onderdelen waarvan,kommen altijd voor rekening van de koper.

Om onnodige kosten te voorkomen, raden wij u aan eerst alkijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanner deze geen uitkomst biedt, geef de kachel dan in reparatie bij uw dealer.

• Licht ontvlambare stoffen können bijvoorbeeld leiden tot een oncontroleerbare verbranding, met uitslaande vlammen als geolg. Probeer in dat geval nooit de kachel te verplaatsen, maar zet de kachel onmiddelijkukt (zie hoofdstuk E). In nooodgeallen kut u een brandblusser gebruiken, maar dan uitsluitend van het type B: een koolzuur- of poederblusser.

10 TIPS VOOR EEN VEILIG GEBRUIK

1 Wijs kinderen.altijd op de aanwezigheid van een brandende kachel.
2 Verplaats de kachel Niet als deze brandt of nog heet is. In dat geval ook Niet bijvullen en geen onderhoud verrichten.

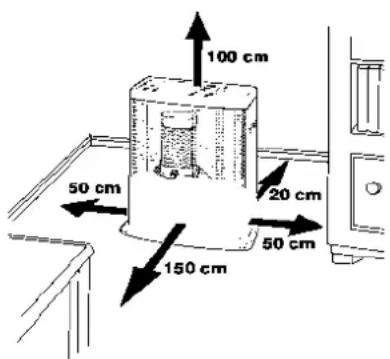

3 Plaats de Voorkant van de kachel op minimaal 1,5 meter van muur, gordijnen en meubels. Houd ook de ruimte boven de kachel vrij.
4 Gebruik de kachel Niet in stoffige ruimtes en Niet opplaatsen waar het sterk/tocht. In beiden geallen krijgt u geen optimale verbranding.
5 Zet de kachel uit voordat u vertrekt ofaar bed gaat.
6 Bewaar en vervoer de brandstof uitsluitend in de waarvoor bestemde wisseltankjes en jerrycans.
7 Zorg ervoor dat de brandstof Niet bloot staat aan ditte of extreme temperatuurverschillen. Bewaar de brandstof altijd op een koele, droge en donkere plaats (zonlicht tast de kwaliteit aan).
8 Gebruik de kachel nooit opplaatsen waar schadelijke gassen of dampen aanwezig hunnen (bv. uitlaatgassen of verfdampen).
9 De boenzijde van de kachel worden heet. De kachel mag nicht afgedekt worden (brandgevaar).
10 Zorg algijd voor voldoende ventilatie.

HET VERVANGEN VAN DE KOUS

L VOORDAT U BEGINT MET HET VERVANGEN VAN DE KOUS, DIENT DE KACHEL UIT EN VOLLEDIG AFGEKOELD TE ZIJN.

1 Open het tankklepje en haal de wisseltank eruit.
Haal de batterijen uit de batterijhouser.
3 Licht de grille uit de inkeping en trek hem maar voren. Neem de branderkop uit de kachel. Sluit de grille.
4 Trek de draaiknop van de kachel af.
5 Schroef de drie mantelschroeven, aan de onderzijde van de kachel, los. Trek de mantel iets waar voren en verwijder deze van de bodemplaat.
6 Draai de vleugelmoeren onder de branderzitting los.
7 Til de branderzitting omhoog zodate de kous zichtaar wordt. Leg de branderzitting naast de kachel. (Let op dat de bedrading Niet los raakt).
8 Draai de schroef, die de beugel vasthoudt, los en verwijder de beugel.
9 Draai de as geheel rechtsom en maak de koushouder (met kous) los van de as.
10 Licht de koushouser op en schuif deze van de lucht-schacht af.

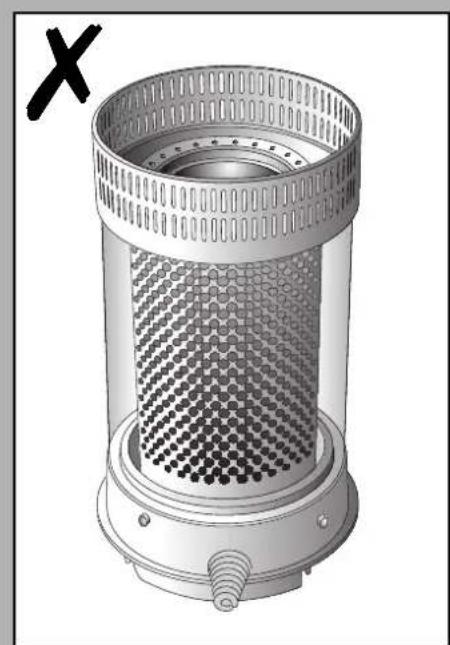

11 Knijp de kous samen, zodat de kous loskomt uit de koushouser en neem de kous eruit. Draag hierbij hand-schoenen enzeteenbakjeklaromde oudekousin te doen.

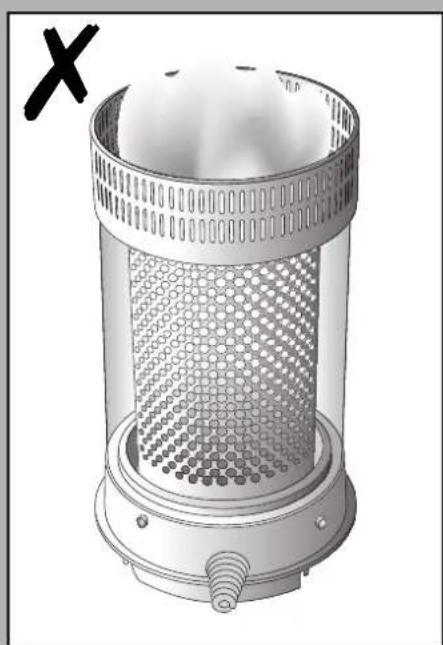

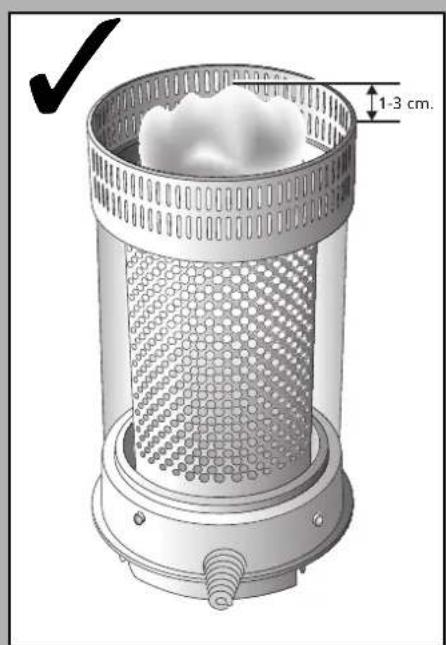

12 Plaats de kous overeenkomstig de op de koushouser aangegeven richting in de koushouser.
13 Plaats de koushouser (met kous) over de luchtschacht.
Plaats daarna het uiteinde van de as aan de rechtzerzijde in de sleuf van de koushouser en draai de gehele as linksom.
14 Plaats de beugel terug. Draai de schroef die de beugel vasthoudt, vast.
15 Plaats de branderingütting terug.
16 Draai de vleugelmoeren gelijkmatig handvast aan.
17 Plaats de draaiknop op het kousmechanisme. Draai de knop geheel maar rechts. Activeer de omvalbeveiliging en controllerer of de kousaar de onderste stand gaat. Herhaal dit een aantal keren. Wanner de kous Niet in de onderste positie kommt is deze onjuist gemonteerd en moet de procedure vanaf stap 12 herhaald worden. Trek de draaiknop van de kachel af.
18 Plaats de mantel terug en draai de drie mantelschroeven vast. Plaats de draaiknop en de verbrandingskamer terug. Controller of bye LASTe goedrecht staat, door deze aan de handgreep evenaar links en rechts te schuiven. Sluit de grille.
19 Plaats de gezuldde wisseltank terug. Plaats de batterijen in de batterijhouser (let op de plus en min). Na hetplaatsen van de wisseltank en de batterijen, moet u 30 minutes wachten voordat u de kachel aanmaakt.

DISTRIBUTED IN EUROPE BY PVG INTERNATIONAL b.v.

ÖSTERREICH
