CWB6441XNH - Kuhinjska napa BEKO - Brezplačna navodila za uporabo

Vrsta izdelka	Sesalna napa
Znamka	BEKO
Model	CWB6441XNH
Različica uporabe	Odsesovalna (zunanji odvod) ali recirkulacijska (z dodatnimi oglenimi filtri)
Najmanjša razdalja med kuhalno ploščo in napo	650 mm
Premer zračnega izhoda	120 mm (z redukcijo) ali 150 mm
Število hitrosti	3
Osvetlitev	2 svetilki (28 W - 40 W)
Vrsta filtrov	Kovinski filtri za pomivanje + ogleni filtri (dodatna oprema)
Pogostost čiščenja kovinskih filtrov	Na vsaka 2 meseca
Pogostost menjave oglenih filtrov	Na vsaka 2 meseca
Napajanje	220-240 V, 50 Hz (preverite napetost na napisni tablici naprave)
Izolacijski razred	Razred II (ni potrebne ozemljitve)
Največji podtlak v prostoru	0,04 mbar (4 Pa)
Material ohišja	Nerjavno jeklo (ocenjeno)
Vrsta upravljanja	Stikala ali tipke (odvisno od različice)
Dolžina napajalnega kabla	Približno 1,5 m (ocenjeno)
Funkcija recirkulacije	Da, z dodatnimi oglenimi filtri
Teža	Ni navedeno

Pogosto zastavljena vprašanja - CWB6441XNH BEKO

Kakšna je najmanjša namestitvena razdalja med napo in kuhalno ploščo?

Najmanjša varnostna razdalja je 650 mm. Pri plinskih ploščah preverite posebna navodila.

Kako namestiti napo v odsesovalni ali recirkulacijski različici?

V odsesovalni različici priključite zračni izhod na zunanji kanal. V recirkulacijski različici namestite priključek za zračni izhod in oglene filtre, ki so na voljo kot dodatna oprema.

Kako očistiti kovinske filtre?

Kovinske filtre operite vsaka 2 meseca v pomivalnem stroju ali ročno s toplo milnico.

Kdaj zamenjati oglene filtre?

Oglene filtre je treba zamenjati vsaka 2 meseca in jih ni mogoče prati.

Kaj storiti, če se napa ne vklopi?

Preverite električno napajanje, varovalko in priključek vtičnice. Če težava ne izgine, se obrnite na servis.

Kako zamenjati osvetlitev na napi?

Izključite napravo. Odstranite stranski zatič, potisnite steklo, zamenjajte svetilki (28 W - 40 W) in ponovno sestavite v obratnem vrstnem redu.

Ali lahko uporabljam napo s plinsko ploščo?

Da, vendar upoštevajte najmanjšo razdaljo 650 mm in zagotovite zadostno prezračevanje prostora.

Ali mora biti napa ozemljena?

Ne, napa je razreda II in ne potrebuje ozemljitve.

Zakaj moja napa povzroča hrup?

Preverite, ali so filtri čisti in pravilno nameščeni. Hrup lahko povzroči tudi zamašen odvodni kanal.

Kako priključiti napo na električno omrežje?

Preverite, ali napetost ustreza tisti na napisni tablici. Če napa nima vtiča, namestite ustrezen vtič ali izvedite neposreden priklop z vsestranskim stikalom (kontaktna odprtina ≥ 3 mm).

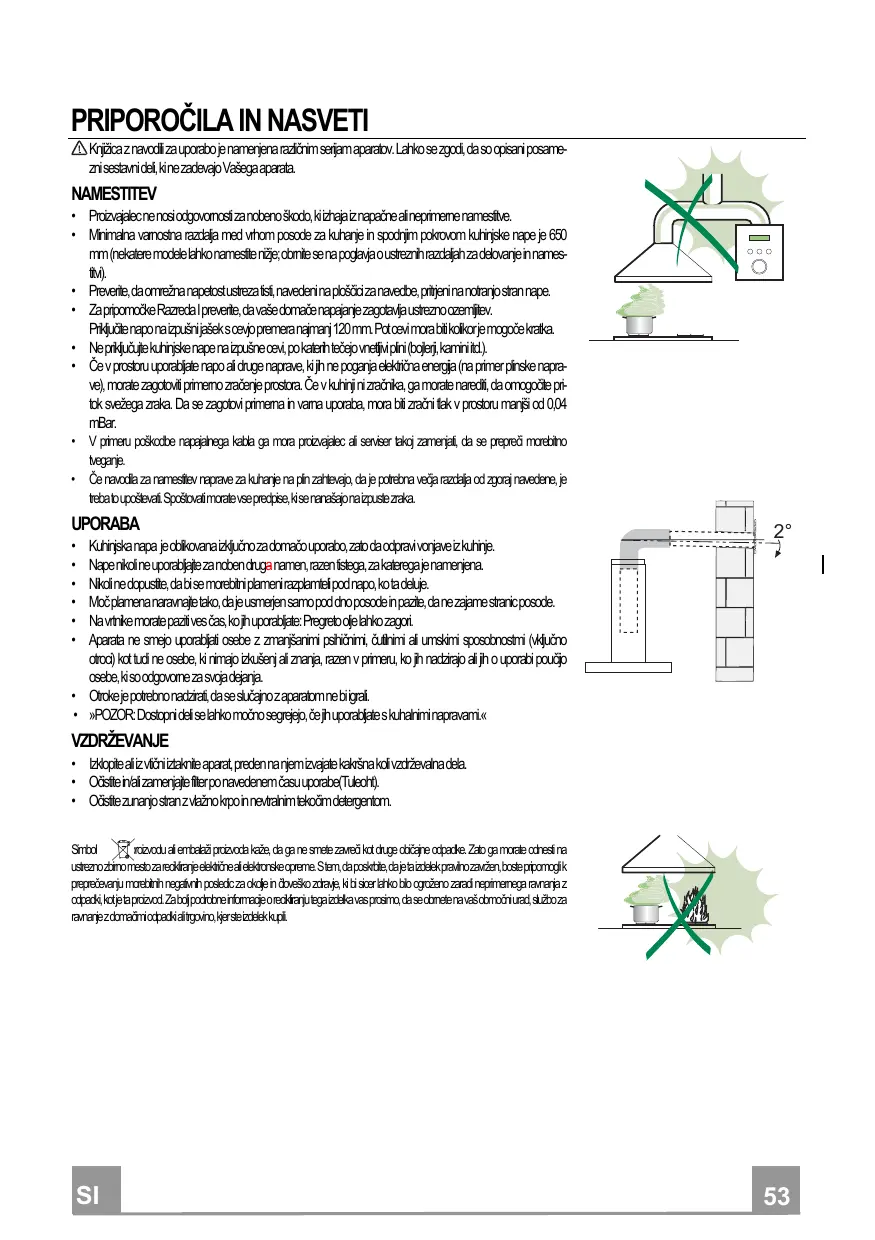

NAVODILA ZA UPORABO CWB6441XNH BEKO

Krijica z navodla za uporabo je namerjena razim serjam aparatov. Lahko se zgodi, da so opisani posamez i sestavni del, kine zadevajo VaSega aparata.

NAMESTITEV

Prozvjalec ne nosic odgovomost za nobeno skodo, kizhajz napečne aline primene namestive.
- Minimalna varnostra razdalja med whom posode za kuhanje in spodnjmPokrovom kuhinske nape je 650 mm (nekatere modele lahko namesite nije; obmite se na poglavja oustreznin razdaljah za delovanje in namestit).
Preverite, da omreznapetostustreza fist, ravenenina plosozana navedbe, pitjen na notanjo stran nape.
Za pripomokke Razreda I preverite, da vase domate napejane zagotawia ustreznio ozemiljev. Prikioue napo naizpusni jasek scevo premera nejamn 120 mm.Potevi mora bit kilkorje mogoce krka.
- Ne prikrucjte kuhnjske nape na izpušne cev, po katerih tecejo vnetjplini (bojeri, kamini itd).
- Če v prostru o uporablaje napo all druge naprave, k jh ne poganja elektrkna enerjia (na primer pinske naprave), morale zagotovii primeno začenje prostra. Če v kuhinji ni začnka, ga morale nareedi, da omogodite pritok svežege zraka. Da se zagotov i primina in vama uporaba, mora biti začni tek v prostru manji od 0,04 mBar.
V primeru poskodbe napajehega kaba ga mora prozvjalec ai serviser takoj zamenjati, da se preprei morebitno tveganje.
- Če navodita za namesitev naprave za kuhanje na pin zhitveje, da je potrebna vejga razbela od zgoraj navedene, je treba to upostevati. Spostovati morate vse predice, ki se nanašajona izpuste zraka.

UPORABA

Kuhinjska napa je obikovana izkjuon za domafo uporabo, za do odprav vonjave iz kuhnje.
Nape nikolne uporabljate za noben druga namen, razen fistega, za kalaterega je namerjena.
- Nikoline dopusite, da bis meorebiti plameri razzplamei pod napo, ko tadelje.
MoC plamenararnajte tako, da jeusmerjen samo pod doh posode in pazite, da ne zjaime stranic posode.
- Navthike morale pazitveschas, kojin uporabijate: Pregreboj alhko zagori.
- Aparata ne smajo uporabljati osebe z zmanjanimi pshidnimi, ulfinimi ali umskim sposobnostmi (Wjukno otroci) kot tudi ne osebe, ki nimajo izkušenji alznanja, razen v primeru, ko jh nadzrajo ali jh o uporabi poujopo osebe, ki so odgovorne za svja dejanja.
- Otroke je potrebno nadzirati, da sutecajno z aparatom ne biigrafi.

POZOR: Dostopride selahko mo no segrejo, cejih uporabijate skuhimin napravam.

VZDRZEANJE

• tzklopi ale zvtioniztaknite aparat, preden nanjem izvajte kaksna kol vzdizvevala dela.
  Oistie inai zamerjate filter por navenedenem casu uporabe(Tulecht).
  Oostle zunanjo stran z Vlažno kpoj in nevrahim tekoim detergentom.

Sibol rozvodu a embelakzi prizvoda keze, da ga smele zawre kot druge obzajne opodke. Zato ga morale cnohes na uustroz nozimo mesta za reikirane elektronie alektronike opreme. S tem, da poshite, da je bazdek pravino zvezien, bostepipromogik prepreceveju mrebrin negativn posedac zo kioje in doxso zbraje, ki bi sior lahko blo ogrozeno zaad nepimerega ravnaja z odpakl, kotja prazov. Za botjodrno nfojine ago zdojnyega zdoke was proso, da se domete na veš obmodni urad, szloho za ravnaje zdozmam icopdakia ialtgovino, kjerste zddek kupil.

OPOZORILA

Naprava je oblikovana tak, da napa IZSESAVA ZRAK (izsesavanje zraka v zunanjost) ali ga FILTRIRA (zrak kroži v notanjosti prostora).

• Najmanjsa razdalja med kuhalno plošco in spodnjim delom nape mora biti vsaj 650 mm.
• Upostevejte naslednja navodila o delovanju nape, kadar se zrak izsesava v zunanjost. (model za izsesavanje)
  V prostoru je treba zagotoviti ustrezno zračenje, še uporablja istočasnopa ali naprave, ki se ne napajao z elektrickega vira energije; negativni tlak prostora ne sme presegati 4 Pa (4x10⁵ barov).
• Zrak, ki se izsesavava, ne sme biti izpeljan v cev za odvajanje dima naprav, ki se ne napajo iz elektricne-ga vira energia.
• Upostvejte predispise pristojnih organov o odvajanju izsesanega zraka.
• Preprečite nastanek prostega plamena pod napo.
• Napa ima izolacijo IL.razreda, zato je ni treba ozemljiti.
• Preden začnete z vzdřěvanjem, morate napo izdjučiti iz elektrickega napajanja.
• Aparata ne smejo uporabljati osebe z zmanjsanimi psihicnimi, cutilnimi ali umskimi sposobnostmi (vključno otroci) kot tudi ne osebe, ki nimajo izkušenj ali znanja, razen v primeru, ko jih nadzirajo ali jih o uporabi poucijo osebe, ki so odgovorne za svoha dejanja.
• Otroke je potrebno nadzirati, da se slucejno z aparatom ne biigrali.

PRIKLJUCITEV NAPAJALNEGA KABLA NA MREZO

Pred napeljavo preverite, da napetost mreze, ki je navedena na tablici znotraj naprave, ustrea napetosti vase elektricne napeljave. Ce napa ni opremljena z vtikaem, ga morate sami namestiti na napajalni kabel, pri cemer bodite pozomi, da ustrea napestoti, ki je označena na tablici o tehnichih lastnostih; pri neposredni elektrčni napeljavi na mrezo je treba med napravo in mrezo namestiti večpolamo stikalo zminimalnim 3-milimetriskim razmikom med spoji; to stikalo mora ustrezati napestoti in biti skladno z veljavnimi predpisi.

SESTAVNI DELI

• 2 klna za pritrditev C
  1 redukijska prirobnica G
  1 filtrimi prikljucek H (poizbiri)
  2 filtrazaktivnomogljemL (poizbiri)

Napo je treba namestiti nad kuhalno plošćo. Najmanjsa razdalja med kuhalno plošćo in spodnjim delom nape mora biti vsaj 650 mm.

Napo namestita na naslednji način:

1) Izvrtajtje 6lukenj (X1-X2-J) 0.8mm , pri cemer upostevajte mere na sliki 1.
2) Za razične namestitve uporabite priložene vijake in ekspanzijske vložke.
3) Kline C (sika 2) pritrnite na steno s pomo'jo lukenj X1-X2.
4) Napo pritride na steno s pomočjo zunanjih lukenj J1 in J2 (slika 3).
5) Montaža modela ZA IZSESAVANJE ali FILTRIRANJE:

- MODEL ZAIZSESAVANJE

Za namestitev modela za izsesavanje prikljucite napo na odvodne cevi, takao da namestite trdo ali upogljivo cev'150 al 120mm , po izbiri.

• Če namestite cev ø 120 mm, vstavite redukcijsko prirobnico 9 na odprino nape.
• Pritrdite cev zustreznimi fiksimimi trakovi. Potrebni material ni prilozen.
• Odstranite morebitne filtrz aktivnim ogljem.

- MODELZA FILTRIANJE (ZBIRNI)

Vstavite filtrimi prikljucek H (sika 6).
- Namestite filtrzaktivnimogljemL(slisha7)injihpritdite,takda jihobmetevsmeriurinega kazalca(pribliznoza 10^ ),doklerne zaskojo.Filtresnametevobratnemvrstnemedru.

Namestitev dimnikov

6) Zgomji dimnik A (slike 8) pritdite na kline C (slike 2/ slike 8) s pomojo 4 prilozenih samonavojnih vijakov o 2,9mm. Razdalja med luknjami za pritditev X1 in X2 je odvisna od višine zgornjega dimnika H.
7) S sprednje strani namestite spodnji dimnik B (slika 9), tak o da na rahlo razsrite stranska dela in ga vstavite v napo (slika 9).

UPORABA

Priporočeno je, da napo pustite delovati pred začetkom kuhanja in še 15 minut po končanem kuhanju, da prežisti vse vorjave.

1) Upravljalna plošča s stikali

• Stikalo, ki se uporablja za vključitev osvetljave.
• Stikalo za izbiro hitrosti izsesavanja.
  -Lucka,kioznaucjedelovanemotorja.

2) Upravljalna plošča z gumbi

• Gumb za vkljucitev motorja na prvo hitrost, ki omogoca zelo tiho in konstantno menjavanje zraka, kadar je v prostoru malo pare.
• Gumb za vkljucitev motorja na drugo hitrost, ki v povprečju ustreza vsem pogojem kuhanja, ker je razmerje med kolićino precišenega zraka in glasnostjo nape optimalno.
• Gumb za izbiro treetje hitrosti, kje primema, kadar pri daljsem kuhanju nastaja velika koliina pare.
• Gumb, ki se uporablja za vkljucitev osvetlaje.

VZDRŽEVANJE

Pomni: Preden začnete z vzdřežanjem, popravilom ali menjavoŽamic, izkliquite naprvo iz elektrike.

1. Osvedjava

Sestavljena je iz dveh zhamic (28W - 40W). Za zamenjavo zhamic sledite naslednjemu postopku (sika 10):

Snemite en klin na straneh stropne luči. Steklo povlecite na stran brez klna, dokler se ne sprosti konica na nasprotni strani, zatem pa ga na rahlo povlecite navzdol. Zamenjaje Žamice in ponovno namesite stklo v obratnem vrstnem redu.

1. Filtri V bolj ali manj pogostih presledkh, glede na uporabo nape, sicer pa je treba vsaka 2 mesea kovinske filtre sneti in ocistiti z namiljeno topo vodo ali jih oprati v pomivalnem stroju, zatem pa osušene ponomvno namestiti (filtre zaaktivnim ogljem se ne smečstiti, temveč jih je treba vsaka 2 mesea zamenjati).

3. Ciscenje

Zunanji del nape očistite s krpo in alkoholom ali drugim ustreznim detergentom. Ne uporabljate Čsǐtil, ki bi lahko poskodovala napo. POMEMBNO: Uporaba prostega plamena škoduje filtrom, zato ne pušćajte goreti gorilnika brez posode. Da se prepreći požar, je treba napo in filtre redno Čsǐtiti oziroma slednje zamenjati, kakor je navedeno v navodilih. OPOZORILO: Proizvajalec ne Prevzema odgovornosti za morebitno škodo, ki nastane zaradi neutrezneva vrževanja protimaščobnega filtra (ki zahteva Čsćjenje vsaka dva meseca), Če se ne zamenja filter z aktivnim ogljem ali Če se ne upostevajo navodila za elektríno namestitev in priključitèv.
