CWB6441XNH - Kuchyňská digestoř BEKO - Bezplatný návod k obsluze

Typ produktu	Odsávací digestoř
Značka	BEKO
Model	CWB6441XNH
Verze použití	Odsávací (venkovní odvod) nebo recirkulační (s volitelnými uhlíkovými filtry)
Minimální vzdálenost mezi varnou deskou a digestoří	650 mm
Průměr vývodu vzduchu	120 mm (s redukcí) nebo 150 mm
Počet rychlostí	3
Osvětlení	2 žárovky (28 W - 40 W)
Typ filtrů	Omyvatelné kovové filtry + uhlíkové filtry (volitelné)
Frekvence čištění kovových filtrů	Každé 2 měsíce
Frekvence výměny uhlíkových filtrů	Každé 2 měsíce
Napájení	220-240 V, 50 Hz (zkontrolujte napětí na štítku přístroje)
Třída izolace	Třída II (není nutné uzemnění)
Maximální podtlak v místnosti	0,04 mbar (4 Pa)
Materiál krytu	Nerezová ocel (odhad)
Typ ovládání	Spínače nebo tlačítka (podle verze)
Délka napájecího kabelu	Přibližně 1,5 m (odhad)
Recirkulační funkce	Ano, s volitelnými uhlíkovými filtry
Hmotnost	Neuvádí se

Často kladené otázky - CWB6441XNH BEKO

Jaká je minimální instalační vzdálenost mezi digestoří a varnou deskou?

Minimální bezpečná vzdálenost je 650 mm. U plynových desek zkontrolujte specifické pokyny.

Jak nainstalovat digestoř v odsávací nebo recirkulační verzi?

V odsávací verzi připojte vývod vzduchu k venkovnímu potrubí. V recirkulační verzi namontujte spojku vývodu vzduchu a uhlíkové filtry (volitelné).

Jak čistit kovové filtry?

Kovové filtry myjte každé 2 měsíce v myčce nádobí nebo ručně v teplé mýdlové vodě.

Kdy vyměnit uhlíkové filtry?

Uhlíkové filtry je třeba vyměnit každé 2 měsíce a nemyjí se.

Co dělat, když se digestoř nerozsvítí?

Zkontrolujte napájení, jistič a připojení zástrčky. Pokud problém přetrvává, kontaktujte poprodejní servis.

Jak vyměnit osvětlení digestoře?

Odpojte spotřebič. Vytáhněte boční kolík, posuňte sklo, vyměňte žárovky (28 W - 40 W) a smontujte v opačném pořadí.

Mohu používat digestoř s plynovou deskou?

Ano, ale dodržujte minimální vzdálenost 650 mm a zajistěte dostatečné větrání místnosti.

Musí být digestoř uzemněna?

Ne, digestoř je třídy II a nevyžaduje uzemnění.

Proč moje digestoř vydává hluk?

Zkontrolujte, zda jsou filtry čisté a správně nainstalované. Hluk může být způsoben také ucpaným odvodním potrubím.

Jak připojit digestoř k elektrické síti?

Zkontrolujte, zda napětí odpovídá údajům na štítku. Pokud digestoř nemá zástrčku, namontujte vhodnou zástrčku nebo proveďte přímé připojení s celopólovým vypínačem (kontaktní vzdálenost ≥ 3 mm).

NÁVOD K OBSLUZE CWB6441XNH BEKO

Ochrana zdravá aživotného prostředí

Symbol

na výrobku nebo na obalu upozornuje na skutečnost, ze material nepatř do bězného domáciho opadu, ale je ho

tbreba odevzdat do speciáni sběrný odpadu na recyklování elektrickych a elektronickych spotřebičú. Vaš podporou správné likvidace pomáháte chránitŽivotné prostředí a zdraví ostatních. V dusledku nesprávné likvidace se poskozuježivotné prostředí, což má negativné vliv na vsechny obvatele. Dalá informace o recyklování tohoto spotřebiče ziskáte na mistemím uradě, u prodejce nebo ve sběrně odpadu.

Rady a pokyny

Upozornéni

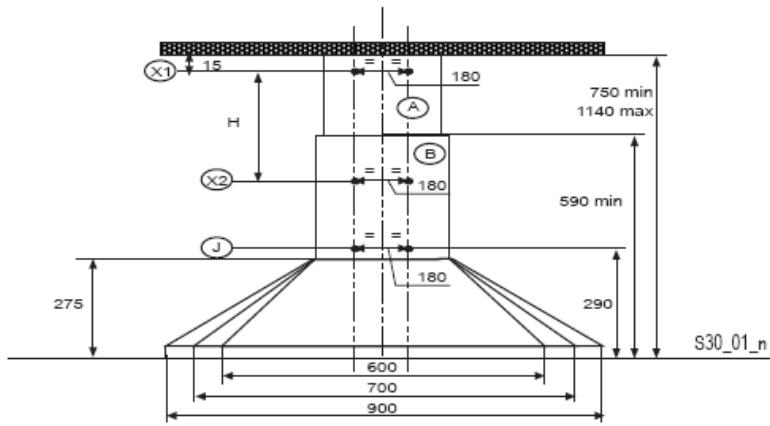

Tento spotbreic je mayne pouzivat vodsavacim nebo recirkulachnim rezimu (s filtrrem s aktivnim uhlim). Rozmery uvedené na obrazku se vztahuji na dva ruzné modely odsavaču. Proto je mimořádné duležite abyste se fidili vždy správným obrázkem.

• Vyrobce není odpovědný za škody souvisejí c snesprávnou a neodbornou montáží spotřebrane. Odsavač musí byt instalován v souladu s námodem k obšluze a platnými prédpisy.
  Mezi odsavačem par a varnou deskou musí být zachovany odstup minimálne 650 mm.
• Pokud budete v místnosti, kde se nacházi odsavač, současně používat otevřéný othenebo i jiné nelektrické spotřebiče (např. plynové) pak je nutné odvodět vzduch ven hermeticky uzavřenou trubkou.
• Pokud budete v mistrasti, kde se nacházi odsavač, současné používat otevřéný othenebo i jiné nelektrické spotřebiče (např. plynové), je třeba zajistit dostatečné větrání a prívod vžduchu do mistrasti.
• Pokud budete v mistnosti, kde se nacházi odsavač, současně používat otevřeny othenebo i jiné nelektrické spotřebeče (např. plynové), pak podtlak v mistnosti nesmí přesáhnout 4 Pa (4x10 ^-5 bar), aby nedoslo k zpětnému nasávání spalin do mistnosti.
• Odsavač se nésmí pripojovat do komínu, šachty nebo ventiláčniho systému, který slouží k odvodu spalin (ohřivací kotel, kamna, krb apod.)
• Pod odsavačem nikdy nenechávejte hořet větů plamen.
• Pod odsavavačem nikdy neflambujte. Hroží nebezpečí požáru.
• Tento odsavač par je určen pouze a vyhradné na použití v domácnosti za učelem odstražovani kuchynskych pachú ze vzduchu.Spotřebic se nesmí používat pro Žádné jiné účely.
• Děti a osoby, které nebyly poučené o správném používání spotřebiče, nesmí tento odsavač používat.

Zapojení do elektrické sítě

• Před zapojením spotřebiče do elektrické sítě zkontrolujte, zda sítové napětí v mistě instalace odpovédá hodnotě uvedene na štítku odsavače, který je nalepen uvnitř odsvače.
  V pripadé pevného pripojeni k elektrické siti, je tbre do instalace namontovat dvojpolovy ochranny vypinačs minimálni vzdalenosti otevrenych kontaktu 3 mm.

Cásti spotřebruče

• 2 ks držák u na stěnu C (podle provedeni eventuálne Jen jedem kus na horní upevněi)
• 1 ks odustpñovaná spojovaci príruba s prüměrem 120mm/150mm G
• 1ks nástavec na vývod vzduchu H (není současti dodáky)
• 2ks uhíkový filtr L (něni současti dodávky)

Montáž

Odsavač je nutné namontovat do středu nad varnou desku. Mezi dolní hranou odsavače a varnou deskou musí být zachován minimální odstup 650 mm.

Postup pro instalaci

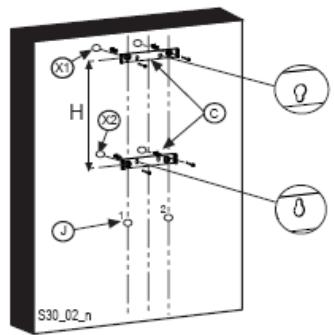

1. V bodech X1,X2 a J vyvrtejte jest otvoru o pruméru 8 mm. Do prédvrtanych otvoru vsadte hmozdinky (kolíky) do stěny podle obrázku 2 a namontujte držáky présně podlePokynu na obrázku pro Vás model odsavače.
2. Pomoci dvou vchodnych sroubū namontujte do otvorù X1 a X2 držáky na stěnu C (obr.2). Šrouby utáhněte.
3. Odsavač umistěte na stěnu tak, aby byl otvor na upevnováci sroub prímo nad podložkou a pomoci dvou dodanjch šroubů ho připevněte v otvorech J1 a J2 podle obrázku 3.
4. V dalşim kroku pripravte odsavač na odsávací nebo recirkulačné režim.

Pripojeni v odsavacim rezimu

V odsávacím režimu lze podle potřeby pripojit odsavač k vějšímu odvodu, pomoci potrubí nebo pomoci flexibilítrubice o prüměru 150 nebo 120 mm.

• Pokud použijete potrubí prüměru 120 mm, tak nasad'te na otvor pro vývod vzduchu příslušnou redukčné prírubu.
  Trubici pripvevnete pomoci vhdnych hadicovych sponek ( není současti dodávky ).
  Z odsavače prípadné vyjměte uhlíkový filtr,Pokud je tam nainstalován.

Připojeni v recirkulačním režimu

• Pri recirculačním režimu je třeba na otvor pro vývod vžduchu připevnit nástavec H podle obrázku 6.

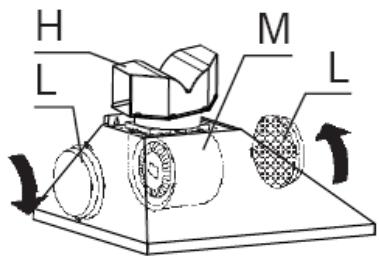

• Namontujte oba uhlikové filtry. Mûžete si je objednat u svého dodavatele. Filtry umistěte vlevo a vpravo na držák motoru (M) a pripevněte je otočením ve směru hodinovych ručíšek, dle obr. 7.

Upozornéni: Znečistěné a nasycné filtry prědstavují riziko požáru. Uhlíkové filtry je třeba pravidelně měnit.

Instalace komínu

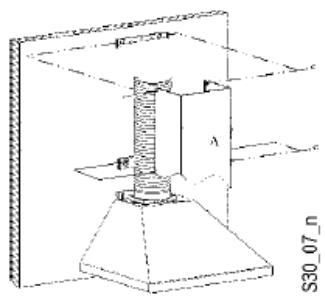

1. Horní Část (A) připevněte k držák (C) a zajistěte prilozenymi samořznými šrouby 2,9 mm, obrázek 8 . Svisly odstup mezi dvěma otvory X1 a X2 závisí na výšce horní Časti komína (A) (pokud je druhý držák C k dispozici).

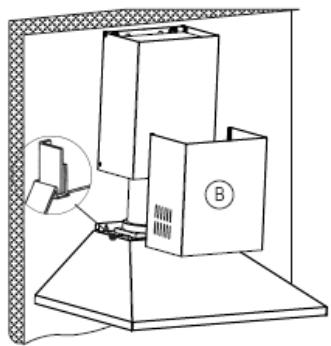

2. Pri montázi dolní Časti komína (B) musité obě bočné stěny mírně ohnout směrem ven a nasunout na dolní konec horní Časti komína podle obrázku 9.

Obsluha

Odsavač je (dle modelu) vybaven na prědní stěné posuvnymi nebo tlacitkovými ovladači. Tyto ovladace sloužík zapínáni a vypínáni odsávání, osvětlení a nastavoványí vykonového stupné.

1. Posuvné ovladače

Jeden spinač slouží pro ovládání osvětlení.
Jeden spinač slouží k nastavení vykonového stupné.
Kontrolka indikuje chod motoru

2. Tlačitkové ovladače

Jedno tlačítko slouží pro ovládání osvětlení.
Jedno tlačítko slouží k zapínány a vypínány motoru (na nejnižsí vykonový stupeř)
Jedno tlačítko slouží k zapínány vyšího vykonového stupné
Červená kontrola indikuje chodmotoru.

3. Používáni Jednotlivych výkonovych stipnú

Nejnižsí vykonový stupeř - používáte{jnu varnou zónu
Střední vykonový stupeř - používáte dvě až ctyří varné zóny
Vysší vykonový stupeř - pří vytoké intensizité kuchyanskích výparů

Udržba

Před jakýmkoliv zá Sahem, Čištěním nebo Údržbou je třeba spotřebič odpojit od elektrické sítě. Vypněte spotřebič hlavním vypínačem nebo vyťáhněte zástrčku ze zásuvky el. sítě.

1.Osvetleni

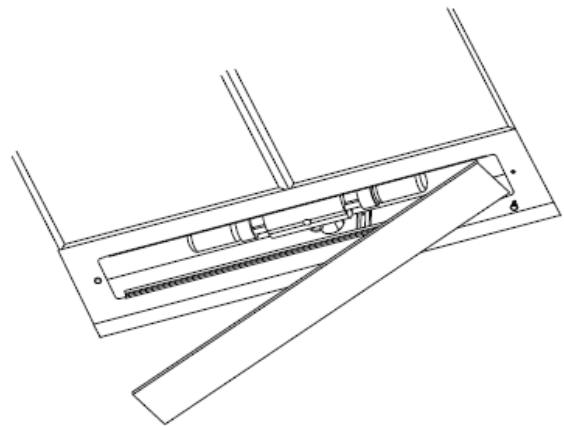

Osvétlení odsavače je pomoci dvou Žárovek s vykonem 28W. Pri vyměné Žárovek postupujte podlePokynu na obrázku 10. Odstraťne Čep na krytu osvétlení. Potom posúné sklo na tu stranu, ze které jste Čep odstranili. Jakmile se opačné konec uvolíní, nechte jej mírně klesnout. Žárovky vyměné a skleněné kryt vratte na své mistro postupujte v opačné pořadí než pri demontáží.

2. Filtr

V závislosti na intenzitě provozu odsavače je třeba kovové filtry v pravidelnych Časovych intervalech (alesponné Jednou za dva měsíce) vyjmout a umyt v teplé vodě s prídavkem jemného prostředku na mytí nádóbl nebo umyt v myčce nádóbl. Před nasazením zpět do odsavače vyčkejte až filtry rádně vyschnou. Uhlikové filtry se nésmí myt! Je nutné je každé 2 měsíce vyměnit za nové.

3. Cistěnéí

Na Čišění vějěsích ploch spotřebiče doporučujeme používat vlhký hadřík a jémný Čistíci prostředek pro domácnost. Nikdy nepoužívejte abrazivné (brusné) mycí prostředky.

Duležite upozornéni! Otevřený plamen poskozuje filtry. Proto nenechávejte zapnuté hořáky bez varné nádoby. V souvislosti s cistěním odsavace a vyměnou a udržbou filtru se fidtePokyny vyrobce a dusledné dodržujte doporučene casové intervaly, abyste predešli nebezpečí vzniku požáru.

Pozor! Vyrobce nezodpoveda za škody zpúsobene zanedbáním udrzby tukovych filtru (mýt alespón"Justnou za dva měsíce), zanedbáním vyměny uhlíkovych filtru anebo nedodržením vyše uveden'ychPokynu pro montáž a pripojení spotřebačke elektrické siti.
