РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CWB6441XNH BEKO

СОВЕТЫ И РЕКОМЕНДАЦИИ17 ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ - ПРИНАДЛЕЖНОСТИ18 УСТАНОВКА19 ЭКСПЛУАТАЦИЯ - ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ20

СЪВЕТИ И ТРИКОВЕ65 ПРЕДУПРЕЖДЕНИЯ - ЕЛЕМЕНТИ66 ИНСТАЛАЦИЯ67 ИЗПОЛЗВАЙТЕ - ПОДДРЪЖКА68

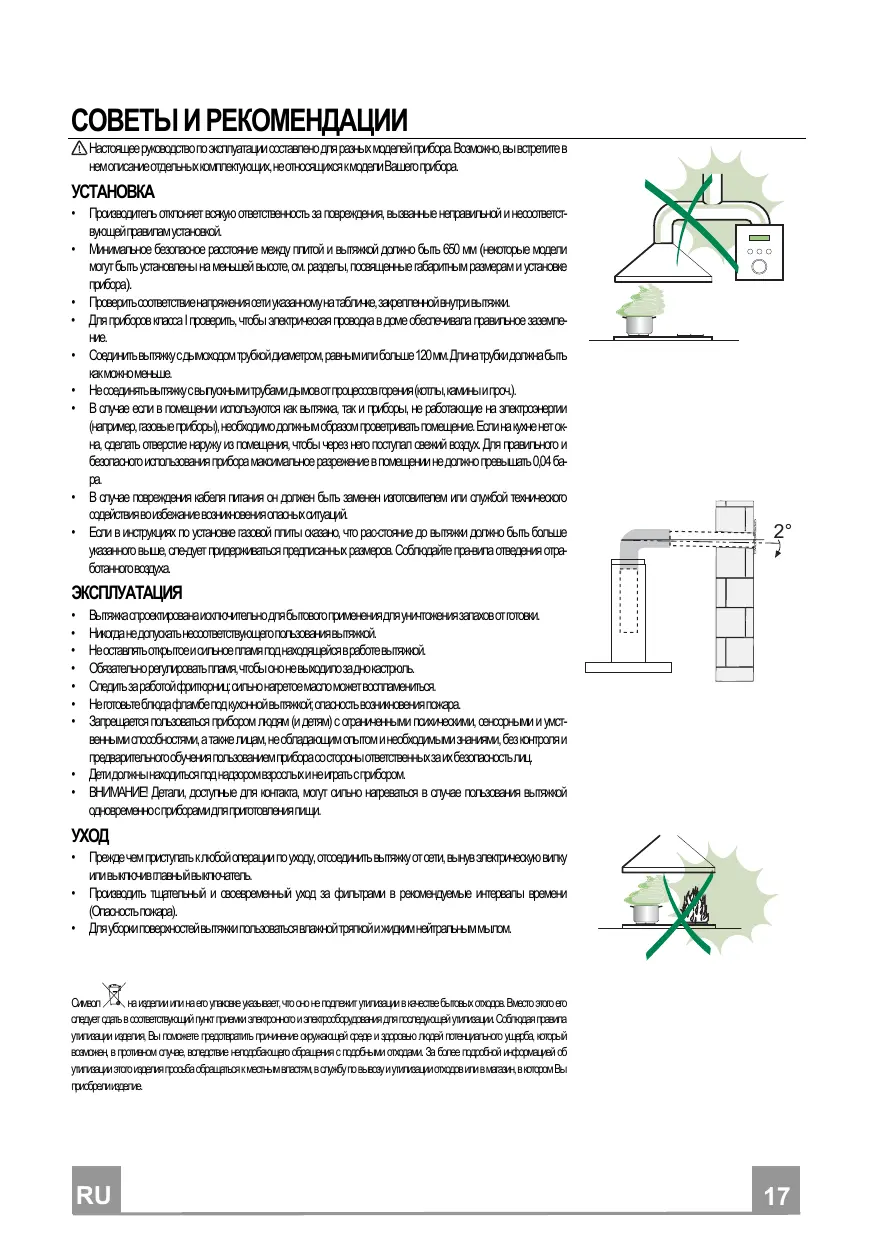

СОВЕТЫ И РЕКОМЕНДАЦИИ Настоящее руководство по эксплуатации составлено для разных моделей прибора. Возможно, вы встретите в немописаниеотдельныхкомплектующих,неотносящихся кмоделиВашегоприбора.

УСТАНОВКА • Производитель отклоняет всякую ответственность за повреждения, вызванные неправильной и несоответствующейправилам установкой. • Минимальное безопасное расстояние между плитой и вытяжкой должно быть 650 мм (некоторые модели могут быть установлены на меньшей высоте, см. разделы, посвященные габаритным размерам и установке прибора). • Проверитьсоответствиенапряжениясетиуказанномунатабличке,закрепленнойвнутривытяжки. • Для приборов класса I проверить, чтобы электрическая проводка в доме обеспечивала правильное заземление. • Соединитьвытяжку сдымоходом трубкойдиаметром, равнымилибольше 120мм.Длинатрубки должнабыть какможноменьше. • Несоединятьвытяжкусвыпускнымитрубамидымовотпроцессовгорения(котлы,каминыипроч.). • В случае если в помещении используются как вытяжка, так и приборы, не работающие на электроэнергии (например, газовые приборы), необходимо должным образом проветривать помещение. Если на кухне нет окна, сделать отверстие наружу из помещения, чтобы через него поступал свежий воздух. Для правильного и безопасного использования прибора максимальное разрежение в помещении не должно превышать 0,04 бара. • В случае повреждения кабеля питания он должен быть заменен изготовителем или службой технического содействиявоизбежаниевозникновенияопасныхситуаций. • Если в инструкциях по установке газовой плиты сказано, что рас-стояние до вытяжки должно быть больше указанного выше, сле-дует придерживаться предписанных размеров. Соблюдайте пра-вила отведения отработанноговоздуха.

ЭКСПЛУАТАЦИЯ • • • • • • •

Вытяжкаспроектированаисключительнодлябытовогоприменениядляуничтожениязапахов отготовки. Никогданедопускатьнесоответствующегопользованиявытяжкой. Неоставлятьоткрытоеисильное пламя поднаходящейсявработевытяжкой. Обязательно регулироватьпламя,чтобы оно невыходилозаднокастрюль. Следитьзаработойфритюрниц:сильнонагретоемасломожетвоспламениться. Неготовьтеблюдафламбеподкухоннойвытяжкой; опасностьвозникновения пожара. Запрещается пользоваться прибором людям (и детям) с ограниченными психическими, сенсорными и умственными способностями, а также лицам, не обладающим опытом и необходимыми знаниями, без контроля и предварительногообучения пользованиемприборасостороныответственныхзаихбезопасностьлиц. • Детидолжнынаходитьсяпод надзоромвзрослыхинеигратьсприбором. • ВНИМАНИЕ! Детали, доступные для контакта, могут сильно нагреваться в случае пользования вытяжкой одновременносприборамидляприготовленияпищи.

УХОД • Прежде чем приступать к любой операции по уходу, отсоединить вытяжку от сети, вынув электрическую вилку иливыключивглавныйвыключатель. • Производить тщательный и своевременный уход за фильтрами в рекомендуемые интервалы времени (Опасностьпожара). • Дляуборкиповерхностейвытяжкипользоватьсявлажнойтряпкойижидкимнейтральныммылом.

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен, в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрелиизделие.

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ - ПРИНАДЛЕЖНОСТИ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ Данный прибор спроектирован для использования в качестве вытяжки с ВЫТЯЖНОЙ ВЕНТИЛЯЦИЕЙ (отводом воздуха из помещения наружу) или вытяжки с РЕЖИМОМ РЕЦИРКУЛЯЦИИ (очищением воздуха с возвратом в то же помещение). - Минимальное расстояние между варочной панелью и нижней частью вытяжки должно составлять не менее 650 мм. - Необходимо соблюдать приведенные ниже указания по работе вытяжки с отводом воздуха наружу (режим вытяжной вентиляции). - Необходимо предусмотреть надлежащую вентиляцию помещения в тех случаях, когда вытяжка и приборы, потребляющие энергию, отличную от электрической, используются одновременно; отрицательное давление в помещении не должно превышать 4 Па (4х10-5 бар). - Нельзя выполнять отвод воздуха через дымоходы, предназначенные для вывода паров и газов от приборов, которые потребляют энергию, отличную от электрической. - Необходимо соблюдать нормы коммунальных служб по отводу удаляемого воздуха. - Следует избегать наличия открытого пламени в пространстве под вытяжкой. - В вытяжке предусмотрена степень изоляции класса II, поэтому нет необходимости выполнять заземление. - Прежде чем выполнять какие-либо операции по техобслуживанию, необходимо отключить прибор от электрической сети. - Запрещается пользоваться прибором людям (и детям) с ограниченными психическими, сенсорными и умственными способностями, а также лицам, не обладающим опытом и необходимыми знаниями, без контроля и предварительного обучения пользованием прибора со стороны ответственных за их безопасность лиц. - Дети должны находиться под надзором взрослых и не играть с прибором.

ПОДКЛЮЧЕНИЕ КАБЕЛЯ ПИТАНИЯ К СЕТИ Прежде чем произвести установку вытяжки, проверьте соответствие напряжения, указанного на специальной табличке внутри прибора, напряжению сети вашей квартиры. Если на вытяжке отсутствует вилка, установите на кабеле питания стандартную вилку, соответствующую указанному на табличке характеристик напряжению. В случае прямого подключения прибора к сети между ним и сетью необходимо установить многополюсный выключатель с минимальным разведением контактов 3 мм. Выключатель должен выдерживать нагрузку сети и соответствовать действующим нормам.

2 крепежные скобы C 1 переходной фланец G 1 фильтрующий штуцер H (по заказу) 2 угольных фильтра L (по заказу)

УСТАНОВКА Вытяжка должна быть установлена над центром варочной панели. Минимальное расстояние между варочной панелью и нижней частью вытяжки должно составлять не менее 650 мм. Для монтажа вытяжки необходимо выполнить описанные ниже действия. 1) Просверлить 6 отверстий (X1-X2-J) Ø 8 мм, соблюдая размеры, указанные на Рис. 1. 2) Для монтажа воспользоваться винтами и дюбелями, поставляемыми в комплекте. 3) Закрепить скобы C (Рис. 2) на стене в отверстиях X1-X2. 4) Закрепить вытяжку на стене во внешних отверстиях J1 и J2 (Рис. 3). 5) Смонтировать исполнение с ВЫТЯЖНОЙ ВЕНТИЛЯЦИЕЙ или РЕЖИМОМ РЕЦИРКУЛЯЦИИ • ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ Для установки исполнения с вытяжной вентиляцией подсоединить вытяжку к отводящим трубам посредством жесткой или гибкой трубы ø150 или 120 мм (на усмотрение лица, выполняющего установку). • При подсоединении посредством трубы ø120 мм вставить переходной фланец 9 в выпускное отверстие корпуса вытяжки. • Закрепить трубу соответствующими трубными зажимами. Необходимые для этого детали не входят в комплект поставки. • Снять, если имеются, угольные фильтры, предотвращающие появление запахов. • ИСПОЛНЕНИЕ С РЕЖИМОМ РЕЦИРКУЛЯЦИИ (ПО ЗАКАЗУ) - Вставить фильтрующий штуцер H (Рис. 6). - Установить угольные фильтры L (Рис. 7) и закрепить их, повернув по часовой стрелке (около 10°) до щелчка. Для демонтажа выполнить указанные действия в обратной последовательности.

Монтаж дымоходов 6) Закрепить верхний дымоход A (Рис. 8) на скобах C (Рис. 2/Рис. 8), пользуясь 4 самонарезающими винтами Ø2,9 мм, поставляемыми в комплекте. Расстояние между крепежными отверстиями X1 и X2 определяется высотой верхнего дымохода H. 7) Приложить спереди нижний дымоход B (Рис. 9), раздвинув немного две боковые стороны, и вставить его затем в вытяжку (Рис. 9).

ЭКСПЛУАТАЦИЯ - ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КСПЛУАТАЦИЯ Рекомендуется включать прибор незадолго до начала приготовления пищи и оставлять его работать еще в течение 15 минут после завершения приготовления или до тех пор, пока не будут устранены запахи. 1) Панель управления с выключателями - Выключатель освещения. - Переключатель скоростей работы - Сигнальная лампочка работы двигателя 2) Панель управления с кнопками - Кнопка включения двигателя на первой скорости. Этот режим обеспечивает воздухообмен с пониженным шумом и используется при небольшом количестве паров и дыма. - Кнопка включения двигателя на второй скорости. Этот режим пригоден для большинства условий использования благодаря оптимальному соотношению между объемом пропускаемого воздуха и уровнем шумов. - Кнопка включения двигателя на третьей скорости. Этот режим обеспечивает удаление максимального объема паров и дыма, даже в течение длительного времени. - Кнопка включения освещения.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВНИМАНИЕ! Прежде чем выполнять любые операции по техобслуживанию, ремонту или замене лампочек, необходимо отключить прибор от электрической сети. 1. Освещение Для освещения предусмотрено две лампочки мощностью по (28W - 40W)Вт. Для их замены следует выполнить описанные ниже действия (Рис.10). Вынуть один из штырей с боковой стороны плафона. Сдвинуть стекло в сторону без штыря до освобождения противоположного конца, затем потянуть слегка книзу. Заменить лампочки и установить стекло, выполнив указанные действия в обратной последовательности. 2. Фильтры Необходимо достаточно часто (с учетом режима использования вытяжки), но не реже раза в 2 месяца, снимать металлические фильтры и мыть их в теплой мыльной воде или же непосредственно в посудомоечной машине. После этого фильтры необходимо высушить и установить на свое место (угольные фильтры никогда не моются; их следует менять каждые 2 месяца). 3. Чистка Для чистки внешних поверхностей вытяжки пользоваться мягкой тканью со спиртом или другими подходящими средствами, имеющимися в продаже. Не следует пользоваться абразивными составами. ВНИМАНИЕ! Наличие открытого огня представляет опасность для фильтров, поэтому не рекомендуется оставлять горелку включенной без установленной сверху посуды. Необходимо выполнять операции по чистке вытяжки и фильтров, а также периодическую замену последних, следуя нашим инструкциям с тем, чтобы избежать опасности пожара. ВНИМАНИЕ! Фирма-изготовитель не несет ответственности за возможный ущерб, возникший в результате недостаточного ухода за жировым фильтром (мойка каждые два месяца), невыполнения замены угольного фильтра и несоблюдения описанных выше инструкций по монтажу и подключению к электрической сети.

Условия и срок хранения, срок службы . Условия хранения в закрытых помещениях при температуре воздуха от -40 до +50ºС . Срок хранения 12 месяцев . Срок службы – 10 лет Изделие изготовлено в соответствии с Директивами 2006/95/ЕС, 2004/108/ЕС Изготовитель: «Arcelik A.S.» Юридический адрес: Караач Джаддеси № 2-6 34445 Сютлюдже Стамбул (Турция (Karaağaç Caddesi No:2-6 Sütlüce, 34445, Turkey) Уполномоченное изготовителем лицо: ООО «BEKO», РФ, 601021, Владимирская обл., Киржачский р-н Муниципальное образование сельское поселение Першинское, дер. Федоровское, ул. Сельская, д. 49 Бесплатная линия сервисного обслуживания и информационной поддержки по установке и эксплуатации (только для звонков по России) 8-800-200-23-56 Дата производства включена в серийный номер продукта, указанный на этикетке, расположенной на продукте . а именно: первые две цифры серийного номера обозначают год производства, а последние две – месяц Например, «10-100001-05» обозначает, что продукт произведен в мае 2010 года
