NÁVOD NA OBSLUHU PDSS 850 A1 PARKSIDE

Preklad pôvodného návodu

DK

TRYKLUFT SLAGSKRUEMASKINE

Prv než začnete čítať tento návod, rozložte si stránku s obrázkami a oboznámte sa so všetkými funkciami zariadenia.

ES

Zvyškové riziko minimalizujte opatrným a správnym používaním spotrebiča a dodržiavaním všetkých pokynov. Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a neosvetlené pracovné plochy môžu viest k nehodám!

1.1 Použitie v súlade s určením 92
1.2 Obsah balenia 92
1.3 Vybavenie ..92
1.4 Technické údaje 92

2.1 Všeobecné bezpečnostné pravidlá ...94.
2.2 Nebezpečenstvo spôsobené vymrštenými časťami .. 94
2.3 Nebezpečenstvá spôsobené zamotaním .. 95
2.4 Nebezpečenstvá počas prevádzky ..95....
2.5 Nebezpečenstvá spôsobené opakovanými pohybmi 95
2.6 Nebezpečenstvá spôsobené príslušenstvom ..96....
2.7 Nebezpečenstvá na pracovisku ..96....
2.8 Nebezpečenstvo prachu a výparov...96.....
2.9 Nebezpečenstvá spôsobené hlukom ..97....
2.10 Nebezpečenstvá spôsobené vibráciami 97
2.11 Dalšie bezpečnostné pokyny pre pneumatické stroje 98

3. Pred uvedením do prevádzky ...99

3.1 Mazanie olejom 99
3.1.1 Mazanie zariadenia 99
3.1.2 Mazanie pomocou maznice na stlačený vzduch 99
3.2 Pripojenie na zdroj stlačeného vzduchu 99
3.3 Vkladanie/výmena zásuviek 100

4. Uvedenie do prevádzky

4.1 Zapnutie 100
4.2 Vypnút 100
4.3 Prepínanie smeru otáčania....100
4.4 Nastavenie krútiaceho momentu 100

9. Preklad pôvodného vyhlásenia o zhode C€

PNEUMATICKÝ RÁZOVÝ UŤAHOVÁK PDSS 850 A1

1. Úvod

Gratulujeme vám k nákupu nového spotrebiča. Vybrali ste si vysokokvalitný výrobok. Návod na obsluhu je neoddelitelnou súčasťou tohto výrobku. Obsahuje dôležité informácie o bezpečnosti, používaní a likvidácii. Pred použitím výrobku sa oboznámte so všetkými prevádzkovými a bezpečnostnými pokynmi. Výrobok používajte len tak, ako je to popísané, a len na určené oblasti použitia. Pri odovzdávaní výrobku tretím osobám odovzdajte všetky dokumenty.

1.1 Použitie v súlade s určením

Toto zariadenie je vhodné na jednoduché uťahovanie alebo vkladanie závitových spojovacích prvkov počas montáže alebo opravy a na uvolňovanie skrutiek pri výme- ne kolies. Toto náradie sa môže používať len s prívodom stlačeného vzduchu. Nes- mie sa prekročiť maximálny prípustný pracovný tlak. Toto zariadenie sa nesmie prevádzkovat’ s výbušnými alebo horľavými plynmi! Akékolľvek iné použitie alebo úprava prístroja sa považuje za nesprávne použitie, skrýva značné riziko úrazu a tiež nie je do- volené. Za škody vzniknuté v dôsledku ne- správneho používania nenesieme žiadnu zodpovednosť. Spotrebič je určený len na súkromné použitie a nesmie sa používať na komerčné alebo priemyselné účely.

1.2 Obsah balenia

1 Pneumatický rázový uťahovák
1 Flaša na olej
1 Olejnička stlačeného vzduchu
1 Zásuvná vsuvka 14 "
(6,35 mm - vopred zmontovaná)
3 Zásuvky (17, 19, 22 mm)

Menovitý tlak vzduchu: max. 6,3 bar
Menovitá rýchlost: 7000 min -1
Držiak na náradie: 12 “ (12,7 mm)

Krútiaci moment Ⓗ: max. 750 Nm Krútiaci moment Ⓗ: max. 850 Nm Odporúčaný krútiaci moment: 550 Nm

Hodnoty emisie hluku uvedené v tomto návode boli namerané v súlade s metó- dou merania normalizovanou v norme ISO 15744 a môžu sa použiť na porovnanie za- riadení. Hodnoty emisie hluku sa líšia v zá- vislosti od použitia pneumatického nástroja a v niektorých prípadoch môžu byť vyššie ako hodnoty uvedené v tomto návode. Ak sa pneumatické náradie pravidelne používa takýmto spôsobom, expozícia emisie hluku by mohla byť podhodnotená.

POZNÁMKA

- Na presný odhad vystavenia emisiám hlu- ku počas konkrétneho pracovného ob- dobia by sa mal zohládnit aj čas, ked' je spotrebič vypnutý alebo je v prevádzke, ale v skutočnosti sa nepoužíva. Tým sa môže výrazne znížit zaťaženie emisiami hluku počas celého pracovného obdobia.

Hodnota emisií vibrácií (vyhlásenie podl'a normy EN 12096)

Celková hodnota vibrácií stanovená podl'a normy ISO 28927-2

Vibrácie*: a_h=2,99 m/s^2

Neistota: K = 0,61 m/s ^4

* Vibrácie prenášané na ruky obsluhy

VAROVANIE!

Úroveň vibrácií uvedená v tomto návode bola nameraná v súlade s meracou metódou štandardizovanou v norme ISO 28927-2 a môže sa použit na porovnanie zariadenia. Uvedená hodnota emisie vibrácií sa môže použit aj na počiatočné posúdenie expozície.

Emisie vibrácií počas skutočného používania pneumatického nástroja sa môžu odchyľovať od stanovených hodnôt v závislosti od spôsobu používania pneumatického nástroja, najmä od toho, aký typ obrobku sa obrába a aký druh príslušenstva sa používa.

Vibračné zaťaženie by mohlo byť podhodnotené, ak sa pneumatické náradie pravidelne používa týmto spôsobom.

POZNÁMKA

Snažte sa o čo najnižšie zaťaženie. Príklady opatrení na zníženie zaťaženia vibráciami sú:

• Údržba spotrebiča v súlade s týmito pokynmi,
• pri používaní náradia používajte rukavice,
  obmedzenie pracovného času alebo plánovanie pracovných krokov tak, aby ste nemuseli používať vysoko vibrujúce zariadenia celé dni.

Musia sa zohládnit' všetky časti prevádzkového cyklu (napríklad časy, ked' je pneumatický nástroj vypnutý, a časy, ked' je zapnutý, ale nie je zaťažený).

Vysvetlenie všetkých symbolov, ktoré sa nachádzajú na stroji pre skrutkové spoje

Pri používaní pneumatického náradia je potrebné dodržiavať základné bezpečnostné opatrenia, aby sa eliminovalo riziko požiaru, úrazu elektrickým prúdom a zranenia osób.

Informácie uvedené v tomto návode na obsluhu sú dôležitým, ale nie jediným základom pre bezpečné používanie stroja. Uvedené nebezpečenstvá sú predvídatelné pri všeobecnom používaní ručných pneumatických rázových uťahovákov. Používatel' však musí posúdiť aj špecifické riziká, ktoré môžu vzniknúť pri každom použití.

Zvyškové riziká

Aj ked spotrebič používate v súlade s návodom, vždy existujú zvyškové riziká. V súvislosti s konštrukciou a vyhotovením tohto spotrebiča sa môžu vyskytnúť nasledujúce riziká:

Spätný náraz hadice v prípade nesprávnej manipulácie.
■ Nebezpečenstvo pádu v dôsledku povalujúcich sa hadíc so stlačeným vzduchom.
■ Nebezpečenstvo spôsobené poskakujúcimi hadicami stlačeného vzduchu.

Zvyškové riziko minimalizujte opatrným a správnym používaním spotrebiča a dodržiavaním všetkých pokynov. Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a neosvetlené pracovné plochy môžu viest k nehodám!

• Viaceré nebezpečenstvá! Pred nastavením, prevádzkou, opravou, údržbou a výmenou príslušenstva na stroji pre skrutkové spoje a pred prácou v blízkosti stroja je potrebné prečítať si bezpečnostné pokyny a porozumieť im. Nedodržanie týchto pokynov môže mať za následok vážne fyzické poranenie.
  ■ Stroj na skrutkové spoje by mali nastavovať, nastavovať alebo používať len príslušne kvalifikovaní a vyškolení pracovníci.
  Tento stroj pre skrutkové spoje sa nesmie upravovat. Úpravy môžu znížit' účinnost' bezpečnostných opatrení a zvýšit' riziko pre obsluhu.
• Bezpečnostné pokyny sa nesmú stratit. Dajte ich obsluhe.
  Nikdy nepoužívajte poškodené stroje.
• Skontrolujte úplnosť a čitatelnosť značiek a označení. Stroj sa musí pravidelne kontrolovať, aby sa skontrolovalo, či je stroj označený jasne čitatelnými menovitými hodnotami a značkami požadovanými v tomto návode na obsluhu. Používatel’ musí kontaktovať výrobcu, aby v prípade potreby získal náhradné štítky.

2.2 Nebezpečenstvo spôsobené vymrštenými častami

Ak sa obrobok, príslušenstvo alebo dokonca samotný obrábací stroj zlomí, časti môžu byť vymrštené vysokou rýchlostou.
- Pri obsluhe stroja pri skrutkových spojoch alebo pri výmene príslušenstva na stroji vždy používajte ochranu očí odolnú proti nárazom. Stupeň potrebnej ochrany by sa mal posudzovať osobitne pre každé jednotlivé použitie.

2.3 Nebezpečenstvá spôsobené zamotaním

Ak sa od stroja a jeho príslušenstva neoddelí volný odev, šperky, náhrdelníky, vlasy alebo rukavice, hrozí riziko udusenia, skalpovania a/alebo porezania.
Rukavice sa môžu zachytit o rotujúci pohon, čo môže viest k poraneniu alebo zlomeniu prstov.
- Pri otočných držiakoch pohonu a nadstavcoch sa môžu lahko zachytit/odopnút pogumované alebo kovom vystužené rukavice.
Nenoste volné rukavice alebo rukavice s prerezanými alebo opotrebovanými prstami.
Nikdy nedržte pohon, zásuvku ani predlženie pohonu.
■ Ruky držte d'alej od rotujúceho pohonu.

2.4 Nebezpečenstvá počas prevádzky

• Pri používaní stroja môžu byť ruky obsluhy vystavené nebezpečenstvu rozdrvenia, nárazu, rezania, oderu a tepla. Na ochranu rúk používajte vhodné rukavice.
  Obsluha a pracovníci údržby musia byť fyzicky schopní zvládnut velkost, hmotnost a výkon stroja.
  Správne držanie stroja: Budte pripravení čelit bežným alebo náhlym pohybom - majte pripravené obe ruky.
  ■ Uistite sa, že je vaše telo v rovnováhe a že sa bezpečne držíte.
  V prípadoch, keď sa na absorbovanie reakčného krútiaceho momentu vyžaduje náradie, sa odporúča použiť závesné zariadenie vždy, keď je to možné. Ak to nie je možné, pri strojoch s rovnou rukoväťou a strojoch s pištolovou rukoväťou sa odporúčajú bočné rukoväte. V každom prípade sa odporúča použiť pomôcky na absorbovanie reakčného momentu, ak je väčší ako 4 Nm v prípade strojov s rovnou rukoväťou, väčší ako 10 Nm v prípade strojov s pištolovou rukoväťou a väčší ako 60 Nm v prípade uhlových skrutkovačov.
  ■ V prípade prerušenia napájania uvolnite spúšť.
• Používajte len mazivá odporúčané v tomto návode na obsluhu.
  ■ Prsty sa dajú rozdrviť v maticiach s otvorenou plochou hlavou.
  Nepoužívajte náradie v stiesnených priestoroch a dbajte na to, aby vaše ruky neboli stlačené medzi strojom a obrobkom, najmä pri odskrutkovaní.

2.5 Nebezpečenstvá spôsobené opakovanými pohybmi

• Pri používaní skrutkovacieho stroja na vykonávanie pracovných činností môže obsluha pocitovať nepříjemné pocity v rukách a ramenách, krku a ramenách alebo iných častiach tela.
• Pri používaní stroja pre skrutkové spoje by mala obsluha zaujať pohodlnú polohu, zabezpečit bezpečné postavenie a vyhnút sa nepriaznivým polohám alebo polohám, ktoré stážujú udržanie rovnováhy. Operátor by mal počas dlhých pracovných úkonov meniť polohu, čo môže pomôct predíst nepohodliu a únave.

Ak operátor pocituje príznaky, ako sú pretrvávajúce alebo opakované nepohodlie, bolesti, pulzovanie, bolesť, brnenie, necitlivosť, pálenie alebo stuhnutosť, tieto príznaky by sa nemali ignorovat. Obsluha by sa mala poradít s vhodne kvalifikovaným lekárom.

2.6 Nebezpečenstvá spôsobené príslušenstvom

Pred inštaláciou alebo výmenou obrábacieho stroja alebo príslušenstva odpojte stroj od elektrickej siete pre skrutkové spoje.
- Počas procesu úderu sa nedotýkajte rázových zásuviek ani príslušenstva, pretože to môže zvýšiť riziko porezania, popálenia alebo poranenia vibráciami.
- Používajte len príslušenstvo a spotrebný materiál velkostí a typov odporúčaných v tomto návode na obsluhu. Nepoužívajte iné typy alebo velkosti príslušenstva a spotrebného materiálu.
- Používajte len nástrčné hlavice v dobrom technickom stave, pretože zlý stav ručných nástrčných hlavíc a príslušenstva môže spôsobit’ ich zlomenie a vymrštenie pri použití s rázovými klúčmi.

Hlavnou príčinou úrazov na pracovisku sú pošmyknutia, zakopnutia a pády. Venujte pozornosť povrchom, ktoré sa používaním stroja mohli stať klzkými, a nebezpečenstvu zakopnutia spôsobenému vzduchovou hadicou.
V neznámom prostredí postupujte opatrne. Môžu sa tam vyskytovať skryté nebezpečenstvá spôsobené napájacími káblami alebo inými prívodnými vedeniami.
Tento stroj na skrutkové spoje nie je určený na použitie v prostredí s nebezpečenstvom výbuchu a nie je izolovaný proti kontaktu so zdrojmi elektrickej energie.
Dbajte na to, aby sa v blízkosti stroja nenachádzali elektrické káble, plynové potrubia atd., ktoré by mohli spôsobit nebezpečenstvo, ak by sa stroj počas používania poškodil.

2.8 Nebezpečenstvo prachu a výparov

• Prach a výpary vznikajúce pri používaní skrutkovacích strojov môžu spôsobovať zdravotné riziká (napríklad rakovinu, vrodené chyby, astmu a/alebo dermatitídu); v súvislosti s týmito rizikami je nevyhnutné vykonať hodnotenie rizík a zaviest vhodné kontrolné mechanizmy.
• Posúdenie rizík by malo zahrňať prach vznikajúci počas používania stroja a prach, ktorý sa môže v procese miešať.
• Odsávaný vzduch sa musí odvádzať tak, aby sa minimalizovalo vírenie prachu v prašnom prostredí.
  Ak vzniká prach alebo výpary, hlavnou úlohou musí byť ich kontrola v mieste uvolňovania.
  Všetky zabudované časti alebo príslušenstvo stroja určené na zachytávanie, odsávanie alebo potláčanie poletujúceho prachu alebo výparov by sa mali používať a udržiavať v súlade s pokynmi výrobcu.
• Používajte ochranné prostriedky dýchacích ciest podľa predpisov o bezpečnosti a ochrane zdravia pri práci.

2.9 Nebezpečenstvá spôsobené hlukom

Vystavenie vysokým hladinám hluku môže viest' k trvalému poškodeniu sluchu, strate sluchu a iným problémom, ako je tinnitus (zvonenie, bzučanie, pískanie alebo hučanie v uchu), ak je ochrana sluchu nedostatočná; je nevyhnutné vykonať posúdenie rizík v súvislosti s týmito nebezpečenstvami a zaviest' vhodné kontrolné mechanizmy.
Vhodné kontrolné mechanizmy na minimalizáciu rizika zahrňajú opatrenia, ako je používanie izolačných materiálov na zabránenie vzniku "zvonivých zvukov" na obrobkoch.
- Používajte prostriedky na ochranu sluchu v súlade s pokynmi miestnych predpisov o bezpečnosti a ochrane zdravia pri práci.
■ Stroj na skrutkové spoje sa musí prevádzkovať a udržiavať v súlade s odporúčaniami uvedenými v tomto návode, aby sa zabránilo zbytočnému zvýšeniu hladiny hluku.
Ak je pneumatické náradie vybavené tlmičom hluku, pri práci s pneumatickým náradím sa vždy uistite, že je na svojom mieste a v dobrom funkčnom stave.
- Spotrebný materiál/strojné náradie sa musí vyberať, udržiavať a vymieňať v súlade s odporúčaniami uvedenými v tejto príručke, aby sa predišlo zbytočnému zvýšeniu hlučnosti.

2.10 Nebezpečenstvá spôsobené vibráciami

Pôsobenie vibrácií môže spôsobit' poškodenie nervov a narušit' krvný obeh v rukách a ramenách.
■ Ruky držte d'alej od zásuviek na matice.
- Pri práci v chladnom prostredí noste teplé oblečenie a udržiavajte ruky v teple a suchu.
Ak spozorujete znecitlivenie, brnenie alebo bolesť prstov alebo rúk, alebo ak vám zbelela koža na prstoch alebo rukách, prestaňte používať prístroj na skrutkové spoje a vyhládajte lekára.
■ Stroj na skrutkové spoje sa musí prevádzkovať a udržiavať v súlade s odporúčaniami uvedenými v tomto návode, aby sa zabránilo zbytočnému zosilneniu vibrácií.
Nepoužívajte opotrebované alebo zle priliehajúce zásuvky a nadstavce, pretože je velmi pravdepodobné, že to povedie k výraznému zosilneniu vibrácií.
Spotrebný materiál/strojné náradie sa musí vyberať, udržiavať a vymieňať v súlade s odporúčaniami uvedenými v tejto príručke, aby sa zabránilo zbytočnému zosilneniu vibrácií.
Ak je to možné, mali by sa použiť nástrčné kovania.
Vždy, ked'je to možné, použite stojan, svorku alebo vyrovnávacie zariadenie na podopretie hmotnosti stroja.
Stroj držte nie príliš pevným, ale bezpečným úchopom pri zachovaní požadovaných reakčných síl rúk, pretože riziko vibrácií sa všeobecne zvyšuje so zvyšujúcou sa silou úchopu.

2.11 Ďalšie bezpečnostné pokyny pre pneumatické stroje

Stlačený vzduch môže spôsobit' vážne poranenia:
Ak sa stroj nepoužíva, pred výmenou príslušenstva alebo opravou vždy vypnite prívod vzduchu, znížte tlak v hadici a odpojte stroj od prívodu stlačeného vzduchu.
Nikdy nesmerujte prúd vzduchu na seba alebo iné osoby.
Klapajúce hadice môžu spôsobit' vážne poranenia. Preto vždy skontrolujte, či sú hadice a ich upevňovacie prvky nepoškodené alebo či sa neuvolníli.
■ Z rúk sa musí odstránit’ studený vzduch.
Nepoužívajte rýchlospojky na prívode náradia pre rázové a impulzné klúče. Pre závitové hadicové prípojky používajte len tie, ktoré sú vyrobené z kalenej ocele (alebo z materiálu s porovnatelnou odolnosťou proti nárazu).
Ak sa používajú univerzálne otočné spojky (pazúrové spojky), musia sa namontovať poistné kolíky a použiť hadicové zámky Whipcheck, ktoré zabezpečia ochranu v prípade poruchy spojenia medzi hadicou a strojom alebo medzi hadicami.
- Dbajte na to, aby nebol prekročený maximálny tlak uvedený na stroji.
V strojoch riadených krútiacim momentom s nepretržitým otáčaním má tlak vzduchu bezpečnostne relevantný vplyv na výkon. Preto sa musia špecifikovať požiadavky na dĺžku a priemer hadice.
Nikdy neprenášajte vzduchom poháňané stroje za hadicu.

3. Pred uvedením do prevádzky

3.1 Mazanie olejom

Pravidelné mazanie zabraňuje treniu a poškodeniu koróziou. Existujú dva spôsoby mazania zariadenia.

3.1.1 Mazanie zariadenia

Pred každým použitím pneumatický nástroj namažte.
Do zástrčky 3 pridajte 3-5 kvapiek špeciálneho oleja na stlačený vzduch.
■ To stačí na 15 minút nepretržitého používania.

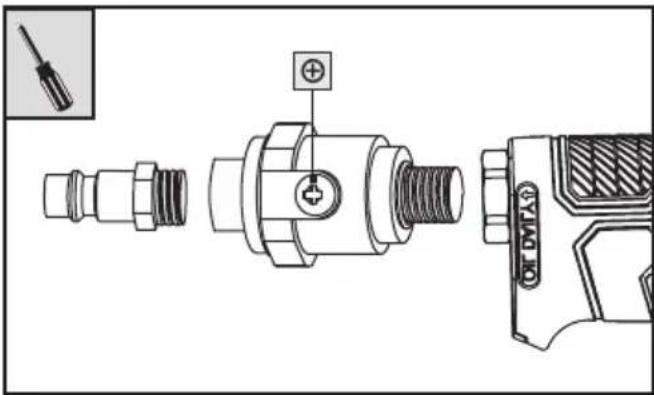

3.1.2 Mazanie pomocou maznice na stlačený vzduch

Dodávaný mazací prístroj na stlačený vzduch 7 nepretržite a optimálne maže nástroj na stlačený vzduch.

Pred každým použitím skontrolujte funkčnosť a pevnosť olejčeka stlačeného vzduchu 7. V opačnom prípade hrozí nebezpečenstvo úrazu, pretože výrobok môže byť poškodený alebo z neho môže vystreknúť olej.

• Olejničku na stlačený vzduch 7 držte tak, aby vstupná skrutka ⊕ smerovala nahor.
  Najprv odskrutkujte ⬆ vstupnú skrutku ⊕ z olejovača stlačeného vzduchu 7.
  Naplňte olejničku stlačeného vzduchu 7 dostatočným množstvom oleja.
  Naskrutkujte späť Ⓧ vstupnú skrutku⊕
  Teraz vložte olejničku na stlačený vzduch 7 do pneumatického nástroja a pevne ju zaskrutkujte.

POZNÁMKA: Všetky závitové spoje omotajte teflónovou páskou (nie je súčasťou dodávky).

POZNÁMKA: Odporúčame špeciálny olej na stlačený vzduch, napr. od spoločností GÜDE, Metabo, E-COLL alebo Einhell.

POZNÁMKA: Na mazanie môžete použit' aj jednotku na údržbu stlačeným vzduchom. To zaručuje pravidelné mazanie.

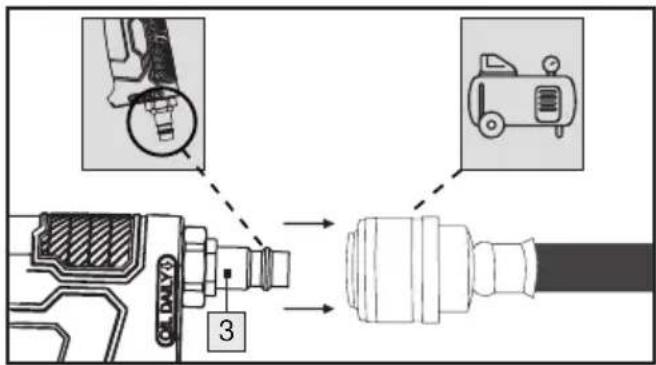

3.2 Pripojenie na zdroj stlačeného vzduchu

■ Stroj na skrutkové spoje sa smie prevádzkovať len s vyčisteným stlačeným vzduchom s olejovou hmlou.
V potrubí stlačeného vzduchu nesmie dochádzať ku kondenzácii.
Maximálny pracovný tlak 6,3 baru nesmie byť prekročený.
Uistite sa, že pracovný tlak nie je nižší ako 6,3 bar. Tento stroj pre skrutkové spoje je určený len pre tento pracovný tlak.
- Kompresor musí byť vybavený reduktorom tlaku na reguláciu pracovného tlaku.
- Pripojte zástrčku 3 k prívodnej hadici kompresora.

3.3 Vkladanie/výmena zásuviek

Pred inštaláciou alebo výmenou obrába- cieho stroja alebo príslušenstva odpojte stroj od elektrickej siete pre skrutkové spoje.
- Nasadte jednu z objímok 5 na štvorhrannú objímku 1. Uistite sa, že vložená zá-suvka je pevne usadená.
Alternativne je možné použit predlžovací nástavec 6 medzi zásuvkami 5 a štvo-rhrannou zásuvkou 1.

4. Uvedenie do prevádzky

4.1 Zapnutie

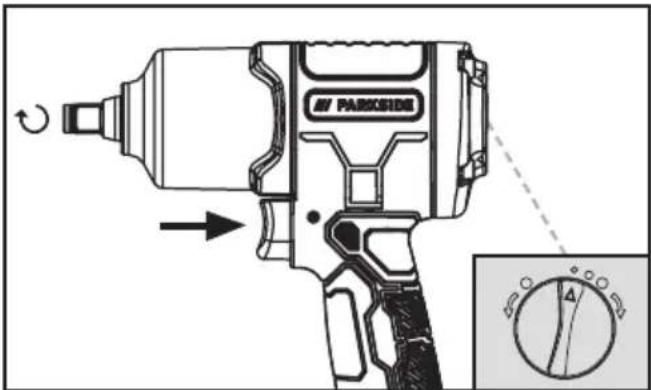

4.3 Prepínanie smeru otáčania

VAROVANIE

Prepínač smeru otáčania 2 možno nastaviť len vtedy, ked’je spotrebič v pokoji.

ceho momentu pre otáčanie v smere hodinových ručičiek. Tým sa nastaví režim otáčania v smere hodinových ručičiek. Štvorhranný pohon 1 sa otáča v smere hodinových ručičiek.

PARKSIDE

Ak chcete napríklad matice uvolníť, otočte prepínačom smeru otáčania 2 úplne proti smeru hodinových ručičiek. Tým sa nastaví režim otáčania proti smeru hodinových ručičiek. Štvorhranný pohon 1 sa otáča proti smeru hodinových ručičiek.

Parkside

4.4 Nastavenie krútiaceho momentu

VAROVANIE

Krútiaci moment na prepínači smeru otáčania 2 sa môže nastaviť len vtedy, ked’ je spotrebič v pokoji.

Otočte prepínač smeru otáčania ^2 na príslušnú úroveň, kým sa nedosiahne požadovaný krútiaci moment.

POZNÁMKA: V závislosti od materiálu, velkosti a stavu sústružených skrutiek a matíc sa môžu údaje o krútiacom momente líšit.

Úroveň	Krútiaci moment
1	○ 500-850 Nm
2	●○○ 50-250 Nm
3	●●○ 250-500 Nm
4	●●● 500-750 Nm

VAROVANIE! RIZIKO ÚRAZU! Pred vyko-návaním údržby odpojte spotrebič od zdroja stlačeného vzduchu.

• Nasledujúce body možno považovať za zoznam prevádzkových krokov, ktoré by mal používatel' vykonať pri údržbe, čistení a skladovaní spotrebiča.
• Pravidelná preventívna údržba zabezpečuje bezpečnosť stroja pre skrutkové spoje.
• Bez ohľadu na počet operácií alebo aktivácií spotrebič udržiavajte a čistite po každom použití.
  Dodržiavajte pokyny na likvidáciu uvedené v tomto návode na obsluhu. Nesprávna lik-vidácia môže poškodiť životné prostredie alebo vaše zdravie.

■ Pre optimálnu funkciu je rozhodujúce dostatočné a stále neporušené mazanie olejom (pozri kapitolu o mazaní olejom).
- Po každom použití skontrolujte rýchlost. Rýchlost sa musí pravidelne kontrolovať.
- Po každom servise a údržbe vykonajte jednoduchú kontrolu úrovne vibrácií.
- Používajte len originálne náhradné alebo náhradné diely od výrobcu, inak môže dôjst k ohrozeniu zdravia a bezpečnosti obsluhy. V prípade pochybností sa obrátte na náš servisný tím.
Pred servisom spotrebič očistite od nebezpečných látok, ktoré sa na čom usadili (v dôsledku pracovných procesov). Zabráňte akémukolívek kontaktu pokožky s týmito látkami. Ak sa pokožka dostane do kontaktu s nebezpečnými prachmi, môže to viest k tažkej dermatitíde. Ak sa pri údržbe vytvorí alebo rozvíri prach, môže dôjsť k jeho vdýchnutiu.
Vždy používajte ochranné rukavice a ochrannú masku!
Kryt spotrebiča čistite len mierne navlhčenou, mäkkou handričkou. Nikdy nepoužívajte abrazívne a/alebo drsné čistiace prostriedky.
- Spotrebič smie obsluhovať a udržiavať len vyškolený personál. Opravy môžu vykonávať len kvalifikované osoby.
Kontroly, nastavenia a údržbu by mala vykonávať tá istá osoba alebo jej zástupca, ak je to možné, a mali by byť zdokumentované v denníku údržby.
Zariadenie a návod na obsluhu uložte do dodaného puzdra. Zariadenie a jeho príslušenstvo skladujte na tmavom, suchom, bezprašnom a nezamízajúcom mieste.
Flašu s olejom 8 skladujte na chladnom mieste. Nádobu uchovávajte tesne uzavretú na suchom, dobre vetranom mieste. Uchovávajte mimo dosahu ohňa a tepla. Skladujte mimo dosahu potravín a silných oxidov. Skladujte pod zámkom a klúčom.

6. Likvidácia

• Pneumatický nástroj, príslušenstvo a obaly by sa mali recyklovať spôsobom šetrným k životnému prostrediu.
• O spôsobe likvidácie opotrebovaného zariadenia a jeho príslušenstva sa môžete informovať na miestnom úrade alebo mestskej správe.

Obal sa skladá z ekologických materiálov, ktoré môžete likvidovať prostredníctvom miestnych recyklačných stredísk.

Tieto logá sú platné len pre Španielsko.

FR LE TRI + FACILE ÉLÉMENTS D'EMBALLAGE BAC DE TRI

Triman-Logo platí iba pre Francúzsko.

Všimnite si označenie obalových materiálov pri delení odpadu, sú označené skratkami (a) a číslami (b) s nasledujúcim významom: 1–7: Plasty/20–22: Papier a kartón/80–98: Kompozitné látky.

Mazací olej sa nesmie dostať do pôdy, vody alebo odpadových vôd. Mazací olej je nebezpečný odpad a musí byť zodpovedajúcim spôsobom zlikvidovaný. Dodržiavajte miestne predpisy. Mazací olej a obaly obsahujúce zvyšky zlikvidujte na miestnom zbernom mieste, na čerpacej stanici alebo u predajcu olejov.

* Nekontaminované alebo vyčistené obaly sa môžu recyklovať.

7. Záruka spoločnosti ROWI Germany GmbH

Vážená zákazníčka, vážený zákazník, na tento prístroj dostávate 3-ročnú záruku od dátumu zakúpenia. V prípade nedostatkov tohto výrobku máte zákonné práva voči predajcovi výrobku. Tieto zákonné práva nie sú obmedzené našou zárukou, ktorá je uvedená nižšie.

Záručné podmienky

Záručná lehota začína plynúť dňom zakúpenia. Dobre si uschovajte originál pokladničného bloku. Pokladničný blok bude vyžadovaný ako doklad o kúpe.

Ak sa vyskytne materiálová alebo výrobná chyba do troch rokov od dátumu zakúpenia tohto výrobku, bezplatne vám výrobok – podľa nášho uváženia – opravíme, vymeníme alebo vám vrátime kúpnu cenu. Toto záručné plnenie vyžaduje, aby boli chybné zariadenie a doklad o kúpe (pokladničný blok) predložené v trojročnej lehote so stručným písomným popisom chyby a uvedením, kedy sa chyba vyskytla.

Záručná doba sa nepredlžuje plnením záruky. Uvedené platí aj pre vymenené a opravené diely. Prípadné chyby a nedostatky zistené už pri zakúpení musíte nahlásit’ ihned’ po vybalení. Opravy požadované po uplynutí záručnej doby podliehajú poplatkom.

Rozsah záruky

Prístroj bol starostlivo vyrobený v súlade s prísnymi kvalitatívnymi kritériami a pred dodaním dôkladne preskúšaný.

Záruka sa vzťahuje na chyby materiálu alebo výroby. Táto záruka sa nevzťahuje na časti výrobku, ktoré sú vystavené bežnému opotrebovaniu, a preto ich možno považovať za diely podliehajúce rýchlemu opotrebeniu, alebo na poškodenia rozbitných dielov, napr. spínačov, akumulátorov alebo dielov vyrobených zo skla.

Táto záruka zaniká, ak bol výrobok poškodený, nesprávne používaný alebo opravovaný. Pre správne používanie výrobku musia byť presne dodržané všetky pokyny uvedené v tomto návode. Účelom použitia alebo činnostiam, ktoré tento návod na obsluhu neodporúča alebo pred ktorými varuje, sa treba bezpodmienečne vyvarovať.

Výrobok je určený len na súkromné používanie, nie na komerčné účely. Záruka zani-ká pri nesprávnom a neodbornom za-ob-chádzaní, pri použití násilia a pri zásahoch, ktoré neboli vykonané naším autorizovaným servisom.

Postup v prípade záruky

Aby sme mohli zabezpečit rýchle spracovanie vašej záležitosti, postupujte podľa nasledujúcich pokynov:

• Pri všetkých otázkach si ako dôkaz o kúpe pripravte účtenku a číslo položky (IAN 478353_2404).
  Číslo výrobku nájdete na typovom štítku na výrobku, na rytine na výrobku, na tit-

ulnej strane návodu (vl'avo dole) alebo na nálepke na zadnej alebo spodnej strane výrobku.

Ak sa vyskytnú funkčné poruchy alebo iné závady, obrátte sa najprv telefonicky alebo e-mailom na nižšie uvedené servisné oddelenie.
Výrobok, ktorý bol označený ako chybný, môžete potom bezplatne zaslať na adresu servisu, ktorú vám poskytol, pričom priložíte doklad o kúpe (účtenku) a uvediete, o akú chybu ide a kedy sa vyskytla.

PDF ONLINE parkside-diy.com

Tieto a mnohé d'alšie príručky si môžete pozriet' a stiahnuť na stránke parkside-diy. com. Týmto QR kódom sa dostanete priamo na stránku parkside-diy.com. Vyberte svoju krajinu a vyhládajte príručky pomocou masky vyhládávania. Zadaním čísla výrobku (IAN) 478353_2404 sa dostanete na návod na obsluhu pre váš výrobok.

8. Servis

Pokial' by sa pri prevádzke výrobku spoločnosti ROWI Germany vyskytli problémy, postupujte nasledovne:

Nadviazanie kontaktu

Servisný tím spoločnosti ROWI Germany nájdete na:

ROWI Germany GmbH

Zákaznícka linka: [phone]

(z pevnej siete bezplatná)

IAN 478353_2404

Väčšina problémov sa dá vyriešit už v rámci kompetentného technického poradenstva nášho servisného tímu.

9. Preklad pôvodného vyhlásenia o zhode C€

My, spoločnosť ROWI Germany GmbH, Werner-von-Siemens-Str. 27, 76694 Forst, Nemecko, týmto vyhlasujeme, že tento výrobok spíňa nasledujúce normy, normalizačné dokumenty a smernice EÚ:

Smernica o strojových zariadeniach: 2006/42/EG

Uplatňované harmonizované normy: EN ISO 11148-6:2012

Označenie zariadenia:

Pneumatický rázový uťahovák

Osoba zodpovedná za dokumentáciu:

Marc Stockenberger

Miesto: Forst

Stav informací · Stan informacji · Stav informácií ·
