PNEUMATICKÝ RÁZOVÝ UŤAHOVÁK PDSS 310 C6

1. Úvod

Blahoželáme vám ku kúpe vášho nového prístroja. Rozhodli ste sa pre výrobok vysokej kvality. Návod na obsluhu je súčasťou tohto výrobku. Návod obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania a zneškodnenia. Skôr ako začnete tento výrobok používať, oboznámte sa so všetkými pokynmi na jeho obsluhu a príslušnými bezpečnostnými pokynmi. Výrobok používajte iba v súlade s opisom a v uvedených oblastiach použitia. Pri postúpení výrobku tretej osobe odovzdajte spolu s výrobkom aj všetky podklady.

1.1 Použitie v súlade s určeným účelom

Toto zariadenie sa hodí na jednoduché doťahovanie a vkladanie upevňovacích prvkov so závitom pri montážnych alebo opravárenských prácach, ako aj na uvolňovanie kolíkov pri výmene kolies. Toto zariadenie sa môže poháňať len pomocou stlačeného vzduchu. Maximálny povolený pracovný tlak nesmie byť prekročený. Toto zariadenie nesmie byť poháňané výbušnými alebo horľa-vými plynmi! Akékolľvek iné použitie alebo zmena zariadenia sa považuje za nesprávne použitie, skrýva v sebe velké nebezpečenstvo úrazu a okrem toho nie je povolené. Za škody vzniknuté v dôsledku nesprávneho použitia nepreberáme žiadnu zodpovednosť. Zariadenie je určené len na súkromné použitie a nesmie sa používať na komerčné alebo priemyselné účely.

1.2 Obsah balenia

1 Nasúvacia spojka ¼" (6,35 mm - predmon- tovaná)
10 Nástrčné klúče (9, 10, 11, 13, 14, 17, 19, 22, 24, 27 mm)
1 Predlžovací násadec
1 Imbusový klúč
1 Kufrík
1 Návod na obsluhu

1.3 Výbava

1 Štvorhranné upnutie
2 Prepínač smeru otáčania
3 Nasúvacia spojka 1/4“
4 Regulátor krútiaceho momentu
5 Spúšť
6 Nástrčné klúče
7 Predlžovací násadec
8 Pneumatická olejnička
9 Imbusový klúč
10 Olejová fl'aša

1.4 Technické údaje

Menovitý tlak

Hodnoty emisií hluku uvedené v tomto návode boli namerané podľa metódy merania normalizovanej v norme ISO 15744 a môžu sa použiť na porovnanie zariadení. Hodnoty emisií hluku sa líšia v závislosti od použitia pneumatického náradia a v niektorých prípadoch môžu byť vyššie ako hodnoty uvedené v tomto návode. Emisné zaťaženie hlukom by mohlo byť podhodnotené, ak sa pneumatické náradie pravidelne používa takýmto spôsobom.

UPOZORNENIE

- Na presný odhad zaťaženia emisiami hluku počas daného pracovného obdobia by sa mal zohl’adniť aj čas, keď je zariadenie vypnuté alebo beží, ale v skutočnosti sa nepoužíva. To môže výrazne znížiť zaťaženie emisiami hluku počas celého pracovného obdobia.

Hodnota emisií vibrácií (vyhlásenie podl'a normy EN 12096)

Celková hodnota vibrácií stanovená podľa normy ISO 28927-2

Vibrácie*: a_h=2,99 m/s^2

Nepresnost: K = 0,61 m/s ^4

* Vibrácie prenášané na ruky obsluhy

VÝSTRAHA!

Úroveň vibrácií uvedená v tomto návode bola zmeraná podľa meracej metódy normalizovanej v norme ISO 28927-2 a môže sa použiť na porovnanie zariadení. Stanovená hodnota emisií vibrácií sa môže použiť aj na úvodné posúdenie vyradenia.

Emisie vibrácií sa počas skutočného používania pneumatického nástroja môžu líšit od uvedených hodnôt v závislosti od spôsobu používania pneumatického nástroja, a to najmä od typu obrábaného obrobku a použitého príslušenstva.

Vibračné zaťaženie by mohlo byť podhodnotené, ak sa pneumatický nástroj pravidelne používa takýmto spôsobom.

UPOZORNENIE

Snažte sa o čo najnižšie zaťaženie. Príkladom opatrení na zníženie zaťaženia vibráciami sú:

• údržba zariadenia v súlade s návodom,
  ■ nosenie rukavíc pri používaní nástroja,
  obmedzenie pracovného času alebo plánovanie pracovných krokov tak, aby ste vysoko vibrujúce zariadenia nemuseli používať celé dni.

Pritom je potrebné zohl'adniť všetky časti prevádzkového cyklu (napríklad časy, keď je pneumatický nástroj vypnutý, a časy, keď je zapnutý, ale beží bez zaťaženia).

Vysvetlenie všetkých symbolov, ktoré sa nachádzajú na stroji na skrutkové spoje

Pri používaní pneumatického nástroja sa musia dodržiavať základné bezpečnostné opatrenia, aby sa eliminovalo riziko požiaru, úrazu elektrickým prúdom a zranenia osôb.

Informácie uvedené v tomto návode na obsluhu sú dôležitým, ale nie jediným základom pre bezpečné používanie stroja. Uvedené nebezpečenstvá sú predvídatelné pri všeobecnom používaní ručných pneumatických rázových uťahovákov. Okrem toho však musí používateľ posúdiť špecifické riziká, ktoré môžu vzniknút pri každom použití.

Zvyškové riziká

Aj ked zariadenie používate podl'a návodu, vždy existujú zvyškové riziká. V súvislosti s kon- štrukciou a dizajnom tohto zariadenia sa môžu vyskytnúť nasledujúce nebezpečenstvá:

Spätný náraz hadice pri nesprávnej manipulácii.
■ Nebezpečenstvo pádu v dôsledku povalujúcich sa hadíc so stlačeným vzduchom.
■ Nebezpečenstvo v dôsledku švihania hadíc so stlačeným vzduchom.

Znížte zvyškové riziko opatrným používaním zariadenia podľa návodu a dodržiavaním všetkých pokynov. Pracovný priestor udržujte v čistote a dobre osvetlený. Neporiadok a neosvetlené pracovné priestory môžu viest k úrazom!

• Viacero nebezpečenstiev! Pred nastavením, prevádzkou, opravou, údržbou a výmenou príslušenstva stroja na skrutkové spoje pred prácou v blízkosti stroja je potrebné prečítať si bezpečnostné pokyny a porozumieť im. V opačnom prípade môže dôjst' k vážnym telesným zraneniam.
  ■ Stroj na skrutkové spoje by mala inštalovať, nastavovať alebo používať výlučne zodpovedajúco kvalifikovaná a vyškolená obsluha.
  Tento stroj na skrutkové spoje sa nesmie upravovat. Úpravy môžu znížit účinnosť bezpečnostných opatrení a zvýšit riziká pre obsluhu.
• Bezpečnostné pokyny sa nesmú ignorovať. Odovzdajte ich obsluhe.
  Nikdy nepoužívajte poškodené stroje.
  Skontrolujte úplnosť a čitatelnosť štítkov a nápisov. Stroj sa musí pravidelne kontrolovať, aby sa preverilo, či je označený jasne čitatelnými menovitými hodnotami a značkami požadovanými v tomto návode na obsluhu. Používatel’ musí kontaktovať výrobcu, aby v prípade potreby získal náhradné štítky.

2.2 Nebezpečenstvo spôsobené vymrštenými častami

Ak sa obrobok, príslušenstvo alebo dokonca samotný nástroj stroja zlomí, môžu byť jeho časti vymrštené vysokou rýchlostou.
- Pri prevádzke stroja na skrutkové spoje, resp. pri výmene príslušenstva stroja vždy používajte ochranu očí odolnú proti nárazom. Úroveň požadovanej ochrany by sa mala posudzovať osobitne pre každé jednotlivé použitie.
■ Uistite sa, či je obrobok bezpečne upevnený.

2.3 Nebezpečenstvá spôsobené zachytením sa

• Ak sa volný odev, šperky, náhrdelníky, vlasy alebo rukavice dostanú do blízkosti stroja a jeho príslušenstva, môže vzniknúť nebezpečenstvo udusenia, oskalpovania a/alebo porezania.
  V otáčajúcom sa pohone sa môžu zachytit' rukavice, čo môže viest' k zraneniu alebo zlomeniu prstov.
• Pri točiacich sa uchyteniach pohonu a jeho predlíženiach môže l'ahko príst' k zachyteniu/ navinutiu gumových alebo kovom zosilnených rukavíc.
• Nenoste volné rukavice ani rukavice s odrezanými alebo opotrebovanými prstami na rukaviciach.
  Nikdy nedržte pohon, jeho uchytenie ani predlženie pohonu.
  ■ Nepribližujte ruky k točiacemu sa pohonu.

2.4 Nebezpečenstvá počas prevádzky

• Pri používaní stroja môžu byť ruky obsluhy vystavené nebezpečenstvám, ako sú pomliaždenie, náraz, porezanie, odreniny a teplo. Na ochranu rúk používajte vhodné rukavice.
  Obsluha a pracovníci údržby musia byť fyzicky schopní zvládnut’ velkost, hmotnosť a výkon stroja.
• Držte stroj správne: Budte pripravení reagovať na bežné alebo náhle pohyby, majte pripravené obe ruky.
  Dbajte na to, aby bolo vaše telo v rovnovážnej polohe a mali ste dostatočnú oporu.
  V prípadoch, v ktorých sú potrebné pomocné prostriedky na zachytenie reakčného krútiaceho momentu, sa odporúča vždy, ked'je to možné, používať zavesovacie zariadenie. Ak to nie je možné, potom sa odporúča použiť bočné držadlá pri strojoch s priamym držadlom a strojoch s pištolovými držadlom. Na zachytenie reakčného krútiaceho momentu sa odporúča v každom prípade použiť pomocné prostriedky, ak je tento väčší ako 4 Nm pri strojoch s priamym držadlom, väčší ako 10 Nm pri strojoch s pištolovým držadlom a väčší ako 60 Nm pri uhlových uťahovákoch.
  ■ V prípade prerušenia prívodu stlačeného vzduchu uvolnite spúšťovú páku.
• Používajte len mazivá odporúčané v tomto návode na obsluhu.
• Pri uťahovákoch matíc s otvorenou plochou hlavou sa môžu pomliaždiť prsty.
  Nepoužívajte nástroj v úzkych priestoroch a dbajte na to, aby v priestore medzi strojom a obrobkom nedošlo k pomliaždeniu rúk, a to predovšetkým pri odskrutkúvaní.

2.5 Nebezpečenstvá spôsobené opakovanými pohybmi

• Pri používaní stroja na skrutkové spoje na vykonávanie pracovných činností môže mať obsluha nepríjemné pocity v rukách a ramenách, ako aj v oblasti krku a ramien alebo v iných častiach tela.
• Pri používaní stroja na skrutkové spoje by mala obsluha zaujať pohodlnú polohu, dbať pritom na bezpečnú oporu a vyhnút sa nevhodným polohám alebo polohám, pri których je t'ažké udržať rovnováhu. Obsluha by mala počas dlhšej práce meniť polohu tela, čo môže pomôct vyhnút sa nepohodliu a únave.
• Ak obsluha pocituje príznaky, ako sú pretrvávajúce alebo opakované nepohodlie, ťažkosti, pulzovanie, bolest, brnenie, necitlivost, pálenie alebo stuhnutost, nemala by tieto príznaky ignorovat. Obsluha by sa mala poradit so zodpovedajúco kvalifikovaným zdravotníckym pracovníkom.

2.6 Nebezpečenstvá spôsobené príslušenstvom

Pred inštaláciou alebo výmenou obrábacieho stroja alebo príslušenstva odpojte stroj od prívodu stlačeného vzduchu na skrutkové spojenia.
Nedotýkajte sa upevnenia rázových častí alebo častí príslušenstva počas práce za použitia rázu, pretože sa vibráciami môže zvýšit nebezpečenstvo porezania, popálenia alebo poranenia.
- Používajte len príslušenstvo a spotrebný materiál velkostí a typov odporúčaných v tomto návode na obsluhu. Nepoužívajte iné typy alebo velkosti príslušenstva a spotrebného materiálu.
- Používajte výlučne upevnenia rázových nástrojov v dobrom stave, pretože chybný stav ručných upevnení a častí príslušenstva môže viest' k tomu, že sa tieto diely za použitia v rázových uťahovákoch zlomia a vymrštia von.

Pošmyknutia, zakopnutia a pády sú hlavnou príčinou úrazov na pracovisku. Dávajte pozor na povrchy, ktoré sa v dôsledku používania stroja môžu stať klzkými, a na nebezpečenstvo zakopnutia spôsobené vzduchovou hadicou.
V neznámom prostredí postupujte opatrne. Môže hroziť skryté nebezpečenstvo z elektrických alebo iných prívodných vedení.
Tento stroj na skrutkové spoje nie je určený na použitie vo výbušnom prostredí a nie je izolovaný proti kontaktu so zdrojmi elektrickej energie.
Uistite sa, že sa v blízkosti nenachádzajú elektrické vedenia, plynové potrubia atd., ktoré by mohli spôsobit nebezpečenstvo v prípade poškodenia pri používaní stroja.

2.8 Nebezpečenstvo spôsobené prachom a výparmi

• Prach a výpary vznikajúce pri používaní strojov na skrutkové spoje môžu mať nepriaznivé účinky na zdravie (spôsobit' napríklad rakovinu, vrodené chyby, astmu a/alebo dermatitídu); v súvislosti s týmito nebezpečenstvami je nevyhnutné vykonať posúdenie rizika a zaviesť vhodné kontrolné mechanizmy.
  Posúdenie rizika by malo zahřnať prach vznikajúci pri používaní stroja na skrutkové spoje a akýkolívek existujúci prach, ktorý sa môže vyskytnúť v rámci procesu.
• Odsávaný vzduch sa musí odvádzať tak, aby sa vírenie prachu v prašnom prostredí znížilo na minimum.
• Ak vzniká prach alebo výpary, hlavnou úlohou musí byť ich kontrola v mieste úniku.
  Akékolívek zabudované alebo doplnkové časti stroja určené na zachytávanie, odsávanie alebo potláčanie popolčeka alebo výparov by sa mali používať a udržiavať v súlade s pokynmi výrobcu.
• Používajte ochranné prostriedky dýchacích ciest podľa predpisov o bezpečnosti a ochra- ne zdravia pri práci.

2.9 Nebezpečenstvo spôsobené hlukom

Vystavenie vysokým hladinám hluku môže spôsobit trvalé poškodenie sluchu, stratu slu-chu a dálšie problémy, ako je tinitus (zvonenie, bzučanie, pískanie alebo hučanie v uchu), ak je ochrana sluchu nedostatočná; v súvislosti s týmito nebezpečenstvami je nevyhnutné vykonať posúdenie rizika a zaviest vhodné kontrolné mechanizmy.
- Kontrolné mechanizmy vhodné na zníženie rizika zahrňajú opatrenia, ako je používanie izolačných materiálov na zabránenie vzniku „zvonivých“ zvukov na obrobkoch.
- Používajte prostriedky na ochranu sluchu podľa miestnych predpisov o bezpečnosti a ochrane zdravia pri práci.
■ Stroj na skrutkové spoje sa musí prevádzkovať a udržiavať v súlade s odporúčaniami uvedenými v tomto návode, aby sa zabránilo zbytočnému zvýšeniu hladiny hluku.
Ak pneumatický nástroj disponuje tlmičom hluku, potom sa vždy musí zabezpečit, aby bol pri práci pneumatického nástroja na mieste práce a v dobrom stave.
Spotrebný materiál/nástroje stroja sa musia vyberať, udržiavať a vymieňať podľa odporúčaní v tomto návode, aby sa zabránilo zbytočnému zvýšeniu hladiny hluku.

2.10 Nebezpečenstvo spôsobené vibráciami

Pôsobenie vibrácií môže spôsobit poškodenie nervov a poruchy krvného obehu v rukách a ramenách.
■ Nepribližujte ruky k upevneniam uťahovákov matíc.
- Pri práci v chladnom prostredí noste teplé oblečenie a majte ruky v teple a suchu.
Ak pocítite znecitlivenie, brnenie alebo bolest' prstov alebo rúk, alebo ak vám zbelela pokožka na prstoch alebo rukách, prestaňte pracovať so strojom na skrutkové spoje a poradťe sa s lekárom.
■ Stroj na skrutkové spoje sa musí prevádzkovať a udržiavať v súlade s odporúčaniami uvedenými v tomto návode, aby sa zabránilo zbytočnému zosilneniu vibrácií.

Nepoužívajte nijaké opotrebované alebo zle sa hodiace upevnenia a predíženia, pretože to s veľkou pravdepodobnosťou povedie k zosilneniu vibrácií.
Spotrebný materiál/nástroje stroja sa musia vyberať, udržiavať a vymieňať podľa odporúčaní v tomto návode, aby sa zabránilo zbytočnému zosilneniu vibrácií.
- Ak je to možné, mali by sa používať objímkové fittingy.
Vždy, keď je to možné, použite na udržanie hmotnosti stroja stojan, upínač alebo vyvažovacie zariadenie.
■ Stroj držte nie príliš pevným, ale bezpečným úchopom pri zachovaní požadovaných reakčných síl rúk, pretože so zvyšujúcou sa silou úchopu sa zvyčajne zvyšuje riziko vibrácií.

2.11 Ďalšie bezpečnostné pokyny pre pneumatické stroje

■ Stlačený vzduch môže spôsobit vážne poranenia:
- Ak sa stroj nepoužíva, pred výmenou častí príslušenstva alebo vykonávaním opravárenských prác, sa vždy musí uzavrieť prívod stlačeného vzduchu, odtlakovať vzduchová hadica a stroj odpojit’ od prívodu stlačeného vzduchu.
Prúd vzduchu nikdy nesmerujte na seba alebo iné osoby.
- Švihajúce sa hadice môžu spôsobit vážne poranenia. Preto vždy skontrolujte, či sú hadice a ich upevňovacie prvky nepoškodené alebo či sa neuvolníli.
■ Studený vzduch musí byť odvedený mimo rúk.
- Pri rázových a pulzných uťahovákoch nepoužívajte na mieste vstupu vzduchu do nástroja nijaké rýchlospojky. Na prípoje hadice so závitom používajte len výrobky z tvrdenej ocele (alebo materiálu s porovnatelnou rázovou odolnosťou).
Ak sa používajú univerzálne otočné spojky (zubové spojky), musia sa použit' aretačné čapy a použite tiež hadicové zámky Whipcheck, aby ste zabezpečili ochranu v prípade zlyhania spojenia hadice so strojom alebo hadíc navzájom.
Dbajte na to, aby nebol prekročený maximálny tlak uvedený na stroji.
- Pri strojoch ovládaných pomocou krútiaceho momentu s neustálym otáčaním má tlak vzduchu dopad na výkon dôležitý z hľadiska bezpečnosti. Preto sa musia stanoviť požiadavky na dĺžku a priemer hadice.
Vzduchom poháňané stroje nikdy neprenášajte uchopené za hadicu.

3. Pred uvedením do prevádzky

3.1 Mazanie olejom

Pravidelné mazanie zabraňuje škodám spôsobeným trením a koróziou. Na mazanie prístroja máte dve možnosti:

3.1.1 Mazanie na jednotke

• Pneumatický nástroj pred každým spustením namažte.
• Pomocou imbusového klúča 9 odskrutkujte skrutku 5 a do otvoru nalejte 3-5 kvapiek špeciálneho oleja na stlačený vzduch.
  Do nasúvacej spojky 3 nakvapkajte 3-5 kvapiek špeciálneho oleja na stlačený vzduch.
  ■ To stačí na 10 minút nepretržitého používania.

3.1.2 Mazanie pneumatickou olejničkou

Pneumatická olejnička 8 obsiahnutá v balení priebežne a optimálne maže pneumatické zariadenie.

Skontrolujte funkčnosť a pevnosť pneumatickej olejničky 8 pred každým použitím. Inak hrozí nebezpečenstvo poranenia, pretože sa výrobok môže pokazit alebo olej vystreknúť von.

Držte pneumatickú olejničku 8 tak, aby bola krycia skrutka na nalievanie oleja⊕ smerom nahor.

- Vytočte Ⓗ krycia skrutku na nalievanie oleja ⊕ z pneumatickej olejničky 8 von. - Naplňte pneumatickú olejničku 8 dostatočným množstvom oleja.

UPOZORNENIE: Všetky závitové spoje omotajte teflónovou páskou (nie je súčasťou dodávky).

UPOZORNENIE: Odporúčame špeciálny olej na stlačený vzduch, napr. od spoločností GÜDE, Metabo, E-COLL alebo Einhell.

UPOZORNENIE: Na mazanie môžete použit aj pneumatickú jednotku na údržbu. Táto zaručuje pravidelné mazanie.

3.2 Pripojenie k zdroju stlačeného vzduchu

■ Stroj na skrutkové spoje sa môže prevádzkovať len s vyčisteným stlačeným vzduchom s obsahom olejovej hmly.
V potrubí stlačeného vzduchu nesmie dochádzať ku kondenzácii.
- Maximálny prevádzkový tlak nesmie prekročit 6,3 bar!
Uistite sa, že pracovný tlak nie je nižší ako 6,3 bar. Tento stroj na skrutkové spoje je skonštruovaný len na tento pracovný tlak.
- Kompresor musí byť vybavený reduktorom tlaku na reguláciu pracovného tlaku.

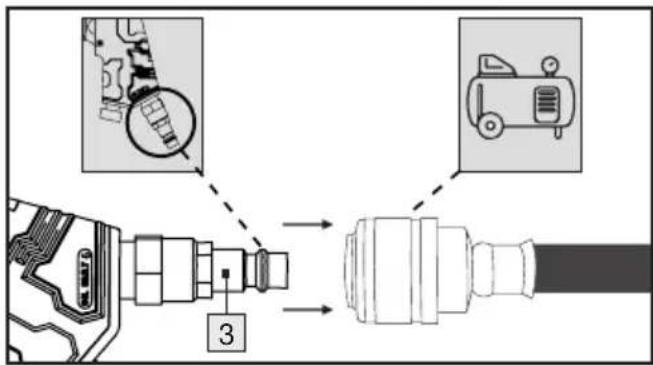

■ Nasúvaciu spojku 3 pripojte k prívodnej hadici kompresora.

3.3 Vkladanie/výmena nástrčných klúčov

Pred inštaláciou alebo výmenou obrába- cieho stroja alebo príslušenstva odpojte stroj od prívodu stlačeného vzduchu na skrutkové spojenia.
Nástrčný klúč 6 nasuňte na štvorhranné upnutie 1. Dbajte na správne uloženie použitého nástrčného klúča 6.

4. Uvedenie do prevádzky

4.1 Zapnutie

■ Stlačte spúšť 5 na zapnutie prístroja.

4.2 Vypnutie

Pohybovať prepínačom smeru otáčania 2 môžete len, ak je zariadenie v pokojovom stave.

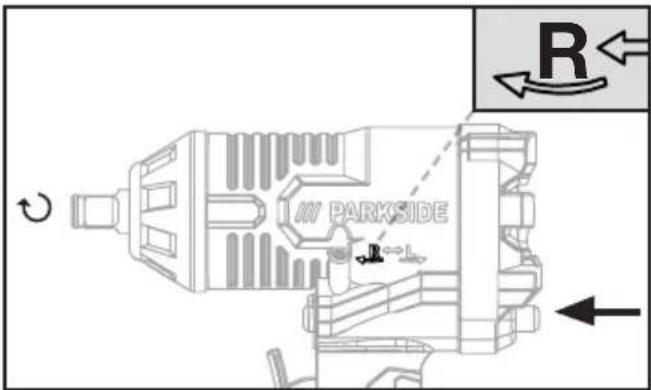

Napríklad na upevnenie matíc, stlačte prepínač smeru otáčania 2 dovnútra. Tak sa nastaví režim otáčania vpravo. Štvorhranné upnutie 1 sa točí v smere otáčania hodinových ručičiek.

PARKSIDE R

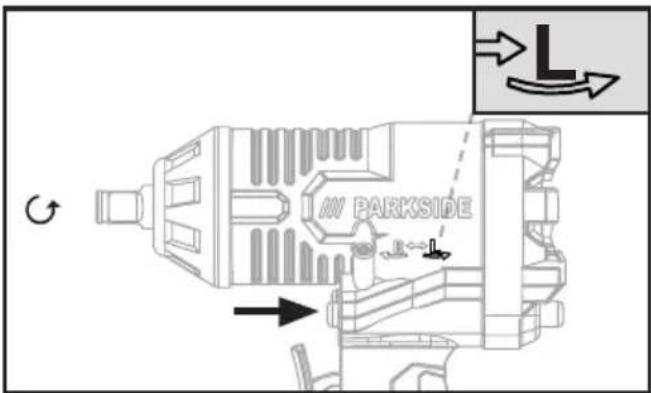

Napríklad na uvolnenie matíc, stlačte prepínač smeru otáčania 2 smerom von. Tak sa nastaví režim otáčania vlavo. Štvorhranné upnutie 1 sa točí proti smeru otáčania hodinových ručičiek.

M PARKSIDE

4.4 Nastavenie krútiaceho momentu

VÝSTRAHA

Pohybovať regulátorom krútiaceho momentu 4 môžete len, ak je zariadenie v pokojovom stave.

Pred vykonávaním údržby odpojte zariadenie od zdroja stlačeného vzduchu.

Nasledujúce body možno považovať za zoznam krokov pri obsluhe zariadenia, ktoré by mal používatel' vykonať pri údržbe, čistení a skladovaní zariadenia.
Pravidelnou preventívnou údržbou zabezpečíte bezpečnosť stroja na skrutkové spoje.
- Bez ohľadu na počet pracovných operácií alebo spustení vykonajte údržbu a čistenie zariadenia po každom použití.
Dodržujte pokyny na likvidáciu uvedené v tomto návode na obsluhu. Nesprávna lik- vidácia môže poškodiť životné prostredie alebo vaše zdravie.
Dostatočné a neprerušované mazanie olejom má rozhodujúci význam pre optimálnu funkciu (pozri kapitolu Mazanie olejom).
- Po každom použití skontrolujte otáčky. Otáčky sa musia pravidelne kontrolovať.
- Po každom servise a údržbe vykonajte jednoduchú kontrolu úrovne vibrácií.

- Používajte len originálne náhradné, resp. výmenné diely od výrobcu, inak bude ohrozené zdravie a bezpečnosť obsluhy. V prípade pochybností kontaktujte náš servisný tím.

Pred servisom vyčistite zariadenie od všetkých nebezpečných látok, ktoré sa na čom mohli nahromadit (v dôsledku pracovných procesov). Vyhnite sa akémukolvek kontaktu pokožky s týmito látkami. Ak sa pokožka dostane do kontaktu s nebezpečným prachom, môže to viest k závažnej dermatitíde. Ak sa pri údržbe vytvorí alebo rozvíri prach, môže dôjst k jeho vdýchnutiu.

Vždy noste ochranné rukavice a ochrannú masku!

Kryt zariadenia čistite len mierne navlhčenou, mäkkou handričkou. Nikdy nepoužívajte ostré a/alebo abrazívne čistiace prostriedky.

Zariadenie môžu obsluhovať a servisovať len zaškolené osoby. Opravy môžu vykonávať len kvalifikované osoby.

Ak je to možné, kontroly, nastavenia a údržbu by mala vykonávať tá istá osoba alebo jej zástupca a mali by byť zdokumentované v knihe údržby.

Zariadenie a návod na obsluhu uchovávajte v dodávanom kufríku. Zariadenie a jeho príslušenstvo skladujte na tmavom, suchom, bezprašnom a nemrznúcom mieste.

- Olejovú flášu 10 uschovávajte na chladnom mieste. Nádoby uschovávajte tesne uzavreté na suchom, dobre vetranom mieste. Uschovávajte v dostatočnej vzdialenosti od ohňa a zdrojov horúčavy. Uschovávajte oddelene od potravín a silných oxidov. Uschovávajte uzamknuté.

6. Likvidácia

Pneumatický nástroj, príslušenstvo a obaly* by sa mali recyklovať spôsobom šetrným k životnému prostrediu.
- O spôsobe likvidácie opotrebovaného zariadenia a jeho príslušenstva sa môžete informovať na miestnom úrade alebo mestskej správe.

Obal sa skladá z ekologických materiálov, ktoré môžete likvidovať prostredníctvom miestnych recyklačných stredísk.

Tieto logá sú platné len pre Španielsko.

FR LE TRI + FACILE ÉLÉMENTS D'EMBALLAGE BAC DE TRI

Triman-Logo platí iba pre Francúzsko.

Všimnite si označenie obalových materiálov pri delení odpadu, sú označené skratkami (a) a číslami (b) s nasledujúcim významom: 1–7: Plasty/20–22: Papier a kartón/80–98: Kompozitné látky.

Mazací olej sa nesmie dostať do pôdy, vody alebo odpadových vôd. Mazací olej je nebezpečný odpad, ktorý sa musí zodpovedajúcim spôsobom zlikvidovať. Dodržte miestne platné predpisy. Mazací olej a obaly, ktoré obsahujú jeho zvyšky, zlikvidujte na miestnom zbernom mieste, na čerpacej stanici alebo u predajcu oleja.

* Nekontaminované, resp. vyčistené obaly je možné dať na recykláciu.

7. Záruka spoločnosti ROWI Germany GmbH

Vážená zákazníčka, vážený zákazník, na tento prístroj dostávate 3-ročnú záruku od dátumu zakúpenia. V prípade nedostatkov tohto výrobku máte zákonné práva voči predajcovi výrobku. Tieto zákonné práva nie sú obmedzené našou zárukou, ktorá je uvedená nižšie.

Záručné podmienky

Záručná lehota začína plynúť dňom zakúpenia. Dobre si uschovajte originál pokladničného bloku. Pokladničný blok bude vyžadovaný ako doklad o kúpe.

Ak sa vyskytne materiálová alebo výrobná chyba do troch rokov od dátumu zakúpenia tohto výrobku, bezplatne vám výrobok – podľa nášho uváženia – opravíme, vymeníme alebo vám vrátime kúpnu cenu. Toto záručné plnenie vyžaduje, aby boli chybné zariadenie a doklad o kúpe (pokladničný blok) predložené v trojročnej lehote so stručným písomným popisom chyby a uvedením, kedy sa chyba vyskytla.

Záručná doba sa nepredlžuje plnením záruky. Uvedené platí aj pre vymenené a opravené diely. Prípadné chyby a nedostatky zistené už pri zakúpení musíte nahlásit ihned' po vybalení. Opravy požadované po uplynutí záručnej doby podliehajú poplatkom.

Rozsah záruky

Prístroj bol starostlivo vyrobený v súlade s prísnymi kvalitatívnymi kritériami a pred dodaním dôkladne preskúšaný.

Záruka sa vzťahuje na chyby materiálu alebo výroby. Táto záruka sa nevzťahuje na časti výrobku, ktoré sú vystavené bežnému opotrebovaniu, a preto ich možno považovať za diely podliehajúce rýchlemu opotrebeniu, alebo na poškodenia rozbitných dielov, napr. spínačov, akumulátorov alebo dielov vyrobených zo skla.

Táto záruka zaniká, ak bol výrobok poškodený, nesprávne používaný alebo opravovaný. Pre správne používanie výrobku musia byť presne dodržané všetky pokyny uvedené v tomto návode. Účelom použitia alebo činnostiam, ktoré tento návod na obsluhu neodporúča alebo pred ktorými varuje, sa treba bezpodmienečne vyvarovať.

Výrobok je určený len na súkromné používanie, nie na komerčné účely. Záruka zaniká pri nesprávnom a neodbornom za-obchádzaní, pri použití násilia a pri zásahoch, ktoré neboli vykonané naším autorizovaným servisom.

Postup v prípade záruky

Aby sme mohli zabezpečit rýchle spracovanie vašej záležitosti, postupujte podľa nasledujúcich pokynov:

- Pri všetkých otázkach si ako dôkaz o kúpe pripravte účtenku a číslo položky (IAN 465612_2404).

Číslo výrobku nájdete na typovom štítku na výrobku, na rytine na výrobku, na titulnej strane návodu (vlavo dole) alebo na nálepke na zadnej alebo spodnej strane výrobku.
Ak sa vyskytnú funkčné poruchy alebo iné závady, obrátte sa najprv telefonicky alebo e-mailom na nižšie uvedené servisné oddelenie.
Výrobok, ktorý bol označený ako chybný, môžete potom bezplatne zaslať na adresu servisu, ktorú vám poskytol, pričom priložíte doklad o kúpe (účtenku) a uvediete, o akú chybu ide a kedy sa vy-skytla.

PDF ONLINE parkside-diy.com

Tieto a mnohé dálšie príručky si môžete pozriet a stiahnuť na stránke parkside-diy. com. Týmto QR kódom sa dostanete priamo na stránku parkside-diy.com. Vyberte svoju krajinu a vyhládajte príručky pomocou masky vyhládávania. Zadaním čísla výrobku (IAN) 465612_2404 sa dostanete na návod na obsluhu pre váš výrobok.

8. Servis

V prípade, ak sa pri prevádzkovaní vášho výrobku od spoločnosti ROWI Germany vyskytnú problémy, postupujte nasledovne:

Kontaktujte nás

Kontakty na servisný tím spoločnosti ROWI Germany:

ROWI Germany GmbH

(bezplatne z pevnej siete)

IAN 465612_2404

Väčšinu problémov je možné vyriešit už v rámci kompetentného technického poradenstva nášho servisného tímu.

9. Preklad pôvodného vyhlásenia o zhode C€

My, spoločnosť ROWI Germany GmbH, Werner-von-Siemens-Str. 27, 76694 Forst, Nemecko, týmto vyhlasujeme, že tento výrobok je v súlade s nasledujúcimi normami, normatívnymi dokumentmi a smernicami EÚ:

Smernica o strojových zariadeniach:

2006/42/ES

Uplatnené harmonizované normy:

EN ISO 11148-6:2012

Označenie zariadenia:

Pneumatický rázový uťahovák

Osoba zodpovedná za dokumentáciu:

Marc Stockenberger

Miesto: Forst

V rámci dálšieho vývoja výrobku sú technické zmeny vyhradené.

1. Wstep ...68
