GEBRUIKSAANWIJZING PDSS 310 C6 PARKSIDE

Vertaling van de originele instructies

PL

WKRETAK UDAROWY NA

SPREZONE POWIETRZE

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

SK

NL/BE Vertaling van de originele instructies Pagina 37

2. Veiligheidsinstructies ...40

2.1 Algemene veiligheidsregels 41
2.2 Gevaren door eruit geslingerde delen 41
2.3 Gevaren door vastraken 41
2.4 Gevaren tijdens bedrijf 42
2.5 Gevaren door herhaalde bewegingen 42
2.6 Gevaren door accessoires 42
2.7 Gevaren op de werkplek 43
2.8 Gevaren door stof en dampen 43
2.9 Gevaren door geluid 43
2.10 Gevaren door trillingen...44
2.11 Extra veiligheidsinstructies voor pneumatische machines 44

3. Voor de inbedrijfstelling

3.1 Oliesmering 45
3.1.1 Smering van de eenheid . 45.
3.1.2 Smering met het persluchtsmeertoestel 45
3.2 Aansluiting op de persluchtbron 46
3.3 Doppen voor ratelsleutel erin zetten/vervangen 46

4. Inbedrijfstelling

4.1 Inschakelen 46
4.2 Uitschakelen 46
4.3 Draairichting omschakelen 46
4.4 Draaimoment instellen 47

5. Onderhoud, reiniging en opslag

6. Afvalverwijdering

6.1 Milieuvriendelijkheid en verwijdering van materiaal 48

7. Garantie van ROWI Germany GmbH

8. Service

9. Vertaling van de oorspronkelijke verklaring van overeenstemming €

PERSLUCHT-SLAGSCHROEVENDRAAIER

PDSS 310 C6

1. Inleiding

Proficiat met de aankoop van uw nieuwe apparaat. U hebt gekozen voor een hoogwaardig product. De bedieningshandleiding maakt onderdeel uit van dit product. Ze bevat belangrijke aanwijzingen omtrent veiligheid, gebruik en afvalverwijdering. Zorg dat u voor het gebruik van het product vertrouwd bent met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend zoals beschreven en voor de vermelde toepassingen. Overhandig alle documenten bij het doorgeven van het product aan derden.

Dit gereedschap is geschikt voor het gemakkelijk aandraaien of inbrengen van schroefdraadbevestigingen bij montage- of reparatiewerken en voor het losdraaien van bouten bij het verwisselen van wielen. Dit apparaat mag alleen met een persluchtvoorziening worden aangedreven. De maximaal toegestane werkdruk mag niet worden overschreden. Dit apparaat mag niet worden gebruikt met explosieve of ontvlambare gassen! Ieder ander gebruik of veranderingen aan het apparaat wordt gezien als onreglementair gebruik, houdt een aanzienlijk risico op ongevallen in en is bovendien niet toegestaan. Wij zijn niet aansprakelijk voor schades die te wijten zijn aan oneigenlijk gebruik. Het apparaat is alleen bestemd voor privégebruik en mag noch commercieel noch industrieel worden gebruikt.

1.2 Leveringsomvang

1 Perslucht-slagschroevendraaier
1 Oliefles
1 Persluchtsmeertoestel

1 Plugnippel ¼" (6,35 mm - voorgemonteerd)
10 Doppen voor ratelsleutel (9, 10, 11, 13, 14, 17, 19, 22, 24, 27 mm)
1 Verlengstuk
1 Inbussleutel
1 Draagkoffer
1 Gebruikershandleiding

1.3 Uitrusting

1 Vierkante bevestiging
2 Schakelaar draairichting
3 Insteeknippel
4 Koppelregelaar
5 Trekker
6 Moerdoppen
7 Verlengstuk
8 Persluchtsmeertoestel
9 Inbussleutel
10 Oliefles

Geluidsemissiewaarden

Meetwaarde voor geluid bepaald overeenkomstig ISO 15744:

Geluidsdrukniveau L_pA = 85,8 dB (A)

Onzekerheid K_pA = 3 dB

Geluidsvermogenniveau L_WA = 96,8 dB (A)

Onzekerheid K_WA=3 dB

WAARSCHUWING!

De in deze aanwijzingen aangegeven geluidsemissiewaarden zijn volgens een in ISO 15744 genormde meetmethode gemeten en kunnen worden gebruikt om apparaten te vergelijken. De geluidsemissiewaarden zullen overeenkomstig het gebruik van het pneumatisch gereedschap veranderen en kunnen in sommige gevallen boven de in deze aanwijzingen aangegeven waarden liggen. De geluidsemissiebelasting zou onderschat kunnen worden wanneer het pneumatisch gereedschap regelmatig op dergelijke wijze wordt gebruikt.

AANWIJZING

Voor een nauwkeurige schatting van de geluidsemissiebelasting gedurende een bepaalde werktijd moet ook rekening worden gehouden met de tijden waarin het apparaat is uitgeschakeld of wel loopt maar niet daadwerkelijk in gebruik is. Dit kan de geluidsemissiebelasting gedurende de volledige werktijd duidelijk reduceren.

Trillingsemissiewaarde (verklaring volgens EN 12096)

Totale trillingswaarde bepaald conform ISO 28927-2

Trillingen*: a_h = 2,99 m/s^2

Onzekerheid: K = 0,61 m/s²

* Naar de handen van de bediener overgebrachte trillingen

WAARSCHUWING!

Het in deze aanwijzingen aangegeven trillingsniveau is volgens een in ISO 28927-2 genormde meetmethode gemeten en kan worden gebruikt om apparaten te vergelij-

ken. De aangegeven trillingsemissiewaarde kan ook worden gebruikt voor een een voorlopige beoordeling van de blootstelling.

De trillingsemissies kunnen tijdens het daadwerkelijk gebruik van het pneumatisch gereedschap van de aangegeven waarden afwijken, al naar gelang de manier waarop het pneumatisch gereedschap gebruikt wordt, met name het soort werkstuk dat bewerkt wordt en welk accessoire wordt gebruikt.

De trillingsbelasting zou onderschat kunnen worden, wanneer het pneumatisch gereedschap regelmatig op dergelijke wijze wordt gebruikt.

AANWIJZING

Probeer om de belasting zo gering mogelijk te houden. Voorbeeldmaatregelen ter vermindering van de trillingsbelasting zijn:

• Onderhoud van het apparaat volgens deze handleiding,
• Handschoenen dragen bij het gebruik van het gereedschap,
• Begrenzing van de werktijd resp. de planning van uw handelingen, zodat u niet dagenlang sterk trillende apparaten hoeft te gebruiken.

Daarbij moet met alle onderdelen van de bedrijfscyclus rekening worden gehouden (bijvoorbeeld tijden waarin het pneumatisch gereedschap is uitgeschakeld en tijden waarin het wel ingeschakeld is maar draait zonder belasting).

Toelichtingen op alle op de machine voor schroefverbindingen te vinden symbolen

WAARSCHUWING

Lees voor de inbedrijfstelling de gebruikershandleiding.

OIL DAILY↓OIL ⬆	Dagelijks oliën
	Draairichting
	Draag oogbescherming
	Draagademhalingsbescher-ming
	Draag gehoorbescher-ming
	Draag beschermendehandschoenen

2. Veiligheidsinstructies

AANWIJZING

Indien er pneumatisch gereedschap gebruikt wordt, moeten elementaire veiligheidsmaatregelen in acht worden genomen om de risico's van vuur, een elektrische schok en lichamelijk letsel uit te sluiten.

De in deze gebruikershandleiding beschikbaar gestelde informatie vormt een belangrijke maar niet de enige basis voor veilig gebruik van de machine. De aangegeven gevaren zijn voor het algemeen gebruik van draagbare pneumatische slagmoeren te voorzien. Maar de gebruiker moet bovendien de specifieke risico's beoordelen die zich bij elk gebruik kunnen voordoen.

Restrisico's

Ook wanneer u het apparaat voorzichtig bedient, blijven er altijd restrisico's bestaan. In samenhang met de bouwwijze en uitvoering van dit apparaat kunnen zich de volgende gevaren voordoen:

Slangterugslag in geval van verkeerde behandeling.
Gevaar voor vallen door her en der liggende persluchtslangen.
Gevaar door slingerende persluchtslangen.

Verminder het restrisico door het apparaat zorgvuldig en volgens de voorschriften te gebruiken en alle aanwijzingen op te volgen. Houd het werkgebied schoon en goed verlicht. Wanorde en onverlichte werkgebieden kunnen leiden tot ongelukken!

2.1 Algemene veiligheidsregels

• Meerdere gevaren! De veiligheidsinstructies moeten voor het afstellen, het bedrijf, de reparatie, het onderhoud en het vervangen van onderdelen aan de machine voor schroefverbindingen alsook voor het werken in de buurt van de machine worden gelezen en begrepen. Is dat niet het geval dan kan dat tot ernstig lichamelijk letsel leiden.
• De machine voor schroefverbindingen dient uitsluitend door hiervoor gekwalificeerd en geschoold bedieningspersoneel afgesteld, ingesteld of gebruikt te worden.
• Deze machine voor schroefverbindingen mag niet worden gewijzigd. Veranderingen kunnen de effectiviteit van de veiligheidsmaatregelen verminderen en de risico's voor de bediener verhogen.
• De veiligheidsaanwijzingen mogen niet verloren gaan. Geef ze aan de bediener.
• Gebruik nooit geen beschadigde machines.
• Controleer de bordjes op volledigheid en leesbaarheid. De machine moet regelmatig aan een inspectie worden onderworpen om te controleren of de machine met de in deze gebruikershandleiding vereiste duidelijk leesbare nominale waarden en aanduidingen is gekenmerkt. De gebruiker moet contact opnemen met de fabrikant om indien nodig vervangende bordjes te ontvangen.

2.2 Gevaren door eruit geslingerde delen

Bij een breuk van het werkstuk of van onderdelen of zelfs van het machinegereedschap zelf kunnen er met hoge snelheid delen worden uitgeslingerd.
- Bij een werkende machine voor schroefverbindingen resp. bij het vervangen van onderdelen aan de machine moet altijd een slagvaste oogbescherming worden gedragen. De vereiste graad van bescherming moet voor elk afzonderlijk gebruik apart worden beoordeeld.
- Er moet voor worden gezorgd dat het werkstuk veilig is bevestigd.

2.3 Gevaren door vastraken

Er kan gevaar bestaan voor verstikking, scalpering en/of snijwonden wanneer loszitten-de kleding, sieraden, halskettingen, haren of handschoenen niet van de machine en de bijbehorende toebehoren vandaan gehouden worden.
- Handschoenen kunnen in de draaiende aandrijving verstrikt raken, wat letsel of breuk van de vingers kan veroorzaken.
- Ronddraaiende doppen en verlengstukken kunnen gemakkelijk vastraken/winden in met rubber of metaal versterkte handschoenen.
Draag geen loszittende handschoenen of handschoenen met ingesneden of versleten handschoenvingers.
■ Houd nooit de aandrijving, de contactdoos of de aandrijvingverlenging vast.
■ Houd uw handen uit de buurt van de draaiende aandrijving.

2.4 Gevaren tijdens bedrijf

• Bij het gebruik van de machine kunnen de handen van de bediener worden blootgesteld aan risico's als gevolg van pletten, slaan, snijden, schuren en hitte. Draag geschikte handschoenen ter bescherming van je handen.
• De bediener en het onderhoudspersoneel moeten fysiek in staat zijn om met de grootte, maten en het vermogen van de machine om te gaan.
• Houd de machine correct vast: Wees klaar om de gebruikelijke of plotselinge bewegingen tegen te gaan - houd beide handen gereed.
• Let erop dat je lichaam in evenwicht is en dat je een stevige grip hebt.
  In gevallen waarin hulpmiddelen nodig zijn om het reactiekoppel op te vangen, verdient het aanbeveling zoveel mogelijk gebruik te maken van een ophanginrichting. Indien dit niet mogelijk is, worden zijdelingse handgrepen aanbevolen voor machines met rechte handgrepen en voor machines met pistoolgreep. In ieder geval wordt aanbevolen hulp-middelen te gebruiken om het reactiekoppel te registreren als het groter is dan 4 Nm voor machines met rechte handgrepen, groter dan 10 Nm voor machines met pistoolgrepen en groter dan 60 Nm voor offset-schroevendraaiers.
  In geval van een onderbreking van de energievoorziening laat je de trekker los.
• Gebruik alleen de in deze gebruikershandleiding aanbevolen smeermiddelen.
  ■ Vingers kunnen worden verbrijzeld in moerdraaiers met een open platte kop.
• Gebruik het gereedschap niet in krappe ruimtes en zorg ervoor dat uw handen niet gekneld raken tussen de machine en het werkstuk, vooral bij het losdraaien.

2.5 Gevaren door herhaalde bewegingen

• Bij het gebruik van een machine voor schroefverbindingen voor het uitvoeren van werkgerelateerde activiteiten kan bij de bediener een onaangenaam gevoel in de handen en armen evenals in de nek en ter hoogte van de schouders en andere lichaamsdelen ontstaan.
  Bij het gebruik van een machine voor schroefverbindingen moet de bediener een comfortabele houding van het lichaam aannemen en daarbij op een stevige grip letten en ongunstige houdingen van het lichaam of houdingen waarbij het evenwicht moeilijk bewaard kan worden vermijden. De bediener moet tijdens het verloop van lang durende werkzaamheden zijn lichaamshouding veranderen wat nuttig kan zijn bij het voorkomen van ongemak en vermoeidheid.
• Indien de bediener symptomen ervaart zoals aanhoudend of herhaald optredende onpasselijkheid, ongemak, kloppen, pijn, jeuk, gevoelloosheid, branderigheid of stijfheid, mogen deze tekenen niet worden genegeerd. De bediener moet een hiervoor gekwalificeerde medicus raadplegen.

2.6 Gevaren door accessoires

Koppel de machine voor schroefverbindingen voor de inbouw of het vervangen van het machinegereedschap of van accessoires van de energievoorziening los.
- Raak de slagbussen of accessoires tijdens de slag niet aan, omdat dit het risico op snijwonden, brandwonden of verwondingen door trillingen kan verhogen.

• Gebruik uitsluitend accessoires en verbruiksmaterialen van de maten en types die in deze gebruikershandleiding worden aanbevolen. Gebruik geen andere types of maten van de accessoires en verbruiksmaterialen.
• Gebruik alleen slagmoerdoppen die in goede staat verkeren, want door een slechte staat van handdoppen en toebehoren kunnen deze bij gebruik met slagmoersleutels breken en worden weggeslingerd.

2.7 Gevaren op de werkplek

• Vervangen, struikelen en vallen zijn de belangrijkste redenen voor Verwondingen op de werkplek. Let op oppervlakken die door het gebruik van de machine glad geworden kunnen zijn en op struikelgevaar door de luchtslang.
• Ga in een onbekende omgeving voorzichtig te werk. Er kunnen verborgen gevaren door stroom of andere toevoerleidingen aanwezig zijn.
• Deze machine voor schroefverbindingen is niet bestemd voor het gebruik in een explosiegevoelige atmosfeer en niet geïsoleerd tegen het contact met elektrische stroombronnen.
  Zorg ervoor dat er geen elektrische leidingen, gasleidingen enz. aanwezig zijn die in geval van beschadiging door het gebruik van de machine gevaar op kunnen leveren.

2.8 Gevaren door stof en dampen

• De bij het gebruik van machines voor schroefverbindingen ontstane stoffen en dampen kunnen schadelijke gevolgen hebben voor de gezondheid (zoals kanker, geboorteafwijkingen, astma en/of dermatitis); het uitvoeren van een risicobeoordeling in verband met deze gevaren en het implementeren van passende controlemechanismen is van essenti-eel belang.
  Bij de risicobeoordeling moeten ook de bij het gebruik van de machine ontstaande stoffen en de daarbij mogelijk opwervelende reeds aanwezige stoffen worden betrokken.
• De afvoerlucht moet dusdanig worden afgevoerd dat het opwervelen van stof in stoffige omgevingen tot een minimum gereduceerd wordt.
• Indien er stoffen of dampen ontstaan moet de belangrijkste taak zijn om deze waar ze vrijkomen te controleren.
  Alle bij het opvangen, wegzuigen of voor het onderdrukken van stof of dampen in de lucht voorziene inbouwdelen of accessoires van de machine moeten volgens de aanwijzingen van de fabrikant worden ingezet en onderhouden.
• Gebruik ademhalingsbeschermingsmiddelen zoals die in de gezondheids- en veiligheidsvoorschriften worden vereist.

2.9 Gevaren door geluid

Blootstelling aan hoge geluidsniveaus kan bij onvoldoende gehoorbescherming tot permanente gehoorschade, gehoorverlies en andere problemen leiden zoals tinnitus (rinkelen, suizen, fluiten of zoemen in het oor); het uitvoeren van een risicobeoordeling in verband met deze gevaren en het implementeren van passende controlemechanismen is van essentieel belang.

• Tot de voor het verminderen van het risico geschikte regelgevingsmechanismen horen maatregelen zoals bv. het gebruik van isolatiematerialen om het optreden van "rinkelen-de geluiden" op de werkstukken te voorkomen.
• Gebruik gehoorbeschermingsmiddelen zoals die in de aanwijzingen van de plaatselijke voorschriften inzake gezondheid en veiligheid op het werk worden vereist.
• De machine voor schroefverbindingen moet volgens de in deze handleiding opgenomen aanbevelingen worden gebruikt en onderhouden om een onnodige verhoging van het geluidsniveau te voorkomen.
• Als het luchtgereedschap een geluiddemper heeft, zorg er dan altijd voor dat deze op zijn plaats zit en in goede staat is wanneer u het luchtgereedschap gebruikt.
• De verbruiksmaterialen/het machinegereedschap moeten volgens de aanbevelingen in deze handleiding worden gekozen, onderhouden en vervangen om een onnodige verhoging van het geluidsniveau te voorkomen.

2.10 Gevaren door trillingen

Blootstelling aan trillingen kan schade aan de zenuwen en verstoringen van de bloedcirculatie in handen en armen veroorzaken.
■ Houd uw handen uit de buurt van de moerdraaierbussen.
- Draag bij het werken in een koude omgeving warme kleding en houd uw handen warm en droog.
Als u gevoelloosheid, tintelingen of pijn in uw vingers of handen voelt, of als de huid van uw vingers of handen wit kleurt, stop dan met het werken met de machine voor schroefverbindingen en raadpleeg een arts.
- De machine voor schroefverbindingen moet volgens de in deze handleiding worden opgenomen aanbevelingen gebruikt en onderhouden om een onnodige versterking van de trillingen te voorkomen.
- Gebruik geen versleten of slecht passende contactdozen en verlengstukken, aangezien dit hoogstwaarschijnlijk zal leiden tot een aanzienlijke versterking van de trillingen.
- De verbruiksmaterialen/het machinegereedschap moeten volgens de aanbevelingen in deze handleiding worden gekozen, onderhouden en vervangen om een onnodige versterking van de trillingen te voorkomen.
- Indien mogelijk moeten contactdoosfittingen worden gebruikt.
- Gebruik om het gewicht van de machine te ondersteunen indien mogelijk een standaard, spanner of compensatievoorziening.
- Houd de machine met een niet te strakke maar veilige greep vast met behoud van de vereiste hand-reactiekrachten, omdat het risico van trillingen gewoonlijk toeneemt naarmate de grijpkracht groter wordt.

2.11 Extra veiligheidsinstructies voor pneumatische machines

■ Perslucht kan ernstig letsel veroorzaken:

Wanneer de machine niet in gebruik is, voor het vervangen van accessoires of voor het uitvoeren van reparatiewerken, moet u altijd de luchttoevoer afsluiten, de luchtslang drukloos maken en de machine loskoppelen van de persluchttoevoer.

Richt de luchtstroom nooit naar jezelf of naar andere personen.

Rondslande slangen kunnen ernstig letsel veroorzaken. Controleer derhalve altijd of de slangen en hun bevestigingsmiddelen onbeschadigd zijn en of ze niet zijn losgeraakt.
- Koude lucht moet worden weggetrokken van de handen.
- Gebruik geen snelkoppelingen op de gereedschapsinlaat van slagmoersleutels en impulssleutels. Gebruik voor slangverbindingen met schroefdraad alleen die van gehard staal (of een materiaal met een vergelijkbare slagvastheid).
- Bij gebruik van universele draaikoppelingen (klauwkoppelingen) moeten borgpennen worden gebruikt en gebruik Whipcheck-slangbeveiligingen om bescherming te bieden indien de verbinding van de slang met de machine of tussen slangen onderling niet ge- maakt kan worden.
Zorg ervoor dat de op de machine aangegeven maximumdruk niet wordt overschreden.
In koppelgeregelde machines met continue rotatie heeft de luchtdruk een veiligheidsrelevant effect op de prestaties. Daarom moeten eisen worden gesteld aan de lengte en de diameter van de slang.
Draag pneumatische machines nooit aan de slang.

3. Voor de inbedrijfstelling

3.1 Oliesmering

Door regelmatig smeren wordt schade door wrijving en corrosie voorkomen. Er zijn twee manieren om uw machine te smeren.

3.1.1 Smering van de eenheid

- Smeer het pneumatisch werktuig telkens voordat u het in bedrijf neemt.

Draai de stelschroef los met de inbussleutel 9 en doe 3-5 druppels speciale persluchtolie in de opening.
Doe 3-5 druppels speciale persluchtolie in de insteeknippel 3.

- Dit is voldoende voor 10 minuten durend permanent gebruik.

3.1.2 Smering met het persluchtsmeer-toestel

Het meegeleverde persluchtsmeertoestel 8 smeert het persluchtapparaat continu en optimaal:

Controleer de werking en de sterkte van het persluchtsmeertoestel 8 vóór elk gebruik. Anders bestaat er gevaar voor letsel omdat het product defect kan raken of de olie eruit kan spatten.

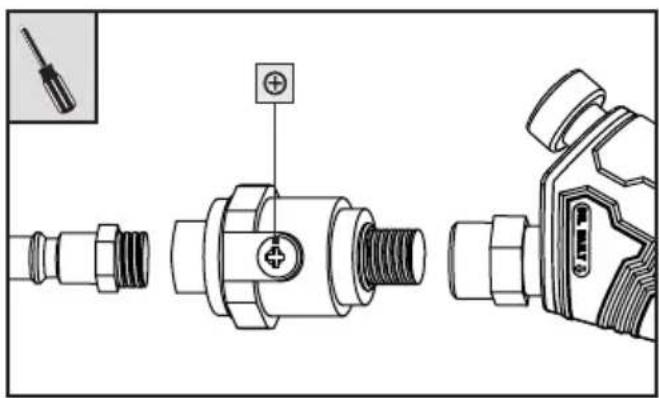

Houd het persluchtsmeertoestel 8 zo dat de inlaatschroef + naar boven wijst.
Draai ^1 eerst de inlaatschroef uit het persluchtsmeertoestel 8.
- Vul het persluchtsmeertoestel 8 met een voldoende hoeveelheid olie.
■ Schroef ⬇ de inlaatschroef ⊕ opnieuw in.
- Plaats nu het persluchtsmeertoestel 8 in het persluchtgereedschap en schroef deze vast.

OPMERKING: Omwikkel alle schroefverbindingen met teflontape (niet meegeleverd).

OPMERKING: Wij raden een speciale per-sluchtolie aan, b.v. van GÜDE, Metabo, E-COLL of Einhell.

OPMERKING: U kunt voor de smering ook een persluchtonderhoudseenheid gebruiken. Deze garandeert een regelmatige smering.

3.2 Aansluiting op de persluchtbron

De machine voor schroefverbindingen mag uitsluitend met gereinigde, met olie-nevel bespoten perslucht worden gebruikt.
- De persluchtleiding mag geen condenswater bevatten.
- De maximale werkdruk van 6,3 bar mag niet worden overschreden.
Zorg ervoor dat de werkdruk niet lager is dan 6,3 bar. Deze machine voor schroefverbindingen is alleen voor deze werkdruk geconstrueerd.
- Om de werkdruk te regelen moet de compressor met een drukregelaar zijn uitgerust.

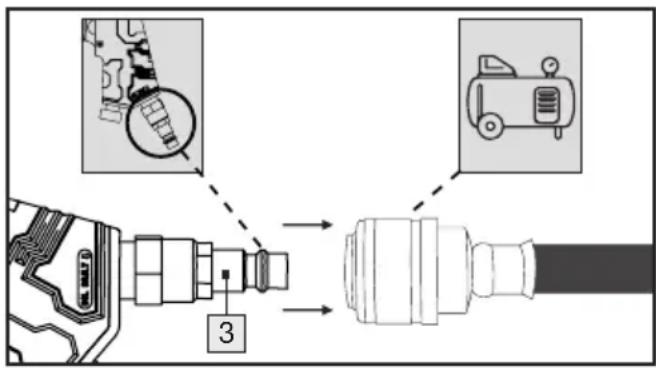

■ Sluit de insteeknippe ^3 aan op de toevoerslang van een compressor.

3.3 Doppen voor ratelsleutel erin zetten/vervangen

Koppel de machine voor schroefverbindingen voor de inbouw of het vervangen van het machinegereedschap of van accessoires van de energievoorziening los.
■Moerdoppen 6 op de vierkant bevestiging 1 steken. Zorg ervoor dat de moerdoppen 6 goed vastzit.

4. Inbedrijfstelling

4.1 Inschakelen

■ Haal de trekker 5 over om het apparaat in te schakelen.

4.2 Uitschakelen

Laat de trekker 5 los. Koppel het apparaat altijd na het verrichten van uw werk los van de persluchtbron.

4.3 Draairichting omschakelen

WAARSCHUWING

De draairichtingschakelaar 2 mag alleen worden versteld wanneer het toestel stilstaat.

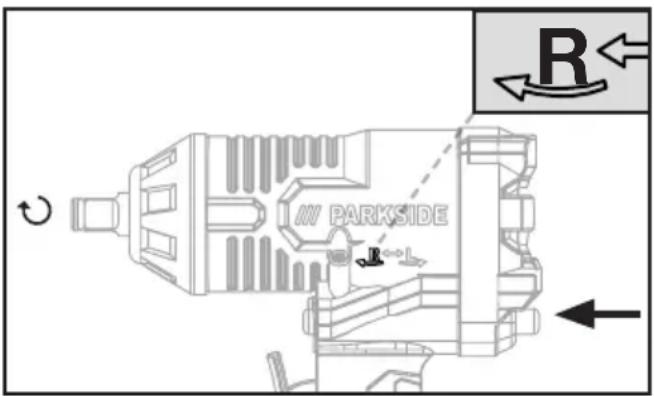

- Om bijvoorbeeld moeren vast te zetten, drukt u de draairichtingschakelaar 2 naar binnen. De modus met richting naar rechts is zo ingesteld. De vierkante bevestiging 1 draait met de wijzers van de klok mee.

PARKSIDE R←L R←

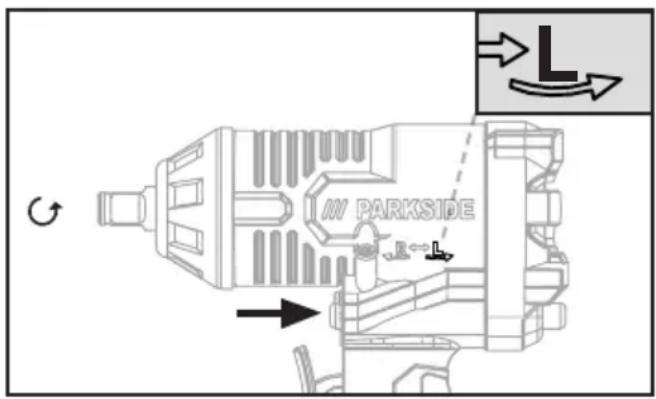

- Om bijvoorbeeld moeren vast te zetten, drukt u de draairichtingschakelaar 2 naar binnen. De modus met richting naar links is zo ingesteld. De vierkante bevestiging 1 draait tegen de klok in.

PARKSIDE

4.4 Draaimoment instellen

WAARSCHUWING

De koppelregelaar 4 mag alleen worden versteld wanneer het toestel stilstaat.

Druk op de koppelregelknop 4 en stel het gewenste koppelbereik in door eraan te draaien. Laat de gewenste stand op zijn plaats vastklikken bij de ▲markering.

Stand	Koppel
1	Nm
2	Nm
3	Nm
4	Nm

5. Onderhoud, reiniging en opslag

Koppel voor onderhoudswerken het apparaat los van de persluchtbron.

• De volgende punten kunnen worden beschouwd als een lijst van bedieningsstappen die de gebruiker voor het onderhoud, de reiniging en de opslag van het toestel moet uitvoeren.
• Door regelmatig preventief onderhoud te plegen garandeert u de veiligheid van de machine voor schroefverbindingen.
• Ongeacht het aantal werkzaamheden resp. bedieningen, onderhoudt en reinigt u het apparaat na elk gebruik.
• Neem de in deze gebruikershandleiding vermelde instructies voor de verwijdering in acht. Ondeskundige verwijdering kan schadelijk zijn voor het milieu of uw gezondheid.
• Een voldoende en steeds intacte oliesmering is voor het optimaal functioneren van cruciaal belang (zie het hoofdstuk Oliesmering).
• Controleer het toerental na elk gebruik. Het toerental moet regelmatig worden gecontroleerd.
  ■ Naelkonderhoudenelkeservicevoertueen eenvoudige controle van het trillingsni-veau uit.
• Gebruik alleen originele onderdelen resp. reserveonderdelen van de fabrikant, anders kunnen de gezondheid en veiligheid van de bedieners in gevaar komen. Neem bij twijfel contact op met ons serviceteam.

• Reinig het apparaat vóór het onderhoud van gevaarlijke stoffen die zich (door de arbeidsprocessen) op het apparaat kunnen hebben afgezet. Vermijd elk huidcontact met deze stoffen. Wanneer de huid met gevaarlijke stoffen in aanraking komt, kan dit tot ernstige dermatitis leiden. Indien zich tijdens de onderhoudswerken stof ontwikkelt of wanneer dit wordt opgewerveld, kan dit worden ingeademd.

• Draag steeds beschermende handschoenen en een beschermingsmasker!
  ■ Reinig de behuizing van het apparaat uitsluitend met een licht vochtige, zachte doek. Gebruik in geen geval scherpe en/of krassende reinigingsmiddelen.

• Het apparaat mag uitsluitend door geïnstrueerde personen worden bediend en onderhouden. Reparaties mogen alleen door gekwalificeerde personen worden uitgevoerd.
• Controles, instellingen en onderhoudswerken moeten indien mogelijk door dezelfde persoon of diens plaatsvervanger worden uitgevoerd en in een onderhoudslogboek worden vastgelegd.
  Bewaar het apparaat en de gebruikershandleiding in de meegeleverde draagkoffer. Sla het apparaat en de accessoires erbij op een donkere, droge plaats op die stof- en vorstvrij is.
• Oliefles 10 koel bewaren. Bewaar de verpakking goed gesloten op een droge, goed geventileerde plaats. Uit de buurt van vuur en hitte houden. Verwijderd houden van eetwaren en sterke oxiden. Achter slot en grendel bewaren.

6. Afvalverwijdering

Pneumatisch werktuig, accessoires en de verpakking* moeten milieuvriendelijk afgevoerd en gerecycled worden.
Hoe u het versleten apparaat en de accessoires af kunt voeren, kunt u navragen bij uw gemeente- of stadsbestuur.

De verpakking bestaat uit milieu-vriendelijke materialen, die u kunt verwijderen via de plaatselijke recyclingpunten.

Deze logo's zijn alleen geldig voor Spanje.

FR LE TRI + FACILE ÉLÉMENTS D'EMBALLAGE BAC DE TRI

Het Triman-logo geldt alleen voor Frankrijk.

Let op de etikettering van de verpakkingsmaterialen bij het scheiden van afval, deze zijn gemarkeerd met afkortingen (a) en nummers (b) met de volgende betekenis 1–7: Kunststoffen/20–22: Papier en Karton/80-98: Composieten.

6.1 Milieuvriendelijkheid en verwijdering van materiaal

Smeerolie mag niet in de bodem, het water of het afvalwater terechtkomen. Smeerolie is speciaal afval dat op de juiste manier moet worden verwijderd. Neem de plaatselijke voorschriften in acht. Lever de smeerolie alsook verpakking, die restanten bevatten, bij uw plaatselijke inzamelpunt, tankstation of oliehandelaar.

* Niet-verontreinigde of gereinigde verpakkingen kunnen worden gerecycleerd.

7. Garantie van ROWI Germany GmbH

Geachte klant,

U ontvangt op dit toestel 3 jaar garantie vanaf de aankoopdatum. In geval van gebreken aan dit product komen aan u wettelijke rechten jegens de verkoper van het product toe. Deze wettelijke rechten worden onze hiernavolgend weergegeven garantie niet ingeperkt.

Garantievoorwaarden

De garantietermijn begint op de aankoopdatum. Gelieve de oorspronkelijke kassabon goed te bewaren. Deze is benodigd als bewijs voor de aankoop.

Indien binnen drie jaar na de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons - naar ons goeddunken - gratis voor u gerepareerd of vervangen, ofwel wordt de koopprijs vergoed. Deze garantieverstrekking vergt dat binnen de termijn van drie jaar het defecte toestel en het aankoopbewijs (kassabon) bezorgd worden en dat schriftelijk kort beschreven wordt waarin het gebrek bestaat en wanneer dit is opgetreden.

Indien het defect door onze garantie gedekt wordt, krijgt u het gerepareerde of een nieuw product terug. Met reparatie of vervanging van het product begint geen nieuwe garantietermijn.

Waarborgperiode en wettelijke reclamaties

De waarborgperiode wordt niet verlengd door de wettelijke garantie. Dit geldt eveneens voor vervangen en gerepareerde onderdelen. Schade en gebreken die eventueel reeds bij de aankoop aanwezig zijn, moeten onmiddellijk na het uitpakken gemeld worden. Reparaties die na het verstrijken van de waarborgperiode nodig worden, zijn tegen betaling.

Omvang van de waarborg

Het toestel werd zorgvuldig overeenkomstig strenge kwaliteitsrichtlijnen geproduceerd en vóór levering plichtsgetrouw getest.

De waarborg geldt voor materiaal- of fabricagefouten. Deze waarborg omvat geen productonderdelen die aan normale slijtage blootstaan en derhalve als sleetonderdelen kunnen worden beschouwd, noch beschadigingen van breekbare onderdelen, bv. schakelaars, accu's of onderdelen uit glas.

Deze waarborg komt te vervallen indien het product beschadigd, dan wel niet naar behoren gebruikt of onderhouden werd. Voor een vakkundig gebruik van het product moeten alle instructies uit de bedieningshandleiding nauwlettend nageleefd worden. Gebruiksdoelen en handelingen die in de bedieningshandleiding ontraden of waarvoor gewaarschuwd wordt, moeten absoluut voorkomen worden.

Het toestel is louter voor privégebruik bedoeld, niet voor commercieel gebruik. Bij verkeerd gebruik of onvakkundige behandeling, gebruik van geweld en bij ingrepen die niet door onze geautoriseerde servicevestiging uitgevoerd werden, komt de garantie te vervallen.

Procedure in geval van garantie

Om uw verzoek snel te kunnen af handelen, volgt u de volgende instructies:

Houd voor alle vragen de kassabon en het artikelnummer (IAN 465612_2404) bij de hand als bewijs van aankoop.
Raadpleeg het typeplaatje op het product, een gravure op het product, de titelpagina van uw gebruiksaanwijzing (linksonder) of de sticker op de achterkant of onderkant van het product voor het artikelnummer.
Als er functionele storingen of andere defecten optreden, neem dan eerst telefonisch of per e-mail contact op met de hieronder genoemde serviceafdeling.

- U kunt dan een als defect geregistreerd product kosteloos opsturen naar het serviceadres dat u is opgegeven, met bijvoeging van het aankoopbewijs (kassabon) en met vermelding van wat het defect is en wanneer het defect is opgetreden.

PDF ONLINE parkside-diy.com

U kunt deze en vele andere handleidingen bekijken en downloaden op parkside-diy. com. Deze QR-code brengt u rechtstreeks naar parkside-diy.com. Selecteer uw land en zoek naar de handleidingen met behulp van het zoekmasker. Het invoeren van het artikelnummer (IAN) 465612_2404 brengt u naar de gebruiksaanwijzing van uw artikel.

8. Service

Indien er problemen optreden met de werking van uw ROWI Germany-product, gaat u als volgt te werk:

Contactopname

U bereikt het serviceteam van ROWI Germany op:

ROWI Germany GmbH

(gratis vanuit het vaste net)

IAN 465612_2404

De meeste problemen kunnen reeds in het kader van de competente, technische adviesverstrekking van ons serviceteam verholpen worden.

9. Vertaling van de oorspronkelijke verklaring van overeenstemming C€

Wij van ROWI Germany GmbH, Werner-von-Siemens-Str. 27, 76694 Forst in Duitsland, verklaren hiermee dat dit product met de volgende normen, normatieve documenten en EU-richtlijnen overeenkomt:

Machinerichtlijn: 2006/42/EG

Toegepaste geharmoniseerde normen:

EN ISO 11148-6:2012

Omschrijving van het apparaat:

Perslucht-slagschroevendraaier

Jaar van productie: 10/2024

Lotnummer: IAN 465612_2404

Verantwoordelijke voor de documentatie:

Marc Stockenberger

Plaats: Forst

Datum/handtekening fabrikant:

06.08.2024

Marc Stockenberger

Directeur

Wij houden ons het recht voor technische wijzigingen aan te brengen in het belang van verdere ontwikkelingen.

1. Úvod ...54

Stand van de informatie · Stav informácií ·
