BEDIENUNGSANLEITUNG PDSS 850 A1 PARKSIDE

Originalbetriebsanleitung

NL BE

PERSLUCHT-SLAGSCHROE- VENDRAAIER

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR BE CH

Werner-von-Siemens-Str. 27

76694 Forst

GERMANY

[e-mail]

Service-Hotline: [phone]

1.1 Bestimmungsgemäße Verwendung .. 20....
1.2 Lieferumfang 20
1.3 Ausstattung .. 20
1.4 Technische Daten..20

2. Sicherheitshinweise ... 22

2.1 Allgemeine Sicherheitsregeln 22
2.2 Gefährdungen durch herausgeschleuderte Teile .. 23
2.3 Gefährdungen durch Verfangen .. 23.
2.4 Gefährdungen im Betrieb 23
2.5 Gefährdungen durch wiederholte Bewegungen .. 24
2.6 Gefährdungen durch Zubehörteile . 24
2.7 Gefährdungen am Arbeitsplatz .. 25.
2.8 Gefährdungen durch Staub und Dämpfe 25
2.9 Gefährdungen durch Lärm 25
2.10 Gefährdungen durch Schwingungen 26
2.11 Zusätzliche Sicherheitsanweisungen für pneumatische Maschinen 26

3. Vor der Inbetriebnahme

3.1 Ölschmierung 27
3.1.1 Schmierung am Gerät 27
3.1.2 Schmierung mit dem Druckluft-Öler 27
3.2 Anschluss an die Druckluftquelle 28
3.3 Stecknüsse einsetzen/wechseln 28

4. Inbetriebnahme

4.1 Einschalten 28
4.2 Ausschalten 28
4.3 Drehrichtung umschalten 28
4.4 Drehmoment einstellen..29....

5. Wartung, Reinigung und Lagerung

6. Entsorgung

6.1 Umweltverträglichkeit und Materialentsorgung 30

7. Garantie der ROWI Germany GmbH

8. Service

9. Original-Konformitätserklärung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

1.1 Bestimmungsgemäße Verwendung

Dieses Gerät eignet sich zum einfachen Anziehen oder Einsetzen von Befestigungselementen mit Gewinde bei Montage- oder Reparaturarbeiten sowie zum Lösen von Bolzen beim Radwechsel. Dieses Gerät darf nur mit einer Druckluftversorgung angetrieben werden. Der maximal zulässige Arbeitsdruck darf nicht überschritten werden. Dieses Gerät darf nicht mit explosiven oder brennbaren Gasen betrieben werden! Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß, birgt erhebliche Unfallgefahren und ist außerdem nicht gestattet. Für aus bestimmungswidriger Verwendung entstandene Schäden übernehmen wir keine Haftung. Das Gerät ist nur für den privaten Einsatz bestimmt und darf weder kommerziell noch industriell genutzt werden.

1.2 Lieferumfang

1 Druckluft-Schlagschrauber
1 Ölflasche
1 Druckluft-Öler
1 Stecknippel ¼" (6,35 mm - vormontiert)
3 Stecknüsse (17, 19, 22 mm)

1 Verlängerungsaufsatz
1 Tragekoffer
1 Betriebsanleitung

1.3 Ausstattung

1 Vierkantaufnahme
2 Drehrichtungsumschalter
3 Stecknippel
4 Abzugshebel
5 Stecknüsse
6 Verlängerungsaufsatz
7 Druckluft-Öler
8 Ölflasche

1.4 Technische Daten

Bemessungsluftdruck: max. 6,3 bar
Bemessungsdrehzahl: 7000 min ^-1
Werkzeugaufnahme: 12 “ (12,7 mm)
Nm Drehmoment U: max. 750 Nm Drehmoment U: max. 850 Nm Empfohlenes Drehmoment : 550 Nm

Maße:186 x 215 x 68 mm

Masse: 1960 g

Empfohlener Schlauch:

Ø >8,5 mm <10 m Schlauch

Lärmemissionswerte

Messwert für Lärm ermittelt entsprechend ISO 15744:

Schalldruckpegel L_nA = 85,8 dB (A)

Unsicherheit K_pA = 3 dB

Schallleistungspegel L_WA = 96,8 dB (A)

Unsicherheit K_WA = 3 dB

WARNUNG!

Die in diesen Anweisungen angegebenen Lärmemissionswerte sind entsprechend einem in ISO 15744 genormten Messverfahren gemessen worden und können für den Gerätevergleich verwendet werden. Die Lärmemissionswerte werden sich entsprechend dem Einsatz des Druckluftwerkzeugs verändern und können in manchen Fällen über dem in diesen Anweisungen angegebenen Werten liegen. Die Lärmemissionsbelastung könnte unterschätzt werden, wenn das Druckluftwerkzeug regelmäßig in solcher Weise verwendet wird.

HINWEIS

Für eine genaue Abschätzung der Lärmemissionsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Lärmemissionsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Schwingungsemissionswert (Deklaration nach EN 12096)

Schwingungsgesamtwert ermittelt entsprechend ISO 28927-2

Schwingungen*: a_h = 2,99 m/s^2

Unsicherheit: K = 0,61 m/s²

* Auf die Hände der Bedienungsperson übertragenen Schwingungen

WARNUNG!

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in ISO 28927-2 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Die Schwingungsemissionen können während der tatsächlichen Benutzung des

Druckluftwerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Druckluftwerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet und was für ein Zubehörteil eingesetzt wird.

Die Schwingungsbelastung könnte unterschätzt werden, wenn das Druckluftwerkzeug regelmäßig in solcher Weise verwendet wird.

HINWEIS

Versuchen Sie, die Belastung so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind:

■ Die Wartung des Geräts entsprechend dieser Anleitung,
das Tragen von Handschuhen beim Gebrauch des Werkzeugs,
- die Begrenzung der Arbeitszeit bzw. die Planung ihrer Arbeitsschritte, sodass Sie stark vibrierende Geräte nicht über Tage benutzen müssen.

Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Druckluftwerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Erläuterungen zu allen auf der Maschine für Schraubverbindungen zu findenden Symbolen

	WARNUNGVor der Inbetriebnahme die Bedienungsanleitung lesen.
	Drehrichtung
	Augenschutz tragen
	Atemschutz tragen
	Gehörschutz tragen
	Schutzhandschuhe tragen

2. Sicherheitshinweise

HINWEIS

Wenn Druckluftwerkzeuge eingesetzt werden, müssen grundlegende Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, eines Stromschlags und Verletzungen von Personen auszuschließen.

Die in dieser Bedienungsanleitung zur Verfügung gestellten Informationen sind eine wichtige, jedoch nicht die alleinige Grundlage für die sichere Verwendung der Maschine. Die angegebenen Gefährdungen sind für den allgemeinen Gebrauch von handgehaltenen Druckluft-Schlagschraubern vorhersehbar. Jedoch muss darüber hinaus der Benutzer spezifische Risiken bewerten, die aufgrund jeder Verwendung auftreten können.

Restrisiken

Auch wenn Sie das Gerät vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Gerätes auftreten:

Rückschlag des Schlauchs bei unsachgemäßer Handhabung.
■ Sturzgefahr durch herumliegende Druckluftschläuche.
Gefährdung durch herumschlagende Druckluftschläuche.

Vermindern Sie das Restrisiko, indem Sie das Gerät sorgfältig und vorschriftsmäßig benutzen und alleAnweisungen befolgen. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen!

2.1 Allgemeine Sicherheitsregeln

• Mehrfache Gefährdungen! Die Sicherheitshinweise sind vor dem Einrichten, dem Betrieb, der Reparatur, der Wartung und dem Austausch von Zubehörteilen an der Maschine für Schraubverbindungen, sowie vor der Arbeit in der Nähe der Maschine zu lesen und müssen verstanden werden. Ist dies nicht der Fall, so kann dies zu schweren körperlichen Verletzungen führen.
  Die Maschine für Schraubverbindungen sollte ausschließlich von entsprechend qualifizierten und geschulten Bedienungspersonen eingerichtet, eingestellt oder verwendet werden.
  Diese Maschine für Schraubverbindungen darf nicht verändert werden. Veränderungen können die Wirksamkeit der Sicherheitsmaßnahmen verringern und die Risiken für die Bedienungsperson erhöhen.
  ■ Die Sicherheitsanweisungen dürfen nicht verloren gehen. Geben Sie sie der Bedienungsperson.
  Benutzen Sie niemals beschädigte Maschinen.

- Prüfen Sie Schilder und Aufschriften auf Vollständigkeit und Lesbarkeit. Die Maschine muss regelmäßig einer Inspektion unterzogen werden, um zu überprüfen, dass die Maschine mit den in dieser Bedienungsanleitung geforderten deutlich lesbaren Bemessungswerten und Kennzeichnungen gekennzeichnet ist. Der Benutzer muss den Hersteller kontaktieren, um erforderlichenfalls Ersatzschilder zu erhalten.

2.2 Gefährdungen durch herausgeschleuderte Teile

• Bei einem Bruch des Werkstücks oder von Zubehörteilen oder gar des Maschinenwerkzeugs selbst können Teile mit hoher Geschwindigkeit herausgeschleudert werden.
• Beim Betrieb der Maschine für Schraubverbindungen bzw. beim Austausch von Zubehörteilen an der Maschine ist immer ein schlagfester Augenschutz zu tragen. Der Grad des erforderlichen Schutzes sollte für jede einzelne Verwendung gesondert bewertet werden.
  Es ist sicherzustellen, dass das Werkstück sicher befestigt ist.

2.3 Gefährdungen durch Verfangen

Es kann Erstickungs-, Skalpierungs- und/oder Schnittverletzungsgefahr bestehen, wenn locker sitzende Kleidung, Schmuck, Halsschmuck, Haare oder Handschuhe nicht von der Maschine und deren Zubehörteilen ferngehalten werden.
- Handschuhe können sich im drehenden Antrieb verfangen, was an den Fingern zu Verletzungen oder zum Bruch führen kann.
- Bei drehenden Antriebsfassungen und –verlängerungen kann es leicht zum Erfassen/Aufwickeln von gummierten oder metallverstärkten Handschuhen kommen.
- Tragen Sie keine lose sitzenden Handschuhe oder Handschuhe mit abgeschnittenen oder verschlissenen Handschuhfingern.
- Halten Sie niemals den Antrieb, die Fassung oder die Antriebsverlängerung fest.
■ Halten Sie Ihre Hände vom drehenden Antrieb fern.

2.4 Gefährdungen im Betrieb

• Beim Einsatz der Maschine können die Hände der Bedienungsperson Gefährdungen durch Quetschen, Schlagen, Schneiden, Abrieb und Wärme ausgesetzt sein. Tragen Sie geeignete Handschuhe zum Schutz der Hände.
  Die Bedienungsperson und das Wartungspersonal müssen physisch in der Lage sein, die Größe, die Masse und die Leistung der Maschine zu handhaben.
• Halten Sie die Maschine richtig: Seien Sie bereit, den üblichen oder plötzlichen Bewegungen entgegenzuwirken - halten Sie beide Hände bereit.
  Achten Sie darauf, dass Ihr Körper im Gleichgewicht ist und dass Sie sicheren Halt haben.
  In Fällen, in denen Hilfsmittel zum Aufnehmen des Reaktionsdrehmoments erforderlich sind, wird empfohlen, wann immer möglich eine Aufhängungsvorrichtung zu verwenden. Falls dies nicht möglich ist, werden Seitengriffe für Maschinen mit geradem Griff und Maschinen mit Pistolengriff empfohlen. In jedem Fall wird empfohlen, Hilfsmittel zur Aufnahme des Reaktionsdrehmoments zu verwenden, wenn es größer ist als 4 Nm bei Ma-

schinen mit geraden Griffen, größer als 10 Nm bei Maschinen mit Pistolengriff und größer als 60 Nm bei Winkelschraubern.

• Im Falle einer Unterbrechung der Energieversorgung, lassen Sie den Abzugshebel los.
  ■ Verwenden Sie nur die in dieser Bedienungsanleitung empfohlenen Schmiermittel.
  ■ Finger können in Mutterndrehern mit offenem Flachkopf gequetscht werden.
• Verwenden Sie das Werkzeug nicht in engen Räumen und achten Sie darauf, dass Ihre Hände nicht zwischen Maschine und Werkstück gequetscht werden, insbesondere beim Abschrauben.

2.5 Gefährdungen durch wiederholte Bewegungen

• Bei der Verwendung einer Maschine für Schraubverbindungen zum Durchführen von arbeitsbezogenen Tätigkeiten kann es möglicherweise bei der Bedienungsperson zu unangenehmen Empfindungen in den Händen und Armen sowie im Hals- und Schulterbereich oder an anderen Körperteilen kommen.
  Bei der Verwendung einer Maschine für Schraubverbindungen sollte die Bedienungsperson eine bequeme Körperhaltung einnehmen, dabei auf sicheren Halt achten und ungünstige Körperhaltungen oder solche, bei denen es schwierig ist, das Gleichgewicht zu halten, vermeiden. Die Bedienungsperson sollte im Verlauf von lang andauernden Arbeiten die Körperhaltung verändern, was hilfreich bei der Vermeidung von Unannehmlichkeiten und Ermüdung sein kann.
• Falls die Bedienungsperson Symptome wie z. B. andauerndes oder wiederholt auftretendes Unwohlsein, Beschwerden, Pochen, Schmerz, Kribbeln, Taubheit, Brennen oder Steifheit an sich wahrnimmt, sollten diese Anzeichen nicht ignoriert werden. Die Bedienungsperson sollte einen entsprechend qualifizierten Mediziner konsultieren.

2.6 Gefährdungen durch Zubehörteile

Trennen Sie die Maschine für Schraubverbindungen vor dem Einbau oder dem Auswechseln des Maschinenwerkzeugs oder von Zubehörteilen von der Energieversorgung.
Berühren Sie nicht Schlagfassungen oder Zubehörteile während des Schlagvorgangs, weil dies die Gefährdung durch Schneiden, Verbrennen oder Verletzungen durch Schwingungen erhöhen kann.
- Verwenden Sie ausschließlich Zubehörteile und Verbrauchsmaterialien der in dieser Bedienungsanleitung empfohlenen Größen und Typen. Verwenden Sie keine anderen Typen oder Größen der Zubehörteile und Verbrauchsmaterialien.
■ Verwenden Sie ausschließlich Schlagfassungen in gutem Arbeitszustand, denn ein mangelhafter Zustand von Handfassungen und Zubehörteilen kann dazu führen, dass diese bei der Verwendung mit Schlagschraubern zerbrechen und herausgeschleudert werden.

2.7 Gefährdungen am Arbeitsplatz

Ausrutschen, Stolpern und Stürzen sind Hauptgründe für Verletzungen am Arbeitsplatz. Achten Sie auf Oberflächen, die durch den Gebrauch der Maschine rutschig geworden sein können, und auf durch den Luftschlauch bedingte Stolpergefahren.
Gehen Sie in unbekannten Umgebungen mit Vorsicht vor. Es können versteckte Gefährdungen durch Strom- oder sonstige Versorgungsleitungen gegeben sein.
Diese Maschine für Schraubverbindungen ist nicht zum Einsatz in explosionsfähigen Atmosphären bestimmt und nicht gegen den Kontakt mit elektrischen Stromquellen isoliert.
- Stellen Sie sicher, dass keine elektrischen Leitungen, Gasrohrleitungen usw. vorhanden sind, die im Falle der Beschädigung durch die Verwendung der Maschine zu einer Gefährdung führen könnten.

2.8 Gefährdungen durch Staub und Dämpfe

Die beim Einsatz von Maschinen für Schraubverbindungen entstehenden Stäube und Dämpfe können gesundheitliche Schäden (wie z. B. Krebs, Geburtsfehler, Asthma und/oder Dermatitis) verursachen; es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und entsprechende Regelungsmechanismen zu implementieren.
In die Risikobewertung sollten die bei der Verwendung der Maschine entstehenden Stäube und die dabei möglicherweise aufwirbelnden vorhandenen Stäube einbezogen werden.
Die Abluft ist so abzuleiten, dass die Aufwirbelung von Staub in staubhaltigen Umgebungen auf ein Mindestmaß reduziert wird.
- Falls Stäube oder Dämpfe entstehen, muss die Hauptaufgabe sein, diese am Ort ihrer Freisetzung zu kontrollieren.
Alle zum Auffangen, Absaugen oder zur Unterdrückung von Flugstaub oder Dämpfen vorgesehenen Einbau- oder Zubehörteile der Maschine sollten den Anweisungen des Herstellers entsprechend eingesetzt und gewartet werden.
■ Verwenden Sie Atemschutzausrüstungen wie nach den Arbeits- und Gesundheitsschutzvorschriften gefordert.

2.9 Gefährdungen durch Lärm

Die Einwirkung hoher Lärmpegel kann bei ungenügendem Gehörschutz zu dauerhaften Gehörschäden, Hörverlust und anderen Problemen, wie z. B. Tinnitus (Klingeln, Sausen, Pfeifen oder Summen im Ohr), führen; es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und entsprechende Regelungsmechanismen zu implementieren.
- Zu den für die Risikominderung geeigneten Regelungsmechanismen gehören Maßnahmen wie z. B. die Verwendung von Dämmstoffen, um an den Werkstücken auftretende „Klingelgeräusche“ zu vermeiden.
■ Verwenden Sie Gehörschutzausrüstungen nach den Anweisungen der hiesigen Arbeits- und Gesundheitsschutzvorschriften gefordert.
Die Maschine für Schraubverbindungen ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um eine unnötige Erhöhung des Lärmpegels zu vermeiden.

Verfügt das Druckluftwerkzeug über einen Schalldämpfer, ist stets sicherzustellen, dass dieser beim Betrieb des Druckluftwerkzeugs vor Ort ist und sich in einem guten Arbeitszustand befindet.
Die Verbrauchsmaterialien/Maschinenwerkzeuge sind den Empfehlungen dieser Anleitung entsprechend auszuwählen, zu warten und zu ersetzen, um eine unnötige Erhöhung des Lärmpegels zu vermeiden.

2.10 Gefährdungen durch Schwingungen

Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursachen.
- Halten Sie ihre Hände von den Fassungen der Mutterndreher fern.
- Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie ihre Hände warm und trocken.
■ Falls Sie ein Taubheitsgefühl, Kribbeln oder Schmerzen in Ihren Fingern oder Händen feststellen oder sich die Haut an Ihren Fingern oder Händen weiß verfärbt, stellen Sie die Arbeit mit der Maschine für Schraubverbindungen ein, konsultieren Sie einen Arzt.
Die Maschine für Schraubverbindungen ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um eine unnötige Verstärkung der Schwin- gungen zu vermeiden.
- Verwenden Sie keine verschlissenen oder schlecht passenden Fassungen und Verlängerungen, da dies mit hoher Wahrscheinlichkeit zu einer erheblichen Verstärkung der Schwingungen führt.
Die Verbrauchsmaterialien/Maschinenwerkzeuge sind den Empfehlungen dieser Anleitung entsprechend auszuwählen, zu warten und zu ersetzen, um eine unnötige Verstärkung der Schwingungen zu vermeiden.
■ Wenn möglich, sollten Muffenfittings verwendet werden.
- Nutzen Sie zum Halten des Gewichts der Maschine, wann immer möglich, einen Ständer, einen Spanner oder eine Ausgleichseinrichtung.
- Halten Sie die Maschine mit nicht allzu festem, aber sicherem Griff unter Einhaltung der erforderlichen Hand-Reaktionskräfte, denn das Schwingungsrisiko wird in der Regel mit zunehmender Griffkraft größer.

2.11 Zusätzliche Sicherheitsanweisungen für pneumatische Maschinen

• Druckluft kann ernsthafte Verletzungen verursachen:
• Wenn die Maschine nicht in Gebrauch ist, vor dem Austausch von Zubehörteilen oder bei der Ausführung von Reparaturarbeiten ist stets die Luftzufuhr abzusperren, der Luftschlauch drucklos zu machen und die Maschine von der Druckluftzufuhr zu trennen.
• Richten Sie den Luftstrom niemals gegen sich selbst oder gegen andere Personen.
• Umherschlagende Schläuche können ernsthafte Verletzungen verursachen. Überprüfen Sie daher immer, ob die Schläuche und ihre Befestigungsmittel unbeschädigt sind oder sich nicht gelöst haben.
• Kalte Luft ist von den Händen fortzuleiten.
  ■ Verwenden Sie bei Schlag- und Impulsschraubern keine Schnellverschlusskupplungen am Werkzeug-einlass. Verwenden Sie für Schlauchanschlüsse mit Gewinde nur solche

aus gehärtetem Stahl (oder einem Werkstoff von vergleichbarer Stoßfestigkeit).

• Falls Universal-Drehkupplungen (Klauenkupplungen) verwendet werden, müssen Arretierstifte eingesetzt werden und verwenden Sie Whipcheck-Schlauchsicherungen, um Schutz für den Fall eines Versagens der Verbindung des Schlauchs mit der Maschine oder von Schläuchen untereinander zu bieten.
• Sorgen Sie dafür, dass der auf der Maschine angegebene Höchstdruck nicht überschritten wird.
• Bei drehmomentgeregelten Maschinen mit kontinuierlicher Rotation hat der Luftdruck sicherheitsrelevante Auswirkungen auf die Leistung. Daher müssen Anforderungen an die Länge und den Durchmesser des Schlauches festgelegt werden.
  ■ Tragen Sie mit Luft betriebene Maschinen niemals am Schlauch.

3. Vor der Inbetriebnahme

3.1 Ölschmierung

Eine regelmäßige Schmierung vermeidet Reibungs- und Korrosionsschäden. Es stehen Ihnen zwei Möglichkeiten zur Verfügung, um Ihr Gerät zu schmieren.

3.1.1 Schmierung am Gerät

■ Schmieren Sie das Druckluftwerkzeug vor jeder Inbetriebnahme.
■ Geben Sie 3-5 Tropfen Spezial-Druckluftöl in den Stecknippel 3.
- Dies reicht für einen 15-minütigen Dauereinsatz.

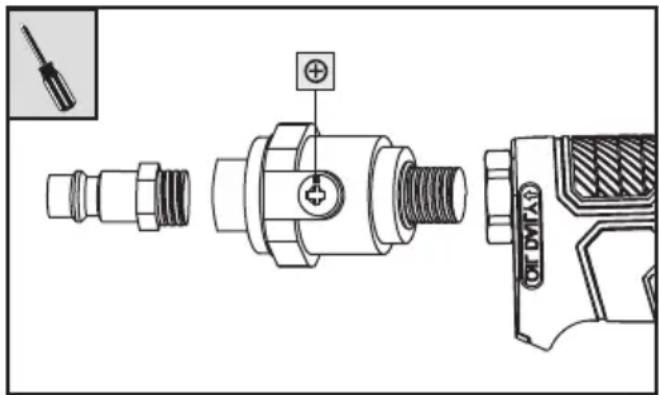

3.1.2 Schmierung mit dem Druckluft-Öler

Der mitgelieferte Druckluft-Öler 7 schmiert das Druckluftgerät kontinuierlich und optimal.

Überprüfen Sie die Funktionsfähigkeit und Festigkeit des Druckluft-Ölers 7 vor jeder Anwendung. Andernfalls besteht Verletzungsgefahr, da das Produkt defekt werden oder das Öl herausspritzen kann.

- Halten Sie den Druckluft-Öler 7 so, dass die Einlassschraube ⊕ nach oben zeigt.

■DrehenSieÜ zuerst die Einlassschraube ⊕ aus dem Druckluft-Öler 7 heraus.
Befüllen Sie den Druckluft-Öler ^7 mit einer ausreichenden Menge Öl.
■ Schrauben Sie Ⓧ die Einlassschraube ⊕ wieder ein.
- Setzen Sie nun den Druckluft-Öler 7 in das Druckluftwerkzeug und verschrauben Sie diesen fest.

HINWEIS: Umwickeln Sie alle Gewindeanschlüsse mit Teflonband (nicht mitgeliefert).

HINWEIS: Wir empfehlen Spezial-Druckluftöl z. B. von GÜDE, Metabo, E-COLL oder Einhell.

HINWEIS: Sie können ebenfalls eine Druckluft-Wartungseinheit für die Schmierung einsetzen. Diese garantiert eine regelmäßige Schmierung.

3.2 Anschluss an die Druckluftquelle

4. Inbetriebnahme

Die Maschine für Schraubverbindungen darf ausschließlich mit gereinigter, ölvernebelter Druckluft betrieben werden.
■ Die Druckluftleitung darf kein Kondenswasser enthalten.
Der maximale Arbeitsdruck von 6,3 bar darf nicht überschritten werden.
- Stellen Sie sicher, dass der Arbeitsdruck nicht niedriger als 6,3 bar ist. Diese Maschine für Schraubverbindungen ist nur für diesen Arbeitsdruck ausgelegt.
Zur Regulierung des Arbeitsdruckes muss der Kompressor mit einem Druckminderer ausgestattet sein.

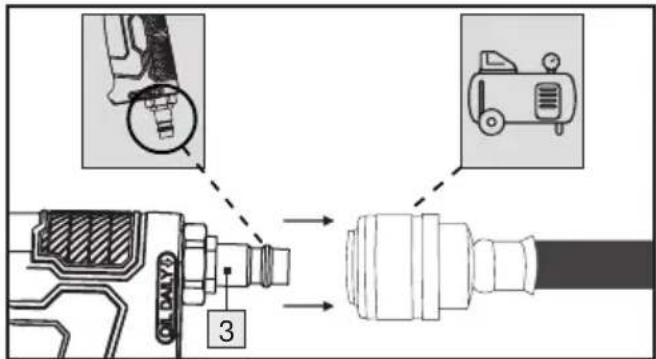

- Verbinden Sie den Stecknippel ^3 mit dem Versorgungsschlauch eines Kompressors.

- Drücken Sie den Abzugshebel ^4 , um das Gerät einzuschalten.

4.2 Ausschalten

- Lassen Sie den Abzugshebel 4 los. Trennen Sie das Gerät immer nach dem Ende Ihrer Arbeit von der Druckluftquelle.

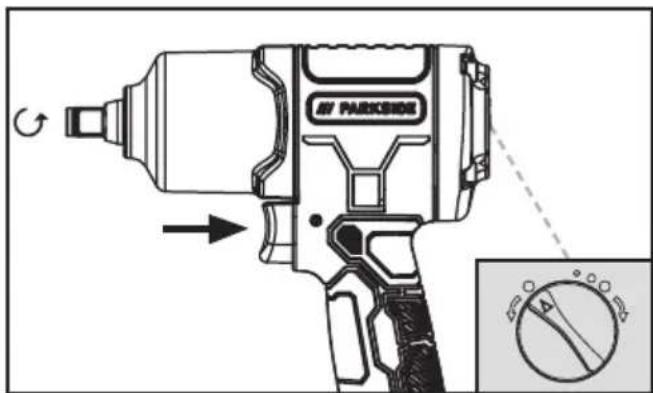

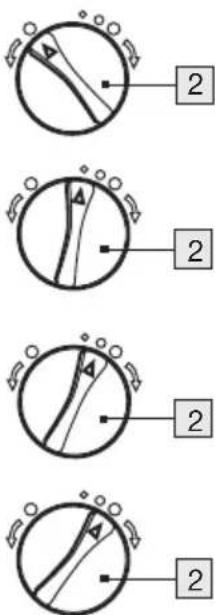

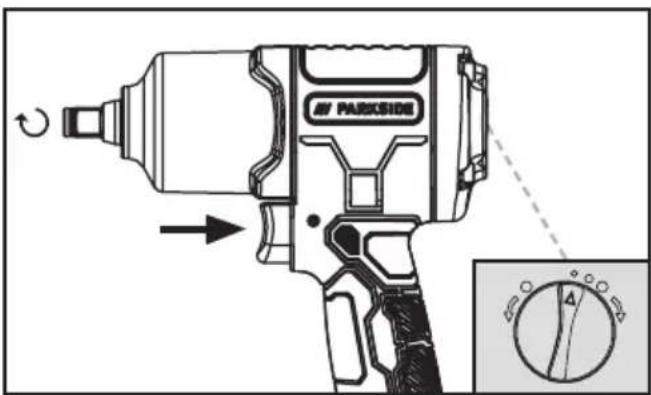

4.3 Drehrichtung umschalten

WARNUNG

Die Verstellung des Drehrichtungsumschalters ② darf nur bei Stillstand des Gerätes erfolgen.

- Um beispielsweise Muttern zu befestigen, drehen Sie den Drehrichtungsumschalter 2 nach rechts auf eine der drei Drehmomentstufen des Rechstlaufs. Der Rechtslaufmodus ist somit eingestellt. Die Vierkantaufnahme 1 dreht sich im Uhrzeigersinn.

3.3 Stecknüsse einsetzen/wechseln

• Trennen Sie die Maschine für Schraubverbindungen vor dem Einbau oder dem Auswechseln des Maschinenwerkzeugs oder von Zubehörteilen von der Energieversorgung.
• Eine der Stecknüsse 5 auf die Vierkant-aufnahme 1 aufstecken. Achten Sie auf den sicheren Sitz der eingesetzten Steck-nuss.
• Wahlweise kann zwischen den Stecknüssen 5 und der Vierkantaufnahme 1 der Verlängerungsaufsatz 6 eingesetzt werden.

Parkside Δ

Um beispielsweise Muttern zu lösen, drehen Sie den Drehrichtungsumschalter ② komplett nach links. Der Linkslaufmodus ist somit eingestellt. Die Vierkantaufnahme ① dreht sich gegen den Uhrzeigersinn.

AV PARSOIDE A A A

4.4 Drehmoment einstellen

WARNUNG

Die Verstellung des Drehmomentes am Drehrichtungsumschalter 2 darf nur bei Stillstand des Gerätes erfolgen.

Drehen Sie den Drehrichtungsumschalter 2 bis zum erreichen des gewünschten Drehmoments auf die entsprechende Stufe.

HINWEIS: Je nach Material, Größe und Zustand der zu drehenden Schrauben und Muttern können die Leistungsdaten der Drehmomente variieren.

Stufe	Drehmoment
1	○ 500-850 Nm
2	●○○ 50-250 Nm
3	●●○ 250-500 Nm
4	●●● 500-750 Nm

2 2 2 2 2

5. Wartung, Reinigung und Lagerung

WARNUNG! VERLETZUNGSGEFAHR!

Trennen Sie vor Wartungsarbeiten das Gerät von der Druckluftquelle.

Die folgenden Punkte können als eine Auflistung der Bedienungsschritte erachtet werden, die der Benutzer für die Wartung, Reinigung und Lagerung des Gerätes ausführen sollte.
■ Durch regelmäßige vorbeugende Wartung stellen Sie die Sicherheit der Maschine für Schraubverbindungen sicher.
- Ungeachtet der Anzahl an Arbeitsgängen bzw. der Betätigungen, warten und reinigen Sie das Gerät nach jedem Einsatz.
Achten Sie auf die in dieser Bedienungsanleitung aufgeführten Entsorgungshinweise. Eine nicht sachgemäße Entsorgung kann die Umwelt oder Ihre Gesundheit schädigen.
Eine ausreichende und ständig intakte Öl- schmierung ist für eine optimale Funktion von entscheidender Bedeutung (s. Kapitel Ölschmierung).
Überprüfen Sie die Drehzahl nach jedem Einsatz. Die Drehzahl muss regelmäßig überprüft werden.
■ Führen Sie nach jeder Wartung und Instandhaltung eine einfache Überprüfung des Schwingungspegels durch.
- Setzen Sie nur Originalersatz- bzw. Austauschteile des Herstellers ein, da sonst die Gesundheit und Sicherheit von Bedienungspersonen beeinträchtigt wird. Kontaktieren Sie im Zweifel unser Service-Team.
■ Reinigen Sie das Gerät vor der Wartung von gefährlichen Substanzen, die sich (aufgrund von Arbeitsprozessen) auf diesem abgelagert haben. Vermeiden Sie jeden Hautkontakt mit diesen Substanzen. Wenn die Haut mit gefährlichen Stäuben in Kontakt kommt, kann dies zu schwerer Dermatitis führen. Falls während der Wartungsarbeiten Staub erzeugt oder aufgewirbelt wird, kann dieser eingeatmet werden.

■ Tragen Sie stets Schutzhandschuhe und eine Schutzmaske!
■ Reinigen Sie das Gehäuse des Gerätes ausschließlich mit einem leicht feuchten, weichen Tuch. Verwenden Sie auf keinen Fall scharfe und/oder kratzende Reinigungsmittel.
Das Gerät darf nur von unterwiesenen Personen bedient und gewartet werden. Reparaturen dürfen nur von qualifizierten Personen durchgeführt werden.
- Prüfungen, Einstellungen und Wartungsarbeiten sollten möglichst von der gleichen Person oder deren Stellvertreter durchgeführt und in einem Wartungsbuch dokumentiert werden.
- Bewahren Sie das Gerät und die Bedienungsanleitung im mitgelieferten Tra- gekoffer auf. Lagern Sie das Gerät und dessen Zubehör an einem dunklen, tro- ckenen, staub- und frostfreiem Ort.
- Ölflasche 8 kühl lagern. Behälter dicht verschlossen an einem trockenen, gut gelüfteten Ort aufbewahren. Von Feuer und Hitze fernhalten. Getrennt von Lebensmitteln und starken Oxiden lagern. Unter Verschluss aufbewahren.

6. Entsorgung

Druckluftwerkzeug, Zubehör und Verpackung* sollten einer umweltgerechten Wiederverwertung zugeführt werden.
- Möglichkeiten zur Entsorgung des ausgedienten Gerätes samt Zubehörteile erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

FR LE TRI + FACILE ÉLÉMENTS D'EMBALLAGE BAC DE TRI

Das Triman-Logo gilt nur für Frankreich.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/20–22: Papier und Pappe/80–98: Verbundstoffe.

6.1 Umweltverträglichkeit und Materialentsorgung

Schmieröl darf nicht ins Erdreich, in die Gewässer oder Abwasser gelangen. Schmieröl ist Sondermüll, der entsprechend entsorgt werden muss. Beachten Sie die örtlichen Vorschriften. Entsorgen Sie das Schmieröl sowie Verpackungen, die Rückstände enthalten, bei Ihrer lokalen Sammelstelle, Tankstelle oder Ölhändler.

* Nicht kontaminierte bzw. gereinigte Verpackungen können einer Verwertung zugeführt werden.

7. Garantie der ROWI Germany GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 478353_2404) als Nachweis für den Kauf bereit.
  Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.
  Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Service-

abteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift übersenden.

PDF ONLINE parkside-diy.com

Auf parkside-diy.com können Sie diese und viele weitere Handbücher einsehen und herunterladen. Mit diesem QR-Code gelangen Sie direkt auf parkside-diy.com. Wählen Sie Ihr Land aus, und suchen Sie über die Suchmaske nach den Bedienungsanleitungen. Mittels Eingabe der Artikelnummer (IAN) 478353_2404 gelangen Sie zur Bedienungsanleitung für Ihren Artikel.

8. Service

Sollten beim Betrieb Ihres ROWI Germany-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor:

Kontaktaufnahme

Das ROWI Germany Service-Team erreichen Sie unter:

ROWI Germany GmbH

Werner-von-Siemens-Str. 27

76694 Forst

DEUTSCHLAND

[e-mail]

Service-Hotline: [phone]

(kostenlos aus dem Festnetz)

IAN 478353_2404

Die meisten Probleme können bereits im Rahmen der kompetenten, technischen Beratung unseres Service-Teams behoben werden.

9. Original- Konformitätserklärung C€

Wir, ROWI Germany GmbH, Werner-von-Siemens-Str. 27, 76694 Forst, Deutschland, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EU-Richtlinien übereinstimmt:

Maschinenrichtlinie: 2006/42/EG

Angewandte harmonisierte Normen:

EN ISO 11148-6:2012

Gerätebezeichnung:

Druckluft-Schlagschrauber

Modellnummer: PDSS 850 A1

Herstellungsjahr: 10/2024

Losnummer: IAN 478353_2404

Dokumentationsverantwortlicher:

Marc Stockenberger

Ort: Forst

Datum/Herstellerunterschrift: 06.08.2024

Marc Stockenberger

Geschäftsführer

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

1. Introduction ...34

Werner-von-Siemens-Str. 27

76694 Forst

ALLEMAGNE

[e-mail]

1.4 Technische gegevens

Nominale luchtdruk: max. 6,3 bar
Nominale snelheid: 7000 min -1
◇ Gereedschapshouder: 12 “ (12,7 mm)
Nm Koppel ⬤: max. 750 Nm Koppel ⬤: max. 850 Nm
Aanbevolen koppel: 550 Nm

Afmetingen:186 x 215 x 68 mm

Massa: 1960 g

Aanbevolen slang :

Ø >8,5 mm <10 m Slang

Werner-von-Siemens-Str. 27

76694 Forst

DUITSLAND

[e-mail]

Service-Hotline: [phone]

Modelnummer: PDSS 850 A1

Werner-von-Siemens-Str. 27

76694 Forst

NĚMECKO

[e-mail]

Servisní hotline: [phone]

Werner-von-Siemens-Str. 27

76694 Forst

NIEMCY

[e-mail]

Werner-von-Siemens-Str. 27

76694 Forst

NEMECKO

[e-mail]

Werner-von-Siemens-Str. 27

76694 Forst

ALEMANIA

[e-mail]

1. Introduktion ...120

Werner-von-Siemens-Str. 27

76694 Forst

TYSKLAND

[e-mail]

Service-Hotline: [phone]

Werner-von-Siemens-Str. 27

76694 Forst

GERMANIA

[e-mail]

Werner-von-Siemens-Str. 27

76694 Forst

NÉMETORSZÁG

[e-mail]

Last Information Update · Stand der Informationen ·
