HASZNÁLATI ÚTMUTATÓ PDSS 850 A1 PARKSIDE

Az eredeti utasítások fordítása

ATDECH

Olvasás előtt kattintson az ábrákat tartalmazó mindkét oldalra és végezetül ismerje meg a készülék mindegyik funkcióját.

1.1 Rendeltetésszerű használat 148
1.2 Szállítási terjedelem...148
1.3 Felszerelés . 148
1.4 Műszaki adatok...148

2. Biztonsági utasítások 150

2.1 Általános biztonsági szabályok ...150
2.2 Kirepülő alkatrészekből eredő veszélyek ...151
2.3 Az összefonódásból eredő veszélyek ...151
2.4 Veszélyek működés közben ..151.....
2.5 Ismétlődő mozgásokból eredő veszélyek ...152...
2.6 A tartozékokból eredő veszélyek 152
2.7 Veszélyek a munkahelyen ..152
2.8 Por- és gözveszély 152
2.9 Zajból eredő veszélyek ...153
2.10 Rezgésekből eredő veszélyek 153
2.11 További biztonsági utasítások pneumatikus gépekhez 154

3. Üzembe helyezés előtt ...155

3.1 Olaj kenés 155
3.1.1 A készülék kenése 155
3.1.2 Kenés sűrített levegős kenőberendezéssel 155
3.2 Csatlakozás a sűrített levegőforráshoz....155
3.3 Aljzatok behelyezése/cseréje 156

4. Üzembe helyezés 156

4.1 Bekapcsolás 156
4.2 Kapcsolja ki 156
4.3 A forgásirány váltása.... 156
4.4 A nyomaték beállítása....156

5. Karbantartás, tisztítás és tárolás 157

6. Ártalmatlanítás 158

6.1 Környezeti kompatibilitás és az anyagok ártalmatlanítása.... 158

7. Jótállási tájékoztató 159

8. Szerviz 161

9. Az eredeti megfelelőségi nyilatkozat fordítása C€ 161

SÜRÍTETT LEVEGŐS ÜTVECSAVAROZÓ PDSS 850 A1

1. Bevezető

Gratulálunk új készülékének megvásárlásához. Ön egy kiváló minőségű terméket választott. A használati utasítás a termék szerves részét képezi. Fontos információkat tartalmaz a biztonságra, a használatra és az ártalmatlanításra vonatkozóan. A termék használata előtt ismerje meg az összes kezelési és biztonsági utasítást. A terméket csak a leírtaknak megfelelően és a megadott alkalmazási területeken használja. A termék harmadik félnek történő átadásakor adja át az összes dokumentumot.

1.1 Rendeltetésszerű használat

Ez a készülék alkalmas a menetes kötőelemek egyszerű meghúzására vagy behelyezésére összeszerelési vagy javítási munkák során, valamint a csavarok meglazítására kerékcsere esetén. Ez a szerszám csak sürített levegővel működtethető. A megengedett maximális üzemi nyomást nem szabad túllépni. Ezt a készüléket nem szabad robbanásveszélyes vagy gyúlékony gázokkal működtetni! A készülék bármilyen más használata vagy módosítása nem rendeltetésszerű használatnak minősül, jelentős balesetveszélyt rejt magában, és szintén tilos. A nem rendeltetésszerű használatból eredő károkért felelősséget nem vállalunk. A készülék kizárólag magánhasználatra szolgál, kereskedelmi vagy ipari célokra nem használható.

1.2 Szállítási terjedelem

1 Súrített levegős ütvecsavarozó
1 Olajos palack
1 Súrített levegő olajozó
1 Dugócsonk 14 "
(6,35 mm) - elöre összeszerelt)
3 Dugaszok (17, 19, 22 mm)

1 Hosszabbító rögzítés

1 Hordtáska

1 Használati útmutató

1.3 Felszerelés

1 Négyzet alakú tartó
2 Forgási irányváltó kapcsoló
3 Dugós mellbimbó
4 Trigger
5 Aljzatok
6 Hosszabbító rögzítés
7 Súrített levegő olajozó
8 Olajos palack

1.4 Műszaki adatok

Névleges légnyomás: max. 6,3 bar
Névleges sebesség: 7000 min ^-1
◇ Szerszámtartó: 12 “ (12,7 mm)
Nm Nyomaték ⬤: max. 750 Nm Nyomaték ⬤: max. 850 Nm Ajánlott nyomaték: 550 Nm

Méretek: 186 x 215 x 68 mm Tömeg: 1960 g

Ajánlott tömlő:

Ø >8,5 mm <10 m Tömlő

Zajkibocsátási értékek

Az ISO 15744 szabvány szerint meghatározott zaj mért értéke:

Hangnyomásszint L_pA = 85,8 dB (A)

Bizonytalanság K_pA=3 dB

Hangteljesítményszint L_WA=96,8 dB (A)

Bizonytalanság K_WA=3 dB

FIGYELMEZTETÉS!

Az ebben az útmutatóban megadott zajkibocsátási értékeket az ISO 15744 szabványban szabványosított méré-si módszerrel összhangban mérték, és azok felhasználhatók a készülékek összehasonlítására. A zajkibocsátási értékek a pneumatikus szerszám használatától függően változnak, és egyes esetekben magasabbak lehetnek, mint a jelen útmutatóban megadott értékek. A zajkibocsátási expozíciót alulbecsülhetik, ha a légszerszámot rendszeresen használják.

MEGJEGYZÉS

Az adott munkaidőszak alatti zajkibocsátás pontos becsléséhez figyelembe kell venni azokat az időket is, amikor a készülék ki van kapcsolva, illetve amikor a készülék üzemel, de nincs használatban. Ez jelentősen csökkentheti a zajkibocsátási terhelést a teljes munkaidőszakra vonatkozóan.

Rezgéskibocsátási érték (EN 12096 sze- rinti nyilatkozat)

Az ISO 28927-2 szerint meghatározott teljes rezgésérték

Vibrációk*: a_h = 2,99 m/s ^2

Bizonytalanság: K = 0,61 m/s²

* A kezelő kezére átvitt rezgések

FIGYELMEZTETÉS!

Az ebben a használati utasításban megadott rezgésszintet az ISO 28927-2 szabványosított mérési módszerrel összhangban mérték, és az eszköz összehasonlítására használható. A megadott rezgéskibocsátási érték az expozíció kezdeti értékeléséhez is használható.

A pneumatikus szerszám tényleges használata során a rezgéskibocsátás eltérhet a megadott értékektől, attól függően, hogy milyen módon használják a pneumatikus szerszámot, különösen attól, hogy milyen

típusú munkadarabot és milyen tartozékot használnak.

A rezgésterhelés alábecsülhető, ha a pneumatikus szerszámot rendszeresen használják ilyen módon.

MEGJEGYZÉS

Próbálja meg a lehető legkevesebbre csökkenteni a terhelést. Példák a rezgésterhelés csökkentésére irányuló intézkedésekre

A készülék karbantartása a jelen utasításoknak megfelelően,
- kesztyű viselése a szerszám használatakor,
a munkaidő korlátozása vagy a munkafázisok megtervezése úgy, hogy ne kelljen napokig erősen vibráló eszközöket használnia.

A működési ciklus minden szakaszát figyelembe kell venni (például azokat az időket, amikor a pneumatikus szerszám ki van kapcsolva, és azokat az időket, amikor be van kapcsolva, de nincs terhelés alatt).

A gépen található összes csavaros csatlakozásokra vonatkozó szimbólum magyarázata

	FIGYELMEZTETÉSAz üzembe helyezés előtt olvassa el a használati utasítást.
	A forgás iránya
	Viseljen szemvédőt
	Légzésvédő viselése
	Viseljen hallásvédelmet

2. Biztonsági utasítások

MEGJEGYZÉS

A pneumatikus szerszámok használatakor alapvető biztonsági óvintézkedéseket kell betartani a tűz, az áramütés és a személyi sérülés veszélyének kiküszöbölése érdekében.

A jelen használati utasításban szereplő információk fontos, de nem kizárólagos alapját képezik a gép biztonságos használatának. A feltüntetett veszélyek a kézi pneumatikus ütvecsavarozók általános használata során előre láthatóak. A felhasználónak azonban fel kell mérnie az egyes felhasználásokból eredő egyedi kockázatokat is.

Maradék kockázatok

Még ha a készüléket az utasításoknak megfelelően üzemelteti is, mindig maradványkockázatokkal kell számolnia. A készülék tervezésével és kivitelezésével kapcsolatban a következő veszélyek fordulhatnak elő:

• Tömlővisszarúgás helytelen kezelés esetén.
  ■ Leesésveszély a körülöttünk heverő sürített levegős tömlók miatt.
• Veszély a sűrített levegős tömlők pattogása miatt.

Minimalizálja a fennmaradó kockázatot a készülék gondos és helyes használatával, valamint az összes utasítás betartásával. Tartsa a munkaterületet tisztán és jól megvilágítva. A rendetlenség és a kivilágítatlan munkaterület balesetekhez vezethet!

2.1 Általános biztonsági szabályok

Többszörös veszélyek! A biztonsági utasításokat el kell olvasni és meg kell érteni, mielőtt a csavaros csatlakozásokhoz szükséges tartozékokat a gépen felállítaná, működtetné, javítaná, karbantartaná és kicserélné, valamint mielőtt a gép közelében dolgozna. Ennek elmulasztása súlyos testi sérülést okozhat.
A csavarozott kötésekhez használt gépet csak megfelelően képzett és kiképzett kezelők állíthatják be, állíthatják be vagy használhatják.
Ezt a csavaros csatlakozásokhoz való gépet nem szabad módosítani. A módosítások csökkenthetik a biztonsági intézkedések hatékonyságát, és növelhetik a kezelőt fenyegető kockázatokat.
A biztonsági utasításokat nem szabad elveszíteni. Adja át a kezelőnek.
■ Soha ne használjon sérült gépeket.
Ellenőrizze a jelzések és címkék teljességét és olvashatóságát. A gépet rendszeresen ellenőrizni kell, hogy a gépen a jelen használati utasításban előírt, jól olvasható névleges értékek és jelölések szerepelnek-e a címkéken. A felhasználónak kapcsolatba kell lépnie a gyártóval, hogy szükség esetén cseretáblákat szerezzen be.

2.2 Kirepülő alkatrészekböl eredő veszélyek

Ha a munkadarab, a tartozékok vagy akár maga a szerszámgép eltörik, az alkatrészek nagy sebességgel kilökődhetnek.
- Mindig viseljen ütésálló szemvédelmet, amikor a gépet csavaros csatlakozásokhoz kezeli, vagy amikor a gépen lévő tartozékokat cseréli ki. A szükséges védelem mértékét minden egyes felhasználásnál külön-külön kell értékelni.
Győződjön meg arról, hogy a munkadarab biztonságosan rögzítve van.

2.3 Az összefonódásból eredő veszélyek

Fuldoklás, fejsérülés és/vagy vágás veszélye áll fenn, ha a laza ruházatot, ékszereket, nyakláncokat, hajakat vagy kesztyűket nem tartja távol a géptől és tartozékaitól.
A kesztyük beleakadhatnak a forgó meghajtóba, ami sérülésekhez vagy az ujjak töréséhez vezethet.
A forgó hajtóműtartókkal és hosszabbítókkal a gumírozott vagy fémmel erősített kesztyük könnyen elkaphatók/kioldhatók.
- Ne viseljen lazán illeszkedő kesztyűt vagy olyan kesztyűt, amelyen vágott vagy kopott kesztyűujjak vannak.
■ Soha ne fogja meg a meghajtót, a foglalatot vagy a meghajtóhosszabbítót.
■ Tartsa távol a kezét a forgó meghajtótól.

2.4 Veszélyek működés közben

A gép használata során a kezelő keze nyomó-, ütő-, vágó-, kopó- és hőhatásnak lehet kitéve. A kezek védelme érdekében viseljen megfelelő kesztyűt.
A kezelőnek és a karbantartó személyzetnek fizikailag alkalmasnak kell lennie a gép méretének, tömegének és teljesítményének kezelésére.
- Tartsa helyesen a gépet: Készüljön fel a szokásos vagy hirtelen mozdulatok ellensúlyozására - legyen mindkét keze készenlétben.
Győződjön meg arról, hogy teste egyensúlyban van, és hogy biztos tartása van.
Azokban az esetekben, amikor szerszámokra van szükség a reakciónyomaték elnyelésére, lehetőség szerint ajánlott felfüggesztő eszközt használni. Ha ez nem lehetséges, az egyenes fogantyúval ellátott gépeknél és a pisztolymarkolattal ellátott gépeknél oldalsó fogantyúk használata ajánlott. Minden esetben ajánlott a reakciónyomatékot elnyelő segédeszközök használata, ha az egyenes nyelű gépeknél 4 Nm-nél nagyobb, pisztolymarkolatú gépeknél 10 Nm-nél nagyobb és szögcsavarhúzóknál 60 Nm-nél nagyobb.
Az áramellátás megszakadása esetén engedje ki a kioldót.
Csak a jelen használati utasításban ajánlott kenőanyagokat használja.
Az ujjak összezúzhatók a nyitott lapos fejű anyahajtókban.
- Ne használja a szerszámot szük helyeken, és ügyeljen arra, hogy keze ne szoruljon a gép és a munkadarab közé, különösen csavarozáskor.

2.5 Ismétlődő mozgásokból eredő veszélyek

Amikor a csavarozógépet a munkával kapcsolatos tevékenységek elvégzéséhez használja, a kezelő kellemetlen érzéseket tapasztalhat a kezében és karjában, nyakában és vállában vagy más testrészekben.
A csavarozott kötésekhez használt gép használatakor a kezelőnek kényelmes testtartást kell felvennie, biztosítva a biztos lábtartást, és kerülve a kedvezőtlen testtartást vagy az egyensúly megtartását megnehezítő testtartást. A kezelőnek hosszabb munkavégzés során testtartást kell váltania, ami segíthet elkerülni a kényelmetlenséget és a fáradtságot.
Ha a kezelő olyan tüneteket tapasztal, mint a tartós vagy ismétlődő kellemetlen érzés, fájdalom, lüktetés, bizsergés, zsibbadás, égő érzés vagy merevség, ezeket a jeleket nem szabad figyelmen kívül hagyni. A kezelőnek fel kell keresnie egy megfelelően képzett orvost.

2.6 A tartozékokból eredő veszélyek

A szerszámgép vagy a tartozékok beszerelése vagy cseréje előtt a gépet a csavaros csatlakozásokhoz válassza le az áramellátásról.
- Ütés közben ne érintse meg az ütőaljzatokat vagy tartozékokat, mivel ez növelheti a vágás, az égés vagy a rezgés okozta sérülés kockázatát.
Csak a jelen használati utasításban ajánlott méretű és típusú tartozékokat és fogyóeszközöket használjon. Ne használjon más típusú vagy méretű tartozékokat és fogyóeszközöket.
Csak jó állapotban lévő ütvecsavaros dugókulcsokat használjon, mivel a kézi dugókulcsok és tartozékok rossz állapota ütvecsavaros csavarkulcsokkal való használat esetén törést és kidobódást okozhat.

2.7 Veszélyek a munkahelyen

A munkahelyi sérülések legfőbb okai a megcsúszások, botlások és esések. Figyeljen a gép használata során csúszóssá váló felületekre és a légtömlő okozta botlásveszélyre.
Ismeretlen környezetben óvatosan járjon el. Az elektromos kábelek vagy más tápvezetékek rejtett veszélyeket rejthetnek.
Ez a csavaros csatlakozókhoz való gép nem robbanásveszélyes környezetben való használatra készült, és nincs szigetelve az elektromos áramforrásokkal való érintkezés ellen.
Győződjön meg róla, hogy nincsenek olyan elektromos kábelek, gázvezetékek stb., amelyek veszélyt jelenthetnek, ha a gép használat közben megsérül.

2.8 Por- és gőzveszély

A csavarozógépek használata során keletkező porok és gőzök egészségügyi kockázatokat (például rákot, születési rendellenességeket, asztmát és/vagy börgyulladást) okozhatnak; e veszélyekkel kapcsolatban elengedhetetlen a kockázatértékelés elvégzése és a megfelelő ellenőrzési mechanizmusok alkalmazása.
A kockázatértékelésnek ki kell terjednie a gép használata során keletkező porra és a folyamat során felkavart porra.

Az elszívott levegőt úgy kell elvezetni, hogy a poros környezetben a por felverődése minimális legyen.
- Ha porok vagy gözök keletkeznek, a fő feladatnak a kibocsátás helyén történő ellenőrzésüknek kell lennie.
A gép minden beépített alkatrészét vagy tartozékát, amely a szálló por vagy göz összegyűjtésére, elszívására vagy elfojtására szolgál, a gyártó utasításainak megfelelően kell használni és karbantartani.
- Használjon légzésvédő eszközöket a munkahelyi egészségügyi és biztonsági előírásoknak megfelelően.

2.9 Zajból eredő veszélyek

A magas zajszintnek való kitettség maradandó halláskárosodáshoz, hallásvesztéshez és egyéb problémákhoz, például fülzúgáshoz (csengés, zúgás, sípolás vagy zümmögés a fülben) vezethet, ha a hallásvédelem nem megfelelő; alapvető fontosságú az ilyen veszélyekkel kapcsolatos kockázatértékelés elvégzése és a megfelelő ellenőrzési mechanizmusok alkalmazása.
A kockázat minimalizálására alkalmas ellenőrzési mechanizmusok közé tartoznak az olyan intézkedések, mint a szigetelőanyagok használata a munkadarabokon fellépő "csörgő hangok" megelőzésére.
A helyi munkavédelmi előírásoknak megfelelően használjon hallásvédelmi eszközöket.
A csavarozott kötésekhez használt gépet az ebben a használati utasításban szereplő ajánlásoknak megfelelően kell üzemeltetni és karbantartani, hogy elkerülhető legyen a zajszint szükségtelen megnövekedése.
Ha a pneumatikus szerszám rendelkezik hangtompítóval, a pneumatikus szerszám működtetésekor mindig győződjön meg arról, hogy az a helyén van és jó állapotban van.
A fogyóeszközöket/gépszerszámokat a jelen kézikönyvben szereplő ajánlásoknak megfelelően kell kiválasztani, karbantartani és cserélni, hogy elkerülhető legyen a zajszint szükségtelen megnövekedése.

2.10 Rezgésekből eredő veszélyek

A rezgéseknek való kitettség károsíthatja az idegeket, és megzavarhatja a vérkeringést a kézben és a karokban.
■ Tartsa távol a kezét az anyacsavarhúzó foglalatától.
Hideg környezetben végzett munka során viseljen meleg ruházatot, és tartsa a kezét melegen és szárazon.
Ha zsibbadást, bizsergést vagy fájdalmat észlel az ujjaiban vagy kezeiben, vagy ha az ujjain vagy kezein a bör kifehéredik, hagyja abba a gép használatát a csavaros csatlakozások miatt, és forduljon orvoshoz.
A csavarozott kötésekhez használt gépet az ebben a használati utasításban szereplő ajánlásoknak megfelelően kell üzemeltetni és karbantartani a rezgések szükségtelen felerősödésének elkerülése érdekében.
- Ne használjon kopott vagy rosszul illeszkedő aljzatokat és hosszabbítókat, mivel ez nagy valószínűséggel a rezgések jelentős felerősödéséhez vezet.

A rezgések szükségtelen felerősödésének elkerülése érdekében a fogyóeszközöket/ gépszerszámokat a jelen kézikönyvben szereplő ajánlásoknak megfelelően kell kiválasztani, karbantartani és cserélni.
■ Ha lehetséges, aljzatos szerelvényeket kell használni.
- Amikor csak lehetséges, használjon állványt, szorítót vagy kiegyenlítő eszközt a gép súlyának alátámasztására.
- Tartsa a gépet nem túl szoros, de biztos fogással, a szükséges kézreakciós erők fenntartása mellett, mivel a rezgésveszély általában növekszik a fogóerő növelésével.

2.11 További biztonsági utasítások pneumatikus gépekhez

A sürített levegő súlyos sérüléseket okozhat:
Ha a gép nincs használatban, a tartozékok cseréje vagy javítási munkák elvégzése előtt mindig zárja el a levegőellátást, vegye le a légtömlót a nyomás alól, és válassza le a gépet a sűrített levegőellátásról.
Soha ne irányítsa a légáramot saját maga vagy más személyek felé.
A csapkodó tömlők súlyos sérüléseket okozhatnak. Ezért mindig ellenőrizze, hogy a tömlők és a rögzítőelemek sértetlenek-e vagy nem lazultak-e meg.
A hideg levegőt el kell távolítani a kezekből.
- Ne használjon gyorscsatlakozókat a szerszámbemeneten ütvecsavarozók és impulzusc-savarozók esetében. Csak edzett acélból (vagy hasonló ütésállóságú anyagból) készült menetes tömlőcsatlakozókat használjon.
■ Univerzális forgócsatlakozók (karmos csatlakozók) használata esetén rögzítő csapokat kell felszerelni, és Whipcheck tömlőzárakat kell használni a tömlő és a gép közötti vagy a tömlők közötti csatlakozás meghibásodása esetén történő védelem érdekében.
- Ügyeljen arra, hogy a gépen megadott maximális nyomást ne lépje túl.
A folyamatos forgású, nyomatékvezérelt gépeknél a légnyomásnak biztonság szempontjából fontos hatása van a teljesítményre. Ezért meg kell határozni a tömlő hosszára és átmérőjére vonatkozó követelményeket.
■ Soha ne hordozza a léghajtású gépeket a tömlönél fogva.

3. Üzembe helyezés előtt

3.1 Olaj kenés

A rendszeres kenés megakadályozza a súrlódást és a korróziós károkat. A készülék kenése kétféleképpen történhet.

3.1.1 A készülék kenése

■ Minden használat előtt kenje be a pneumatikus szerszámot.
- Adjon 3-5 csepp speciális sűrített levegős olajat a dugócsonkhoz 3.
Ez 15 perc folyamatos használatra elegendő.

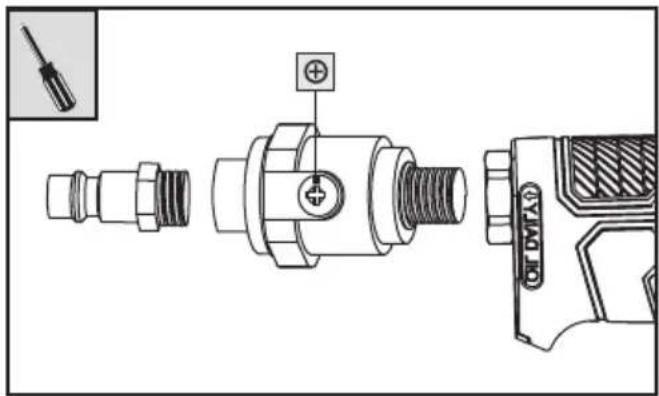

3.1.2 Kenés sűrített levegős kenőberendezéssel

A mellékelt sürített levegős kenőberendezés 7 folyamatosan és optimálisan keni a sürített levegős szerszámot.

Minden használat előtt ellenőrizze a sűrített levegős olajozó 7 működőképességét és erősségét. Ellenkező esetben fennáll a sérülés veszélye, mivel a termék meghibásodhat, vagy az olaj kifröccsenhet.

• Tartsa a sürített levegős olajozót 7 úgy, hogy a bemeneti csavar ⊕ felfelé mutasson.
  Először csavarja ki Ⓧ a beömlőcsavart ⊕ a sűrített levegős olajozóból 7.
• Töltse meg a sürített levegős olajozót 7 megfelelő mennyiségű olajjal.
  Csavarjavissza a bemeneti csavart.
• Most helyezze be a súrített levegős olajozót 7 a pneumatikus szerszámba, és csavarja be.

MEGJEGYZÉS: Minden menetes csatlakozást tekerjen be teflonszalaggal (nem tartozék).

MEGJEGYZÉS: Speciális sürített levegős olajat ajánlunk, pl. a GÜDE, Metabo, E-COLL vagy Einhell cégektől.

MEGJEGYZÉS: A kenéshez sűrített levegős karbantartó egységet is használhat. Ez garantálja a rendszeres kenést.

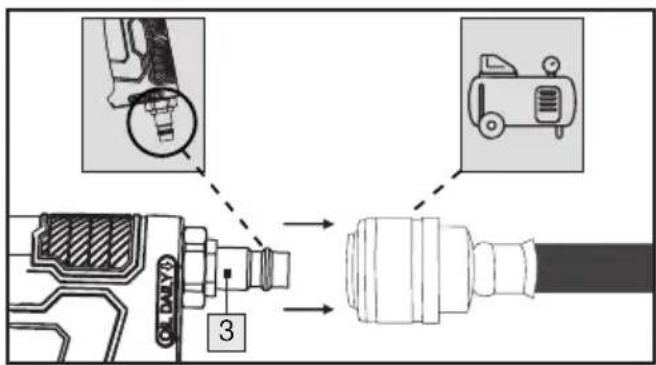

3.2 Csatlakozás a sűrített levegőforráshoz

A csavaros csatlakozásokhoz használt gépet csak tisztított, olajjal ködösített sürített levegővel szabad üzemeltetni.
A sürített levegővezeték nem tartalmazhat kondenzációt.
A 6,3 bar maximális üzemi nyomást nem szabad túllépni.
- Ügyeljen arra, hogy az üzemi nyomás ne legyen kisebb 6,3 bar-nál. Ez a csavaros kötésekhez való gép csak erre az üzemi nyomásra van tervezve.
A kompresszort nyomáscsökkentővel kell felszerelni az üzemi nyomás szabályozásához.
Csatlakoztassa a dugócsonkot 3 egy kompresszor tápcsövéhez.

3.3 Aljzatok behelyezése/cseréje

A szerszámgép vagy a tartozékok beszerelése vagy cseréje előtt a gépet a csavaros csatlakozásokhoz válassza le az áramellátásról.
Illessze az egyik aljzatot 5 a négyszögletes aljzatra 1. Győződjön meg arról, hogy a behelyezett foglalat biztonságosan ül.
Alternatív megoldásként a hosszabbító 6 használható az aljzatok 5 és a szög-letes aljzat 1 között.

4. Üzembe helyezés

4.1 Bekapcsolás

- Nyomja meg a kioldó gombot 4 a készülék bekapcsolásához.

4.2 Kapcsolja ki

Engedje el a kioldó gombot ^4 . A munka befejeztével mindig válassza le a készüléket a sürített levegő forrásáról.

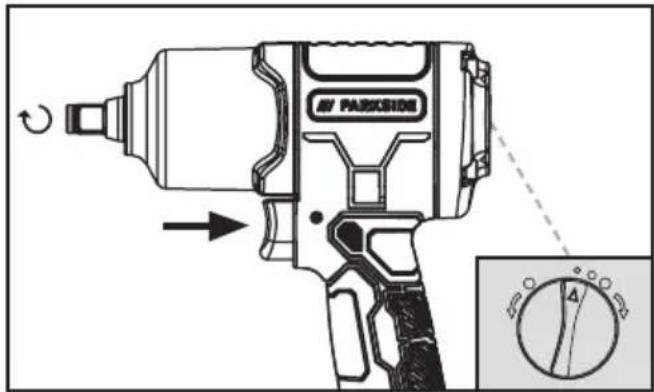

4.3 A forgásirány váltása

FIGYELMEZTETÉS

A forgásirány-váltó kapcsoló 2 csak akkor állítható be, ha a készülék álló helyzetben van.

Az anyák rögzítéséhez például fordítsa a forgásirány-váltó kapcsolót 2 jobbra az

óramutató járásával megegyező három nyomatékszint egyikére. Ezzel beállítja az óramutató járásával megegyező forgatási módot. A négyszögletes meghajtó 1 az óramutató járásával megegyező irányban forog.

PARKSHIDE Δ

Az anyák meglazításához például fordítsa a forgásirány-váltó kapcsolót ② teljesen az óramutató járásával ellentétes irányba. Ezzel beállítja az óramutató járásával ellentétes forgási módot. A négyszögletes meghajtó ① az óramutató járásával ellentétes irányban forog.

PARKSIDE

4.4 A nyomaték beállítása

FIGYELMEZTETÉS

A forgásirány-váltó kapcsoló 2 nyomatéka csak akkor állítható be, ha a készülék álló helyzetben van.

Fordítsa a forgásirány-váltó kapcsolót 2 a megfelelő fokozatba a kívánt nyomaték eléréséig.

MEGJEGYZÉS: Az elfordítandó csavarok és anyák anyagától, méretétől és állapotától függően a nyomatékteljesítményre vonatkozó adatok változhatnak.

Szint Nyomaték
1	○ 500-850 Nm
2	●○○ 50-250 Nm
3	●●○ 250-500 Nm
4	●●● 500-750 Nm

5. Karbantartás, tisztítás és tárolás

FIGYELEM! SÉRÜLÉSVESZÉLY! A karban- tartási munkák elvégzése előtt válassza le a készüléket a sürített levegő forrásáról.

Az alábbi pontok a felhasználó által a készülék karbantartása, tisztítása és tárolása során elvégzendő műveleti lépések listájának tekinthetők.
A rendszeres megelőző karbantartás biztosítja a gép biztonságát a csavarozott kötéseknél.
Függetlenül a műveletek vagy aktiválások számától, a készüléket minden használat után karbantartani és tisztítani kell.
- Tartsa be a jelen használati utasításban szereplő ártalmatlanítási utasításokat. A nem megfelelő ártalmatlanítás károsíthatja a környezetet vagy az Ön egészségét.
Az optimális működéshez elengedhetetlen az elegendő és folyamatosan ép olajkenés (lásd az olajkenésről szóló fejezetet).

• Minden használat után ellenőrizze a sebességet. A sebességet rendszeresen ellenőrizni kell.
• Minden szerviz és karbantartás után végezze el a rezgésszint egyszerű ellenőrzését.
  Csak a gyártó eredeti pót- vagy cserealkatrészeit használja, ellenkező esetben a kezelőszemélyzet egészsége és biztonsága sérülhet. Kétség esetén forduljon szervizcsapatunkhoz.
  A szervizelés előtt tisztítsa meg a készüléket a (munkafolyamatok miatt) ráülepedett veszélyes anyagoktól. Kerülje az ilyen anyagokkal való börrel való érintkezést. Ha a bör veszélyes porokkal érintkezik, az súlyos börgyulladáshoz vezethet. Ha a karbantartási munkálatok során por keletkezik vagy felkavarodik, az belélegezhető.
  ■ Mindig viseljen védőkesztyűt és védőmaszkot!
  A készülék házát csak enyhén nedves, puha ruhával tisztítsa. Soha ne használjon súroló és/vagy dörzsölő tisztítószereket.
  A készüléket csak képzett személyzet kezelheti és karbantarthatja. A javításokat csak szakképzett személyek végezhetik.
  Az ellenőrzéseket, beállításokat és karbantartási munkálatokat lehetőség szerint ugyanannak a személynek vagy helyettesének kell elvégeznie, és a karbantartási naplóban dokumentálnia kell.
  Tárolja a készüléket és a kezelési útmutatót a mellékelt hordtáskában. A készüléket és tartozékait sötét, száraz, por- és fagymentes helyen tárolja.
  Tárolja az olajos palackot ^8 hűvös helyen. Tartsa a tartályt szorosan lezárva, száraz, jól szellőző helyen. Tűztől és hőtől távol tartsa. Élelmiszerektől és erős oxidoktól távol tárolja. Tárolja zár alatt és kulcsra zárva.

6. Ártalmatlanítás

A pneumatikus szerszámot, a tartozékokat és a csomagolást környezetbarát módon kell újrahasznosítani.
Az élettartamának végét elért készüléknek és tartozékainak ártalmatlanítására vonatkozó információkért forduljon a helyi önkormányzatához.

6.1 Környezeti kompatibilitás és az anyagok ártalmatlanítása

A kenőolaj nem kerülhet a talajba, vízbe vagy szennyvízbe. A kenőolaj veszélyes hulladék, és ennek megfelelően kell ártalmatlanítani. Tartsa be a helyi előírásokat. A kenőolajat és a maradékot tartalmazó csomagolást a helyi gyűjtőhelyen, benzinkúton vagy olajkereskedőnél kell ártalmatlanítani.

A csomagolás környezetbarát anyagokból áll, melyeket a helyi * újrahasznosító pontokon tud ártal-matlanítani.

* A nem szennyezett vagy tisztított csomagolás újrahasznosítható.

Ezek a logók csak Spanyolországra érvényesek.

FR LE TRI + FACILE ÉLÉMENTS D'EMBALLAGE BAC DE TRI

A Triman logó csak Franciaországban érvényes.

A hulladékok szétválogatásakor vegye figyelembe a csomagoló-anyagok címkéit, amelyeket a következő jelentésű rövidítésekkel (a) és számokkal (b) jelölnek: 1–7: Műanyagok/20–22: Papír és karton-papír/80–98: Kompozit anyagok.

7. Jótállási tájékoztató

JÓTÁLLÁSI TÁJÉKOZTATÓ
A termék megnevezése:Sűrített levegős ütvecsavarozó	Gyártási szám:IAN 478353_2404
A termék típusa:PDSS 850 A1
A gyártó cégneve, címe és email címe:ROWI Germany GmbHWerner-von-Siemens-Str. 2776694 Forst, NÉMETORSZÁ[e-mail]	Szerviz neve, címe, telefonszáma:ROWI Germany GmbHWerner-von-Siemens-Str. 2776694 Forst, NÉMETORSZÁ[e-mail][phone]
Az importáló és forgalmazó cégneve és címe: Lidl Magyarország Kereskedelmi Bt.,H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzletében történt vásárlás napjától számított 3 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.
2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.
3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű használatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvényesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett

szervizekben. (A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.)

A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalmazónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseréléshez fűződő érdeke alapos ok miatt megszűnt,árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

1. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba felfedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthető-

ségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újraindul.

1. A rögzített bekötésű, illetve a 10 kgnál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.
2. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakításból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésból, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a

forgalmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkatrészek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.

1. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti.

A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetőségét nem érinti.

Kijavítást ellenőrző szelvény:

A jótállási igény bejelentésének időpontja:	A hiba oka:
Javításra átvétel időpontja:	A hiba javításának módja:
A fogyasztó részére történő visszaadás idő-pontja:
A szerviz bélyegzője, kelt és aláírás:

Kicserélést ellenőrző szelvény:

A jótállási igény bejelentésének időpontja:

Kicserélés időpontja:

A cserélő bolt bélyegzője, kelt és aláírás:

PDF ONLINE parkside-diy.com

Ezeket és számos más kézikönyvet megtekinthet és letölthet a parkside-diy.com oldalon. Ez a QR-kód közvetlenül a parkside-diy.com oldalra vezeti Önt. Válassza ki az országát, és a keresőmaszk segítségével keresse meg a kézikönyveket. A 478353_2404 cikkszám (IAN) megadásával eljuthat a cikkhez tartozó használati utasításhoz.

8. Szerviz

Amennyiben ROWI Germany-terméke használata során problémák jelentkeznének, kérjük, a következő módon járjon el:

Kapcsolatfelvétel

A ROWI Germany szervizcsapatát a következő címen érheti el:

ROWI Germany GmbH

Szerviz-forródrót: [phone]

(vonalas hívás esetében ingyenes)

IAN 478353_2404

A legtöbb probléma már a szervizcsapatunk által nyújtott kompetens műszaki tanácsadás keretében elhárítható.

9. Az eredeti megfelelőségi nyilatkozat fordítása €

Mi, a ROWI Germany GmbH, Werner-von-Siemens-Str. 27, 76694 Forst, Németország, ezennel kijelentjük, hogy ez a termék megfelel az alábbi szabványoknak, szabványosítási dokumentumoknak és uniós irányelveknek:

Gépekről szóló irányelv: 2006/42/EG

Alkalmazott harmonizált szabványok:

EN ISO 11148-6:2012

Eszköz megnevezése:

Sürített levegős ütvecsavarozó

Modellszám: PDSS 850 A1

Gyártás éve: 10/2024

Tételszám: IAN 478353_2404

A dokumentációért felelős személy:

Marc Stockenberger

Helyszín: Forst

Dátum/gyártó aláírása: 06.08.2024

Marc Stockenberger

Ügyvezető igazgató

Fenntartjuk a jogot, hogy a továbbfejlesztés érdekében technikai változtatásokat hajtsunk végre.

ROWI GERMANY GMBH

WERNER-VON-SIEMENS-STR. 27

DE-76694 FORST

GERMANY

Versione delle informazioni · Információk állása: 09/2024

ID No.: PDSS850A1-092024-LB08-01
