Typ produktu	Vzduchom chladený chladič
Značka	Daikin
Model	EWADH14C-SL
Typ kompresora	Skrutkový kompresor
Chladivo	R134a
Potenciál globálneho otepľovania (GWP)	1430
Elektrické napájanie	Trojfázové
Menovité napätie	400 V (odhad)
Frekvencia	50 Hz (odhad)
Ochrana výparníka proti zamrznutiu	Elektrický odpor s termostatom (do -25 °C)
Skladovacia teplota	-20 °C až 57 °C
Prietok vody výparníkom (povolený rozsah)	50 % až 140 % menovitého prietoku
Prietokový spínač	Povinný na ochranu proti zamrznutiu
Mechanický filter na vstupe vody	Vyžadovaný
Rekuperácia tepla	Voliteľná (vodný výmenník)
Voľné chladenie	Voliteľné (cievky prirodzeného chladenia)
Hladina hluku	Premenlivá, pozri predajnú dokumentáciu
Pravidelná údržba	Pozri tabuľku: týždenne, mesačne, ročne
Záruka	12 mesiacov od prvého spustenia alebo 18 mesiacov od dodania
Bezpečnostné zariadenia	Bezpečnostné ventily, núdzové zastavenie, elektrické ochrany
Inštalácia	Vonkajšie (zem alebo balkón) s pevným základom
Minimálna vzdialenosť od prekážok	2500 mm (rovnaká výška), 3000 mm (vyššie prekážky)
Vzdialenosť medzi jednotkami	3600 mm medzi radmi kondenzátorov

Často kladené otázky - EWADH14C-SL DAIKIN

Aký typ chladiva používa EWADH14C-SL?

Jednotka používa chladivo R134a s potenciálom globálneho otepľovania (GWP) 1430.

Ako chrániť jednotku pred zamrznutím?

Výparník je vybavený elektrickým odporom s termostatom chrániacim do -25 °C. V zime sa odporúča vypustiť alebo pridať glykol do vodného okruhu.

Aké je požadované napájacie napätie?

Napájanie musí byť trojfázové, typicky 400 V / 50 Hz. Pozrite si konkrétnu elektrickú schému jednotky.

Musím nainštalovať prietokový spínač?

Áno, prietokový spínač je povinný na vypnutie jednotky v prípade poklesu prietoku vody a tým ochránenie výparníka pred zamrznutím.

Aké sú limity prevádzkovej teploty?

Limity prevádzky sú uvedené na obrázku 2 v príručke. Vo všeobecnosti by sa jednotka nemala používať mimo uvedených rozsahov, aby nedošlo k poškodeniu.

Ako udržiavať kondenzátor?

Čistenie radov kondenzátora by sa malo vykonávať ročne, alebo častejšie v prašnom prostredí. Skontrolujte tiež utiahnutie ventilátorov a stav lamiel.

Čo robiť v prípade úniku chladiva?

Nevypúšťajte plyny do atmosféry. Vykonávajte povinné pravidelné kontroly podľa legislatívy. Kontaktujte autorizovaného technika na detekciu a opravu únikov.

Môžem jednotku nainštalovať vnútri?

Nie, jednotka je určená na vonkajšiu inštaláciu (balkón, zem) s voľným prúdením vzduchu okolo kondenzátora. Vnútorná inštalácia by vyžadovala špeciálne vzduchové kanály, ktoré nie sú k dispozícii.

Aká je záruka na zariadenie?

Záruka je 12 mesiacov od prvého spustenia alebo 18 mesiacov od dodania, pričom je potrebná riadna inštalácia a údržba.

Ako bezpečne zdvihnúť jednotku?

Používajte iba zdvihacie body označené žltou farbou na základni. Zdvihnite veľmi pomaly a udržujte jednotku dokonale vodorovne s rozpernými tyčami, aby nedošlo k poškodeniu kondenzátora.

NÁVOD NA OBSLUHU EWADH14C-SL DAIKIN

Vodni systém MUSI byt naplen správným procentem vody a glykolu.

Zariadenie, ktoré ste zakúpi, je "chiller so vzduchovym kondenzátorom",Pred instaláciou zariadenia sa uistite, ze model a elektrické napatie)\ jedna sa o zariadenie, určené pre ochladzovanie vody (alebo zmesi vodyuvedené na stítku je správnve. Vyrobca nezodpovedá za eventualne\ a glykolu) v medziach hodnôt, popísanych nizsie. Fungovanie zariadeniauskody vzniknuté po priató zariadenia.

sa zakladá na kompressi, kondenzáci a evaporáci pary, podla obrateného cyklu Carnot. Základné componenty su:

Kompresor s ventiom pre zvysovanie tlaku chladiacej pary cz tlak evaporacia az po tlak kondenzacia.

Evaporátor, v ktorom dochodzak evaporáci kvapalného chladiva nizkym tlakom a následne k ochladzovaniu vody.
- Kondenzátor, v ktorom dochodázku kondenzacii pary vsokého tlaku a k vypudeniu tepla z ochladzovaneyj vody do atmófery prostrednictvom tepelného ymennika, ochladzovaného vzduchom.
- Expanzny ventil, ktory umozhuje znižt tlak kondenzovanej kvapaliny, prechadzajuc od tlaku kondenzaciae k tlaku evaporaciae.

Vseobecné informácie

Vsetky zariadenia su dodavanes elektrickymi schemami, certifikovanymi vykresmi, identifkačný stitkom; a DOC

(Prehláseni o zhode); v tejtó dokumentáci su uvedene vsetky technické udaje zakúpeného zariadenia a

SU NEODDELITEL'NOU A PODSTATNOU CASTOU TEJTO PRIRUCKY

V pripe de nezhody medzi touto priruckou a dokumentaciou pristroja s u smerodajne udaje, uvedene na samotnom pristroji. V pripe pochybnosti kontaktujte koncessionaria vyrobcu.

Ucelom tejo prirucky je poskytnu' pomoc kvalifikovanemu instalaterevoi a pracovnikovi, aby bola zaistená spravna instalácia, uvedenie do prevadzky a udžba zariadenia, bez ohrozenia osob, zvierat a/alebo predmetov.

Dodanie zariadenia

Po dodani zariadenia na miesto instalacie je potrebne ho skontrolovat, aby sa zistili eventuale nskody. Je potrebne prezriet a skontrolovat vsetky componenty, vymenovan e dodacom liste.

Pokial je zariadenie poskodené, neodstrańje poskodený material a okamžite nahlasta skodu prepravnej spolocnosti, aby zariadenie preskúmala.

Okamzite skodu nahlaste koncesionarovi vyrobcu, pošlite mu podla moznosti snímky, ktoré mozu byt' užitocné pri zistovani zodpovednosti.

Skoda sa nesmie odstranit, dokial nebola vykonana kontrola zo strany predstavitefa prepravnje spolocnosti.

Pred instalaciou zariadenia sa uistle, ze model a elektricke napatie yuvedene na stiku je spravne. Vyrobca nezodpoveda za eventualne askody vzniknuteo prijatf zariadenia.

Operacné limity

Uskladnenie

Podmienky prostredia musia zodpovedat nasledujucim limitom:

^ Minimálna teplota prostredia : -20 °C

Maximalna teplota prostredia 57°C

Maximána relatifvna vhlkost 95% bez kondenzácie

Skladovanie pri nizsej teploe ako je minimalna teplota moze poskodit komponenty zariadenia, zatial co pri vysej teploe ako je maximalna moze sposobit olvorenie bezpecnostnych ventilov. Skladovanie v prostredi s kondenzaciou moze poskodit elektrické komponenty.

Fungovanie

Fungovanie je povolene v medziach limitov uvedenych na Obrazku 2.

Zariadenie sa musi pouzivat's prietokom vody evaporatora medzi 50% a 140% nominaleho prietoku (standardne operacné podmienky).

Prevadzka mimo uvedenych limitov moze zariadenie poskodit.

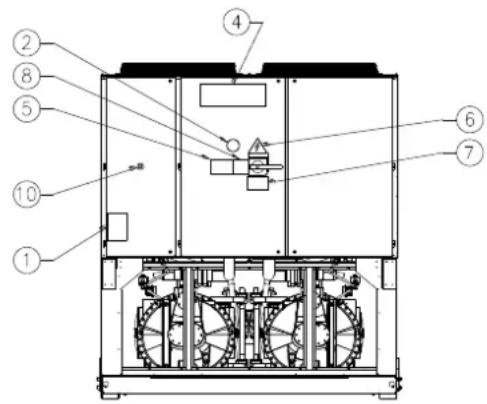

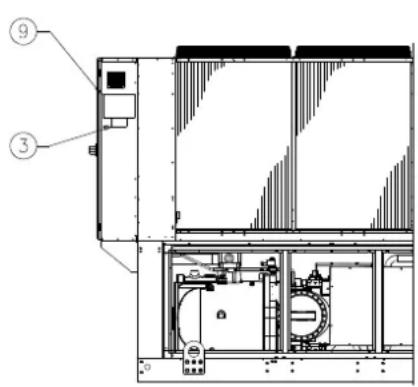

Obrazok 1 - Popis štítkov aplikovaných na elektrickom panei

(Elektrický panelMZebyt'z dvoch Roznych vysok)

Identifikación stiftku

Zariadenie sa moze zvihata b v prisinych bodoch, wynaenych zitou farbou, ktore sa nachadzaju na jeho podstavci.

Pristup k elektrickym componentom je zakazany, pokiil predytym nebol hlavny wypinez zariadenia otwareny a elektrickne nepajanie dekatvoanie.

• Pristup k elektrickym component je zakazany bez pouzita zolanej plośiny. Nepristupujte k elektrickym componentom, pokial sa vysktuje voda/alebo vlhkest'.

Ostre okjae a povrch cesti kondenzatora mozu sposobit poranenie. Vyhybajte sa priamemu kontaktu a pouzivajte vchodné osobné oc prostriedky.

• Pred akymkofvek zasahom na chladiaciich ventilatoroch a/alebo kompressoroch odpoje elektricke napajanie otvorenim hlavneho v Nedodrziavanie toto prvidla m0ze sposobit vaze n poranenie.

Zariadenie je ywbavené bepezostnymi ventilmi, ktoré su namontovane po stranach nizkeho a vysokého tlaku chladiaceho obvodu.

V pripade nečakaného zastavenia zariadenia postupujte podla po uvedenych v Kontrohý panel - prirúckaPokynov, ktoj je sučastou dokumentácie, odovzdanej konečnému uzivatefovi.

Vyhybajte sa instalacii chilleru v prostredl, ktoro moze byt nebezpecné poças udrzbárskych ukonov, aka napríklad plośiny bez ochrannych stien alebo zábradi Č zony, ktoré nezodpovedaju poziadavkám pre okoli prostredie chilleru.

Hluk

Zariadenie produkuje hluk najma v dosledku otacania kompresorov a ventilator Hladina hluku pre kaźdy model je uvedená v prilozenej Dokumentácii.

Pokial je zariadenie spravne naštevoaned a použvané, a pravdine ho
pontkejste udžbe; hladina huki si newžaduje namontovanie špecifikného
ochranného pristroja, ktorý by fungoval nepretržite v blizkosti zariadenia.

V pripe instalacie so specifickymi zvukovymi poziadavkami je potrebne naštalovat dodatočné pristroi preznizenie hluku.

Premiestnovanie a zdvihanie

Whyteite sa neraizom aleabo otrasom zariadenia pozas nakdania Wykdatania z dea neho prostiedku a pozas premiestovaria. Tlae alebo tahaje zariadenie

Iba za rám podstavca. Umiestnite zariadenie do vnutra prepravného prostriedkuk tak, aby sa nehybalo a nespósobilo skody. Dbajte na to, aby ziadna cast' zariadnéspadla poças prepravy a nakladania/vykladania.

Vsety zariadenia su yvobene bodmi pre zdvhanie, cnaocenmyi zlou faibou Iba teto body sa mozu pouzivat pre zdvhanie zariadenia, ak je to naskedovne nzazornene.

Poskodeniu kondenzačnej banky zabrânite použitím rozperných týří.T iěsniestná nad mriežkami ventilátorov vo vzdialenosti 25 metrov.

ZdVhade Iana a posumne tyoe musia byt dostatoene pevene,aby zariadenie bezpeone udizali. Skontroljte hmotnost zariadenia na jeho identifikaonm stitku.

Odporuca sa vykonat'ukony instalacie a udrzby spolu inymi osobam nahodilichy zraneni alebo problemov sa chovaje nasledujucim sposob
Zachovajte kflud
Staetiaolalmu,pokai sa nachcdavmisteinstalace
Premiestrane neni osbu na tepmeisto, daleko od zariadenia a uozie judo polohy kflu
Okamite upovedome personal zoipovedny za bezpeocost v budove alebo pohotovostnu zachrannu sluzbu.
Pockajtn prichod pohotovostne slutzby a nenechavaje raneneho sameho.
Poskynite vsetky potrebne informace operatror pohotovostnej slzby.

Zerdenea musizdwhat's maximainou opalmostou a pozomostou, podla

Pokynov pre zdvihanie, uvedenych na stitku. Zdvihajte zariadenie pomaly udzijehoperfektreynovnané.

Vsetky zariadenia su projektovane pre extemé pouzite, na balkonoch alebo zemi, za podmienok, ze v priestore uroenom pre instalaciu sa nenachadzaju prekazy, ktoré by mohli znižovat prietok vzduchu ku kondenzačnym bateriam.

Zariadenie musi by nainstalovan ne pevnom a perfeldne rovnom powrchu. Pokiel bude zariadenie nainstalovan ne talkondone alebo strechach, je moze, ze bude potrebne pouzit tramy pre rozlozenie hmotnosti.

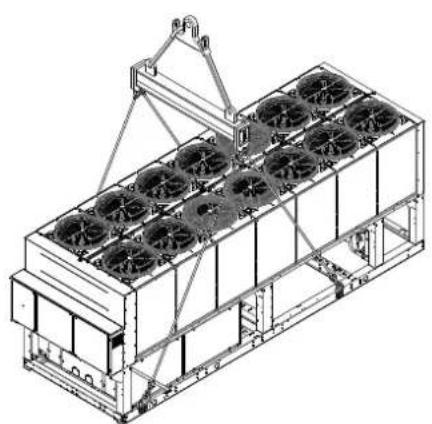

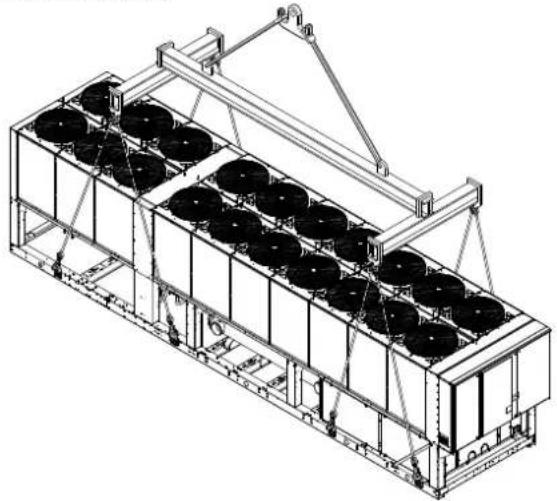

Obrazok 3-Zdvihanie zariadenia

2 Jednotka kompresora 3 Jednotka kompresora

Pre instalciu na zemi je potrebny odolny cementovy zaklad o minimalej hruke 250 mm a dlzke presahujucej dlzku samotneho zariadenia, zaklad musi byt'schopny udrzhat hmotnost zariadenia.

Pokial je zariadenie nainstalované v priestoroch fahko pristupnych osobám alebo zvieratám, odporúca sa namontovat ochranné mriežky na casti kondenzátora a kompressora. Pre zabezpečenie lepsej vykonnosti v mieste instalacie dodrzujte nasledujuce opatrenia a Pokyny:

• Vyhybaite sa recirkulacij toku yzduchu.
  Uistite sa, ze sa v blizkosti nevyskytuju prekazky, ktoré bránia správnemu toku vzduchu.
  -Uistite sa,ze zaklad je pevny a odolny,aby sa co najviac znizhl hluk a vibracia.
  -Vyhnite sa instalacii zaradenia v obzvlast' prasnych miestach, prezeby mohio dojst k zneci steniu kondenzacnych bateri.
  Voda v système musi byt obzvlást cistá a vsetky stopy oleja alebo hrdze sa musia odstranit. Na vustpej trubke zaradenia musi byt namontovany mechanicky filter vody.

Požladavky minimálneho priestoru

J de dolezite respektovat minimale vzdialenosti na vsetych zariadienach pre zabezpecenie optimalej ventilatie kondenzachnybateril.

Ked sa rozhodnete umiestnil' zariadenia, pre zabezpecenie adekvatneho toku vzduchu je potrebné brat do uvahy nasledujuce faktory:

Vyhybajte sa recirkulacii tepleho vzduchu

Vyhybajte sa nedostatočnému privodu vzduchu ku kondenzátoru, chladeného vzduchom.

Obe podmienky mozu sposobit zvy Senie kondenzaeho tlaku, ktoré vedie k zniženiu energetickej vykonnosti a chladiacej učinnosti.

K zariadeniu musi byt pristup za kazdej strany pre vykonavanie udrzbarskych ukonov po instalacii.

Vertikány odvod vzduchu nesmie byt zataraseny. Pokiaf sa okolo zariadenia nachadzaju steny alebo ine prekazky rovnakej ysky aka samotne zariadenie, toto musl byt nainstalované vo vzdialenosti vacsej nez 2500 mm. Ak su prekazky vysssie, zariadenie musl byt nainstalované vo vzdialenosti vacsej nez 3000 mm.

Pokial' bude zariadenie nainstalované bez doprzania minimalynch odporučenych vzdialenosti pre vertikáne steny a/alebo prekážky, moze dojst' ku kombinić recirkulácie teplého vzduchu a/alebo nedostatočného privodu vzduchu ku kondenzátoru chladeného vzduchom s nasledným zniženim vykonnosti a učinnosti.

V kaźdom pripline mikroprocesor umozni zariadeniu prisposobit sa novej operacnej prevadzke, dodavajuc maximalu vkykonnost, ktora je k dispozicii v urcitiych podmienkach, aj ked je bočná vzdialenost mensi na než je odporučene; okrem operacnych podmienok, ktoré by mohlovplyvit bezpečnost personálu a spofahlivost zariadenia.

Ked'doje k umiestnenu dvoch alebo viac zariadeni vedfa seba, odporuca sa dorziavat vzdialenost najmenej 3600 mm medzi blokmi kondenzatorov.

Pre dalsie riesenia kontaktujte koncesionara vyrobu.

Zvuková ochrana

Pokial si hladina zvukovej emisie vyzaduje spefickú kontrlu, je potrebné venovat pozornost zvukovej izolacii zariaidenia od podstavca aplikovanim protivibrčný prvkov adekvátnym sposobom (dodávajú sa ko volitěné prvyk). Flexibilné spoje musa byt nainstalované aj na hydraulických zapojeniach.

Vodné trubky

Trubky musia byt naprojektovane s co majmensim poctom ohybov a zmien vo vertikalienom smere. Tymto sposobom sa znaone znižia vydavky na instalaciu a zlepši sa vykonost systemu.

Hydraulickystem musi mat:

1. Antivibracne prvky sluziace pre znizenie prenosu vibraciin na strukturu.
2. Izolań ventily pre izoláciu zariadenia od hydraulického systému poças servisnych ukonov.
3. Prietokomer.
4. Manuǐne alebo automatické odžvdušnovacie zariadenie umiestné v najvyssom bode systému, zatial co drenáźne zariadenie umiestné v najnižsom bode systému.
5. Evaporator a zariadenie pre rekuperaciu tepla, ktorne ni su umiestnene v najvyssom bode systemu.
6. Odpovedajúce zariadenie, ktoré slúži pre udrižiavanie tlaku v hydraulickom système (expanzná nadoba, atd.).
7. Ukazovatele tlaku a teploty vody, ktoré napomáhajú pracovíkovi pri servisnych a udžbárskych ukonoch.

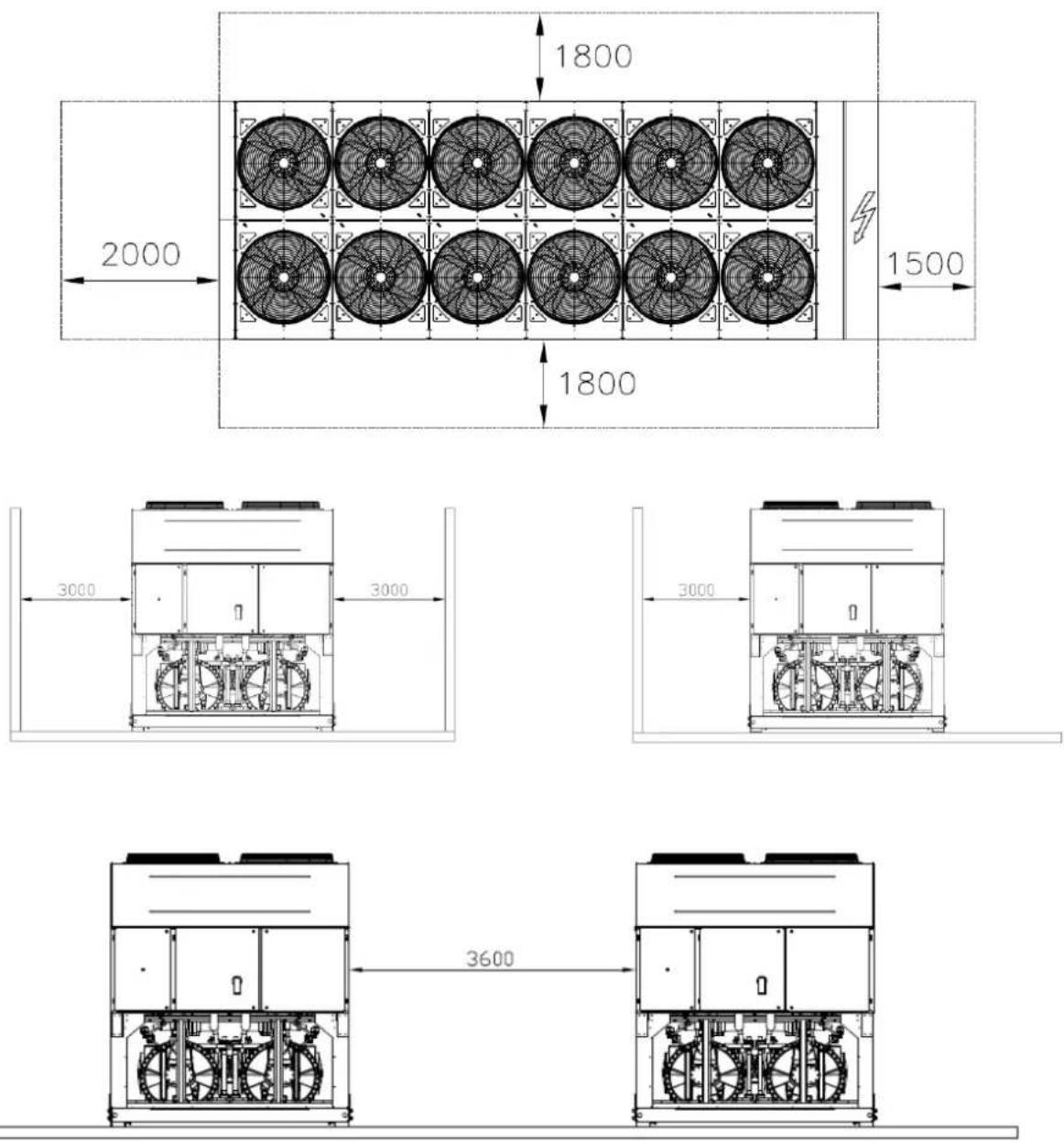

Obrazok 4 - Požiadavky minimálneho priestoru

1. Filter alebo zariadenie, ktoro moze odstranit' castice z kvapaliny. Pouzitie filtr predluzje zivotnost evaporatora a cerpadla a napomaha hydraulickemu systemu udrziavat sa y lepsch podmienkach.
2. Evaporator je vybaveny elektrickym odporom s termostatom, ktory zabepecuje ochranu proti zamrznutiu vody pri minimalej teploe prostredia -25^ . Vsetky ostatné vodné trubky/externé hydraulické zariadenia systemu musa maf zateplenie proti mrazu.

3. Zariadenie pre rekuperaciu tepla sa musi v zimnom obdobi vyprazdnit, Pokial sa do hydraulického obvodu nepridá zmes etylen-glykolu v prislušnom percentualignom pomere.

4. V priade vymeny zariadenia sa musi cely hydraulicky systemyvyprzdnitayvistipredytmne bude namontovanenevzariadenie.Pred uvedenim noveho zariadenia do prevadzky sa odporuca vykonat prisluanse testya chemicke upravy vody.

5. Pokial sa glykol prida do hydraulickeho systemu ako prostriedok proti zamrznutiu, davajte pozor, pretoze privvodny tlak bude nizsif, vykonnost zariadenia sa znizja aPoklesy tlaku budu vacsie. Je potrebné opatovne nestavit vsetky ochrannesystemy zariadenia, aka zariadenie proti zamrznutiu a ochrannes zariadenie proti nizkemu tlaku.
6. Pred izolovanim vodnych trubiek sa uistite, zenedochadza kunikom.

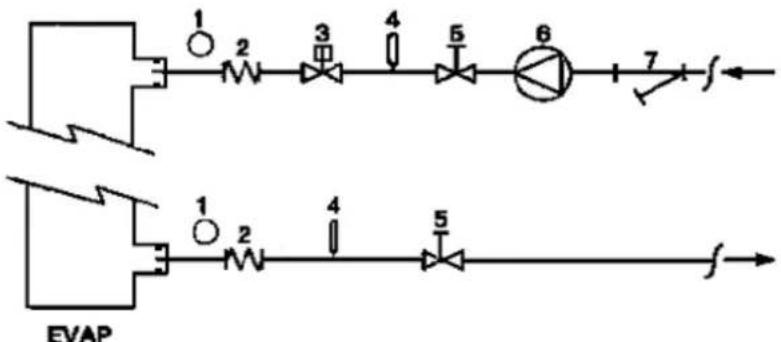

Obrazok 5 - Zapojenie vodnych trubiek k evaporatoru

1. Manometer
2. Flexibilny konektor
3. Prietokomer

4. Tepelna sonda

5. Izolačny ventil

6. Čerpadlo
7. Filter

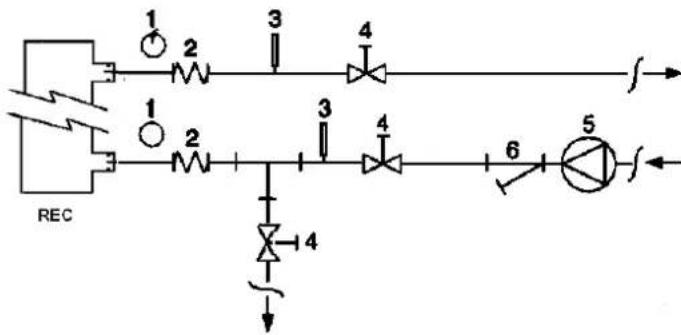

Obrazok 6 - Zapojenie vodnych trubiek k vymennikomrekuperacie tepla

1. Manometer
2. Flexibilny konektor

3. Tepelná sonda

4. Izolačny ventil

5. Čerpadlo
   6.Filter

Uprava vody

Pred spustenim zariadenia yvistite vodny obvod. Necistota, vapnik, usadeniny korozie alebo ineho materiu sa mozu hromadit vo nvtri tepelneho ymennika a zniit tak jeho kapacitu tepelnej ymemy. Moze dojst aj k poklesu tluk, znizeniPrietokuj vody.Vhodna uprava vody moze teda zniit

riziko korózie, erózie, formovania vaplnika atd. Odpovedajúca najvhodnejśia uprava sa urci priamo na miesto podla typu systemu a vlastnosti vody.

Vyrobca nezodpovedá za eventualne skody alebo nesprávné fungovanie zariadenia v dosledku chýbajúcej alebo nevhodnej upravy vody.

Pri projektovani systemu sa vzy beru do uvahy komplexne dve alebo viac metod ochrany, popisanych niizsie:

Staly obeh toku vody vo vnutri trubiek a ymennikov
Pridanie adekvatneho mnozstva glykolu do vodného obvodu.
- Tepelná izolácia a dodatočné zahrivanie vonkajšich trubiek
- Vyprázdnenie a vyčistenie tepelného vymenníka počas zimného obdobia

Je zodpovednost'ou instalatéra a/alebo udrzbara zaist' pouzitie metod proti zamrznutiu. Ulstite sa, aby sa vzy previedli udzbarske ukony potrebne pre ochranu proti zamrznutiu. Chybajuce dodrzvanie vyssie uvedenychPokynov moze sposobit poskodenie zariadenia. Skody zapricinené mrazom nespadaju do zaruky.

Instalácia prietokomeru

Pre zaistenie dostatočného množstva vody pre cely evaporator je nevyhnutne nainstalovat na hydraulickom obvode prietokomer, ktorý moze byt' umiestně na vodnych trubkach na vstupe alebo vystupe. Ulohou prietokomer je zastavit zariadenie v priade prerušenia toku vody a chraniţ tak evaporator pred zamrznutim. Vyrobca ponúka ako volitelné prvok prislušne zvolený prietokomer. Tento prietokomer lopatkového typu je vchodné pre externu nepretržitu aplíkáciu (IP67) s priemerom trubiek od 1" do 6". Prietokomer je vybaveny cistém kontaktom, ktorý musi byt' elektricky pripojený ku koncovkám, ako jeznázornene na elektrickej schéme. Prietokomer musi byt' nastavený tac, aby mohol zasiahnut', kek tok vody evaporatóra klesne pod 50% nominálneho prietoku.

Rekuperación tepla

Podla zeleiania moze byt' zariadenie vybavené aj systémomrekuperacia tepla.

Tento systém sa aplikujé pomocou tepelného vymenníka chladenehovodu, ktró sa umiesthujé na odvodovu hadicu kompressa a pomocou prislušného zariadenia, ktró riadi tlak kondenzácie.

Pre zabezpecenie fungovania kompressora vo vnutri vlastnej schranky nemoze zariandenie pre rekuperaciu tepla fungovat's vodou o teplo neišejne 28°C.

Projektant zariadenia a instalater chilleru nesu zoDPovednost za dodzianie tejo hodnoty (napr. pouzitim ventilu bypass pre recirkulaci)

Elektrické zariadenie

Vsetky elektrické zapojenia k zariadeniu musia byt v sulade s platnymi predpismi a normami.

Vsetky ukony instalacie, nastavenia a udrzby musi vykonavat kvalifikovany personal.

Konzultujte spefickuk elektricku schemu opovedajucu zakupenemuzariadeniu. Pokial sa elektricka schema na zariadeni nenachadza alebo ste ju stratili,kontaktujte vasho koncessionara vyrobcu, ktory vamp zašle kopiu.

V priade nezrovnalosti medzi elektrickou schémou a panelom'elektrickymi kablami kontaktujte koncessionára vyrobcu.

Používajte iba medèné vodiče, v opačon tripade by mohlo dojst k prehriatiu alebo korozii v styčnych bodoch s rizikom následného poskendnia zariadenia.

Aby nedochádzalo k prerušeniam, káble riadenia sa musia zapojit od oddelene od elektrickych kálov. Za tymto učelom použivajte rozdieline trubice pre vedenie kálov.

Pred akymkol'vek zasahom na zariadieni otvorte hlavny odpojovaci vypinač na hlavnom napájaní zariadenia.

Pokial systém zahrnjue zariadenia, ktoré spasobuju vyssie harmonické (ako VFD a rez fázy), mozu straty smerom do zeme dosiahnut' aj omnoho vyssie hodnoty (zhruba 2 Ampérov).

Ochrany pre systém elektrického napajania musia byt naprojektované na základe vyssie uvedenych hodnot.

Fungovanie

Zodpovednost' pracovnika

Je drolezite,aby bol pracovnik prislušne vyskoleny a oboznámil sa so systémom pred použitim zariadenia. Okrem precitania tejto priručky si musi tiež prestudovat operacnú priručku mikroprocesora a elektricku schemu,aby pochopil sekvencie uvedenia do chodu, fungovanie, sekvencie zastavenia a fungovanie vsetkych bezpečnostnych zariadieni.

PoÇas fázy prévo spustenia zariadenia technik, povereny výrobcom, je k dispoźcij odpovedat na akúkolev ek otázku a poskytnút instrukcie pre vykonanie správnych procedur.

Pracovnik si musi zaznamenávat operáćne udaje pre kázdé nainstalované zariadenie. Dálsia registrácia sa musí viest pre vsetky pravidné servisné a udžrbařske ukony.

Pokial pracovnik zistí anománe alebo neobvkylé operacné podmienky, mus konzultovat technickú sluzbu, poverenú vyrobcom.

Bezná udrzba

Ukony minimalej beznej udrzby su vymenované v Tablke 2

Asistencia a záruka

Vsetky zariadenia su testované vo vyrobe a podliehaju zaruke podobu 12 mesiacov od prveho uvedenia do prevadzky, alebo 18 mesiacov odo dna dodania.

Tieto zariadenia boli naprojektované a konstruovane s ohladom na
najvysskitalvny standard a zabezpecujuro roky bezporuchoveho
fungovania. Jednako je dolezite postarat sa o prislušnu a pravidelnú
udrzbu v suladu so vsetkymi procedurami, uvedenymi v tejto
prfrucke, akoi v sulade s dobrymi praktikami vztahujucimi sa na
udrzbu strojov.

Odporuca sa uzavriet zmluvu o udzbe so servisnym strediskom, opravnenym vyrobcom, aby ste si zabepezdi ulimny a bezproblmovy servis vdaka skusenosti a kompetencii nasho personalu.

Je treba brat do uvahy i fakt, ze zariadenie si vyzaduje udrzbu aj ked je este v zaruke.

Majte na vedomi, ze nesprávné použitie zariadenia, napriklad mimo svojich operacných limitov alebo chybjauca udrzba podlaPokynov uvedenych v tejo priruče, majú za nasledok zrušenie záruky.

Dodržujte najmā nasledujúce body pre respektovanie podmienok záruky:

1. Zariadenie nemoze fungovat mimo operacnch limitov
2. Elektrické napájanie musí zodpovedat limitom napatia a musí byt' bez vyskytu harmonickych alebo náhlych zmien napatia.
3. Trojfazové napajanie nesmie vykazovat nerovmováhu medzi fázami vyssiu než 3%. Zariadenie musí dostat vypnuté, pokiaf elektricky problém nebude vyriësený.
4. Nedeaktivujte alebo nezušte Žiadne bezpečnostné zariadenie, ako mechanické, tak elektrické alebo elektronické.
5. Voda, použivaná pre plinie hydraulického obvodu, musi byt Čistá a vchodne upravena. Na rajbīšom bode k vstupu evaporatóra musi byt nainstalovaný mechanický filter.
6. Pokial pri objednáve nebolo dochodnute inak, prietok vody evaporatóra nesmie byt nikdy viac ako 120% a menej ako 80% nominálnej kapacity.

Pravidelné pouinne kontroly a uvedenie zariadenia pod tlak

Zariadenia patria do kategorié IV klasifikácie stanovenej Europskou Smernicou PED 2014/68/EU.

Pre chillery, patrique do tejo kategorie, niektoré miestne normy si vyzaduju pravidelnu inspekciu zo strany opravnenego servisného strediska. Overte si platné poziadavyk na mieste instalacie.

Zoznam Úkonov	Tуždenne	Mesačne(Pozn. 1)	Ročné/Sezónne(Pozn. 2)
Všeobecne:
Cítanie operacnych Údajov (Pozn. 3)	X
Vizuálna inšpekcia zariadenia pre eventuálne škody a/alebo uvoʃnenie		X
Kontrola integrity tepelnej izolácie			X
Čistenie a nalakovanie, kde je to potrebné			X
Analýza vody (6)			X
Kontrola fungovania prietokomeru		X
Elektrické zariadenie:
Previerka kontrolných sekvencii			X
Kontrola opotrebovania počitadla - vymenit', ak je to potrebné			X
Kontrola správného utiahnutia věsetkých elektrických koncoviek - utiahnut', ak je to potrebné			X
Cistenie vnútra elektrického kontrolného panelu			X
Vizuálna inšpekcia componentov pre eventuálne známky naderného zahrivania		X
Previerka fungovania kompresore a elektrického odporu		X
Meranie izolácie motora kompresora pomocou Megger			X
Chladiaci obvod:
Kontrola prítomosti eventuálnych Únikov chladiva		X
Vizuálna previerka toku chladiva prostrednictvom inšpekçného skla kvapaliny - inšpekné sklo musi byt' plné	X
PrevierkaPoklesu tlaku filtra dehydratóra		X
PrevierkaPoklesu tlaku olejového filtra (Pozn. 5)		X
Analýza vibrácij kompresora			X
Analýza kyslosti oleja kompresora (7)			X
Čast kondenzáhora:
Čistenie blokov kondenzáhora (Pozn. 4)			X
Previerka správného utiahnutia ventilátorov			X
Previerka rebier bloku kondenzáhora - odstránit', ak je to potrebné			X

Poznámky:
1. Mesacné uyony zahmjuajukony tzydenné.
2. Ročné škony (alebo sezónne) zahrnuj a tjždenne a mesačné.
3. Operacne udaje zariadenia sa mozu ciat denne, s respektovanim vysokého pozorovadieho standardu.
4. V prostrediach so zwyjsenou koncentraciou castic vo vduchu je potrebne cisit' bloc kondenzatora castejie.
5. Vymente olejov filter, ked' Pokles taku vztahujuci sa k nemu dosiahne 2,0 barov.
6. Kontrolujte pritomnost'eventualnych Rozpustenych kovov.
7. TAN (Cislo celkovych kyselin): ≤0,10: ziadny ukon
Medzi 0,10 a 0,19: ymnte protikyselinove filtre a skontrolype po 1000 prevadzkovych hodinach. Pokraujte vo vymene filrov, dokial TAN nie je
nizsnez0,10

0.19: yvmenele, olejov filter a dehydrator oleja. Kontrolujev pravidelnych intervaloch.

Dolezite informacia vztahujuce sa k pouzivanemu chladivu

Tento vyrobok obsahupe fluorovane plyny sklenikovo efektu. Nevypustajte plyny do ozduisia.

Typ chladiva: R134a

Hodnota GWP(1): 1430

(1) GWP = Zohrievaci výkon Globálny

Mnozstvo chladiva, potrebne pre štandardné fungovanie zariadenia, je uvedené na identifikacn oštiku zariadenia.

Skutočné množstvo chladiva, nachadzajúce sa v zariadeni, je signalizované striebomou tyčinkov vo vnutri elektrického panelu.

V závislost od europskej alebo miestnej legislatfy je mozné, ze su potrebné periodické inspekce pre zistovanie eventualnych unikov chladiva.

Navodila za enote, polnjene v tovarni in na terenu

(Pomembne informacije o uporabljenem hladinem sredstvu)

Hladilni systemd bo napoljen s flourinirami toplogrednimi plini.

Kontaktujte miestneho predajcu pre dalse informacia.

Likvidácia

Zariadenie je realizovane z kovovych, plastovych a elektronickych componentov. Vsetky tieto casti sa musia likvidovat' v suliade s platnymi miestnimi predpismi.

Olovené baturie sa musia zbierat' azaslat do spezialneho zberneho strediska.

Olej sa musi zbierat' azaslaf do specialnoho zberneho strediska.

Tn pruikst 20 ak technie pormk zne prensivjz zadru zavznu porukiu. Je ulosh nerebny be gantovany bezyvhradne a jednozaime ak kompleti, presny alebo spohtyiv. Vsekiy udaje a spekifie poposy muyby pozmenne ne bezprachdazjuho upozomnienia. Udaje, kumolnikoviye v momente objekhny, budu povozvaene da definitine.

Vroba sa zaba vju alekolvek zoipovedost za eventualine pireame alebo nepriame skody, a to najisrom zmyslslova, suviisiace alebo spojen s pouzim aleabo interpreteciu tej priruky.

Vhyradzujeme si pravo vykonéval projektové a strukuralne modifikáce v ktoromkolvek momente bez predchodzajuceho upozomenia. Zobrazenie na obalke nie je závezné.

Verzia jednotky s vol'nym chladenim

Jednotky s volnym chladenim maju dodatocné vinutie cievky, ktoré sa použiva na predchladzovanie kvapaliny prudiacej budovy a zvyşenie celkovej učinnosti odbremeninim kompresorov, až kym sa uplne nezastavia, ak to dovoluj podmienky prostredia. Tok vody možno presmerovat k dodatocnym vinutiam cievky trojcestnym ventilom (alebo dvoma samostatnymi ventilimi, v závislosti od veilkosti chladica), ak teplata okolia klesne pod uroven teploty spatného toku vody.

Vofne chladenia mozno aktivovat spinaoem QFC umiestnemy v ovladacej casti elektrickeho panela. Po aktivacii funkcie volnoho chladenia riadi ovladae Jednotky prevadzku vodnych ventilov automatickcy. System riadi aj prevadzku ventilatorov, cim maximalizuje efekt volneho chladenia.

POZOR

Vodny system MUSI byt naplenny spravnym pomerom vody a glykolu. Koncovy pouzivatej je zodpovedný za spravny percentuyny podiel vody a glykolu. Na skody vinuti cievok voIneho chladenia sposobene zamrzutim sa nevztahuje zaruka.

POZOR

Existuju dva typy regulačného systému vořného chladenia:

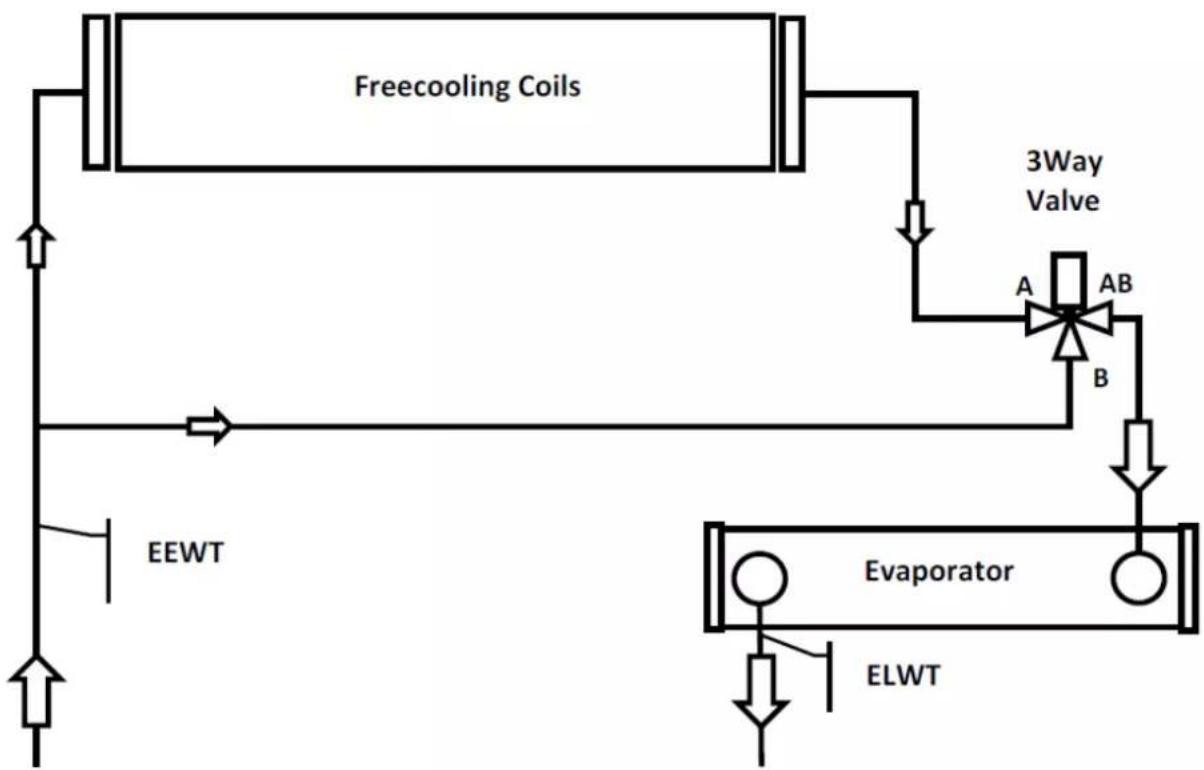

Systém vo'ného chladenia s trojcestným ventilom

EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils	Vinutia cievky vofného chladenia
3 Way Valve	Trojcestné ventil
EEWT	Tepelná sonda vystupu vody
Evaporator	Výparnik
ELWT	Teplotné snímač výstupnej vody

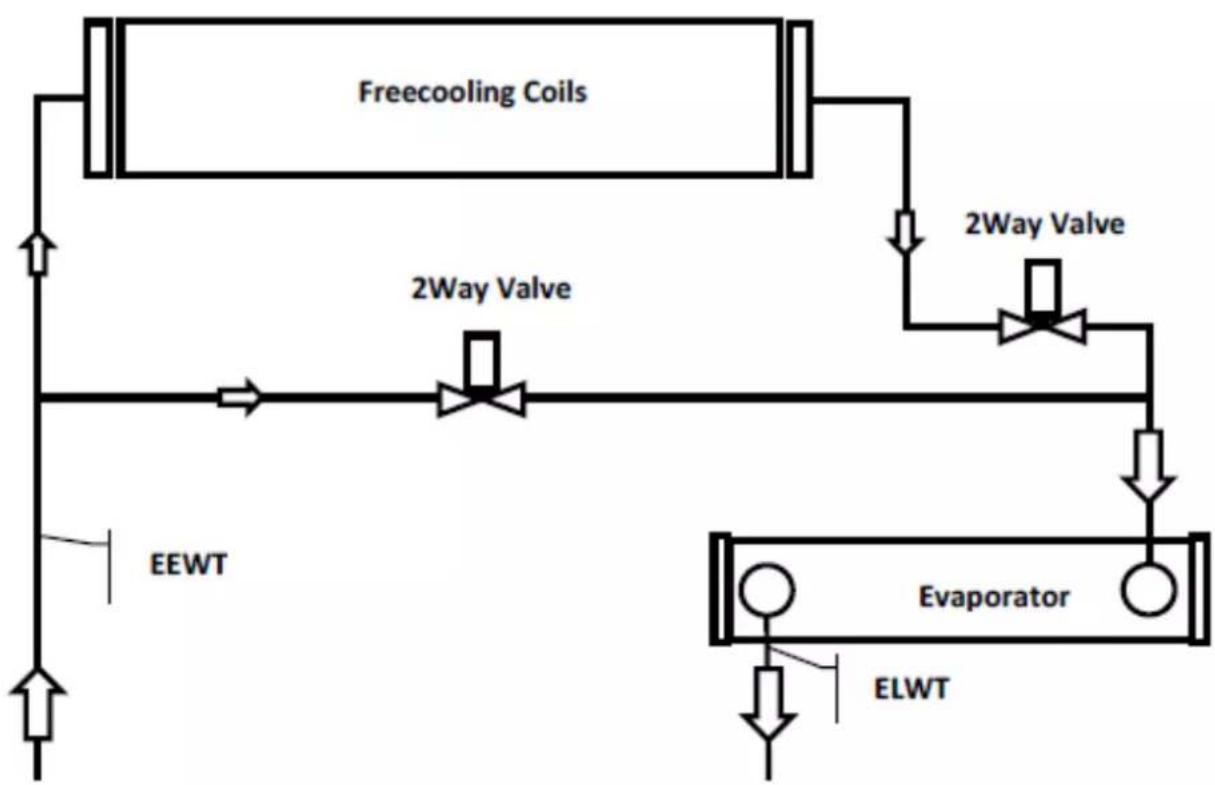

Systém vořného chladenia s dvojecestnými ventilmi

EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

Freecooling coils	Vinutia cievky vofného chladenia
2 Way Valve	Dvojeestný ventil
EEWT	Tepelná sonda vstupu vody
Evaporator	Výparnik
ELWT	Teplotné snímač vystupnej vody

V závislsto od prevádkovych podmienok a nastavenej hodnoty Jednotky sa vymena systemu sa ovláda prostrednictvom vtavaného ovládača Jednotky. Medzi zimnou a letnou prevádkou suPoklesy tlaku na strane vody rozne a preto sa moze lišit' aj prietok vody chladica. Overte, ā sa minimány a maximálny prietok vody medzi zimnou a letnou prevádkou nachadza v rámci limitov prietoku vody (pozrite si námod na obsluhu vyrobku).
