Produkttype	Luftkjølt kondensator kjøler
Merke	Daikin
Modell	EWADH14C-SL
Kompressortype	Skruekompressor
Kjølemiddel	R134a
Globalt oppvarmingspotensial (GWP)	1430
Elektrisk forsyning	Trefaset
Merkespenning	400 V (estimert)
Frekvens	50 Hz (estimert)
Frostbeskyttelse for fordamper	Elektrisk varmelegeme med termostat (opp til -25 °C)
Lagringstemperatur	-20 °C til 57 °C
Fordamper vannstrøm (tillatt område)	50 % til 140 % av nominell strømning
Strømningsvakt	Obligatorisk for frostbeskyttelse
Mekanisk filter på vanninntak	Påkrevet
Varmegjenvinning	Valgfri (vannveksler)
Freecooling	Valgfri (naturlige kjølespoler)
Støynivå	Varierer, se salgsdokumentasjonen
Periodisk vedlikehold	Se tabell: ukentlig, månedlig, årlig
Garanti	12 måneder fra første oppstart eller 18 måneder fra levering
Sikkerhetsutstyr	Sikkerhetsventiler, nødstopp, elektriske beskyttelser
Installasjon	Utendørs (bakke eller balkong) med solid fundament
Minste avstand til hindringer	2500 mm (samme høyde), 3000 mm (høyere hindringer)
Avstand mellom enheter	3600 mm mellom kondensatorbanker

Ofte stilte spørsmål - EWADH14C-SL DAIKIN

Hvilken type kjølemiddel bruker EWADH14C-SL?

Enheten bruker kjølemiddel R134a med et globalt oppvarmingspotensial (GWP) på 1430.

Hvordan beskytte enheten mot frost?

Fordamperen er utstyrt med en elektrisk varmelegeme med termostat som beskytter ned til -25 °C. Om vinteren anbefales det å tømme eller tilsette glykol i vannkretsen.

Hva er den nødvendige forsyningsspenningen?

Strømforsyningen må være trefaset, typisk 400 V / 50 Hz. Se enhetens spesifikke elektriske skjema.

Må jeg installere en strømningsvakt?

Ja, en strømningsvakt er obligatorisk for å stoppe enheten ved lav vannstrøm og dermed beskytte fordamperen mot frost.

Hva er driftstemperaturgrensene?

Driftsgrensene er angitt i Figur 2 i håndboken. Generelt skal enheten ikke brukes utenfor de spesifiserte områdene for å unngå skade.

Hvordan vedlikeholde kondensatoren?

Rengjøring av kondensatorbankene må utføres årlig, eller oftere i støvete miljøer. Kontroller også vifteskruene og tilstanden til lamellene.

Hva gjør jeg ved kjølemiddellekkasje?

Ikke slipp gasser ut i atmosfæren. Utfør obligatoriske periodiske inspeksjoner i henhold til lovgivningen. Kontakt en sertifisert tekniker for å oppdage og reparere lekkasjer.

Kan jeg installere enheten innendørs?

Nei, enheten er designet for utendørs installasjon (balkong, bakke) med fri luftstrøm rundt kondensatoren. Innendørs installasjon ville kreve spesielle luftkanaler som ikke er inkludert.

Hva er garantien for enheten?

Garantien er 12 måneder fra første oppstart eller 18 måneder fra levering, forutsatt korrekt installasjon og vedlikehold.

Hvordan løfte enheten trygt?

Bruk kun løftepunktene markert med gult ved basen. Løft veldig sakte mens du holder enheten helt horisontal med avstandsstenger for å unngå skade på kondensatoren.

BRUKSANVISNING EWADH14C-SL DAIKIN

Emottagning av encheten

Identification av etiketten

Figur 3 - Lyftning av encheten
2 kompressorenhet

3 kompressorenhet

Viktig information rorande kylmedlet som anvands

Denna produit innehaller fluorerad vaxthusgas. Slapp inte ut gas i atmosfaren.

Typ av kylmedel: R134a

Varde GWP(1): 1430

(Viktig information rorande kylmedlet som anvands)

Kylmedelssystemet laddas med fluorerade vaxthusgaser.

Slappinteutgasiatmosfaren.

Takk for at du valgte var kjoler

LES NÖYE GJENNOM DENNE VEILEDNINGEN FÖR ENHETEN INSTALLERES OG ANVENDES.

EN UEGNET INSTALLASJON KAN FORE TIL ELEKTRISKE STOT, KORTSLUTNING, LEKKASJE, BRANN ELLER ANDRE SKADER PÅ UTSTYRET, SAMT PERSONLIGE SKADER. ENHETEN MA INSTALLERES AV EN FAGLERT OPERATOR/TEKNIKER.

ENHETENS OPPSTART MÅ UTFØRES AV EN AUTORISERT OG OPPLAERT INGENIØR.

ALLE INNGREP MA UTFORES I OVERENSSTEMMELSE MED LOKALE LOVER OG REGELVERK.

DET ER STRENGTH FORBUDT A INSTALLERE OG A SETTE ENHETEN I DRIFT HVIS IKKE ALLE INSTRUKSJONER SOM ER OPPFORTI DENNE VEILEDNINGER KRILE.

TA KONTAKT MED PRODUSENTENS SELGER HVIS DU ER I TVIL OG HAR BEHOV FOR RAD OG INFORMASJON.

Beskrivelse

Enheten du har kjopt er en "luftkjolt chiller", en maskin som er laget for á kjole ned vann (eller en blanding av vann og glykol) innenfor de grenser som beskrives senere i veiledningen. Enheten funksjon baserer seg pä dampkompresjon, kondensasjon og evaporasjon etter en omvendt carnotprosses. Hoveddelene er de folgende:

• Skruekompressor for Å öke kjoledampens trykk fra evaporasjonstrykk til kondensasjonstrykk
• Evaporator, hvor lavtrykkskjolevæsken fordamper og på denen maten kjøler ned vannet
• Kondensator, hvor hoytrykdsdampen kondenseres og slipper varmen fjernet fra det nedkjolte vannet ut i atmosfaeren, takket vaere en luftkjolt varmeveksler.
  -Ekspansjonsventil som gjor det mulig a redusere den flytende kondensens trykk fra kondenstrykk til fordampningstrykk.

Generell informasjon

Alle enheter leveres sammen med koplingsskjema, godkjente tegninger,navneplate; og DOC (Samsvarserkaering); disse dokumentene innehender alle tekniske data for enheten du har kjapt og MA BETRAKTES SOM EN INTEGRERENDE OG VESENTLIG DEL AV DENNE VEILEDNINGEN

Hvis det forekommer ulikheter mellom dette veiledningen og utstyretsdokumenter, vennligst referer til dokumentene på delve maskinen. Takontakt med produsentens selger hisis du er i tvil.

Denne veiledningen er laget for at installatoren og den kvalifiserte operatoren skal kinne utfore en riktig installationsjon, drift og vedlikehold avenheten,uten fare for personer, dyr og/eller gjenstander.

Nár man mottar encheten

Enheten ma insiperes for a kontrollere om det finnes eventuelle skader med en gang den ankommer installasjonstedet. Alle bestanddeler som beskrives i fraktbrevet ma insiperes og kontrolleres.

Hvis encheten er skadet ma man违法犯罪 det adelagte materialet, men oyeblikelig rapportere skaden til transportbyraret og be dem inspisere encheten.

Send oyeblikkelig en rapport om skaden til produsentens selger. Eventuelle Bilder av skaden vil vare nyttige for a finne frem til ansvarlige. Skaden maybe repareres forr transportbyraets representant har insipiertenheten.

För man installerer erhehen ma man kontrollere at modellen og den elektriske penningen tilvarer dem som er oppfør på merkeplaten.

à Produusenten kan ilke holdes ansvarig for eventuelle skader somi.
or oppdages etter at enheten er godtatt.

Belastningskapasitet

Lagring

Det er kun tillatt a anvende encheten innenfor de grensene som er oppfert I Figur 2.

Enheten ma anwendes med en giennomstromningsmengde for evaporator pa mellom 50 og 140% av nominell mengde (under standard driftsvilkar).

Drift utover nevnte grenser kan skade encheten.

Ta kontakt med produsentens Selger hvis du er i tvil.

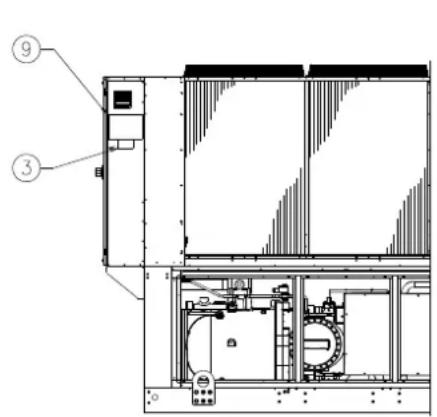

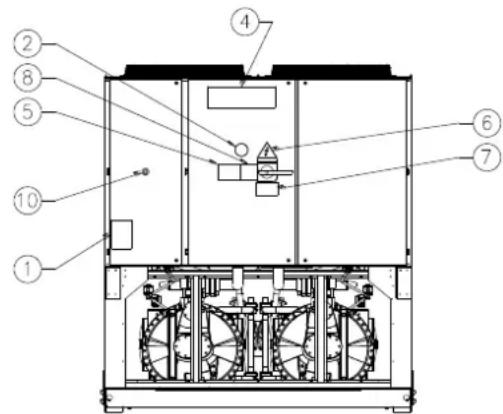

Figur 1 - Beskrivelse av etiketter som er festet pa det elektriske panelet
(Den elektriske panelet kan vaere av to forskjellige hoyder)

Identifisering av etikett

1 - Symbol for ikke-brennbar gass	6 - Symbol for elektrisk fare
2 - Type gass	7 - Adversel om farlig spenning
3 - Data for enhetens navneplate	8 - Adversel om stramming av kabler
4 - Produsentens logo	9 - Løfteinstruksjoner
5 - Adversel for pafylling av vann i kretsen	10 - Nødstopp

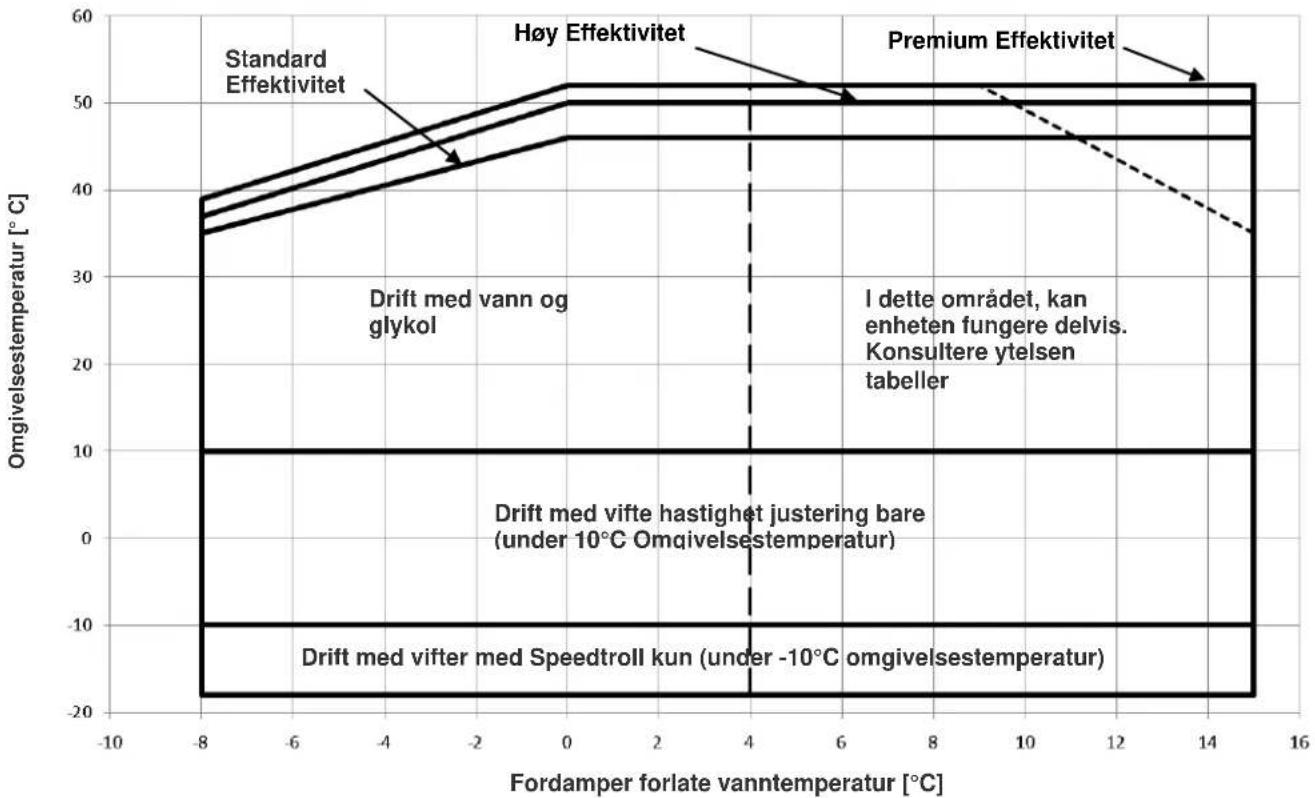

Figur 2-Belastningskapasitet

Sikkerhet

Enheten ma vare godt angret til bakken.

• Enheten kan kun loftes giennom loftepunktene som er merket med gult og som er festet til delve basen.
  Det er forbudt a narme seg de elektriske bestanddelene uten at man forst har apnet hovedbryteren og skrudd av stromforsyningen.
  Det er forbudt a nærme seg de elektriske bestanddelene uten a bruke en isolert platform. Ikke kom i nærhen av elektriske bestanddeler hvis det finnes vann og/eller fuktighet.
• Skarpe kanter og kondensatorseksjonens overflate kan forarsake skader. Unnga direkte kontakt og bruk egnet verneutstyr.
• Skru av strømmen gjennom hovedbryter for det utfores vedlikehold på kjolevifter og/eller kompressorer. Manglende overholdelse av deutsche reglen kan medfor alvorlige personlige skader.
• Ikke for feste gjenstander inn i vannledningene nar enheten er koblet til systemet.
• Installer et mekanisk filter pa vannledningen som er koblet til varmevekslerens innlop.
• Enheten er utstyrt med sikkerhetsventiler. Disse er installert pa kjolekretsens sider for hoytrykk og lavtrykk. Det er strengat forbudt a fierne et hvilket som helst vern tilstede pa bevegelige deler.

Hvisenheten stopper uventet opp, ma man folge henvisningene som er oppfør pa Kontrollpanelets brukerverledning, og som er en del avenhetens faste dokumenter levert til endelig bruer.

Man anbefaler pa det sterkeste at installationsj og vedlikehold utfores med andre personer til stede. I tilfelle ulykker aller problemer, ma man forholde seg til folgende: Forbl rolig

• Trykk pa alarmknappen hvis det finnes en i installationslokalet
  Flytt den skadede personen til et varmt sted, langt vekke fra enheten og i en hvilende posisjon
  -Ta oyeblikelig kontakt med forstehjelpsmannskap til stede i lokalet aller legevakt
• VentSAMENmedden skadede personen til hjelpen ankommer
• Gi all ndvendig informasjon til redningsmannskapet

Unngä à installere chiller i omrader som kan vare farlige nár det utfores vedlikehold, som for eksempel plattformer uten brystvern uller rekkverk ell er omrader som ici overholder ndvendig krav om plass rundt chiller.

Stay

Enhetens stoykommen hovedsakelig fra kompressorenes og viftenes rotasjon.

Stoynivà tilsvarende hver modell er oppfört i salgsdokumentet.
Hvis encheten installeres, drives og vedikeholdes på riktig mæt, gjør ikke stoynivæt det nödvendigt anvende spesielle verm for á jobe kontinuérilg iærheten av denen uten fare.
I tliffe installasjoner med spesielle stoykrav, kan det være nödvendigt á installere en lyddemper.

Bevegelse og lfting

Unngä stot og/eller risting under lasting/lossing fra transportmiddel og handtering. Ikke skubb ell er da i enheten fraAndre steder enn grunnrammen.Sorg for a feste enheten nr den befinner seg innate i transportmiddelet sik at den ikke beveger pa seg og blir skadet.Pass pa at ingen av enchentens deler falter av under transport erer lasting/lossing.

Alle enheter er utstyrt med loftepunkt merket med gult. Det er kun tillatt a anvende disse punctene nár encheten skal loftes, som vist i nedenfor.

Bruk lofestenger for a unnga skade pa kondensatoren.

Plasser disse minimum 2,5 meter over grillristen.

Bäde løfterep og avstandsstykker mæ ∀ere solide nok til á talse enheten pa en sikker mæte. Kontroller enhetens vekt pa navneplaten.

Man ma vare svart forsiktig og oppmerksom nar enheten loftes og folge instruktjone som er oppfart pa etiketten; lott enheten sakte opp og hold den perfekt horisontalt.

Plasserig og montering

Alle encheter er laget for en utvendig anvendelse, enten pa balkonger eller direkte pa bakken, forutsatt at installasjonsomrade er fritt for hinder som kan redusere luftstrommingen til kondensatorbatteriet.

Enheten ma installeres pa en robust og helt flat grunn; hvis enheten installeres pa en balkong ell er et tak, kan det vare ndvendig a anvende vektfordelende barebjerker.

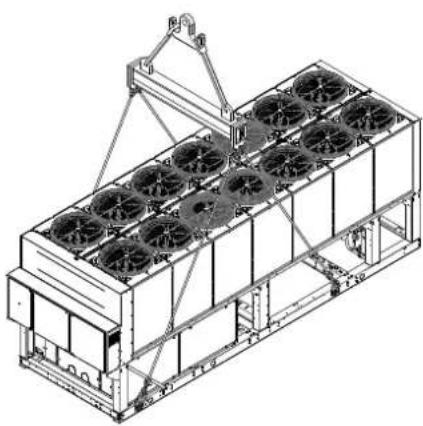

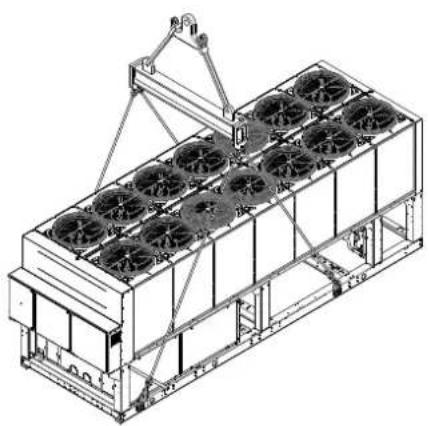

Figur 3 - Hvordan Iøfte enheten

Enhet med 2 kompressorer

Hvis encheten installeres pa bakken har man behov for et solid betongunderlag pa minst 250 mm og som har en storre overflate enn delve encheten. Underlaget ma vare i stand til a bare enchets vekt. Hvis encheten installeres pa steder som erlett tilgengelige for personer dyr, rader man til a instalere gitter som vemer kondensatoren og kompressorens seksjoner.

For a garantere best mulig effektivitet pa installasjonsplassen, ma man folge forskriftene og instruksjonene som er oppfort under: - Unngä resirkulering av luftstrom.

Forsikre seg om at ingenting hindrer luftstrommen.
- Sørg for et sterkt og solid underlag sik at øgså støy og vibrasjoner reduseres.
- For à redusere muligheten for at kondensatorbatteri blir tilsmusset, ma ikke encheten installereres i miljo som er spesielt støvete.
Vannet i systemet ma vare veldig rent og alle spor etter olje og rust ma fjernes. Installer et mekanisk filter pa enhetens rroledning innlop.

Minste krav til avstand

Det er veldig viktig at man overholder minimums avstand pa alle enheter Kun pa dette maten oppnär man en perfekt ventilasjon for kondensatorbatteriene.

Unnga resirkulering av varm luft Unnga utilstrekkelig luftiforsel til den luftkjote kondensatoren.

Begge vilkár kan forarsake en økning av kondenseringstrykke. Dette vil igjen fore til en redusert energieffektivitet og kjolekapasitet.

Alle enhetens sider ma vaere tilgiengelige for a utfoe vedlikeholdsinngrep etter installasjonen. Figur 3 viser minste krav til plass.

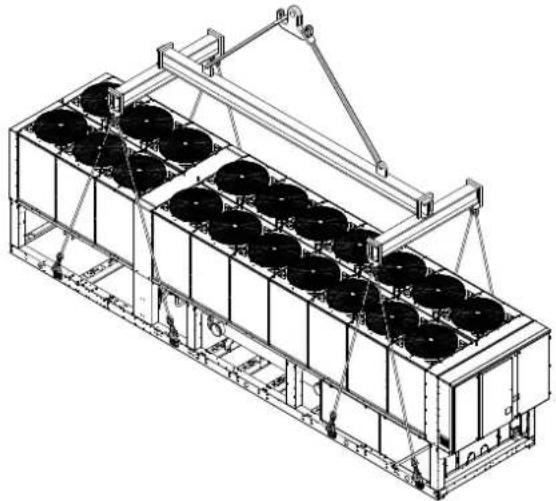

Enhet med 3 kompressorer

Hvis encheten installers uten at man overholder anbefalte minimums avstander fra vegger og/eller vertikale hindre, kan det forekomme en blanding av resikulering av vam luft og/eller utilstrekkelig lufttitorsel til ogen luftkjolte kondensatoren. Dette kan fore til redusert kapasitet og effektivitet.

Uansett vil mikroprossensoren gjore det mulig for enheten a tilpasse seg nye driftsvikar og gi maksimal kapasitet under tiljengelig forhold, selv om avstanden er mindre enn anbefalt. Dette gjelder违法犯罪 fiksjonstabilitet.

Nár man plasserer to ellere flere enheter ved sider av hverandre, rader man til a oppretholde en avstand pa minst 3600 mm melom kondensatorbankene.

Vennligst ta Kontakt med produsentens selger for andre Isnninger.

Lydvern

Nár lydniváet er sá hóyt at man har behov for spesielle kontroller, má man vare svært nøye nar encheten isoleres fra basen ved hjelp av egnede vibrasjönshindrende elementer (levert som tilleggusstyr). Det rma ögsa installereres fleksible forbindelser på hydrauliske koblinger.

Vannledninger

Rorledningene ma ha et lavest mulig antall buer og minst mulig vertikale retningsender. Pa donne maten reducedes installasjonskostnadene betraktelig og systemets prestasjon forbedres. Vannsystemet bor vare utstyr med:

1. Vibreringshindrende montering for a redusere overfaringen av vibracioner til strukturene.
2. Isolerende ventilier for a isolere enheten fra vannsystemet under serviceinngrep.
3. Strömningsvakt.
4. Manuellller automatisk utlufting ved systemets hoyeste punkt; dreneringsanordning ved systemets laveste punkt.
5. Hverken evaporator aller anordning for varmegjenvinning ma vare plassert ved enchetens hoyeste punkt.
6. En egnet anordning som klarer a opprettholde det hydrauliske systemet under trykk (ekspansjonsbeholder, osv.).
7. Målere for vantemperatur og trykk som hjelper operatoren under service- og vedlikeholdsingrep.

D-EIMAC00608-16EU - 124/234

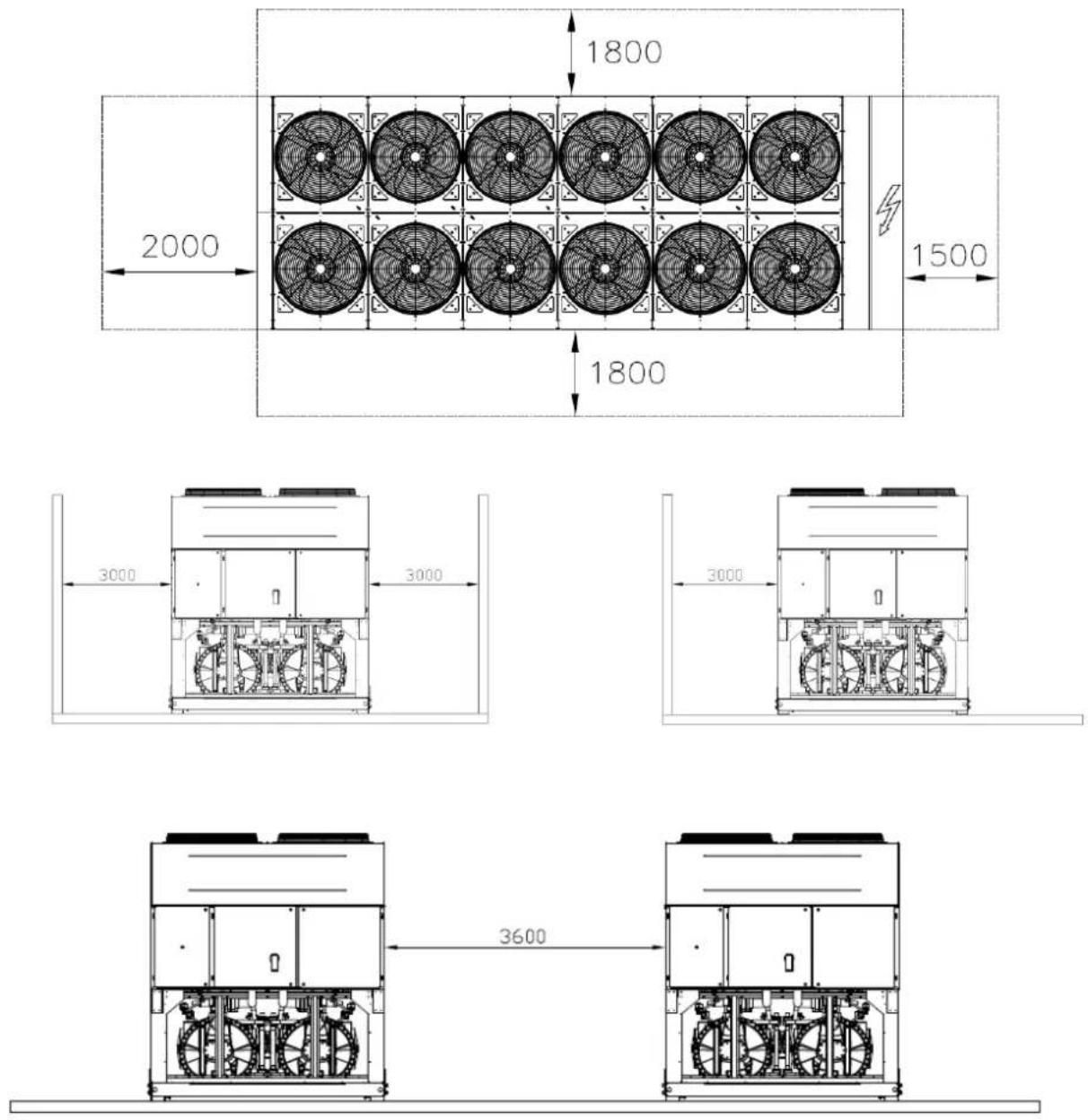

Figur 4 - Minste krav til avstand

1. Et filter aller en anordning som kan fjeme partikler fra vaesken. Anvendelsen av et filter forlenger evaporatorens og pumpens levetid og hjelper til med a holde vannsystemet i en bedre tilstand..

2. Evaporatoren har en elektrisk motstand med en termostat som 12 garanter at vannet ikke fryser ved temperaturer på helt ned til -25 °C. Alle andre vannledninger/anordninger utenfor,enheten ma derfor vernes mot frost.
   10 Anordningen for varmegejenvinning ma tommes for vann under vintersesongen, med minre man fyller pa en egnet prosentandel metB. etylen glykol i den hydrauliske kretsen.

3. Hvis man bytter ut encheten, ma hele vannsystemet tømnes og rengjores for man installerer den nye encheten. Man rader til a utfere regulaere tester og riktige kjemiske behandlinger av vannet for den nye encheten startes opp.
   Hvis man har fyt glykol i vannet for a hindre at dette fryser, ma man vare oppmerksom pa at sugetrykket vil vare lavere. Enheten vil yte mindre og tap av vantrykk vil vare storre. Alle enhetens vernesystem, som frostvæsken, og lavtrykksvern ma reguleres pa nytt.

For man isoler vannedingene ma man kontrollere at det ici finnes lekkasje.

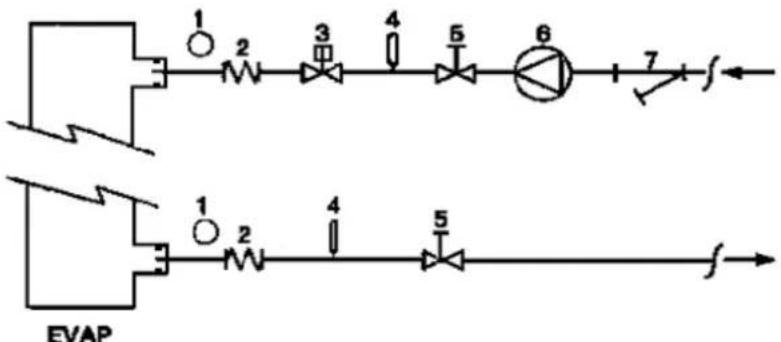

Figur 5 - Forbindelse av vannledninger for evaporator

1. Manometer
2. Fleksibelt forbindelsessesstykke
3. Strömningsvakt

4. Temperaturfølser

5. Avstengningsventil

6. Pumpe
   7.Filter

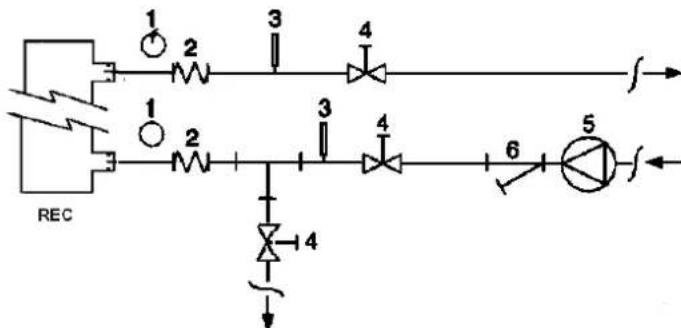

Figur 6 - Forbindelse av vannledninger for vekslere for varmegjenvinning

För man aktiverer encheten ma vannkretsløpet renses. Skit, kjelstein, korrosjonsavfall og andre materialer kan samle seg innate i varmeveksleren og reduse dens kapasitet nr det gjelder varmeveksling. Det kan øgsa forekomme trykktap, med reduset vannstrømning som folge. En skikkelig vannbehandling reduserer derfor faren for korrosjon, erosjon,

kjelstein, osv. Hvilken vannbehandling som egner seg best avhenger av type system og egenskapene til vannet hvor encheten anvendes.

Produsenten kan/DDke holds ansvarlig for skader pa erer en eventuell feilfunksjon av utstyret grunnet en feil erer uegnet behandling av vannet.

Tabell 1 - Akseptable grenser for vannets kvalitet

pH (25 °C)	6,8÷8,0		Total hardhet (mg CaCO3 / l)	< 200
Elektrisk ledningsevne μS/cm (25 °C)	<800		Jern (mg Fe / l)	< 1.0
Klorid-ion (mg Cl- / l)	<200		Sulfid-ion (mg S2- / l)	None
Sulfat-ion (mg SO42- / l)	<200		Ammonium-ion (mg NH4+ / l)	< 1.0
Alkali (mg CaCO3 / l)	<100		Silika (mg SiO2 / l)	< 50

Frostvern for evaporator og varmevekslere for gjenvinning

To eller flere av vermemetodene som beskrives under bør tas i detraktning nár man prosjekterer systemet i sin helhet:

Vedvarende sirkulering av vannstromning innate i ledninger og vekslere
- Tillegg av en tilstrekkelig meld glykol innate i vannkretsløpet
- Ekstra varmeisolasjon og oppvarming av utsatte vannledninger
- Tømming og rengjöring av varmevekslerene under vinteresengen

Det er installatoren og/eller den lokale vedlikeholdsteknikerens ansvar á forsikre seg om at ovennevente metoder mot frost blir anvendt. Forsikre seg om at egnet forme for frostvern blir oppretthold hele tiden. Manglende overholdelse av de ovennevnte instruksjonene kan fere til at enheten skades. Frostkader dekker ikke av garantien.

Installasjon av stromningsvakt

For a garantere en tilstrekkelig gjennomstromning av vann i evaporatoren, er det uunnvarelig a installere en stromningsvakt pa vannkretslopet. Stromningsvakten kan installereres bade pa vannledningens innlop og utlop. Stromningsvakten er laget for stoppe enheten his vannstrømningen opphorer, og pa dette maten beskytte evaporatoren mot frost.

Produsenten tilbyr som ekstrautstyr en stromningsvakt valgt nettopp for dette.

Denne typen strømningsvakt, med skovl, egner seg for anvendelser utendørs med hard drift (IP67) og en ränd diameter på 1" til 6". Strømningsvakten er utstyr med en ren kontakt som mA kobles elektrisk til tinkoblingspunkter som indikeres i kopingsstkjema.

Strömningsvakten må stilles sik at den griper inn nár evaporatorensvannströmming er lavere enn 50% av nominell gjennomströmningsmengde.

Varmegjenvinning

Enhetene kan etter onske utstyres med et system for varmegjenvinning. Dette systemet bestar av en vannkjoft varmeveksler plassert pa kompressorens utlopsr or en dedikert styring av kondenseringstrykket For a kinne garantere at kompressoren innate i dens omslag fungerer, ma enheter med varmegjenvinning ha en vantemperatur pa minst 28^. Anleggets planlegger og chillers installer har som ansvar a soge for at denne verdien overholds (feks. ved a anvende en resirkulerende bypass-ventil).

Elektrisk system

Generelle spesifikasjoner

Alle elektriske forbindelser til enheten ma utfores i overensstemmelse med gjeldende lover og regelverk.

All ingrep for installationsj, drift og vedlikehold ma utfores av kualifisert personell.

Referer til det koplingsskjema som tilhorer den enchten du har kjopt. Hvis tilhorende koplingsskjema ikke er til stede på encheten, eller har gatt tapt, vennligst ta kontakt med produsentens selger, sik lik han/hun kan sende en kopi.

Hvis koplingsskjema ikke stemmer overens med det elektriske panelet/kablene, vennligst takontakt med produsentens selger.

Bruk kun strømledere i kopper. Dette for a hindre en eventuell overoppvarming og korrosjon i kopingspunktene, med ødeleggelse av encheten som ffolge.

For a unnga interferens ma alle kontrlledninger kobles separer fra stromkablene. Bruk ulike elektriske gjennomllop for a oppna dette.

For man utforer et hviket som helst vedlikehold pa encheten ma man apne den generelle skillebryteren pa enchetens hovedforsyning. Nar encheten er av, men skilbryter befinner seg i lukket posisjon, er kretsene somlke er i bruk likevel aktivert.

Man ma aldri apne kompressorenes klemmebrett for man har apnet enhances generelle skillebryter.

Under normal drift avienne serien med enheter kan samtidighet av enfasot og trefaset last, smt ubalanse mellom faser, forarsake jordtap mot bakken pa opptil 150mA

Hvisenheten inkluderer anordninger som forarsaker store oversvingninger (som VFD og fasekutt), kan jordtapet mot bakken oke til Svert hove verdier (cirka 2 Ampere).

Stromforsyningsystemets vem ma prosjekteres med tanke pa de 8vennevnte verdiene.

Funksjion

Operatorens ansvar

Det er absolutn ndvendig at operatoren er riktig oppleert og gjor seg kjent med systemet fer han/hun tar enheten i bruk. I tillegg til a lese gjennom veiledningen ma operatoren ogsa studere mikroprossessorens driftsveiledning og koplingskjema, slik at han/hun forstar oppstartsekvens, drift, stopsekvens og hvordan alle sikkerhetsanordninger fungerer.

Under enhetens inledende fase for oppstart vil en av produsentens autoriserte teknikere vare tilgengelig for á svare pa eventuelle spørsmåg for á gi instruktjoner angäende en riktig prosedyre for drift.

Operatoren ma holde rapport over alle driftsdata for hver installerte enhet. Operatoren bor ogsa fore rapport over alle periodiske vedlikeholds- og service-inngrep.

Hvis operatoren legger merke til unormale eller uvanlige driftsvilkar, mamhan/hun ta kontakt med teknik service autorisert av produsenten.

Lopende vedlikehold

Hoyst ndvendige vedlikeholdsinngre er oppfort i Tabell 2.

Service og begrenset garanti

Alleenheterertesti fabrikken og har en garanti pa 12mandeder etter.
1. forsteoppstart ether 18 mandeder fra leveringsdato.

Disse enhetene er prosjektet og laget i overensstemmelse med hoy kvalitetsstandard for a garantere flere ar med feilfiri drift. Det er likevel viktig at man sorger for egnet og periodevist vedlkeley, i overensstemmelse med alle prosedyrer som er oppfert i denen veileddingen og etter gode regler naret det gjelder vedlikelihood utfort pa maskiner.

Vi anbefaler pā det sterkeste at det stipuleres en vedlikeholdskontrakt med et servicesenter autorisert av produsenten. Pá denen matén garanteres man en effektiv og problemfiri service, takket veere ∀rè ansattes fagkunnskap og erfähring.

tMan ma ogsa ta i betraktning at enheten har behov for vedlikehold ogsa.
funder garantien.

Husk pa at en uegnot drift av enheten, som for eksempel utenfor dennes.
driftsgrener erer manglende veledirkohl i forhold til hva som er oppfert in
denne veiledningen, vil fore til at garantien oppherer.

Overhold spesielt falgende punkter for a overholde garantiens grenser:

1. Enheten kan/DDke fungere utover spesifiserte grenser.
2. Den elektriske kraftforsyningen ma befinne seg innenfor spenningsgrensene og uten harmoniske eller uventede endringer.
3. Den trefasede krafforsyningen ma ilke ha en ubalance mellem fasene som overgar 3% . Enheten ma vare av helt til eventuelle elektriske problemer er lost.
4. Ingen av sikkerhetsanordningene ma deaktiveres aller annulleres. Dette gelder bade mekaniske, elektriske og elektroniske vern.
5. Vannet som anwendes for à fylle opp vannkretsløpet ma vaere rent og behandlet på en egnet mæte. Et mekanisk filter ma installeres vedpunktet som befinner seg naemest evaporatorens innlop.
6. Med minre annet ble avtalt under ordren, ma evapratorens gjennomstrømningsmengde aldri ære pa mer enn 120% og minre enn 80% av nominell gjennomstrømningsmengde.

Obligatoriske periodiske kontroller og oppstart av apparater under trykk

Enhetene gär inn under kategori IV i klassifisierungen som stabiliseres av det Europeiske Direktiv PED 2014/68/EU.

Enkelte lokale forskritter krever at kjolere som tilhorer deutsche kategorien utsettes for en periodisk inspeksjon av et autorisertirma. Vennligst kontroller hvilke forskritter som gjores gjeldende pa installasjonsstedet.

Tabell 2 - Program for lopende vedlikelihood

Liste over aktivitet	Ukentlig	Månedlig(Anm. 1)	Årlig /Sessong-messig(Anm. 2)
Generelt:
Avlesing av driftsdata (Anm. 3)	X
Visuell inspeksjon av encheten for Å kontrollere eventuelle skader og/eller løsgjøi		X
Verifisering av den termiske isolasjonens integritet			X
Rengjøring og maling hvor nødvendig			X
Analysering av vann (6)			X
Kontroll av strømingsvaktens funksjon		X
Elektrisk system:
Verifisering av kontrollsekvenser			X
Verifisering av slitasje på vernebryter - Bytt ut om nødvendig			X
Verifisiter at alle elektriske tilkopingspunkt er stramme - Stram om nødvendig			X
Rengjør inne i det elektriske kontrollpanelet			X
Visuell kontroll av bestanddefer for eventuelle tegn til overoppvarming		X
Verifisering av kompressorens og den elektriske motstandens funksjon		X
Måling av kompressormotorens isolasjon ved bruk av Megger			X
Kjølekrets:
Kontroll av en eventuell lekkasje av kjølemedium		X
Verifisering av kjølemediumets stromning gjennom væskens seglass - Seglasset på varefullt	X
Verifisering av trykktap på filtertørker		X
Verifisering av trykktap på oljefilter (Anm. 5)		X
Analysering av kompressorvibrasjoner			X
Analysering av kompressoroljens syrlighet (7)			X
Kondensatorseksjon:
Rengjøring av kondensatorbanker (Anm. 4)			X
Verifiser at viftene er godt festet			X
Verifiser kondensatorbankenes kjøleribber - fjern om nødvendig			X

Anmerkninger:
1. Manedlige aktivitet inkluderer ogsa ukentlige.
2. Arlige aktivitet (effer ved sesongstart) inkluderer utkentlige og manedige aktivitet.
3. Enhetens driftsverdier bar leses daglig for a overholde en hoy standard nard det gelder observering.
4. I milija meden hoy konsentrasion av svevestov, kan det vaere ndvendigarengjore kondensatorbanken oftere.
5. Bytt ut oljefilteret nár trykktapet som gjelder for dette nár 2.0 bar.
6. Kontroller om det finnes eventuelle opploste metaller.
7. TAN (Totalsyretall): ≤0,10: Ingen aksjon
Mellom 0.10 og 0.19: Bytt ut syrevemfiter og sjekk igjen etter 1000 driftstimer. Fortsett med a bytte ut fiftre til TAN er lavere enn 0.10.

0,19: Bytt ut olje, oljefilter og filterrker. Kontroller ved jevne mellomrom.

Viktig informasjon angaende anvendt kuldemedium

Dette Produktet inneholder fluorisert drivhusgass. Ikke slipp ut gass i miljoet.

Type kuldemedium: R134a

GWP(1) verdi:

(1)GWP = Global Potensiell Oppvarming

Nodvendig mengde kuldemedium for standard funksjon er oppfør pa enhances navneplate.

Reell mengde med kuldemedium lastet pa enheten er oppfort pa en solvstang innate i det elektriske panelet.

Avhengig av Europeiske ellor lokale lvean det vare nodvendig a utfere periodiske kontrller for a finne frem til eventuelle lekkasjer av kuldemedium.

Instruksjon for fabrik- og feltfylte enheter

(Viktig informasjon angaende anvendt kuldevaeske)

• kjolevaeskenivae for hver krets (1; 2; 3)
• total kjolevæskenivä (1 + 2 + 3)
• regn ut klimagassutslippet ved hjelp av fologende formel:

Kjolevakskens GWP-verdi x total kjolevakskeniva (i kg) / 1000

a Inneholder fluorholdige klimagasser
b Kretsummer
c Fabrikfylt
d Feltfylt
e Kjolevakskenivá for hver krets (i henhold til antall kretser)
f Totalkjolevaeskeniva
g Total kjolevakskeniv (Fabrik + felt)
h Klimagassutslipp for det totale kjolevakskenivaret uttrykt i tonn CO2-ekvivalent
m Kjølemmiddeltype
n GWP = global potensiell oppvarming
p Enhetens serialummer

2 Den utfylte etiketten ma vare festet pa innsiden av det elektriske panelet.

Regelmessige inspeksjoner etter lekkasjer av kjolemidler kan vare pabudt avhengig av europeisk ellokal lovgivning. Vennligst ta kontakt med din loke forhandler for mer informasjon.

MERKNAD

I Europa brukes klimagassutslipp for systemets totale kjolevakskeniv (uttrykt i tonn CO_2 -ekvivalent) brukes til a fastslavedlikeholdsintervallene. Folg gildende lover og bestemmelser.

Formel for a beregne klimagassutslipp:

Kjolevakskens GWP-verdi x totalk jolevaeskeniva (i kg) / 1000

Vennligst ta kontakt med din loke forhandler for mer informasjon.

Avfallshandtering

Enheten er laget av metall, plastikk og elektroniske deler. Alle disse delene ma avsettes i overensstemmelse med lokale forskritter angaende avfallshandtering.

Blybatteri ma samles inn og sendes til spesifikke miljovernstasjoner.

Olje ma samles opp og sendes til spesifikke miljovernstasjoner.

Denve n t i h t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t e r e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e c d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d

Produsentn fraskiver seg et hvet ansar for eventuille direktle eiler indirek skader, ved utrykwts mest omattende betydring, som en folge av eiler forbindelse til anendensen og idler tokningen av denne valedrningen.

Vforbeholderossrettena utlloendingerpaprojektogstrukturenarnsomhelstuenforvansel.Somenfalgevdetteerikebiddetporsidienbindende.

Enhet med frikjøling

Enheter med frikjolng er utstyrt med ekstra spelor som forkjoler vaesken fra bygningen og oker effektiviteten ved avlasting fra kompressorene for de, dersom driftsmiljoet tillater det, stanser helt. Vannstrommingen kan avledes til ekstra spelor med en treveisventil, his utendors omgivelsestemperatur falter under returvannets temperatur (eller med to enveisventiler, avhengig av kjolerens storrelse).

Frikjøling kan aktiveres med en QFC-bryter moniert på det elektriske panelets kontroll.

När frkjolgen er aktivert, vil enhetens kontroll automatisk styre vannventilene. Systemkontrollene vil også optimere frikjølingen ved Å styre viftene.

OBS!

Vannsystemet MÅ fylles med riktig prosentandel vann og glykol.

Det er sluttbrukers eget ansvar á sikre at forholdet mellom vann og glykol er riktig.

Systemendringen ovenfor kontrolleres av en innstopt enchetskontroll, avhengig av driftsforholdene og enhetens settpunkt. I perioden mellom drift pa vinteren og someren er vannidsens trykk noe forskjellig, derfor kan ogsa kjoerens vannforing oppfere seg annerledes. Kontroller at minimum og maksimum vannfering mellom sommer og vinter er innen for greneverdiene for vannfering (se produits brukerhandbok).
