| Termék típusa | Léghűtéses kondenzációs hűtő |
| Márka | Daikin |
| Modell | EWADH14C-SL |
| Kompresszor típusa | Csavarkompresszor |
| Hűtőközeg | R134a |
| Globális felmelegedési potenciál (GWP) | 1430 |
| Elektromos táplálás | Háromfázisú |
| Névleges feszültség | 400 V (becslés) |
| Frekvencia | 50 Hz (becslés) |
| Párologtató fagyvédelme | Elektromos fűtőellenállás termosztáttal (akár -25 °C-ig) |
| Tárolási hőmérséklet | -20 °C és 57 °C között |
| Párologtató vízáramlása (megengedett tartomány) | A névleges áramlás 50%-a és 140%-a között |
| Áramlásőr | Kötelező a fagyvédelemhez |
| Mechanikus szűrő a vízbevezetésnél | Szükséges |
| Hővisszanyerés | Opcionális (vízhőcserélő) |

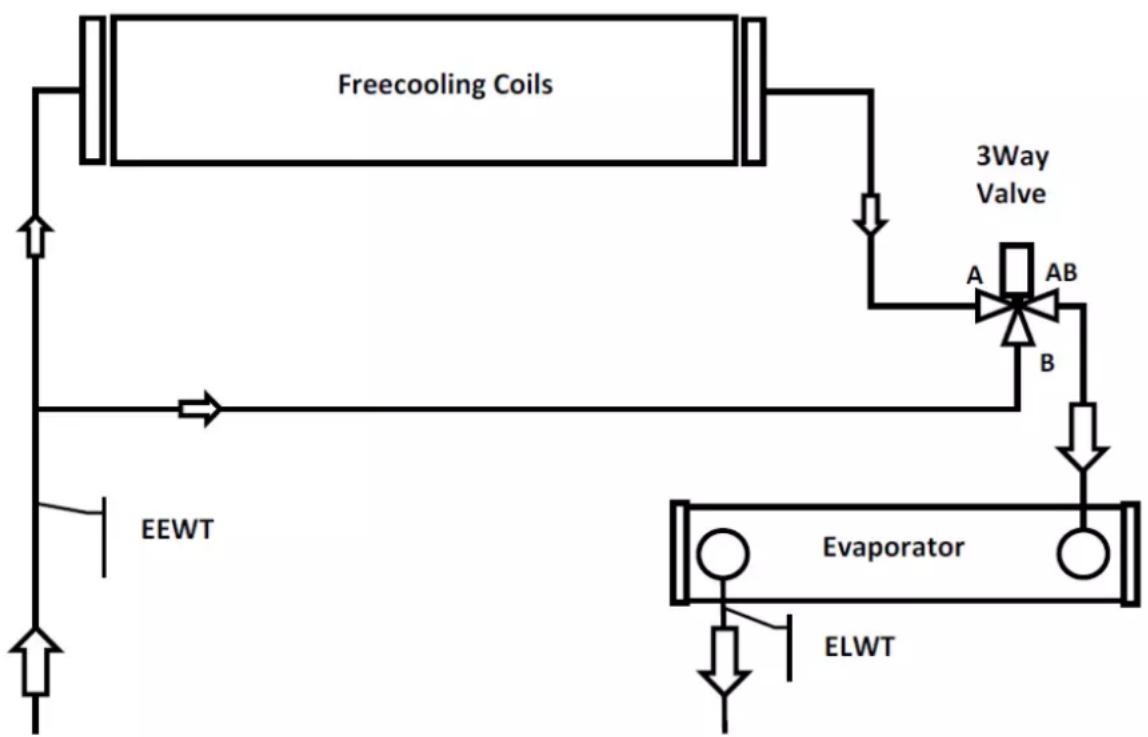

| Szabadhűtés | Opcionális (természetes hűtőtekercsek) |
| Zajszint | Változó, lásd az értékesítési dokumentációt |
| Időszakos karbantartás | Lásd a táblázatot: heti, havi, éves |
| Garancia | 12 hónap az első üzembe helyezéstől vagy 18 hónap a szállítástól számítva |
| Biztonsági berendezések | Biztonsági szelepek, vészleállító, elektromos védelmek |
| Telepítés | Kültéri (talaj vagy erkély) szilárd alapozással |
| Minimális távolság akadályoktól | 2500 mm (azonos magasság), 3000 mm (magasabb akadályok) |
| Egységek közötti távolság | 3600 mm a kondenzátor sorok között |
Gyakran ismételt kérdések - EWADH14C-SL DAIKIN
Felhasználói kérdések a következőről EWADH14C-SL DAIKIN
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Légkondicionálás PDF formátumban ingyenesen! Találja meg kézikönyvét EWADH14C-SL - DAIKIN és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. EWADH14C-SL márka DAIKIN.
HASZNÁLATI ÚTMUTATÓ EWADH14C-SL DAIKIN
Ezen kézikonyv fontos segitséget jalent a szakemberek szárára,ám nem helyettesithetá a szakember jelenlétét.
Koszönjuk, hogy termekunjet valasztotta.
A BERENDEZÉS BESZERELESE ES HASNZALATANAK MEGKEZDESE ELOTT OLVASSA EL FIGYELMESEN A JELEN UTMUTATOT.
A NEM MEGFELELO BESZERELES ARAMUTEST, RVIDZARLATOT, SZIVARGAST, TÜZET VAGY MÁSKAROKAT ILLETVE SZEMELY SERULESEKET OKOZHAT.
A BERENDEZÉST CSAK SZAKEMBER/TECHNIKUS SZERELHETI BE.
A BERENDEZÉS BEINDITÁSÁT CSAK MEGFELELO SZAKÉRTELEMSEL ES ENGEDÉLLYEL RENDELKEZÖS ZEMÉLYEK VÉGEZHETIK.
A MÜVELETEKET A HELYI TÖRVENYEKNEK ÉS
SZABÁLYOZÁSOKNAK MEGFELELOEN KELL ELVÉGEZNI.
AMENNYIBEN A JELEN UTMATÓ BÁRMELY RÉSZE NEM
LENNE EGYERTELMU A BERENDEZÉS BESZERELESE ES
BEINDITASA SZIGORUAN TILOS.
KERDESEK ESETEN ILL. TANACSOKERT ES INFORMACIOKERT FODULJON A GYARTO KEPVISELOJEHEZ.
Leirás
Az on altal vásárott "léghütëses folyadékhútö" egy olyan berendezés, amelyet viz (vagy viz és glikol) hútesere terveztek az alaboi üzemi tartomanyokon belül. A berendezés muködese a forditott Carnot oklus réséire (kompressizó, kondenzácio és a gōz elpárolgása) alapul. A legfontosabb alkotóelemek:
Csavarkompresszor a hutgoz nyomasanak novelésere a parolgásnyomásrol a kondenzácios nyomásra.
- Párologtátó, ahol az alacsony nyomású hútófolyadék elpárológ, és ezzel húti a vizét.
- Kondenzátor, ahol a nagy nyomásu gáz kondenzálódk, és eg léghütéses hócseréló segltsegével leadja a légkorbe a lehütött vizb etálezvolított hó.
Szabályozóselep, amely lehetové teszi a kondenzált folyadék nyomásanak csokkentését a kondenzácios nyomásrol a párolgasi nyomásra.
Álatános informaciók
Minden berendezest kapcsolasi rajzokkal, hitelesitett rajzokkal, azonosito cimkével; es megfeleloségii nyilatkozattalszällunk; ezek tartalmazák az on alit vasárolt berendezes minder adatá: EZEKET AZ UTMATOTO ALAPVETO ES SZERVES RÉSZEKÉNT KELL KEZELNI.
Amennyiben az utmutatoban szerepló és a berendezés dokumentumai altal tartalmazott adatok kozott ellereşk lennenek, a berendezés dokumentumaiban szerepló adatok az irányadoak. Ha kerdese merüne fel, forduljon a gyartó képviselöjéhez.
A jelen utmutató célja, hogy a berendezest beszereló szakember es a berendezes kezelöbebiztosihassák a berendezes megelelo beszerelését, üzembehelyezesét és karbantartásat anéüli, hogy károkat okozna tárgyakban, háziällatokban vagy szemelyi sérülseket okozna.
A berendezés átvétele
Amikor a berendezes elén a beszerelés helyét, viszalgá át, hogy nem szenvedette serulésekat a szaillatas során. Az átvételi jegyzfokonywbenszereplö összes alkatrészt Ellenörizze.
Ha a berendezésen sérulèsek lathotok né távoltsa el a serult alkatrészt, hanem kozolje a fuvarozóval a kart, és kérje az alkatrész atvizsgalásat.
A karról haladéktalanul értesîse a gyátro képviselòjét, és lehetöseg szerint melékeljen fenyképeket is, amelyek segitségével tisztażhato a felelòsseg kérédese.
A kárne javitsa ki, amig a szallitast vegzó ceg képviselöje nem ellenorizte a berendezest.
A berendezes beszerelése elott ellenorizze, hogy modell é a cimken jelzett feszültsegertek megfelöek. A berendezes atveletet kovetoen az esetleges károkert a gyartó nem vonhato felelosssegre.
Uzemi tartomány
Tárolás
A környezeti ertekeknek az alabbi tartományokon belül keh maradiuk: Minimum külso hómerseklet -20°C
Maximum külso hörmerseket 57°C
Relativ pararartalom 95% lecsapodas nelkul Ha a berendezet a fentinel alacsonyabb homerseklen taioja az egyes
részek sérlühnetek Ha a homérisklet meghaladja a fenti hatarétek, kinyilhnatnak aBiztonsagi szelepek. Az olyan komyezetben, ahol nagy a páralemsapódas merteke, az elektramos részek sérlühnetek.
Mukodés
Az uzemeltetes a 2. abra hatarertekein belul engedelyezett.
Az egységet a párologtato névleges vizhozamához képest 50% és 140% os teljesitményétek kozott kell muködtetni (normál uzemi körülnények kozött).
A üzemeltetési tartományon kivu esö muködtêtes károsilhatja aiberendezest.
Ha kerdese merulne fel, forduljon a gyarto képviseljéhez.

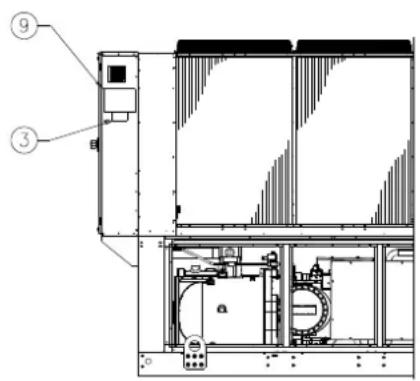

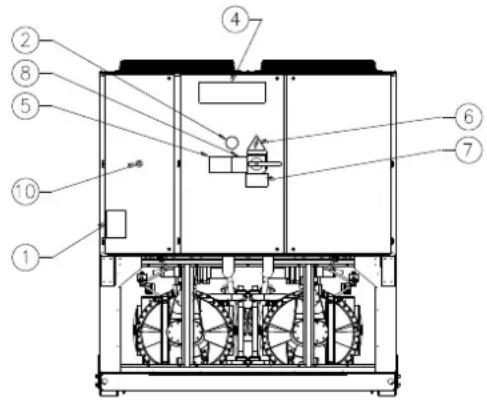

Abra 1-Az elektromos burokaltokra elhelyezett cimkek ertelmezese
(Az elektromos panel a két kulönbozö magassagú)
A címe ártemezése
| 1 – Nem gyūlékony gáz jele | 6 – Àramūtés veszélye jel |
| 2 – Gáz típusa | 7 – Figyelem veszélyes feszültség |
| 3 – A berendezés adatait tartalmazó tábla | 8 – Figyelem gezeték befogás |
| 4 – A gyártó logója | 9 – Utasitások a berendezés felemeléséhez |
| 5 – Figyelem vizvezetékek feltöltése | 10 - Vésztleálító |

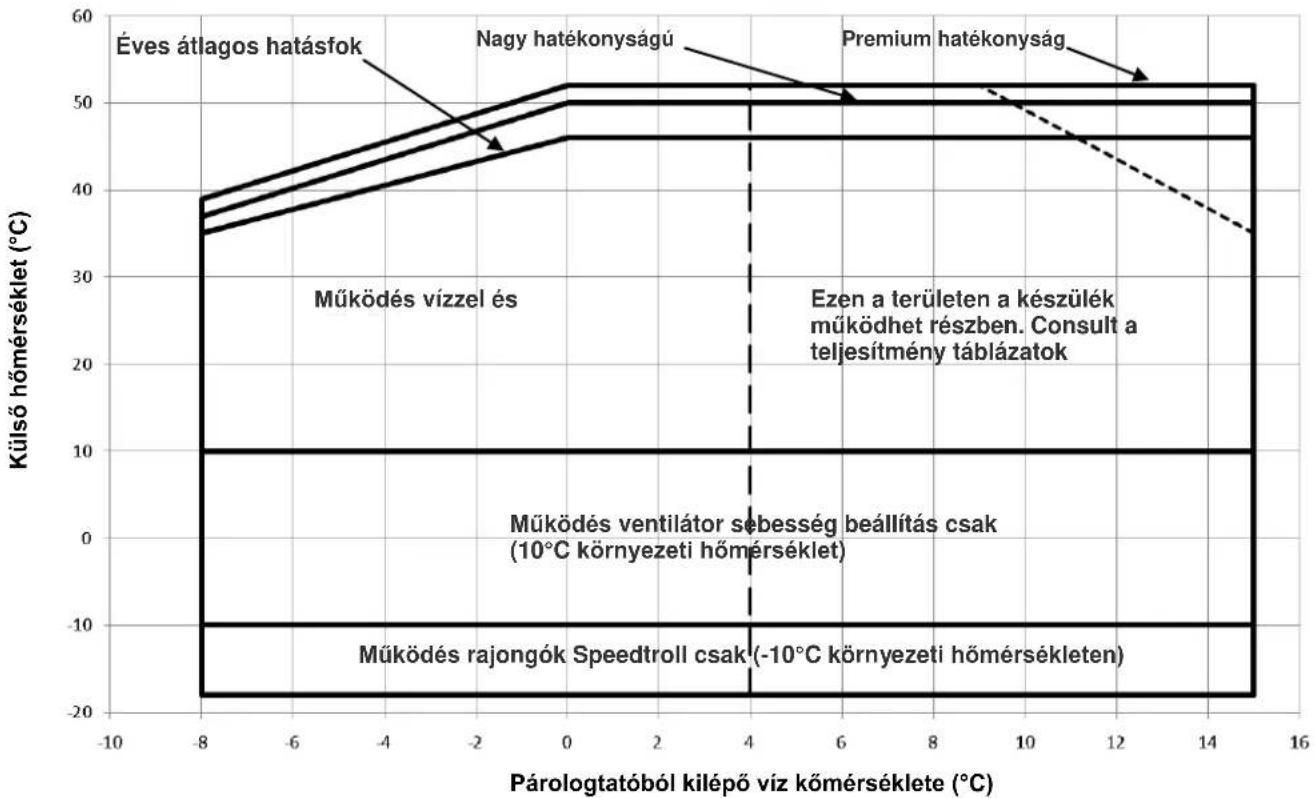

Abra 2-Uzemi tartomany
Biztonsag
A berendezest rogzitse szilardan a talajhoz.
Az alábbi szabályok betartása alapvetó fontosságú:
- A berendezestCsak az alaphoz rogzitett sargaval jelolt emlopontok hasznalatalval emelje fel.
A fokapcsolo kinyitasa es az aramellatas megszuntetese elott a berendezes elektramos reszeihez nyulni tilos.
A megfelelo védószigetelés használánta nélkül, az elektrmos részekhez nyulni tilos. Ne yuljón az elektrmos részekhez viz vagy nedvesség jelenlétében.
-Az éles szelek ill. a kondenzátor egység környékének felületei sérülseket okozhatnak. Kerülje ezekkela részekkellvo kózvetlen erintkezest, és hasznaljon megfelelo védöfelszerelést.
Mielott a hütolapatokon és/vagy a kompresszorokon karbantartasi munkalatakat vegeze, nyissa ki fókapcsolot, és szüntesse meg a berendezes aramellatasat. Ezen szabályok figyelmen kivül hagyása sulyos személyi serülsesekhez gezehet.
- Ne helyezzen szilard tárgyakat a vizvezetékbe, amig a berendeźcs csatlakoztatva van a rendszerhéz.
A vizvezetekbe szerejen be egy szirot a hocserelb bemenete el.
- A berendezésBiztonsagi szelepekkel van ellatva mind a hurokör nagy nyomásü mind a kis nyomásu oldalan.
A MOZgo részekBiztonsagi berendezeseit eltavolitani szigoruan tilos.
A berendezes hirtelen leallasa eseten, kovesse a berendezes atvetelekar kapott dokumentaci szerves reszét képezó Irányito pult kezelési utmutatójanakutasitásalt.
Tanácsos a berendezés beszerelését éskarbantartásat mas szemelyek jelenlétében végezni. Balesetek vagy felmerulö problémak eseten az alábbi modón jarjon el:
- Orizze meg a nyugalmat
Ha a beszerelés helye rendelkezik veszjelz gombbal, nyomja meg.
A séritt szemelyt vigye a berendeziéstó távol meleg helyre, es fektesse pihenó pozícióba - Lépjen haladéktalanul kapcsolatba az épûletben tartózkodobiztonsági felelossel, vagy a surgòssegi szolgálat embereivel.
A sérulent személy mellett maradva varja meg az orvosi segitséget
- Az elsosegelyt nyujto szemelyeket lassal el minded szukséges informacióval.
Ne allitsa fel a berendezest oylan helyen, amely a karbantartasi munkak soran veszelyes lehet (pl. klorat nelkuli allvanyzat, vagy a folyadekhutonek alkalmatlan hely).
Zaj
A berendezes altal kellett zaj elso Sorban a kompresszorok es a ventilator lapatok forgasabol szarmazik.
Az egyes modellek altal kibocsatott zajsint az eladaskor atadott dokumentacioban kerul felttuntetres.
Ha berendezest megfeleloen szerelik be, megfeleloen hasznaljak es rendszeresen karbantartjak, a berendezes altal kibocsatott jaszint nem jelent kockazati tenyezot, igy nincs a berendezes mellett tartosan dolgozok szamara specialis vedofelszerelesre.
Külonlegs zajkibocsatási szintet igenylo beszerelés eseten szükség lehet zajszint csökkentó berendezések alkalmazására.
Mozgatas es felemelés
A fel-és lerakodás ill. szállías során kerülje el, hogy a berendezés rázkódjón vagy más tárgyakkal utkozzön. A berendezés csúsztatasa csak a szállójarmórl valor fel-és lerakodás eselén megengedét. Rögtísfte a berendezést a szállójarmúvón ügy, hogy a berendezés ne mozdulhasson el, esne okozzon károkat. Járjon el kello körültekintéssel, hogy a szállías, fel-és lerakodás során a berendezés eyetlen része se essen le.
A berendezes minded antele rendelkezik sarga szinnel jollt emelopontkokal. A berendezes felemelésehzc szek z a pontok hasznalhahtoak a 3 abran lathato utasitaskn megfeleloen.
Tavtó rudak hasznalataléolzze meg a kondenzátor bankosérulését. A rudakat a ventilatorok racsaitól legalább 2,5 méterehelyezze el.
A teljesBiztonsag erdekuben hasznaljon a berendezes sulyanak megfelelo teherbiras koteleket es taptor rudakat. Ellenorizze a berendezes sulyat a berendezesen elhelyezzt cinken.
A berendezest a lehto legnagyobb körültekintéssel emelje fel, követve címke felemelésre vonatkozo utasitásait. A berendezest lassan emelje fel annélkül, hogy a berendezés megdolne.
aFelallitas es osszeszerelés.
A berendezest kulteri hasznalatra terveztek (teraszon vagy talajon), amennyiben a beszereles helye mentes azon akadalyoktol, amelyek csokkenthetik a kondenzalo egysegekbe juto levego mennisyaget. A berendezest nagy teherbirasu sik feluiten allitsa fel. Ha a berndezest teraszon vagy teton kivanja felallitani, szukseg lehet sulyeosztogerendak alkalmazasara.

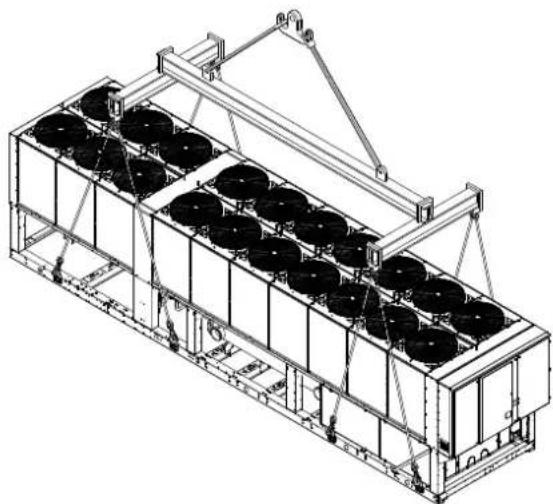

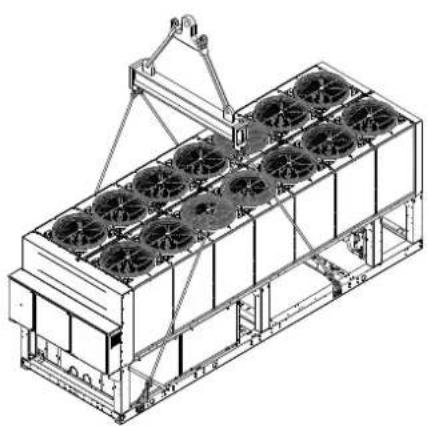

Abra 3 - A berendezes felemelése
kétkompresszoros egység
háromkompresszoros egység
Amennyiben a berendezest a talaj kivanja felallitani, helyezea gepet leghuteses konndzator nem megfelelo levegoellatas oyan egyuttese egy oylan legalabbb 250 mm magas beton alapra, amely szelesebb, mint lephet fel, amely csokkentheti a berendezes teljesitmnyet es a berendezes, es képes megtartani a berendezes sulyat. ha a berendezest emberek vagy allatok altal konnyen megkozelithetoh helyre allitfa fel, tanacssos a konenzator es a kompresszor kore vidoraacsot emelni. A jobb teljesitmnybiztositasa erdekében, kovesse az alabbi tanacsokathoghya az oldso tavolsagok az ajanltnal kisebbek) kiveha a esutasitaskat: mukodesi korulmnyek veszelyeztetik a szemelyzet biztonsagat vagy a
- Kerülje el a levegò visszaforgatasat.
-Biztositsa, hogy nincs a berendezes kornyeken oyan nagyobb akadaly, amely meggatalhatja a megfelelo levegoaramlast.
A zaj es vibracio csokkentese erdekeken gyrozodjon meg arol, hogy az alap elg szilard. - Annak elkerülese erdeköben, hogy a kondenzátor egységek porral szennyezödjenek, ne alltsa fel a berendeşest különösen poros környezetben.
A rendszerben levó viznek kūlònōn nagy tisztaúgi fokúnak kei lennie: távolítsa el az olaj és rozsdamaradványokat. A berendezés bemeneti csöveere szereljen be egy viztisztió szürö.
Minimalis terszukseglet
A kondenzaló egységek megfelelo levegoellattasa erdekében tartsa be a minimális terkövetelmenyeket.
Amikor a berendezes felallitasahoz kivalasztja a megelelo helyet, vegy figyemlebe az alabbi tenyezoket:
Kerulje el a levego visszaforgatasat
- Biztositson a leghutéses kondenzátor számára megfelelo levegoellatast.
A fenti tenyezok novelhetik a kondenzacios nyomast, amely az
energiafehasznalas hatekonsagsanak csokkenesehez, tehat a hutes
hatekonsagsanak csokkenesehezvezet.
Biztositani kell, hogy a kesobbi karbantatasi munkalatok elvegzesehez
elegendohely alljon rendelkezesre a berendezes midnen oldalan.
Biztositsa, hogy a levego fuggoleges kivezetese akadalymentes.
Ha a berendezest a berendezessel azonos magassagu fal vagy mas
akadaly veszi korbe, a berendezest a faltol ill. az akadalytol legalabb
2500 mm tavolsagra allttafel Ha az akadalyok a berendezesnel
magasabbak, ez a tavolsag legalabb 3000 mm legyen.
Ha a berendezest a falaktol ill. fuggoleges akadalyoktol az ajanoltnal
kisebb tavolsagra allitja fel, a meleg levego viszaforgatas es/vagy a
berendezes megbizhatosagat.
Amikor két vagy tobb berendezest allit fel egymas melle, azt tanacsoljuk, hogy tartson legalabb 3600 mm-es tavolsagot a kondenzator bankok kozott.
Tovabbi megoldasokert, kerjuk fordujon a gyartó képviselöjehez.
Zajvedelem
Amikor a zajkibocsatas Ellenzese fokozt jelentoseggel bir, forditson kulonos figyelmet a berendezes alapjanak szigetelsssere. Ehhez szereljefel a megfelelo rezgescsokkentoe elementket (opcios kiegesztio).Avizvezetak csatlakozasaira is szereljen fel felxibilis csatlakozokat.
Vizvezetékek
A vizvezetekeket a lehto legkevessebb kanyarr es fuggoleges iranyvaltassal keg megtervezni. Igy jelentosen csokkentheok a szereleski koltsegek, es javul a berendezes teljesitmeneye.
A vizvezetekrendszernek rendelkeznie kell
- Vibracio csokkento szerelékekkel, amelyek csokkentik a rezgés atadásat a berendezeseknek.
- Izolaló szelepekkel a vizvezetekrendszberendezesrol valo levaliasztására a karbantartási munkalatok idejere.
- Aramlás kapcsoló.
- Kézi vagy automata levegóztető berendezésell a rendszer legmagasabb pontján és leeresztő berendezésell a legalacsonyabb ponton.
- Egy parologtatoval es egy hovisszanyer berendezessel (fontos, hogy ezeket ne a rendszer legmagasabb pontjara helyezzek el).
- Egy megfelelo berendezessel, amely a vizvezetek renszert nyomas alatt tartja (szabalyozko kad, stb.).
- Viznyomás-és homérséklet kijelzókkel, amelyek seglifik a személyzetet a karbantartási munkálatok során.

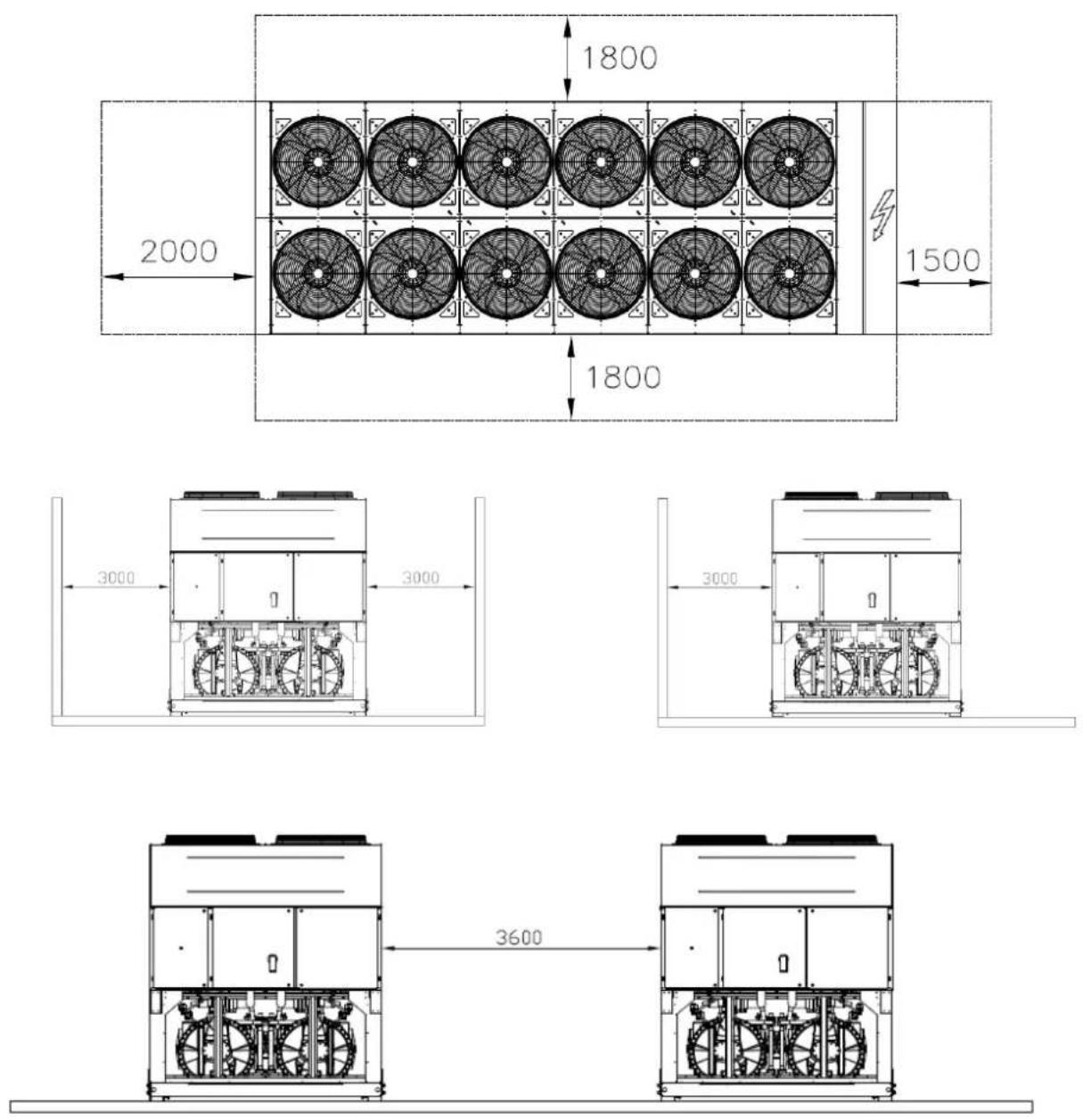

Abra 4-minimalis terszukseget
- Egy szurovel vagy mas olyan beredezessel, amely eltavolitja a vizbol a szilard rzescseket. A sziro hasznalata meghosszabbitja a berendezes elettartamat, es segit a vizvezetek rendszer jo allapotanak fenntartasaban.
- A párologtátoban egy elektromosfutószál és temoszlát van, amely védelmetBiztosit a viz megfagyása Ellen - 25^ -os kulo hórméskletig.Avizvezétek rendszer minded mas a berendezesen kivül talalhato résztét vedeni kell a fagy ellen.
-
A hovissanzeryo berendezesbol ontse ki telen a vizet, kiveve ha a vizhez a megfelelo aranyban etilenglikolt kever.
-
A berendezes csereje eseten az egesz vizvezetek rendszert ki kell uriteni es meg kell tiszitani az uberendezes beszerelse elott. Az uberendezes beindltaa elott ajanlatos a vizet a megfelelo modon kezelnis a szokasos viszgalatokat elvegezn.
- Ha a vizvezetétke fagyalloként glikolt ont, ügyeljen arra, hagy az elszifvonyomast csokkentse; a berendezés teljesitmenye csokken, és a nyomas esés no. A gép mindedBiztansagi renszerét, pl. fagyallo és a kis nyomas elleni videlem üra be kell altitani.
- A vizvezetek ek szigetelse elott ellenorzze, hogy a gezetek nem folyik-e.

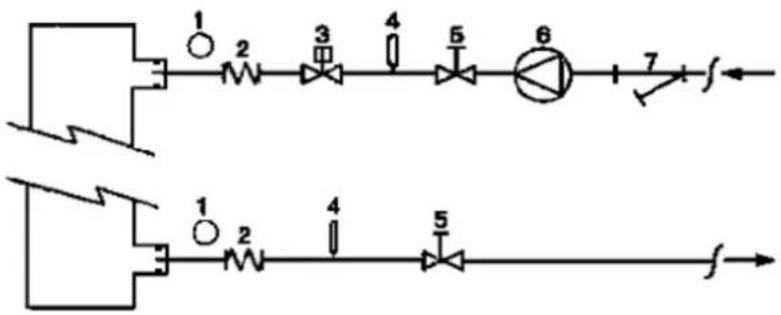

Abra 5 - A vizvezetékek bekotése a párologatóba
EVAP
- Manometer
- Flexibilis csatlakozó
- Āramlás kapcsoló
-
Hörmerseket mero szonda
-
Izolaló szelep
- Szivattyu
- Szuro

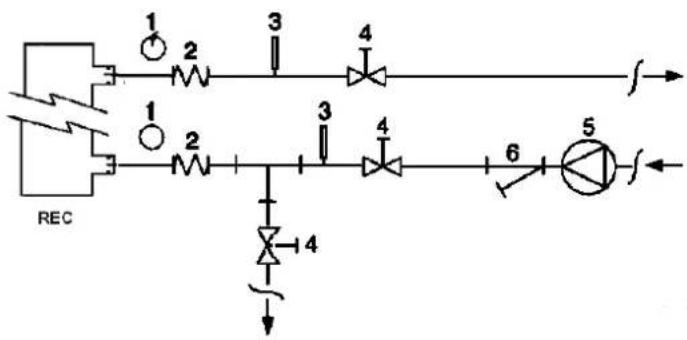

Abra 6 - Vizvezetekek bekotese a hovisszanyer o hocserelokhoz
- Manometer
- Flexibilis csatlakozó
-
Hörmerseket mérö szonda
-
Izolaló szelep
- Szivattyu
- Szuró
A viz kezelése
A berendezes beinditasa elott, tiszltsa ki a vizvezetekrendszert. Piszok, vizko, Rozsdas uledek es egyeb anyagok lerakodhatnak a hocserelbealsejben csokkentve a hocserel teljesftmenyet. Valamint novelheti a nyomas esest, csokkentve ezzel az atfolyo viz mennyiseget. A viz megfelelo kezelsevel csokkentheti a korrozó, erozio, vizkokepzodés,
stb. veszelyet. A megfelelo vizkezel est helyben kell meghatarozni a renszer es a viz tulajdonsagai alapjan. A gyarto nem vonhato feelosssegre a nem megfelelo vizkezelsbol szarmazó karokert vagy a berendezes elegtelen mukodesert.
Tablazat 1-Az elfogadhato vizminoseg hatarertekei
| pH (25°C) | 6,8:8,0 | Összes vizkeménység (mg CaCO3/ l) | < 200 | |
| Elektromos gezetököpesség μS/cm (25°C) | <800 | Vas (mg Fe / l) | < 1,0 | |
| Klörion (mg Cl / l) | <200 | Szulfidion (mg S2- / l) | Nincs | |
| Szulfátion (mg SO42- / l) | <200 | Ammonium (mg NH4+ / l) | < 1,0 | |
| Alkalinitás (mg CaCO3/ l) | <100 | Sziliciumdioxid (mg SiO2/ l) | < 50 |
Hovisszanyer hocserelok es parologatok fagyas elleni vedelme
Minden parologtato rendelkezik egy termosztat altal ellenorzott futoSzalla megfelefo fagys eleni vedelm betizsit -25°C-ig. Azonban egyeb kiegesztlo
módszereket is hasznalhat a fagyás elleni védelemBiztositársa (kiveve hócserélok teljesen üreşek, és fagyallofolyadékkal ki vannak tiszütva).
Egy teljes rendszer tervezese soran az alabbiakban felsorolt két (vagy to védelmi moźszert kell figyelerme venni:
A viz aramlasa folyamatos keh hogy legyen avezetekken es a hocserelokben
A megeleio mnnyisegu gikol hasznalata a rendszerben.
- Hószigeteles és az elacsony hörmersekletnek kitett csövek kiegésztfütese
A hócserei kūrītse és kitiszthása a teli idószakban
A beszerelésert es/vagy a karbantartásert felelos személyek feladata a n befagyásat megakadályozó modszerek kialakitasa. Biztositsa, hogy 80 eleni védelen sor an a megelelo karbantartasi munkalatokat elvegezzék utasäsk figyelmen kiwl hagyasa karkot okzhat a berendezésben. A fagykáróka garancia nem terjed ki.
Az áramlás kapsoló beszerelése
A parologtato mukodesehez megfeloe vizmennyisegbiztositasa miatlorduljon a gyarto altal megbfott muzaki szolgalathoz.
elenghedetlen egy aramlas kapcsoló beszerelése a vizvezeték rendsz. Az aramlas kapcsolot felszerelheti a bemeneti vagy a kimeneti vizvezété aramlas kapcsoló feladata az, hogy lealitsa a berendezest ha a viz megsztünik; ezzel vedi a párologtát o befagyástól.
A gyartó opciokent ellathatja a gépet egy kifejezetten az on berend Aeszstencia es korlatozott jotallas
Ez a ralus apatos aramlas capsofoy. A 167-1"65032480000000000000000000000000000000000000000000000000000000000000000000000
Az aramlas kpcso tuy hizda chmkezovnatak o amelyet a kpcsoa jazor Jelott kpcsohok kei belotni. Az aramlas kpcso tuy beaillitani, hogy akkor kpcsojbe, amikaya roattak, hagy tobbes problema mentes mukodest bztositsanak. narlopatobera ekz viz mnviisco a nvoies hozm 50% a alo esik Mindazonaltal a berendzesek meghibasodasanak elkerulse erdekuben
Hovisszanyerő
Kérésére a berendezést hovisszanyerō rendszerrel is ellatjuk.
A rendszer egy a komprsszor kimeneti csövre felszerelt vizzel hütöttt ho és egy a kondenzációs nyomást Ellenörzō berendezést tartalmaz.
A kompresszor burkolaton beluli megfelelo mukodedenek biztosfasa hovissnyero egyseg nem Üzemelhet 28°Cnal alacsonyabb vizhormersekdet mellett.
A berendezes tervezojenek és a folyadekhutő beszerelójenek a feladata értekek betartásat biztositani (pl. visszaforgatas megkerulö szeleph hasznalatalval).
Elektromos rendszer
Általános informácok
A bernedezés minded elekotmos csatlakozásat a hatalvos jogszabályoknak megfeleloen kek bekotni.
A beszerelés, kezelés és karbantartás miden lépését megfelelo képszessel rendelkező személyek végezzek.
Néze at az on altal vásárol berendezés kapcsolási rajzát. Ha a 4, beredezén nem talíhato meg a kapcsolási rajz vagy a rajz elveszzett, 5 lépjen kapcsolatba a gyartó képviselöjével, aki eljuttat egy masolatô onhóz.
Ha a rajzon szerepló adatok és a berendezés kapcsolótabláj/ elektramos gezetékei nem egyeznének meg, forduljon a gyártó képvselöféhéz.
ZeYarban minden egyes berendezest tesztelnk, es a gyanto a berendzeseke az else boinidtast kovetoen 12 honapig vagy az atadast kovetoen 18 honapig jotallst vallal.
A berendezeseket a legmagasabb minosegi stadardek alapjan fejlesztetek ki e pyrottak, hogy a tobbéves problema mentes mukodestBiztositsanak.
Azt tanacsoljuk, hogy kosson a gyaró által meghatalmazott szolgáttatóva
zabéfotarasi szeržodest, mert szakembereink tapasztlatuknak koszönhetöen
biztositani tudjak a berendezés hatékony es problema mentes uzemeltetétét.
lifzhivk figyelmét, hogy a berendezés a jotali idszakban is igenyel
karbantartást.
Kérjuk, vegye figyelelmbe, hogy a berendezés nem megfelelo hasznalata (az ezzari taronmany feletti üzemeltes, az utmutato altal elort kantantasi munkalatok elvgzésének hianya) a jotallas megszunesét vonja maga utan. A jotallas fenntartasa érdekēben tartsbe ay alabbiakat:
- Aberedezes hem mukchodet a megadott üzemartomanyon kivil.
- Az aramellatas maradjon a megadott feszültsegéterken belül, és legyen harmonikus rezgésektő vagy hirtelen feszültsegedingozásoktól mentes.
- A hamofiazú su rendszerben az egyeniölenseg ne hajeja meg a 3% ot. A berendezeist nekapsoja be, amig az elektrmos rendszert erinto problèmemt meg nem oldotta.
- Ne kapsojön ki eygeten elektromos, elektronikus vagy mechanikus biztonsági berendezést sem.
- A vivzeletek rendszer feltessehaznait viz legyen tiszta, es megfeleloen kezelt. A szurot a parologatohoz leheto tegkozelebb szerelje be.
- A vizhozam nem lehet kevesebb, mint a nevleges teljesitmemy 80% -a, es nem haladhatja meg a nevleges teljesitmemy 120% -at (kiveltelkepez ezalol ygartoval a megrendelés pillanataban kotott egyeb megallapodás).
- Aberedezés nem mücköchet a megadott üzemi tartományon kvüll.
- Az aramellatas maradjon a megadott feszültsegéterken belül, és legyen harmonikus rezgésektő vagy hirtelen feszültsegingadozásoktól mentes.
- A hamofiazú su rendszerben az egyeniölenseg ne hajeja meg a 3% ot. A berendezeist nekapsoja be, amig az elektrmos rendszert erinto problèmemt meg nem oldotta.
- Ne kapsojön ki egyeten elektromos, elektronikus vagy mechanikusBiztonsagi berendezest sem.
5 A vizvezetek rendszer felttleshez hasznalt viz legyen tiszta, es megfeleloen kezelt. A szurot a parologatohoz leheto tegkozelebb szerelje be. - A vizhozam nem lehet kevesebb, mint a nevleges teljesitmemy 80% -a, es nem haladhatja meg a nevleges teljesitmemy 120% -at (kiveltelkepez ezalol ygartoval a megrendelés pillanataban kotott egyeb megallapodás).
Csak rez gezetoket hasznaljon, mert ellenkez o estetben a csatlakozasi pontok tulmelegedhetnek vagy korrodalodhatnak, és ezzel károsithatják a berendezest.
Az interefferia elkerulse erdekeken az iranyitoszervek verzeteketite elekromos gezetekel ekluinite kosse be. Hasznajon klonbozoe elekromos csveket.
A berendezés karbantartásának megkezdese elott nyissa a berende aramellatásaert feelos fokapcsolót.
Ha a berendezés ki van kapcsolva, de a fokapcsolo zart allasban van, a hasznalt aramkorok tovabbra is aktivak maradnak.
Ne nyissa ki a kompresszorok csatlakozásait, amg a fokapsoló zart allan van.
Kötelező időszakos Ellenőrzések és nyomás alatt levő berendezék elindítása
Berendezes a 2014/68/EU Nyomastó berendzesek (PED) irányelve altal feallitott besorolás IV. osztályába tartozik.
Embe be a kategiaba sorolt folyadekhtok esetuben nehany orszag szabalyozasa elorira berendezes egy megbizott hivatal altal vegzett szeres felulvizsgalat. Ellenorizea feallitas helyen ervenyben levovkovetelmenyaket.
Az egyidejü egy-és harnofazisú terhelés és a fázisok egyenlottensege miatt a
föld felé max. 150mA áramszökés johet létre a berendezes egységeinek normal mūködési körulményei kozött.
Mikodes
A kezelö felelosségei
Alapvetó fontosságú, hogy a kezelő a berendezés használatának megkezdésel ott megelelo képzesben részesüljón, és megismerkeden a berendezésell. Jelen utmutató elovasasa mellett, a kezelönek tanulmányoznia kela mirokroecesször mücködesét és az elekromos rendszer rajzt, hogy megertse a
muszerek bekapcsolásanak sorrendjét, a mukódest, auszerek leallásanak sorrendjét és az összes biztonsági berendezés mukódesét.
A berendezés elso beindíasakor gyartó egy technikusa vásaszol az onjagys Kardeseire es segitésget nyuit a berendezés helves üemeltetéséhez.
A kezelonek fel kell jegyeznie minded egyes beszerelt berendezes mukodesi adatait. Egy masik naploban tuntesse fel a berendezenen elvégzzt idszakos karbantartasi munkalatokat es egyb agépen vegzzt beavatkozásokat.
Ha a kezelö szokatlan mülkodést vagy meghibásodástra utalo jeleket észel,
Berbe Jedszakos karbantartasi munkalatok
A
Aeszstencia es korlatozott jotallas
ZeYarban minden egyes berendezest tesztelnk, es a gyanto a berendzeseke az else boinditast kovetoen 12 honapig vagy az atadast kovetoen 18 honapig jotlallst vallal.
Mindazon'tal a berendezesek megibhasodasanak elkerulese erdekében fontos, hagy a jeelenutmutatoban taretalmazott idszakos karbentartisi munkalatokat az elfrasoknak megfeleloen elvegezzek.
Mindazon'tal a berendezesek meghibasodasanak elkerulése érdekében fonlos, hagy a jeelenutmutatoban taretalmazott idszakos karbentartisi munkalatokat az elfrasoknak megfeleloen elvegezzek.
Azt tanacsoljuk, hogy kosson a gyaró által meghatalmazott szolgáttatóva
zabéfotarasi szeržodest, mert szakembereink tapasztlatuknak koszönhetöen
biztositani tudjak a berendezés hatékony es problema mentes uzemeltetétét.
lifzhivk figyelmét, hogy a berendezés a jotali idszakban is igenyel
karbantartást.
Kérjuk, vegye figyelelmbe, hogy a berendezés nem megfelelo hasznalata (az ezzari taronmany feletti üzemeltes, az utmutato altal elort kantantasi munkalatok elvgzésének hianya) a jotallas megszunesét vonja maga utan. A jotallas fenntartasa érdekēben tartsbe ay alabbiakat:
Tablazat 2 - Idöszakos karbantartasi munkálatok
| A munkálatok felsorolása | Hetente | Havonta(Mej. 1) | Évente/szezɔnkontént(Mej. 2) |
| Általános: | |||
| A mūködési adatok leolvasása (Megj.3) | X | ||
| A berendezés atnézëse az esetleges károk és/vagy meglashult elementek keresëse | X | ||
| A hõszigetelés épSEGénék ellenörzëse | X | ||
| Tiszítías és ahol szükséges festés | X | ||
| Víz elemzëse (6) | X | ||
| Az áramláskapcsoló mūködésének ellenörzëse | X | ||
| Elektromos rendszer: | |||
| Az ellenörzësi sorrend átnézëse | X | ||
| A kontaktor kopásanak ellenörzëse - szükség esetén cseréje | X | ||
| Az elektromos kapcsok rögzítésének ellenörzëse - szükség esetén a rögzítés m | X | ||
| Az elektromos kapcsolórábla besejények tiszítása | X | ||
| Az elementak átvizsgálása, esetleges tülmelegedésre utaló jelek keresëse | X | ||
| A kompresszor és az elektromos fütǒszál mūködésének ellenörzëse | X | ||
| A motor és a kompresszor szigetelésének mérèse Megger segítségével | X | ||
| Hütőkör: | |||
| A hütőközeg esetleges szivágásanak ellenörzëse | X | ||
| A hürőközeg áramlásnak ellenörzëse a folyadék kémleloüvegén keresztül - az lennie | X | ||
| A nyomáséses ellenörzëse a vizteleniţo szüröben | X | ||
| A nyomáséses ellenörzëse az olajszúrolben (megj. 5) | X | ||
| A kompresszor rezgésének viszglalata | X | ||
| A kompresszorolaj savasságának mérèse (7) | X | ||
| Kondenzártr egység: | |||
| A kondenzátorbankok tiszítása (megj. 4) | X | ||
| A lapátok megfelelő meghúzásanak ellenörzëse | X | ||
| Elenőfize akondenzátorbanklemezeit-hasziksèges távoltsa előket | X |
Megj.:
1. A havimunkalatbkmagukban foglajka hetente elvgzendkeketis.
2. Azevente (vagya szezon kezdelekor) elegzendmunkalatok magukban fogalajak a hvi es hetmunkalotkatis.
3. Amukdisierteketnapota islehetovsiamagas megfgelesi standardek betartasa erdekiben
4. Azolyan komyezetben, anola levgoblen levoreszecskek concentradojamages, akondenzorbanku sufztsara heht szukseg.
5. Haazolajsztubenanyomaseseseleria2,0barcsereljki azolszurt
6. Elenotze azeselgegen felddottfemekjelenitel
7. TAN (belles savzam): ≤0,10: ninosszükeseg beavalkozára
0,10es0,19kozt cserjekia sauszirkejtmejd 1000 üerniorautanellenorzeismet. Addg blyassaa szirk cserjat, amig aTAN nem megy0,10a.
0.19: cserijek i azolajat, azoljzurotés azojvizielenlloberendeziset Vogezen rendseraeelenorzest
A hasznalatban levo hutovel kapcsolatos fontos informaciok
Fluortartalmú Óvegházhatású gázokat tartalmaz. A gázokat ne engedje ki a légkörne.
Hutokozeg: R134a
GWP ertek(1): 1430
(1)GWP = Globális Felmelegedési Potencial
A standard mukcdeshez szuksseges hutkozeg memnyisegt a berendezesen talhatot tabla adatal mutafak
A berendezesbe tittt tenyeges hutokzeg mnnysiegaz elekromos burkolaton elhelyeet ezustozrudacska mutatja.
A helyvagy unios rendelkezesekben elortaktid fuggoen a hutkozeg szivargaşanak ellorzsére a berendezis idszakos atizsgalasara leht szukseg.
Utmutató a gyári és helyszíni toltésu egységekhex
(A felhasznalt hütoközegre vonatkozó fontos információ)
A hütorendszer feltöltese fluortartalmü üveghazhatásu gazokkal történik.
Kerülje el a hütogáz lögkorbe kerülését.
1 Kitörölhetten tintával tõltse ki a termekhez adott hütökoğez tõlto cimkét az alábbiak szerint:
- hütokozeg toltési mennyisége az egyes körkben (1; 2; 3)
- hütokozeg teljes toltesi mennyisege (1 + 2 + 3)
szamitsa ki az uveghazhatasu gazkibocstast a kovetkez képlettel: hutokozeg GWP erteke x Hutokozeg teljes mennyisege a rendszerben (kg) / 1000
a Fluortartalmu uveghazhatasu gazokat tartalmaz
bKor szama
c Gyári feltoltés
d Helyszini feltoltés
e Hutokozeg toltesi mennyisag az egyes krokben (a krok szamanak megfeleloen)
f Hutokozeg teljes toltesi mennyisege
g Hütokozeg teljes toltesi mennyisege (Gyári + Helyszíni feltöltés)
h A hütokozeg teljes toltesi mennyiségenek üveghazhatasu gázkibocsatasa tonna CO2-ekvivalens szerint kifejezve
m Hutokozeg-tipus
n GWP=Global warming potential (Globális felmelegedési potencial)
p Egység sorozatszáma
2 A kitoltott cimkét az elektromos szekreny belso felere kell feragasztani.
Az europai vagy helyi jogszabalyok megkovetelhetik a hutokozeg-szivargas idszakos ellenorzését. Kérjuk, tovabbi informaciert vegye f o kapcsolatot a helyi forgalmazoval.
MEGJEGYZES
Europában a rendszerben levó teljes hútokozeg mennyiség üveghazhatásu gazkibocsatasának ertékét (tonna CO_2 -ekvivalens szerint kifejezve) a karbantartás gyakoriságanak megallapitására használják. Vegye figyelembe a vonatkozo jogszabályokat.
Képlet az üvegházhatásu gazkibocsatas kiszámitasához:
Hutokozeg GWP erteke x Hutokozeg teljes toltesi mennyisege (kg) / 1000
Alkalmazza az üvegházhatásu gázok címkéjén szereplő GWP értéket. A GWP érték
a Negyedik IPCC Ertekelö Jentés alapján került megallapitársa. A kézönybden feltüntetett GWP érték idejétmult lehet (pl. lehet, hagy a Harmadik IPCC Ertekelö Jentés alapján lett kiszámítva)
További információrt forduljon a helyi kereskedohoz.
Hulladékbe helyezés
Aberendezes fem, mianayag es elektromos alkatrzesekbol epul fel. Ezeket az alkatrzeseket a hatalyos jogszabelyoknak megfeleben helyeze hulladekba. Az olomartalmu akumulatorokat a megfelelo hulladekgyujo kozpontokban keI leadni.
A használt olajat a megfelelo hulladékgyujtó kozpontban kell leadni.
A megrendesi pilaranabian kozil adatokat teintjik velegesekn.
Agvtonemvalleleosegetazutmabhasnbalbolvageyenireeessebolzamnabamilyennmukweilenvagkykveetkearet
AgyfeimrjaginakajogdtalevekbenszereplvagyszareklafadokmegyhtzalaraelzotesertisneEztabortnszeepknpemknhtbkeeverynek
Jelen kiadvny csak informaciortskent szolgai, es nem tekintend o Daiknre nezve kotelez erenyu ajanlatnak. A Daikin a kiadvny tartalmat legjobb tudasa szerint allitotta osze. A Dalkin ne nyut semimilyk mondond vagg rautal modarci at kiadvny teljesegere, pontosagara, megbizhatosagara vagy celnak valo megfelelesere, sa benne leirt mekekre es szolgaltasokra. A gyarto fennartja jogot a reszletezesek elzetes nukeli voaltozatasara. A rendelles idejen kozil adatokat teinktse iranyadonak. ADakimondanet eistbmeyfidesgea kaidvny hasebnabgyeiene zedmaobamenemu alegpobmdo nmeihtkovieny vkoeweknt. Mndenlbrd Dalkin szzepgavd
Szabadhúteses Egység Verzió
A szabadhütëses egységen extra tekercsek talalhatok, melyek az épuletból érkezó folyadékot elohütik, igy, ha a környezeti körülmenyek lehtöve teszik, a kompresszorok teljes leallásiig tehermentesitik azokat novelve a komplex hatékonyságot. A vizáramlást haromutas szeleppel (vagy két egyutas szeleppel - ez a hütöberendezés méretétöl fugg) az extra tekercsek felé lehet irányítani, ha a külso környezeti hämér séklet a visssatérő viz hämér séklete ala esik.
A szabadhutes mukodteteset a kapsolszekreny vezerlo resziben elhelyezett QFC kapsolval lehet engedelyezni. Ha a Szabadhuteses uzemmod engedelyezett, a berendezes kontrollere automatikusan vezerli a vizscelepek mukodeset. A rendszer vezerli a ventilatorok mukodeset is igy maximalizalva a szabadhuteses hatast.
FIGYELEM
A vizrendszert helyes szazalekos aranyban KELL felttolteni vizzel es glikollal.
A vegfelhasznaló felelossége a megfelelo viz/glikol szávalékos arányBiztositasa.
A szabadhutés tekercsek fagyás altal okozott károsodásat nem fedi a garancia.
FIGYELEM
A helyszín benitzitott vizszivattyús áramláskapcsolók reteselik a rendszer vizáramlasanak irányát.
FIGYELEM
A szabadhutéses tekercsek és a párologató csövek károsodásanak elkerülésére a viz bemeneti csövre be kell szerelni egy szürôt. A szüró lyukmérete maximum 0,5 mm lehet.
Kétféle szabadhūteses vezerlō rendszer létezik:
Szabadhutéses rendszer 3 utas szeleppel
EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR
| Freecooling coils | Szabadhütétés tekercsek |
| 3 Way Valve | Háromutas szelep |
| EEWT | Bemeneti vizhohmér séklet méő szonda |
| Evaporator | Párologtató |
| ELWT | Kimeneti vizhohmér séklet méő szonda |

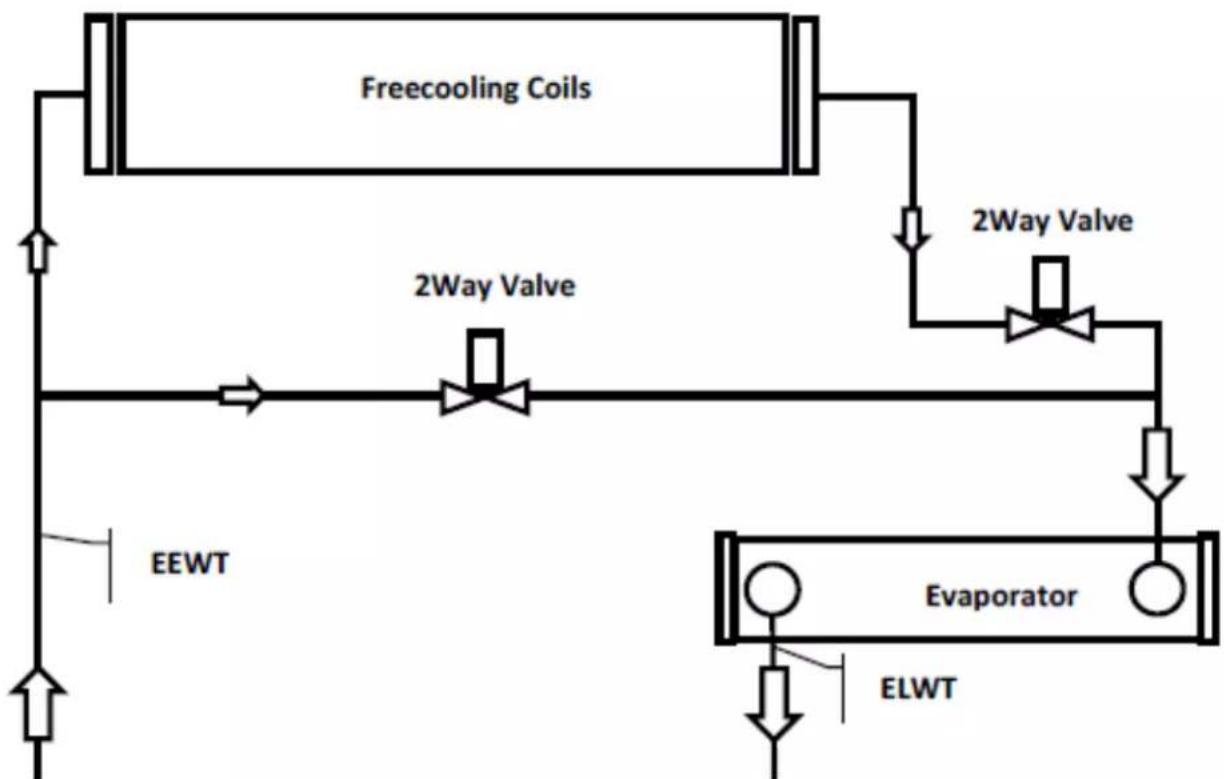

Szabadhuteses rendszer 2utas szeleppel
EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR
| Freecooling coils | Szabadhütétés tekercsek |
| 2 Way Valve | Kétutas szelep |
| EEWT | Bemeneti vizhohmér séklet mérö szonda |
| Evaporator | Párologató |
| ELWT | Kimeneti vizhohmér séklet mérö szonda |
A mukodesi korulmenyektol es az egyseg alaperteketol fuggo rendszer atallast a begyazott egyseg kontroller vezerli. A teli es nyari uzemmod kozott a viz oldalnyomas csokkenes eltero, ezert a hutoviz aramlas is kulanbozlo helet. Ellenorizni kell, hogy a teli es nyari uzemmod kozott a vizaramljas minimuma es maximuma a vizaramljas hatarertekek kozott van-e (lasd a termek hasznalatiutasitasat).
