Produkttyp	Luftkyld kylmaskin
Märke	Daikin
Modell	EWADH14C-SL
Kompressortyp	Skruvkompressor
Köldmedium	R134a
Global uppvärmningspotential (GWP)	1430
Elförsörjning	Trefas
Märkspänning	400 V (uppskattning)
Frekvens	50 Hz (uppskattning)
Frostskydd av förångare	Elektrisk värmare med termostat (upp till -25 °C)
Lagringstemperatur	-20 °C till 57 °C
Förångarens vattenflöde (tillåtet intervall)	50 % till 140 % av nominellt flöde
Flödesvakt	Obligatorisk för frostskydd
Mekaniskt filter på vatteninlopp	Krävs
Värmeåtervinning	Valfri (vattenvärmeväxlare)

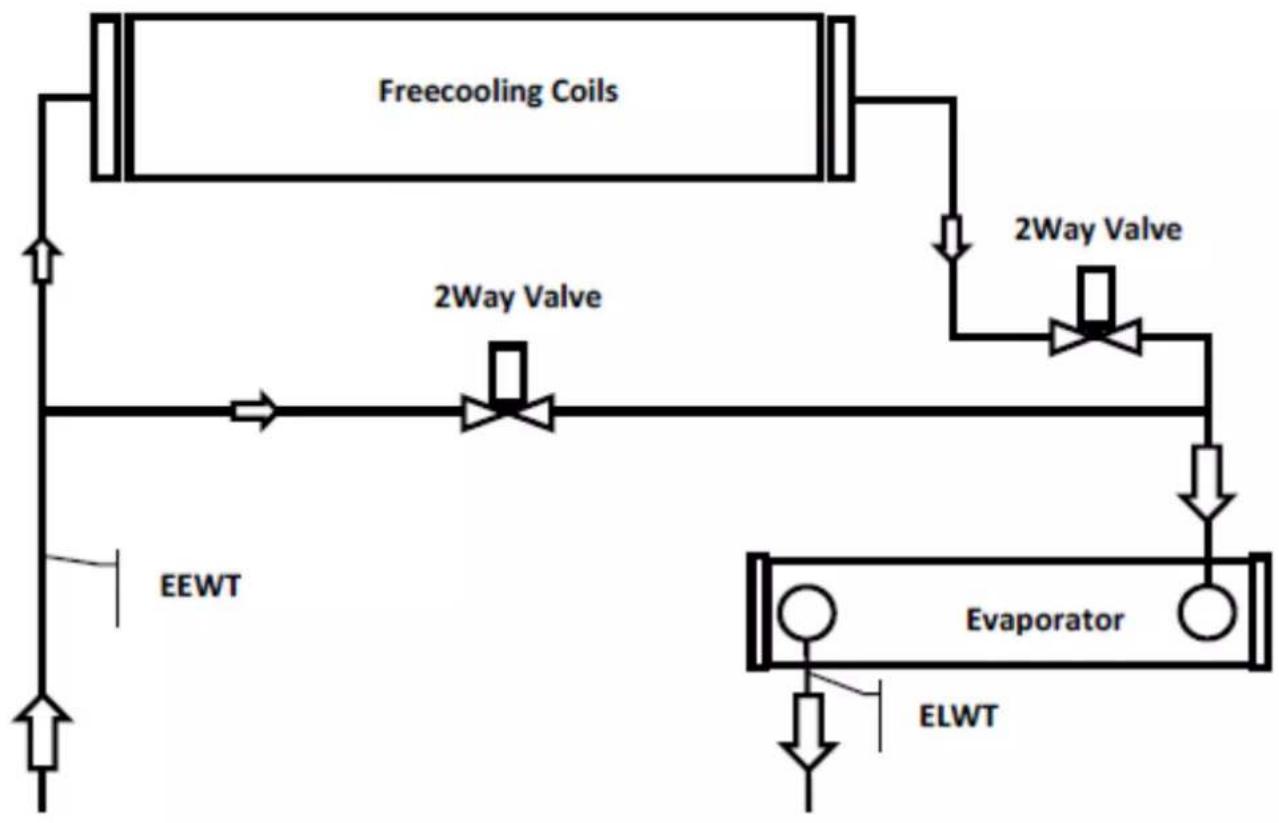

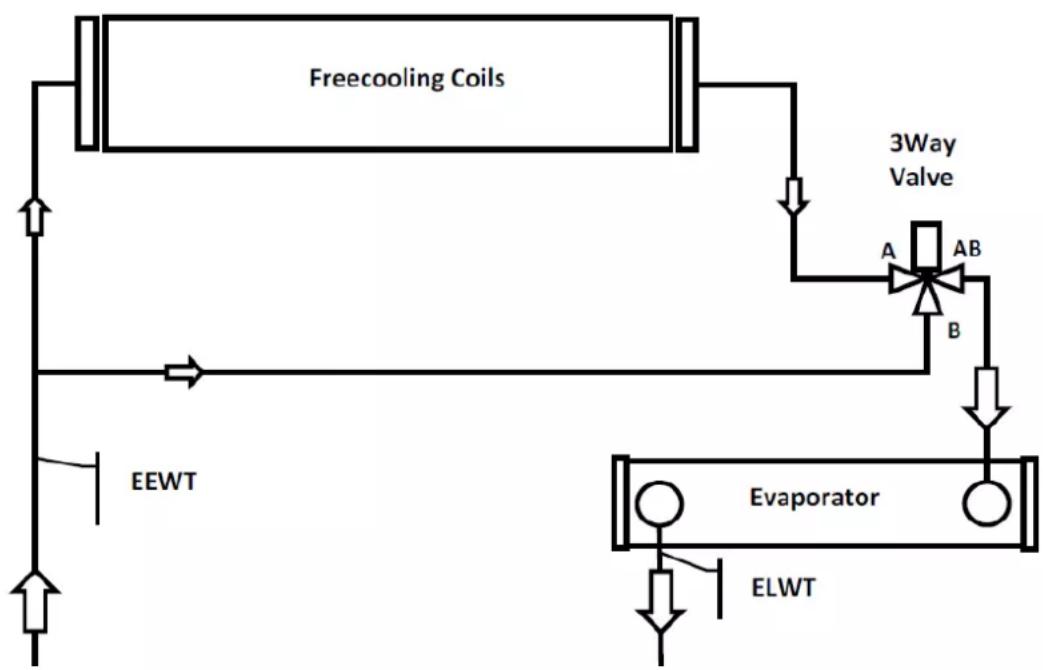

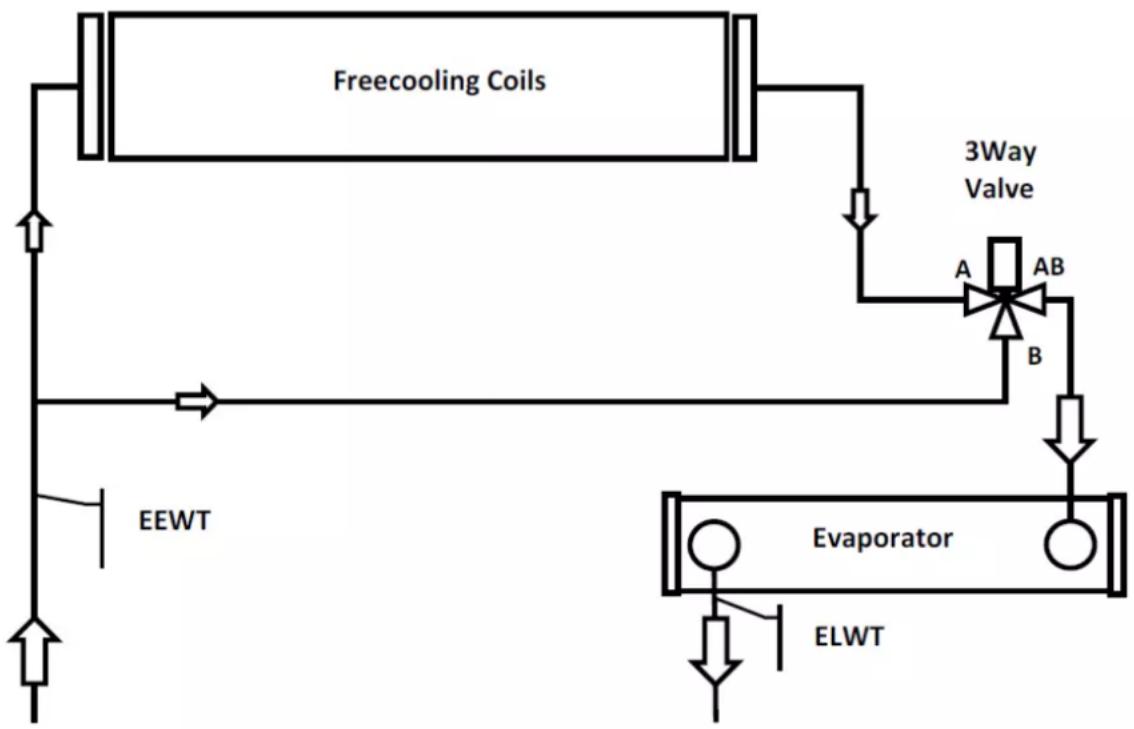

Frikyling	Valfri (naturkylspolar)
Ljudnivå	Varierar, se försäljningsdokumentation
Periodiskt underhåll	Se tabell: veckovis, månadsvis, årligen
Garanti	12 månader från första idrifttagning eller 18 månader från leverans
Säkerhetsanordningar	Säkerhetsventiler, nödstopp, elektriska skydd
Installation	Utomhus (mark eller balkong) med solid grund
Minimiavstånd till hinder	2500 mm (samma höjd), 3000 mm (högre hinder)
Avstånd mellan enheter	3600 mm mellan kondensatorbatterier

Vanliga frågor - EWADH14C-SL DAIKIN

Vilken typ av köldmedium använder EWADH14C-SL?

Enheten använder köldmediet R134a med en global uppvärmningspotential (GWP) på 1430.

Hur skyddar man enheten mot frost?

Förångaren är utrustad med en elektrisk värmare med termostat som skyddar ner till -25 °C. På vintern rekommenderas att tömma eller tillsätta glykol i vattenkretsen.

Vilken matningsspänning krävs?

Strömförsörjningen måste vara trefas, typiskt 400 V / 50 Hz. Se det specifika elschemat för enheten.

Måste jag installera en flödesvakt?

Ja, en flödesvakt är obligatorisk för att stoppa enheten vid minskat vattenflöde och därmed skydda förångaren mot frost.

Vilka är drifttemperaturgränserna?

Driftgränserna anges i Figur 2 i manualen. Generellt ska enheten inte användas utanför specificerade intervall för att undvika skador.

Hur underhåller man kondensorn?

Rengöring av kondensatorbatterierna ska göras årligen, eller oftare i dammiga miljöer. Kontrollera även fläktarnas åtdragning och flänsarnas skick.

Vad gör man vid köldmedieläckage?

Släpp inte ut gaserna i atmosfären. Utför obligatoriska periodiska inspektioner enligt lagstiftning. Kontakta en auktoriserad tekniker för att upptäcka och reparera läckor.

Kan jag installera enheten inomhus?

Nej, enheten är avsedd för utomhusinstallation (balkong, mark) med fritt luftflöde runt kondensorn. Inomhusinstallation skulle kräva speciella luftkanaler som inte är förutsedda.

Vilken garanti har apparaten?

Garantin är 12 månader från första idrifttagning eller 18 månader från leverans, förutsatt korrekt installation och underhåll.

Hur lyfter man enheten på ett säkert sätt?

Använd endast de lyftpunkter som är markerade med gult vid basen. Lyft mycket långsamt och håll enheten perfekt horisontell med distansstänger för att undvika skador på kondensorn.

BRUKSANVISNING EWADH14C-SL DAIKIN

Denna manual utgör ett viktigt document till stöd für kvalificerad personal, och kan aldrig ersättsjälva personalen.

Tack for att ni har kopt detta kylaggregat.

LÁS NOGGRANT DENNA MANUAL INNAN INSTALLATION OCH IBRUKTAGANDE AV ENHETEN PABORJAS.

EN FELAKTIG INSTALLATION KAN ORSAKA
ELCHOCKER, KORTSLUTNINGAR, LACKAGE, BRAND
ELLER ANDRA SKADOR PÄ APPARATEN ELLER PÄ PERSONER.

ENHETEN SKA INSTALLERAS AV EN PROFESSIONELL OPERATOR/TEKNIKER.

ENHETENS IBRUKTAGNING SKA UTFORAS AV AUKTORISERADE OCH FÖRBEREDDA YRKESPERSONER.

ALLA AKTIVITETER SKA UTFORAS MED HANSYN TILL GALLANDE LOKALA LAGAR OCH NORMATIV..

INSTALLATION OCH START AV ENHETEN AR ABSOLUT FOBBJUDNA OM INTE ALLA INSTRUKTIONERNA I DENNA MANUAL AR TYDLIGA.

VID TVIVEL, KONTAKTA TILLVERKARENS REPRESENTANT FÖR INFORMATION OCH RÄD.

Beskrivning

Den inforskaffade enheten ar att "luftkylt kylaggregat", en maskin avsedd fornedkylning av vatten (eller en blandning av vatten-glykol) inom de granser som beskrivs nedan. Enhetens Funktion beror pa angans compression, kondensation och forangning, enigt omvand Carnot-process. De huvudsakliga componenterna ar:

• Skruvkompress for att öka trycket hos kylmedelsängan frän Förångningstryck till kondensationstryck
• Förångare, där det flytande kylmedlet med lågt tryck forångas, och på sä vis kyler ned vattnet
• Kondensator, där øngan med högt tryck kondenseras och eliminerar värmen i luften som tagits frän vattnet, tack vare en luftkyld värmeväxälate.
  Expansionsventil som minskar den kondenserade vatskans tryck fran kondensationstryck till forangningstryck.

Allman Information

Alla enheter levereras med kopplingsscheman, certifierade ritningar, markskylt; e FOO (Forklaring om

Överensstämande); dessa dokument anger den införskaffe entehets alla teknska egenskaper och UTGÖR EN INTEGRERAD OCH GRUNDLAGGANDE DEL AV DENNA MANUAL

I fall av overensstammande mellanenna manual och apparatendokument, lita till maskinens dokument. Vid tvivel, kontakta tilverkarens representant.

Syttet medenna manua ar att lata den kvalificerade installoren och operatoren garantera korrekt installation, ibruktagning och underhall av enheten, utan att fororsaka risker for personer, djur och/eller foremal.

Sà fort encheten anländer till slutdestinationen skia installationen inspekteras for att finna eventuella skador. Allakomponenter som anges i leveranssedeln skia inspekteras och kontrolleras.

Om encheten skulle vara skadad, avlagsna ej det skadade materialet och annäl omedelbart skadan till speditionsfirman och be dem inspektera encheten.

Anmal omedelbart skadan till tilverkarens representant, och skicka om möjligt foton som kan tjana till att faststalla ansvaret.

Skadan fár ej repareras forrān speditionsfirmans representant har inspekterat delen.

Skadan fär ej repareras forrān speditionsfirmans representant har inspekterat delen.

Innan encheten installeras, kontrollera att ratt modell och elektrisk spanning anges pa markskylten. Ansvaret for eventuella skador after acceptans av encheten kan ej laggas pa tillverkaren.

Operativa begränsningar

Förvaring

Lokalens forhallanden ske ligga inom foljande granser:

Minsta temperatur : -20°C

Högsta temperatur : 57^

Högsta relativa luftfuktigkeit : 95% atan kondens

Forvaring vid lagre temperatur an den angivna kan skada komponenterna, medan forvaring vid hore temperatur an den angivna kan oppna sakerhetsventilerna. Forvaring i kondenserande luft kan skada de elektriska komponenterna.

Funktion

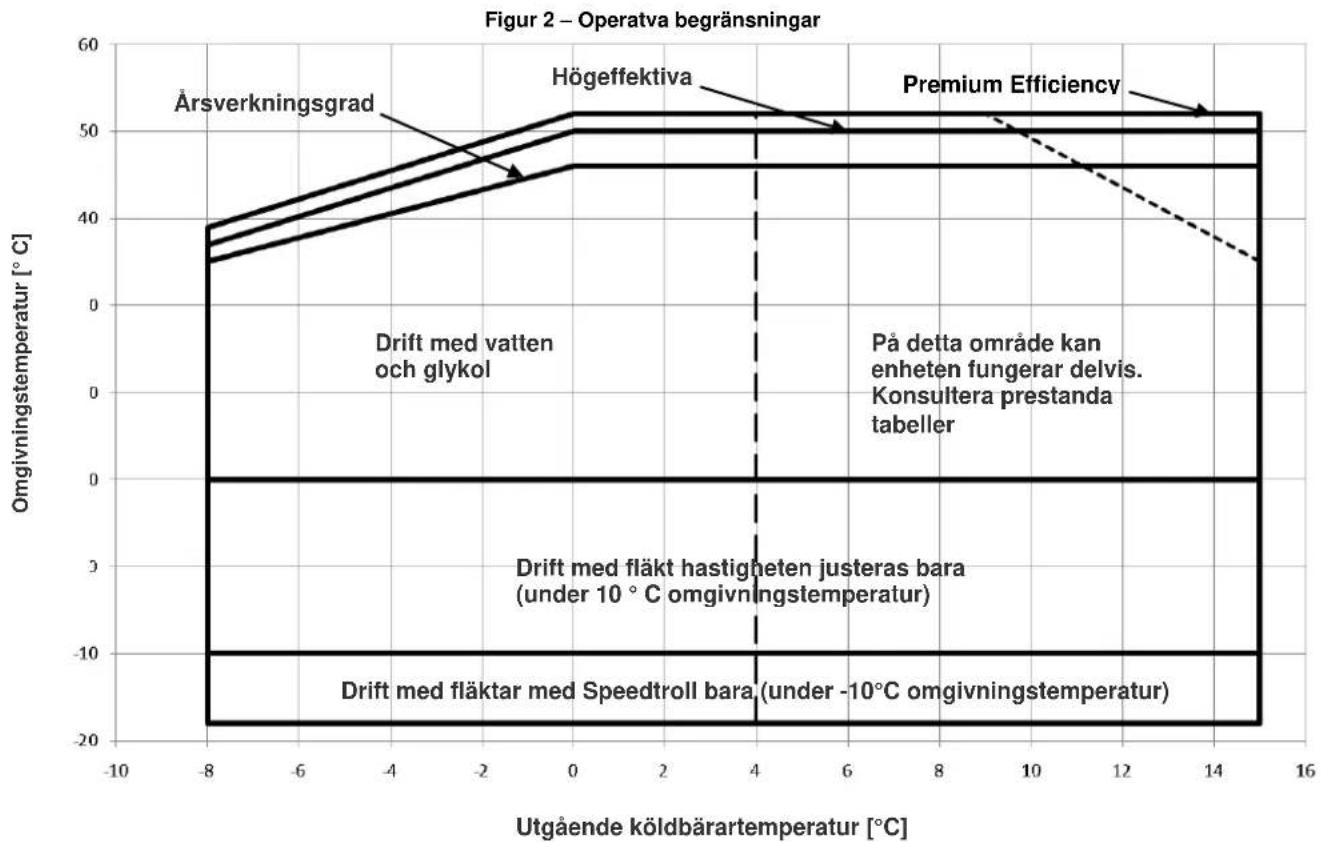

Funktionen tillats inom de begrangsninger som anges i Figur 2.

Enheten skanavandas medettvattenfloedforangaren som ligger mellan 50% och 140% av det nominella flodet (under standard arbetsforhallanden).

Funktionutanforgranserna kan skadaenheten.

Vid tvivel, kontakta tillverkarens representant.

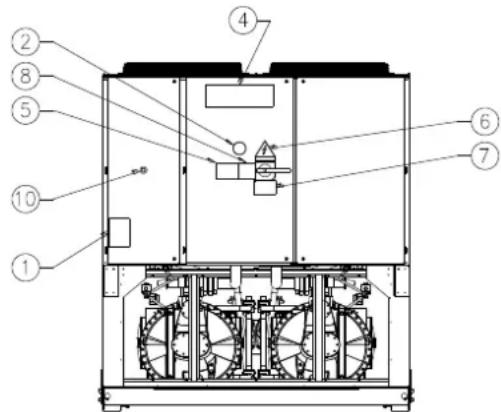

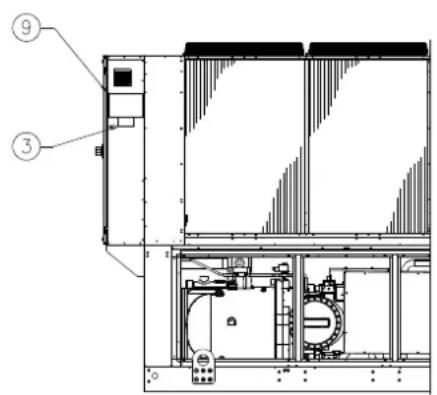

Figur 1 - Beskrivning av etiketterna på elpanelen
(Den elektriska panelen kan vara av två olika höjder)

1 - Symbol für icode brandfar Liga gaser	6 - Symbol für elektrisk fara
2 - Typ av gas	7 - Varning für hög spänning
3 - Uppgifter på,enhetens märskylt	8 - Uppmaning att fästa sladdarna
4 - Tillverkarens logotyp	9 - Lyftinstruktiorer
5 - Uppmaning att fylla på vattenkretsen	10 - Nödstopp

Sakerhet

Det ar viktigt att observera foljande instruktioner:

• Enheten fár bara lyftas i de avsedda punkterna, Märkta i gult och fasta pa dess bas.
  Det ar forbjudet att tilltrada de elektriska componenterna innan enhances huvudstrombrytare har oppnats och strömforsörjningen har brutits.
  Det ar forbjudet att tilltrada de elektriska komponenterna utan att anvanda en isolerande plattform. Tillrad ej de elektriska komponenterna vid forekomst av vatten och/eller fukt.
  Kondensatorns vassa kanter och yta kan orsaka skador. Undvik direkt kontakt och använd lamplig skyddsustrusting.
• Koppla frán strömförşörjningen genom att öppna huvudströmbrytaren innan serviceoperationer gös pá kylfläktarna och/eller kompressorema. Att ej ta hansyn tillenna regel kan leda till allvarla personskador.
• För ej in fasta foremål vattenledningarna medan encheten ansluten till systemet.
• Ett mekaniskt filter skas installeras pa vattenledningen som ansluten till varmeväxlarens inlopp.
• Enheten förses med sakerhetsventiler installerade pa kylmedelskretsens sider for lagt respektive högt tryck.

Det ar absolut forbjudet att avlågsna de rörliga delarnas mobila skydd.

Om erhelen plotsigt stannar, folj instruktionema som anges i kontrollpanelens instruktionsmanual som utgor en del av maskinens dokumentation som levereras till slutanvändaren.

Det rekommenderas starkt att utfora alla installations- och underhallsoperationerna tillsammans med andra personer. Vid olyckor aller problem skam an bete sig pa foljande satt:

Behallugnet
Tryck pa alarmknappen om sadan finns pa installationsplatsen
- Flytta den skadade personen til en varm plats, langt fran encheten och lagg denen i vilolage

• Kontakta omedelbart byggnadens kvalificerade sjukpersonal erler akutmottagning.
  Vanta tills sjukpersonalen anlander atan att lamna den skadade ensam
  Ge all nodvandig information till sjukpersonalen.

undvik att installera kylaggregatet pa platser som kan vara farliga under underhallsoperationerna, sasom plattformar utan racken aller ledstanger, aller platser som inte uppfyller platskraven kring kylaggregatet.

Buller

Enheten genererar buller huvudsakligen fran kompressorernas och flaktarnas rotation.

Varje modells bullerniva anges i forsaljningsdokumentationen.

Om enheten installeras, anvands och underhalls korrekt, kraver bullerniv'an ingen speciell skyddsanordning for att man sca kunna arbeta kontinuierligt vid den.

Vid installationer med speciella krav pa bulleresolering kan det blinodvandigt att installera tillaggande bullerdampande anordninger.

Förflytning och lyftning

Undvik att utsatta enheten for slag'skakninger under lasting/avlasting fran transportfordonet och forflytningen. Skut ellera hennen enbart i basens ram.Fast enheten inuti transportfordonetfor att undvika att den ro r sig och orsakar skador. Se till att ingen del avenheten faller under transport och lasting/avlasting.

Alla eheter ar forsedda med lyftpunkter utmärka med gult. Endast dessa punkter far anvandas for att lyta eheten, sasom visas i figur 3 nedan.

Använd avstandsbarrärer für att inte skada kondensbanken. Placera dessa ovanpá fläktgallren med minst 2,5 meter avständ.

Bada lyftvajrar och avstandsbarmärer skara vara tillrackligt starka for att halla enheten sakert. Kontrolera enchetens vikt på dess markskytlt.

Enheten skä lyftas med maximal uppmärksamhet och omsorg, genom att följa lyftinstruktionerna som anges pa etiketten. Lyft encheten mycket langsamt och häll den helt plant.

D-EIMAC00608-16EU - 112/234

Placering och montering

Alla eheter ar avsedda for bruk utomhus, pa balkonger ell er pa marken under forutsattning att installationsplatsen ar fri fain hinder som kan forhindra luftfodet till kondensatorrema.

Enheten ska installeras pa ett stadigt och helt plant underlag. Om enheten installeras pa balkonger ullak, kan det bli nodvändigt att anvanda balkar for att fordela vikten.

För installation pa marken kravs en motstandskraftig cementbas med e tjocklek pa minst 250 mm och storre bredd an ehetens. Denna bas maste kunna bara ehetens vikt.

Om enheten installeras pa en plats som ar tillganglig for personer och djur, rekommenderas det att installerera skyddsgaller for kondensatorn och kompressorn.

For att garantera basta prestanda pa installationsplatsen, folj dessa foreskrifter och instruktioner:

• Undvik Återcirkulation av luftflödet.
• Forsakra Er om att inga hinder finns for ett korrekt luftflöde.
  -Forsakra Er om att grunden ar tillrackligt kraftig och stabil for att minimera buller och vibrationner.
• Undvik att installerera encheten på speziellt dammiga platser, for att reducera fororening av kondensatorerna med smuts.
  Vattnet i systemet skara vara specielt rent och alla spar av olja och rost skavaplagsnas. Ett mekaniskt vattenfilter skaisfalleras paenhetens inloppsledning.

Minsta platskrav

Det ar grundlaggande betydelse att respektera minimimatten for varje enhet for att garantera en optimal ventilering av kondensatorerna.

När platsen)där enheten skaplaceras valjs, ta hansyn till dessa faktorer for att garantera ett tillracklicht luftflöde:

• Undvik atercirkulation ay varmluft
• Undvik otillracklig luftforsorjning till den luftkylda kondensatorn.

Báda situationerna kan orsaka en ökning av kondenseringstrycket, vilket medfor reducerad energieffektivitet och kylmedelskapacitet. Enhetens alla sidocka vara tillgangliga for att utföra underhällssoperationer after installationen.

Enhetens vertikala luftutslapp fär ej hindras.

Om encheten omges av vaggar och hinder med samma hójd som encheten skà denna installeras pa att avstand ej understigande 2500 mm. Om dessa hinder ar högre, ska encheten installeras pa att avstand ej understigande 3000 mm.

Om encheten installeras utan hansyn till de rekommenderade minimimatten for vaggar och/eller hinder kan en kombination av atercirkulation av varmluft och/eller otillräcklig luftforsorjning till den

luftkylda kondensatorn uppsta, som kan leda till reducerad kapacitet och effektivitet.

I alla fall later mikroprocessorn encheten anpassa sig till nya
funktionsforutsattningar genom att ge maxkapacitet under bestamda
forutsattningar, aven om sidoavstandet ar minded an det
rekommenderade, savida funktnsforutsattningarna inte inverkar
negativ pa personalens sakerhet ell er naenhets tillfortlitliget.
Nar en ell flera encheter placeras intill varandra, reckommenderas
det att respektera ett avstand av minst 3600 mm mellan
kondensatornerna.

Forytterligare losninger, konsultera tillverkarens representant.

Bullerskydd

När bullernivaerna kraver en speciell kontroll, ska uppmarksamhet laggas pa att isolera encheten fran basen genom att applicera vibrationsdampande element pa lampligt satt (levereras som tillval). De flexibla faspena sca installeras även pa de hydrauliska ansluttingarna.

Vattenledninger

Ledningarna ske utformas med minsta mojiga antal bojninger och vertikala riktningsbyten. Pa sa vis reduceras installationskostnadema avsevart och systemets prestanda forbättras.

Hydraulsystemet maste ha:

1. Vibrationsdampande faden for att minska overforingen av vibrationer till stommen.
2. Isoleringsventiler som isolerar encheten fran hydraulystemet under service.
3. Flodesmatare
4. Anordning for manuell erer automatisk luftning pa systemets hoga st punct, och en draneringsanordning pa dess laga st punct.
5. Forangare och anordningen for varmeatervinning som ej sitter vid systemets hogapunkt.
6. En lamplig anordning som kan halla hydraulsystemet trycksatt (expansionskarl etc.).
7. Tryck- och temperaturvisare for vattnet som hjälper operatoren under service- och underhällsoperationerna.

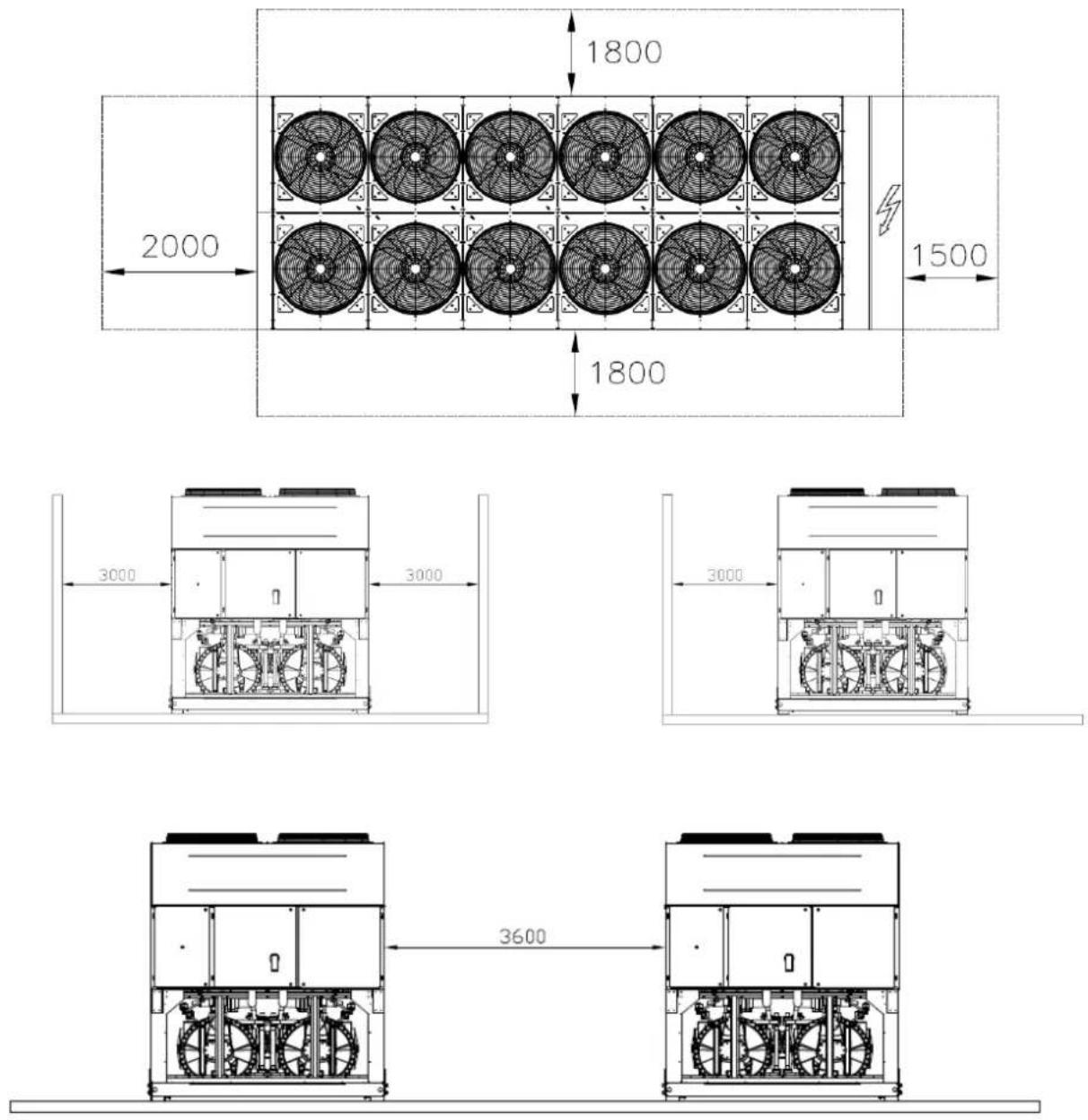

Figur 4 - Minsta platskrav

1. Ett filter erer en anordning som kan avlagsna partiklar fran vatskan. Anvandandet av ett filter forlinger forangarens och pumpens livslangder och hjalper hydraulsystemet att forbli i basta skick.
2. Forangaren har ett elektrisk motstand med en temostat som garantarer skydd mot frysning av vattnet vid lufttemperaturer nill -25^ .Alla ovriga vattenledninger/hydrauliska anordninger som ar externa till enheten maste darfor skyddas mot frost.

3. Anordningen for varmeatervinning skatommas pa vatten under vintersasongen, saviga inte en blandning av glykol tillsats till hydraulkretsen, i ratt blandningsforhallande.

4. Vid byte av encheten ske hela det hydrauliska systemet tomas och rengoras innan dennya encheten installereras. Innan dennya encheten startas,rekommenderas det att genomfora normala tester och lampliga kemiska behandlingar pa vattnet.

5. Om glykol tills att hydraulystemet som frostdydd, se till att insugstrycket sanks, da enhances prestanda kommt att vara lagre och tryckfallen storre. Enhetens alla skyddssystem, sasom frostdyddet och skydden mot lagtryck sca regleras pa nytt..
6. Innan vattenlediningarna isoleras, kontrollera att inga lackage forekommer.

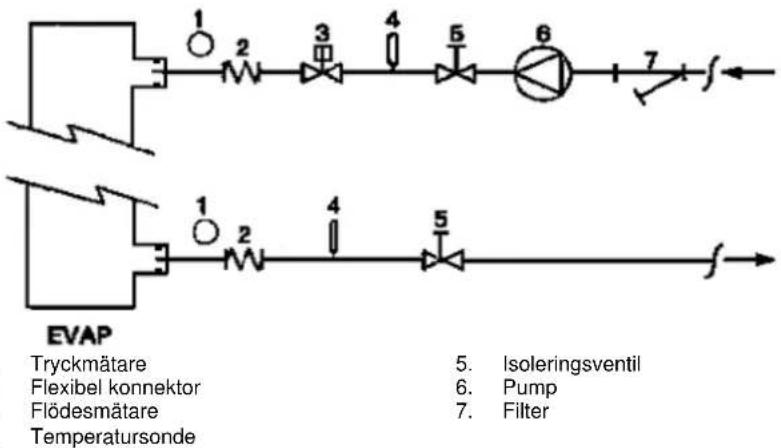

Figur 5 - Anslutning av vattenledningarna till forangaren

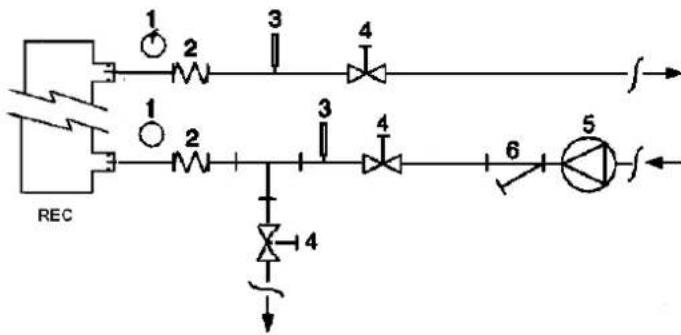

Figur 6 - Anslutnng av vattenledningarna till varmeväxlarna for varmeatervinning

1. Tryckmatarc
2. Flexibel konnektor

3. Temperatursond

4. Isoleringsventil

5. Pump
6. Filter

Vattenbehandling

Vattenbehandling

Innan encheten kors, rengor vattenkretsen. Smuts, kalk, korrosionsrester och annat material kan samlas inuti varmevaxlaren och reducera dess varmevaxlande fornaga. Aven tryckfallet kan oka, vilket minska vattenflodet. En lamplig behandling av vattnet kan salunda reducera risken for

korrosion, erosion, kalkbilding, etc. Den lampligaste formen av vattenbehandling maste faststallas lokalt, baserat pa typen av system och vattnets egenskaper.

Tillverkaren ar ej ansvarig for eventuella skador aller)dalg Funktion hos apparaten till foljd av utebliven aller felaktig behandling av vattnet.

Tabell 1 - Gransvarden for vattenkvaliteten

pH (25°C)	6,8-8,0		Total hãrdhet (mg CaCO3 / l)	< 200
Ledningsförmåga μS/cm (25°C)	<800		Järn (mg Fe / l)	< 1.0
Kloridjonern (mg Cl- / l)	<200		Sulfidjoner (mg S2- / l)	Inga
Sulfatjoner (mg SO42- / l)	<200		Ammoniumjoner (mg NH4+ / l)	< 1.0
Alkalitet (mg CaCO3 / l)	<100		Kisel (mg SiO2/ l)	< 50

Frostskydd for varmeväxlare for atervinning och forängare

Alla forangarna ar forsedda med ett elektriskt motstand som kontrrolleras med termostat och ger skydd mot frost ner till temperaturer av -25^ .Trots detta, om varmevaxlarna ar helt tomma och rengjorda med frotskyddsvatska, kan aven andra metoder mot frysning anvandas.

När systemet utformas i sin helhet ská två eller flera skyddsmetoder beaktas, av dem som beskrivs nedan:

Kontinuerigt vattenflode i ledningarna och varmeväxlarna Tillsats av en lamplig mangd glykol i vattenkretsen.

Värmeisolering och extra uppvärmning av utsatta ledninger Tömning och rengöring av värmeväxlaren under vintersäsongen

Det ar installmentorens och/eller den lokala underhalspersonalens ansvar att se till aft frostskyddsmetoderna anvands. Forsakra Er om att alltid utfora underhalsoperationer som tar hansyn till frostskyddet. Utebliven hansyn till dessa instruktioner kan ge skador pa encheten. Frostskador tacks inte ave garantin.

For att garantera ett tillrackligt vattenflode i hela forangaren ar det nodvändigt att installerera en fiödesmātare pa den hydrauliska kretsen, som kan placeras pa

inloppsvattenledningarna eller pa utloppet. Flodesmataren syfte ar att stoppa enheten om vattenflodet skulle avbrytas, for att pa sa vis skydda forangaren mot frynsing.

Tillverkaren erbjuder som tilval en flodesmataro som valts specielt for andamalet.

Denna flodesmātare av skruvtyp ār anpassad für kontinuerveriga applicación utomhus (IP67) med ledningsdiameter fran 1" till 6".

Flödesmataren ar Försedd med en kontakt som ska anslutas elektriskt till de polar som anges i kopplingsschemat, och skakalibreras till att ingripa nar Förängarens vattenflode faller under 50% av det nominella.

Värmeatervinning

Om man önskar kan encheterna ochs förses med att system forvärmeätervinning.

Detta system appliceras med en vattenkyld värmeväxlare som sitter pa kompressors utloppsledning och en speciell styrenhet for kondenseringstrycket.

For att garantera compressors Funktion inuti dess hölje, fär värmeatervinnengenheten inte arbeta med en vattentemperatur understigande 28^

Anlagngeningens konstruktör och kylaggregatets installerator bar ansvaret for att garantera att detta varde respekteras (t.ex. genom att anvanda en bypass-ventil for Återcirkulation).

Elektrisk anlaggning

Allmanna specificationer

Enhetens alla elektriska ansluttingar sca utforas i enlight med gallande lagar och normativ.

Alla installations-, styrnings-, och underhällsaktivitet, skutforas av kvalificerad personal.

Konsultera kopplingsschemat for den inforskaffade enheten. Om kopplingsschemat inte finns pa enheten erer om det har forlagts,kontakta tillverkarens representant, som skickar en kopia.

Om kopplingsschemat inte stämmer overens med elpanel/sladdar,kontakta tilverkarens representant.

Använd endast kopparledare, annars kan överhettning eller korrosion uppsta vid ansluttingarna, med risk for skador pa enheten.

For att undvika interferenser, skontrollkablarna anslutas separat fran de elektriska. Använd olika elektriska impulsledninger.

Innan service utfors pa enheten, oppna enhetens huvudstrombrytare.

När enheten ar avstängd med huvudströmbrytaren ar sluten, forblir de iced använda kretarsna andä aktiva.

Öppna aldrig kompressorernas utagsplint innan enchetens huvudströmbrytare öppnas.

Samtidighet mellan enfas- och trefasbelastninger och obalans mellan faserna kan orsaka jordforluster pa upp till 150mA under standardenhetermas normala Funktion.

Om encheten omfattar anordninger som genererar högre övertoner (som VFD och fasbrytning), kan jordforlusterna öka till mycket högre varden (cirka 2 Ampere).

Skydden for stromforsorjningssystemet ske konstreras baserat pa de oven namnda vardena.

Funktion

Operatörens ansvar

Det ar av yttersta vikt att operatoren fär en fullödig professionell tränning och fär bekanta sig med systemet innan encheten används. Utover att lasaenna manual, skä operatoren studera mikroprocessors manual och kopplingsschemat for att forsta startsekvensen, Funktionen, stopsekvensen och alla sakerhetsanordninqars fonction.

Under enhetens Första start star en auktorisarad tekniker franti tillverkaren till forfogande att svara på alla frågor och ge instruktioner om korrekta FunktionsvPROCederer.

Operatoren ske anteckna de operativa uppgifterna for varje installerad enchet. Ytterligare anteckningar ske hallas for alla regelbundna underhalls- och serviceoperator.

Om operatoren lagger marke till onormala aller ovenliga arbetsforutsattninger, skailtverkarens tekiska service kontaktas.

Service och begransad garanti

Service och begränsad garanti

Alla enheter har testats i fabrik och garanteras under 12 manader fran forsta starten aller 18 manader fran leveransdatum.

Dessa enheter har utvecklats och konstruerats med hansiyn till högsta kvalitetsstandard och garanterar áratal av felfi Funktion.

Det ar trots allt viktigt att tillrackligt och regelbundet unterhall görs, i enlightet med alla de procedurem som anges i denna manual och med god sed gallande maskinunderhalb.

Det rekommenderas starkt att satta upp ett underhallskontrakt med en av tilverkaren auktoriserad service for att sakerstalla effektiv och problemfri service tack var var personals erfarenhet och kompetens.

Tänk ochså att encheten kraver unterhäll även under garantiperioden.

Tänk på att olampligt användande av encheten, till exempl utover dess operativa begränsingar erler i brist av tillräcklig unterhall mot vad som anges ienna manual, uphaver garantin.

Observera speziellt foljande punkter for att respektera garantins begränsningar:

1. Enheten far ej fungera utover faststalda granser
2. Stromforsörningen mäste ligga inom spänningsgränserna och vara fri/TRÖvertoner erler plötsiga spanningsvariationer.
3. Den trefasiga stromforsörjningen fár ej uppvisa en obalans mellan faserna överstigande 3%. Enheten skaförbl avständt tills det elektriska problemet har locht.
4. Deaktivera aller eliminera inga sakerhetsanordninger, vare sig det ar mekaniskt, elektriskt aller elektroniskt.
5. Vattnet som anvands for att fylla hydraulkretsen ske varare rent och lampligt behandlat. Ett mekaniskt filter skas installeras pa den punkt som ligger narmast forangaren.
6. Om inte annat ar overenskommet vid beställningstillfallet fär forängarens vattenflode aldrig overstiga 120% aller understiga 80% av nominell kapacitet.

Regelbundna obligatoriska kontroller och start av trycksatta applicacioner

Enheterma ingar i kategori IV i den klassificering som fastställts av Europadirektivet PED 2014/68/EU.

For kylaggregat tillhörandeenna kategori kraver vissa lokala normativ regelbundeninspection av en auktoriserad firma.

Kontrollera vilka krav som gäller på installationsplatsen.

Aktivitetsslsta	Veckovis	Mänadsvis (Note 1)	Ärligeny/Är stildsvis (Not 2)
Allmänt:
Läsning av operativa data (Not 3)	X
Ökulärbesiktning av enheten För eventuella skador och/eller slakning		X
Kontroll av värmeisoleringens helhet			X
Rengöring och målning)där det behövs			X
Vattenanalyx (6)			X
Funktionskontroll av fiödesmätaren		X
Elektrisk anlåggning:
Kontroll av kontrollsekvenserna			X
Kontroll av kontaktornsl slitage-byt ut om nödvändigt			X
Kontroll av korrekt fästning av alla elektriska poler-dra Åt om nödvändigt			X
Rengöring inuti den elektroniska kontrollpanelen			X
Okulärbesiktning av componenterna För eventuella tecken på overhettning		X
Funktionskontroll på kompressorn och det elektriska motständet		X
Mätning av isoleringen av motorn och kompressorn m.h.a. Megger			X
Kylkrets:
Kontroll av eventuella lückage av kylmedel		X
Kontroll av kylmedlets flöde genom inspectionsfönstret - inspectionsfönstret skara vara fullt	X
Kontroll av tryckfallet i avfuktningsfiltret		X
Kontroll av tryckfallet i oljefiltret (not 5)		X
Analys av kompressorns vibrationer			X
Analys av kompressoroljans surhet (7)			X
Kondensator:
Rengöring av kondensatorn (Not 4)			X
Kontroll av korrekt ätdragning av flåktarna			X
Kontroll av kondensatorns kylflänsar - avlågsna om nödvändigt			X

Noter:
1. Manadsaktiviteterna omfattar alla veckoaktivitet.
2. De arliga aktiviteterna (eller vid sasongsstart) omfattar alla vecko- och manadsaktivitet.
3. Enhetens operativa varden kan lasas dagligen genom att anta hog kontrollstandard.
4. I miljoer med stor koncentration av luftburna partiklar kan det bli nodvändigt att rengora kondensatorn oftare.
5. Byt ut oljefiltret nár dess tryckfall nár 2,0 bar
6. Kontrollera forekomst av eventuella upplosta metaller.
7. TAN (Total antal syror) : ≤0,10 : ingen atgärd
Mellan 0,10 och 0,19: byt ut syrafiltren och kontrollera igen after 100 arbetstimmar. Fortsatt byta ut filtre till TAN ligger under 0,10.

0,19:byt ut oljan, oljefiltret och oljans avfuktare. Kontrollera med regelbundna intervall.

(1)GWP = Global UppvärningsEffekt

Mängden kylmedel som kravs for standardfunktion anges paenhetens markskylt.

Mängden kylmedel som faktiskt finns i enheten visas pa en silvir sticka pa elpanelen.

Beroende pa europeisk ell kolagstiftning kan det bl nodvendgt med regelbundna inspektioner for att avsloja eventuelle lackage av kylmedel.

Instruktioner for enheter som laddas pa fabrik och i falt

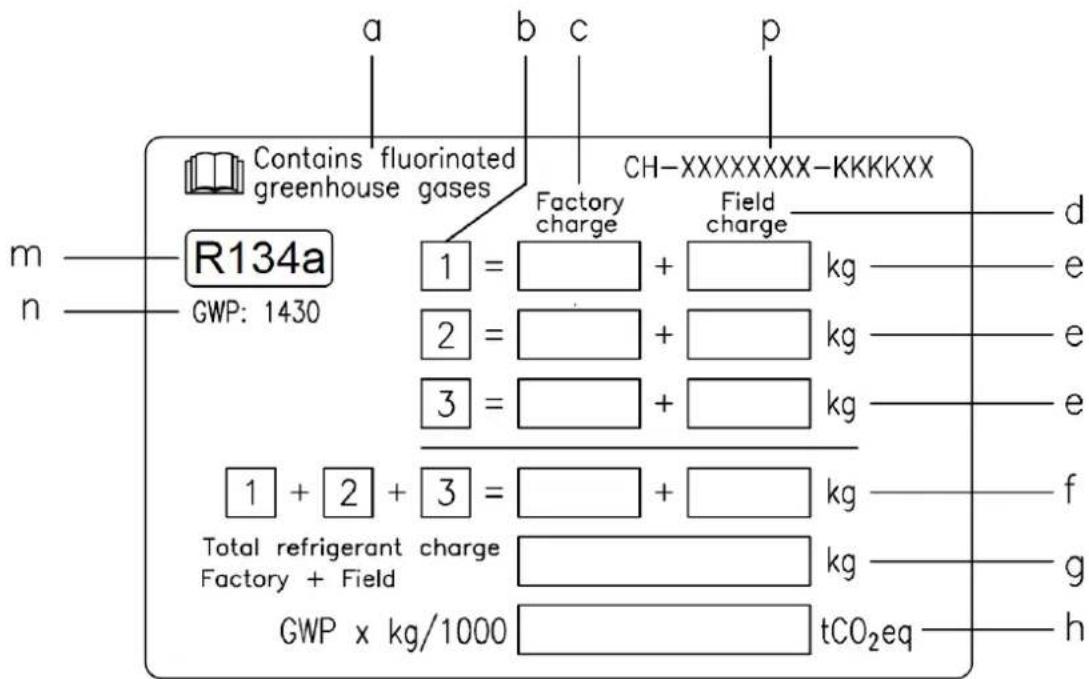

1 Använd outplanigt black och fyll i etiketten som medfoljer Produkten om laddning av kylmedel enligt foljande instruktioner:

• laddning av kylmedel for varje krets (1; 2; 3)
• total laddning av kylmedel (1 + 2 + 3)
• beräkna växthusgasemissionen med följande formel:

GWP-vere for kylmedel x total laddning av kylmedel (i kg)/1 000

a Innehaller fluorerade vaxthusgaser
b Kretsummer
c Laddning pa fabrik
d Laddning ifalt
e Laddning av kylmedel for varje krets (enligt antelet kretsar)
f Total laddning av kylmedel
g Total laddning av kylmedel (fabrik + falt)
h Växthusgasemission av total laddning av kylmedel uttryckt i ton av CO_2 -ekvivalent
m Typ av kylmedel
n GWP = Global uppvärmingseffekt
p Enhetens serienummer

2 Den ifylda etiketten maste fasst as insidan av elpanelen.

Beroende pa europeisk ellokal lagstiftning kan det vara nodvandigt med regelbundna inspektioner for att avsloja eventuella lackage av kylmedel. Kontakta den lokala aterforsaljaren for vidare information.

OBS!

I Europa anvands vaxthusgemission av total laddning av kylmedel i systemet

(uttryck i ton av CO_2 -ekvivalent) for att faststalla underhallsintervallen.

Föl gallande lagstiftning.

Formel for beraknng av vaxthusgasemission:

GWP-vere for kylmedel x total laddning av kylmedel (i kg)/1 000

Anvand GWP-vardet som anges pa vaxthusgasetiketen. GWP-vardet baseras pa IPCC:s fjarde utvderingsrapport. GWP-vardet som anges i bruksanvisingen kan vara forlegat (d.v.s. baserat pa IPCC:s tredje utvderingsrapport).

Kontakta den lokala Återförsäljaren for vidare information.

Undanskaffning

Enheten ar konstruerad med komponenter i metall, plast och elektronik. Alla dessa delar sca undanskaffas i enlighet med gallande lokala normativ i amnet.

Blybatterierna ska samlas in och skickas till speciella insamlingscentraler.

Oljan ske samlas in och skickas till speciella insamlingscentraler.

Denna manul utg o tekniskt stod och utg o inte en bindande offert. Innehallet kan ej garanteras, uttryckligen erer underforstatt, sasom komplet, exakt ell tillfortitigt. Aa

upgitter och specikatior kan andras utan forvarning. De upgitter som ges vid ordertillaiet anses som definitiva. Tillverkaren atager sig inget ansvar for eventuella direkta ell indirekta skador, i temens bredaste betydelse, till foljd av eller koppl til denna manuals anvandande och/eller tolknng.

Vi forbahaller oss ratten att genomfora konstruktsionsmaiga och strukturaiga andringar narn som helst. Bilden pa omslaget ar diferfor ej bindande.

Frikylenhetsmodell

Frikylenheter har flera slingor som anvands for att forkyla vatskan somkommen fran bygnden och okar den totala effektiveten genom att ladda ur kompressorerna tills de stoppar helt om miljofhallandena tillater detta. Vattenflodet kan ledas om till extra slingor om den utvändiga temperaten faller under returvattnets temperatur med revagsventilen (eller två enskilda vagventiler. Det beror på kylaggregatets storlek).

Frikylfunktionen kan aktiveras genom QFC-omkopplaren som sitter på elpanelens kontrollsektion. Då Frikylfunktionen aktiverats, hanterar enthemens styrdon automatiskt vattenventilernas manovrer. Systemet styr även fläktarnas drift for att maximera frikjyleffekten.

OBS!

Vattensystemet MÄSTE fyllas med rätt procental vatten och glykol.Det ar slutanvändarens ansvar att försäakra att rätt procentuell mängd av vatten/glykol tillsätts.Skada på Frikylslingorna som orsakas av kylning tacks inte av garantin.

OBS!

Installera fällförsedda flödesomkopplare med vattenpumpspärrar für attväxla systemets vattenflode.

OBS!

Für att führnde skada på frikylslingorna och forångarslangarna, ska ett filter installeras i enchetens vatteninloppssledning. Filtret fär ha max 0,5 mm nätmaskor.

Det finns två typer av kontrollsystem for frikylning.

Frikylsystem med trevägsventil

EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils	Frikylslinger
3-Way Valve	Trevågsventil
EEWT	Temperatursond inloppsvatten
Evaporator	Förångare
ELWT	Temperatursond utloppsvatten

Frikylsystem med tvavagsventil

EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

Freecooling coils	Frikylslinger
2 Way Valve	Tvåvågsventil
EEWT	Temperatursond inloppsvatten
Evaporator	Förångare
ELWT	Temperatursond utloppsvatten

Systemets omkoppling styrs avenhetens inbyggda styrdon, beroende pa driftforhallanden och enhetens bovarde. Mellan vinteroch sommandrift faler vattnets sidotryck olka, foljaktligen kan kylaggregatets vattenflode variera. Berakna att minimalt och maximal vattenflode mellan sommar- och vinterdrift ligger inom vattenfodets begransninger (se produktmanuale).

Denne veledningen er et viktig stddokument laget for kvalifisert personell, men kan icke pa noen som helst mate erstatte folgende personell.

Skader på frikjøleren som et resultat av frysing dekkerne jeg av garantien.

OBS!

De vedlagte stromningsbryterne ma monteres med vannlas for a kinne detektere systemets vannfaring.

OBS!

For a unnga at frikjolerens spelor og fordampereens ledninger skades, ma du montere et filter i enhetens utlapsr. Filteret ma ha(Maximum 0,5 mm masker.

Det fines to typier systemer for kontroll av frikjøleren:

Frikjolingsystem med treveisventil
EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils	Spoler for frikjøling
3 Way Valve	Treveisventil
EEWT	Temperaturføler for vann i inngang
Evaporator	Fordamper
ELWT	Temperaturføler for vann i utgang

Frikjolingsystem med toveisventiler

EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

Freecooling coils	Spoler for frikjøling
2 Way Valve	Toveisventil
EEWT	Temperaturføler for vann i inngang
Evaporator	Fordamper
ELWT	Temperaturføler for vann i utgang
