Tuotetyyppi	Ilmajäähdytteinen jäähdytin
Merkki	Daikin
Malli	EWADH14C-SL
Kompressorin tyyppi	Ruuvikompressori
Kylmäaine	R134a
Maapallon lämpenemispotentiaali (GWP)	1430
Sähkönsyöttö	Kolmivaiheinen
Nimellisjännite	400 V (arvio)
Taajuus	50 Hz (arvio)
Höyrystimen jäätymisenesto	Sähkövastus termostaatilla (jopa -25 °C)
Varastointilämpötila	-20 °C - 57 °C
Höyrystimen vesivirtaus (sallittu vaihteluväli)	50 % - 140 % nimellisvirtauksesta
Virtausvahti	Pakollinen jäätymisen suojaamiseksi
Mekaaninen suodatin veden tulossa	Vaaditaan
Lämmön talteenotto	Valinnainen (vesilämmönvaihdin)
Vapaajäähdytys	Valinnainen (luonnolliset jäähdytyspatterit)
Melutaso	Vaihtelee, katso myyntidokumentaatio
Määräaikaishuolto	Katso taulukko: viikoittainen, kuukausittainen, vuosittainen
Takuu	12 kuukautta ensimmäisestä käyttöönotosta tai 18 kuukautta toimituksesta
Turvalaitteet	Varoventtiilit, hätäpysäytys, sähkösuojaukset
Asennus	Ulkona (maa tai parveke) kiinteällä perustuksella
Vähimmäisetäisyys esteisiin	2500 mm (sama korkeus), 3000 mm (korkeammat esteet)
Yksiköiden välinen etäisyys	3600 mm kondensaattoripankkien välillä

Usein kysytyt kysymykset - EWADH14C-SL DAIKIN

Millaista kylmäainetta EWADH14C-SL käyttää?

Yksikkö käyttää kylmäainetta R134a, jonka maapallon lämpenemispotentiaali (GWP) on 1430.

Miten suojata yksikkö jäätymiseltä?

Höyrystin on varustettu sähkövastuksella termostaatilla, joka suojaa jopa -25 °C:een asti. Talvella on suositeltavaa tyhjentää tai lisätä glykolia vesipiiriin.

Mikä on vaadittu syöttöjännite?

Syötön on oltava kolmivaiheinen, tyypillisesti 400 V / 50 Hz. Katso yksikön erityistä sähkökaaviota.

Pitääkö minun asentaa virtausvahti?

Kyllä, virtausvahti on pakollinen katkaisemaan yksikön veden virtauksen laskiessa ja siten suojaamaan höyrystintä jäätymiseltä.

Mitkä ovat käyttölämpötilan rajat?

Käyttörajat on ilmoitettu käsikirjan kuvassa 2. Yleensä yksikköä ei saa käyttää määriteltyjen vaihteluvälien ulkopuolella vaurioiden välttämiseksi.

Miten kondensaattoria huolletaan?

Kondensaattoripankkien puhdistus on suoritettava vuosittain tai useammin pölyisissä ympäristöissä. Tarkista myös puhaltimien kiristys ja siipien kunto.

Mitä tehdä kylmäainevuodon sattuessa?

Älä päästä kaasuja ilmakehään. Suorita lainsäädännön mukaiset määräaikaistarkastukset. Ota yhteyttä valtuutettuun teknikkoon vuotojen havaitsemiseksi ja korjaamiseksi.

Voinko asentaa yksikön sisätiloihin?

Ei, yksikkö on suunniteltu ulkoasennukseen (parveke, maa) vapaalla ilmavirralla kondensaattorin ympärillä. Sisäasennus vaatisi erityisiä ilmakanavia, joita ei ole suunniteltu.

Mikä on laitteen takuu?

Takuu on 12 kuukautta ensimmäisestä käyttöönotosta tai 18 kuukautta toimituksesta, edellyttäen asianmukaista asennusta ja huoltoa.

Miten nostaa yksikkö turvallisesti?

Käytä vain keltaisella merkittyjä nostopisteitä alustalla. Nosta erittäin hitaasti pitäen yksikkö täysin vaakasuorassa välikappaleilla kondensaattorin vaurioitumisen välttämiseksi.

KÄYTTÖOHJE EWADH14C-SL DAIKIN

Eikov2 - Opiä eitoupyiα

Aopaleia

H movada Tpentei va Eivai Yepa ToTOnTeNevn OTo Edoqoc. Eivai baiko va TpoaeEETe Tc akolouOeOobnyEc:

-H ovadaa mtopei vaavuwoei movo 1n xpnon twv Eoiikw oneiiv Tou roviocovai e Kipivo kai Otepeowovtai ot Bao nTg.
- Atayopeueta n tpoaon ota nAekptpka eaptnmuata xupis triv va exete avoiei tov kevtipko diakotttn TnO movadac kai va exete aTEVEpyoioe i Tnv nAekptpknt tropofootnon.
- AtayopeeTai n TpObaon Ota nEeptiKa Eapntuata Xupic n XpHn piac movwTikns TTatopopuac. AtayopeeTai n TpObaon Ota nEeptiKa Eapntuata ETI Tns trapouiaac vepou kai/n uypaoiac.
Oiaxunpec akpcs kai n etipaveia tou tunpatoc tou auutukwnt mtoe va tpokaaleouv tpaumatapuc. ATOpeuyete aean enaon xpnoiortowvtac tic EIOkec ouakeuec tpoataic.
AtoouvdeTe nyn aeepikn Tpoopooia avoloyovac to kevtipko diakottn Tpv akouothee tic bonntikec epyaies oou avepiattpeq wngkai/nt oouc oumiieTc. H un thpon autou tou kavova mtopei va Tpokaaleoi obaapouc tpaumatiouoc.
Mny eayeavitekeivc oouc owinyce tou vepou evw n movada eiva ouvdeepevn teo ouotna.
-Eva naxavikoi IAPo TpeTReI VA eivai EykateOnmuEvo OTo OwlnvatoveouuovBcEeEvO STNv EIOOTO UevAAktnEepuNTAC.
-Hovada exei baalidec aspaaleia c kataxwnpneves otic TIAeupcs uynanks kai xapunnc TIEONS TOU YUKTKOU KKAWauotc.

Atavopeetai auotnpa n aqaipean oawv Tov TPoostaoiwTuw KIVoumuEVW UEPW.

Avaktnon 0epuotntras

Täma käytöohje on tärke ammatitaitoista henkilöstoä tukeva dokumentaatio, joka ei kuitenkaan koskaan voi korvata itse henkölkuntaa.

Kiitämme sinua tāmān chillerin hankinnasta

LUE TÁMÄ KAYTTOOHJE HUOLELLISESTI LAPI ENNEN KUIN RYHDYT YKSIKÖN ASENNUKSEEN JA KAYNNISTYKSEEN.

VAARIN TEHTY ASENNUS VOI AIHEUTTAA SAHKÖISKUJA, OIKOSULKUJA, MENETYKSIÄ, TULIPALON TAI MUITA LAITTEISTolle KOITUVIA VAHINKOJA TAI HENKILÖVAHINKOJA.

YKSIKON SAA ASENTAA AMMATTITAITOINEN KAYTTAJ/TEKNIKKO.

YKSIKON SAA KAYNNISTAA VALTUUTETUT JA PATEVAT AMMATTILAISIT.

KAIKKI TOIMENPITEET ON SUORITETTAVA PAIKALLISTEN LAKIEN JA MAARAYSTEN MUKAISESTI.

YKSIKON ASENNUS JA KAYNNISTYS ON EHDOTTOMASTI KIELLETTY ELLEI KAIKKI TAMAN OHJEKIRJAN OHJEET OLE SELVIYA.

JOS EPÄIlyKSIÄ SYNTYY, OTA YHTEYTTÄ VALMISTAJAN EDUSTAJAAN TIETOJA JA NEUVOJA VARTEN.

Kuvaus

Hankkimasi yksikkö on "ilmajaahydtteinen chiller", veden (tai glykolvesiseoksen) jaahydtkyseen suunnitelu kone seuraavassa annettujen rajaustensen sisallä Yskikon toiminta perustu hovryn puristukseen, jaahydtkyseen ja haiahdutukseen kaanteisen Carnot - prosessin mukaisesti. Paasat ovat:

Ruuvikompressori jahdyttavan horypaineen nostamiseksi haihduttavasta paineesta jahdytyspaineeseen.

Höyrystin, jossa matalapaineinen nestemäinen jaahdytsaine haintuu jaahydtytamalla tälla tavoin vetta.
- Jäahdytin, jossa körkeapainen hóry tiivistyy poistamalla ilmakehaan jäahydtytstā vedestā poistetun lammon ilmajäahdtyteisen lammonvahtimen ansiosta.
- Paisuntaventtili, jonka avulla tiivistetyn nesteen painetta voidaan pienentaa tiivistetysta paineesta jahdytyspaineeseen.

Yleistietoja

Kaikki yksikot toimiteta sähkokaioilla tertifiduilla piirroksilla, arvokilvella ja vaatmuksenmukalsuusvakuutukella varustettuna; namā asiakirjat sisāltāvat kaikki hankittuun ysksköön kuuluvat tekniset tiedot ja NIITAN ON PIDETTÄV TAMAN OHJEKIRJAN OLENAISENA JA OLEELLISENA OSANA.

Mikali tāmān ohjekirjan ja laitteistoon kuuluvan dokumentaation vāllä ilmenee ristiriitaisuksia, viittaa koneessa olevaan dokumentaatioon. Jos epälyksiä ilmenee, ota yhteyttā valmistajan edustajaan.

Tāmān ohjekirjan tarkoituksena on antaa asentajalle ja ammattitaitoiselle kāyṭtājälle valmiudet yksikon oikeaan asennukseen, kāyṭtöönottoon ja huoltoon vaarantamatta henkilòita, eläimiä ja/tai esineità.

Yksikon vastaanottaminen

Tarkasta yksikkö vahinkojen varalta heti kun se toimitetaan lopulliseen asennuspalkkaan. Kakkki rahtikirassa kuvatut osat on tutkittava ja tarkastettava.

Jos yksikössä ilmenee vahinkoja, ala poista vahingoittunutta materiaalia
ja ilmoita vahingosta valitömästi hulintällikkele ja pydca heita
tarkastamaan yksikkö.

Tiedota vahingosta vaittomasti valmistajan edustajale lahetamalla mahdolissesti valokuvia, jotka voivat olla hydyksi vastuun kartoottamisessa.

Vahinkoa ei saa korjata ennen kuin huolintallikkeen edustaja on tarkastanut osan.

Ennen yksikon asentamista tarkista, etta malli ja arvokilvessa osoitettu sahkjannite ovat oikeita. Vastuu yksikon hyväksynnän jälkeen syntyneistä vahingoista ei kuulu valmistajalle.

Käyttrörajoitukset

Varastointi

Käytölosuhteiden on oltava seuraavien lukemien sisällä:

Ympariston minimilampotila -20°C

Ympariston maksimilampotila 57°C

Maksimi suhteellinen kosteus 95% ilman lauhdevettä

Minimilampoian alapuolela suorituu varastointi voi vahingottaa osia kun taas varastointi yil maksimilampoian voi saada turvaventillt korkeintaan auki. Varastointi ymparistossa jossa on lauhdevettov vahingoittaa sakhosia.

Käytto

Käytö on sallittu kuvassa 2 osoitettujen rajojen sisällä.

Ykskkoa saa kaytta 50% ja 140% vallä hovrystimen nimellisetä vedenvirtauksesta (vakiokaytt olosuheissa).

Osoitettujen rajojen ulkopuolella tapahtuva kaytio voi vahingoitta a yksikköä.

Jos et ole varma asiasta, ota yhteyttä valmistajan edustajaan.

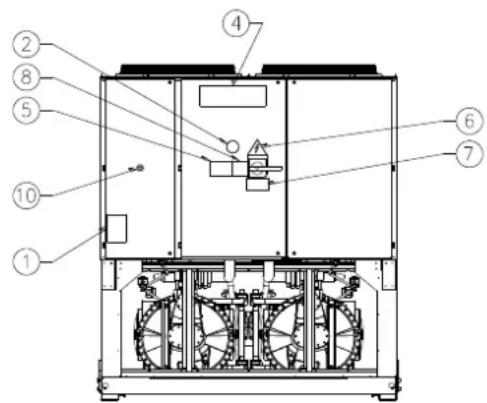

Kuva 1 - Sähköpaneeliin kiinnitettyjen tarrojen kuvaus
(Sahkötaulujen voi olla kaksi eri korkeutta)

Tarran tunnistus

1 - Palamattoman kaasun symboli	6 - Sähköiskun vaaran symboli
2 - Kaasun tyypi	7 - Vaarallisen jännitteen symboli
3 - Yksikön tunnistuskilven tiedod	8 - Kaapeleiden kirstyksen varoitus
4 - Valmistajan merkki	9 - Nosto-ohjeet
5 - Varoitus vesipiirin täytö	10 - Hätäphysäytys

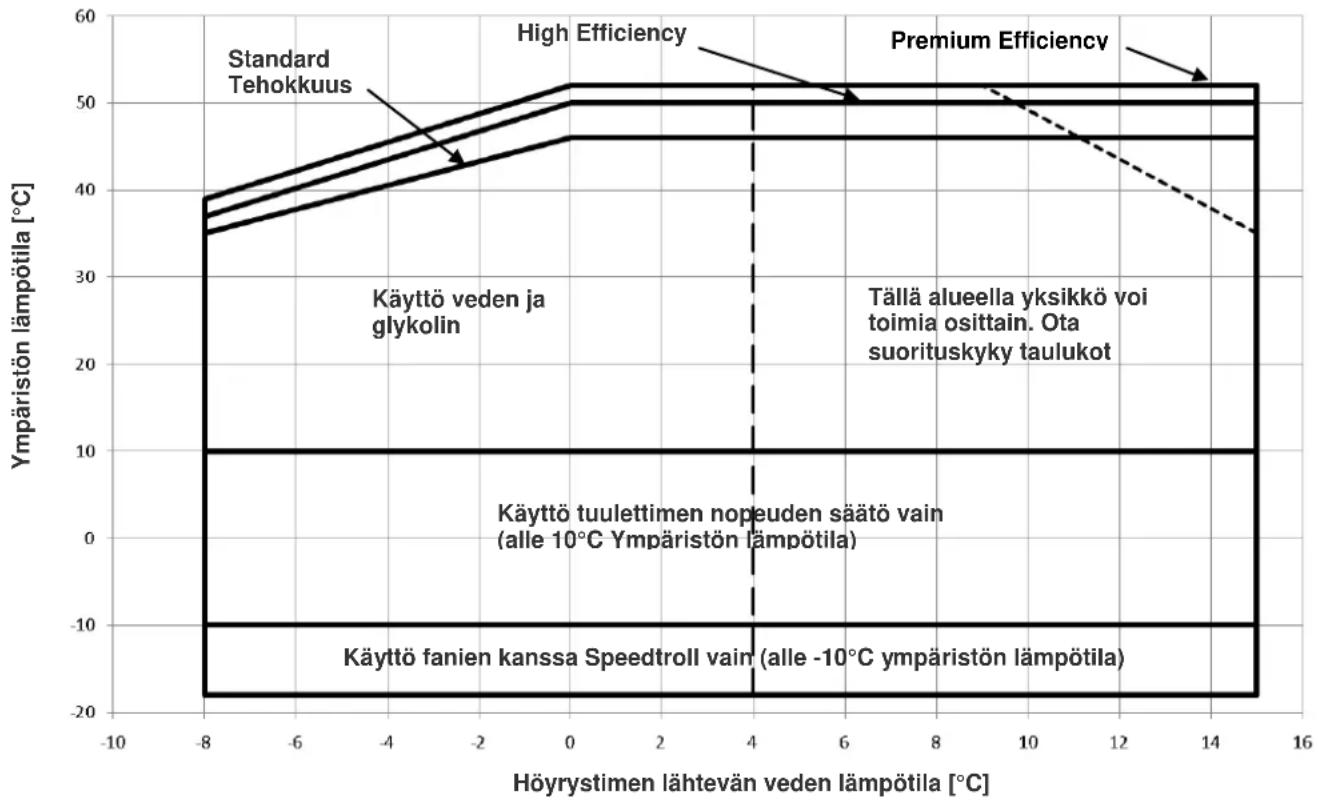

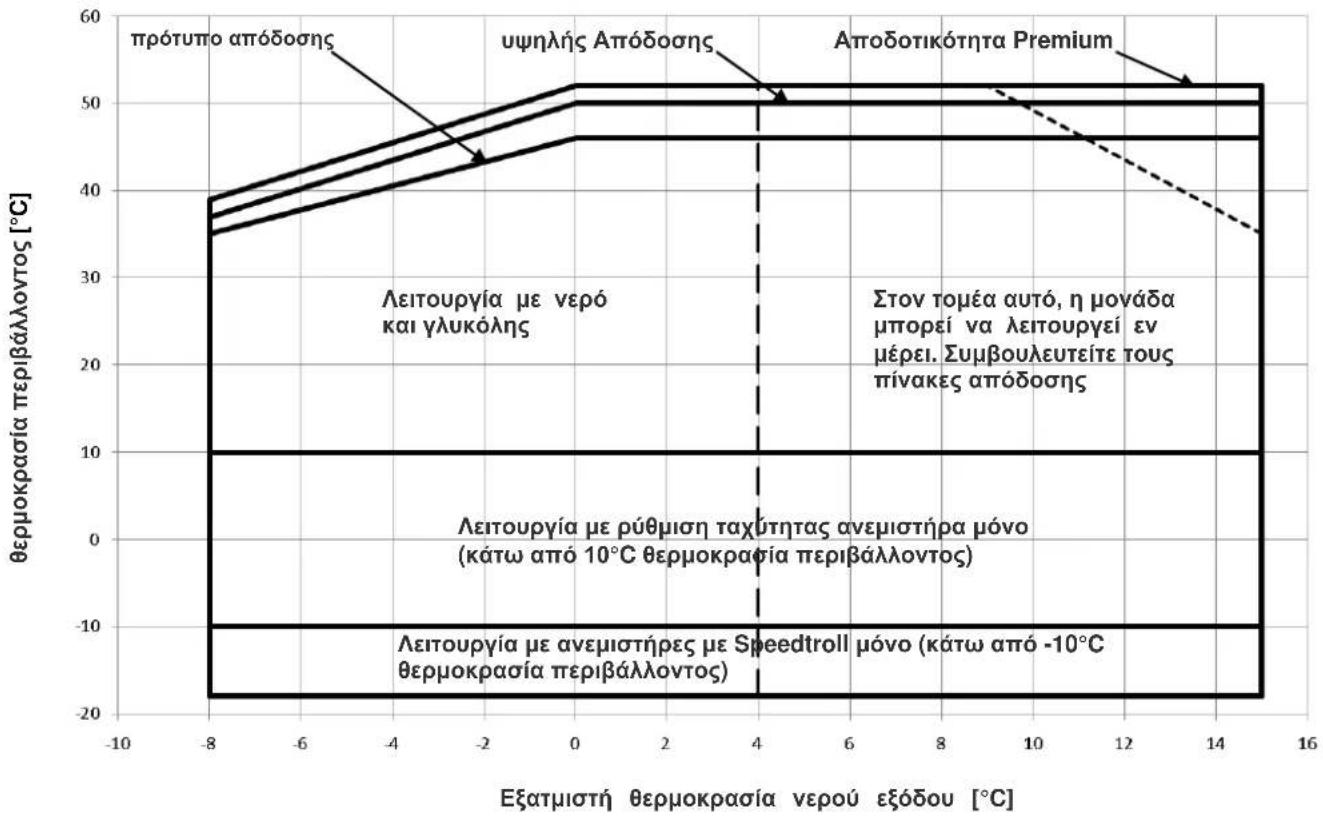

Kuva 2 - Kayttörajoitukset

Turvallisuus

Yksikkö on ankkuroitava tukevasti maahan.

Seuraavien ohjeiden noudattaminen on tärkeä:

• Yksikköa saa nostaa käytamälä yksinomaan keltaisella merkittyjä kohtia jotka on kiinnitetty yksikön jalustaan.
  Sahkosiin ei saa menna ellei yksikon pakaatkaisinta ole avattu ja sahkovirran syttoa katkaistu.
  Sahkooin粮油.
• Jäähdyttinen leikkaavat reunat ja osan pinta voi aiheuttaa tapaturmia. Välta suoraa kosketusta ja käytä tarkoituksenmuaisia suojaimia.
  Kytke sahkovirta pois pälta abaamalla päkatkaisin ennen mitään jaahydtyspuhaltimeen ja/tai kompressorehin suoritettavaa huoltotoimenpidettä. Tämän ohjeen noudattamatta jattaminen voi aiheuttaa vakavia henkilovahinkoja.
• Äla koskaan työnna esineita vesiputkiin kun yksikkö on litetty järjestelmään.
• Mekaaninen suodatin tulee asentaa vesiputkeen, joka on liitetty lammonvahtimen sisäänmenoon.
  Yksikko varustetaan turvaventtiileillà, jotka on asennettu jäahdytyspirin korkea- ja matalapaineen puolille.

Lilkkuvien osien suojsten Irrottaminen on ehdottomasti kielletty.

Jos yksikko pysahtyy akillisesti, noudata Ohjauspaneelin

kaytloohjeessa annettuja ohjeita, joka kuuluvat osana lopulliselle kaytajalle luovutettuun dokumentaatoon.

Asennus- ja huoltotoimenpiteiden suorittaminen on suositeltavaa yhdessa muiden henkiloiden kanssa. Jos tapaturmia tai ongelmia syntyy toimi seuraavalla tavalla:

• Pysy rauhallisena

• Paina hälytyspainiketta jos sellainen on asennuspaikalla

• Siirra loukkaantunut henkilö lampimään tilaan, kauas yksikostä ja aseta harent lepoasentoon.

• Ota valittomasti yhteyttä rakennuksessa olevaan ensiavasta huolehtivaan henkilostöön tai ensiapun.

• Odota, kunnes ensiavusta huolehtivat henkilot saapuvat paikalle alakä jata loukkaantunutta yksin.

• Anna ensiapuhenkilokkunnalle kaikki tarvittavat tiedot.

Välta chillerin asentamista alueille, jotka voivat olla vaaraliasia huoltotoimpeniteiden aikana, kuten lava ilman kaiteita tai ohjauskiskoja tai alueet, jotka eivat tydytcha chillerin ympärille jätettäa tilavaatimusta.

Melu

Yksikko saa aikaan melua, joka syntyy pääasialisesti kompressorien ja puhaltimien kierrosta.

Jokaisen mallin melupäästö on maäritetly myntiasiakirjoissa. Jos yksikkö on asennettu, sitä käytetäan ja huolletaa oikein, sen lahellä jatkuvasti toimiva laite i vaadi minkänlaisen erityisen melusuojuksen käyttoä.

Jos kyseessä on asennus erityisellä aanitasoon littyvallä vaatimuksella, ylimaaaristen meluänien vaimentamiseen kuuluvien laitteiden asennus voi olla tarpeen.

Liikuttaminen ja nostaminen

Välta yksikön iskemistä ja/tai heiluttamista kuljetusajoneuvolle
noston/laskun ja likuttamisen aikana. Työnnä tai vedä yksikköä
yksinomaan jalustan kehikosta. Kiinnitta yksikkö kuljetusajoneuvon sisälle
valttäkesesi sen likkumista, joka aiheuttaa vahinkoja. Toimi siten, ettei
mikaan yksikköön kuulva osa putoa kuljetuksen ja lastauksen/poiston
aikana.

Kaikki yskot on varustetu keltaisella varilla osoitetuilla dostokohdilla.
Vain naita kohtia voidaan kayttta yskon nostossa, seuraavassa kuvassa.

Käytä valitankoja kondensaattonipariston vauroitumisen estamiseksi.
Aseta ne puhaltimen saleikköjen yläpuolelle vähintäan 2,5 metrin päähan.

Nostoköysen ja välipalkkien on oltava nittävänkestävi kannattamaan yksikkö turvallisesti. Tarkista yksikon pino sihen kuuluvasta arvokilvestä.

Yksikköa on nostettava erityisen varovaisesti ja houella noudattamalla tarrassa annettuja dosto-ohjeita. Nosta yksikköa erittäin hitaasti pitämllä sitä tãysin vaaka-asennossa.

D-EIMAC00608-16EU - 134/234

Yksikkö on asennettava tukevalle perustalle joka on täysin vaaitettu. Jos yksikkö asennetaan parvekkeele tai katolle, painoa jakavien palkkien asennus saattaa olla tarpeen.

Asemointi ja kokoaminen

Kaikki yksikot on suunniltelu ulkokayttoon ja asennettaviksiparvekeille tai maahan. Ehtona on se, etta asennuspalka eie ole esteita, jotka voivat vahentaa jaahdytskerukoille virtaavan ilman maraa.

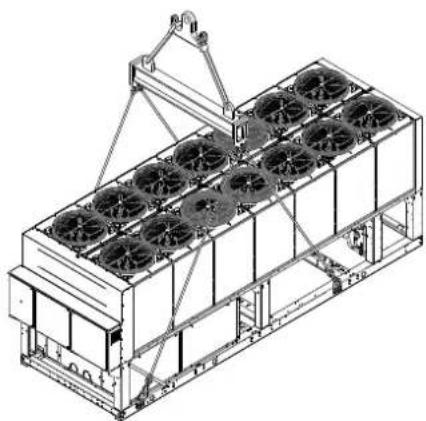

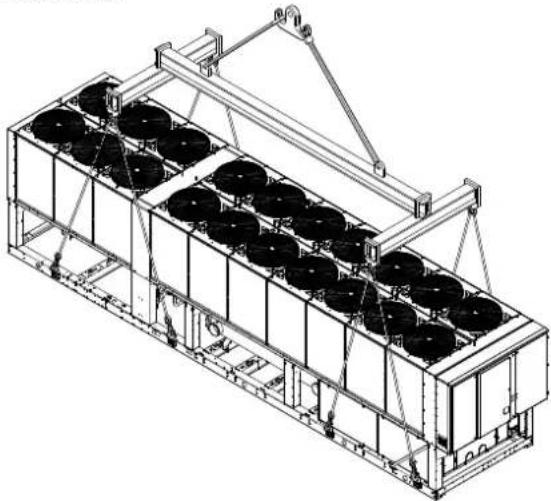

Kuva 3 - Yksikon nostaminen

2 kompressorin yksikkö

3 kompressorin yksikkö

Maahan asentamiseen tarkoitetun perustan on oltavakestavaa sementtiia, minimipaksudeltaan 250 mm ja yskikkon nahden levea jotta se kykenee Kannattelemaan sen painoa.

Jos yskikkö asennetaan paikkoihin, joihin henkiöllä tai elämilla on helppo paäsy, asenna suojaritöitä jaahdyttimen ja kompressorin osien paälle.

Parhaan suorituskyvyn takaamiseksi asennuspaikalla, noudata seuraavia varotoimenpiteita ja ohjeita:

• Valta ilman uudelleenkiertoa.
• Varmista, ettei oikealle ilmankierrolle ole esteita.
  Varmista,etta perustukset ovat kestavia ja vankkoja melun ja tarinan vahentamiseen.
  Välä yskön asentamista erittän polyisin tioihin. vahentaaksesi jähdytskierukoiden saastumista.
  Järestelmässa olevan veden on olta varityisen puhdasta ja kaikki oljy- ja ruostejaamat on poistettava. Mekaaninen vesisuodatin on asennettava yksikkönn menevaan putkeen.

Tilan minimivaatimukset

On ehdottoman tärkeä noudattaa kaikissa yksikössä annettuja minimietäsyksiä, jotta jaähdytskienukoiden ihanteellinen ilmanvaihto voitaisin taata.

Kun paatat mihin yksikkö asennetaan, jotta oikea ilmavirtaus voitaisin taata, ota huomioon seuraavat tekijat:

• Vältä kuuman ilman uudelleenkiertoa.

Välta rittamattoman ilman syötoa imajäahdyteiselle jaahdytimelle.

Molemmat olosuhteet voivat aiheuttaa jäahdytspaineen nousun, joka vahentaa energiatehokkuutta ja jäahdytskyka.

Yksikon jokaiselle sivulle on paastava asennuksen jalkeisten huoltotoimenpiteiden suorittamiseksi.

Ilman vertikaalista poistoa ei saa tukkia.

Jos yskikko ymparoi sen kansa saman korkuisetseinat tai steet, se on asennettava vahintaan 2500 mm paahan. Jos estee ovat korkeampia, yskikko on asennettava vahintaan 3 000 mm paahan.

Jos yksikko asennetaan noudattamatta minimietaisyyksiä seinin ja/tai, pystysuorin steisen, kuuman ilman uudelleenkierto ja/tai nittamaton viransyotto Ilmajaahdyteisen jaahydttimeen voi saada aikaan suorituskyvyn ja tehokkuuden vahemisen.

Mikroprosessorin ansiosta yksikkö kykenee mukautumaan uusiin käytöihin tarjoamalla käytetävissä olevan maksimaalisen kapasiteetin maäratyissä olosuhteissa, vaika sivuu javä etaisys disikin suositeltua pienempä, lukuun ottentaa tilanteita joissa käytöolushteet vaikuttavat henkilökunnan turvallisuuteen tai yksikon luotettavuuteen. Kun yksi tai useampi yksikkö asetetaan virekkäin, jata vahintaan 3 600 mm etaisyyjs jaähdyttimen penkken valille.

Lisaratkaisuja varten, kanny valmistajan edustajan puolen.

Melusuoha

Kun melutasot vaativat erityistä tarkastusta, erista yksikko jalustasta lahtien asettamalla tarinaa estavia osia oikealla tavalla (toimitetaan lisavarusteina). Joustavat liitokset on asennettava myos vesilitoksin.

Vesiputket

Putkissa on oltava mahdollisimman pieni märä käanteita ja pystysuoria suunnvahtoja. Talla tavoin asennuskustannukset vahenevat huomattavasti ja järestelmän suorituskyky paranee.

Vesijarjestelmassatuleo.

1. Tärinä estavat asennukset, jotka vahentavat tarinan siirtymista rakenteeseen.
2. Eristysventtiliy yskon eristamista varten vesijarjestelmastahuoltotoimenpiteita varten.
3. Virtausmittari.
4. Manuaalinen tai automaattinen ilmanpoistolaite jarkestelmän korkeimmalla kohdalla ja veden tyhjennyslaite matalimmalla kohdalla.
5. Hörystin ja lammontalleenottolaite, joita ei ole asetettu järistelmän korkeimpaan kohtaan.
6. Sopiva laite, joka kykenee pitamän vesijarjestelmän paineistettuna (paisuntasaliö jne.).
7. Veden paine- ja lampomittarit, joka avustavat kayttajakunnostus- ja huoltotoimenpiteiden aikana.

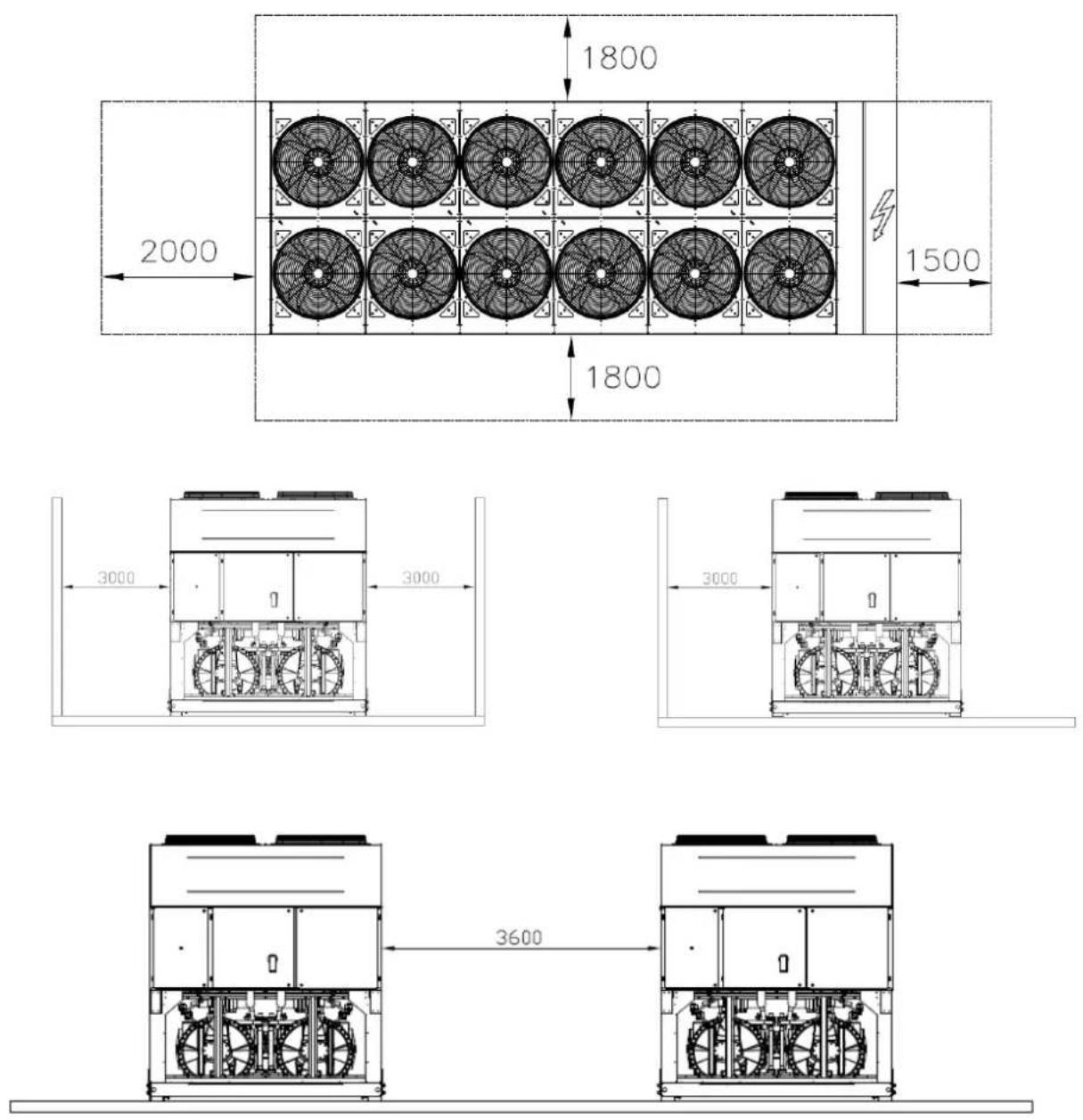

Kuva 4 - Tilan minimivaatimukset

1. Suodatin tai laite, joka poistaa hiukkaset nesteestä. Suodatlimen kaytlo pidentaa horyrystimen ja pumpun kaytolkaa auttamalla vesijarjestelmaa pysymaan parhaassa kunnossa.
2. Hóryrstimeen kuuluu sahkovastus temostaatilla, joka suojaa veden jaatymiseltä kun ymparistón minimilampotila on -25^ . Kaikkia muita yksikon ulkopuolisia vesiputkia/vesilaitteita tulee nain olen suojata jaatymista vastaan.

3. Vesi on tyhennettäva lammon talteenottolaitesta talveksi, elle vesipiirin lisata proportiartlaevaan sopivaa etyleeniglykoli seosta.

4. Jos yksikkj joudutaan vaitamaan, koko vesijarestelma on tyhjennettava ja puhistettava ennen uuden yksikon asentamista. Ennen uuden yksikon kaynnistamsta on suositeltavaa suorittaa saannollinen veden testaus ja sopivat kemialiset kasittelyt.

5. Mikali vesijarjestelmaan lisataa n glykolia jaatymisenestoaineeks, varmista, etta impaise on matala. Yksikon suoritskyky tuee olemaan alhaisempi ja paineen laskut suurempia. Kaikki yksikon suojausjarjestelmat, kuten jaatymisenestoaine ja matalapaineelta soojaaminen tuee saataa uudelleen.
6. Ennen vesipukien eristamista tarkista, etei vuotoja ilmene.

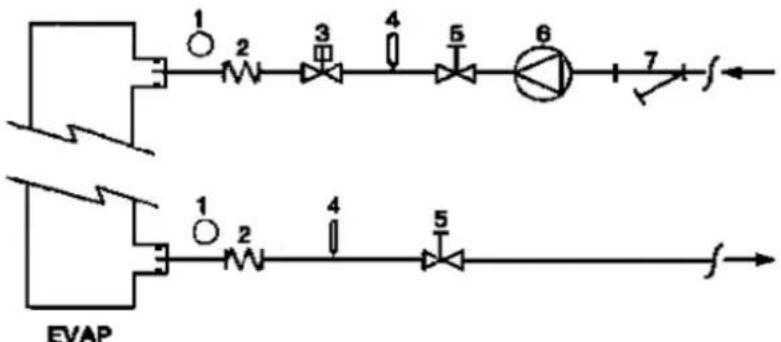

Kuva 5 - Vesiputkien liitänta hóyrystimeen

1. Manometri

2. Eristysventtili

3. Letkuliitin

4. Pumppu

5. Virtausmittari

6. Suodatin

7. Lampotila-anturi

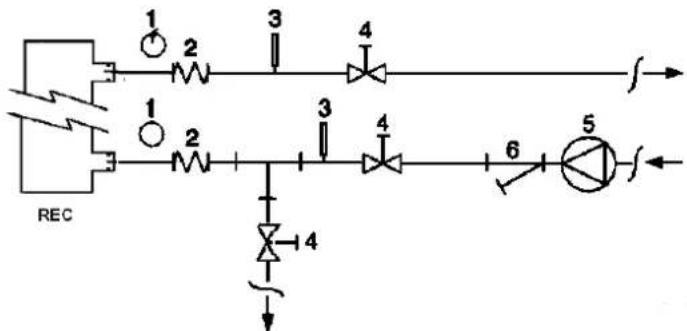

Kuva 6 - Vesiputkien liitä lammontalteenottoon tarkoitetuilla lammonvahtimilla

1. Manometri

2. Eristysventtiili

3. Letkuliitin

4. Pumppu

5. Lämpötila-anturi

6. Suodatin

Veden kAsittely

Puhdista vesipiiri ennen yksikon kaynnistamista. Lika, kalkki, korroosiojaamat ja muut materiaalit voivat keraantya lammonvaithimen sisapuolle vahenten sen lammonvaithokyka. Myos paineonlasku voi lisantya vahentamalla veden virtausta. Sopiva veden kasittely voin nain

ollen vahentaa korrosio-, erosios-, kalkin muodostumisriskia jne. Tarkoituksenmukaisin veden kasittely on maariteltavapaikallisesti, jarjestelman ja veden ominaisuksien perusteella. Valmistaja ei vastaa mahdollisista laitteistolle syntyneista vahingoista tai toimtanhairiroista, jotka johtuvat suorittamatta jatetsta tai vaarasta veden kasittelysta.

Taulukko 1 - Hyväksyttävat veden laaturajat

pH (25°C)	6,8÷8,0		Kokonaiskovuus (mg \( {\mathrm{{CaCO}}}_{3}/\mathrm{I} \) )	< 200
Sähköinen johtavuus μS/cm (25°C)	<800		Rauta (mg Fe / l)	<1,0
Kloridi-ioni (mg Cl / l)	<200		Solfuri-ioni (mg \( {\mathrm{S}}^{2 - }/\mathrm{I} \) )	Ei mikään
Sulfaatti-ioni (mg \( {\mathrm{{SO}}}_{4}^{2 - }/\mathrm{I} \) )	<200		Ammoniumioni (mg \( {\mathrm{{NH}}}_{4}^{ + }/\mathrm{l} \) )	<1,0
Emäksisyys (mg \( {\mathrm{{CaCO}}}_{3}/\mathrm{l} \) )	<100		Piihappo (mg \( {\mathrm{{SiO}}}_{2}/\mathrm{l} \) )	< 50

Lammontalteenoton lammonvaithimien jaatymisenestosuoja ja hóryrystin

Kaikki hórystimet on varustetu termostaattisesti ohjatulla sahkovastukella, joka antaa sopivan jaatymisenestosuojan -25^ minimilampotiloissa. Jos lammonvaihimet ovat taysin tyhja ja puhdistetu jaatymisenestoainee, myos muita menetelmia voidaan kaytttaa jaatymistà vastaan.

Kun järjestelmän kokonaissuunniltemaa tehdäan, kaksi tai useampi seuraavassa kuvattu sujausmenetelma tulee ottaa huomioon:

Veden jatkuva virtaus putkien ja lammonvaihtimien sisallä

• Sopivan glykolimaraaran lisays vesipiirin sisalle.
• Ulkoisten putkien lamponeristys ja ylimarairen lammitys - Lammonvaihtimen tyhjennys ja puhdistus talvikuukausin

Asentajan ja/tai paikallisen huoltohenkilokunnan vastuulla on jaatymisenestomenetelmien kaytio. Varmista, etta jaatymisenestoon liittyvat oikeat huoltemenetel mst suoritetaan. Edella kuvattujen ohjeiden noudattamatta jattaminen voi vahingoittaa yksikkoo. Takuu e kataaatymisestaa iheutuvia vahinkoja.

Virtaussaatimen asennus

Jotta riittāvā veden virtaus voidaan taata koko hóryrstemessä, virtaussätätimen asennus vesipiliri n on tärkää ja se voidaan asettaa sisaanmenossa tai ulostulosa olevin vesiputkiin. Virtaussätätimen tarkoituksena on pysayttä yksikkö jos veden virtaus keskeytyu, suojaamalla hóryrstintä nän jaatymiseltä.

Valmistaja toimittaa tarkoituksenmukaisen virtaussaatimen lisavarusteena.

Täm siipityppinen virtaussädin soveltuuj jakuvaan ukkaytönn putkien halkaisjalla (IP67) 1" - 6".

Virtaussädin on varustettu puhtaalla kosketuspinnalla, joka tulee liittaa sähköisesti sähkökaaviossa osoitettuhiin koitiin.

Virtaussaadin on saadettava siten, etta se kytketyt y kun hoyrystimaaapuva vesi laskee 50% alle nimellisvirtauksen.

Lammontalteenotto

Yksikot voidaan varustaa haluttaessa myos lammontalteenotolla.

Tāhan järéstelmäan asennetaan vesijaaḥdytteinen lammonvaiahdin, joka sijaitsee kompressorin tyhjennsputkessa ja tarkoituksenmukainen lauhdutuspaineen ojauslaite.

Jotta kompressorin toiminta voitaisiin taata sen kuoren sisallä, lammonpalautusyksiköt eivat toimi, jos veden lampotilla on alle 28^ . Laiteiston suunnittelijan ja chillerin asentajan vastuulla on taata, etta kyseistä arvoa noudatetaan (esimerkiki käytamälla uudelleenkierron ohitusventtiila)

Sahkolaitteisto

Yleiset omnaisuudet

Kaikki yksikon sahkokytkennat on suoritettava voimassa olevien lakien ja maaraysten mukaisesti.

Kaikki asennus-, ohjaus- ja huoltotoimenpiteet on suoritettava ammattaitoisen henkiloston puolesta.

Tutustu hankkimaasi yksikköön kuuluvaan erityseen sahkokaavioon. Jos sahkkaaviota el ole yksikossa taiJos se on hukkunut, ota yhteyttalvistajan edustajaan joka lahettaa siitakopion.

Jos sahkaavion ja paneelinsaikjohtoen vallilimeneeristiriitaisuksia, ota yhteyttvalmistajan edustajaan.

Käytä yksinomaan kuparjohtoja, sillà muussa tapauksessaa.
ylikuumenemista tai korroosiota saattaa syntyä liitoskohdissa, jo
vahingoittaa yskikköä.

Interferenssien välttamiseksi, kaiki ohjauskaapelit on liettävär erikseen sahkoapeleihin nahden. Kyseista toiminaa varten käytä erilaisia sahköjohtoja.

Ennen yksikon huoltoa, avaa yleinen pääkatkaisin yksikon pääviran syössä.

Kun yksikkö on sommutt, mutta katkaisin on suljetussa asennossa, kayttamattomissä piireissä on kuitenkin virta paallä.

Ala koskaan avaa kompressorin kytkentaliitinyhmaa ennen kuin yksikonyleiskatkaisin on avattu.

Yksi- ja kolmivaihekuomitusten samanaikaisuus ja er valheiden valinen epatasapainoisuus voi aiheitta jopa 150mA vuotoja maahan mallistoon kuuluvien yksikköjen vakiotoiminnan aikana.

Jos yksikkoo kuuluu laitteita, jotka saavat aikaan korkeampia janniteyliaaltoja (kuten VFD ja vaiheen katkaisu), maahan suuntaavat vuodot voivat nousta paljon korkeampiin arvoihin (noin 2 ampeeria).

Sähköviran syöttöjarestelmän suojukset on suunniteltava edell mainittujen arvojen mukaisesti.

Käytto

Koneenkäytäjan vastuu

On oleellista, etta koneenkaytytajaa koulutetaan kunnolla ja perehdytea an jareestelman toimintaan ennen yksikon kayttöa. Tama ohjekiran lukemisen jalkeen, kayttajan on opiskeltava mikroprossessorin kaytttoohje ja sahkokaavio kaynnistyksen, toiminnan, pysaytkysen ja kaikkien turvalaitteiden toimintajaksojen vmmartamiseki.

Yksikon ensimmäisen kännistysvaiheen jälkeen, valtuutetu teknikko on käytettävissa vastaamaan mihin takysmykseen ja antamaan toimintaan littyvià ohjeita.

Käytäjan on kirjattava muistlin jokaisen asennettuun yksikkoön liittyvat tiedot. Myos kalki sännnolliset huolto- ja palvelutoimnnat vaativat muistlin kirjaamista.

Jos käytäja huomioi epatavallisia tai poikkeavia käytötiloja, hänen on kännytäva valmistajan valtuuttamaan tekniseen huoltoon.

Vakiohuolto

Minimihuollot on lueteltu taulukossa 2.

Huolto ja rajoitetti takuu

Kaikki yksikot on testatu tehtaalla ja nille anetaan takuu 12 kuukauden ajaki ensimmäsesta käynnistyksestā tai 18 kuukauden ajaksi toitimuspäävästä lahtien.

Näm yksiköt on kehitety ja valmistetu korkeimpia laustandardeja noudattamalla takaamalla nain virheetomä toimintavuosa. On kutenkin tärkea, etta sopiva ja saannollinen huolto suoritetaan tassā ohjekirassa annettujen menetelmien ja koneiden huoltoon liittyvien oikeiden huoltonemetelmien mukaisesti.

Solmi huoltosopimus valmistajan valtuuttaman huoltopalvelun kanssa, jotta tehokas ja ongelmaton takuu voidaan taata henkilokuntamme kokemuksen ja pätevydyen angiosta.

Pida lakski mielessa, etta yksikkovaatui huoitao myos takuuvaiheen aikana.

Ota huomioon, etta yksikon vaarä kayttö esimerkiki sien kayttorajoen ukkopuolella tai houlon puute tassä kayttöhjeessa osoitetulla tavalla mitatōi takuun.

Noudata seuraavia kohtia erityisesti takuurajoitusten noudattamiseksi: 1. Yksikkö ei voi toimia märättyjen rajojen ulkopuolella

1. Viransyöton on ottava janniterajoen sisäpuolela ja ilman janniteyliaaltoja tai akillisiä jannitteen muutoksia.
2. Kolmivaihésyötössä vaiehden välilä ei saa olla yli 3% epävakaisuuttla. Yksikön on oltava sommutettuna, kunnes sahkovika korjataan.
3. Alä kytke iri tai nollaa turvalaitetta mistrān systā oli kyseessä sitten mekaaninen, sahköinen tai elektroninen turvalaite.
4. Hydraulipiirin taytssä kāytetyn veden on oltava puhdasta ja kāsitely oikein. Mekaaninen suodatin on asennettava hóyrystimen sisānmenoa lāhimpānă olevaan kohtaan.
5. Ellei tilaushetkella ole toisin sovittu, hórvystimen veden virtaus ei saa koskayn yllttä 120% nimelliskapasiteetista ja olla alle 80% sen alle.

Sännöllisesti suoritettavat tarkastukset ja sovellusten käynistäminen paineistettuna

Yksikon kuuluvat Eurooppalaisen direktivin PED 97/23/EY maarittelemaan luokkaan IV.

Jotkut paikalliset märäykset vaativat tāmān luokan chillereille saannollista tarkastusta valtuutetun yrityksen puolesta. Tarkista asennuspakassa voimassa olevat vaatimukset.

Taulukko 2 - Säännöllisten huoltojen ohjelma

Toimenpitteiden luettelo	Viikoittain	Kuukausittai n (Huomautus 1)	Vuosittain/ka usiluontoisei (Huomautus 2)
Yleistä:
Käytötiotojen luenta (Huomautus 3)	X
Silmämääräinen tarkastus mahdollisia vahinkoja ja/tai lôystymisiä varten		X
Lämpöeristyksen kunnon tarkastus			X
Puhdistus ja maalaus tarvittaessa			X
Veden analyysi (6)			X
Virtausmittarin toiminnan tarkastus		X
Sähköjärestelmä:
Ohjausjakson tarkastus			X
Kontaktorin kolumisen tarkastus - vaihda tarvittaessa			X
Kaikkien sähköpääteiden oikean kireyden tarkastus - kiristä tarvittaessa			X
Sähköisen ohjauspaneelin sisäinen puhdistus			X
Osien silmämääräinen tarkastus mahdollisten ylikuumenemisen merkkien varalt		X
Kompressorin ja sähkövastuksen tarkastus		X
Kompressorin moottorin eristyksen mittaaminen Meggeri käyttramällä			X
Jäähdytyspiiri:
Mahdollisen jäähdytsainevuotojen tarkastus		X
Jäähdytsaineen virtauksen tarkastus tarkastuslasin kautta - tarkastuslasin ö täynnä	X
Kuivaussuodattimen paineen laskun tarkastus		X
Oljysuodattimen paineen laskun tarkastus (huomautus 5)		X
Kompressorin aiheuttamien tärinöiden tarkastus			X
Kompressorin öljyn happamuuden analysointi (7)			X
Jäähdyttemen osa:
Jäähdyttimen penkkien puhdistus (Huomautus 4)			X
Puhaltimien oikean kireyden tarkastus			X
Jäähdyttimen penkin siipien tarkastus - irrota tarvittaessa			X

Huomautuksia:
1. Kaikki viikkottaiset toimenpiteet sisaltyvat kuukausittaisin toimenpiteisiin.
2. Kaikki vikoittaiset ja kuukausittaiset toimenpiteet sisalywt vuosittaisin (tai kauden alussa suortettavin) toimenpiteisin.
3. Yksikon kaytoarvot voidaan lukea paivittain noudattamalla korkeita tarkastusarvoja.
4. Tiloissa joissa on korkee illmassa lejuvien hiukksten maara, jaahdyttmen penkin theampu puhdistus voi olla tarpeen.
5. Vaihda oljynsuodatin kun sihen liittyvā paineen lasku saavuttaa 2,0 baria.
6. Tarkista mahdollisten sulaneiden metallien paikallaolo.
7. TAN (Happojen kokonaismaara): ≤ 0,10 : ei mitaan toimenpidetta
0,10 ja 0,19 vālīṭa: vāhda haponkestāvāt suodatimet ja tarkasta uudelleen 1000 kāyttötninn jälkeen. Jatka suodattimien vaihtoa, kunnes TAN laskee alle 0,10.

0,19 : vaihda oljty, oljysuodatin ja oljyn kuvatussuodatin. Tarkista saannollisin valiajoin.

Käytettyyn jaahydtysaineeseen liittyviä tärkeita tietoja

Tämä tuote sisältaa Kioton protokollan aiheena olevaa fluorikaasua. Älä päästä kaasa ilmakehaan.

Jaahydtysaineen typpi: R134a

Arvo GWP(1): 1430

(1)GWP=

lammitysteho globaali

Vakiotoiminnalle vaaditun jäahdytsaineen märān osoitettu yksikōn arvokilvessä.

Yksikössä olevan jähdytsaeneen todellinen märä osoitetaan hopeistetulla tangolla sahköpaneelin sisällä. Europpalaisen tai paikallisen lainsäadānnón mukaisesti sānnölliset tarkastukset voivat olla tarpeen jähdytsaeneen mahdollisten vuotojen paikantamiseksi.

Tehtaassa ja kentä taytetyjen yksiköiden ohjeet

(Kaytetyyn kylmaineeseen liittyvi tärkeita tietoja)

Kylmajärestelmässa kaytetaan kasvihuonefluorikaasuja.

Aä paastä kaasuja ilmakehaan.

1 Täytä tuotteen mukana toimitetu kylmäineen täytämista koskeva tarra pysyvällä musteella seuraavien ohjeiden mukaisesti:

• kunkin piirin (1; 2; 3) kylmaaineen taytomaara
• kylmaineen kokonastaytomaara (1 + 2 + 3)
• laske kasvihuonekaasupäastot seuraavan kaavan mukaan:

kylmaaeneimlaston lampenemispotentiaali (GWP) x kylmaaeneen kokonaisyattomara (kg) / 1000

a sisältaa kasvihuonefluorikaasuja
b piirunero
c tehtaan taytomaara
d kentan tayttomara
e kunkin piirin kylmaaineen taytomaara (piirien numeron mukaan)
f kylmaaineen kokonautiaytomaara
g kylmaaineen kokonastaytomaara (tehdas + kentta)
h kylmaaineen kokonautiastaytomaaran kasvihuonekaasupaaust ot ilmaistuna vastaavina hiiliidioksiditonneina (CO2)
m kylmaainetyppi
n GWP = Global Warming Potential (ilmaston lampenemispotentiaali)
p yksikon sarjanumero

2 Täytetyn tarran on oltava sahköpaneelin sisäpuolella.

Eurooppalaisen tai paikallisen lainsaadannon mukaisesti saannolliset tarkastukset voivat ola tarpeen kylmaaenee mahdollisten vuotojen paikantamiseksi. Ota yhtyttä jalleenmyjän lisatietoja varten.

HUOMAA

Euroopassa järestelmän kylmäaineen kokonaistäytömaäran kasvihuonekaasupäastöja

vastaavina hiilidioksiditonneina (CO_2) ilmaistuna kaytetaan huoltovalien märittamiseen.

Noudata soveltuvaia lainsaadantoa.

Kasvihuonekaasupäästöjen laskemiseen käytetty kaava:

kylmaaineen ilmaston lampenemispotentiaali (GWP) x kylmaaineen kokonastytomara (kg) / 1000

Käytä kasvihuonekaasutarrassa mainittua GWP-arvoa. GWP-arvo

perustuu IPCC:n neljanteen arviointiraporttiin. Kayttooppaassa mainittu GWP-arvo saattaa olla vanhentunut (esim. perustuu IPCC:n kolmanteen arviointiraporttiin).

Ota yhteyttä jalleenmyyjaan lisatietoja varten.

Havittaminen

Yksikko on valmistetu metalli, muovi- ja elektronista osista. Kaikki namä osat on havitetäva asiaan littyvien voimassa olevien paikallisten lakien mukaisesti.

Lyijyakut on kerattava ja toimitettava erityisin jatteiden kerayspisteisin.

Oljy on kerattavat ja toimitettava erityisiin jatteiden kerayspisteisin.

Tarnohjekija tomi tokrisiona tukena eik stu tule pita sbvana. Sisaltca o vo pitaa ekplitsifesi tai implisiitse taydbsona, tarkana ta luotetavana. Kaikkia sna oleia tiota ja ominauksia vodan muaa iman erilista ilmoitusa. Tilaushetkella annettua tietao paediatan lopullinsina. Vohriinie iuytae nreduhla uovn ta ruiuvu vphimnna, cem konlncn mnrnnr, info in hnti liy wttin anenian kkiinien in hi tlltnpnsion

Varaamme oikeuden tehdä sunnitteluun ja rakenteeneen fitlyvi mautoksiailman eilsta ilmoitusa. Nainlen kannessa oleva kuva ei ole sitova.

Freecooling-toiminnolla varustetut versiot

Freecooling-yksikössä on lisakierukoita rakennukstesa tulevan nesteen esijaahydtamiseen ja kokonaishehon parantamiseen tyhjentamalla kompessorit, kunne ne pyshtyvat kokonaan ymparistoloosuhteiden niin salliessa. Veden virtaus voidaan ohjata lisakierukoihin, sos jolkampotila laskee paluuveden lamptolan alapuolle kolmitieventtillil (tai kahdella yksitieventtilliljaahdytttem koosta riippuen).

Freecooling-toiminto voidaan kaynnistaa sahkopaneelin ohjausyksikkoon asennetulla QFC-kytkimella. Kun Freecooling-toiminto on kaynnistety, yksikon ohjain hallitsee automaattisesti vesiventtilien toimintaa. Jarestelma ohjaa myos tuulettimien toimintaa ja maksimo Freecooling-toiminnon tehon.

HUOMIO

Vesijärestelmä TULEE tāytää oikealla veden ja glykolin suhteella.

Kāytājän vastuulla on taata oikea veden ja glykolin suhde.

Takuu ei kata Freecooling-kierukoiden jäätymisestä aiheutuvia vaurioita.

HUOMIO

Asenna virtauskytkimet vesipumpun lukolla järkestelmän veden virtauksen tunnistamiseksi.

HUOMIO

Freecooling-kierukoiden ja haihduittimen putkien vauroitumisen estämiseksi yksikön vedenottoputkeen tulee asentaa suodatin. Suodattimen silmukan koko saa olla enintään 0,5 mm.

Olemassa on kahdenlaisia Freecooling-ohjausjarjestelmia:

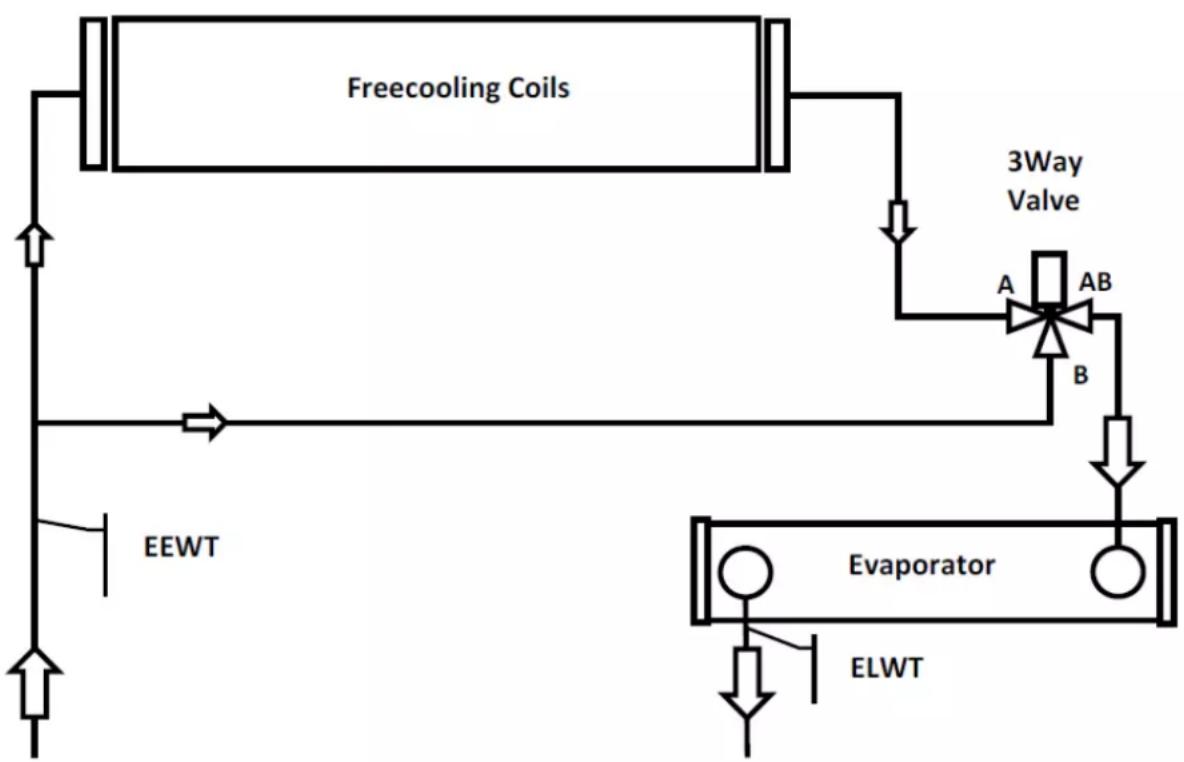

Freecooling-jarestelma 3-tieventtililla

EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils	Freecooling-kierukat
3 Way Valve	3-tieventtili
EEWT	Veden sisäänmenon lämpõtila-anturi
Evaporator	Haihutin
ELWT	Ulostulevan veden lämpõtila-anturi

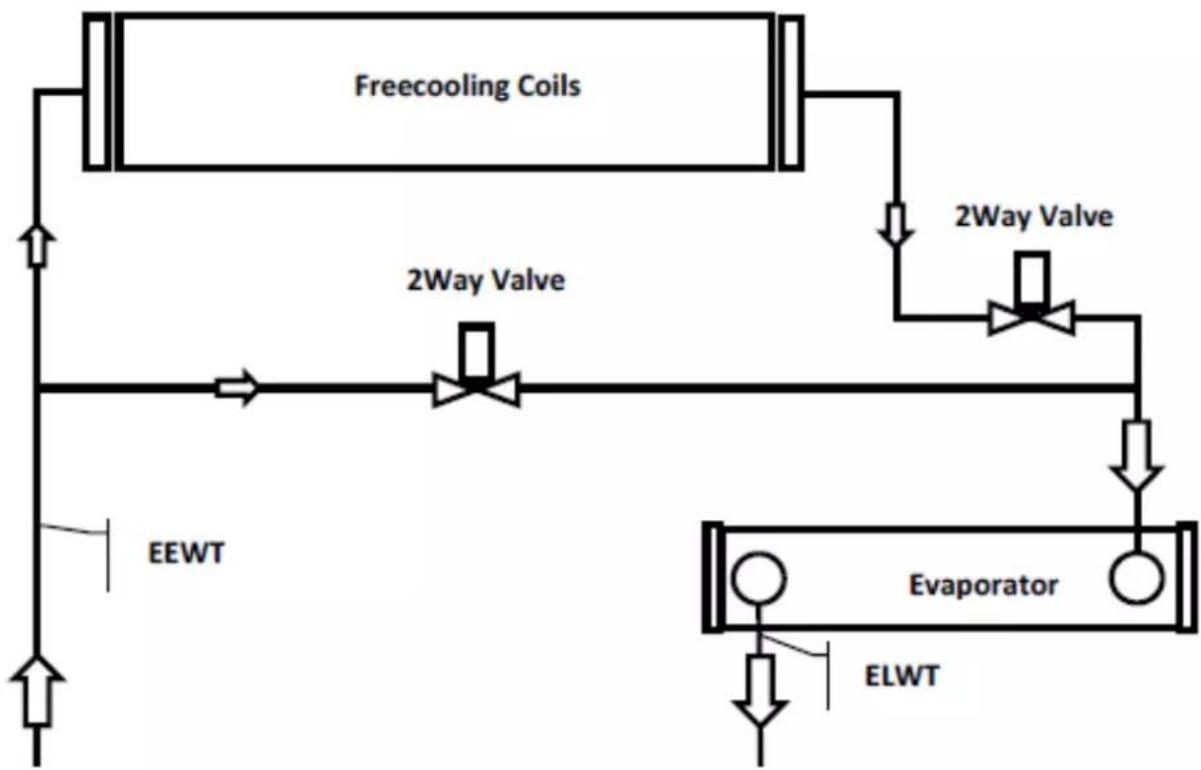

Freecooling-jarjestelma 2-tieventtilillla

EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

Freecooling coils	Freecooling-kierukat
2 Way Valve	2-tieventtili
EEWT	Veden sisäänmenon lämpõtila-anturi
Evaporator	Haih Dutin
ELWT	Ulostulevan veden lämpõtila-anturi

Järestelmän vaihtoa hallitsee sisäänrakennettu yksikon ohjain käytöloosuheiden ja yksikon tilan mukaan. Veden sivupainen laskut poikkevat talvi- ja kesäköytössa, jolloin jaähdyttimen virtauktessa voi olla eroja. Varmista, etta kesa- ja talvikayton minimija maksimivirtaus on virtausrajojen sisällä (katso ohjekirja).

ORYGINALNA INSTRUKCJA W JEZYKU ANGIELSKIM

Stalyobehtokuvodyunnittrubekaymenniku

• Pridani adekvatniho mnozstvi glykolu do vodnlo obvodu.
• Tepelna izolace a dodatkov zahrivani vnejsich trubek
  Vyprzdnéni a yciisteni tepelného yméniku bēhem zimnlo odoboi

Je odpovednosti instalatera a/nebo udrzbare zajistit pouziti metod proti zamrznuti. Ujstete se, aby se vzdy provedli udrzbarske ukony potfnebne pro ochranu proti zamrznuti. Chybejici doprozovani vyse uvedenychPokynu muze zpusorbit poskozeni zaflzeni. Skody zapficinene mrazem nespadaji do zaruky.

Instalace prutokomeru

Pro zajisteni dostatecnheho mnozstv vody pro cely evaporator je nezbytné nainstalovat na hydraulickem obvodu prutokomér, ktery muze byt umisten na vodnich trubkach na vstupu anebovystupu. Ukolem prutokomeru je zastavit zafrzeni v pripadepreruseni toku vody a chrnut tak evaporator pred zamrzutim.Vyrobce nabizi jako volitelny prvek patficne zvolenyprutokomer.
