KÄYTTÖOHJE EWAD760C-XL DAIKIN

A – Tyypillinen jäähdytyspiiri – Vedentulo- ja poistoaukot ovat viitteelliset. Katso tarkat vesiliitännät koneen mittakaavioista.

Tämä käyttöohje on tärkeä ammattitaitoista henkilöstöä tukeva dokumentaatio, joka ei kuitenkaan koskaan voi korvata itse henkilökuntaa.

Kiitämme sinua tämän chillerin hankinnasta

LUE TÄMÄ KÄYTTÖOHJE HUOLELLISESTI LÄPI ENNEN KUIN RYHDYT YKSIKÖN ASENNUKSEEN JA KÄYNNISTYKSEEN.

VÄÄRIN TEHTY ASENNUS VOI AIHEUTTAA SÄHKÖISKUJA, OIKOSULKUJA, MENETYKSIÄ, TULIPALON TAI MUITA LAITTEISTOLLE KOITUVIA VAHINKOJA TAI HENKILÖVAHINKOJA.

YKSIKÖN SAA ASENTAA AMMATTITAITOINEN KÄYTTÄJÄ/TEKNIKKO.

YKSIKÖN SAA KÄYNNISTÄÄ VALTUUTETUT JA PÄTEVÄT AMMATTILAISET.

KAIKKI TOIMENPITEET ON SUORITETTAVA PAIKALLISTEN LAKIEN JA MÄÄRÄYSTEN MUKAISESTI.

YKSIKÖN ASENNUS JA KÄYNNISTYS ON EHDOTTOMASTI KIELLETTY ELLEI KAIKKI TÄMÄN OHJEKIRJAN OHJEET OLE SELVIÄ.

JOS EPÄILYKSIÄ SYNTYY, OTA YHTEYTTÄ VALMISTAJAN EDUSTAJAAN TIETOJA JA NEUVOJA VARTEN.

Kuvaus

Hankkimasi yksikkö on "ilmajäähdytteinen chiller", veden (tai glykolivesiseoksen) jäähdytykseen suunniteltu kone seuraavassa annettujen rajoitusten sisällä. Yksikön toiminta perustuu höyrn puristukseen, jäähdytykseen ja haihdutukseen käänteisen Carnot -prosessin mukaisesti. Pääosat ovat:

- Ruuvikompressori jäähdyttävän höyrypaineen nostamiseksi haihduttavasta paineesta jäähdytyspaineeseen.

• Höyrystin, jossa matalapaineinen nestemäinen jäähdytysaine haihtuu jäähdyttämällä tällä tavoin vettä.
• Jäähdytin, jossa korkeapaineinen höyny tiivistyy poistamalla ilmakehään jäähdytetystä vedestä poistetun lämmön ilmajäähdytteisen lämmönvaihtimen ansiosta.
• Paisuntaventtilli, jonka avulla tiivistetyn nesteen painetta voidaan pienentää tiivistetystä paineesta jäähdytyspaineeseen.

Yleistietoja

Kaikki yksiköt toimitetaan sähkökaavioilla, sertifioiduilla piirroksilla, arvokilvellä ja vaatimuksenmukaisuusvakuutuksella varustettuna; nämä asiakirjat sisältävät kaikki hankittuun yksikköön kuuluvat tekniset tiedot ja NIITÄ ON PIDETTÄVÄ TÄMÄN OHJEKIRJAN OLENNAISENA JA OLEELLISENA OSANA.

Mikäli tämän ohjekirjan ja laitteistoon kuuluvan dokumentaation välillä ilmenee ristiriitaisuuksia, viittaa koneessa olevaan dokumentaatioon. Jos epäilyksiä ilmenee, ota yhteyttä valmistajan edustajaan.

Tämän ohjekirjan tarkoituksena on antaa asentajalle ja ammattitaitoiselle käyttäjälle valmiudet yksikön oikeaan asennukseen, käyttöönottoon ja huoltoon vaarantamatta henkilöitä, eläimiä ja/tai esineitä.

Yksikön vastaanottaminen

Tarkasta yksikkö vahinkojen varalta heti kun se toimitetaan lopulliseen asennuspaikkaan. Kaiikki rahtikirjassa kuvatut osat on tutkittava ja tarkastettava.

Jos yksikössä ilmenee vahinkoja, älä poista vahingoittunutta materiaalia ja ilmoita vahingosta välittömästi huolintaliikkeelle ja pyydä heitä tarkastamaan yksikkö.

Tiedota vahingosta välittömästi valmistajan edustajalle lähettämällä mahdollisesti valokuvia, jotka voivat olla hyödyksi vastuun kartoittamisessa.

Vahinkoa ei saa korjata ennen kuin huolintalikkeen edustaja on tarkastanut osan.

Ennen yksikön asentamista tarkista, että malli ja arvokilvessä osoitettu sähköjännite ovat oikeita. Vastuu yksikön hyväksynnän jälkeen syntyneistä vahingoista ei kuulu valmistajalle.

Käyttörajoitukset

Varastointi

Käyttöolosuhteiden on oltava seuraavien lukemien sisällä:

Ympäristön minimilämpötila : -20°C

Ympäristön maksimilämpötila : 57°C

Maksimi suhteellinen kosteus : 95% ilman lauhdevettä

Minimilämpötilan alapuolella suoritettu varastointi voi vahingoittaa osia kun taas varastointi yli maksimilämpötilan voi saada turvaventtillit korkeintaan auki. Varastointi ympäristössä jossa on lauhdevettä voi vahingoittaa sähköosia.

Käyttö

Käyttö on sallittu kuvassa 2 osoitettujen rajojen sisällä.

Yksikköä saa käyttää 50% ja 140% välillä höyrystimen nimellisestä vedenvirtauksesta (vakiokäyttö olosuhteissa).

Osoitettujen rajojen ulkopuolella tapahtuva käyttö voi vahingoittaa yksikköä.

Jos et ole varma asiasta, ota yhteyttä valmistajan edustajaan.

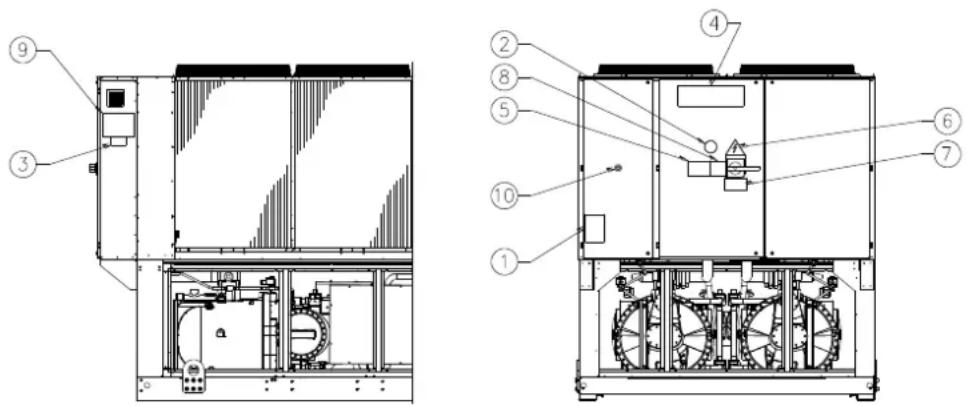

Kuva 1 - Sähköpaneeliin kiinnitettyjen tarrojen kuvaus
(Sähkötaulujen voi olla kaksi eri korkeutta)

1 – Palamattoman kaasun symboli	6 – Sähköiskun vaaran symboli
2 – Kaasun tyyppi	7 – Vaarallisen jännitteen symboli
3 – Yksikön tunnistuskilven tiedot	8 – Kaapeleiden kiristyksen varoitus
4 – Valmistajan merkki	9 – Nosto-ohjeet
5 – Varoitus vesipiirin täyttö	10 - Hätäpysäytys

Kuva 2 - Käyttörajoitukset

Turvallisuus

Yksikkö on ankkuroitava tukevasti maahan.

Seuraavien ohjeiden noudattaminen on tärkeää:

• Yksikköä saa nostaa käyttämällä yksinomaan keltaisella merkittyjä kohtia jotka on kiinnitetty yksikön jalustaan.
• Sähköosiin ei saa mennä ellei yksikön pääkatkaisinta ole avattu ja sähkövirran syöttöä katkaistu.
• Sähköosiin meno on kielletty ellei eristävää lavaa käytetä. Älä mene sähköosiin jos paikalla on vettä ja/tai kosteutta.
  – Jäähdyttimen leikkaavat reunat ja osan pinta voi aiheuttaa tapaturmia. Vältä suoraa kosketusta ja käytä tarkoituksenmukaisia suojaimia.
• Kytke sähkövirta pois päältä avaamalla pääkatkaisin ennen mitään jäähdytyspuhaltimeen ja/tai kompressoreihin suoritettavaa huoltotoimenpidettä. Tämän ohjeen noudattamatta jättäminen voi aiheuttaa vakavia henkilövahinkoja.
• Älä koskaan työnnä esineitä vesiputkiin kun yksikkö on liitetty järjestelmään.
• Mekaaninen suodatin tulee asentaa vesiputkeen, joka on liitetty lämmönvaihtimen sisäänmenoon.
• Yksikkö varustetaan turvaventtiileillä, jotka on asennettu jäähdytyspiirin korkea- ja matalapaineen puolille.

Liikkuvien osien suojusten irrottaminen on ehdottomasti kielletty.

Jos yksikkö pysähtyy äkillisesti, noudata Ohjauspaneelin käyttöohjeessa annettuja ohjeita, joka kuuluvat osana lopulliselle käyttäjälle luovutettuun dokumentaatioon.

Asennus- ja huoltotoimenpiteiden suorittaminen on suositeltavaa yhdessä muiden henkilöiden kanssa. Jos tapaturmia tai ongelmia syntyy toimi seuraavalla tavalla:

- Pysy rauhallisena

• Paina hälytyspainiketta jos sellainen on asennuspaikalla
• Siirrä loukkaantunut henkilö lämpimään tilaan, kauas yksiköstä ja aseta hänet lepoasentoon.

• Ota välittömästi yhteyttä rakennuksessa olevaan ensiavusta huolehtivaan henkilöstöön tai ensiapuun.

• Odota, kunnes ensiavusta huolehtivat henkilöt saapuvat paikalle äläkä jätä loukkaantunutta yksin.

• Anna ensiapuhenkilökunnalle kaikki tarvittavat tiedot.

Vältä chillerin asentamista alueille, jotka voivat olla vaarallisia huoltotoimenpiteiden aikana, kuten lava ilman kaiteita tai ohjauskiskoja tai alueet, jotka eivät tyydytä chillerin ympärille jätettävää tilavaatimusta.

Melu

Yksikkö saa aikaan melua, joka syntyy pääasiallisesti kompressorien ja puhaltimien kierrosta.

Jokaisen mallin melupäästö on määritelty myyntiasiakirjoissa.

Jos yksikkö on asennettu, sitä käytetään ja huolletaan oikein, sen lähellä jatkuvasti toimiva laite ei vaadi minkäänlaisen erityisen melusuojuksen käyttöä.

Jos kyseessä on asennus erityisellä äänitasoon liittyvällä vaatimuksella, ylimääräisten meluäänien vaimentamiseen kuuluvien laitteiden asennus voi olla tarpeen.

Liikuttaminen ja nostaminen

Vältä yksikön iskemistä ja/tai heiluttamista kuljetusajoneuvolle nostor/laskun ja liikuttamisen aikana. Työnnä tai vedä yksikköä yksinomaan jalustan kehikosta. Kiinnitä yksikkö kuljetusajoneuvon sisälle välttääksesi sen liikkumista, joka aiheuttaa vahinkoja. Toimi siten, ettei mikään yksikköön kuuluva osa putoa kuljetuksen ja lastauksen/poiston aikana.

Kaikki yksiköt on varustettu keltaisella värillä osoitetuilla nostokohdilla.

Vain näitä kohtia voidaan käyttää yksikön nostossa, seuraavassa kuvassa.

Käytä välitankoja kondensaattoripariston vaurioitumisen estämiseksi. Aseta ne puhaltimen säleikköjen yläpuolelle vähintään 2,5 metrin päähän.

Nostoköysien ja välipalkkien on oltava rittävän kestäviä kannattamaan yksikköä turvallisesti. Tarkista yksikön paino siihen kuuluvasta arvokilvestä.

Yksikköä on nostettava erityisen varovaisesti ja huolella noudattamalla tarrassa annettuja nosto-ohjeita. Nosta yksikköä erittäin hitaasti pitämällä sitä täysin vaaka-asennossa.

D-EIMAC00608-16EU - 134/234

Yksikkö on asennettava tukevalle perustalle joka on täysin vaaitettu. Jos yksikkö asennetaan parvekkeelle tai katolle, painoa jakavien palkkien asennus saattaa olla tarpeen.

Asemointi ja kokoaminen

Kaikki yksiköt on suunniteltu ulkokäyttöön ja asennettaviksi parvekkeille tai maahan. Ehtona on se, että asennuspaikalla ei ole esteitä, jotka voivat vähentää jähdytyskierukoille virtaavan ilman määrää.

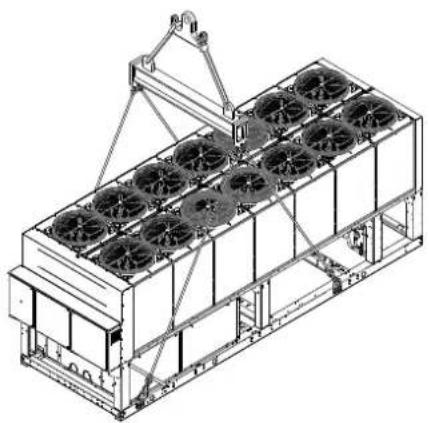

Kuva 3 - Yksikön nostaminen

2 kompressorin yksikkö

3 kompressorin yksikkö

Maahan asentamiseen tarkoitetun perustan on oltava kestävää sementtiä, minimipaksuudeltaan 250 mm ja yksikköön nähden leveämpi, jotta se kykenee kannattelemaan sen painoa.

Jos yksikkö asennetaan paikkoihin, joihin henkilöillä tai eläimillä on helppo pääsy, asenna suojaritilöitä jäähdyttimen ja kompressorin osien päälle.

Parhaan suorituskyvyn takaamiseksi asennuspaikalla, noudata seuraavia varotoimenpiteitä ja ohjeita:

• Vältä ilman uudelleenkiertoa.
• Varmista, ettei oikealle ilmankierrolle ole esteitä.
• Varmista, että perustukset ovat kestäviä ja vankkoja melun ja tärinän vähentämiseen.
• Vältä yksikön asentamista erittäin pölyisiin tiloihin, vähentääksesi jäähdytyskierukoiden saastumista.
• Järjestelmässä olevan veden on oltava erityisen puhdasta ja kaikki öljy- ja ruostejäämät on poistettava. Mekaaninen vesisuodatin on asennettava yksikköön menevään putkeen.

Tilan minimivaatimukset

On ehdottoman tärkeää noudattaa kaikissa yksiköissä annettuja minimietäisyyksiä, jotta jähdytyskierukoiden ihanteellinen ilmanvaihto voitaisiin taata.

Kun päätät mihin yksikkö asennetaan, jotta oikea ilmavirtaus voitaisiin taata, ota huomioon seuraavat tekijät:

- Vältä kuuman ilman uudelleenkiertoa.

- Vältä riittämättömän ilman syöttöä ilmajäähdytteiselle jaähdyttimelle.

Molemmat olosuhteet voivat aiheuttaa jäähdytyspaineen nousun, joka vähentää energiatehokkuutta ja jäähdytyskykyä.

Yksikön jokaiselle sivulle on päästävä asennuksen jälkeisten huoltotoimenpiteiden suorittamiseksi.

Ilman vertikaalista poistoa ei saa tukkia.

Jos yksikköä ympäröi sen kanssa saman korkuiset seinät tai esteet, se on asennettava vähintään 2500 mm päähän. Jos esteet ovat korkeampia, yksikkö on asennettava vähintään 3 000 mm päähän.

Jos yksikkö asennetaan noudattamatta minimietäisyyksiä seiniin ja/tai, pystysuoriin esteisiin, kuuman ilman uudelleenkierto ja/tai riittämätön virransyöttö ilmajäähdytteiseen jäähdyttimeen voi saada aikaan suorituskyvyn ja tehokkuuden vähenemisen.

Mikroprosessorin ansiosta yksikkö kykenee mukautumaan uusiin käyttöihin tarjoamalla käytettävissä olevan maksimaalisen kapasiteetin määrätyissä olosuhteissa, vaikka sivuun jäävä etäisyys olisikin suositeltua pienempi, lukuun ottamatta tilanteita joissa käyttöolosuhteet vaikuttavat henkilökunnan turvallisuuteen tai yksikön luotettavuuteen. Kun yksi tai useampi yksikkö asetetaan vierekkäin, jätä vähintään 3 600 mm etäisyys jäähdyttimen penkkien välille.

Lisäratkaisuja varten, käänny valmistajan edustajan puoleen.

Melusuoja

Kun melutasot vaativat erityistä tarkastusta, eristä yksikkö jalustasta lähtien asettamalla tärinää estäviä osia oikealla tavalla (toimitetaan lisävarusteina). Joustavat liitokset on asennettava myös vesiliitoksiin.

Vesiputket

Putkissa on oltava mahdollisimman pieni määrä käänteitä ja pystysuoria suunnanvaihtoja. Tällä tavoin asennuskustannukset vähenevät huomattavasti ja järjestelmän suorituskyky paranee.

Vesijärjestelmässä tulee olla:

1. Tärinää estävät asennukset, jotka vähentävät tärinän siirtymistä rakenteeseen.
2. Eristysventtiilit yksikön eristämistä varten vesijärjestelmästä huoltotoimenpiteitä varten.
3. Virtausmittari.
4. Manuaalinen tai automaattinen ilmanpoistolaite järjestelmän korkeimmalla kohdalla ja veden tyhjennyslaite matalimmalla kohdalla.
5. Höyrystin ja lämmöntalteenottolaite, joita ei ole asetettu järjestelmän korkeimpaan kohtaan.
6. Sopiva laite, joka kykenee pitämään vesijärjestelmän paineistettuna (paisuntasäiliö jne.).
7. Veden paine- ja lämpömittarit, jotka avustavat käyttäjää kunnostus- ja huoltotoimenpiteiden aikana.

Kuva 4 - Tilan minimivaatimukset

1. Suodatin tai laite, joka poistaa hiukkaset nesteestä. Suodattimen käyttö pidentää höyrystimen ja pumpun käyttöikää auttamalla vesijärjestelmää pysymään parhaassa kunnossa.
2. Höyrystimeen kuuluu sähkövastus temostaatilla, joka suojaa veden jäätymiseltä kun ympäristön minimilämpötila on -25°C. Kaikkia muita yksikön ulkopuolisia vesiputkia/vesilaitteita tulee näin ollen suojata jäätymistä vastaan.

3. Vesi on tyhjennettävä lämmön talteenottolaitteesta talveksi, ellei vesipiiriin lisätä prosenttiarvoltaan sopivaa etyleeniglykoli seosta.

4. Jos yksikkö joudutaan vaihtamaan, koko vesijärjestelmä on tyhjennettävä ja puhdistettava ennen uuden yksikön asentamista. Ennen uuden yksikön käynnistämistä on suositeltavaa suorittaa säännöllinen veden testaus ja sopivat kemialliset käsittelyt.

5. Mikäli vesijärjestelmään lisätään glykolia jääytymisenestoaineeksi, varmista, että imupaine on matala. Yksikön suorituskyky tulee olemaan alhaisempi ja paineen laskut suurempia. Kaikki yksikön suojausjärjestelmät, kuten jääytymisenestoaine ja matalapaineelta suojaaminen tulee säätää uudelleen.
6. Ennen vesiputkien eristämistä tarkista, ettei vuotoja ilmene.

Kuva 5 - Vesiputkien liitäntä höyrystimeen

1. Manometri
2. Letkuliitin
3. Virtausmittari

4. Lämpötila-anturi

5. Eristysventtiili

6. Pumppu
7. Suodatin

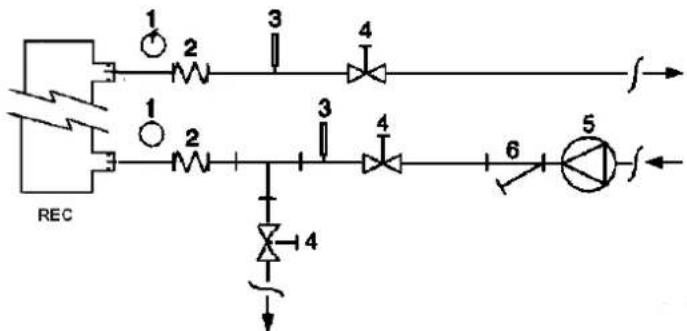

Kuva 6 - Vesiputkien liitäntä lämmöntalteenottoon tarkoitetuilla lämmönvaihtimilla

1. Manometri
2. Letkuliitin

3. Lämpötila-anturi

4. Eristysventtiili

5. Pumppu
6. Suodatin

ollen vähentää korroosio-, eroosio-, kalkin muodostumisriskiä jne..Tarkoituksenmukaisin veden käsittely on määriteltävä paikallisesti, järjestelmän ja veden ominaisuuksien perusteella. Valmistaja ei vastaa mahdollisista laitteistolle syntyneistä vahingoista tai toimintahäiriöistä, jotka johtuvat suorittamatta jätetystä tai vääärästä veden käsittelystä.

Veden käsittely

Puhdista vesipiiri ennen yksikön käynnistämistä. Lika, kalkki, korroosiojäämät ja muut materiaalit voivat kerääntyä lämmönvaihtimen sisäpuolelle vähentäen sen lämmönvaihtokykyä. Myös paineenlasku voi lisääntyä vähentämällä veden virtausta. Sopiva veden käsittely voi näin

Taulukko 1 - Hyväksyttävät veden laaturajat

pH (25°C)	6,8÷8,0		Kokonaiskovuus (mg CaCO_3 /l)	< 200
Sähköinen johtavuus μS/cm (25°C)	<800		Rauta (mg Fe / l)	< 1,0
Kloridi-ioni (mg Cl−/l)	<200		Solfuri-ioni (mg S^2 /l)	Ei mikään
Sulfaatti-ioni (mg SO_4^2- /l)	<200		Ammoniumioni (mg NH_4^+ /l)	< 1,0
Emäksisyys (mg CaCO_3 /l)	<100		Piihappo (mg SiO_2 /l)	< 50

Lämmöntalteenoton lämmönvaihtimien jäätymisenestosuoja ja höyrystin

Kaikki höyrystimet on varustettu termostaattisesti ohjatulla sähkövastuksella, joka antaa sopivan jäätymisenestosuojan -25°C minimilämpötiloissa. Jos lämmönvaihtimet ovat täysin tyhjiä ja puhdistettu jäätymisenestoaineella, myös muita menetelmiä voidaan käyttää jäätymistä vastaan.

Kun järjestelmän kokonaissuunnitelmaa tehdään, kaksi tai useampi seuraavassa kuvattu suojausmenetelmä tulee ottaa huomioon:

Veden jatkuva virtaus putkien ja lämmönvaihtimien sisällä

- Sopivan glykolimäärän lisäys vesipiirin sisälle.

- Ulkoisten putkien lämpöeristys ja ylimääräinen lämmitys - Lämmönvaihtimen tyhjennys ja puhdistus talvikuukausina

Asentajan ja/tai paikallisen huoltohenkilökunnan vastuulla on jäätymisenestomenetelmien käyttö. Varmista, että jäätymisenestoon liittyvät oikeat huoltomenetelmät suoritetaan. Edellä kuvattujen ohjeiden noudattamatta jättäminen voi vahingoittaa yksikköä. Takuu ei kata jäätymisestä aiheutuvia vahinkoja.

Virtaussäätimen asennus

Jotta riittävä veden virtaus voidaan taata koko höyrystimessä, virtaussäätimen asennus vesipiriilin on tärkeää ja se voidaan asettaa sisäänmenossa tai ulostulossa oleviin vesiputkiin. Virtaussäätimen tarkoituksena on pysäyttää yksikkö jos veden virtaus keskeytyy, suojaamalla höyrystintä näin jäätymiseltä.

Valmistaja toimittaa tarkoituksenmukaisen virtaussäätimen lisävarusteena.

Tämä siipityyppinen virtaussäädin soveltuu jatkuvaan ulkokäyttöön putkien halkaisijalla (IP67) 1" - 6".

Virtaussäädin on varustettu puhtaalla kosketuspinnalla, joka tulee liittää sähköisesti sähkökaaviossa osoitettuihin kohtiin.

Virtaussäädin on säädettävä siten, että se kytkeytyy kun höyrystimestä saapuva vesi laskee 50% alle nimellisvirtauksen.

Lämmöntalteenotto

Yksiköt voidaan varustaa haluttaessa myös lämmöntalteenotolla.

Tähän järjestelmään asennetaan vesijäähdytteinen lämmönvaihdin, joka sijaitsee kompressorin tyhjennysputkessa ja tarkoituksenmukainen lauhdutuspaineen ohjauslaite.

Jotta kompressorin toiminta voitaisiin taata sen kuoren sisällä, lämmönpalautusyksiköt eivät toimi, jos veden lämpötila on alle 28°C. Laitteiston suunnittelijan ja chillerin asentajan vastuulla on taata, että kyseistä arvoa noudatetaan (esimerkiksi käyttämällä uudelleenkierron ohitusventtiiliä)

Sähkölaitteisto

Yleiset ominaisuudet

Kaikki yksikön sähkökytkennät on suoritettava voimassa olevien lakien ja määräysten mukaisesti.

Kaikki asennus-, ohjaus- ja huoltotoimenpiteet on suoritettava ammattitaitoisen henkilöstön puolesta.

Tutustu hankkimaasi yksikköön kuuluvaan erityiseen sähkökaavioon. Jos sähkökaaviota ei ole yksikössä tai jos se on hukkunut, ota yhteyttä valmistajan edustajaan joka lähettää siitä kopion.

Jos sähkökaavion ja paneelin/sähköjohtojen välillä ilmenee ristiriitaisuuksia, ota yhteyttä valmistajan edustajaan.

Käytä yksinomaan kuparijohtoja, sillä muussa tapauksessa.

ylikuumenemista tai korroosiota saattaa syntyä liitoskohdissa, joka voi vahingoittaa yksikköä.

Interferenssien välttämiseksi, kaikki ohjauskaapelit on liitettävä erikseen sähkökaapeleihin nähden. Kyseistä toimintaa varten käytä erilaisia sähköjohtoja.

Ennen yksikön huoltoa, avaa yleinen pääkatkaisin yksikön päävirran syötössä.

Kun yksikkö on sammutettu, mutta katkaisin on suljetussa asennossa, käyttämättömissä piireissä on kuitenkin virta päällä.

Älä koskaan avaa kompressorin kytkentäliitinryhmää ennen kuin yksikön yleiskatkaisin on avattu.

Yksi- ja kolmivaihekuormitusten samanaikaisuus ja eri vaiheiden välinen epätasapainoisuus voi aiheuttaa jopa 150mA vuotoja maahan mallistoon kuuluvien yksikköjen vakiotoiminnan aikana.

Jos yksikköön kuuluu laitteita, jotka saavat aikaan korkeampia jänniteyliaaltoja (kuten VFD ja vaiheen katkaisu), maahan suuntaavat vuodot voivat nousta paljon korkeampiin arvoihin (noin 2 ampeeria).

Sähkövirran syöttöjärjestelmän suojukset on suunniteltava edellä mainittujen arvojen mukaisesti.

Käyttö

Koneenkäyttäjän vastuu

On oleellista, että koneenkäyttäjää koulutetaan kunnolla ja perehdytetään järjestelmän toimintaan ennen yksikön käyttöä. Tämä ohjekirjan lukemisen jälkeen, käyttäjän on opiskeltava mikroprosessorin käyttöohje ja sähkökaavio käynnistyksen, toiminnan, pysäytyksen ja kaikkien turvalaitteiden toimintajaksojen ymmärtämiseksi.

Yksikön ensimmäisen käynnistysvaiheen jälkeen, valtuutettu teknikko on käytettävissä vastaamaan mihin tahansa kysymykseen ja antamaan toimintaan liittyviä ohjeita.

Käyttäjän on kirjattava muistiin jokaiseen asennettuun yksikköön liittyvät tiedot. Myös kaikki säännölliset huolto- ja palvelutoiminnat vaativat muistiin kirjaamista.

Jos käyttäjä huomioi epätavallisia tai poikkeavia käyttötiloja, hänen on käännyttävä valmistajan valtuuttamaan tekniseen huoltoon.

Vakiohuolto

Minimihuollot on Iueteltu taulukossa 2.

Huolto ja rajoitettu takuu

Kaikki yksiköt on testattu tehtaalla ja niille annetaan takuu 12 kuukauden ajaksi ensimmäisestä käynnistyksestä tai 18 kuukauden ajaksi toimituspäivästä lähtien.

Nämä yksiköt on kehitetty ja valmistettu korkeimpia laatustandardeja noudattamalla takaamalla näin virheettömiä toimintavuosia. On kuitenkin tärkeää, että sopiva ja säännöllinen huolto suoritetaan tässä ohjekirjassa annettujen menetelmien ja koneiden huoltoon liittyvien oikeiden huoltomenetelmien mukaisesti.

Solmi huoltosopimus valmistajan valtuuttaman huoltopalvelun kanssa, jotta tehokas ja ongelmaton takuu voidaan taata henkilökuntamme kokemuksen ja pätevyyden ansiosta.

Pidä lisäksi mielessä, että yksikkö vaatii huoltoa myös takuuvaiheen aikana.

Ota huomioon, että yksikön väärä käyttö esimerkiksi sen käyttörajojen ulkopuolella tai huollon puute tässä käyttöohjeessa osoitetulla tavalla mitätöi takuun.

Noudata seuraavia kohtia erityisesti takuurajoitusten noudattamiseksi: 1. Yksikkö ei voi toimia määrättyjen rajojen ulkopuolella

1. Virransyötön on oltava jänniterajojen sisäpuolella ja ilman jänniteyliaaltoja tai äkillisiä jännitteen muutoksia.

2. Kolmivaihesyötössä vaiheiden välillä ei saa olla yli 3% epävakaisuutta. Yksikön on oltava sammutettuna, kunnes sähkövika korjataan.

3. Älä kytkе irti tai nollaa turvalaitetta mistään syystä oli kyseessä sitten mekaaninen, sähköinen tai elektroninen turvalaite.

4. Hydraulipiirin täytössä käytetyn veden on oltava puhdasta ja käsitelty oikein. Mekaaninen suodatin on asennettava höyrystimen sisäänmenoa lähimpänä olevaan kohtaan.

5. Ellei tilaushetkellä ole toisin sovittu, höyrystimen veden virtaus ei saa koskaan ylittää 120% nimelliskapasiteetista ja olla alle 80% sen alle.

Säännöllisesti suoritettavat tarkastukset ja sovellusten käynnistäminen paineistettuna

Yksikön kuuluvat Eurooppalaisen direktiivin PED 97/23/EY määrittelemään luokkaan IV.

Jotkut paikalliset määräykset vaativat tämän luokan chillereille säännöllistä tarkastusta valtuutetun yrityksen puolesta. Tarkista asennuspaikassa voimassa olevat vaatimukset.

Taulukko 2 - Säännöllisten huoltojen ohjelma

Toimenpiteiden luettelo	Viikoittain	Kuukausittai n (Huomautus 1)	Vuosittain/ka usiluontoiset (Huomautus 2)
Yleistä:
Käyttötietojen luenta (Huomautus 3)	X
Silmämääräinen tarkastus mahdollisia vahinkoja ja/tai löystymisiä varten		X
Lämpöeristyksen kunnon tarkastus			X
Puhdistus ja maalaus tarvittaessa			X
Veden analyysi (6)			X
Virtausmittarin toiminnan tarkastus		X
Sähköjärjestelmä:
Ohjausjakson tarkastus			X
Kontaktorin kulumisen tarkastus - vaihda tarvittaessa			X
Kaikkien sähköpäätteiden oikean kireyden tarkastus - kiristä tarvittaessa			X
Sähköisen ohjauspaneelin sisäinen puhdistus			X
Osien silmämääräinen tarkastus mahdollisten ylikuumenemisen merkkien varalt		X
Kompressorin ja sähkövastuksen tarkastus		X
Kompressorin moottorin eristyksen mittaaminen Meggeriä käyttämällä			X
Jäähdytyspiiri:
Mahdollisen jäähdytysainevuotojen tarkastus		X
Jäähdytysaineen virtauksen tarkastus tarkastuslasin kautta - tarkastuslasin o täynnä	X
Kuivaussuodattimen paineen laskun tarkastus		X
Oljysuodattimen paineen laskun tarkastus (huomautus 5)		X
Kompressorin aiheuttamien tärinöiden tarkastus			X
Kompressorin öljyn happamuuden analysointi (7)			X
Jäähdyttimen osa:
Jäähdyttimen penkkien puhdistus (Huomautus 4)			X
Puhaltimien oikean kireyden tarkastus			X
Jäähdyttimen penkin siipien tarkastus - irrota tarvittaessa			X

Huomautuksia:

1. Kaikki viikottaiset toimenpiteet sisältyvät kuukausittaisiin toimenpiteisiin.

2. Kaikki viikoittaiset ja kuukausittaiset toimenpiteet sisältyvät vuosittaisiin (tai kauden alussa suoritettaviin) toimenpiteisin.

3. Yksikön käyttöarvot voidaan lukea päivittäin noudattamalla korkeita tarkastusarvoja.

4. Tiloissa joissa on korkea ilmassa lejuvien hiukkasten määrä, jäähdyttimen penkin tiheämpi puhdistus voi olla tarpeen.

5. Vaihda öljynsuodatin kun siihen liittyvä paineen lasku saavuttaa 2,0 baria.

6. Tarkista mahdollisten sulaneiden metallien paikallaolo.

7. TAN (Happojen kokonaismäärä): ≤0,10 ; ei miltään toimenpidettä

0,10 ja 0,19 välillä: vaihda haponkestävät suodattimet ja tarkasta uudelleen 1000 käyttötunnin jälkeen. Jatka suodattimien vaihtoa, kunnes TAN laskee alle 0,10.

0,19 : vaihda öljyt, öljysuodatin ja öljyn kuivatussuodatin. Tarkista säännöllisin väliajoin.

Käytettyyn jäähdytysaineeseen liittyviä tärkeitä tietoja

Tämä tuote sisältää Kioton protokollan aiheena olevaa fluorikaasua. Älä päästä kaasua ilmakehään.

Jäähdytysaineen tyyppi: R134a

Arvo GWP(1): 1430

(1)GWP = lämmitysteho globaali

Vakiotoiminnalle vaaditun jäähdytysaineen määrä on osoitettu yksikön arvokilvessä.

Yksikössä olevan jäähdytysaineen todellinen määrä osoitetaan hopeistetulla tangolla sähköpaneelin sisällä.

Eurooppalaisen tai paikallisen lainsäädännön mukaisesti säännölliset tarkastukset voivat olla tarpeen jähdytysaineen mahdollisten vuotojen paikantamiseksi.

Tehtaassa ja kentällä täytettyjen yksiköiden ohjeet

(Käytettyyn kylmääineeseen liittyviä tärkeitä tietoja)

Kylmäjärjestelmässä käytetään kasvihuonefluorikaasuja.

Älä päästä kaasuja ilmakehään.

1 Täytä tuotteen mukana toimitettu kylmäaineen täyttämistä koskeva tarra pysyvällä musteella seuraavien ohjeiden mukaisesti:

- kunkin piirin (1; 2; 3) kylmäaineen täyttömäärä

- kylmäaineen kokonaistäyttömäärä (1 + 2 + 3)

- laske kasvihuonekaasupäästöt seuraavan kaavan mukaan:

kylmäaineen ilmaston lämpenemispotentiaali (GWP) x kylmäaineen kokonaistäyttömäärä (kg) / 1000

a sisältää kasvihuonefluorikaasuja

b piirinumero

c tehtaan täyttömäärä

d kentän täyttömäärä

e kunkin piirin kylmäaineen täyttömäärä (piirien numeron mukaan)

f kylmäaineen kokonaistäyttömäärä

g kylmäaineen kokonaistäyttömäärä (tehdas + kenttä)

h kylmäaineen kokonaistäyttömäärän kasvihuonekaasupäästöt ilmaistuna vastaavina hillidioksiditonneina (CO2)

m kylmäainetyyppi

n GWP = Global Warming Potential (ilmaston lämpenemispotentiaali)

p yksikön sarjanumero

2 Täytetyn tarran on oltava sähköpaneelin sisäpuolella.

Eurooppalaisen tai paikallisen lainsäädännön mukaisesti säännölliset tarkastukset voivat olla tarpeen kylmäaineen mahdollisten vuotojen paikantamiseksi. Ota yhteyttä jälleenmyyjään lisätietoja varten.

HUOMAA

Euroopassa järjestelmän kylmäaineen kokonaistäyttömäärän kasvihuonekaasupäästöjä

vastaavina hiilidioksiditonneina (CO₂) ilmaistuna käytetään huoltovälien määrittämiseen.

Noudata soveltuvaa lainsäädäntöä.

Kasvihuonekaasupäästöjen laskemiseen käytetty kaava:

kylmäaineen ilmaston lämpenemispotentiaali (GWP) x kylmäaineen kokonaistäyttömäärä (kg) / 1000

Käytä kasvihuonekaasutarrassa mainittua GWP-arvoa. GWP-arvo

perustuu IPCC:n neljänteen arviointiraporttiin. Käyttöoppaassa mainittu GWP-arvo saattaa olla vanhentunut (esim. perustuu IPCC:n kolmanteen arviointiraporttiin).

Ota yhteyttä jälleenmyyjään lisätietoja varten.

Hävittäminen

Yksikkö on valmistettu metalli-, muovi- ja elektronisista osista. Kaikki nämä osat on hävitettävä asiaan liittyvien voimassa olevien paikallisten lakien mukaisesti.

Lyijyakut on kerättävä ja toimitettava erityisiin jätteiden keräyspisteisiin.

Öljy on kerättävät ja toimitettava erityisiin jätteiden keräyspisteisiin.

Tämä ohjekija toimii teknisenä tukena elkä sitä tule pitää sitovana. Sisältöä ei voi pitää eksplisitisesti tai implisitisesti täydellisenä, tarkkana tai luotettavana. Kaikkia sinä olevia tietoja ja ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta. Tilaushetkellä annettuja tietoa pidetään lopullisina.

Valmistaja ei vastaa mahdollisista suorista tai epäsuorista vahingoista, sanan laajassa merkityksessä, jotka johtuvat tai liittyvät tämän ohjekirjan käyttöön ja/tai tulkitsemiseen.

Varaamme oikeuden tehdä suunnitteluun ja rakenteeseen fittyviä muutoksia ilman eilistä ilmoitusta. Näin ollen kannessa oleva kuva ei ole sitova.

Freecooling-toiminnolla varustetut versiot

Freecooling-yksiköissä on lisäkierukoita rakennuksesta tulevan nesteen esijäähdyttämiseen ja kokonaistehon parantamiseen tyhjentämällä kompressorit, kunnes ne pysähtyvät kokonaan ympäristöolosuhteiden niin salliessa. Veden virtaus voidaan ohjata lisäkierukoihin, jos ulkolämpötila laskee paluuveden lämpötilan alapuolelle kolmitieventtiilillä (tai kahdella yksitieventtiilillä jäähdyttimen koosta riippuen).

Freecooling-toiminto voidaan käynnistää sähköpaneelin ohjausyksikköön asennetulla QFC-kytkimellä. Kun Freecooling-toiminto on käynnistetty, yksikön ohjain hallitsee automaattisesti vesiventtiilien toimintaa. Järjestelmä ohjaa myös tuulettimien toimintaa ja maksimoi Freecooling-toiminnon tehon.

HUOMIO

Vesijärjestelmä TULEE täyttää oikealla veden ja glykolin suhteella.Käyttäjän vastuulla on taata oikea veden ja glykolin suhde.Takuu ei kata Freecooling-kierukoiden jäätymisestä aiheutuvia vaurioita.

HUOMIO

Asenna virtauskytkimet vesipumpun lukolla järjestelmän veden virtauksen tunnistamiseksi.

HUOMIO

Freecooling-kierukoiden ja haihduttimen putkien vaurioitumisen estämiseksi yksikön vedenottoputkeen tulee asentaa suodatin. Suodattimen silmukan koko saa olla enintään 0,5 mm.

Olemassa on kahdenlaisia Freecooling-ohjausjärjestelmiä:

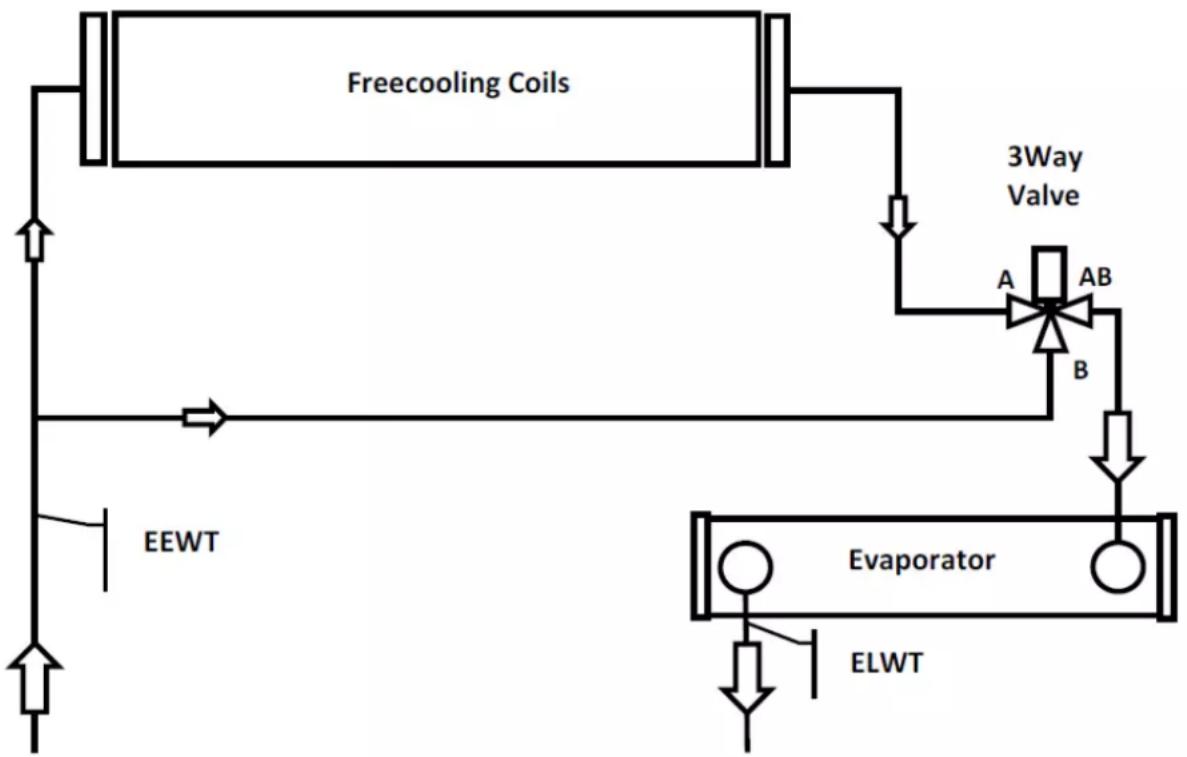

Freecooling-järjestelmä 3-tieventtiilillä

EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils	Freecooling-kierukat
3 Way Valve	3-tieventtiili
EEWT	Veden sisäänmenon lämpötila-anturi
Evaporator	Haihdutin
ELWT	Ulostulevan veden lämpötila-anturi

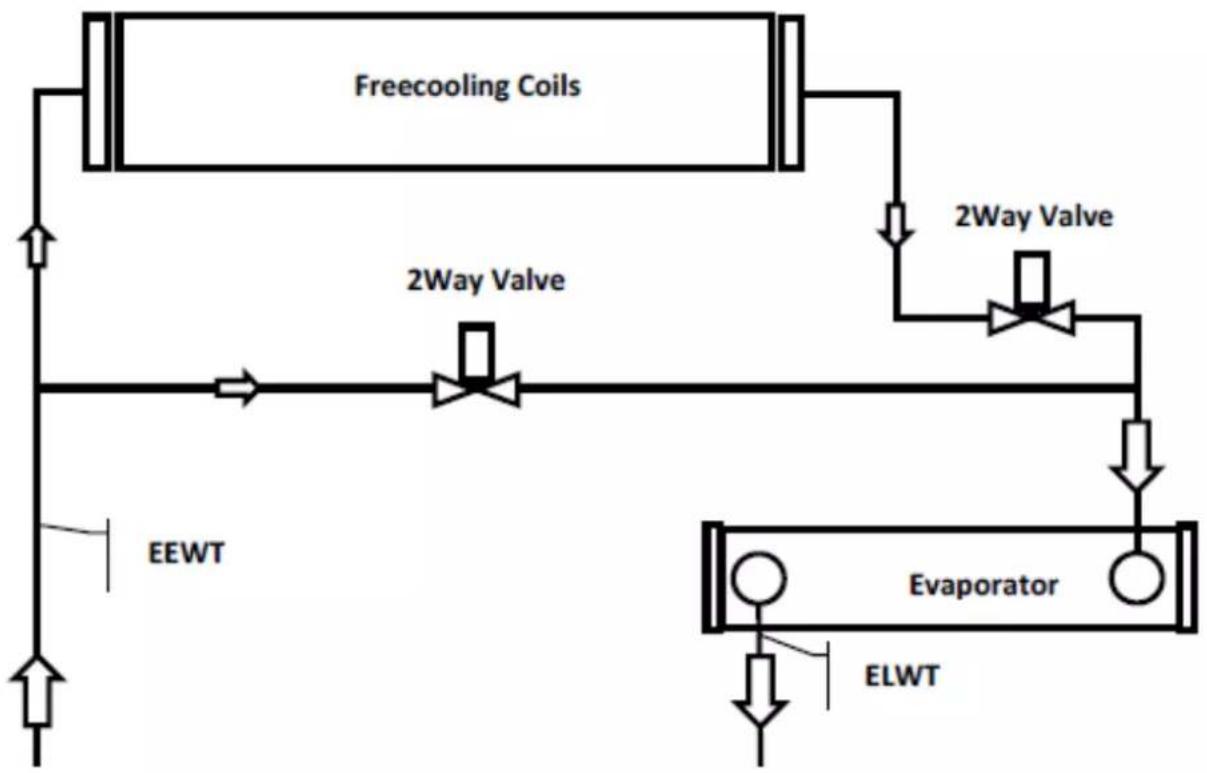

Freecooling-järjestelmä 2-tieventtiilillä

EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

Freecooling coils	Freecooling-kierukat
2 Way Valve	2-tieventtiili
EEWT	Veden sisäänmenon lämpötila-anturi
Evaporator	Haihdutin
ELWT	Ulostulevan veden lämpötila-anturi

Järjestelmän vaihtoa hallitsee sisäänrakennettu yksikön ohjain käyttöolosuhteiden ja yksikön tilan mukaan. Veden sivupaineen laskut poikkeavat talvi- ja kesäkäytössä, jolloin jäähdyttimen virtauksessa voi olla eroja. Varmista, että kesä- ja talvikäytön minimija maksimivirtaus on virtausrajojen sisällä (katso ohjekirja).

ORYGINALNA INSTRUKCJA W JEZYKU ANGIELSKIM
