KÄYTTÖOHJE EWAD560TZPS DAIKIN

A - Tyypillinen jäähdytysjärjestelmä - veden syötöt ja poistot ovat suuntaa-antavia. Katso tarkat vesilitäntöihin liittyvät tiedot koneen mitoituspiirroksista.

B - Tyypillinen lämmöntalteenotolla varustettu jäähdytysjärjestelmä - veden syötöt ja poistot ovat suuntaa-antavia. Katso tarkat vesiliitäntöihin liittyvät tiedot koneen mitoituspiirroksista.

Tämä käyttöohje on tärkeä ammattitaitoista henkilöstöä tukeva dokumentaatio, joka ei kuitenkaan koskaan voi korvata itse henkilökuntaa.

Kiitämmesinua tämän jäähdyttimen hankinnasta.

LUE TÄMÄ KÄYTTÖOHJE HUOLELLISESTI LÄPI ENNEN KUIN RYHDYT YKSIKÖN ASENNUKSEEN JA KÄYNNISTYKSEEN.

VÄÄRIN TEHTY ASENNUS VOI AIHEUTTAA SÄHKÖISKUJA, OIKOSULKUJA, MENETYKSIÄ, TULIPALON TAI MUITA LAITTEISTOLLE KOITUVIA VAHINKOJA TAI HENKILÖVAHINKOJA. YKSIKÖN SAA ASENTAA VAIN AMMATTITAITOINEN KÄYTTÄJÄ/TEKNIKKO.

YKSIKÖN SAAVAT KÄYNNISTÄÄ VAIN VALTUUTETUT JA PÄTEVÄT AMMATTILASET. KAIKKI TOIMENPITEET ON SUORITETTAVA PAIKALLISTEN LAKIEN JA MÄÄRÄYSTEN MUKAISESTI.

YKSIKÖN ASENNUS JA KÄYNNISTYS ON EHDOTTOMASTI KIELLETTY ELLEIVÄT KAIKKI TÄMÄN OHJEKIRJAN OHJEET OLE SELVIÄ.

JOS EPÄILYKSIÄ SYNTYY, OTA YHTEYTTÄ VALMISTAJAN EDUSTAJAAN TIETOJA JA NEUVOJA VARTEN.

Kuvaus

Hankkimasi yksikkö on "ilmajäähdytin", veden (tai glykolivesiseoksen) jäähdytykseen suunniteltu kone seuraavassa annettujen rajoitusten sisällä. Yksikön toiminta perustuu höyryn puristukseen, jäähdytykseen ja haihdutukseen käänteisen Carnot -prosessin mukaisesti.

Pääosat ovat:

• ruuvikompressori jäähdyttävän höyrypainen nostamiseksi haihdutuspaineesta jäähdytyspaineeseen
• höyrystin, jossa matalapaineinen nestemäinen jäähdytysaine haihtuu veden jäähdyttämiseksi
• lauhdutin, jossa korkeapaineinen höyry tiivistyy poistamalla ilmakehään jäähdytetystä vedestä poistetun lämmön ilmajäähdytteisen lämmönvaihtimen ansiosta.
• paisuntaventtiili, jonka avulla tiivistetyn nesteen painetta voidaan pienentää tiivistetystä paineesta jäähdytyspaineeseen.

Yleistietoja

Kaikki yksiköt toimitetaan sähkökaavioilla, sertifioiduilla piirroksilla, arvokilvellä ja vaatimuksenmukaisuusvakuutuksella varustettuna; nämä asiakirjat sisältävät kaikki hankittuun yksikköön kuuluvat tekniset tiedot ja NIITÄ ON PIDETTÄVÄ TÄMÄN OHJEKIRJAN OLENNAISENA JA OLEELLISENA OSANA.

Mikäli tämän ohjekirjan ja laitteistoon kuuluvan dokumentaation välillä ilmenee ristiriitaisuuksia, katso koneen mukana toimitetut asiakirjat. Jos epäilyksiä ilmenee, ota yhteyttä valmistajan edustajaan.

Tämän ohjekirjan tarkoituksena on antaa asentajalle ja ammattitaitoiselle käyttäjälle valmiudet yksikön oikeaan asennukseen, käyttöönottoon ja huoltoon vaarantamatta henkilötä, eläimiä ja/tai esineitä.

Yksikön vastaanottaminen

Tarkasta yksikkö vahinkojen varalta heti kun se toimitetaan lopulliseen asennuspaikkaan. Kaikki rahtikirjassa kuvatut osat on tutkittava ja tarkastettava.

Jos yksikössä ilmenee vahinkoja, älä poista vahingoittunutta materiaalia ja ilmoita vahingosta välittömästi huolintaliikkeelle ja pyydä heitä tarkastamaan yksikkö.

Tiedota vahingosta välittömästi valmistajan edustajalle lähettämällä mahdollisesti valokuvia, jotka voivat olla hyödyksi vastuun kartoittamisessa.

Vahinkoa ei saa korjata ennen kuin huolintaliikkeen edustaja on tarkastanut osan.

Ennen yksikön asentamista tarkista, että malli ja arvokilvessä osoitettu sähköjännite ovat oikeita. Vastuu yksikön hyväksynnän jälkeen syntyneistä vahingoista ei kuulu valmistajalle.

Käyttörajoitukset

Varastointi

Käyttöolosuhteiden on oltava seuraavien lukemien sisällä:

Ympäristön minimilämpötila : -20 °C

Ympäristön maksimilämpötila : 57 °C

Maksimi suhteellinen kosteus : 95 % ilman lauhdevettä

Minimilämpötilan alapuolella suoritettu varastointi voi vahingoittaa osia kun taas varastointi yli maksimilämpötilan voi saada turvaventtiilit korkeintaan auki. Varastointi ympäristössä jossa on lauhdevettä voi vahingoittaa sähköosia.

Käyttö

Käyttö on sallittu seuraavissa kuvissa "Käyttörajoitukset" osoitettujen rajojen sisällä.

Yksikköä saa käyttää 50 % ja 140 % välillä höyrystimen nimellisestä vedenvirtauksesta (vakiokäyttöolosuhteissa).

Osoitettujen rajojen ulkopuolella tapahtuva käyttö voi vahingoittaa yksikköä.

Jos et ole varma asiasta, ota yhteyttä valmistajan edustajaan.

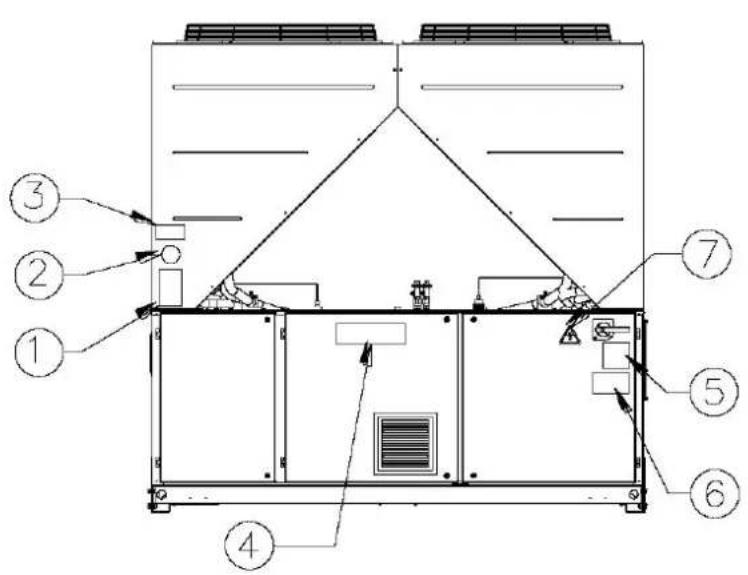

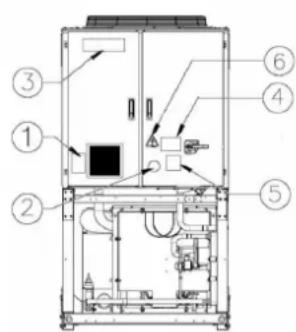

Kuva 1 - Sähköpaneeliin kiinnitettyjen tarrojen kuvaus

1 – Palamattoman kaasun symboli	5 – Kaapeleiden kiristyksen varoitus
2 – Kaasun tyyppi	6 – Sähköiskun vaaran symboli
3 – Valmistajan merkki	7 – Nosto-ohjeet
4 – Vaarallisen jännitteen symboli	8 – Yksikön tunnistuskilven tiedot

1 – Palamattoman kaasun symboli	5 – Kaapeleiden kiristyksen varoitus
2 – Kaasun tyyppi	6 – Vaarallisen jännitteen symboli
3 – Yksikön tunnistuskilven tiedot	7 – Sähköiskun vaaran symboli
4 – Valmistajan merkki	8 – Nosto-ohjeet

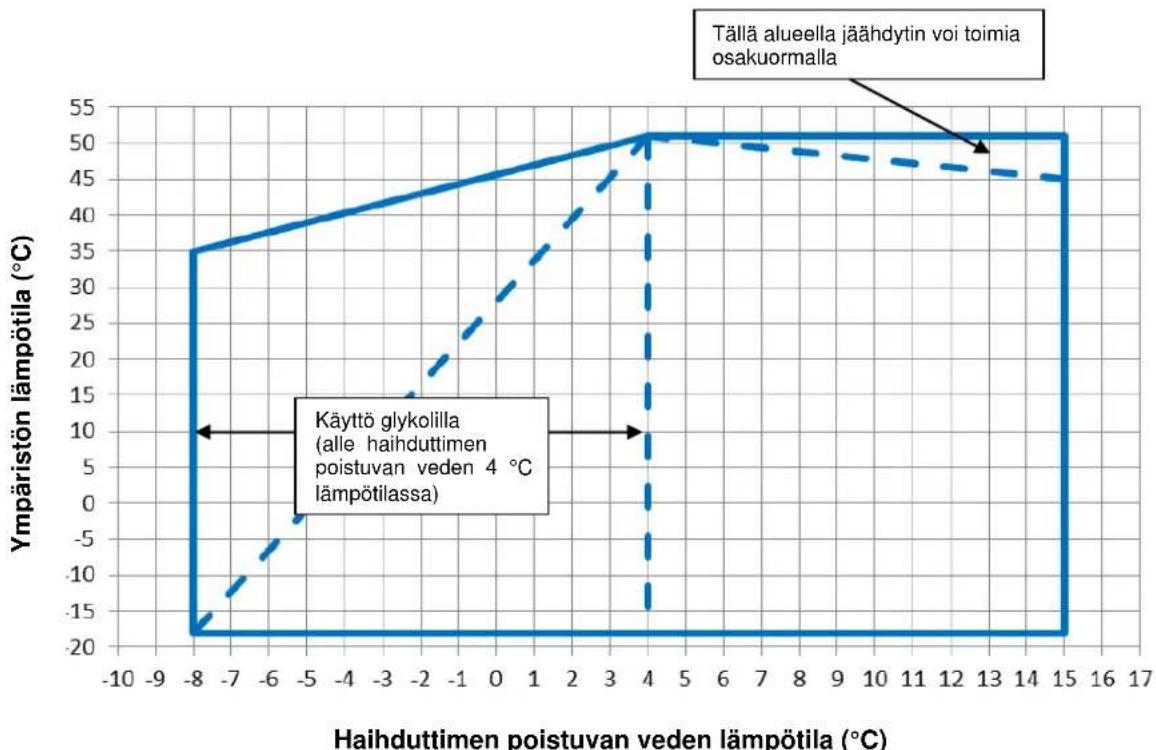

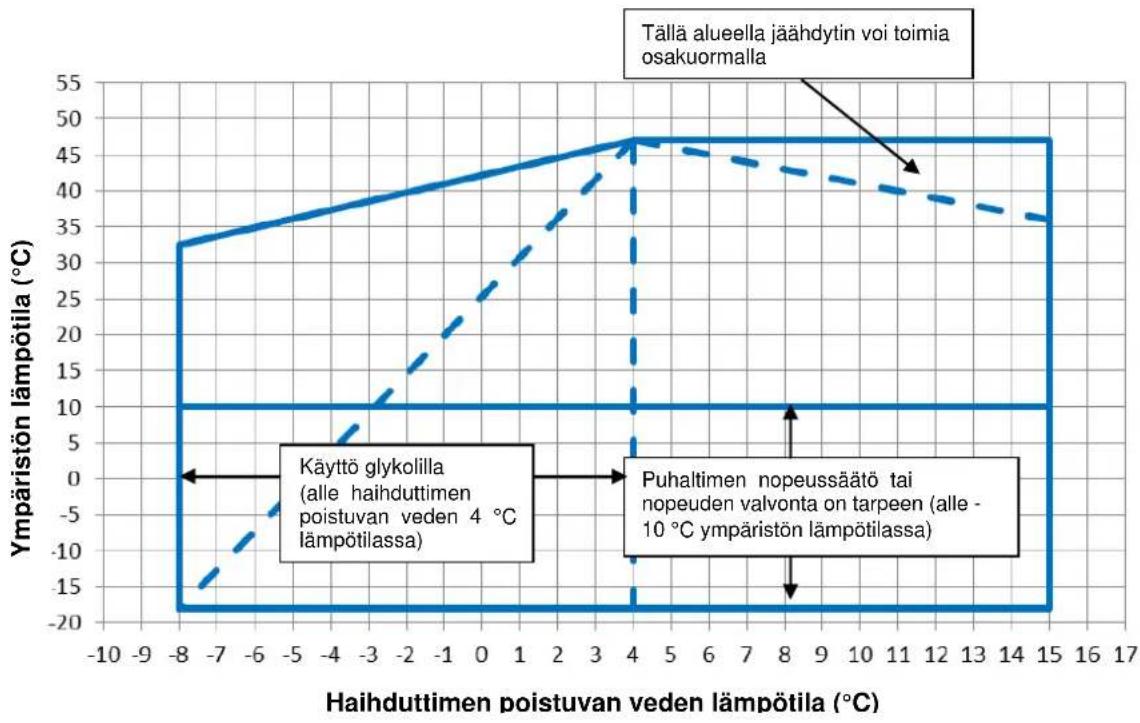

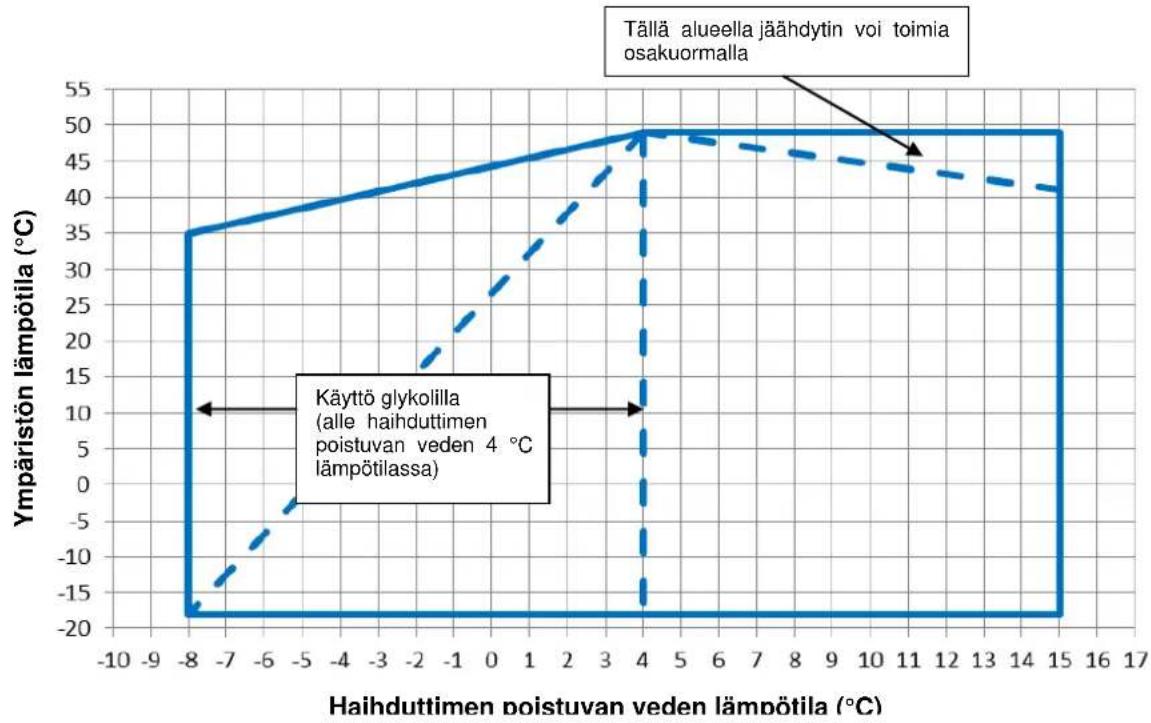

Kuva 2 - Käyttörajoitukset – Vakioteho

Kuva 3 - Käyttörajoitukset – Suurteho

Kuva 4 - Käyttörajoitukset – Superteho

Turvallisuus

Yksikkö on ankkuroitava tukevasti maahan.

Seuraavien ohjeiden noudattaminen on tärkeää:

• Yksikköä saa nostaa käyttämällä yksinomaan keltaisella merkittyjä kohtia jotka on kiinnitetty yksikön jalustaan.
• Sähköosiin ei saa mennä ellei yksikön pääkatkaisinta ole avattu ja sähkövirran syöttöä katkaistu.
• Sähköosiin meno on kielletty ellei eristävää lavaa käytetä. Älä mene sähköosiin jos paikalla on vettä ja/tai kosteutta.
• Lauhdutinosan terävät reunat ja pinta voivat aiheuttaa loukkaantumisia. Vältä suoraa kosketusta ja käytä tarkoituksenmukaisia suojaimia.
• Kytke sähkövirta pois päältä avaamalla pääkatkaisin ennen mitään jäähdytyspuhaltimeen ja/tai kompressoreihin suoritettavaa huoltotoimenpidettä. Tämän ohjeen noudattamatta jättäminen voi aiheuttaa vakavia henkilövahinkoja.
• Älä koskaan työnnä esineitä vesiputkiin kun yksikkö on liitetty järjestelmään.
• Mekaaninen suodatin tulee asentaa vesiputkeen, joka on liitetty lämmönvaihtimen sisäänmenoon.
• Yksikkö varustetaan turvaventtiileillä, jotka on asennettu jäähdytyspiirin korkea- ja matalapaineen puolille.

Liikkuvien osien suojusten irrottaminen on ehdottomasti kielletty.

Jos yksikkö pysähtyy äkillisesti, noudata ohjauspaneelin käyttöohjeessa annettuja ohjeita, joka kuuluvat osana lopulliselle käyttäjälle luovutettuun dokumentaatioon.

Asennus- ja huoltotoimenpiteiden suorittaminen on suositeltavaa yhdessä muiden henkilöiden kanssa. Jos tapaturmia tai ongelmia syntyy, toimi seuraavalla tavalla:

• Pysy rauhallisena.
• Paina hälytyspainiketta jos sellainen on asennuspaikalla.
• Siirrä loukkaantunut henkilö lämpimään tilaan, kauas yksiköstä ja aseta hänet lepoasentoon.
• Ota välittömästi yhteyttä rakennuksessa olevaan ensiavusta huolehtivaan henkilöstöön tai ensiapuun.
• Odota, kunnes ensiavusta huolehtivat henkilöt saapuvat paikalle äläkä jätä loukkaantunutta yksin.
• Anna ensiapuhenkilökunnalle kaikki tarvittavat tiedot.

Vältä jäähdyttimen asentamista alueille, jotka voivat olla vaarallisia huoltotoimenpiteiden aikana, kuten lava ilman kaiteita tai ohjauskiskoja tai alueet, jotka eivät täytä jäähdyttimen ympärille jätettävää tilavaatimusta.

Melu

Yksikkö saa aikaan melua, joka syntyy pääasiallisesti kompressorien ja puhaltimien kierrosta.

Jokaisen mallin melupäästö on määritelty myyntiasiakirjoissa. Jos yksikkö on asennettu, sitä käytetään ja huolletaan oikein, sen lähellä jatkuvasti toimiva laite ei vaadi minkäänlaisen erityisen melusuojuksen käyttöä.

Jos kyseessä on asennus erityisellä äänitasoon liittyvällä vaatimuksella, ylimääräisten meluäänien vaimentamiseen kuuluvien laitteiden asennus voi olla tarpeen.

Liikuttaminen ja nostaminen

Vältä yksikön iskemistä ja/tai heiluttamista kuljetusajoneuvolle noston/laskun ja liikuttamisen aikana. Työnnä tai vedä yksikköä yksinomaan jalustan kehikosta. Kiinnitä yksikkö kuljetusajoneuvon sisälle välttääksesi sen liikkumista, joka aiheuttaa vahinkoja. Toimi siten, ettei mikään yksikköön kuuluva osa putoa kuljetuksen ja lastauksen/poiston aikana. Kaikki sarjan yksiköt on varustettu keltaisella värillä osoitetuilla nostokohdilla. Vain näitä kohtia voidaan käyttää yksikön nostossa, seuraavassa kuvassa.

Käytä välipalkkeja välttääksesi lauhdutinpenkin vauriot. Aseta ne tuulettimen ritilöiden yläpuolelle vähintään 2,5 metrin etäisyydelle.

Nostoköysien ja välipalkkien on oltava riittävän kestäviä kannattamaan yksikköä turvallisesti. Tarkista yksikön paino siihen kuuluvasta arvokilvestä.

Yksikköä on nostettava erityisen varovaisesti ja huolella noudattamalla tarrassa annettuja nosto-ohjeita. Nosta yksikköä erittäin hitaasti pitämällä sitä täysin vaaka-asennossa.

Asemointi ja kokoaminen

Kaikki yksiköt on suunniteltu ulkokäyttöön ja asennettaviksi parvekkeille tai maahan. Ehtona on se, että asennuspaikalla ei ole esteitä, jotka voivat vähentää lauhdutinkierukoille virtaavan ilman määrää.

Yksikkö on asennettava tukevalle perustalle joka on täysin vaaitettu. Jos yksikkö asennetaan parvekkeelle tai katolle, painoa jakavien palkkien asennus saattaa olla tarpeen.

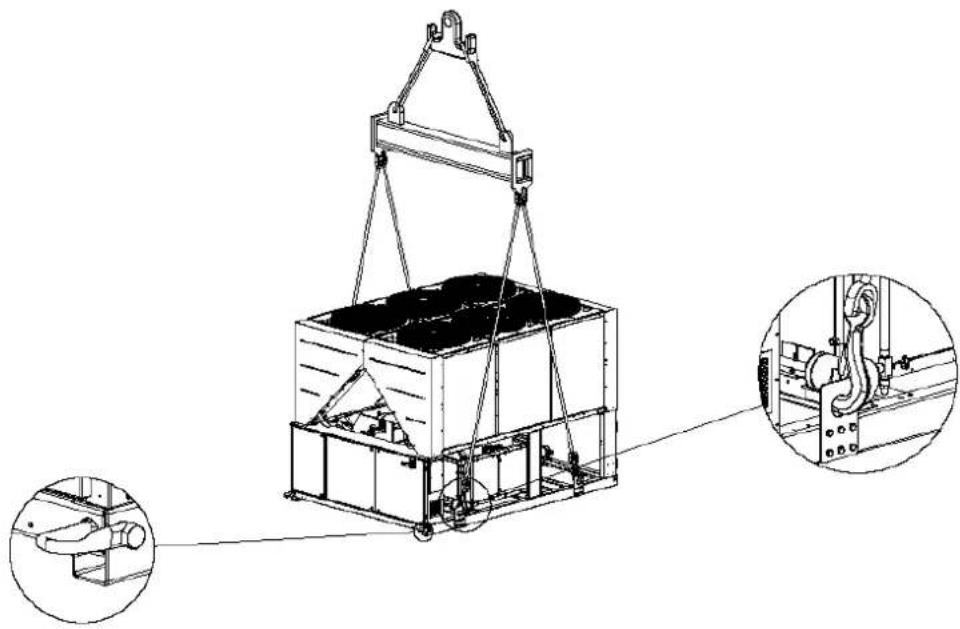

Kuva 5 - Yksikön nostaminen

1 Kompressoriyksikkö – “V”:n muotoiset kierukat

4-5 puhaltimen versio

6-14 puhaltimen versio
(Piirros näyttää ainoastaan 6-puhaltimen version. Nostotapa on sama 6-8-10-12-14 puhaltimen versiolla)

Maahan asentamiseen tarkoitetun perustan on oltava kestävää sementtiä, minimipaksuudeltaan 250 mm ja yksikköön nähden leveämpi, jotta se kykenee kannattelemaan sen painoa.

Jos yksikkö asennetaan paikkaan, johon henkilöillä tai eläimillä on helppo pääsy, asenna suojaritilöitä lauhduttimen ja kompressorin päälle.

Parhaan suorituskyvyn takaamiseksi asennuspaikalla, noudata seuraavia varotoimenpiteitä ja ohjeita:

Vältä ilman uudelleenkiertoa.

• Varmista, ettei oikealle ilmankierrolle ole esteitä.
• Varmista, että perustukset ovat kestäviä ja vankkoja melun ja tärinän vähentämiseen.
• Vältä yksikön asentamista erittäin pölyisiin tiloihin vähentääksesi lauhdutinkierukoiden saastumista.
• Järjestelmässä olevan veden on oltava erityisen puhdasta ja kaikki öljy- ja ruostejäämät on poistettava. Mekaaninen vesisuodatin on asennettava yksikköön menevään putkeen.

Tilan minimivaatimukset

On ehdottoman tärkeää noudattaa kaikissa yksiköissä annettuja minimietäisyyksiä, jotta lauhdutinkierukoiden ihanteellinen ilmanvaihto voitaisiin taata.

Kun päätät mihin yksikkö asennetaan, jotta oikea ilmavirtaus

voitaisiin taata, ota huomioon seuraavat tekijät:

Vältä kuuman ilman uudelleenkiertoa.

- Vältä riittämättömän ilman syöttöä ilmajäähdytteiselle lauhduttimelle.

Molemmat olosuhteet voivat aiheuttaa jäähdytyspaineen nousun, joka vähentää energiatehokkuutta ja jäähdytyskykyä.

Yksikön jokaiselle sivulle on päästävä asennuksen jälkeisten huoltotoimenpiteiden suorittamiseksi. Kuva 3 näyttää vaadittavan vähimmäistilan.

Ilman vertikaalista poistoa ei saa tukkia.

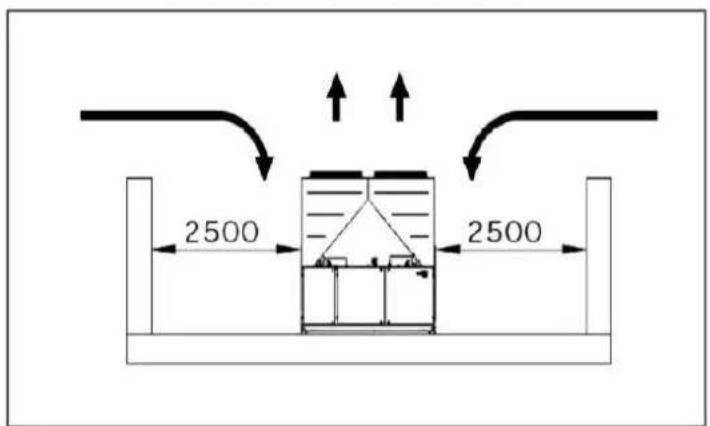

Jos yksikköä ympäröi sen kanssa saman korkuiset seinät tai esteet, se on asennettava vähintään 2500 mm etäisyydelle niistä.

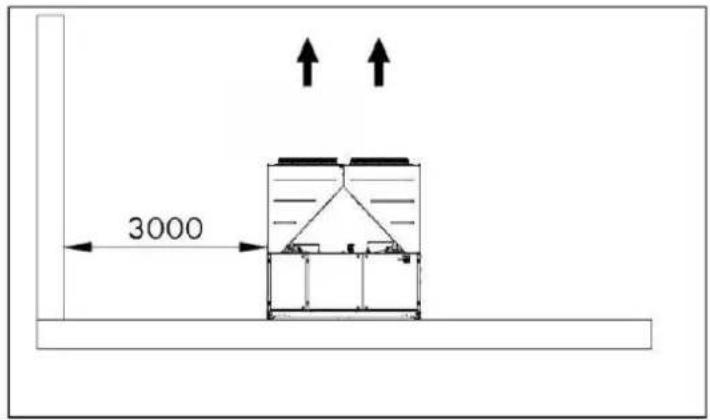

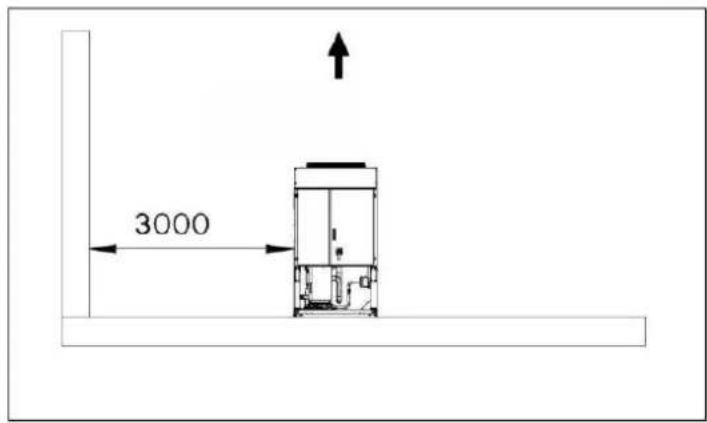

Jos esteet ovat korkeampia, yksikkö on asennettava vähintään 3000 mm etäisyydelle.

Jos yksikkö asennetaan noudattamatta minimietäisyyksiä seiniin ja/tai pystysuoriin esteisiin, kuuman ilman uudelleenkierto ja/tai riittämätön virransyöttö ilmajäähdytteiseen lauhduttimeen voi saada aikaan suorituskyvyn ja tehokkuuden vähenemisen.

Mikroprosessorin ansiosta yksikkö kykenee mukautumaan uusiin käyttöihin tarjoamalla käytettävissä olevan maksimaalisen kapasiteetin määrätyissä olosuhteissa, vaikka sivuun jäävä etäisyys olisikin suositeltua pienempi, lukuun ottamatta tilanteita joissa käyttöolosuhteet vaikuttavat henkilökunnan turvallisuuteen tai yksikön luotettavuuteen.

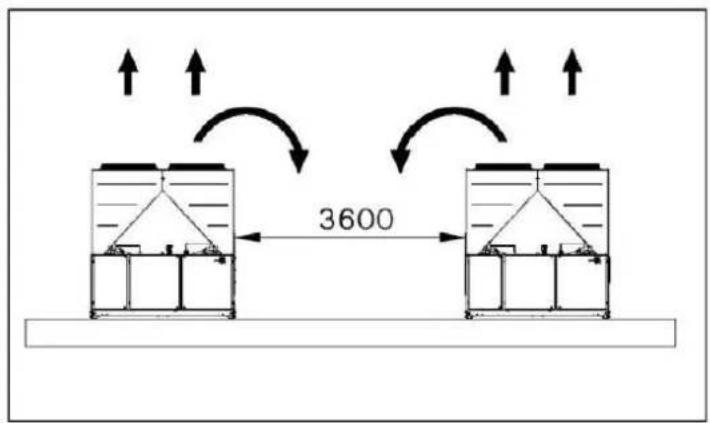

Kun yksi tai useampi yksikkö asetetaan vierekkäin, on suositeltavaa jättää vähintään 3600 mm etäisyys lauhduttimen penkkien välille.

Lisäratkaisuja varten, käänny valmistajan edustajan puoleen.

Melusuoja

Kun melutasot vaativat erityistä tarkastusta, eristä yksikkö jalustasta lähtien asettamalla tärinää estäviä osia oikealla tavalla (toimitetaan lisävarusteina). Joustavat liitokset on asennettava myös vesiliitoksiin.

Vesiputket

Putkissa on oltava mahdollisimman pieni määrä käänteitä ja pystysuoria suunnanvaihtoja. Tällä tavoin asennuskustannukset vähenevät huomattavasti ja järjestelmän suorituskyky paranee.

Vesijärjestelmässä tulee olla:

1. Tärinää estävät asennukset, jotka vähentävät tärinän

siirtymistä rakenteeseen.

1. Eristysventtiilit yksikön eristämiseen vesijärjestelmästä huoltotoimenpiteitä varten.

2. Virtausmittari

3. Manuaalinen tai automaattinen ilmanpoistolaite järjestelmän korkeimmalla kohdalla ja veden tyhjennyslaite matalimmalla kohdalla.

4. Höyrystin ja lämmöntalteenottolaite, joita ei ole asetettu järjestelmän korkeimpaan kohtaan.

5. Sopiva laite, joka kykenee pitämään vesijärjestelmän paineistettuna (paisuntasäiliö jne.).

6. Veden paine- ja lämpömittarit, jotka avustavat käyttäjää kunnostus- ja huoltotoimenpiteiden aikana.

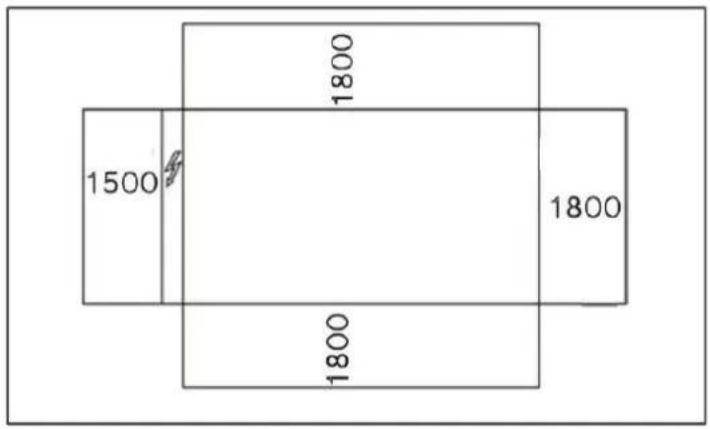

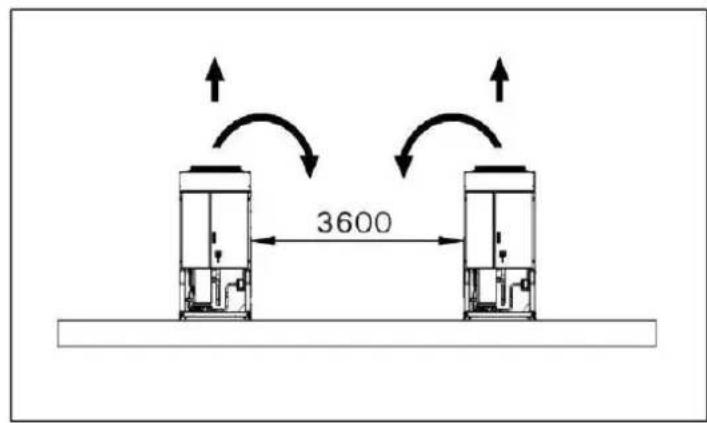

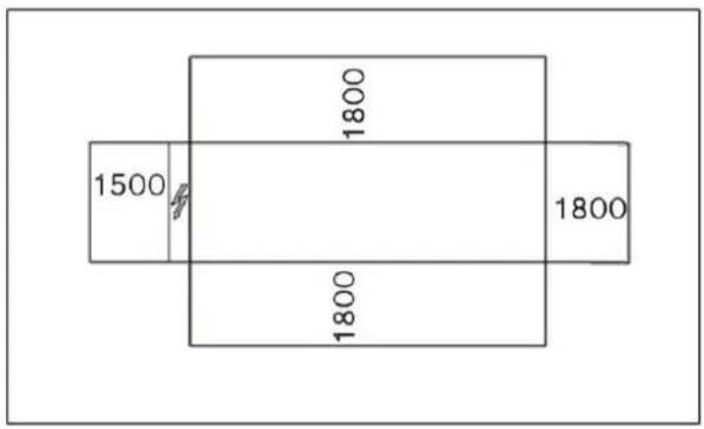

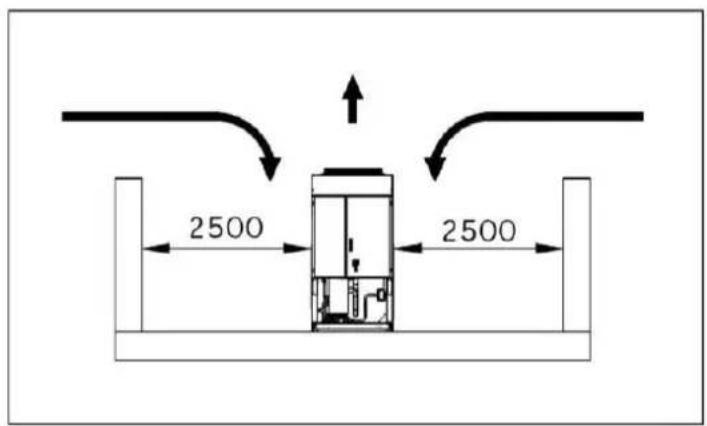

Kuva 6 - Tilan minimivaatimukset

1500 1800 1800 1800

1500 1800 1800 1800

2500 2500

2500 2500

3000

3000

3600

3600

1. Suodatin tai laite, joka poistaa hiukkaset nesteestä. Suodattimen käyttö pidentää höyrystimen ja pumpun käyttöikää auttamalla vesijärjestelmää pysymään parhaassa kunnossa.
2. Höyrystimeen kuuluu sähkövastus termostaatilla, joka suojaa veden jäätymiseltä kun ympäristön minimilämpötila on -25 °C. Kaikkia muita yksikön ulkopuolisia vesiputkia/vesilaitteita tulee näin ollen suojata jäätymistä vastaan.
3. Vesi on tyhjennettävä lämmön talteenottolaitteesta talveksi, ellei vesipiiriin lisätä prosenttiarvoltaan sopivaa etyleeniglykoli seosta.
4. Jos yksikkö joudutaan vaihtamaan, koko vesijärjestelmä on tyhjennettävä ja puhdistettava ennen uuden yksikön asentamista. Ennen uuden yksikön käynnistämistä on suositeltavaa suorittaa säännöllinen veden testaus ja sopivat kemialliset käsittelyt.
5. Mikäli vesijärjestelmään lisätään glykolia jäätymisenestoaineeksi, varmista, että imupaine on matala. Yksikön suorituskyky tulee olemaan alhaisempi ja paineen laskut suurempia. Kaikki yksikön suojausjärjestelmät, kuten jäätymisenestoaine ja matalapaineelta suojaaminen tulee säätää uudelleen.
6. Ennen vesiputkien eristämistä tarkista, ettei vuotoja ilmene.

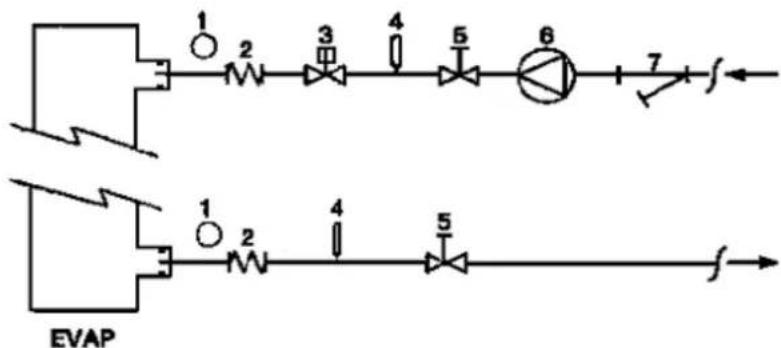

Kuva 7 - Vesiputkien liitäntä höyrystimeen

1. Manometri

2. Letkuliitin

3. Virtausmittari

4. Lämpötila-anturi

5. Eristysventtiili

6. Pumppu

7. Suodatin

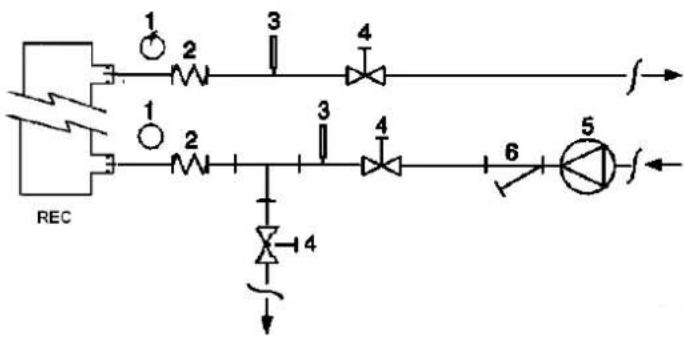

Kuva 8 - Vesiputkien liitäntä lämmöntalteenottoon tarkoitetuilla lämmönvaihtimilla

1. Manometri

2. Letkuliitin

3. Lämpötila-anturi

4. Eristysventtiili

5. Pumppu

6. Suodatin

Veden käsittely

Puhdista vesipiiri ennen yksikön käynnistämistä. Lika, kalkki, korroosiojäämät ja muut materiaalit voivat kerääntyä lämmönvaihtimen sisäpuolelle vähentäen sen lämmönvaihtokykyä. Myös paineenlasku voi lisääntyä vähentämällä veden virtausta. Sopiva veden käsittely voi näin

ollen vähentää korroosio-, eroosio-, kalkin muodostumisriskiä jne.. Tarkoituksenmukaisin veden käsittely on määriteltävä paikallisesti, järjestelmän ja veden ominaisuuksien perusteella. Valmistaja ei vastaa mahdollisista laitteistolle syntyneistä vahingoista tai toimintahäiriöistä, jotka johtuvat suorittamatta jätetystä tai vääärästä veden käsittelystä.

Taulukko 4 - Hyväksyttävät veden laaturajat

pH (25°C)	6,8÷8,0		Kokonaiskovuus (mg CaCO_3 /l)	< 200
Sähkönjohtavuus μS/cm (25 °C)	<800		Rauta (mg Fe / l)	< 1,0
Kloridi-ioni (mg Cl−/l)	<200		Sulfidi-ioni (mg S2−/l)	Ei mikään
Sulfaatti-ioni (mg SO_4^2- /l)	<200		Ammoniumioni (mg NH_4^+ /l)	< 1,0
Emäksisyys (mg CaCO_3 /l)	<100		Piihappo (mg SiO_2 /l)	< 50

Lämmöntalteenoton lämmönvaihtimien jäätymisenestosuoja ja höyrystin

Kaikki höyrystimet on varustettu termostaattisesti ohjatulla sähkövastuksella, joka antaa sopivan jäätymisenestosuojan – 25 °C minimilämpötiloissa.

Jos lämmönvaihtimet ovat täysin tyhjiä ja puhdistettu jäätymisenestoaineella, myös muita menetelmiä voidaan käyttää jäätymistä vastaan.

Kun järjestelmän kokonaissuunnitelmaa tehdään, kaksi tai useampi seuraavassa kuvattu suojausmenetelmä tulee ottaa huomioon:

• Veden jatkuva virtaus putkien ja lämmönvaihtimien sisällä
• Sopivan glykolimäärän lisäys vesipiirin sisälle.
  – Ulkoisten putkien lämpöeristys ja ylimääräinen lämmitys
• Lämmönvaihtimen tyhjennys ja puhdistus talvikuukausina Asentajan ja/tai paikallisen huoltohenkilökunnan vastuulla on jäätymisenestomenetelmien käyttö. Varmista, että jäätymisenestoon liittyvät oikeat huoltomenetelmät suoritetaan. Edellä kuvattujen ohjeiden noudattamatta jättäminen voi vahingoittaa yksikköä. Takuu ei kata jäätymisestä aiheutuvia vahinkoja.

Virtaussäätimen asennus

Jotta riittävä veden virtaus voidaan taata koko höyrystimessä, virtaussäätimen asennus vesipiiriin on tärkeää ja se voidaan asettaa sisäänmenossa tai ulostulossa oleviin vesiputkiin. Virtaussäätimen tarkoituksena on pysäyttää yksikkö jos veden virtaus keskeytyy, suojaamalla höyrystintä näin jäätymiseltä. Valmistaja toimittaa tarkoituksenmukaisen virtaussäätimen lisävarusteena.

"Tämä siipityyppinen virtaussäädin soveltuu jatkuvaan ulkokäyttöön putkien halkaisijalla (IP67) 1"" - 6""."

Virtaussäädin on varustettu puhtaalla kosketuspinnalla, joka tulee liittää sähköisesti sähkökaaviossa osoitettuihin kohtiin.

Virtaussäädin on säädettävä siten, että se kytkeytyy kun höyrystimestä saapuva vesi laskee 50 % alle nimellisvirtauksen.

Lämmöntalteenotto

Yksiköt voidaan varustaa haluttaessa myös lämmöntalteenotolla.

Tähän järjestelmään asennetaan vesijäähdytteinen lämmönvaihdin, joka sijaitsee kompressorin tyhjennysputkessa ja tarkoituksenmukainen lauhdutuspaineen ohjauslaite. Jotta kompressorin toiminta voitaisiin taata sen kuoren sisällä, lämmönpalautusyksiköt eivät toimi, jos veden lämpötila on alle 28 °C.

Laitteiston suunnittelijan ja jäähdyttimen asentajan vastuulla on taata, että kyseistä arvoa noudatetaan (esimerkiksi käyttämällä uudelleenkierron ohitusventtiiliä)

Sähkölaitteisto

Yleiset ominaisuudet

Kaikki yksikön sähkökytkennät on suoritettava voimassa olevien lakien ja määräysten mukaisesti.

Kaikki asennus-, ohjaus- ja huoltotoimenpiteet on suoritettava ammattitaitoisen henkilöstön puolesta.

Tutustu hankkimaasi yksikköön kuuluvaan erityiseen sähkökaavioon. Jos sähkökaaviota ei ole yksikössä tai jos se on hukkunut, ota yhteyttä valmistajan edustajaan joka lähettää siitä kopion.

Jos sähkökaavion ja paneelin/sähköjohtojen välillä ilmenee ristiriitaisuuksia, ota yhteyttä valmistajan edustajaan.

Käytä yksinomaan kuparijohtoja, sillä muussa tapauksessa ylikuumenemista tai korroosiota saattaa syntyä liitoskohdissa, joka voi vahingoittaa yksikköä.

Interferenssien välttämiseksi, kaikki ohjauskaapelit on liitettävä erikseen sähkökaapeleihin nähden. Kyseistä toimintaa varten käytä erilaisia sähköjohtoja.

On noudatettava erityistä huolellisuutta, kun johtoja kytketään kytkinkoteloon; jos johtojen sisäänmenoaukkoja ei tiivistetä kunnolla, niistä voi valua vettä kytkinkaappiin, mikä saattaa aiheuttaa vahinkoa sen sisällä olevalle laitteistolle.

Ennen minkäänlaisten asennus- ja liitäntätöiden suorittamista on yksikkö kytkettävä pois päältä ja

varmistettava. Koska tässä yksikössä on muuntajia, kondensaattorien välipiirissä on suurjännitteistä virtaa jonkin aikaa vielä sen jälkeen kun laite on kytketty pois päältä. Älä käytä yksikköä ennen kuin 5 minuuttia on kulunut sen sammuttamisesta.

Tässä yksikössä on epälineaarisia latauksia, kuten esim. muuntajia, joista luonnollista vuotovirtaa kulkee maahan. Jos maavuodon mittauslaitteisto asennetaan yksikön virtaussuunnan vastaisesti, on käytettävä B-tyypin laitetta, jossa on vähintään 300 mA:n kynnys.

Tämä tuote on teollisuusympäristöille sähkömagneettisesta yhteensopivuudesta (EMC) annettujen standardien mukainen. Sitä ei siis ole tarkoitettu käytettäväksi asuinalueilla, esim. asennuksissa, joissa tuote liitetään yleiseen pienjänniteverkkoon. Jos tämä tuote on liitettävä yleiseen pienjänniteverkkoon, on suoritettava lisätoimenpiteitä, joiden avulla vältetään aiheuttamasta häiriötä muille herkille laitteille.

Käyttö

Koneenkäyttäjän vastuu

On oleellista, että koneenkäyttäjää koulutetaan kunnolla ja perehdytetään järjestelmän toimintaan ennen yksikön käyttöä. Tämä ohjekirjan lukemisen jälkeen, käyttäjän on opiskeltava mikroprosessorin käyttöohje ja sähkökaavio käynnistyksen, toiminnan, pysäytyksen ja kaikkien turvalaitteiden toimintajaksojen ymmärtämiseksi.

Yksikön ensimmäisen käynnistysvaiheen jälkeen, valtuutettu teknikko on käytettävissä vastaamaan mihin tahansa kysymykseen ja antamaan toimintaan liittyviä ohjeita.

Käyttäjän on kirjattava muistiin jokaiseen asennettuun yksikköön liittyvät tiedot. Myös kaikki säännölliset huolto- ja palvelutoiminnat vaativat muistiin kirjaamista.

Jos käyttäjä huomioi epätavallisia tai poikkeavia käyttötiloja, hänen on käännyttävä valmistajan valtuuttamaan tekniseen huoltoon.

Vakiohuolto

Minimihuollot on Iueteltu taulukossa 2.

Muuntajan elektrolyyttikondensaattorit

Kompressorin muuntajissa on elektrolyyttikondensaattoreita, jotka on suunniteltu kestämään normaalikäytössä vähintään 15 vuotta. Vaikeat olosuhteet saattava lyhentää kondensaattorien todellista käyttöikää.

Jäähdytin laskee kondensaattorin jäljelle jäävän käyttöiän todellisen käytön perusteella. Kun jäljelle jäävä käyttöikå on lyhyempi kuin annettu arvo, ohjain antaa varoituksen. Tällöin suositellaan kondensaattorin vaihtamista. Toimenpiteen saa suorittaa vain ammattitaitoinen tenknikko. Vaihtaminen on suoritettava seuraavasti:

• Kytke jäähdyttimen sähkövirta pois päältä
- Odota 5 minuuttia, ennen kuin avaat muuntajan kotelon.
- Tarkista, että jäljelle jäänyt tasavirtajännite tasavirtalenkissä on nolla.
- Avaa muuntajan kotelo ja vaihda vanhat kondensaattorit uusiin.
- Palauta jäähdyttimen ohjain alkutilaansa huoltovalikosta. Näin ohjain voi laskea uudestaan kondensaattorien uuden arvioidun käyttöiän.

Kondensaattorin muutokset pitkän seisonta-ajan jälkeen

Elektrolyyttikondensaattorit saattavat menettää joitakin alkuperäisiä toimintojaan, jos niitä ei käynnistetä yli 1 vuoteen. Jos jäähdytin on ollut pidemmän aikaa pois käytöstä, on tarpeen "uudistaa" se seuraavasti:

• Kytke muuntajaan virta.
- Pidä virta päällä käynnistämättä kompressoria vähintään 30 minuutin ajan.
- Kompressori voidaan käynnistää 30 minuutin kuluttua.

Käynnistys alhaisessa ympäristölämpötilassa

Muuntajissa on lämpötilanohjain, jonka avulla ne kestävät jopa sietävät jopa -20 °C lämpötiloja. Niitä ei kuitenkaan pidä kytkeä

päälle alle 0 °C:ssa, ellei seuraavaa toimenpidettä ole suoritettu:

• Avaa kytkinkotelo (tämän toimenpiteen saa suorittaa vain koulutettu teknikko).
• Avaa kompressorin sulakkeet (vetämällä sulakkeiden pidikkeistä) tai kompressorin piirikatkaisimet.
• Kytke jäähdyttimeen virta.
• Pidä jäähdytin sähkövirtaan kytkettynä vähintään 1 tunnin ajan (näin muuntajan lämmittimet voivat lämmittää muuntajan).
• Sulje sulakkeiden pidikkeet.
• Sulje kytkinkotelo.

Huolto ja rajoitettu takuu

Kaikki yksiköt on testattu tehtaalla ja niille annetaan takuu 12 kuukauden ajaksi ensimmäisestä käynnistyksestä tai 18 kuukauden ajaksi toimituspäivästä lähtien.

Nämä yksiköt on kehitetty ja valmistettu korkeimpia laatustandardeja noudattamalla takaamalla näin virheettömiä toimintavuosia. On kuitenkin tärkeää, että sopiva ja säännöllinen huolto suoritetaan tässä ohjekirjassa annettujen menetelmien ja koneiden huoltoon liittyvien oikeiden huoltomenetelmien mukaisesti.

Solmi huoltosopimus valmistajan valtuuttaman huoltopalvelun kanssa, jotta tehokas ja ongelmaton takuu voidaan taata henkilökuntamme kokemuksen ja pätevyyden ansiosta.

Pidä lisäksi mielessä, että yksikkö vaatii huoltoa myös takuuvaiheen aikana.

Ota huomioon, että yksikön vääärä käyttö esimerkiksi sen käyttörajojen ulkopuolella tai huollon puute tässä käyttöohjeessa osoitetulla tavalla mitätöi takuun.

Noudata seuraavia kohtia erityisesti takuurajoitusten noudattamiseksi:

1. Yksikkö ei voi toimia määrättyjen rajojen ulkopuolella
2. Virransyötön on oltava jänniterajojen sisäpuolella ja ilman jänniteyliaaltoja tai äkillisiä jännitteen muutoksia.
3. Kolmivaihesyötössä vaiheiden välillä ei saa olla yli 3 % epävakaisuutta. Yksikön on oltava sammutettuna, kunnes sähkövika korjataan.
4. Älä kytke irti tai nollaa turvalaitetta mistään syystä oli kyseessä sitten mekaaninen, sähköinen tai elektroninen turvalaite.
5. Hydraulipiirin täytössä käytetyn veden on oltava puhdasta ja käsitelty oikein. Mekaaninen suodatin on asennettava höyrystimen sisäänmenoa lähimpänä olevaan kohtaan.
6. Ellei tilaushetkellä ole toisin sovittu, höyrystimen veden virtaus ei saa koskaan ylittää 120 % nimelliskapasiteetista ja olla alle 80 % sen alle.

Säännöllisesti suoritettavat tarkastukset ja sovellusten käynnistäminen paineistettuna

Yksikön kuuluvat Eurooppalaisen direktiivin PED 2014/68/EU määrittelemään luokkaan IV.

Jotkut paikalliset määräykset vaativat tämän luokan jäähdyttimille säännöllistä tarkastusta valtuutetun yrityksen toimesta. Tarkista asennuspaikassa voimassa olevat vaatimukset.

Taulukko 2 - Säännöllisten huoltojen ohjelma

Toimenpiteiden luettelo	Vilkolttain	Kuukausittain (Huom. 1)	Vuosittain/kausiluontolset (Huom. 2)
Yleistä:
Käyttötietojen luenta (Huomautus 3)	X
Silmämääräinen tarkastus mahdollisia vahinkoja ja/tai löystymisiä varten		X
Lämpöeristyksen kunnon tarkastus			X
Puhdistus ja maalaus tarvittaessa			X
Veden analyysi (6)			X
Virtausmittarin toiminnan tarkastus		X
Sähköjärjestelmä:
Ohjausjakson tarkastus			X
Kontaktorin kulumisen tarkastus - vaihda tarvittaessa			X
Kaikkien sähköpäätteiden oikean kireyden tarkastus - kiristä tarvittaessa			X
Sähköisen ohjauspaneelin sisäinen puhdistus			X
Osien silmämääräinen tarkastus mahdollisten ylikuumenemisen merkkien varalta		X
Kompressorin ja öliylämmittimen tarkastus		X
Kompressorin moottorin eristyksen mittaaminen Meggeriä käyttämällä			X
Sähköpaneelin ilmanottosuodattimien puhdistus		X
Sähköpaneelin ilmanvaihtopuhaltimien toiminnan tarkastus			X
Muuntajan jäähdytysventtiilin ja lämmittimen toiminnan tarkastus			X
Muuntajan kondensaattorien tilan tarkastus (merkit vaurioista, vuodoista jne.)			X
Jäähdytyspiiri:
Mahdollisen jäähdytysainevuotojen tarkastus		X
Jäähdytysaineen virtauksen tarkastus tarkastuslasin kautta - tarkastuslasin on oltava täynnä	X
Kuivaussuodattimen paineen laskun tarkastus		X
Öljysuodattimen painehävikin tarkastus (Huom. 5)		X
Kompressorin aiheuttamien tärinõiden tarkastus			X
Kompressorin öljyn happamuuden analysointi (7)			X
Lauhdutinosa:
Lauduttimen penkkien puhdistus (Huom. 4)			X
Puhaltimien oikean kireyden tarkastus			X
Lauhduttimen penkin slipien tarkastus - irrota tarvittaessa			X

Huomautuksia:
1. Kaikki viikoittaiset toimenpiteet sisältyvät kuukausittaisiin toimenpiteisiin.
2. Kaikki viikoittaiset ja kuukausittaiset toimenpiteet sisältyvät vuosittaisiin (tai kauden alussa suoritettaviin) toimenpiteisiin.
3. Yksikön käyttöarvot voidaan lukea päivittäin noudattamalla korkeita tarkastusarvoja.
4. Tiloissa joissa on korkea ilmassa leijuvien hiukkasten määrä, lauhduttimen penkin tiheämpi puhdistus voi olla tarpeen.
5. Vaihda suodatin, kun sen painehävikki on kauttaaltaan 2,0 baaria.
6. Tarkista mahdollisten sulaneiden metallien paikallaolo.
7. TAN (Happojen kokonaismäärä) : ≤0,10 : Ei toimenpidettä
0,10 ja 0,19 välillä: vaihda haponkestävät suodattimet ja tarkasta uudelleen 1000 käyttötunnin jälkeen. Jatka suodattimien vaihtoa, kunnes TAN laskee alle 0,10.

0,19 : Vaihda öljyt, öljysuodatin ja öljyn kuivatussuodatin. Tarkista säännöllisin väliajoin.

Käytettyyn jäähdytysaineeseen liittyviä tärkeitä tietoja

sisältää kasvihuonefluorikaasuja. Älä päästä kaasua ilmakehään.

Jäähdytysaineen tyyppi: R134a

Arvo GWP(1): 1430

(1)GWP = Lämmitysteho Globaali

Vakiotoiminnalle vaaditun jäähdytysaineen määrä on osoitettu yksikön arvokilvessä.

Yksikössä olevan jäähdytysaineen todellinen määrä osoitetaan hopeistetulla tangolla sähköpaneelin sisällä.

Eurooppalaisen tai paikallisen lainsäädännön mukaisesti säännölliset tarkastukset voivat olla tarpeen jähdytysaineen mahdollisten vuotojen paikantamiseksi.

Tehtaassa ja kentällä täytettyjen yksiköiden ohjeet

(Käytettyyn kylmääineeseen liittyviä tärkeitä tietoja)

Kylmäjärjestelmässä käytetään kasvihuonefluorikaasuja.

Älä päästä kaasuja ilmakehään.

1 Täytä tuotteen mukana toimitettu kylmäaineen täyttämistä koskeva tarra pysyvällä musteella seuraavien ohjeiden mukaisesti:

• kunkin piirin (1; 2; 3) kylmäaineen täyttömäärä
• kylmäaineen kokonaistäyttömäärä (1 + 2 + 3)
• laske kasvihuonekaasupäästöt seuraavan kaavan mukaan:

kylmäaineen ilmaston lämpenemispotentiaali (GWP) x kylmäaineen kokonaistäyttömäärä (kg) / 1000

a sisältää kasvihuonefluorikaasuja

b piirinumero

c tehtaan täyttömäärä

d kentän täyttömäärä

e kunkin piirin kylmäaineen täyttömäärä (piirien numeron mukaan)

f kylmäaineen kokonaistäyttömäärä

g kylmäaineen kokonaistäyttömäärä (tehdas + kenttä)

h kylmäaineen kokonaistäyttömäärän kasvihuonekaasupäästöt ilmaistuna vastaavina hiiilidioksiditonneina (CO2)

m kylmäainetyyppi

n GWP = Global Warming Potential (ilmaston lämpenemispotentiaali)

p yksikön sarjanumero

2 Täytetyn tarran on oltava sähköpaneelin sisäpuolella.

Eurooppalaisen tai paikallisen lainsäädännön mukaisesti säännölliset tarkastukset voivat olla tarpeen kylmäaineen mahdollisten vuotojen paikantamiseksi. Ota yhteyttä jälleenmyyjään lisätietoja varten.

HUOMAA

Euroopassa järjestelmän kylmäaineen kokonaistäyttömäärän kasvihuonekaasupäästöjä vastaavina hiilidioksiditonneina (CO₂) ilmaistuna käytetään huoltovälien määrittämiseen. Noudata soveltuvaa lainsäädäntöä.

Kasvihuonekaasupäästöjen laskemiseen käytetty kaava:

kylmäaineen ilmaston lämpenemispotentiaali (GWP) x kylmäaineen kokonaistäyttömäärä (kg) / 1000

Käytä kasvihuonekaasutarrassa mainittua GWP-arvoa. GWP-arvo

perustuu IPCC:n neljänteen arviointiraporttiin. Käyttöoppaassa mainittu GWP-arvo saattaa olla vanhentunut (esim. perustuu IPCC:n kolmanteen arviointiraporttiin)

Ota yhteyttä jälleenmyyjään lisätietoja varten.

Hävittäminen

Yksikkö on valmistettu metalli-, muovi- ja elektronisista osista. Kaikki nämä osat on hävitettävä asiaan liittyvien voimassa olevien paikallisten lakien mukaisesti.

Lyijyakut on kerättävä ja toimitettava erityisiin jätteiden keräyspisteisiin.

Öljy on kerättävät ja toimitettava erityisiin jätteiden keräyspisteisiin.

Tämä ohjekirja toimii teknisenä tukena eikä sitä tule pitää sitovana. Sisältöä ei voi pitää eksplisiittisesti tai implisiittisesti täydellisenä, tarkkana tai luotettavana. Kaikkia siinä olevia tietoja ja ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta. Tilaushetkellä annettuja tietoa pidetään lopullisina. Valmistaja ei vastaa mahdollisista suorista tai epäsuorista vahingoista, sanan laajassa merkityksessä, jotka johtuvat tai liittyvät tämän ohjekirjan käyttöön ja/tai tulkitsemiseen. Varaamma oikeuden tehdä suunnitteluun ja rakenteeseen liittyviä muutoksia ilman erillistä ilmoitusta. Näin ollen kannessa oleva kuva ei ole silova.

ORIGINALNA INSTRUKCJA W JEZYKU ANGIELSKIM
