NÁVOD K OBSLUZE EWAD560TZPS DAIKIN

A - Typický chladící okruh - přívod a výstup vody jsou indikativní. Konzultujte rozměrové výkresy stroje pro přesnější informace o vodovodních přípojkách.

B - Typický chladící okruh s opětovným využitím tepla - přívod a výstup vody jsou indikativní. Konzultujte rozměrové výkresy stroje pro přesnější informace o vodovodních přípojkách.

Tato přiručka představuje důležitý pomocný dokument pro kvalifikovaný personál; v žádném případě však nikdy nemůže být náhražkou samotného personálu.

Děkujeme, že jste si zakoupili tento chiller

PŘED INSTALACÍ A UVEDENÍM DO PROVOZU SI POZORNĚ PŘEČTĚTE TUTO PŘÍRUČKU. NESPRÁVNÁ INSTALACE MŮŽE ZAPŘÍČINIT ZÁSAHY ELEKTRICKÝM PROUDEM, ZKRATY, POŽÁR ANEBO JINÉ ŠKODY NA PŘÍSTROJI A ZRANĚNÍ OSOB. ZAŘÍZENÍ MUSÍ BÝT NAINSTALOVÁNO KVALIFIKOVANÝM PRACOVNÍKEM/TECHNIKEM. UVEDENÍ ZAŘÍZENÍ DO PROVOZU MŮŽOU VYKONAT POUZE ZKUŠENÍ A OPRÁVNĚNÍ PROFESIONÁLNÍ PRACOVNÍCI. VŠECHNY ÚKONY SE MUSÍ PROVÁDĚT V SOULADU S MÍSTNÍMI PŘEDPISY A NORMAMI.

INSTALACE ZAŘÍZENÍ A JEHO UVEDENÍ DO PROVOZU JE PŘÍSNĚ ZAKÁZÁNO V PŘÍPADĚ, ŽE VŠECHNY POKYNY V TĚTO PŘÍRUČCE NEJSOU ZROZUMITELNĚ.

V PRÍPADĚ POCHYBNOSTÍ, PRO DALŠÍ INFORMACE A RADY KONTAKTUJTE KONCESIONÁŘE VÝROBCU.

Popis

Zařízení, které jste si zakoupili, je vzduchem chlazený chiller, které slouží k chlazení / ohřevu vody (nebo směsi vody a glykolu) v mezích níže uvedených provozních hodnot. Fungování zařízení je založeno na stlačování, kondenzaci a odpařování par podle reverzního Carnotova cyklu. Hlavními součástmi zařízení jsou:

- Šroubový kompresor, který zvyšuje tlak par chladiva z odpařovacího tlaku na kondenzační tlak.

• Výparník, kde se v „režimu chlazení“ tekuté chladivo při nízkém tlaku odpařuje a chladí vodu
• Spirála, kde v režimu chlazení páry při vysokém tlaku kondenzují a odevzdávají teplo odebrané z chlazené vody do atmosféry za pomoci vzduchem chlazeného výměníku tepla.
• Expanzní ventil, který umožňuje snižovat tlak kondenzované kapaliny z kondenzačního tlaku na odpařovací tlak.

Obecné informace

Všechna zařízení jsou dodávány s elektrickými schématy, certifikovanými výkresy, identifikačním štítkem; a DOC (Prohlášení o shodě); v této dokumentaci jsou uvedené všechny technické údaje zakoupeného zařízení a NEODDĚLITELNOU A PODSTATNOU ČÁSTÍ TÉTO PŘÍRUČKY

V případě neshody mezi touto příručkou a dokumentací přístroje jsou směrodatné údaje, uvedené na samotném přístroji. V případě pochybností kontaktujte koncesionáře výrobce.

Účelem této příručky je poskytnout pomoc kvalifikovanému instalatérovi a pracovníkovi, aby byla zajištěna správná instalace, uvedení do provozu a údržba zařízení, bez ohrožení osob, zvířat a/nebo předmětů.

Dodání zařízení

Po dodání zařízení na místo instalace je zapotřebí jej zkontrolovat, aby se zjistili eventuální škody. Je zapotřebí prohlédnout a zkontrolovat všechny komponenty, vyjmenované v dodacím listu.

V případě, že bude zařízení poškozeno, neodstraňujte poškozený materiál a okamžitě ohlaste škodu přepravní společnosti, aby zařízení prozkoumala.

Okamžitě škodu nahlaste koncesionáři výrobce, pošlete mu podle možnosti snímky, které můžou být užitečné při zjišťování odpovědnosti.

Škoda se nesmí odstranit, dokud nebyla vykonána kontrola ze strany představitele výrobce anebo přepravní společnosti.

Před instalací zařízení se ujistěte, že model a elektrické napětí uvedené na štítku je správné. Výrobce neodpovídá za eventuální škody vzniklé po přijetí zařízení.

Operační limity

Uskladnění

Podmínky prostředí musí odpovídat následujícím limitům:

Minimální teplota prostředí: -20°C

Maximální teplota prostředí: 57°C

Maximální relativní vlhkost : 95% bez kondenzace Uskladnění při nižší teplotě jako je minimální teplota může poškodit komponenty zařízení, zatímco při vyšší teplotě jako je maximální může způsobit otevření bezpečnostních ventilů. Uskladnění v prostředí s kondenzací může poškodit elektrické komponenty.

Fungování

Fungování je povoleno v mezích provozních limitů uvedených na Obrázku Operační limity.

Zařízení se musí používat s průtokem vody výparníkem mezi 50% a 140% nominálního průtoku (standardní operační podmínky).

Provoz mimo uvedených limitů může zařízení poškodit.

V případě pochybností kontaktujte koncesionáře výrobce.

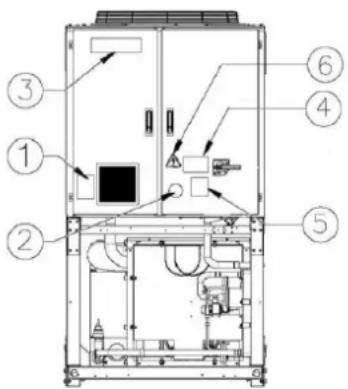

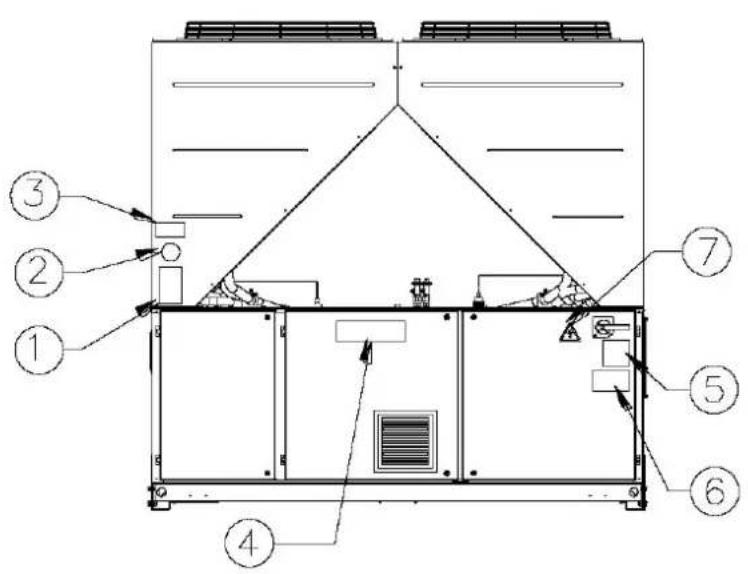

Obrázek 1 – Popis štítků aplikovaných na elektrickém panelu

1 – Symbol nehořlavého plynu	5 – Upozornění o utažení kabelů
2 – Typ plynu	6 – Symbol elektrického nebezpečí
3 – Logo výrobce	7 – Pokyny ke zvedání
4 – Upozornění o nebezpečném napětí	8 – Údaje identlifikačního štítku zařízení

1 – Symbol nehořlavého plynu	5 – Upozomění o utažení kabelů
2 – Typ plynu	6 – Upozomění o nebezpečném napětí
3 – Údaje identifikačního štítku zařízení	7 – Symbol elektrického nebezpečí
4 – Logo výrobce	8 – Pokyny ke zvedání

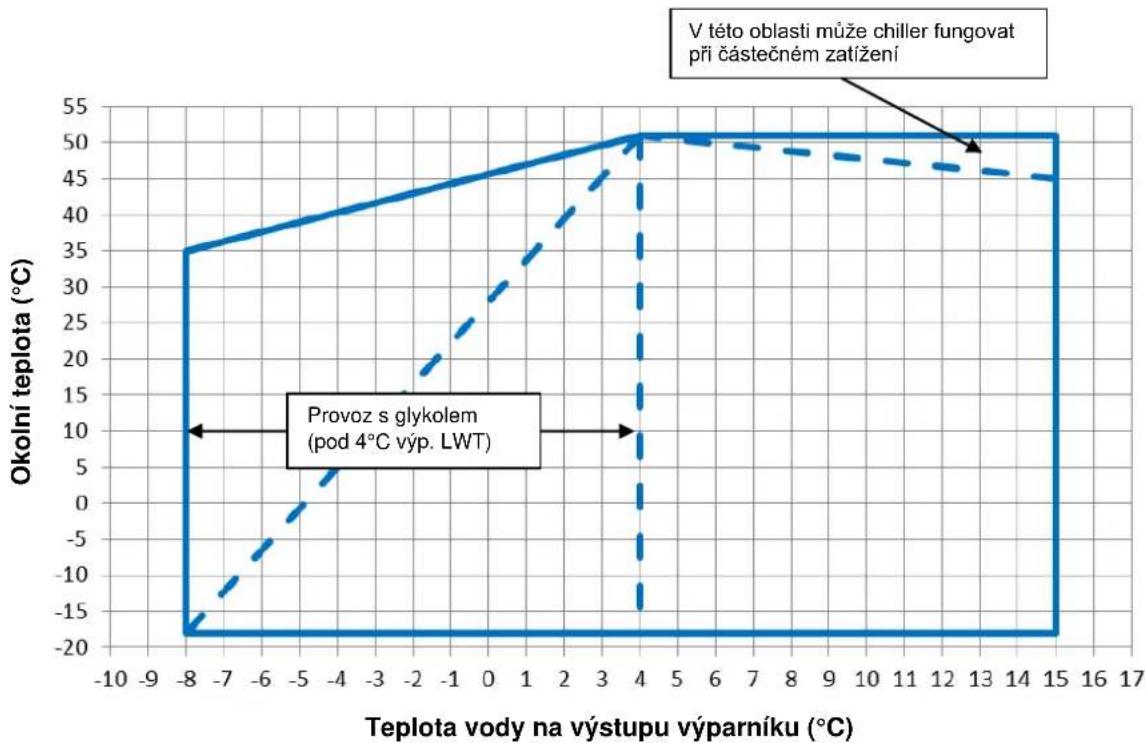

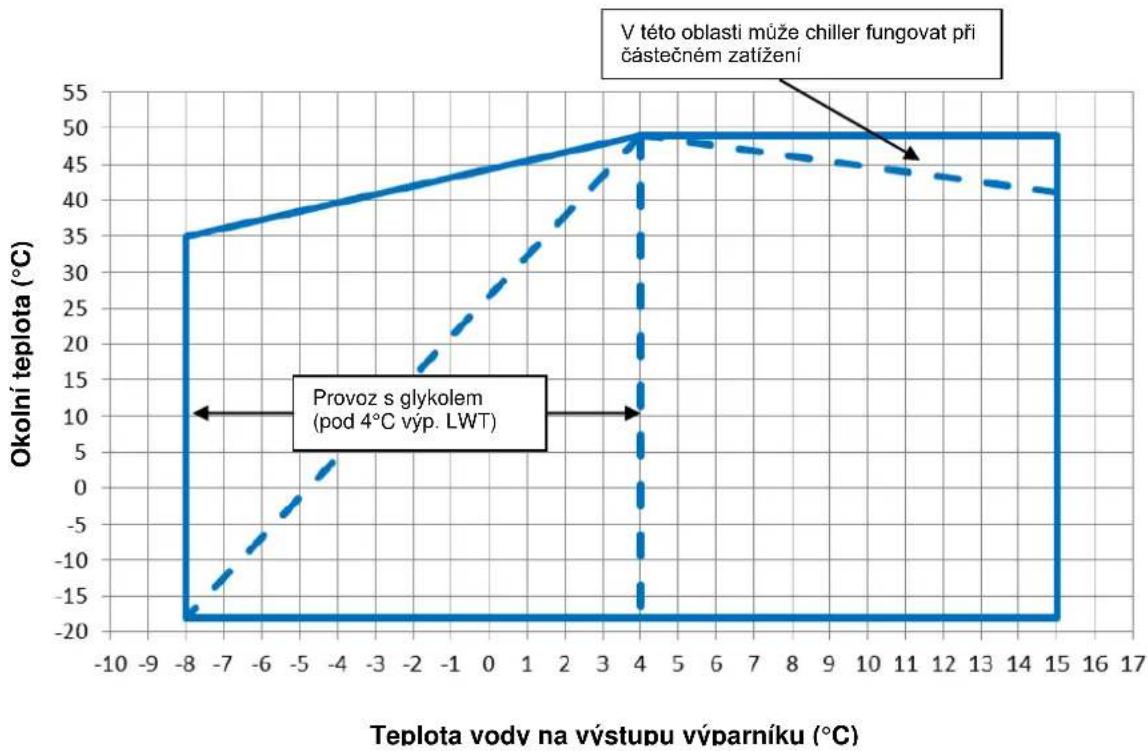

Obrázek 2 - Provozní limity - standardní účinnost

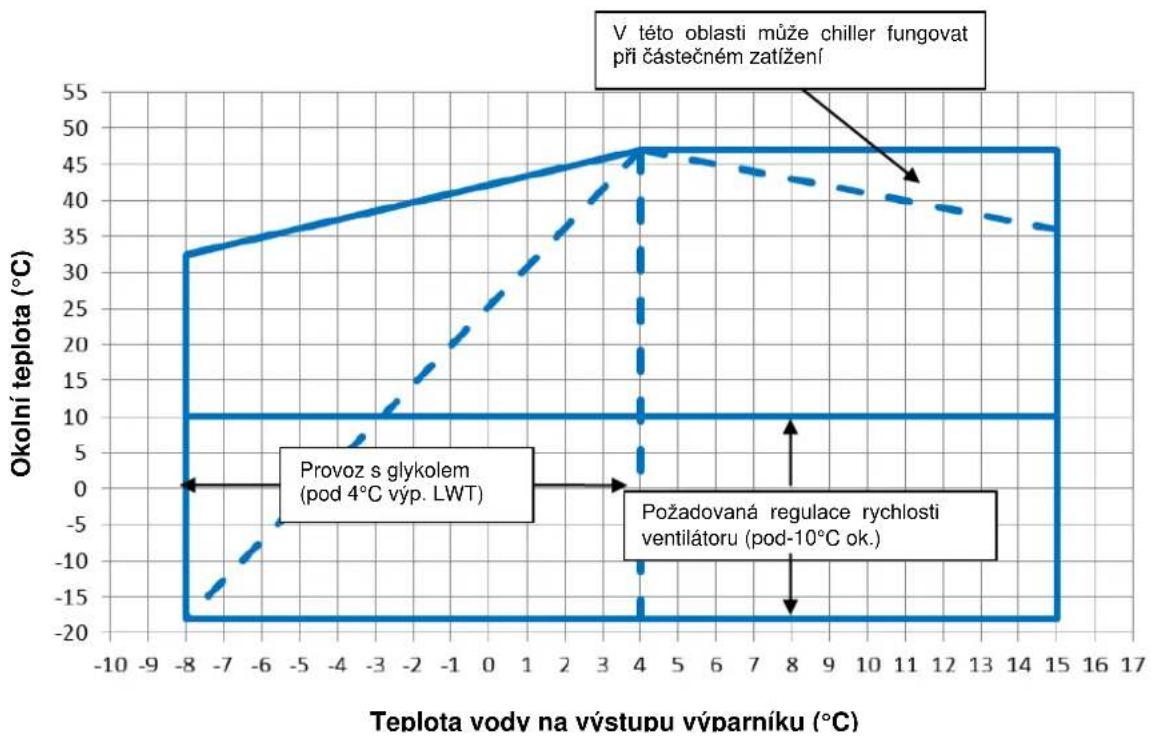

Obrázek 3 - Provozní limity - Vysoká účinnost

Obrázek 4 - Provozní limity - Prvotřídní účinnost

Bezpečnost

Zařízení musí být pevně uchycené k podlaze.

Je důležité dodržovat následující pokyny:

• Zařízení se může zvedat pouze v příslušných bodech, vyznačených žlutě, které se nacházejí na jeho podstavci.
• Přístup k elektrickým komponentům je zakázán, pokud předtím nebyl hlavní vypínač zařízení otevřen a elektrické napájení deaktivováno.
• Přístup k elektrickým komponentům je zakázán bez použití izolační plošiny. Nepřístupujte k elektrickým komponentům, pokud se v blízkosti vyskytuje voda/nebo vlhkost.
• Ostré okraje a povrch části kondenzátoru můžou způsobit poranění. Vyhýbejte se přímému kontaktu a používejte vhodné osobní ochranné prostředky.
• Před jakýmkoli zásahem na chladících ventilátorech a/nebo kompresorech odpojte elektrické napájení otevřením hlavního vypínače. Nedodržování tohoto pravidla může způsobit vážná poranění.
• Nevkládejte pevné předměty do vodních trubek, zatímco je zařízení zapojeno k systému.
• Mechanický filtr musí být nainstalován na vodní trubce, která je zapojena ke vstupu tepelného výměníku.
• Zařízení je vybaveno bezpečnostními ventily, které jsou namontovány po stranách nízkého a vysokého tlaku chladícího obvodu.

Je prísně zakázáno odstranit všechny ochranné kryty pohyblivých částí.

V případě nečekaného zastavení zařízení postupujte podle pokynů uvedených v Kontrolní panel - příručka pokynů, který je součástí dokumentace, odevzdané konečnému uživateli.

Doporučuje se provádět úkony instalace a údržby spolu s jinými osobami. V případě nahodilých zranění anebo problémů se choveite následuifícím způsobem:

• Zachovejte klid
• Stiskněte tlačítko alarmu, nachází-li se v místě instalace
• Přemístěte raněnou osobu na teplé místo, daleko od zařízení a uložte ji do polohy klidu
• Okamžitě uvědomte personál odpovědný za bezpečnost v budově anebo pohotovostní záchrannou službu.
• Počkejte na příchod pohotovostní služby a nenechávejte raněného samotného
• Poskytněte všechny potřebné informace operátorům pohotovostní služby

Vyhýbejte se instalaci chilleru v prostředí, které může být nebezpečné během údržbářských úkonů, jako například plošiny bez ochranných zídek nebo zábradlí anebo zóny, které neodpovídají požadavkům pro okolní prostředí chilleru.

Hluk

Zařízení produkuje hluk zejména v důsledku otáčení kompresorů a ventilátorů.

Hladina hluku pro každý model je uvedena v přiložené dokumentaci.

Pokud je zařízení správně nainstalováno a používáno a pravidelně jej podrobujete údržbě, hladina hluku si nevyžaduje namontování specifického ochranného přístroje, který by fungoval nepřetržitě poblíž zařízení.

V případě instalace se specifickými zvukovými požadavky je zapotřebí nainstalovat dodatkový přístroj pro snížení hluku.

Přemíst'ování a zvedání

Vyhýbejte se nárazům a/nebo oťresům zařízení během nakládání/vykládání z přepravního prostředku a během přemístování. Tlačte anebo tahejte zařízení pouze za rám podstavce. Umístěte zařízení dovnitř přepravního prostředku tak, aby se nehýbalo a nezpůsobilo škody. Dbejte na to, aby žádná část zařízení neupadla během přepravy a nakládání/vykládání.

Všechny jednotky série se dodávají se zdvihacími body, které jsou označené žlutě. Pouze tyto body se můžou používat pro zvedání zařízení, jak je to znázorněno na obrázku.

Abyste předešli poškození přístroje, použijte rozpěrnou tyč. Umístěte ji nad mřížky ventilátoru, do vzdálenosti minimálně 2,5 metru.

Zvedací lana a posuvné tyče musejí být dostatečně pevné, aby bezpečně udrželi zařízení. Zkontrolujte hmotnost zařízení na jeho identifikačním štítku.

Zařízení se musí zvedat s maximální opatrností a pozorností, podle pokynů ke zvedání, uvedených na štítku. Zvedejte zařízení pomalu a udržujte jej perfektně vyrovnané.

Umístění a montáž

Všechna zařízení jsou projektována pro externí použití, na balkónech anebo zemi, za podmínek, že v prostoru určeném pro instalaci se nenacházejí překážky, které by mohli snižovat průtok vzduchu ke kondenzačním bateriím.

Zařízení musí být nainstalováno na pevném a perfektně rovném povrchu. Bude-li zařízení instalováno na balkónech anebo střechách, je možné, že bude zapotřebí použít trámů pro rozložení hmotnosti.

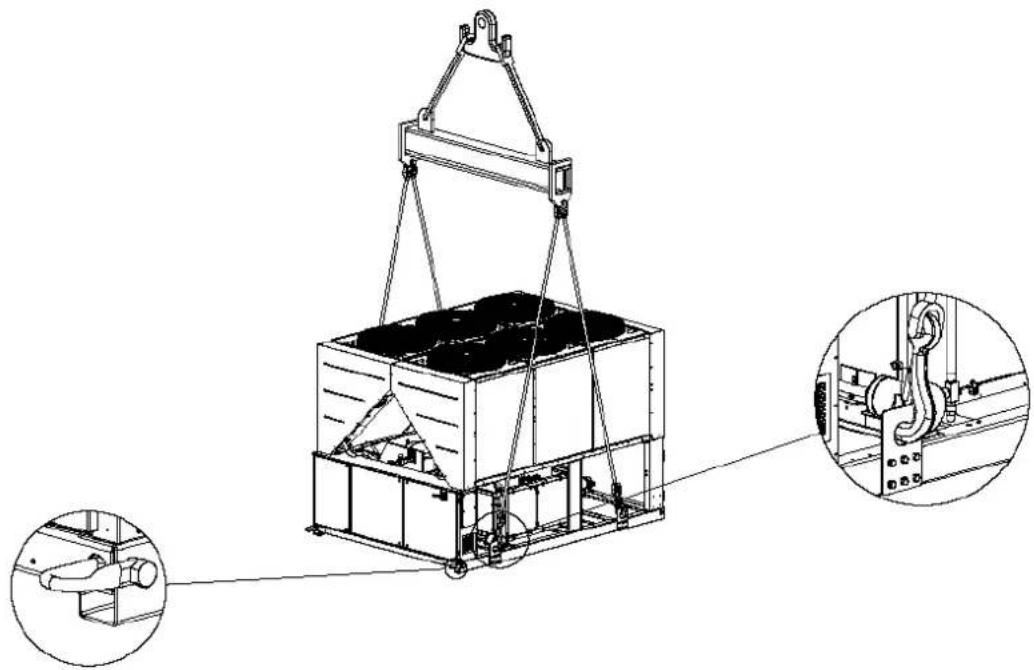

Obrázek 5 - Zvedání zařízení

1 Kompresor – cívky ve tvaru "V"

4-5 ventilátorů

(Výkres znázorňuje pouze verzi s 6 ventilátory. U verze s 6-8-10-12-14 ventilátory je způsob zvedání stejný)

Pro instalaci na zemi je potřebný odolný cementový základ o minimální tlouštce 250 mm a délce přesahující délku samotného zařízení, základ musí být schopný udržet hmotnost zařízení.

Pokud je zařízení nainstalováno v prostorách lehce přístupných osobám anebo zvířatům, doporučuje se namontovat ochranné mřížky na části kondenzátoru a kompresoru.

Pro zabezpečení lepší výkonnosti v místě instalace dodržujte následující opatření a pokyny:

• Vyhýbejte se recirkulaci toku vzduchu.
  – Ujistěte se, že se v blízkosti nevyskytují překážky, které brání správnému toku vzduchu.
• Ujistěte se, že základ je pevný a odolný, aby se co nejvíc snížil hluk a vibrace.
• Vyhněte se instalaci zařízení v obzvláště prašných místech, protože by mohlo dojít k znečištění kondenzačních baterií.
• Voda v systému musí být obzvláště čistá a všechny stopy oleje anebo rzi se musí odstranit. Na vstupní trubce zařízení musí být namontován mechanický filtr vody.

Požadavky minimálního prostoru

Je důležité respektovat minimální vzdálenosti na všech zařízeních pro zabezpečení optimální ventilace kondenzačních baterií.

Když se rozhodnete umístit zařízení, pro zabezpečení adekvátního toku vzduchu je zapotřebí brát v úvahu následující faktory:

- Vyhýbejte se recirkulaci teplého vzduchu

- Vyhýbejte se nedostatečnému přívodu vzduchu ke kondenzátoru, chlazeného vzduchem.

Obě podmínky můžou způsobit zvýšení kondenzačního tlaku, které vede ke snížení energetické výkonnosti a chladící účinnosti.

K zařízení musí být přístup z každé strany pro provádění údržbářských úkonů po instalaci. Obr. 3 udává minimální požadovaný prostor.

Vertikální odvod vzduchu nesmí být zatarasený.

Pokud se kolem zařízení nacházejí zdi anebo jiné překážky stejné výšky jako samotné zařízení, toto musí být nainstalováno ve vzdálenosti větší než 2500 mm.

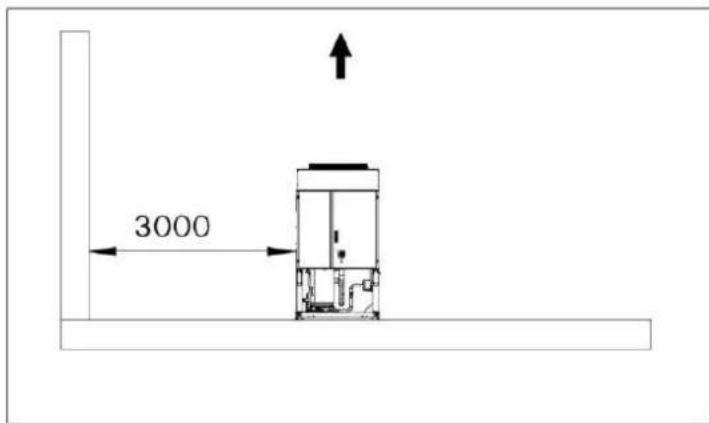

Jsou-li překážky vyšší, zařízení musí být nainstalováno ve vzdálenosti větší než 3000 mm.

Pokud bude zařízení nainstalováno bez dodržení minimálních doporučených vzdáleností pro vertikální zdi a/nebo překážky, může dojít ke kombinaci recirkulace teplého vzduchu a/nebo nedostatečného přívodu vzduchu ke kondenzátoru chlazeného vzduchem s následným snížením výkonnosti a účinnosti.

V každém případě mikroprocesor umožní zařízení přizpůsobit se novému operačnímu provozu, dodávajíc maximální výkonnost, která je k dispozici v určitych podminkách, i když je boční vzdálenost menší než je doporučováno; kromě operačních podmínek, které by mohli ovlivnit bezpečnost personálu a spolehlivost zařízení.

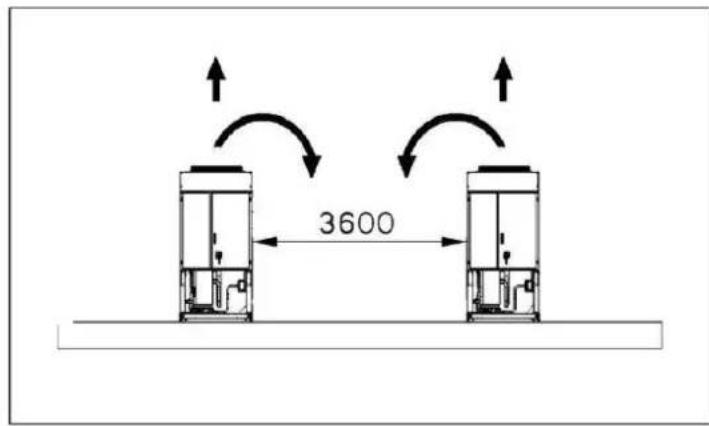

Když dojde k umístění dvou anebo více zařízení vedle sebe, doporučuje se dodržovat vzdálenost nejméně 3600 mm mezi bloky kondenzátorů.

Pro další řešení kontaktujte koncesionáře výrobce.

Zvuková ochrana

Pokud si hladina zvukové emise vyžaduje specifickou kontrolu, je zapotřebí věnovat pozornost zvukové izolaci zařízení od podstavce aplikováním proti vibračních prvků adekvátním způsobem (dodávají se jako volitelné prvky). Flexibilní spoje musí být nainstalovány i na hydraulických zapojeních.

Vodní trubky

Trubky musí být projektovány s co nejmenším počtem ohybů a změn vertikálního směru. Tímto způsobem se značně sníží výdaje na instalaci a zlepší se výkonnost systému.

Systém vedení vody musí být vyb:

1. Antivibrační prvky sloužící pro snížení přenosu vibrací na strukturu.
2. Izolační ventily pro izolaci zařízení od hydraulického systému během údržby.
3. Průtokoměr
4. Manuální anebo automatické odvzdušňovací zařízení umístěné na nejvyšším bodě systému, zatímco drenážní zařízení umístěné na nejnižším bodě systému.
5. Evaporátor a zařízení pro rekuperaci tepla, které nejsou na nejvyšším bodě systému.
6. Odpovídající zařízení, které slouží pro udržování tlaku v hydraulickém systému (expanzní nádoba, atd.).
7. Ukazatele tlaku a teploty vody, které napomáhají pracovníkovi při servisních a údržbářských úkonech.

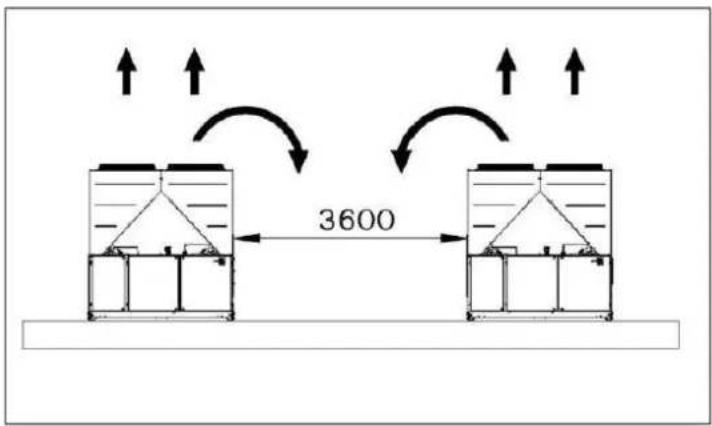

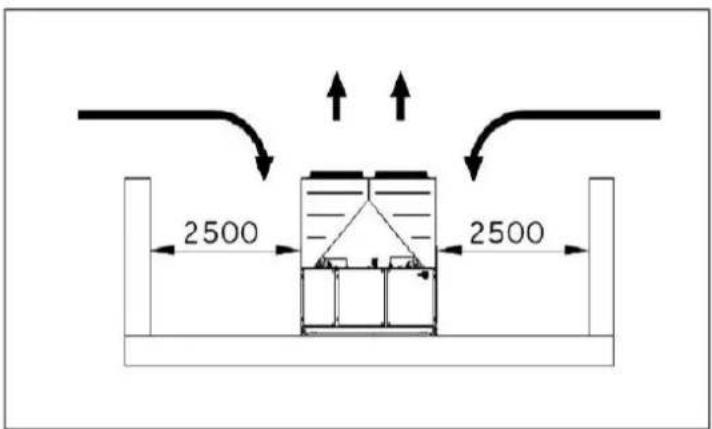

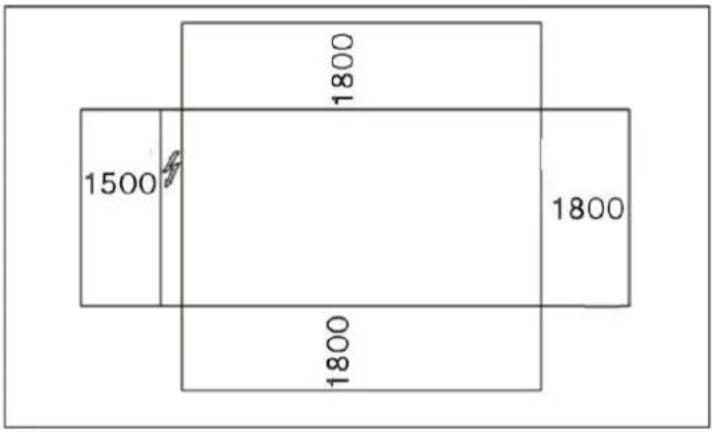

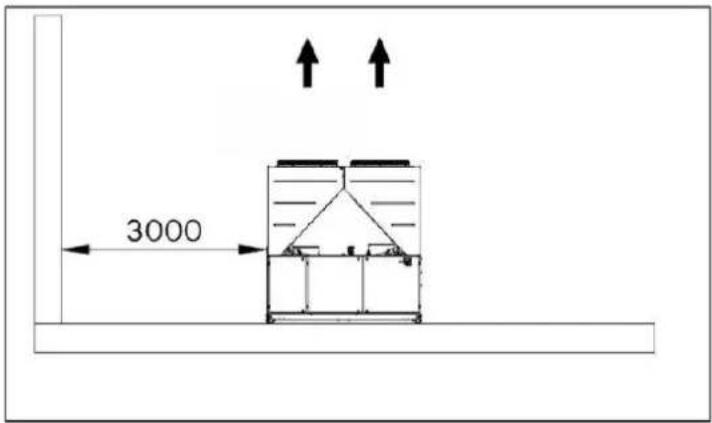

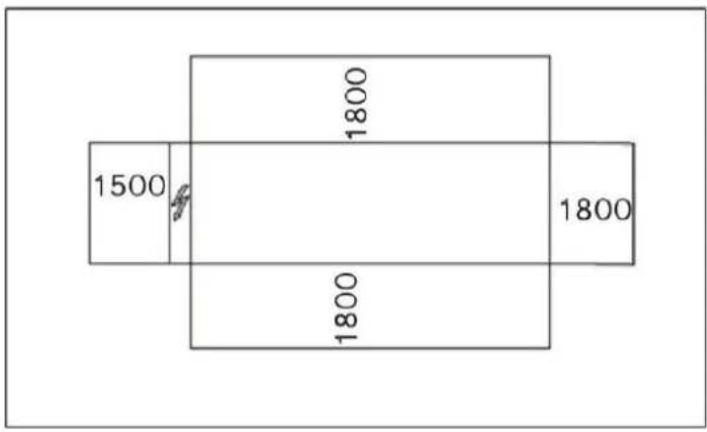

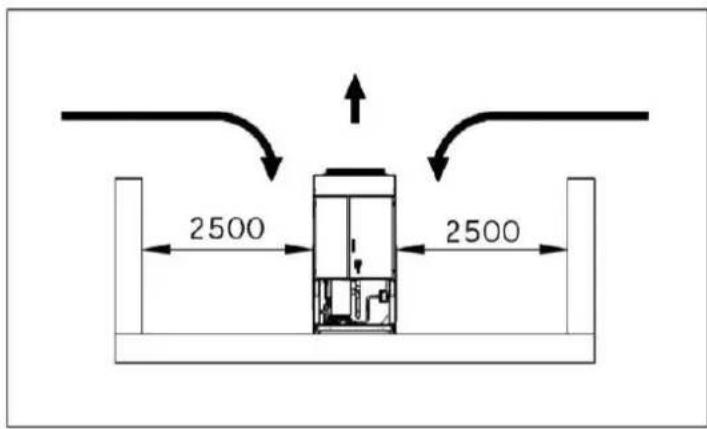

Obrázek 6 - Požadavky minimálního prostoru

1500 1800 1800 1800

1500 1800 1800 1800

2500 2500

2500 2500

3000

3000

3600

3600

1. Filtr nebo zařízení, které může odstranit částice z kapaliny. Použití filtru prodlužuje životnost evaporátoru a čerpadla a napomáhá hydraulickému systému udržovat se v lepších podmínkách.
2. Evaporátor je vybaven elektrickým odporem s termostatem, který zabezpečuje ochranu proti zamrznutí vody při minimální teplotě prostředí -25°C.
   Všechny ostatní vodní trubky/externí hydraulická zařízení systému musí mít zateplení proti mrazu.
3. Zařízení pro rekuperaci tepla se musí v zimním období vyprázdnit, pokud se do hydraulického obvodu nepřídá směs etylenglykolu v příslušném procentuálním poměru.
4. V případě výměny zařízení se musí celý hydraulický systém vyprázdnit a vyčistit předtím, než budou namontována nová zařízení. Před uvedením nového zařízení do provozu se doporučuje vykonat odpovídající testy a chemické úpravy vody.
5. Pokud se glykol přidá do hydraulického systému jako prostředek proti zamrznutí, dávejte pozor, poněvadž přívodní tlak bude nižší, výkonnost zařízení se sníží a poklesy tlaku budou větší. Je zapotřebí opětovně seřidit všechny ochranné systémy zařízení, jako zařízení proti zamrznutí a ochranné zařízení proti nízkému tlaku.
6. Před izolováním vodních trubek se ujistěte, že nedochází k únikům.

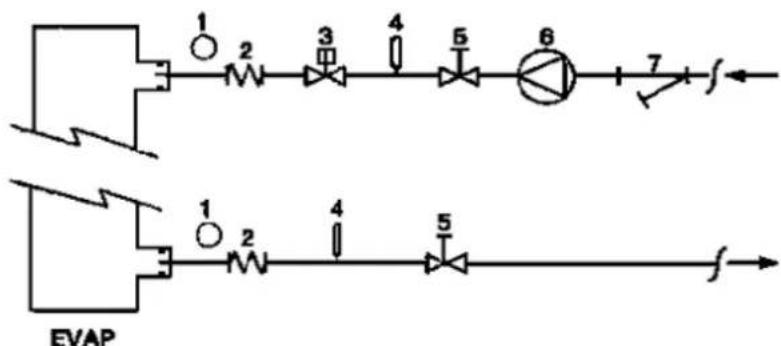

Obrázek 7 - Zapojení vodních trubek k evaporátoru

1. Manometr

2. Flexibilní konektor

3. Průtokoměr

4. Tepelná sonda

5. Izolační ventil

6. Čerpadlo

7. Filtr

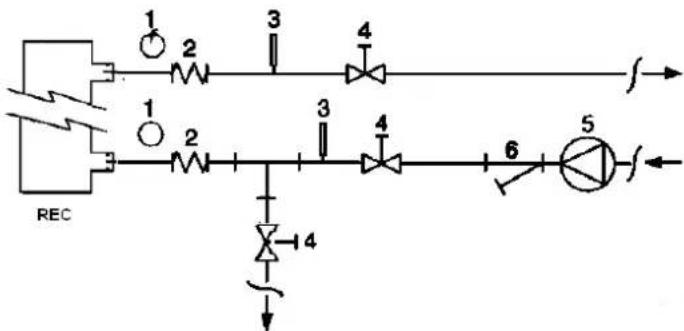

Obrázek 8 - Zapojení vodních trubek k výměníkům rekuperace tepla

1. Manometr

2. Flexibilní konektor

3. Tepelná sonda

4. Izolační ventil

5. Čerpadlo

6. Filtr

Úprava vody

Před spuštěním zařízení vyčistěte vodní obvod. Nečistota, vápník, usazeniny koroze anebo jiného materiálu se můžou hromadit uvnitř tepelného výměníku a snížit tak jeho kapacitu tepelné výměny. Může dojít i k poklesu tlaku, ke snížení průtoku vody. Vhodná úprava vody může tedy snížit riziko

koroze, eroze, formování vápníku atd. Odpovídající a nejvhodnější úprava se určí přímo na místě podle typu systému a vlastností vody.

Výrobce neodpovídá za eventuální škody anebo špatné fungování zařízení v důsledku chybějící anebo nevhodné úpravy vody.

Tabulka 5 - Akceptovatelné limity kvality vody

pH (25°C)	6,8÷8,0		Celková tvrdost (mg CaCO_3 / l)	< 200
Elektrická vodivost μS/cm (25°C)	<800		Železo (mg Fe / l)	< 1,0
Chloridové iony (mg Cl^- / l)	<200		Sulfidové iony (mg S^2- / l)	Zádný
Sulfátové iony (mg SO_4^2- / l)	<200		Amonné iony (mg NH_4^+ / l)	< 1,0
Zásaditost (mg CaCO_3 / l)	<100		Oxid křemičitý (mg SiO_2 / l)	< 50

Ochrana proti zamrznutí rekuperačních výměníků a evaporátoru

Všechny evaporátory jsou vybavené elektrickým odporem kontrolovaným termostaticky, který zabezpečuje vhodnou ochranu proti zamrznutí při minimální teplotě prostředí –25°C. Nicméně, kromě případu, kdy jsou výměníky tepla kompletně prázdné a čistě a obsahuji proti mrznoucí směs, se můžou použít dodatkové metody proti zamrznutí.

Při projektování systému se vždy komplexně berou v úvahu dvě nebo více metod ochrany, popsaných níže:

Stálý oběh toku vody uvnitř trubek a výměníků

– Přidání adekvátního množství glykolu do vodního obvodu.
– Tepelná izolace a dodatkové zahřívání vnějších trubek
- Vyprázdnění a vyčištění tepelného výměníku během zimního období

Je odpovědností instalatéra a/nebo údržbáře zajistit použití metod proti zamrznutí. Ujistěte se, aby se vždy provedli údržbářské úkony potřebné pro ochranu proti zamrznutí. Chybějící dodržování výše uvedených pokynů může způsobit poškození zařízení. Škody zapříčiněné mrazem nespadají do záruky.

Instalace průtokoměru

Pro zajištění dostatečného množství vody pro celý evaporátor je nezbytné nainstalovat na hydraulickém obvodu průtokoměr, který může být umístěn na vodních trubkách na vstupu anebo výstupu. Úkolem průtokoměru je zastavit zařízení v případě přerušení toku vody a chránit tak evaporátor před zamrznutím. Výrobce nabízí jako volitelný prvek patřičně zvolený průtokoměr.

Tento průtokoměr lopatkového typu je vhodný pro externí nepřetržité aplikace (IP67) s průměrem trubek od 1" do 6".

Průtokoměr je vybaven čistým kontaktem, který musí být elektricky připojený ke koncovkám, jak je znázorněno na elektrickém schématu.

Průtokoměr musí být nastaven tak, aby mohl zasáhnout, když tok vody evaporátoru klesne pod 50% nominálního průtoku.

Rekuperace tepla

Podle prání může být zařízení vybaveno i systémem rekuperace tepla.

Tento systém se aplikuje pomocí tepelného výměníku chlazeného vodou, který se umístuje na odvodovou hadici kompresoru a pomocí příslušného zařízení, které řídí tlak kondenzace.

Pro zabezpečení fungování kompresoru uvnitř své schránky zařízení pro rekuperaci tepla nemůžou fungovat s vodou o teplotě nižší než 28°C.

Projektant zařízení a instalatér chilleru nesou odpovědnost za dodržování této hodnoty (např. použitím ventilu bypass pro recirkulaci)

Elektrické zařízení

Obecné vlastnosti

Všechna elektrická zapojení k zařízení musí být v souladu s platnými předpisy a normami.

Všechny úkony instalace, seřízení a údržby může provádět kvalifikovaný personál.

Konzultujte specifické elektrické schéma odpovídající zakoupenému zařízení. Pokud se elektrické schéma na zařízení nenachází anebo jste jej ztratili, kontaktujte vašeho koncesionáře výrobce, který vám zašle kopii.

V případě nesrovnalostí mezi elektrickým schématem a panelem/elektrickými kabely kontaktujte koncesionáře výrobce.

Používejte pouze měděné vodiče, v opačném případě by mohlo dojít k přehřátí anebo korozi ve styčných bodech s rizikem následného poškození zařízení.

Aby nedocházelo k přerušení, kabely řízení se musejí zapájet odděleně od elektrických kabelů. Za tímto účelem používejte rozdílné trubice pro vedení kabelů.

Zvláštní péči je třeba věnovat provedení zapojení vodičů do spínací skříňky, není-li řadně provedeno, vedení kabelů může umožnit vniknutí vody do skříňky, což může vést k poškození zařízení nacházejícího se uvnitř.

Než provedete instalaci nebo zapojení, jednotka musí být vypnutá a zajištěná. Vzhledem k tomu, že jednotka

obsahuje měniče, mezi obvod kondenzátorů zůstává nabitý s vysokým napětím, a to i krátkou chvíli po vypnutí. Jednotku neobsluhujte dříve než uplyne 5 minut od vypnutí jednotky.

Tato jednotka zahrnuje nelineární napětí, např. invertory, které jsou uzemněny. Je-li na jednotku nainstalován detektor uzemnění, musí být použito zařízení B s minimálním limitem 300 mA.

Tento produkt splňuje standardy EMC pro průmyslová zařízení. Proto není určený k použití v obytných oblastech, např. k instalaci v místech, kde je produkt zapojený do nízkonapěťového distribučního systému. Pokud je nutné, aby byl tento produkt připojený k veřejné rozvodné síti, je třeba přijmout další bezpečnostní opatření, aby se předešli interferencím s jiným citlivým zařízením.

Fungování

Odpovědnost pracovníka

Je důležité, aby pracovník byl patřičně vyškolen a obeznámil se se systémem před použitím zařízení. Kromě přečtení této příručky si musí též prostudovat operační příručku mikroprocesoru a elektrické schéma, aby pochopil sekvence uvedení do chodu, fungování, sekvence zastavení a fungování všech bezpečnostních zařízení.

Během fáze prvního spuštění zařízení technik, pověřený výrobcem, je k dispozici odpovědět na jakoukoliv otázku a poskytnout instrukce pro vykonání správných procedur.

Pracovník si musí zaznamenávat operační údaje pro každé nainstalované zařízení. Další registrace se musí vést pro všechny pravidelné servisní a údržbářské úkony.

Pokud pracovník zjistí anomální anebo neobvyklé operační podmínky, musí konzultovat technickou službu, pověřenou výrobcem.

Běžná údržba

Úkony minimální běžné údržby jsou vyjmenovány v Tabulce 2

Elektrolytické kondenzátory

Inventory kompresoru zahrnují elektrolytickými kondenzátory, které byly navrženy tak, aby při běžném používání vydržely minimálně 15 let. Skutečnou životnost kondenzátorů může snížit těžké znečištění.

Chladič počitá zbývající životnost na bázi skutečného provozu. Při zbytkové životnosti pod daný limit vydá ovladač varování. V takovém případě se doporučuje provést výměnu. Tuto operaci musí provést kvalifikovaný technik. Výměna musí být provedena následovně:

• Vypnout chladič.
- Počkat 5 minut před otevřením krytu.
• Zkontrolovat zbytkové dc napětí, zda je nulové.
- Otevřít kryt a vyměnit staré části za nové.
- Prostřednictvím nabídky provedte restart. Díky tomu bude možné znovu přepočítat novou odhadovanou životnost kondenzátorů.

Úprava kondenzátoru po dlouhém vypnutí

Elektrolytické kondenzátory mohou ztrácet část svých původních vlastností nejsou-li zapnuty déle než 1 rok. Je-li chiller vypnutý na delší dobu, je nutné provést "obnovu":

• Zapněte invertor
• Nechte ho spuštěný a po dobu 30 minut nespouštějte kompresor
  • Po 30 minutách můžete kompresor spustit

Nízká teplota okolí při spuštění

Inventory jsou vybaveny ovládání teploty, které jim umožní odolat okolním teplotám až -20°C. Nicméně, nesmí být zapnuté při teplotě nižší než 0°C a je nutné dodržet následující postup:

• Otevřete přepínač (tuto operaci smí provést pouze školení technici)
• Otevřete pojistky kompresoru (vytažením držáku pojistek) nebo jističe kompresoru

• Zapněte chiller

• Chiller nechte zapnutý minimálně 1 hodinu (to umožní zahřátí invertoru)
  • Zavřete držáky pojistky
  • Zavřete přepínač

Asistence a záruka

Všechna zařízení jsou testována ve výrobě a podléhají záruce po dobu 12 měsíců od prvního uvedení do provozu, anebo 18 měsíců ode dne dodání.

Tyto zařízení byla projektována a konstruována s ohledem na nejvyšší kvalitativní standard a zabezpečují léta bezporuchového fungování. Nicméně je důležité postarat se o patřičnou a pravidelnou údržbu v souladu se všemi procedurami, uvedenými v této příručce, jakož i v souladu s dobrými praktikami vztahujícími se na údržbu strojů.

Doporučuje se uzavřít smlouvu o údržbě se servisním střediskem, oprávněným výrobcem, aby jste si zabezpečili účinný a bezproblémový servis díky zkušenosti a kompetenci našeho personálu.

Je třeba brát v úvahu i fakt, že zařízení si vyžaduje údržbu i když je ještě v záruce.

Mějte na vědomí, že nesprávné použití zařízení, například mimo svých operačních limitů anebo chybějící údržba podle pokynů uvedených v této příručce, mají za následek zrušení záruky.

Dodržujte obzvláště následující body pro respektování podmínek záruky:

1. Zařízení nemůže fungovat mimo operačních limitů
2. Elektrické napájení musí odpovídat limitům napětí a musí být bez výskytu harmonických anebo náhlých změn napětí.
3. Třifázové napájení nesmí vykazovat nerovnováhu mezi fázemi vyšší než 3%. Zařízení musí zůstat vypnuto, dokud elektrický problém nebude vyřešen.
4. Nedeaktivujte anebo nezrušte žádné bezpečnostní zařízení, jak mechanické, tak elektrické anebo elektronické.
5. Voda, používána pro plnění hydraulického obvodu, musí být čistá a vhodně upravená. Na nejbližším bodě ke vstupu evaporátoru musí být nainstalován mechanický filtr.
6. Pokud při objednávce nebylo dohodnuto jinak, průtok vody evaporátoru nesmí nikdy být více jak 120% a méně jak 80% nominální kapacity.

Pravidelné povinné kontroly a uvedení zařízení pod tlak

Zařízení patří do kategorie IV klasifikace stanovené Evropskou Směrnici PED 2014/68/EU.

Pro chillery, patřící do této kategorie, některé místní normy si vyžadují pravidelnou inspekci ze strany oprávněného servisního střediska. Ověřte si platné požadavky na místě instalace.

Tabulka 2 - Program běžné údržby

Seznam úkonů	Týdenně	Měsíčně (Poznámka 1)	Ročné/Sezónně (Poznámka 2)
Obecně:
Čtení operačních údajů (Pozn. 3)	X
Vizuální inspekce zařízení pro eventuální škody a/nebo uvolnění		X
Kontrola integrity tepelné izolace			X
Čištění a nalakování, kde je to nutné			X
Analýze vody (6)			X
Kontrola fungování průtokoměru		X
Elektrické zařízení:
Prověrka kontrolních sekvencí			X
Kontrola opotřebení počítadla – vyměnit, je-li zapotřebí			X
Kontrola správného utažení všech elektrických koncovek – utáhnout, je-li zapotřebí			X
Čištění vnitřka elektrického kontrolního panelu			X
Vizuální inspekce komponentů pro eventuální známky nadměrného zahřívání		X
Prověrka fungování kompresoru a oil odporu		X
Měření izolace motoru kompresoru pomocí Megger			X
Filtry pro přívod čistého vzduchu		X
Ověřte provoz všech větracích ventilátoru na panelu			X
Ověřte provoz chlazení a ohřevu invertoru			X
Ověřte stav kondenzátorů v invertoru (známky poškození, netěsnosti, atd.)			X
Chladící obvod:
Kontrola přitomnosti eventuálních úniků chladiva		X
Vizuální prověrka toku chladiva prostřednictvím inspekčního skla kapaliny – inspekční sklo musí být plné	X
Prověrka poklesu tlaku filtru dehydrátoru		X
Ověřte pokles tlaku ve filtru (Poznámka 5)		X
Analýza vibrací kompresoru			X
Analýza kyselosti oleje kompresoru (7)			X
Část kondenzátoru:
Čištění bloků kondenzátoru (Pozn. 4)			X
Prověrka správného utažení ventilátorů			X
Prověrka žeber bloku kondenzátoru – odstranit, je-li zapotřebí			X

Poznámky:
1. Měsíční úkony zahrnují i úkony týdenní.
2. Roční úkony (nebo sezónní) zahmují i týdenní a měsíční.
3. Operační údaje zařízení se můžou číst denně, s respektováním vysokého pozorovacího standardu.
4. V prostředích se zvýšenou koncentrací částic ve vzduchu je zapotřebí čistit blok kondenzátoru častěji.
5. Vyměňte olejový filtr je-li pokles tlaku 2.0 bar.
6. Kontrolujte prítomnost eventuálních rozpuštěných kovů.
7. TAN (Číslo celkových kyselin) : ≤0,10 : žádný úkon

Mezi 0,10 a 0,19: vyměňte proti kyselinové filtry a zkontrolujte po 1000 provozních hodinách. Pokračujte ve výměně filtrů, dokud TAN není nižší než 0,10.

0,19 : vyměňte olej, olejový filtr a dehydrátor oleje. Kontrolujte v pravidelných intervalech.

Důležité informace vztahující se k používanému chladivu

Tento výrobek obsahuje fluorované plyny skleníkového efektu. Nevypouštějte plyny do ovzduší.

Typ chladiva: R134a

Hodnota GWP(1): 1430

(1)GWP = Zahřívací výkon Globální

Množství chladiva, potřebné pro standardní fungování zařízení, je uvedeno na identifikačním štítku zařízení.

Skutečné množství chladiva, nacházející se v zařízení, je signalizováno stříbrnou tyčinkou uvnitř elektrického panelu.

V závislosti od evropské anebo místní legislativy je možné, že jsou potřebné periodické inspekce pro zjišťování eventuálních úniků chladiva.

Pokyny pro tovární a terénní plněné jednotky

(Důležité informace vztahující se k používanému chladivu)

Systém chlazení bude naplněn fluorovanými skleníkovými plyny.

Nevypouštějte plyny do ovzduší.

1 Na štítek typu chladiva dodaný s produktem použijte nesmazatelný inkoust a řídte se následujícími pokyny:

- Množství chladiva pro každý okruh (1; 2; 3)

- Celkové množství chladiva (1 + 2 + 3)

- emise skleníkových plynů vypočtěte s pomocí následujícího vzorce:

Hodnota GWP chladiva x celkové množství chladiva (v kg) / 1000

a Obsahuje fluorované skleníkové plyny

b Číslo okruhu

c Tovární plněné jednotky

d Terénní plněné jednotky

e Množství chladiva pro každý okruhu (podle počtu okruhů)

f Celkové množství chladiva

g Celkové množství chladiva (v továrně a terénu)

h Emise skleníkových plynů z celkového množství chladiva

Vyjádřené jako tuny ekvivalentu CO2

m Typ chladiva

n GWP=Global warming potential - potenciál globálního oteplování

p Sériové číslo jednotky

2 Vyplněný štitek musí být připevněný na vnitřní stranu elektrického panelu.

V závislosti na evropské či místní legislativě je třeba provádět pravidelné kontroly. Kontaktujte místního prodejce pro další informace

OZNÁMENÍ

V Evropě se výše emise skleníkového plynu z celkového množství chladiva v systému (vyjádřené jako ekvivalent tun CO₂) používá ke stanovení intervalů údržby. Rid'te se platnou legislativou.

Vzorec pro výpočet emise skleníkového plynu:

Hodnota GWP chladiva x celkové množství chladiva (v kg) / 1000

Použijte hodnotu GWP uvedenou na štítku s informacemi o skleníkových plynech. Tato hodnota vychází ze 4. zprávy o hodnocení IPCC. Hodnota GWP zmíněná v návodu může být zastaralá (tj. může vycházet z 3. zprávy o hodnocení IPCC).

Kontaktujte místního prodejce pro další informace

Likvidace

Zařízení je realizováno z kovových, plastových a elektronických komponentů. Všechny tato části se musí likvidovat v souladu s platnými místními předpisy. Olověné baterie se musí sbírat a zaslat do speciálního sběrného střediska. Olej se musí sbírat a zaslat do speciálního sběrného střediska.

Tento návod je technickou pomůckou a nepředstavuje závaznou nabídku. Obsah nelze explicitné ani implicitně považovat za úplný, přesný či spolehlivý. specifické popisy můžou být pozměněny bez předcházejícího upozornění. Údaje, komunikované v okamžiku objednávky, budou považovány za definitivní. Výrobc se zbavuje jakékoli odpovědnost za eventuální přímé anebo nepřímé škody, a to v nejširším smyslu slova, související anebo spojené s použitím a/nebo interpretací této příručky. Vyhrazujeme si právo provádět projektové a strukturalní modifikace v kterémkoli momentu bez předcházejícího upozornění. Zobrazení na obálce není zavazující.

ORIGINALNE UPUTE SU NA ENGLESKOM JEZIKU

Ovaj priručnik predstavlja važan dokument koji pruža podršku kvalificiranom osoblju, ali ga nikako ne zamjenjuje.

Zahvaljujemo što ste kupili ovaj rashladnik.

PAŽLJIVO PROČITAJTE OVAJ PRIRUČNIK PRIJE NEGO ŠTO POČNETE SA INSTALACIJOM I POKRETANJEM OVE JEDINICE.

NEPRAVILNA INSTALACIJA MOŽE DOVESTI DO ELEKTRIČNOG UDARA, KRATKOG SPOJA, ISPUŠTANJA, POŽARA ILI DRUGIH OŠTEĆENJA NA APARATURI ILI DO NANOŠENJA POVREDA OSOBAMA.

JEDINICU MORA INSTALIRATI STRUČNI OPERATER/TEHNIČAR.

POKRETANJE/PUŠTANJE U RAD OVE JEDINICE MORA OBAVITI OVLAŠTEN I OSPOSOBLJEN STRUČNJAK.

SVE SE AKTIVNOSTI MORAJU OBAVITI U SKLADU SA ZAKONIMA I LOKALNIM PROPISIMA.

APSOLUTNO SE ZABRANJUJE INSTALACIJA I POKRETANJE OVE JEDINICE U SLUČAJU DA SVE UPUTE KOJE SADRŽI OVAJ PRIRUČNIK NISU BILE

JASNE.

U SLUČAJU SUMNJI I DA BISTE DOBILI DETALJNIJE INFORMACIJE I SAVJETE STUPITE U KONTAKT SA PROIZVOĐAČEVIM PREDSTAVNIKOM.

Opis

Jedinica koju ste nabavili je zrakom hlađeni rashladnik; radi se o stroju koji rashlađuje vodu (ili mješavinu vode i glikola) unutar ograničenja opisanih u nastavku. Rad jedinice temelji se na kompresiji, kondenzaciji i isparivanju pare po principu obrnutog Carnotovog ciklusa. Glavne komponente su:

• vijčani kompresor da bi se povećao pritisak pare rashladnog sredstva od pritiska isparivanja do pritiska kondenzacije.
• Isparivač, mjesto gdje tekuće rashladno sredstvo pod niskim pritiskom isparava hladeći na taj način vodu.
• Kondenzator, mjesto gdje se para pod visokim pritiskom kondenzira eliminirajući u atmosferi toplinu koja se odstranjuje iz ohlađene vode zahvaljujući izmjenjivaču topline koji se hladi zrakom.
• Ekspanzijski ventil koji omogućuje da se smanji pritisak kondenzirane tekućine od one kondenzacijske i koja je posljedica isparivanja.

Opće informacije

Sve se jedinice isporučuju s električnim shemama, potvrđenim crtežima, identifikacijskom pločicom; izjavom o sukladnosti (DOC): u tim su dokumentima navedeni svi tehnički podaci jedinice koju ste nabavili i MORA IH SE SMATRATI TEMELJNIM DOKUMENTIMA OVOG PRIRUČIKA.

U slučaju nepodudaranja podataka ovog priručnika i dokumenata na opremi, pridržavajte se onoga što piše u dokumentima na jedinici. U slučaju sumnji stupite u kontakt s proizvođačevim predstavnikom.

Svrha ovog priručnika je da instalater ili kvalificirani operater osigura pravilan rad, puštanje u pogon te održavanje jedinice bez da se stvori bilo kakav rizik za ljude, životinje i/ili predmete.

Dostava jedinice

Čim jedinica stigne na svoje konačno odredište za instalaciju potrebno ju je pregledati kako bi se pronašla eventualna oštećenja. Sve komponente koje su navedene i opisane na dostavnici trebaju se pregledati i kontrolirati.

(Tento nákres znázorňuje len verzlu so 6 ventilátormi. Pre verzie so 6-8- 10-12-14 ventilátormi je postup zdvíhania rovnaký)

Všeobecné vlastnosti

Zodpovednost' pracovníka

Je treba brat do úvahy i fakt, že zariadenie si vyžaduje údržbu aj keđ je ešte v záruke.

0,19 : vymeňte olej, olejový filter a dehydrátor oleja. Kontrolujte v pravidelných intervaloch.

(1)GWP = Zohrievací Výkon Globálny
