MANUAL DE UTILIZARE EWAD560TZPS DAIKIN

A - Circuit tipic pentru agentul de răcire - Admisia și evacuarea pentru apă sunt ilustrative. Vă rugăm consultați diagramele dimensionale ale mașinii pentru determinarea conexiunilor exacte pentru apă.

B - Circuit tipic pentru agentul de răcire cu recuperare de căldură - Admisia și evacuarea pentru apă sunt ilustrative. Vă rugăm consultați diagramele dimensionale ale mașinii pentru determinarea conexiunilor exacte pentru apă.

Acest manual este un document de asistență important pentru personalul calificat, însă nu este menit să înlocuiască acest personal.

Mulțumim pentru că ați ales acest aparat

CITIȚI CU ATENȚIE ACEST MANUAL ÎNAINTE DE A INSTALA ȘI A PORNI UNITATEA. INSTALAREA INADECVATĂ POATE DUCE LA ELECTROCUTARE, SCURTCIRCUITE, PIERDERI, INCENDII ȘI ALTE DAUNE APARATURII SAU LEZIUNI PERSOANELOR. UNITATEA TREBUIE INSTALATĂ DE UN OPERATOR / TEHNICIAN CALIFICAT PORNIREA UNITĂȚII TREBUIE EFECTUATĂ DE CĂTRE PROFESIONIȘTI AUTORIZAȚI CARE AU PREGĂTIREA ADECVATĂ TOATE ACTIVITĂȚILE TREBUIE EFECTUATE ÎN BAZA LEGILOR ȘI NORMELOR LOCALE. INSTALAREA ȘI PORNIREA UNITĂȚII ESTE STRICT INTERZISĂ ÎN CAZUL ÎN CARE INSTRUCTIUNILE DIN ACEST MANUAL NU SUNT PERFECT CLARE. ÎN CAZ DE NELĂMURIRI, PENTRU INFORMAȚII ȘI SFATURI CONTACTAȚI REPREZENTANTUL PRODUCĂTORULUI.

Descriere

Unitatea achiziționată este „un chiller răcit cu aer“, un aparat care a fost gândit pentru a răci apa (sau un amestec de apă cu glicol) între limitele descrise mai jos. Operarea unității se bazează pe comprimarea vaporilor, condensare și evaporare în conformitate cu ciclul Carnot inversat. Componentele principale sunt:

• Compresor cu şurub pentru a mări presiunea vaporilor de agent de răcire, de la presiunea de evaporare la cea de condensare
• Evaporatorul, în care lichidul de răcire la joasă presiune se evaporă pentru a răci apa
• Condensatorul, unde vaporii la înaltă presiune se condensează transferând în atmosferă căldura obținută din apa răcită, datorită unui schimbător de căldură răcit cu aer.
• Valva de expansiune care permite reducerea presiunii lichidului condensat de la cea de condensare la cea de evaporare.

Informații generale

Toate unitățile sunt furnizate cu scheme electrice, desene certificate, plăcuță de identificare; și DOC (Declaratie de conformitate); aceste documente conțin toate datele tehnice ale unității achiziționate și TREBUIE CONSIDERATE PARTE INTEGRANTĂ ESENTIALĂ A ACESTUI MANUAL

În caz de discrepanțe între acest manual și documentele aparatului, consultați documentele furnizate împreună cu

aparatul. În caz de neclarități contactați reprezentantul producătorului.

Scopul prezentului manual este de a face în așa fel încât operatorul și instalatorul calificat să garanteze instalarea punerea în funcțiune și întreținerea corecte, fără riscuri pentru persoane, animale și/sau obiecte.

Receptia unității

De îndată ce unitatea ajunge la destinatar, la locul instalării trebuie verificată pentru a constata eventuale daune. Toate componentele descrise în nota de livrare trebuie verificate și controlate.

Dacă unitatea este deteriorată, nu îndepăratați materialul deteriorat, ci cereți imediat daune companiei de transport cerându-i verificarea unității.

Comunicați imediat defectul representantului producătorului, trimitând, dacă este posibil, fotografii care pot fi utile în vederea identificării responsabilului

Defectele nu trebuie reparate până când nu este realizată inspecția de către reprezentantul companiei de transport.

Înainte de a instala unitatea verificați ca modelul și tensiunea electrică indicate pe plăcuță să fie corecte. Responsabilitatea pentru eventuale daune, după acceptarea unității nu pot fi atribuite producătorului.

Limite operative

Depozitare

Condițiile ambientale de depozitare trebuie să respecte următoarele limite:

Temperatură ambientală minimă: -20°C

Temperatură ambientală maximă: 57°C

Umiditatea relativă maximă. : 95% fără condens

Depozitarea la o temperatură inferioară celei minime poate provoca daune componentelor, în timp ce depozitarea la o temperatură superioară celei maxime poate provoca deschiderea valvelor de siguranță. Depozitarea într-un ambient umed, unde se formează condens poate provoca daune componentelor electrice.

Functionare

Functionarea este permisă între limitele indicate în următoarele figuri „Limite de operare“.

Unitatea trebuie utilizată cu o capacitate a apei evaporatorului cuprinsă între 50% și 140% din capacitatea nominală (în condiții operative standard).

Functionarea în afara limitelor indicate poate provoca daune unității.

În caz de neclarități contactați reprezentantul producătorului.

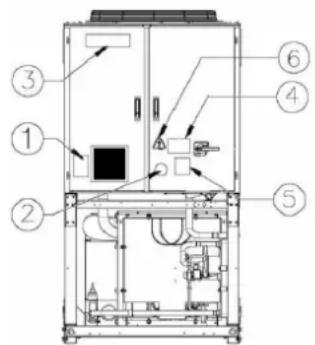

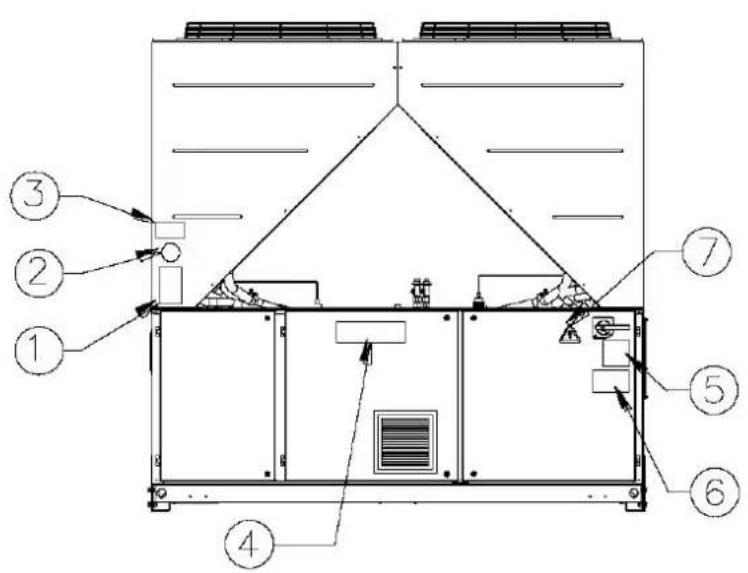

Figura 3 - Descrierea etichetelor aplicate pe tabloul electric

1 – Simbol gaz neinflamabil	5 – Atenție protectție cabluri
2 – Tip gaz	6 – Simbol pericol electric
3 – Logo producător	7 – Instructiuni pentru ridicare
4 – Atenție tensiune periculoasă	8 – Date plăcuță identificare unitate

1 – Simbol gaz neinflamabil	5 – Atentie protectie cabluri
2 – Tip gaz	6 – Atentie tensiune periculoasă
3 – Date plăcută identificare unitate	7 – Simbol pericol electric
4 – Logo producător	8 – Instrucțiuni pentru ridicare

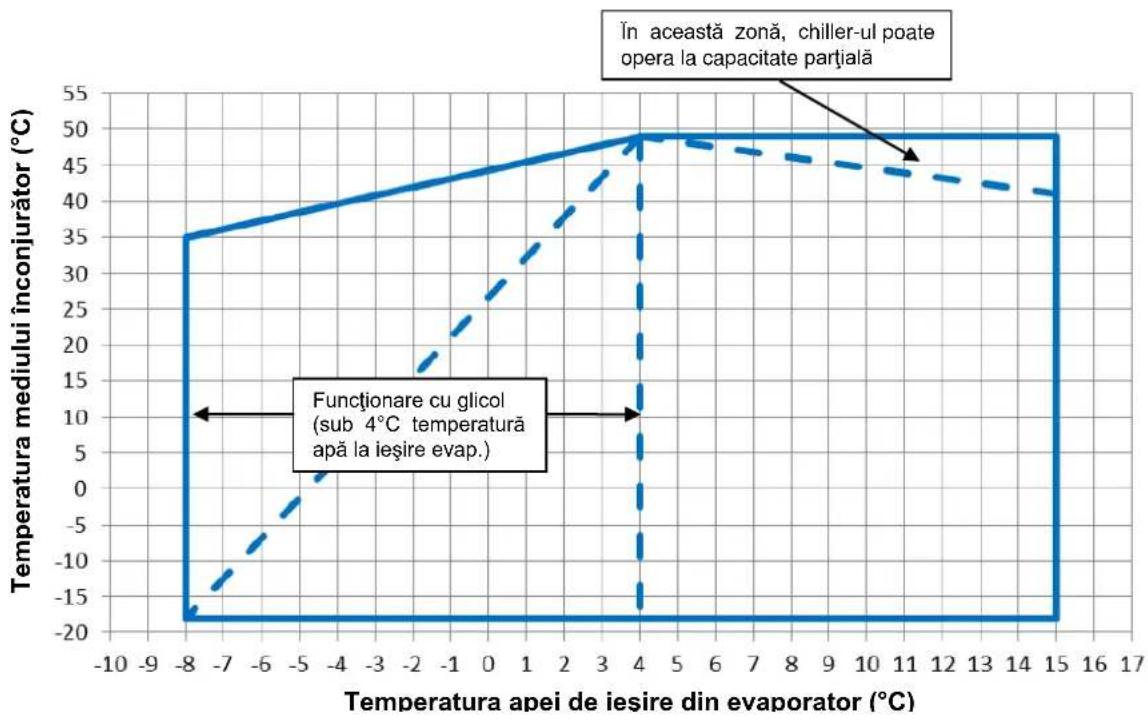

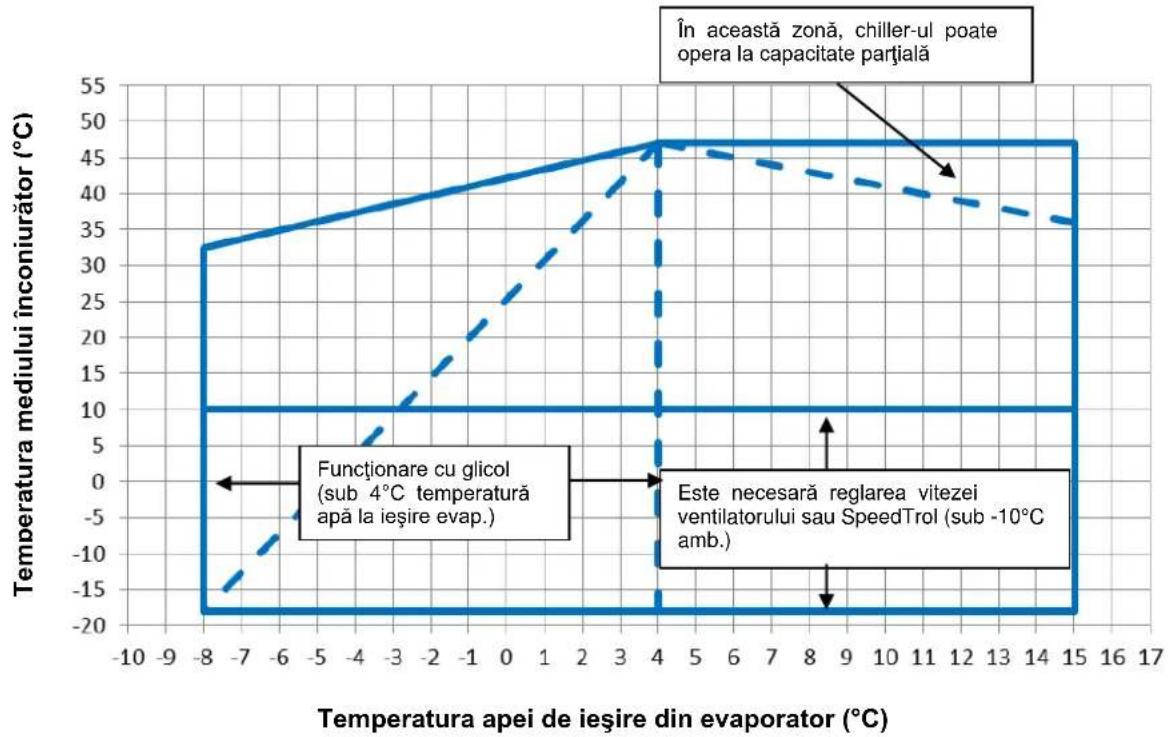

Figura 2 - Limite de operare – Eficientă standard

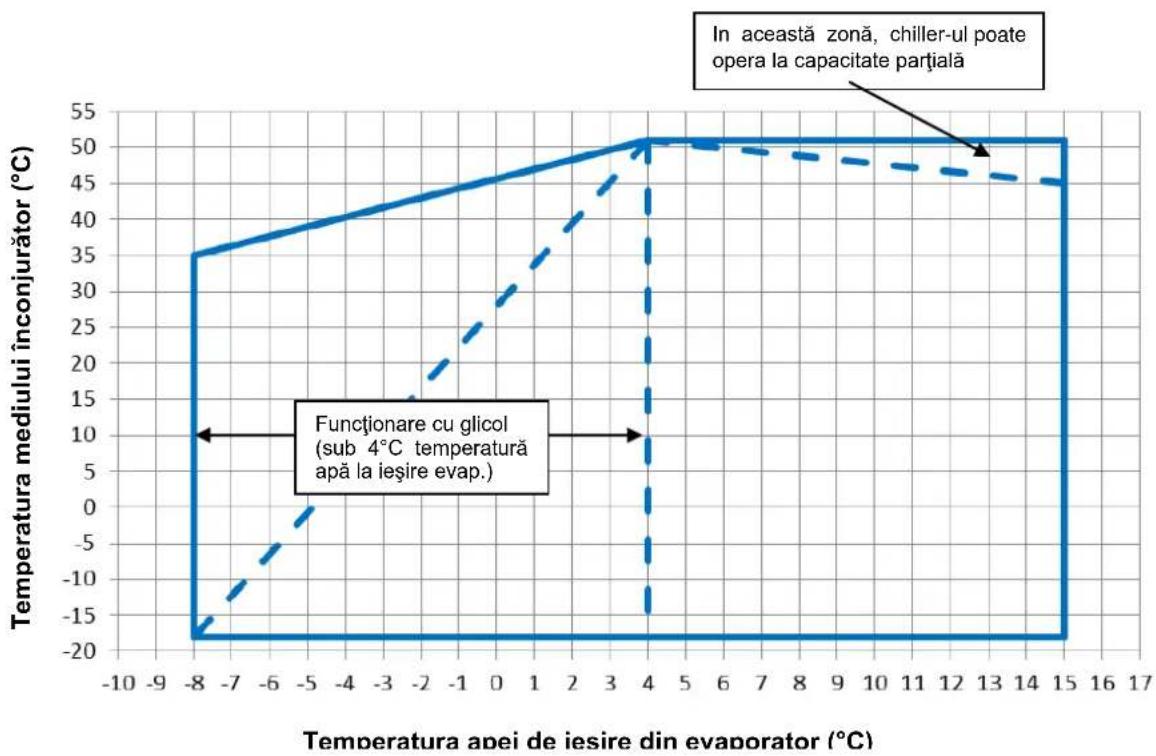

Figura 3 - Limite de operare – Eficientă înaltă

Figura 4 - Limite de operare – Eficientă premium

Siguranță

Unitatea trebuie bine fixată la sol.

Este obligatoriu să respectați următoarele instrucțiuni:

• Unitatea poate fi ridicată numai utilizând punctele indicate cu galben care se află pe bază.
• Accesul la componentele electrice este permis numai după ce ați deschis tabloul principal al unității și ați întrerupt alimentarea cu energie electrică.
• Este strict interzis accesul la componentele electrice fără să utilizați o platformă izolantă. Este interzis accesul la componentele electrice în prezența apei și/sau umidității.
• Marginile ascuțite ale suprafeței secțiunii condensatorulu pot cauza leziuni. Evitați contactul direct și folositți dispozitive de protectie adecvate.
• Întrerupeți alimentarea cu energie electrică prin intermediul întrerupătorului principal înainte de a efectua intervenții de asistență privind ventilatoarele de răcire și/sau compresoarele. Nerespectarea acestei reguli poate duce la leziuni grave.
• Nu introduceți obiecte solide în tuburile de apă în timp ce unitatea este conectată la sistem.
• Pe tubul de apă conectat la intrarea schimbătorului de căldură trebuie să fie instalat un filtru mecanic.
• Unitatea este furnizată cu supape de siguranță, care sunt instalate pe ambele părți - de presiune înaltă și de presiune scăzută - ale circuitului de agent de răcire.

Este absolut interzisă îndepărtarea tuturor protectiilor componentelor în mișcare.

În cazul opririi bruște a unității, urmați instrucțiunile Tabloului de control din manualul de instrucțiuni care face parte din documentația aflată în dotarea mașinii livrată împreună cu aceasta utilizatorului final.

Este recomandat să efectuați operațiile de instalare și întreținere împreună cu alte persoane. În caz de leziuni accidentale sau probleme este indicat să vă comportați în felul următor:

mentineți-vă calmul
- și apăsați butonul de alarmă dacă este prezent la locul instalării
- mutați persoana accidentată într-un loc cald, departe de unitate și așezatii-o într-o poziție comodă
- contactați imediat personalul pregătit pentru cazuri de urgență aflat în clădire sau adresați-vă unui centru de prim ajutor
- așteptați ca operatorii de prim ajutor să ajungă la locul accidentului, dar nu lăsați persoana rănită singură
- furnizați toate informațiile necesare operatorilor de prim ajutor

Nu instalați aparatul chiller în zone care ar putea fi periculoase în timpul operațiilor de întreținere, precum platforme fără protecții sau zone care nu respectă normele privind spațiul necesar în jurul chiller-ului.

Zqomot

Unitatea produce zgomot mai ales din cauza rotației compresorilor și ventilatoarelor.

Nivelul de zgomot diferă în funcție de model și este indicat în documentația mașinii.

Dacă unitatea este instalată, folosită și întreținută în mod adecvat, nivelul de emisie sonoră nu necesită nici un dispozitiv de protectie special care să funcționeze în continuu lângă unitate.

În caz de instalare în situații deosebite privind sonorizarea, ar putea fi necesară instalarea unor dispositive pentru atenuarea zgomotului.

Mutare și ridicare

Nu loviți și nu scuturați unitatea în timpul încărcării / descărcării din vehiculul de transport. Împingeți sau trageți unitatea numai de bază. Fixați unitatea în interiorul vehiculului de transport pentru ca să nu se miște provocând daune. Faceți astfel încât nici un element al unității să nu cadă în timpul încărcării / descărcării.

Toate unitățile din această serie sunt furnizate cu puncte de ridicare, marcate cu galben. Numai aceste puncte pot fi folosite pentru a ridica unitatea, așa cum este indicat în figura.

Utilizați bare de distanțare pentru a preveni deteriorarea bancului de condensare. Pozitionați-le deasupra grilajelor ventilatorului, la o distanță de cel puțin 2,5 metri.

Funiile și barele folosite pentru ridicare trebuie să fie suficient de rezistente pentru a susține unitatea în perfectă siguranță. Verificați greutatea unității pe plăcuța de identificare a acesteia.

Unitatea trebuie ridicată cu cea mai mare atenție și grijă, respectând instrucțiunile privind ridicarea aflate pe etichetă; ridicati unitatea foarte încet, menținând-o perfect dreaptă.

Aşezare și asamblare

Toate unitățile au fost proiectate pentru folosirea în exterior, pe balcoane sau la sol, cu condiția ca în zona înconjurătoare să nu existe obstacole care pot reduce fluxul de aer la bateriile de condensare.

Unitatea trebuie instalată pe o fundație rezistentă și perfect dreaptă; dacă unitatea este instalată pe balcoane sau pe acoperișuri, s-ar putea să fie necesare bârne de distribuție a greutății.

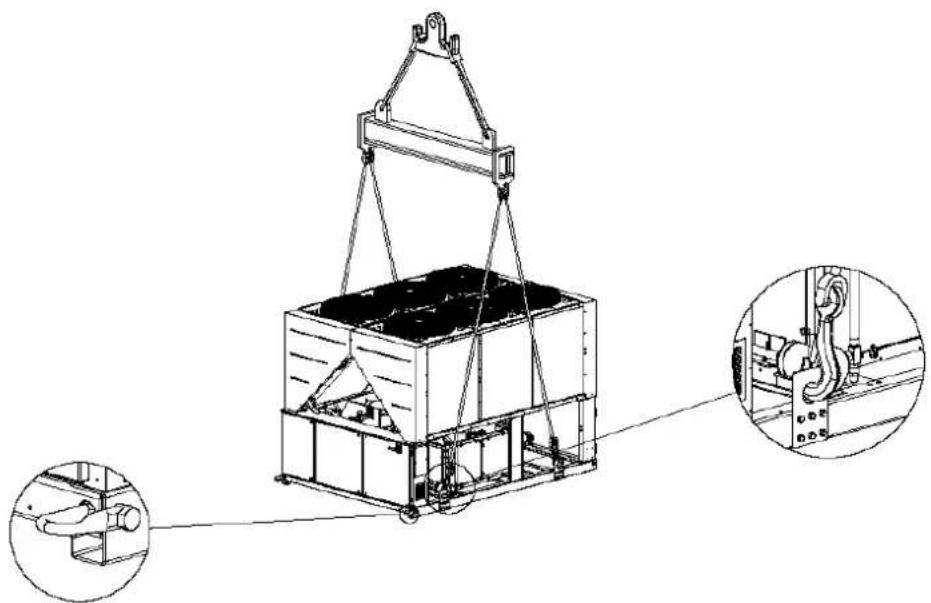

Figura 5 - Ridicarea unității

1 Unitate compresor – Bobine în „V“

Versiune cu 4-5 ventilatoare

Versiune cu 6-14 ventilatoare

(Desenul Indică prezintă numal versiunea cu 6 ventilatoare. Pentru versiunea cu 6-8-10-12-14 ventilatoare, modul de ridicare este identic)

În cazul instalării la sol, trebuie furnizată o bază din ciment rezistent, cu grosimea minimă de 250mm și lățimea mai mare decât cea a unității. Baza trebuie să poată susține greutatea unității.

Dacă unitatea este instalată în locuri ușor accesibile persoanelor și animalelor, este indicat să instalați grilaje de protecție pentru secțiunile condensatorului și compresorului. Pentru a garanta optime prestații la locul de instalare, respectați următoarele instrucțiuni și luați următoarele precauții:

• Evitați recircularea fluxului de aer.
• Asigurați-vă că nu există obstacole care împiedică fluxul corect de aer.
• Asigurați fundații rezistente și solide pentru a reduce zgomotul și vibrațiile.
• Nu instalați unitatea în medii cu mult praf pentru a evita contaminarea bateriilor cu murdărie.
• Apa din sistem trebuie să fie întotdeauna curată, iar toate urmele de ulei sau rugină trebuie curățate. Pe tubul de intrare al unității trebuie instalat un filtru mecanic de apă.

Cerințe minime de spațiu

Este important să respectați distanțele minime pe toate unitățile pentru a garanta o ventilație optimă a bateriilor de condensare.

Când decideți locul de așezare al unității, luați în considerare următorii factori pentru a garanta un flux de aer adecvat:

• Evitați recircularea aerului cald
• Evitați alimentarea insuficientă cu aer a condensatorului

răcit cu aer.

Ambele condiții pot duce la creșterea presiunii condensului, care duce apoi la reducerea eficienței energetice și a capacității de răcire.

Toate laturile unității trebuie să fie accesibile pentru operațiuni de întreținere post-instalare. Figura 3 indică spațiul minim necesar.

Nu trebuie să existe obstacole în calea încărcării verticale cu aer.

Dacă unitatea este înconjurată de pereți sau obstacole care au aceeași înălțime ca și unitatea, aceasta trebuie să fie instalată la o distanță mai mare de 2500 mm.

Dacă aceste obstacole sunt mai înalte, unitatea trebuie să fie instalată la o distanță mai mare de 3000 de mm.

Dacă unitatea este instalată fără a respecta distanțele minime indicate pentru pereți și/sau obstacole verticale, acest fapt poate duce la o combinație de recirculare a aerului cald și/sau alimentarea insuficientă a condensatorului răcit cu aer care poate genera reducerea capacității și eficienței.

În orice caz, microprocesorul va permite unității adaptarea la noile condiții de funcționare punând la dispoziție capacitatea maximă disponibilă în anumite circumstanțe, chiar dacă distanța laterală este inferioară celei recomandate, cu excepția situației în care condițiile operative influențează asupra siguranței personalului sau unității.

Când două sau mai multe unități sunt așezate una lângă alta, este indicat să respectați o distanță de cel puțin 3600 mm între bazele condensatoarelor.

Pentru alte soluții, adresați-vă reprezentantului producătorului.

Protectia sonoră

Când nivelul de emisie sonoră necesită un control special, trebuie să fiti foarte atenți pentru a izola unitatea de baza sa aplicând în mod adecvat elemente antivibratii (elemente furnizate ca și opționale). Tuburile flexibile de legătură trebuie instalate și pe legăturile hidraulice.

Tuburile de apă

Tuburile trebuie să realizeze un număr cât mai redus de curbe și de schimbări verticale de direcție. În acest fel costurile de instalatie sunt reduse iar prestațiile sistemului sunt mult mai bune.

Sistemul hidraulic trebuie să aibă:

1. Montaje antivibratii pentru a reduce transmisia vibratiilor

asupra structurii.

1. Valve de izolare a unității de instalația de apă, în timpul operațiilor de întreținere.
2. Întrerupător debit.
3. Dispozitiv de aerisire manual sau automat în punctul cel mai înalt al sistemului, și un sistem de drenare în punctul cel mai de jos.
4. Vaporizatorul și dispozitivul de recuperare al căldurii nu trebuie să se afle în punctul cel mai înalt al sistemului.
5. Un dispozitiv adecvat care să poată menține sistemul hidraulic sub presiune (bazin de expansiune etc.).
6. Indicatorii de presiune și temperatură a apei care asistă operatorul în timpul operațiilor de asistență și întreținere.

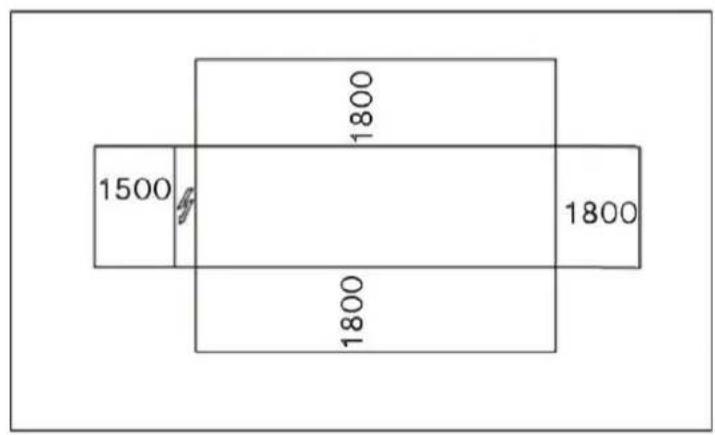

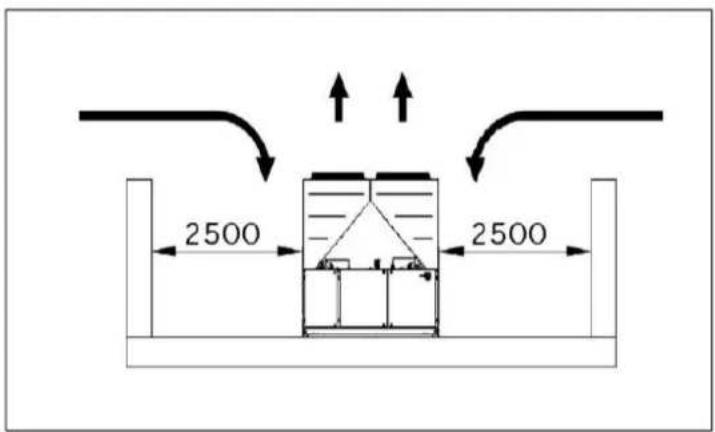

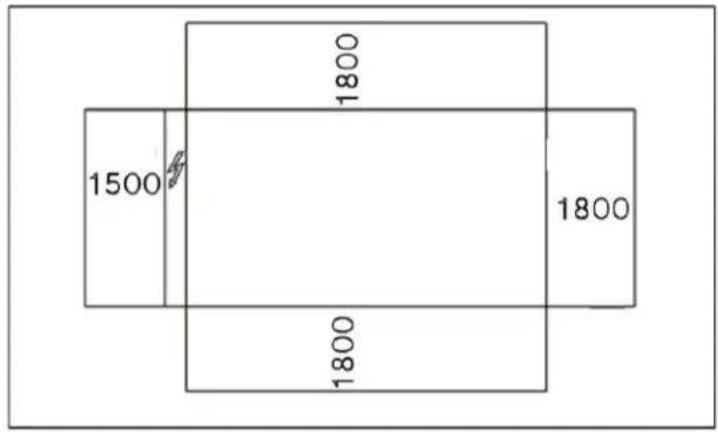

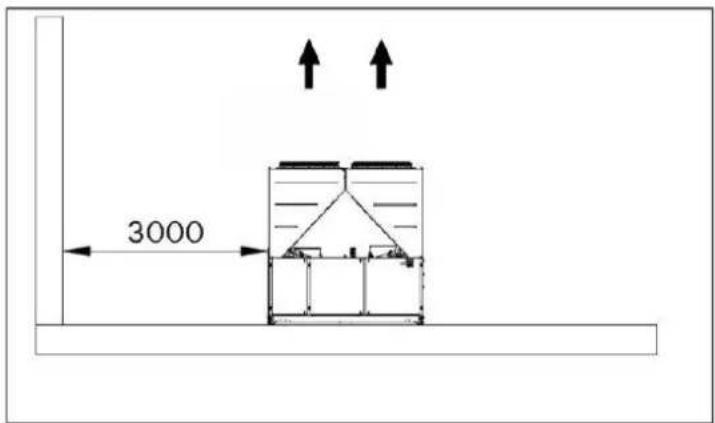

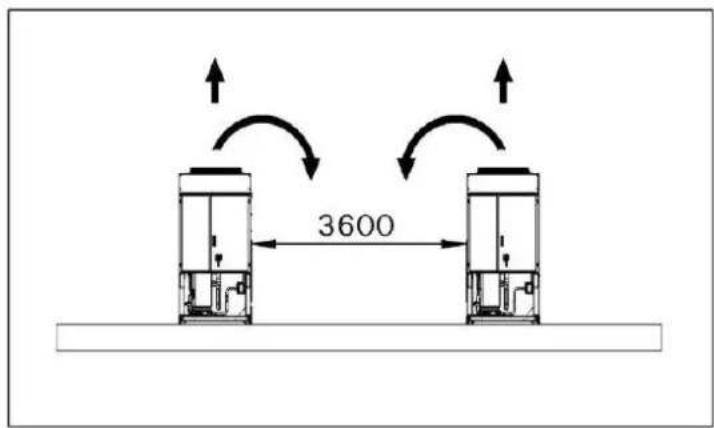

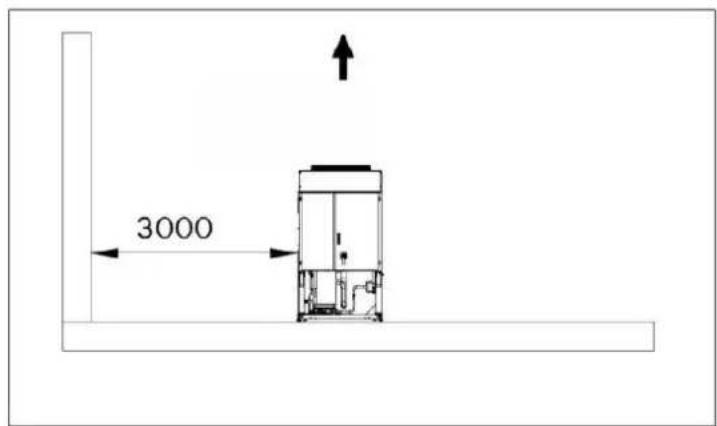

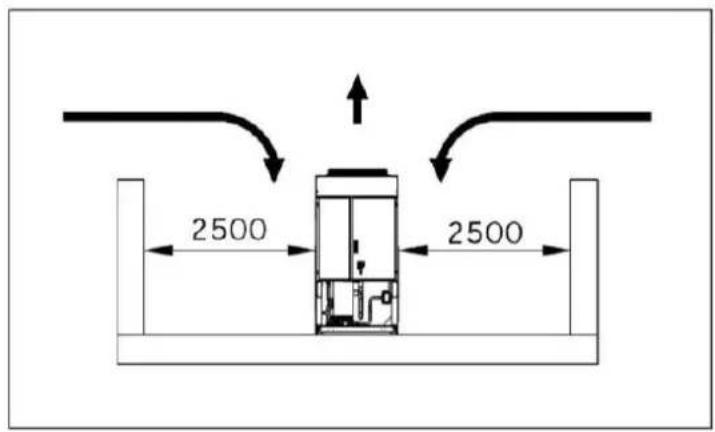

Figura 6 - Cerințe minime de spațiu

1500 1800 1800 1800

1500 1800 1800 1800

2500 2500

2500 2500

3000

3000

3600

3600

1. Un filtru sau un dispozitiv pentru reducerea particulelor din lichid. Folosirea unui filtru crește durata de viață a pompei contribuind la menținerea în bune condiții a sistemului hidraulic.
2. Evaporatorul are o rezistență electrică, un temostat care garantează protecția împotriva congelării apei la o temperatură ambientală minimă de -25^ .
   Dar, toate celelalte tuburi de apă și dispozitivele hidraulice externe trebuie protejate împotriva înghețului.
3. Apa din dispozitivul de recuperare al căldurii trebuie să fie golită în timpul iernii, cu excepția situației în care se adaugă un amestec de etilenglicol în concentrație adecvată.
4. În cazul înlocuirii unității, întregul sistem hidraulic trebuie golit și curățat înainte de a instala noua unitate. Înainte de a porni noua unitate, este recomandată efectuarea unor teste regulate și tratamente chimice adecvate ale apei.
5. Dacă glicolul este adăugat în sistemul hidraulic ca și protectie împotriva înghețului, fiți atenți ca presiunea de aspiratie să fie mai mică, prestațiile unității vor fi inferioare iar căderile de presiune mai mari. Toate sistemele de protectie ale unității, precum antigelul și protectiile împotriva joasei presiuni vor trebui reglate din nou.
6. Înainte de a izola tuburile de apă controlați să nu existe pierderi.

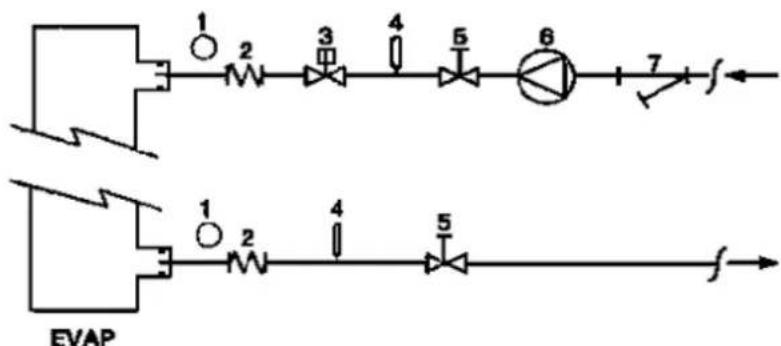

Figura 7 - Conectarea tuburilor de apă la evaporator

1. Manometru
2. Conector flexibil
3. Indicator de debit
4. Sondă de temperatură
5. Valvă de izolare
6. Pompă
7. Filtru

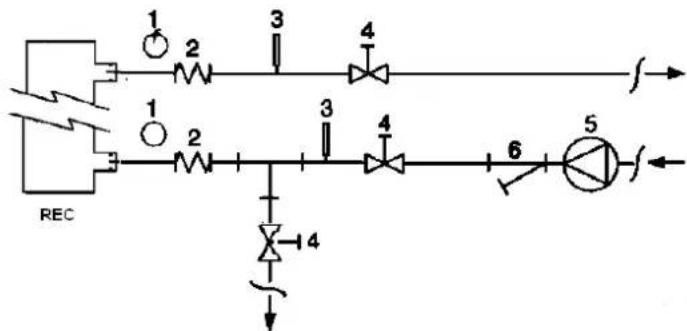

Figura 8 - Conectarea tuburilor de apă pentru schimbătoarele de recuperare a căldurii

1. Manometru
2. Conector flexibil
3. Sondă de temperatură
4. Valvă de izolare
5. Pompă
6. Filtru

Tratarea apei

Înainte de a pune în funcțiune unitatea, curățați circuitul de apă. Murdăria, calcarul, resturile datorate corodării și alte materiale care se pot acumula în interiorul schimbătorului de căldură reducând capacitatea de schimb termic a acestuia. Poate duce și la reducerea presiunii, reducând fluxul de apă. Tratamentul adecvat al apei poate reduce riscul de coroziune,

eroziune și formare a calcarului etc. Tratamentul adecvat al apei trebuie stabilit local, în funcție de tipul sistemului și caracteristicilor apei.

Producâtorul nu este responsabil de eventuale daune sau defecte ale aparatului datorate lipsei sau tratamentului neadecvat al apei

Tabel 1 - Limite acceptabile ale calității apei

pH (25°C)	6,8÷8,0		Duritate totală (mg CaCO_3 /l)	< 200
Conductivitate electrică μmS/cm (25°C)	<800		Fier (mg Fe / l)	< 1,0
loni de clorură (mg Cl- / l)	<200		loni de sulfură (mg S^2- /l)	Niciunul
loni de sulfat (mg SO_4^2- /l)	<200		loni de amoniu (mg NH_4^+ /l)	< 1,0
Alcalinitate (mg CaCO_3 /l)	<100		Siliciu (mg SiO_2 /l)	< 50

Protectie anti-îngheț a schimbătoarelor de recuperare și a evaporatorului

Toate evaporatoarele sunt dotate cu o rezistență electrică controlată din punct de vedere termostatic, care furnizează o protectie împotriva înghețului la temperaturi minime de -25^ .

Totuși, pot fi utilizate alte metode împotriva înghețului, cu exceptia situației în care schimbătoarele de căldură sunt complet goale și curățate cu soluție de antigel.

În momentul proiectării sistemului, sunt considerate două sau mai multe metode de protectie, descrise mai jos:

• Recircularea continuă a fluxului de apă în interiorul tuburilor și schimbătoarelor
• Adăugarea unei cantități adecvate de glicol în circuitul de apă.
• Izolarea temică și încălzirea suplimentară a tuburilor expuse
• Golirea și curățarea schimbătorului de căldură în timpul anotimpurilor reci.

Este de datoria instalatorului și/sau personalului responsabil cu întreținerea locală, să facă în așa fel încât să fie utilizate metodele împotriva înghețului. Asigurați-vă că sunt efectuate operațiile de întreținere adecvate privind protecția împotriva înghețului. Nerespectarea indicațiilor duce la defecte ale unității. Daunele provocate de îngheț nu sunt acoperite de garanție.

Instalare indicator de debit

Pentru a garanta un flux de apă suficient în tot evaporatorul, este necesar să instalați un indicator de debit în circuitul hidraulic care poate fi așezat pe tuburile de apă la intrare și la ieșire. Scopul indicatorului de debit este de a opri unitatea în cazul în care este întrerupt debitul de apă, evitând congelarea evaporatorului.

Producătorul oferă, ca și opțional, un indicator de debit adecvat. Acest indicator este de tip paletă și este adecvat pentru aplicații continue în exterior (IP67) cu diametrul tuburilor de la 1" la 6". Indicatorul de debit este dotat cu un contact curat care trebuie conectat electric la terminalele indicate în schema electrică.

Indicatorul de debit trebuie calibrat astfel încât să intervină când fluxul de apă al evaporatorului coboară sub 50% din capacitatea nominală.

Recuperarea căldurii

Dacă de dorește, unitățile pot fi dotate cu sistem de recuperare al căldurii.

Acest sistem este aplicat cu un schimbător de căldură răcit cu apă aflat pe tubul de evacuare al compresorului și un dispozitiv de gestiune al presiunii de condensare.

Pentru a garanta funcționarea compresorului în interiorul protecției sale, unitatea de recuperare al valorii nu poate funcționa cu temperatura apei sub 28°C.

Proiectantul instalației și instalatorul aparatului chiller au responsabilitatea de a garanta respectul acestei valori (ex. folosind o valvă bypass de recirculare)

Instalația electrică

Informații generale

Toate conexiunile electrice ale unității trebuie efectuate în conformitate cu legile și normele în vigoare.

Toate activitățile de instalare, gestionare și întreținere trebuie efectuate de către personal calificat.

Consultați schema electrică specifică a unității cumpărate. Dacă schema electrică nu se află împreună cu unitatea sau a fost pierdută, contactați reprezentantul producătorului care vă va trimite o copie.

În caz de diferențe între schema electrică și tabloul/cablurile electrice, contactați reprezentantul producătorului.

Folosiți doar conductori din cupru altfel se poate produce supraîncălzirea și coroziunea punctelor de legătură cu riscul de a produce defectiuni la unitate.

Pentru a evita interferențele, toate cablurile de comandă trebuie legate separat de cele electrice. Pentru aceasta utilizați pasaje electrice diferite.

Trebuie acordată o atenție specială executării conexiunilor electrice la cutia de distribuție; dacă aceasta nu este etanșată corespunzător, intrările pentru cabluri pot permite intrarea apei în cutia de distribuție, deteriorând echipamentul din interior.

Înainte de a efectua lucrările de instalare și branșare, unitatea trebuie deconectată și securizată. Deoarece această unitate conține invertoare, circuitul intermediar al capacitoarelor rămâne încărcat cu tensiune mare pe o perioadă scurtă, după decuplare. Nu operați unitatea înainte să fi trecut 5 minute de la decuplarea ei.

Această unitate include sarcini non-liniare, cum ar fi invertoarele, care prezintă o scurgere naturală de curent în sol. Dacă se instalează un detector de scurgeri electrice în sol, în amontele unității, trebuie utilizat un dispozitiv tip B cu un prag minim de 300 mA.

Acest produs respectă standardele CEM pentru mediile industriale. Prin urmare nu trebuie utilizat în zone rezidentiale, ex. instalații în care produsul este conectat la un sistem public de distribuție cu tensiune scăzută. În cazul în care acest produs trebuie conectat la un sistem public de distribuție cu tensiune scăzută, trebuie luate măsuri suplimentare, pentru a evita interferența cu alte echipamente sensibile.

Functionare

Responsabilitățile operatorului

Este esențial ca operatorul să aibă o pregătire profesională adecvată și să cunoască bine sistemul înainte de a folosi unitatea. Înafară de lectura acestui manual, operatorul trebuie să studieze manualul operativ al microprocesorului și schema electrică, pentru a întelege secvențele de pornire, funcționarea și secvențele de oprire, precum și funcționarea dispozitivelor de siguranță.

În timpul fazei de pornire initiale a unității, un tehnician autorizat de câtre producător este la dispoziția cumpărătorului pentru a răspunde oricăror întrebări și a vă oferi instrucțiuni corecte privind modul de funcționare.

Operatorul trebuie să aibă o înregistrarea a datelor operative pentru fiecare unitate instalată. O altă înregistrare trebuie păstrată și pentru activitățile periodice de întreținere și asistență.

Dacă operatorul observă condiții de funcționare anormale sau neobișnuite, trebuie să consulte serviciul tehnic autorizat de către producător.

Întreținere de rutină

Activitățile minime de întreținere sunt enumerate în tabelul 2.

Capacitoarele electrolitice ale invertorului

Invertoarele cu compresor conțin capacitoare electrolitice care au fost proiectate să dureze minim 15 ani, în condiții normale.

Condițiile difficile pot reduce durata reală de viață a capacitoarelor. Chiller-ul calculează durata reziduală de viață a capacitoarelor pe baza operării reale. Când durata reziduală de viață scade sub un anumit prag, controllerul emite un avertisment. În acest caz, se recomandă înlocuirea capacitoarelor. Această operațiune trebuie făcută de tehnicieni calificați. Înlocuirea trebuie făcută conform următoarei proceduri:

• Decuplati alimentarea chiller-ului
- Aşteptați 5 minute înainte de a deschide carcasa invertorului
- Verificați dacă tensiunea reziduală DC, pe conexiunea DC, este zero.
- Deschideți carcasa invertorului și înlocuiti capacitoarele vechi cu unele noi.
- Resetați controlerul chiller-ului din meniul de întreținere. Acest lucru îi va permite controlerului să recalculeze noua durată de viață estimată a capacitoarelor.

Reconditionarea capacitoarelor după o perioadă lungă de inactivitate

Capacitoarele electrolitice își pot pierde partial caracteristicile originale dacă nu sunt pornite timp de peste un an. Dacă chiller-ul a fost oprit pe o perioadă mai îndelungată, este necesară următoarea procedură de „recondiționare”:

• Porniti inverterul
• Mențineți-l pornit, fără a porni compresorul, timp de cel puțin 30 de minute
  • După 30 de minute, compresorul poate fi pornit

Pornirea la temperatura scăzută a mediului ambiant

Invertoarele includ controlul temperaturii, care le permite să reziste la temperaturi de sub -20°C. Însă, acestea nu trebuie pornite la temperaturi sub 0°C, decât dacă se execută următoarea procedură:

• Deschideți cutia de distribuție (doar tehnicienii calificați trebuie să execute această operațiune)
• Deschideti siguranțele fuzibile ale compresorului (trăgând de suporturile acestora) sau ruptoarele compresorului
• Porniti chiller-ul
• Mentineți chiller-ul pornit timp de cel puțin 1 oră (acest lucru permite radiatoarelor invertorului să îl încălzească).
  • Închideți suporturile siguranțelor

- Închideți cutia de distribuție

Service și garanție limitată

Toate unitățile sunt testate în fabrică și garantate 12 luni de la prima punere în funcțiune sau 18 luni de la furnizare.

Aceste unități au fost construite respectând cele mai înalte standarde calitative, garantând ani de funcționare fără defectiuni. Totuși, este important să asigurați o întreținere periodică adecvată conform procedurilor din acest manual și bunelor practici de întreținere a mașinilor.

Este indicat să semnați un contract de întreținere cu un serviciu autorizat de către producător pentru a garanta o funcționare eficientă fără probleme, datorită experienței și competenței personalului nostru.

Trebuie luat în considerare faptul că unitatea are nevoie de întreținere și în timpul perioadei de garanție.

Trebuie ținut cont de faptul că folosirea neadecvată a unității, de exemplu peste limitele sale operative, sau lipsa activităților de întreținere așa cum este indicat în prezentul manual, duce la anularea garanției.

Respectați următoarele indicații mai ales pentru a respecta limitele garanției:

1. Unitatea nu poate funcționa peste limitele specificate

2. Alimentarea cu energie electrică trebuie să fie între limitele de tensiune, să fie lipsită de armonice sau schimbări neașteptate de tensiune.

3. Alimentarea trifazată nu trebuie să prezinte dezechilibre între faze mai mari de 3%. Unitatea trebuie să fie oprită până când problemele electrice nu au fost rezolvate.
4. Nu dezactivați și nu anulați nici un dispozitiv de siguranță, fie el mecanic, electric sau electronic.
5. Apa folosită pentru umplerea circuitului hidraulic trebuie să fie curată și tratată în mod adecvat. Filtrul mecanic trebuie să fie instalat în locul cel mai apropiat al intrării evaporatorului.
6. Dacă nu există un acord specific în momentul comenzii, debitul de apă al evaporatorului nu trebuie să depășească niciodată 120% și nu trebuie să fie sub 80% din debitul nominal.

Controale periodice obligatorii și pornirea aplicațiilor sub presiune

Unitățile sunt incluse în categoria IV a clasificării stabilite de Directiva Europeană PED 2014/68/UE.

Pentru aparatele chiller incluse în această categorie, unele norme locale cer inspecția periodică de către o agentie autorizată.

Verificați cerințele în vigoare la locul instalării.

Tabel 2 - Program de întreținere de rutină

Lista activităților	Săptămânal	Lunar(Nota 1)	Anual / sezonier(Nota 2)
General:
Citirea datelor operative (Nota 3)	X
Inspectia vizivă a unității pentru a observa eventuale daune și / sau defecte		X
Verificarea integrității izolatiei termice			X
Curățarea și vopsirea atunci când este necesar			X
Analiza apei (6)			X
Controlul modului de funcționare al indicatorului de debit		X
Instalația electrică:
Verificarea secvențelor de control			X
Verificarea uzurii contorului - înlocuiti dacă este necesar			X
Verificarea fixării terminalelor electrice - strângeti dacă este necesar			X
Curățarea interiorului tabloului electric			X
Inspectia vizuală a componentelor pentru eventuale semne de supraîncălzire		X
Verificarea modului de funcționare a compresorului și a încălzitorului de ulei		X
Măsurarea izolatiei motorului compresorului cu ajutorul unui dispozitiv Megger			X
Curățarea filtrelor de admisie a aerului de pe panoul electric		X
Verificarea operării tuturor ventilatoarelor de aerisire de pe panoul electric			X
Verificarea operării supapei de răcire și a încălzitorului invertorului			X
Verificarea stării capacitoarelor din invertor (semne de daune, scurgeri etc.)			X
Circuitul de răcire:
Controlul existenței unor pierderi de agent de răcire		X
Verificarea debitului agentului de răcire prin geamul de inspecție vizuală a lichidului - geamul de inspecție trebuie să fie plin	X
Verificarea scăderii presiunii filtrului de uscare		X
Verificarea scăderii presiunii filtrului de ulei (Nota 5)		X
Analiza vibrățiilor compresorului			X
Analiza acidității compresorului (7)			X
Secțiunea condensatorului:
Curățarea componentelor condensatorului (Nota 4)			X
Verificarea fixării corecte a ventilatoarelor			X
Verificarea plăcilor condensatorului - îndepărtați dacă este necesar			X

Note:
1. Activitățile lunare le includ pe cele săptămânale.
2. Activitățile anuale (sau de început de anotimp) le includ pe cele săptămânale și lunare.
3. Valorile operative ale unității pot fi citite zilnic respectând standardele de observație.
4. În medii cu concentrație mare de particule transportate pe cale aerului, poate fi necesară curățarea mai des a condensatorului.
5. Înlocuiti filtrul de ulei când scăderea presiunii ajunge la 2.0 bari.
6. Controlați prezența metalelor dizolvate.
7. TAN (Număr total de acizi): ≤0,10: Nici o actiune

Între 0,10 și 0,19: Înlocuiti filtrele antiacid și controlați din nou după 1000 de ore de funcționare. Continuați să înlocuiti filtrele până când TAN scade sub 0,10.

0,19: Înlocuiti uleiul, filtrul de ulei și dezhidratorul de ulei. Verificați la intervale regulate

Informații importante privind aparatul de răcire în folosință

Acest produs conține gaze de seră fluorurate. Nu eliberați gazul în atmosferă.

Tip agent de răcire: R134a

Valoare GWP(1): 1430

(1)GWP = Potential de Incălzire Globală

Cantitatea de agent de răcire necesară pentru funcționarea standard este indicată pe tăblita de identificare a unității.

Cantitatea de agent de răcire efectivă încărcată în unitate este indicată pe traversa argintie din interiorul tabloului electric.

În baza legislației europene și locale în vigoare, pot fi necesare inspecții periodice pentru a identifica eventuale pierderi de agent de răcire.

Instrucțiuni pentru încărcarea unităților în fabrică și la locație

(Informații importante privind agentul de răcire utilizat)

Sistemul de răcire va fi încărcat cu gaze cu efect de seră fluorurate.

Nu eliberați gazul în atmosferă.

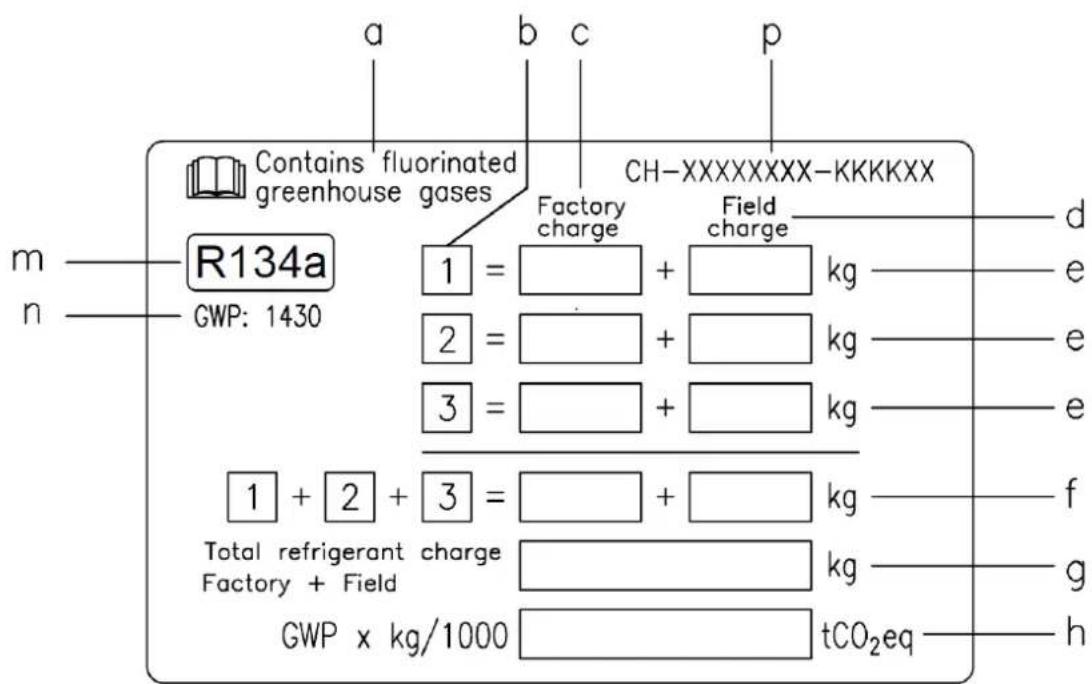

1 Completați cu cerneală indelebilă eticheta de încărcare cu agent de răcire furnizată împreună cu produsul, conform instructiunilor:

- încărcarea cu agent de răcire a fiecărui circuit (1; 2; 3)

- încărcarea totală cu agent de răcire (1 + 2 + 3)

- calculați emisiile de gaz cu efect de seră utilizând următoarea formulă:

Valoarea GWP a agentului de răcire x încărcarea totală cu agent de răcire (în kg) / 1000

a Conține gaze fluorurate cu efect de seră.

b Număr circuit

c încărcare în fabrică

d Încărcare la locație

e Încărcare cu agent de răcire pentru fiecare circuit (în conformitate cu numărul de circuite)

f Încărcare totală cu agent de răcire

g Încărcare totală cu agent de răcire (Fabrică + Locație)

h Emisie de gaze cu efect de seră a cantității totale de agent de răcire încărcate exprimată

ca echivalent al tone de CO2

m Tip agent de răcire

n GWP = Potential de încălzire globală

p Număr de serie al unității

2 Eticheta completată trebuie lipită în interiorul panoului electric.

În baza legislației europene și locale în vigoare, pot fi necesare inspecții periodice pentru a identifica eventuale pierderi de agent de răcire. Adresați-vă agentului local pentru mai multe informații.

ANUNT

În Europa, emisia de gaze cu efect de seră a cantității totale de agent de răcire încărcată în sistem (exprimată ca echivalent al tone de CO₂) este utilizată pentru a determina intervalele de întreținere. Urmați legislația aplicabilă.

Formulă pentru calcularea emisiilor de gaze cu efect de seră:

Valoarea GWP a agentului de răcire x încărcarea totală cu agent de răcire (în kg) / 1000

Utilizați valoarea GWP menționată pe eticheta gazelor cu efect de seră. Această valoare GWP se bazează pe al 4-lea raport de evaluare IPCC. Valoarea GWP menționată în manual ar putea fi depășită (de ex. bazată pe al 3-lea raport de evaluare IPCC)

Adresați-vă agentului local pentru mai multe informații.

Eliminare

Unitatea este compusă din elemente metalice, plastice și electronice. Toate aceste părți trebuie eliminate în baza normelor locale în vigoare.

Bateriile cu plumb trebuie adunate și trimise centrelor de colectare a deseurilor.

Unleiul trebuie adunat și trimis centrelor de colectare a deșeurilo.

Acest manual reprezintă un suport tehnic și nu constituie o ofertă cu caracter obligatoriu. Conținutul nu poate fi garantat explicit sau implicit ca și complet, precis sau de încredere. Toate datele și indicațiile cuprinse pot fi modificate fără preaviz. Datele comunicate în momentul comenzii vor fi considerate definitive.

Producâtorul nu își asumă responsabilitatea pentru eventuale daune directe sau indirecte, în sensul larg al termenului, derivate sau legate de utilizarea și/sau interpretarea acestui manual.

Ne rezervăm dreptul de a aduce modificări ale designului și constructiei, oricând, fără preaviz, prin urmare poza de pe copertă nu are efecte juridice.

ORIGINÁLNE POKYNY V ANGLIČTINE
