HASZNÁLATI ÚTMUTATÓ EWAD560TZPS DAIKIN
A - Tipikus hűtőközeg-kör - Vízbemenet és kimenet szükséges. A pontos vízcsallakozási jellemzőkért kérjük, tekintse meg a gép jellemzőit tartalmazó diagramokat.
B - Tipikus hűtőközeg-kör hővisszanyeréssel - Vízbemenet és kimenet szükséges. A pontos vízcsatlakozási jellemzőkért kérjük, tekintse meg a gép jellemzőit tartalmazó diagramokat.
Ezen kézikönyv fontos segítséget jelent a szakemberek számára, ám nem helyettesítheti a szakember jelenlétét.
Köszönjük, hogy termékünket választotta

AZ EGYSÉG BESZERELÉSE ÉS HASZNÁLATÁNAK MEGKEZDÉSE ELÖTT OLVASSA EL FIGYELMESEN A JELEN ÚTMUTATÓT.
A NEM MEGFELELŐ BESZERELÉS ÁRAMÜTÉST, RÖVIDZÁRLATOT, SZIVÁRGÁST, TÜZET VAGY MÁS KÁROKAT ILLETVE SZEMÉLYI SÉRÜLÉSEKET OKOZHAT.
AZ EGYSÉGET CSAK SZAKEMBER/TECHNIKUS SZERELHETI BE
AZ EGYSÉG BEINDÍTÁSÁT CSAK MEGFELELŐ SZAKÉRTELEMMEL ÉS ENGEDÉLLYEL
RENDELKEZŐ SZEMÉLYEK VÉGEZHETIK A MŰVELETEKET A HELYI TÖRVÉNYEKNEK ÉS SZABÁLYOZÁSOKNAK MEGFELELŐEN KELL ELVÉGEZNI.
AMENNYIBEN A JELEN ÚTMUTATÓ BÁRMELY RÉSZE NEM LENNE EGYÉRTELMÚ AZ EGYSÉG BESZERELÉSE ÉS BEINDÍTÁSA SZIGORÚAN TILOS.
HA KÉRDÉSEI VANNAK LÉPJEN KAPCSOLATBA A GYÁRTÓ KÉPVISELŐJÉVEL ÉS KÉRJEN TANÁCSOT ÉS INFORMÁCIÓT.
Leírás
Az Ön által vásárolt "léghütéses hűtőberendezés" egy olyan egység, amelyet víz (vagy víz és glikol) hűtésére terveztek az alábbi üzemi tartományokon belül. Az egység működése a fordított Carnot körnek megfelelően a gőz összenyomásán, kondenzációján és elpárologtatásán alapul. A legfontosabb alkotóelemek:
- Csavarkompresszor a hűtő gőz nyomásának növelésére a párolgási nyomásról a kondenzációs nyomásra.
- Párologtató, ahol az alacsony nyomású hűtőfolyadék elpárolog, hogy hűtési üzemmódban hűtse a vizet
- Kondenzátor, ahol a nagy nyomású gáz kondenzálódik, és egy léghütéses hőcserélő segítségével leadja a légkörbe a lehütött vízből eltávolított hőt.
- Szabályozószelep, amely lehetővé teszi a kondenzált folyadék nyomásának csökkentését a kondenzációs nyomásról a párolgási nyomásra.
Általános információk

Az összes egység vezetékelési rajzokkal, tanúsított tervrajzokkal, névtáblával; és DOC (Megfelelőségi nyilatkozat) dokumentummal kerül kiszállításra, melyek tartalmazzák az Ön által vásárolt egység összes müszaki adatát és ezek A JELEN KÉZIKÖNYV ALAPVETŐ RÉSZÉT KÉPZIK
Amennyiben az útmutatóban szereplő és az egység dokumentumai által tartalmazott adatok között eltérések lennének, az egység dokumentumaiban szereplő adatok az
irányadóak. Ha kérdése merülne fel, forduljon a gyártó képviselőjéhez.
A jelen útmutató célja, hogy az egységet beszerelő szakember és az egység kezelője biztosíthassák az egység megfelelő beszerelését, üzembehelyezését és karbantartását anélkül, hogy károkat okozna tárgyakban, háziállatokban vagy személyi sérüléseket okozna.
Az egység átvétele
Amikor az egység eléri a beszerelés helyét, vizsgálja át, hogy nem szenvedett-e sérüléseket a szállítás során. Az átvételi jegyzőkönyvben szereplő összes alkatrészt ellenőrizze.
Ha az egységen sérülések láthatók, ne távolítsa el a sérült alkatrészt, hanem közölje a fuvarozóval a kárt, és kérje az alkatrész átvizsgálását.
A kárról haladéktalanul értesítse a gyártó képviselőjét, és lehetőség szerint mellékeljen fényképeket is, amelyek segítségével tisztázható a felelősség kérdése.
A kárt ne javítsa ki, amíg a szállítást végző cég képviselője nem ellenőrizte az egységet.
Az egység beszerelése előtt ellenőrizze, hogy modell és a címkén jelzett feszültségérték megfelelőek. Az egység átvételét követően az esetleges károkért a gyártó nem vonható felelősségre.
Üzemi tartomány
Tárolás
A környezeti értékeknek az alábbi tartományokon belül kell maradniuk:
Minimum külső hömérséklet : -20°C
Maximum külső hőmérséklet : 57°C
Maximális relativ páratartalom : 95% lecsapódás nélkül
Ha az egységet a fentinél alacsonyabb hömérsékleten tárolja az egyes részek sérülhetnek. Ha a hömérséklet meghaladja a fenti határértéket, kinyíhatnak a biztonsági szelepek. Az olyan környezetben, ahol nagy a páralecsapódás mértéke, az elektromos részek sérülhetnek.
Müködés
Az egység működtetése az alábbi ábrákon "Üzemi tartomány" megadott korlátok között megengedett.
Az egységet a párologtató névleges vízhozamához képest 50% és 140%-os teljesítményértékek között kell működtetni (normál üzemi körülmények között).
A üzemeltetési tartományon kívül eső működtetés károsíthatja az egységet.
Ha kérdése merülne fel, forduljon a gyártó képviselőjéhez.

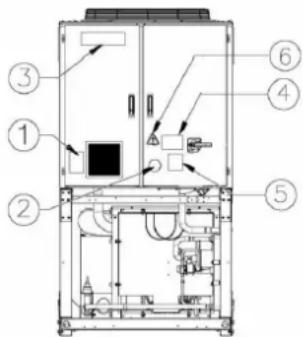

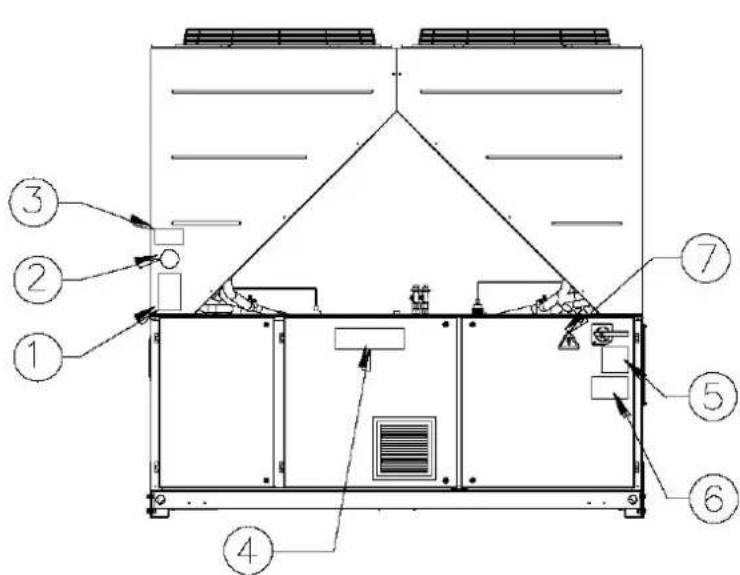

- ábra - Az elektromos burokaltokra elhelyezett címkék értelmezése

| 1 – Nem gyúlékony gáz jele | 5 – Figyelem vezeték befogás |
| 2 – Gáz típusa | 6 – Aramütés veszélye jel |
| 3 – A gyártó logója | 7 – Utasítások az egység felemeléséhez |
| 4 – Figyelem veszélyes feszültség | 8 – Az egység adatait tartalmazó tábla |

| 1 – Nem gyúlékony gáz szimbólum | 5 – Figyelem vezeték befogás |
| 2 – Gáz típusa | 6 – Figyelem veszélyes feszültség |
| 3 – Egység névtáblájának adatai | 7 – Elektromos veszély szimbólum |
| 4 – Gyártó logója | 8 – Emelési utasítások |

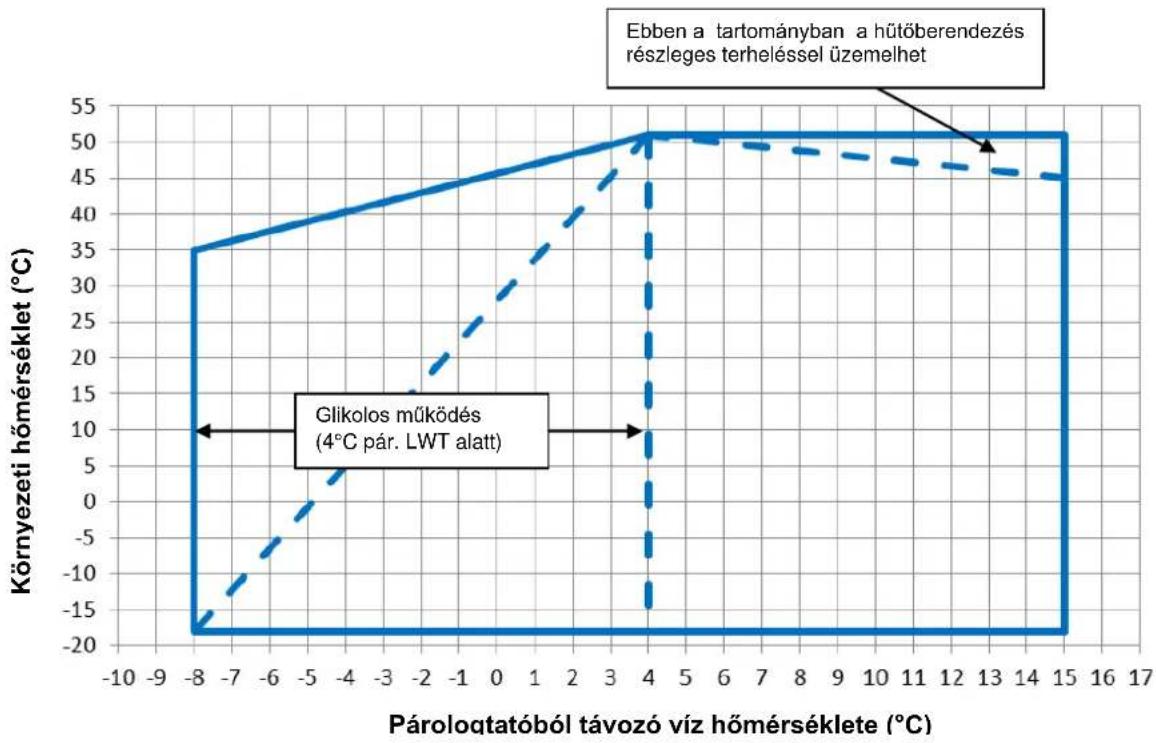

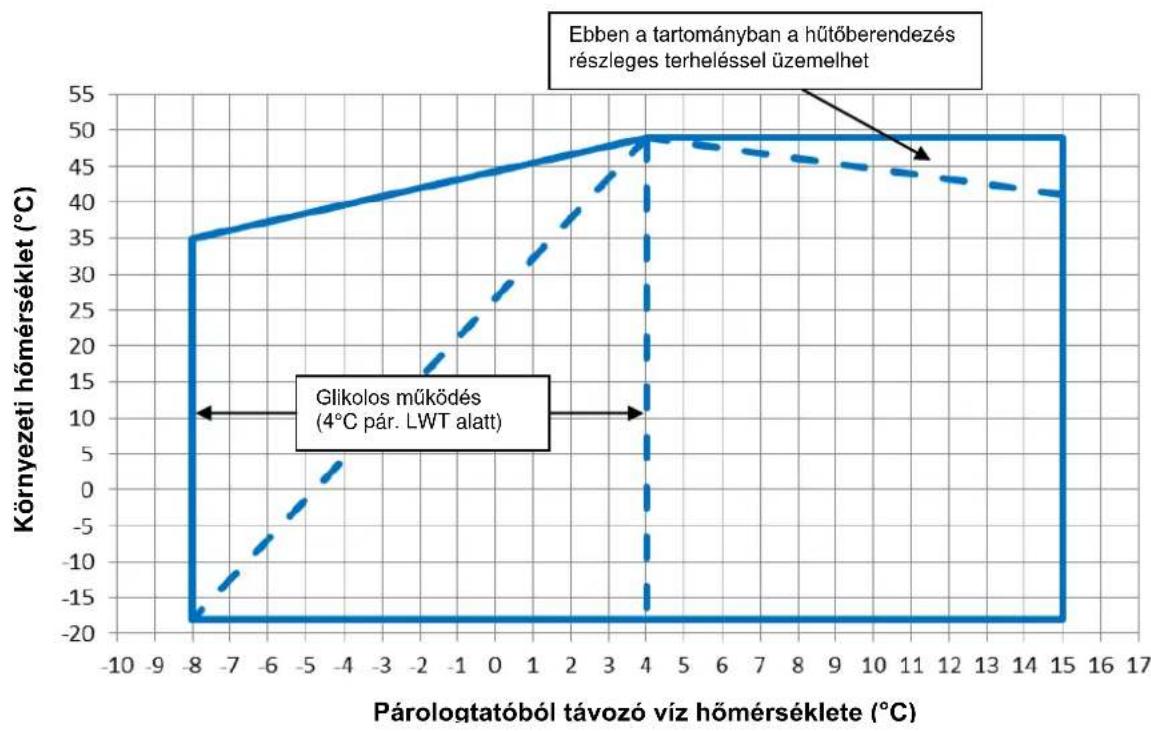

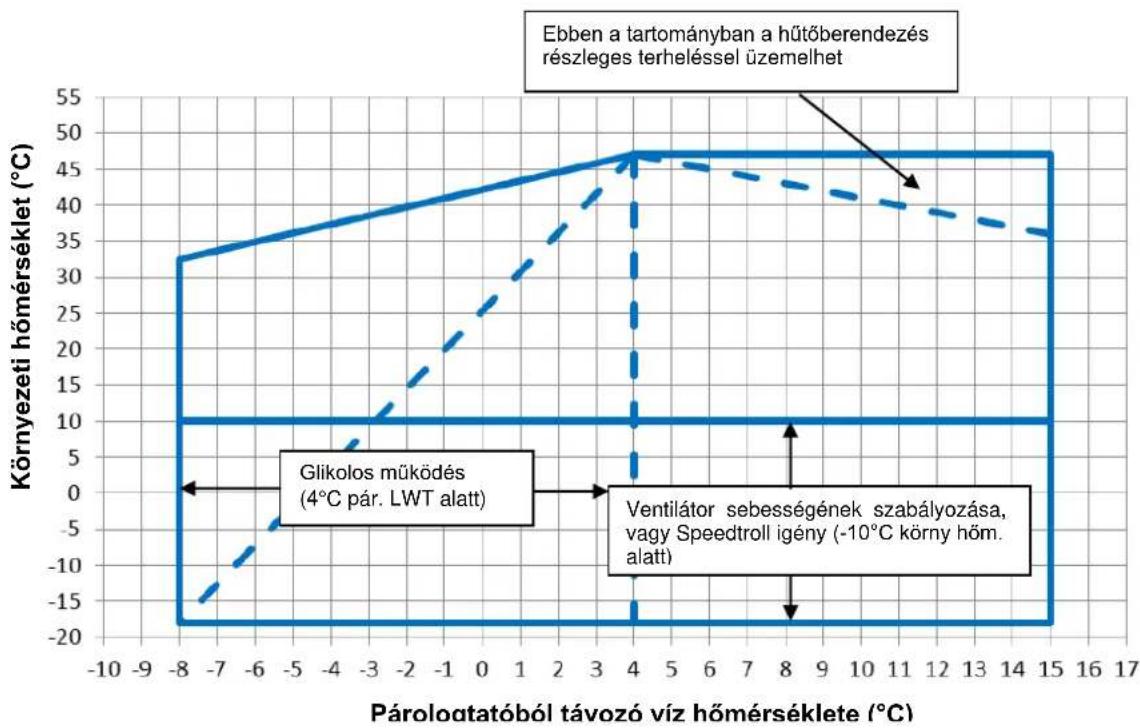

- ábra - Üzemi tartomány – Normál hatékonyság

line
| Pároloatatóból távozó víz hőmérséklete (°C) | Környezeti hőmérséklet (°C) | | ---------------------------------------- | --------------------------- | | -8 | 32 | | 4 | 47 | | 15 | 47 |- ábra - Üzemi tartomány – Nagy hatékonyság

line
| Párologtatóból távozó víz hőmérséklete (°C) | Környezeti hőmérséklet (°C) | | ---------------------------------------- | --------------------------- | | -8 | 35 | | 4 | 50 | | 15 | 50 |- ábra - Üzemi tartomány – Prémium hatékonyság

line
| Pároloqtatóból távozó víz hömérséklete (°C) | Környezeti hömérséklet (°C) | | ---------------------------------------- | --------------------------- | | -8 | 35 | | 4 | 50 | | 15 | 50 |Biztonság
Az egységet rögzítse szilárdan a talajhoz.
Az alábbi szabályok betartása alapvető fontosságú:
- Az egységet csak az alaphoz rögzített sárgával jelölt emelőpontok használatával emelje fel.
- A főkapcsoló kinyitása és az áramellátás megszüntetése előtt az egység elektromos részeihez nyúlni tilos.
- A megfelelő védőszigetelés használata nélkül, az elektromos részekhez nyúlni tilos. Ne nyúljon az elektromos részekhez víz vagy nedvesség jelenlétében.
- Az éles szélek ill. a kondenzátor egység környékének felületei sérüléseket okozhatnak. Kerülje ezekkel a részekkel való közvetlen érintkezést, és használjon megfelelő védőfelszerelést.
- Mielött a hütőlapátokon és/vagy a kompresszorokon karbantartási munkálatokat végezne, nyissa ki a főkapcsolót, és szüntesse meg az egység áramellátását. Ezen szabályok figyelmen kívül hagyása súlyos személyi sérülésekhez vezethet.
- Ne helyezzen szilárd tárgyakat a vízvezetékbe, amíg az egység csatlakoztatva van a rendszerhez.
- A vízvezetékbe szereljen be egy szüröt a höcserélő bemenete elé.
- Az egység biztonsági szelepekkel van ellátva mind a hütőkör nagy nyomású mind a kis nyomású oldalán.
A mozgó részek biztonsági berendezéseit eltávolítani szigorúan tilos.
Az egység hirtelen leállása esetén, kövesse az egység átvételekor kapott dokumentáció szerves részét képező irányító pult kezelési útmutatójának utasításait.
Tanácsos az egység beszerelését és karbantartását más személyek jelenlétében végezni. Balesetek vagy felmerülő problémák esetén az alábbi módón járjon el:
Örizze meg a nyugalmát
- meg kell nyomni a riasztógombot, ha van ilyen a telepítés helyén
- a sérültet meleg helyre kell vinni, az egységtől távol, és nyugalmi pozícióba kell helyezni
- Lépjen haladéktalanul kapcsolatba az épületben tartózkodó biztonsági felelőssel, vagy a sürgősségi szolgálat embereivel.
- A sérült személy mellett maradva várja meg az orvosi segítséget
- a mentőszemélyzetnek meg kell adni minden szükséges információt

Ne állítsa fel az egységet olyan helyen, amely a karbantartási munkák során veszélyes lehet (pl. korlát vagy rács nélküli állványzat, vagy olyan hely, melynél
nincs meg a folyadékhütő körül előírt biztonsági távolság).
Zaj
Az egység által keltett zaj elsősorban a kompresszorok és a ventilátor lapátok forgásából származik.
Az egyes modellek által kibocsátott zajszint az eladáskor átadott dokumentációban kerül feltüntetésre.
Ha az egységet megfelelően szerelik be, megfelelően használják és rendszeresen karbantartják, az egység által kibocsátott zajszint nem jelent kockázati tényezőt, így nincs az egység mellett tartósan dolgozók számára speciális védőfelszerelésre.
Különleges zajkibocsátási szintet igénylő beszerelés esetén szükség lehet zajszint csökkentő berendezések alkalmazására.
Mozgatás és felemelés
A fel- és lerakodás ill. szállítás során kerülje el, hogy az egység rázkódjon vagy más tárgyakkal ütközzön. Az egység csúsztatása csak a szállítójárműről való fel- és lerakodás esetén megengedett. Rögzítse az egységet a szállítójárművön úgy, hogy az egység ne mozdulhasson el, és ne okozzon károkat. Járjon el kellő körültekintéssel, hogy a szállítás, fel- és lerakodás során az egység egyetlen része se essen le.
A sorozat minden egységét sárgával jelölt emelési pontokkal szállítjuk. Az egység felemeléséhez csak ezek a pontok használhatóak, az ábrán látható utasításoknak megfelelően.
A kondenzátortelepek sérülésének elkerülés érdekében alkalmazzon távtartó rudakat. Ezeket a ventilátor rácsok fölé helyezze, legalább 2,5 méter távolságra.

A teljes biztonság érdekében használjon az egység súlyának megfelelő teherbírású köteleket és távtartó rudakat. Ellenőrizze az egység súlyát az egységen elhelyezett címkén.
Az egységet a lehető legnagyobb figyelemmel és gondossággal emelje meg és kövesse az emelési címke utasításait; nagyon lassan emelje, tartsa tökéletesen vízszintesen.
Elhelyezés és összeszerelés
Az egységet kültéri használatra tervezték (teraszon vagy talajon), amennyiben a beszerelés helye mentes azon akadályoktól, amelyek csökkenthetik a kondenzáló egységekbe jutó levegő mennyiségét.
Az egységet egy erős és tökéletesen sima alapra kell telepíteni; amennyiben az egységet erkélyre vagy tetőre szerelik, súlyelosztó gerendák alkalmazása válhat szükségessé.

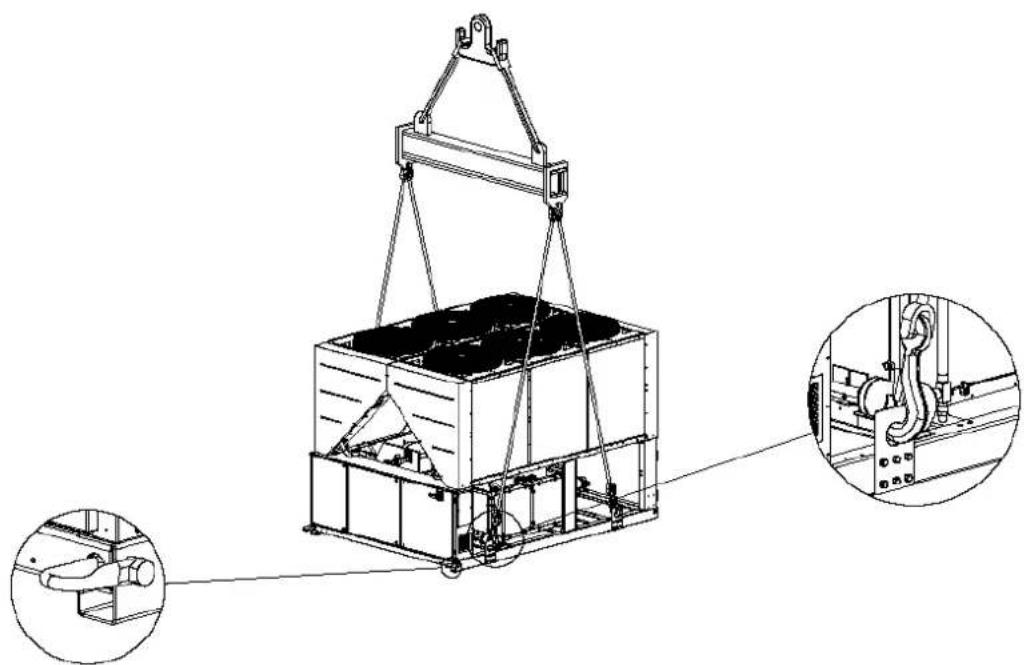

5. ábra - Az egység felemelése
1 Kompresszor egység – "V" alakú tekercsek
4-5 ventilátoros változat

6-14 ventilátoros változat
(Az ábra csak a 6 ventilátoros változatot mutatja. A 6-8- 10-12-14 ventilátoros változat esetén az emelési mód ugyanaz)

Amennyiben az egységet a talajon kívánja felállítani, helyezze a gépet egy olyan legalább 250 mm magas beton alapra, amely szélesebb, mint az egység, és képes megtartani az egység súlyát. Az alapzat el kell hogy bírja az egység súlyát. Ha az egységet emberek vagy állatok által könnyen megközelíthető helyre állítja fel, tanácsos a kondenzátor és a kompresszor köré védőrácsot emelni.
A jobb teljesítmény biztosítása érdekében, kövesse az alábbi tanácsokat és utasításokat:
Kerülje el a levegő visszaforgatását.
- Biztosítsa, hogy nincs az egység környékén olyan nagyobb akadály, amely meggátolhatja a megfelelő levegőáramlást.
- A zaj és vibráció csökkentése érdekében győződjön meg arról, hogy az alap elég szilárd.
- Annak elkerülése érdekében, hogy a kondenzátor egységek porral szennyeződjenek, ne állítsa fel az egységet különösen poros környezetben.
- A rendszerben lévő víznek különösen nagy tisztasági fokúnak kell lennie: távolítsa el az olaj és rozsdamaradványokat. Az egység bemeneti csövére szereljen be egy víztisztító szűrőt.
Minimális térszükséglet
A kondenzáló egységek megfelelő levegőellátása érdekében tartsa be a minimális térkövetelményeket.
Amikor az egység felállításához kiválasztja a megfelelő helyet, vegye figyelembe az alábbi tényezőket:
- Kerülje el a levegő visszaforgatását
- Biztosítson a léghűtéses kondenzátor számára megfelelő levegőellátást.
A fenti tényezők növelhetik a kondenzációs nyomást, amely az energiafelhasználás hatékonyságának csökkenéséhez, tehát a hűtés hatékonyságának csökkenéséhez vezet.
Biztosítani kell, hogy a későbbi karbantartási munkálatok elvégzéséhez elegendő hely álljon rendelkezésre az egység minden oldalán. A 3. ábra a minimális helyigényt mutatja.
Biztosítsa, hogy a levegő függőleges kivezetése akadálymentes.

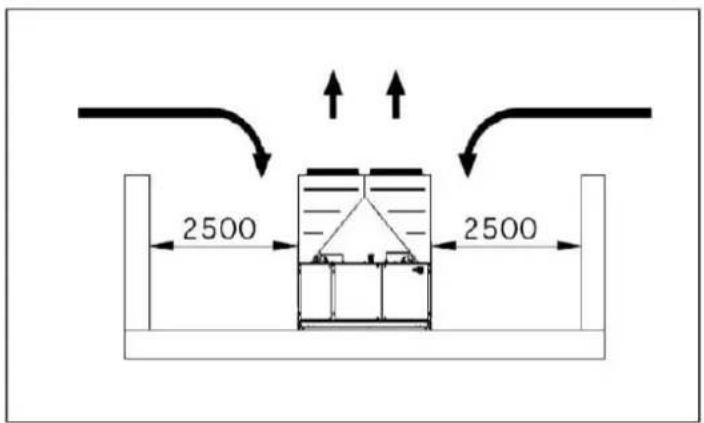

Ha az egységet azzal azonos magasságú falak vagy akadályok veszik körül, akkor az egységet ezektől legalább 2500 mm távolságra kell telepíteni.
Ha ezek az akadályok magasabbak, az egységet legalább 3000 mm távolságra kell telepíteni.
Ha az egységet a falaktól ill. függőleges akadályoktól az ajánlottnál kisebb távolságra állítja fel, a meleg levegő visszaforgatás és/vagy a léghűtéses kondenzátor nem megfelelő levegőellátás olyan együttese léphet fel, amely csökkentheti az egység teljesítményét és hatékonyságát.
Minden esetben a mikroprocesszor lehetővé teszi, hogy az egység alkalmazkodjon az új működési körülményekhez, mindenkor biztosítva a körülmények által megengedett maximális teljesítményt (akkor is, hogyha az oldalsó távolságok az ajánlottnál kisebbek) kivéve ha a működési körülmények veszélyeztetik a személyzet biztonságát vagy az egység megbízhatóságát.

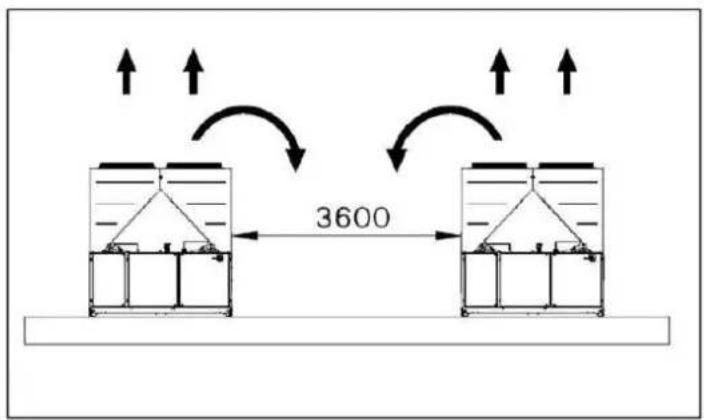

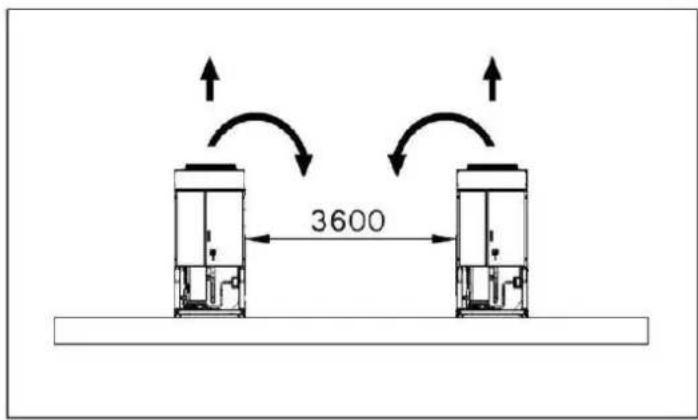

Két vagy több egység egymás melletti elhelyezése esetén legalább 3600 mm távolság javasolt az adott kondenzátortelepek között.
További megoldásokért, kérjük forduljon a gyártó képviselőjéhez.
Zajvédelem
Amikor a hangerőszint speciális szabályzást igényel, megfelelően elhelyezett rezgésgátló elemekkel, nagy körültekintéssel kell elkülöníteni az egységet az alapjától (opcióként szállítjuk). A vízcsatlakozásokon is hajlékony csuklókat kell alkalmazni.
Vízvezeték-hálózat
A vezetékeket a lehető legkevesebb könyökelemmel és függőleges irányváltozással kell megtervezni. Így a beszerelési költségek jelentősen csökkennek, és a rendszer teljesítménye javul.
A vízrendszernek a következőkkel kell rendelkeznie:
- Vibráció csökkentő szerelékekkel, amelyek csökkentik a rezgés átadását az egységeknek.
- Izoláló szelepekkel a vízvezetékrendszer berendezésről való leválasztására a karbantartási munkálatok idejére.
- Áramláskapcsoló.
- Kézi vagy automata levegőztető berendezéssel a rendszer legmagasabb pontján és leeresztő berendezéssel a legalacsonyabb ponton.
- Egy párologtatóval és egy hővisszanyerő berendezéssel (fontos, hogy ezeket ne a rendszer legmagasabb pontjára helyezzék el).
- Egy megfelelő berendezéssel, amely a vízvezeték rendszert nyomás alatt tartja (szabályozó kád, stb.).
-
Víznyomás- és hőmérséklet kijelzőkkel, amelyek segítik a személyzetet a karbantartási munkálatok során.
-

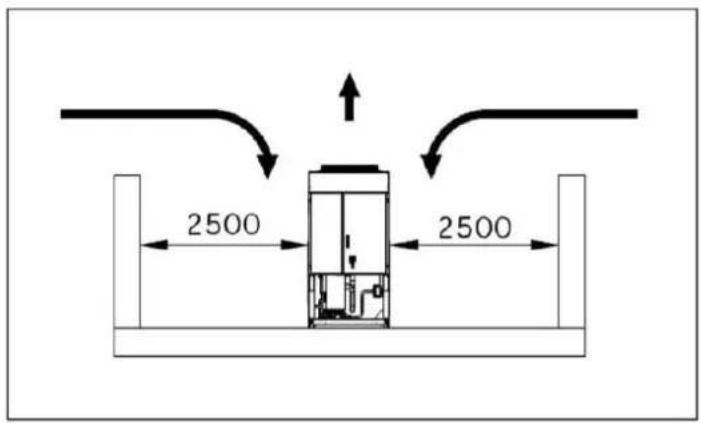

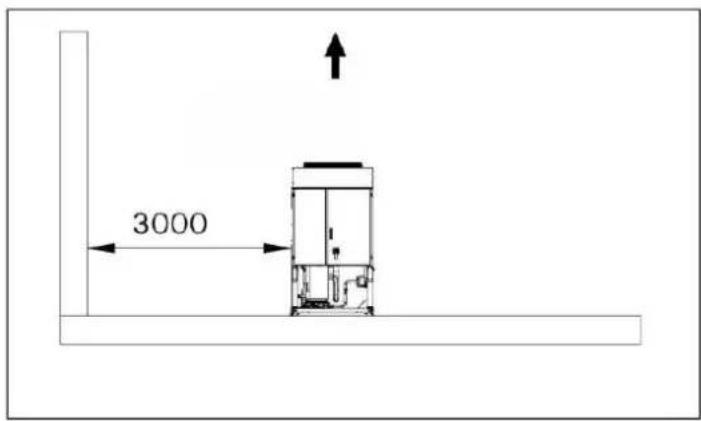

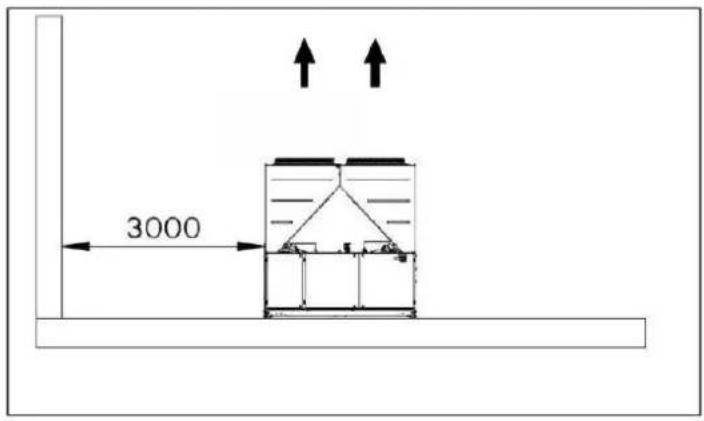

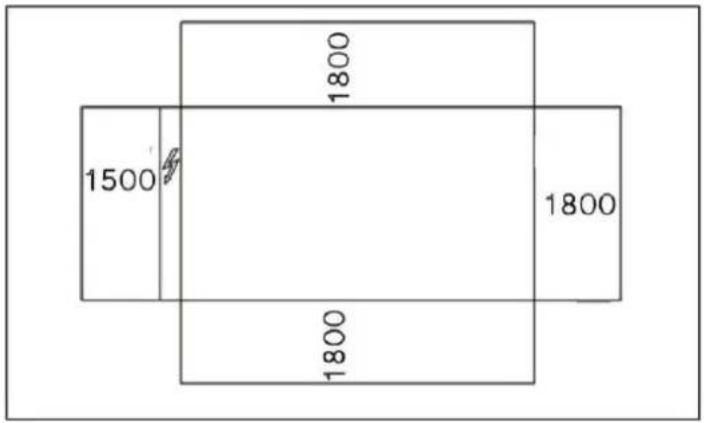

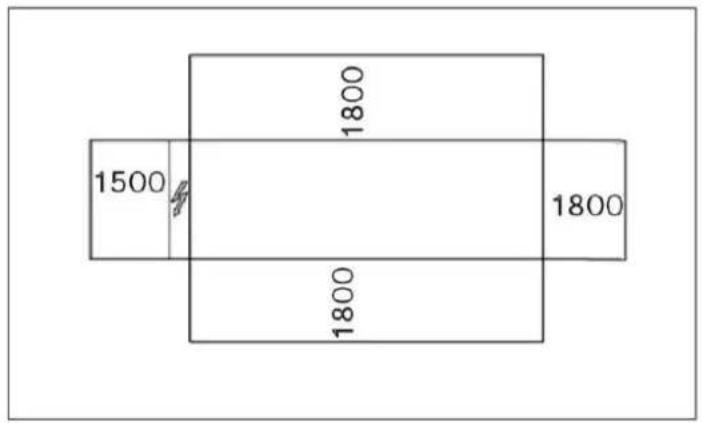

ábra – Minimális térszükséget
- A párologtatóban egy elektromos fütőszál és termosztát van, amely védelmet biztosít a víz megfagyása ellen -25°C-os külső hőmérsékletig.
A vízvezeték rendszer minden más az egységen kívül található részét védeni kell a fagy ellen. - A hővisszanyerő berendezésből öntse ki télen a vizet, kivéve ha a vízhez a megfelelő arányban etilénglikolt kever.
- Az egység cseréje esetén az egész vízvezeték rendszert ki kell üríteni és meg kell tisztítani az új berendezés beszerelése előtt. Az új berendezés beindítása előtt ajánlatos a vizet a megfelelő módon kezelni és a szokásos vizsgálatokat elvégezni.
- Ha a vízvezetékbe fagyállóként glikolt önt, ügyeljen arra, hogy az elszívonyomást csökkentse; az egység teljesítménye csökken, és a nyomás esés nő. A gép minden biztonsági rendszerét, pl. fagyálló és a kis nyomás elleni védelem újra be kell állítani.
-
A vízvezetékek szigetelése előtt ellenőrizze, hogy a vezeték nem folyik-e.
-

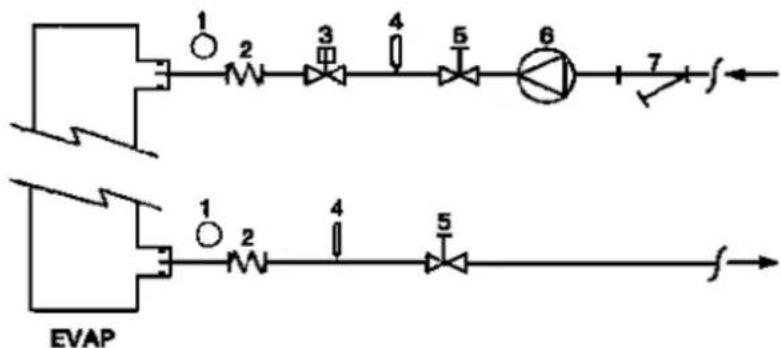

ábra - A vízvezetékek bekötése a párologtatóba
-
Manométer
-
Flexibilis csatlakozó
-
Áramlás kapcsoló
-
Hőmérséklet mérő szonda
-
Izoláló szelep
-
Szivattyú
-
Szürö
-

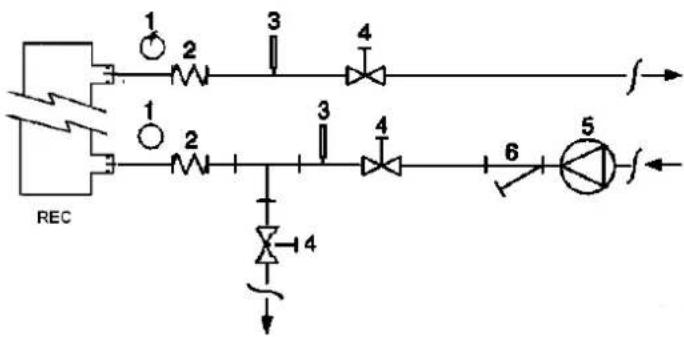

ábra - Vízvezetékek bekötése a hővisszanyerő hőcserélőkhöz
-
Manométer
-
Flexibilis csatlakozó
-
Hömérséklet mérő szonda
-
Izoláló szelep
-
Szivattyú
-
Szürö
A víz kezelése
Az egység beindítása előtt, tisztítsa ki a vízvezetékrendszert. Piszok, vízkő, rozsdás üledék és egyéb anyagok lerakódhatnak a hócserélő belsejében csökkentve a hócserélő teljesítményét. Valamint növelheti a nyomás esést, csökkentve ezzel az átfolyó víz mennyiségét. A víz megfelelő kezelésével
csökkentheti veszélyét a korrózió, erózió, vízkőképződés, stb. A megfelelő vízkezelést helyben kell meghatározni a rendszer és a víz tulajdonságai alapján.
A gyártó nem vonható felelősségre a nem megfelelő vizkezelésből származó károkért vagy az egység elégtelen működéséért.
7 táblázat - Vízminőség elfogadási határértékei
| pH (25°C) | 6,8÷8,0 | Teljes keménység (mg CaCO_3 /l) | < 200 | |
| Elektromos vezetőképesség μS/cm (25°C) | <800 | Vas (mg Fe / l) | < 1,0 | |
| Klorid-ion (mg Cl−/l) | <200 | Szulfid-ion (mg S^2- /l) | Nincs | |
| Szulfát-ion (mg SO_4^2- /l) | <200 | Ammónium-ion (mg NH_4^+ /l) | < 1,0 | |
| Lúgosság (mg CaCO_3 /l) | <100 | Szilícium (mg SiO_2 /l) | < 50 |
Hővisszanyerő hőcserélők és párologtatók fagyás elleni védelme Minden párologtató rendelkezik egy termosztát által ellenőrzött fűtőszállal, amely megfelelő fagyás elleni védelmet biztosít -25°C-ig.
Azonban egyéb kiegészítő módszereket is használhat a fagyás elleni védelem biztosítására (kivéve ha a höcserélők teljesen üresek, és fagyálló folyadékkal ki vannak tisztítva).
Egy teljes rendszer tervezése során az alábbiakban felsorolt két (vagy több) védelmi módszert kell figyelembe venni:
- A víz áramlása folyamatos kell hogy legyen a vezetékekben és a höcserélőkben
– A megfelelő mennyiségű glikol használata a rendszerben.
- Hőszigetelés és az alacsony hőmérsékletnek kitett csövek kiegészítő fütése
– A höcserélő kiürítése és kitisztítása a téli időszakban
A beszerelésért és/vagy a karbantartásért felelős személyek feladata a rendszer befagyását megakadályozó módszerek kialakítása. Biztosítsa, hogy fagyás elleni védelem során a megfelelő karbantartási munkálatokat elvégezzék. A fenti utasítások figyelmen kívül hagyása károkat okozhat az egységben.
A fagykárokra a garancia nem terjed ki.
Az áramlás kapcsoló beszerelése
A párologtató működéséhez megfelelő vízmennyiség biztosítása miatt elengedhetetlen egy áramlás kapcsoló beszerelése a vízvezeték rendszerbe. Az áramlás kapcsolót felszerelheti a bemeneti vagy a kimeneti vízvezetékre. Az áramlás kapcsoló feladata az, hogy leállítsa az egységet ha a vízellátás megszűnik; ezzel védi a párologtatót a befagyástól.
A gyártó opcióként elláthatja a gépet egy kifejezetten az ön berendezése számára kiválasztott áramlás kapcsolóval.
Ezt a típusú lapátos áramlás kapcsolót folyamatos külső használatra tervezték (IP67) 1"-6" vezetékátmérőkre.
Az áramláskapcsolót egy tiszta érintkezővel látták el, amelyet a kapcsolási rajzon jelölt kapcsokhoz kell bekötni.
Az áramlás kapcsolót úgy kell beállítani, hogy akkor kapcsoljon be, amikor a párologtatóba érkező víz mennyisége a névleges hozam 50%-a alá esik.
Hövisszanyerő
Kérésére az egységet hővisszanyerő rendszerrel is ellátjuk.
A rendszer egy a kompresszor kimeneti csövére felszerelt vízzel hütött höcserélőt és egy a kondenzációs nyomást ellenőrző berendezést tartalmaz.
A kompresszor burkolaton belüli megfelelő működésének biztosításához a hővisszanyerő egység nem üzemelhet 28°C-nál alacsonyabb vízhőmérséklet mellett.
Az egység tervezőjének és a folyadékhűtő beszerelőjének a feladata ezen értékek betartását biztosítani (pl. visszaforgatás megkerülő szelep használatával).
Elektromos rendszer
Általános információk

Az egység minden elektromos csatlakozását a hatályos jogszabályoknak megfelelően kell kialakítani.
A beszerelés, kezelés és karbantartás miden lépését megfelelő képzéssel rendelkező személyek végezzék. Nézze át az ön által vásárolt berendezés kapcsolási rajzát. Ha az egységen nem található meg a kapcsolási rajz vagy a rajz elveszett, lépjen kapcsolatba a gyártó képviselőjével, aki eljuttat egy másolatot önhöz. Ha a rajzon szereplő adatok és az egység kapcsolótáblája/ elektromos vezetékei nem egyeznének meg, forduljon a gyártó képviselőjéhez.
Csak vörösréz vezetőket használjon. A vörösréz vezetők alkalmazásának elmulasztása a csatlakozási pontok túlhevülésével vagy korróziójával járhat, és károsíthatja az egységet.
Az interferencia elkerülése érdekében az irányítószervek vezetékeit az elektromos vezetékektől elkülönítve kösse be. Használjon különböző elektromos csöveket.
A kapcsolószekrény vezetékcsatlakozásainak kivitelezésekor különleges gondossággal kell eljárni, ha nincs megfelelően szigetelve, a kábelek mentén a víz befolyhat a kapcsolószekrénybe, mely kárt tehet a belső berendezésben is.

A beszerelési és összekötési munka megkezdése előtt az egységet ki kell kapcsolni és biztosítani kell. Mivel az egység invertereket is tartalmaz, kikapcsolást követően a kondenzátorok közbülső áramkörei egy rövid ideig még nagyfeszültség alatt vannak. Kikapcsolást követően 5 percig ne üzemeltesse az egységet.
Az egységben olyan nem lineáris terhelések vannak, mint például az inverterek, melyekből a földelésen át természetes módon áram szivároghat Ha. Ha felszálló ági egységbe földelés szivárgásészlelőt szerel be, akkor 'B' típusú, 300 mA minimális küszöbertékű készüléket kell használni.
Ez a termék megfelel az EMC ipari környezetekre vonatkozó irányelveinek. Ezért ez a termék lakóterületeken, pl. olyan berendezésekben, ahol a termék kisfeszültségű közüzemi hálózatra csatlakozik, nem is használható. Ha ezt a terméket kisfeszültségű közüzemi hálózatra csatlakoztatja, akkor a más, érzékeny berendezésekel való interferencia elkerülése érdekében további speciális intézkedéseket kell tenni.
Működés
A kezelő feladatai
Alapvető fontosságú, hogy a kezelő az egység használatának megkezdése előtt megfelelő képzésben részesüljön, és megismerkedjen az egységgel. A jelen útmutató elolvasása mellett, a kezelőnek tanulmányoznia kell a mikroprocesszor működését és az elektromos rendszer rajzát, hogy megértse a műszerek bekapcsolásának sorrendjét, a működést, a műszerek leállásának sorrendjét és az összes biztonsági berendezés működését.
Az egység első beindításakor a gyártó egy technikusa válaszol az ön kérdéseire és segítséget nyújt az egység helyes üzemeltetéséhez.
A kezelőnek fel kell jegyeznie minden egyes beszerelt berendezés működési adatait. Egy másik naplóban tüntesse fel az egységen elvégzett időszakos karbantartási munkálatokat és egyéb a gépen végzett beavatkozásokat.
Ha a kezelő szokatlan működést vagy meghibásodásra utaló jeleket észlel, forduljon a gyártó által megbízott műszaki szolgálathoz.
Időszakos karbantartás
Az alapvető karbantartási munkálatokat a 2. táblázat tartalmazza
Az Inverter Elektrolitikus Kondenzátorai
A kompresszor inverterieben elektrolitikus kondenzátorok találhatók, melyek normal használat mellett legalább 15 éves élettartammal rendelkeznek. Az erős igénybevétel azonban csökkentheti a kondenzátorok tényleges élettartamát.
A hütöberendezés az aktuális üzem alapján számítja ki a kondenzátor hátralévő élettartamát. Ha a hátralévő élettartam a küszöbérték alá csökken, a rendszer figyelmeztetést küld a vezérlésnek. Ebben az esetben javasolt a kondenzátorok cseréje. Ezt a műveletet szakképzett technikusnak kell elvégeznie. A cserét az alábbi eljárással kell végrehajtani:
• Kapcsolja ki a hütöberendezést
- Az inverter burkolatának felnyitása előtt várjon 5 percet.
- Ellenőrizze, hogy a DC mellékáramkörben a maradék feszültség 0-e.
- Nyissa fel az inverter burkolatát és cserélje ki a régi kondenzátorokat újakra.
- A karbantartás menüben állítsa vissza a hűtőberendezés vezérlését. Így a vezérlés újra fogja számítani a kondenzátorok becsült élettartamát.
Kondenzátor újraformázása hosszú üzemszünet után
Ha 1 évnél tovább nincsenek használatban, akkor az elektrolitikus kondenzátorok veszíthetnek eredeti jellemzőikből. Ha a hütőberendezés hosszabb időre le volt állítva, akkor "újraformázási" műveletre van szükség:
• Kapcsolja be az invertert
- Legalább 30 percig tartsa bekapcsolva, anélkül, hogy bekapcsolná a kompresszort
• 30 perc elteltével bekapcsolhatja a kompresszort
Indítás alacsony környezeti hömérsékleten
Az inverterek hőmérséklet-védelmi funkcióval rendelkeznek, mely lehetővé teszi, hogy akár -20°C-os hőmérsékletnek is ellenálljanak. Ennek ellenére 0°C alatti hőmérsékleten csak a következő művelet elvégzésével szabad bekapcsolni öket:
- Nyissa ki a kapcsolószekrényt (csak szakképzett technikus végezheti el)
- Nyissa a kompresszor biztosítékát (a biztosítéktartó meghúzásával) vagy a kompresszor áramköri megszakítóját
• Kapcsolja be a hütöberendezést - Legalább 1 óráig tartsa bekapcsolva a hütöberendezést (ezáltal az inverterek fütői felmelegítik az invertereket)
• Zárja vissza a biztosítéktartókat
• Zárja be a kapcsolószekrényt
Szervizelés és korlátozott jótállás
A gyárban minden egyes berendezést tesztelnek, és a gyártó az egységekre az első beindítást követően 12 hónapig vagy az átadást követően 18 hónapig jótállást vállal.
Az egységeket a legmagasabb minőségi normák alapján fejlesztették ki és gyártották, hogy a többéves probléma mentes működést biztosítsanak. Mindazonáltal az egységek meghibásodásának elkerülése érdekében fontos, hogy a jelen útmutatóban tartalmazott időszakos karbantartási munkálatokat az előírásoknak megfelelően elvégezzék.
Azt tanácsoljuk, hogy kössön a gyártó által meghatalmazott szolgáltatóval karbantartási szerződést, mert szakembereink tapasztalatuknak köszönhetően biztosítani tudják az egység hatékony és probléma mentes üzemeltetését.
Felhívjuk figyelmét, hogy az egység a jótállási időszakban is igényel karbantartást.
Kérjük, vegye figyelembe, hogy az egység nem megfelelő használata (az üzemi tartomány feletti üzemeltetés, az útmutató által előírt karbantartási munkálatok elvégzésének hiánya) a jótállás megszűnését vonja maga után.
A jótállás fenntartása érdekében tartsa be az alábbiakat:
- Az egység nem működhet a megadott üzemi tartományon kívül
- Az áramellátás maradjon a megadott feszültségértéken belül, és legyen harmonikus rezgésektől vagy hirtelen feszültségingadozásoktól mentes.
- A háromfázisú rendszerben az egyenlőtlenség ne haladja meg a 3%-ot. Az egységet ne kapcsolja be, amíg az elektromos rendszert érintő problémát meg nem oldotta.
- Ne kapcsoljon ki egyetlen elektromos, elektronikus vagy mechanikus biztonsági berendezést sem.
- A vízvezeték rendszer feltöltéséhez használt víz legyen tiszta, és megfelelően kezelt. A szűrőt a párologtatóhoz lehető legközelebb szerelje be.
- A vízhozam nem lehet kevesebb, mint a névleges teljesítmény 80%-a, és nem haladhatja meg a névleges teljesítmény 120%-át (kivételt képez ez alól a gyártóval a megrendelés pillanatában kötött egyéb megállapodás).
Kötelező időszakos ellenőrzések és a nyomás alatt lévő berendezések elindítása
Az egységek a PED 2014/68/EU irányelvben megállapított IV. kategóriába tartoznak.
Az ebbe a kategóriába tartozó hűtőkre nézve bizonyos helyi előírások kötelezővé teszik egy erre felhatalmazott ügynökség rendszeres vizsgálatait. Kérjük, ellenőrizze a helyi előírásokat.
- táblázat - Időszakos karbantartási munkálatok
| A munkálatok felsorolása | Hetente | Havonta(1. Megj.) | Évente/szezononként(2. Megj.) |
| Általános: | |||
| Üzemi adatok leolvasása (3. megj.) | X | ||
| Az egység átnézése az esetleges károk és/vagy meglazult elemek keresése | X | ||
| A hőszigetelés állapotának ellenőrzése | X | ||
| A szükséges helyeken tisztítás és festés | X | ||
| Víz elemzése (6) | X | ||
| Az áramláskapcsoló működésének ellenőrzése | X | ||
| Elektromos: | |||
| A vezérlési sorrend ellenőrzése | X | ||
| Érintkező kopás ellenőrzése - szükség esetén cserélje | X | ||
| Az elektromos kapcsol szorosságának ellenőrzése – szükség esetén megszorításuk | X | ||
| Az elektromos vezérlőtábla belsejének tisztítása | X | ||
| A részegységek szemrevételezése túlmelegedés jelei után kutatva | X | ||
| A kompresszor és az olajmelegítő üzemelésének ellenőrzése | X | ||
| A kompresszor motor szigetelésének ellenőrzése a Meggerrel | X | ||
| Az elektromos panelek szellőzőnyilásainak tisztítása | X | ||
| Az elektromos paneleken lévő hűtőventilátorok működésének ellenőrzése | X | ||
| Az inverter hűtő szelep és a fűtő működésének ellenőrzése | X | ||
| Az inveterekben lévő kondenzátorok állapotának ellenőrzése (károsodás jelei, szivárgás,stb.) | X | ||
| Hűtőközeg kör: | |||
| Ellenőrizze, hogy nem szivárog-e a hűtőközeg | X | ||
| Hűtőanyag áramlásának mérése folyadék kémlelőüveg használatával – Kémlelőüveg tele | X | ||
| Ellenőrizze a szűrő szárító nyomáscsökkenését | X | ||
| Ellenőrizze az olajszűrő nyomáscsökkenését (5. megj.) | X | ||
| A kompresszor rezgéseinek elemzése | X | ||
| A kompresszorolaj savasságának ellenőrzése (7) | X | ||
| Kondenzátor szakasz: | |||
| A kondenzátortelepek tisztítása (megj.4) | X | ||
| A ventilátorlapátok megfelelő meghúzásának ellenőrzése | X | ||
| Ellenőrizze a kondenzátortelep lemezeit - ha szükséges, tisztítsa ki | X |
Megjegyzések:
1. A havi munkálatok magukban foglalják a hetente elvégzendőeket is.
2. Az évente (vagy a szezon kezdetekor) elvégzendő munkálatok magukban foglalják a havi és heti munkálatokat is.
3. A magas megfigyelési normák érdekében az üzemi értékeket naponta is le lehet olvasni.
4. Az olyan környezelben, ahol a levegőben levő szennyezőanyagok koncentrációja magas, a kondenzátortelep sürübb tisztítására lehet szükség.
5. Cserélje az olajszüröt, amikor a nyomáscsökkenés eléri a 2,0 bar-t.
6. Ellenőrizze az esetlegesen feloldott fémek jelenlétét.
7. TAN (teljes savszám) : ≤0,10 : Nem szükséges beavatkozás
0.10 és 0.19 közt: Cserélje ki a savszürőket és ellenőrizze újra 1000 üzemóra elteltével. Folytassa a szűrök cseréjét, amíg a TAN alacsonyabb nem lesz, mint 0.10.
0,19 : cserélje ki az olajat, az olajszüröt és az olaj víztelenítő berendezését. Végezzen rendszeres ellenőrzést.
A használatban lévő hűtővel kapcsolatos fontos információk
Fluortartalmú üvegházhatású gázokat tartalmaz. A gázokat ne engedje ki a légkörbe.
Hütöközeg: R134a
GWP(1) érték: 1430
(1)GWP = GlobálisFelmelegedési Potenciál
A standard működéshez szükséges hűtőközeg mennyiségét az egységen található tábla adatai mutatják.
Az egységbe töltött tényleges hütőközeg mennyiségét az elektromos burkolaton elhelyezett ezüstözött rudacska mutatja.
A helyi vagy uniós rendelkezésekben előírtaktól függően a hűtőközeg szivárgásának ellenőrzésére az egység időszakos átvizsgálására lehet szükség.
Útmutató a gyári és helyszíni töltésű egységekhez
(A felhasznált hütöközegre vonatkozó fontos információ)
A hütörendszer feltöltése fluortartalmú üvegházhatású gázokkal történik.
Kerülje el a hütögáz légkörbe kerülését.
1 Kitörölhetetlen tintával töltse ki a termékhez adott hűtőközeg töltő címkét az alábbiak szerint:
- hütőközeg töltési mennyisége az egyes körökben (1; 2; 3)
- hütöközeg teljes töltési mennyisége (1 + 2 + 3)
- számítsa ki az üvegházhatású gázkibocsátást a következő képlettel:
hütöközeg GWP értéke x Hütöközeg teljes mennyisége a rendszerben (kg) / 1000

a Fluortartalmú üvegházhatású gázokat tartalmaz
b Kör száma
c Gyári feltöltés
d Helyszíni feltöltés
e Hütöközeg töltési mennyiség az egyes körökben (a körök számának megfelelően)
f Hütőközeg teljes töltési mennyisége
g Hütöközeg teljes töltési mennyisége (Gyári + Helyszíni feltöltés)
h A hűtőközeg teljes töltési mennyiségének üvegházhatású gázkibocsátása
tonna CO2-ekvivalens szerint kifejezve
m Hütöközeg-típus
n GWP=Global warming potential (Globális felmelegedési potenciál)
p Egység sorozatszáma
2 A kitöltött címkét az elektromos szekrény belső felére kell felragasztani.
Az európai vagy helyi jogszabályok megkövetelhetik a hűtőközeg-szivárgás időszakos ellenőrzését. Kérjük, további információért vegye föl a kapcsolatot a helyi forgalmazóval.

MEGJEGYZÉS
Európában a rendszerben lévő teljes hűtőközeg mennyiség üvegházhatású gázkibocsátásának értékét (tonna CO₂-ekvivalens szerint kifejezve) a karbantartás gyakoriságának megállapítására használják. Vegye figyelembe a vonatkozó jogszabályokat.
Képlet az üvegházhatású gázkibocsátás kiszámításához:
Hütöközeg GWP értéke x Hütöközeg teljes töltési mennyisége (kg) / 1000
Alkalmazza az üvegházhatású gázok címkéjén szereplő GWP értéket. A GWP érték a Negyedik IPCC Értékelő Jelentés alapján került megállapításra. A kézikönyvben feltüntetett GWP érték idejétmúlt lehet (pl. lehet, hogy a Harmadik IPCC Értékelő Jelentés alapján lett kiszámítva)
További információért forduljon a helyi kereskedőhöz.
Leselejtezés
Az egység fém, műanyag és elektromos alkatrészekből épül fel. Ezeket az alkatrészeket a hatályos jogszabályoknak megfelelően selejtezze le.
Az ólomtartalmú akkumulátorokat a megfelelő hulladékgyűjtő központokban kell leadni.
A használt olajat a megfelelő hulladékgyűjtő központban kell leadni.

A jelen használati útmutató csak technikai segítség, nem kötelező érvényű. Az útmutató tartalmának mindenre kiterjedő teljessége, megbízhatósága és pontossága nem garantálható. Az útmutató minden adata előzetes bejelentés nélkül megváltoztatható. A megrendelés pillanatában között adatokat tekintiük véglegesnek.
A gyártó nem vállal felelősséget az útmutató használatából vagy egyéni értelmezéséből származó bármilyen nemű közvetlen vagy közvetett kárért.
A gyártó fenntartja magának a jogot a tervekben szereplő vagy szerkezeti adatok megváltoztatására előzetes értesítés nélkül.
