NÁVOD NA OBSLUHU EWAD560TZPS DAIKIN

A - Typický chladiaci obvod - Vstup a výstup vody sú indikativne. Konzultujte rozmerové výkresy stroja pre presnejšie informácie o vodných prípojkách.

B - Typický chladiaci obvod s rekuperáciou tepla - Vstup a výstup vody sú indikativne. Konzultujte rozmerové výkresy stroja pre presnejšie informácie o vodných prípojkách.

Táto príručka predstavuje dôležitý pomocný dokument pre kvalifikovaný personál; v žiadnom prípade však nikdy nemôže slúžit' ako náhrada samotného personálu.

Ďakujeme, že ste si zakúpili tento chladič

PRED INŠTALÁCIOU A UVEDENÍM DO PREVÁDZKY SI POZORNE PREČÍTAJTE TÚTO PRÍRUČKU. NESPRÁVNA INŠTALÁCIA MOŽE ZAPRÍČINIŤ ZÁSAHY ELEKTRICKÝM PRÚDOM, SKRATY, POŽIAR ALEBO INÉ ŠKODY NA PRÍSTROJI A ZRANENIE OSOB.

ZARIADENIE MUSÍ BYT NAINŠTALOVANÉ KVALIFIKOVANÝM PRACOVNÍKOM/TECHNIKOM UVEDENIE ZARIADENIA DO PREVÁDZKY MUSIA VYKONÁVAŤ IBA VÝŠKOLENÍ A OPRÁVNENÍ PRACOVNÍCI

VŠETKY ÚKONY SA MUSIA VYKONÁVAŤ V SÚLADE S MIESTNYMI PREDPISMI A NORMAMI.

INSTALÁCIA ZARIADENIA A JEHO UVEDENIA DO PREVÁDZKY JE PRÍSNE ZAKÁZANÁ V PRÍPADE, ŽE VŠETKY POKYNY V TEJTO PRIRUČKE NIE SU

ZROZUMITEL'NÉ.

V PRÍPADE POCHYBNOSTÍ, PRE ĎDALŠIE INFORMÁCIE A RADY KONTAKTUJTE KONCESIONÁRA VÝROBCU.

Popis

Zariadenie, ktoré ste si kúpili, je vzduchom chladené čerpadlo, ktoré služi na chladenie/ohrev vody (alebo zmesi glykolu a vody) v rámci obmedzení opísaných nižšie. Prevádzka zariadenia je založená na kompresii, kondenzácii a vyparovaní výparov podľa reverzného Carnotovho cyklu. Hlavné komponenty sú:

• Skrutkový kompresor, ktorý slúži na zvýšenie tlaku výparov chladiacej kvapaliny z tlaku pri vyparovaní na kondenzačný tlak
• Výparník, kde sa chladiaca kvapalina s nízkym tlakom odparuje s cieľom ochladzovat' vodu
• Kondenzačná batéria, kde výpary pod vysokým tlakom kondenzujú, pričom odvádzajú teplo odobrané z ochladenej vody do atmosféry prostredníctvom vzduchom chladeného tepelného výmenníka.
• Expanzný ventil, ktorý umožňuje zníženie tlaku kondenzovanej kvapaliny z kondenzačného tlaku na tlak odparovania.

Všeobecné informácie

Všetky zariadenia sú dodávané s elektrickými schémami, certifikovanými výkresmi, identifikačným štítkom; a DOC (Vyhlásenie o zhode): v tejto dokumentácii sú uvedené všetky technické údaje zakúpeného zariadenia a SÚ NEODDELITEL'NOU A PODSTATNOU ČASTOU TEJTO PRÍRUČKY

V prípade nezhody medzi touto príručkou a dokumentáciou prístroja sú smerodajné údaje, uvedené na samotnom prístroji. V prípade pochybností kontaktujte koncesionára výrobcu.

Účelom tejto príručky je poskytnúť pomoc kvalifikovanému inštalatérovi a pracovníkovi, aby bola zaistená správna inštalácia , uvedenie do prevádzky a údržba zariadenia, bez ohrozenia osób, zvierat a/alebo predmetov.

Dodanie zariadenia

Po dodaní zariadenia na miesto inštalácie je potrebné ho skontrolovať, aby sa zistili eventuálne škody. Je potrebné prezriet a skontrolovať všetky komponenty, vymenované v dodacom liste.

V prípade, že je zariadenie poškodené, neodstraňujte poškodený materiál a okamžite nahláste škodu prepravnej spoločnosti, aby zariadenie preskůmala.

Škodu okamžite nahláste koncesionárovi výrobcu, pošlite mu podľa možnosti snímky, ktoré môžu byť užitočné pri zist’ovaní zodpovednosti

Škoda sa nesmie odstránit, dokial' nebola vykonaná kontrola zo strany predstavitel'a prepravnej spoločnosti.

Pred inštaláciou zariadenia sa uistite, že model a elektrické napätie uvedené na štítku je správne. Výrobca nezodpovedá za eventuálne škody vzniknuté po prijatí zariadenia.

Operačné limity

Uskladnenie

Podmienky prostredia musia zodpovedat' nasledujúcim limitom:

Minimálna teplota prostredia : -20°C

Maximálna teplota prostredia : 57°C

Maximálna relat. vlhk. : 95% bez kondenzácie

Skladovanie pod minimálnou teplotou môže spôsobit' poškodenie komponentov. Skladovanie nad maximálnou teplotou môže spôsobit' otvorenie poistných ventilov. Skladovanie v prostredí s kondenzáciou môže poškodit' elektrické komponenty.

Prevádzka

Prevádzka je povolená v medziach limitov uvedených na nasledujúcich obrázkoch „Operačné limity“.

Zariadenie sa musí používať s prietokom vody evaporátora medzi 50% a 140% nominálneho prietoku (štandardné operačné podmienky).

Prevádzka mimo uvedených limitov môže zariadenie poškodit'. V prípade pochybností kontaktujte koncesionára výrobcu.

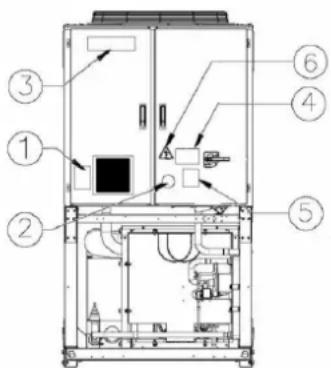

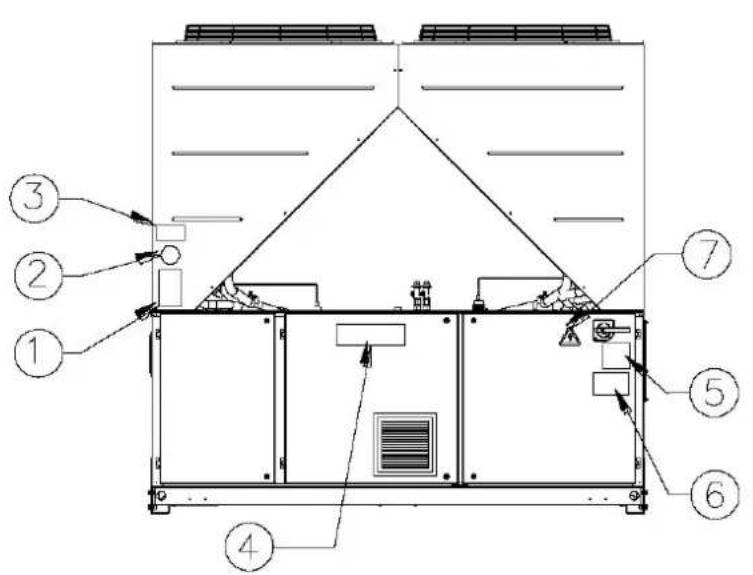

Obrázok 1 - Popis štítkov aplikovaných na elektrickom paneli

Identifikácia štítku

1 – Symbol nehorľavého plynu	5 – Upozornenie o utiahnutí káblov
2 – Typ plynu	6 – Symbol elektrického nebezpečenstva
3 – Logo výrobcu	7 – Pokyny na zdvíhanie
4 – Upozornenie o nebezpečnom napătí	8 – Udaje identlifikačného štítku zariadenia

Identifikácia štítku

1 – Symbol nehorľavého plynu	5 – Upozornenie o utiahnutí káblov
2 – Typ plynu	6 – Upozornenie o nebezpečnom napātl
3 – Údaje identifikačného štítku zariadenia	7 – Symbol elektrického nebezpečenstva
4 – Logo výrobcu	8 – Pokyny na zdvíhanie

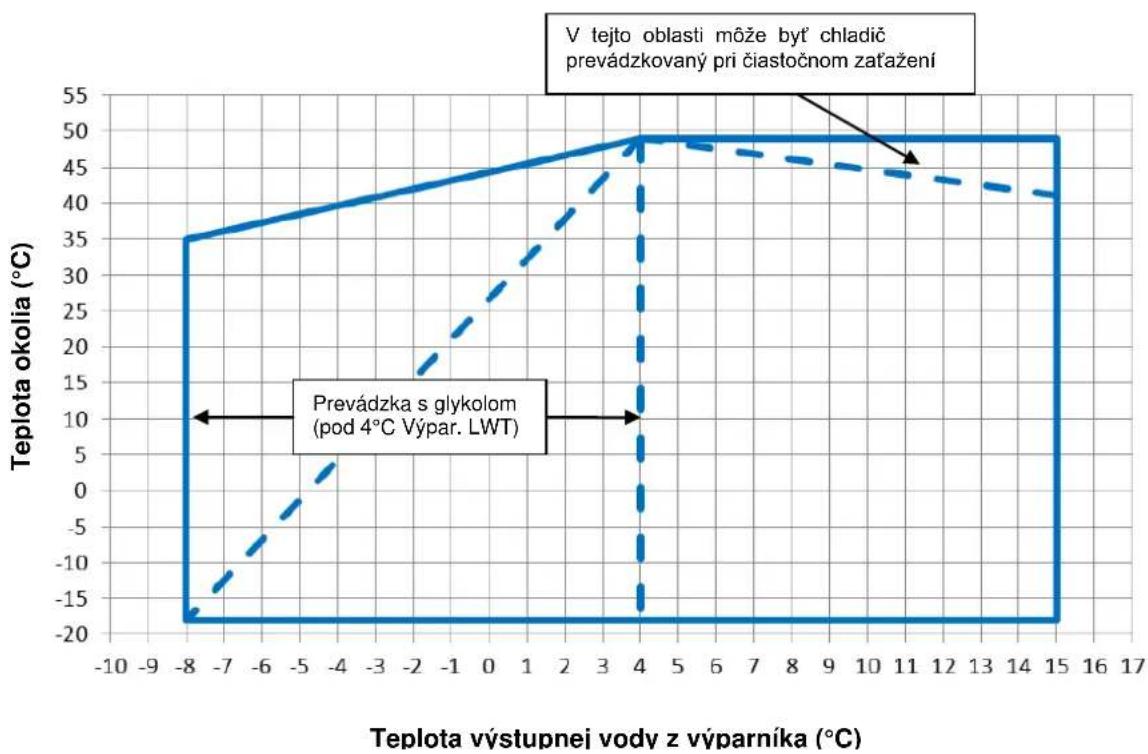

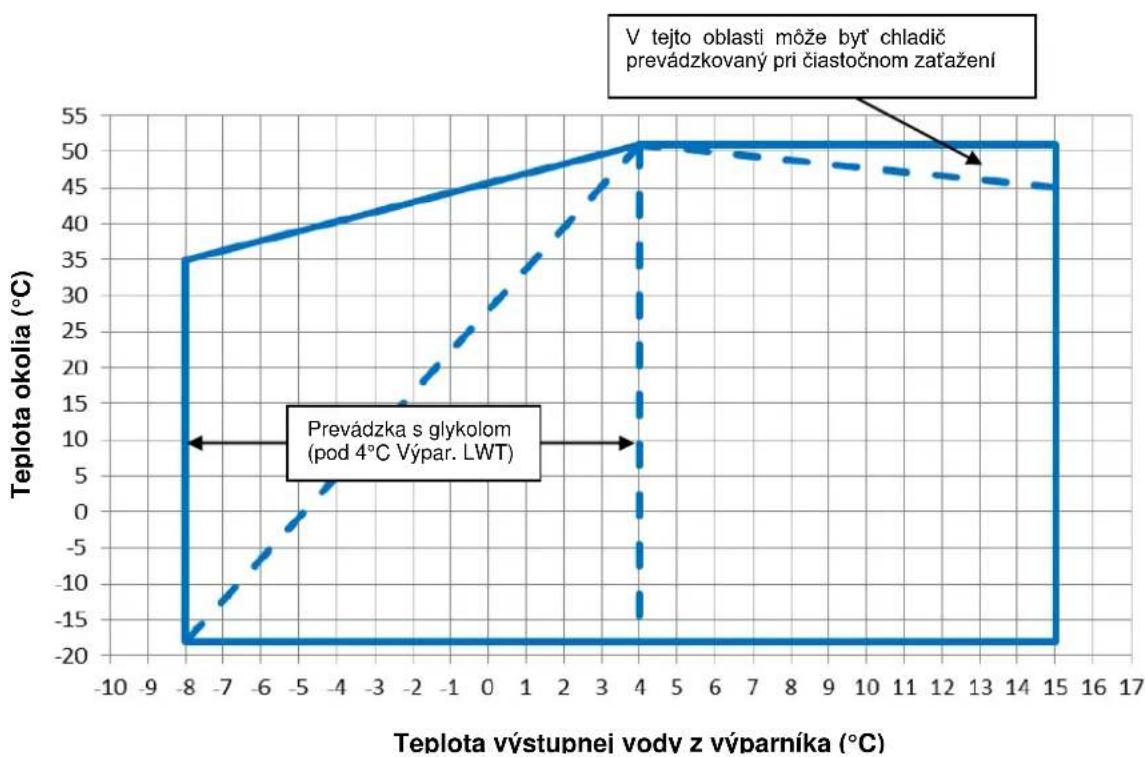

Obrázok 2 - Operačné limity - Bežné výkony

Obrázok 3 - Operačné limity - Vysoké výkony

Obrázok 4 - Operačné limity - Prémiové výkony

Bezpečnost'

Zariadenie musí byť pevne prichytené k podlahe.

Je dôležité dodržiavat' nasledujúce pokyny:

• Zariadenie sa môže zdvíhat' iba v príslušných bodoch, vyznačených žltou farbou, ktoré sa nachádzajú na jeho podstavci.
• Prístup k elektrickým komponentom je zakázaný, pokial' predtým nebol hlavný vypínač zariadenia otvorený a elektrické napájanie deaktivované.
• Prístup k elektrickým komponentom je zakázaný bez použitia izolačnej plošiny. Nepristupujte k elektrickým komponentom, pokiaľ sa v blízkosti vyskytuje voda/alebo vlhkost'.
• Ostré okraje a povrch časti kondenzátora môžu spôsobit' poranenie. Vyhýbajte sa priamemu kontaktu a používajte vhodné osobné ochranné prostriedky
• Pred akýmkol'vek zásahom na chladiacich ventilátoroch a/alebo kompresoroch odpojte elektrické napájanie otvorením hlavného vypínača. Nedodržiavanie tohto pravidla môže spôsobit vážne poranenie.
• Nevkladajte pevné predmety do vodných trúbok, zatial' čo je zariadenie zapojené k systému.
• Mechanický filter musí byt' nainštalovaný na vodnej trúbke, ktorá je zapojená ku vstupu tepelného výmenníka.
  – Zariadenie je vybavené bezpečnostnými ventilmi, ktoré sú namontované po stranách nízkeho a vysokého tlaku chladiaceho obvodu.

Je prísne zakázané odstránit' všetky ochranné kryty pohyblivých častí.

V prípade náhleho zastavenia zariadenia postupujte podľa pokynov uvedených v Kontrolný panel - príručka pokynov, ktorý je súčasťou dokumentácie, odovzdanej konečnému užívateľovi.

Odporúča sa vykonat' úkony inštalácie a údržby spolu s inými osobami. V prípade náhodilých zranení alebo problémov sa chovajte nasledujúcim spôsobom:

Zachovajte kl'ud

• Stlačte tlačidlo alarmu, pokial' sa nachádza v mieste inštalácie
• Premiestnite ranenú osobu na teplé miesto, d'aleko od zariadenia a uložte ju do polohy kl'udu
• Okamžite upovedomte personál zodpovedný za bezpečnost' v budove alebo pohotovostnú záchrannú službu
• Počkajte na príchod pohotovostnej služby a nenechávajte raneného samého
• Poskytnite všetky potrebné informácie operátorom pohotovostnej služby

Vyhýbajte sa inštalácii chladiča v prostredí, ktoré môže byť nebezpečné počas údržbárskych úkonov, ako napríklad plošiny bez ochranných stien alebo zábradlí či zóny, ktoré nezdopovedajú požiadavkám pre okolité prostredie chladiča.

Hluk

Zariadenie produkuje hluk najmä v dôsledku otáčania kompresorov a ventilátorov.

Hladina hluku pre každý model je uvedená v priloženej dokumentácii.

Pokial' je zariadenie správne nainštalované a používané, a pravidelne ho podrobujete údržbe; hladina hluku si nevyžaduje namontovanie špecifického ochranného prístroja, ktorý by fungoval nepretržite v blízkosti zariadenia.

V prípade inštalácie so špecifickými zvukovými požiadavkami je potrebné nainštalovať dodatočný prístroj pre zníženie hluku.

Premiestňovanie a zdvíhanie

Vyhýbajte sa nárazom a/alebo otrasom zariadenia počas nakladania/vykladania z prepravného prostriedku a počas premiestňovania. Tlačte alebo tahajte zariadenie iba za rám podstavca. Umiestnite zariadenie do vnútra prepravného prostriedku tak, aby sa nehýbalo a nespôsobilo škody. Dbajte na to, aby žiadna časť zariadenia nespadla počas prepravy a nakladania/vykladania.

Všetky sériové zariadenia sú opatrené zdvíhacími bodmi označenými žltou farbou. Iba tieto body sa môžu používať pre zdvíhanie zariadenia, ako je to znázornené na obrázku.

Používajte posuvné tyče, aby ste predišli poškodeniu kondenzačného bloku. Umiestnite ich nad mriežku ventilátora do vzdialenosti najmenej 2,5 m.

Zdvíhacie laná a posuvné tyče musia byt dostatočne pevné, aby zariadenie bezpečne udržali. Skontrolujte hmotnosť zariadenia na jeho identifikačnom štítku.

Zariadenie sa musí zdvíhať s maximálnou opatnost'ou a pozornosťou, podľa pokynov pre zdvíhanie uvedených na štítku; zdvíhajte zariadenie vel'mi pomaly a udržujte ho dokonale vyrovnané.

Umiestnenie a montáž

Všetky zariadenia sú projektované pre externé použitie, na balkónoch alebo zemi, za podmienok, že v priestore určenom pre inštaláciu sa nenachádzajú prekážky, ktoré by mohli znižovať prietok vzduchu ku kondenzačným batériám.

Zariadenie musí byť nainštalované na pevnej a dokonale vyrovnanej základni; pokial’ bude zariadenie nainštalované na balkónoch alebo strechách, je možné, že bude potrebné použit’ trámy pre rozloženie hmotnosti.

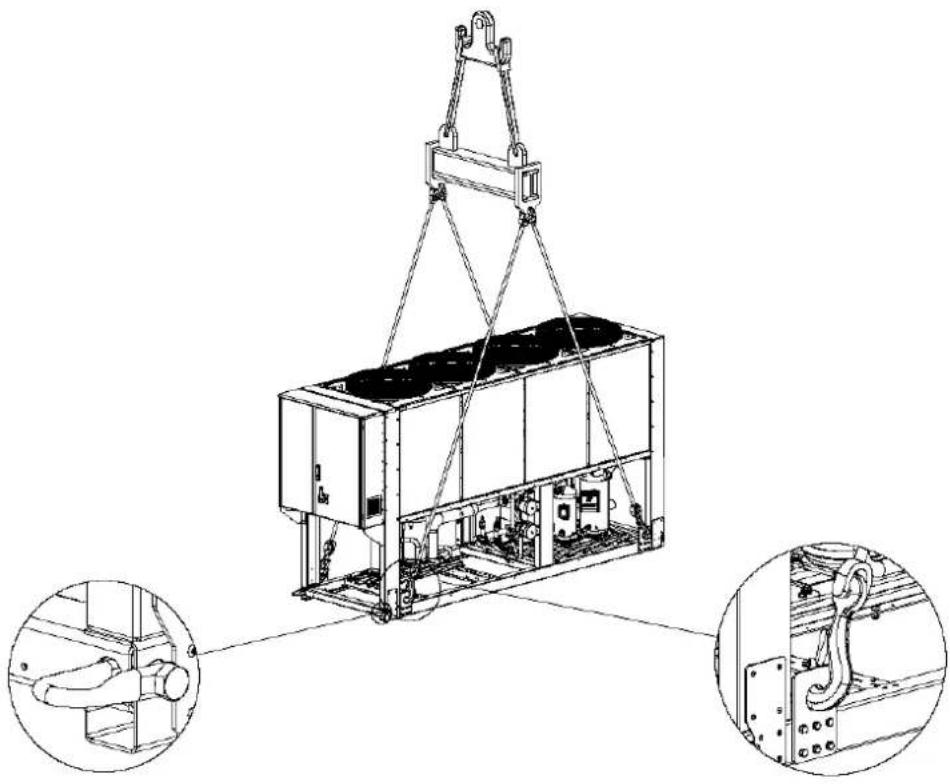

Obrázok 5 - Zdvíhanie zariadenia
1 Kompresor – cievka v tvare „V“
verzia so 4-5 ventilátormi

Pre inštaláciu na zemi je potrebný odolný cementový základ o minimálnej hrúbke 250 mm a dížke presahujúcej dížku samotného zariadenia. základ musí byť schopný udržať hmotnosť zariadenia.

Pokial' je zariadenie nainštalované v priestoroch lahko prístupných osobám alebo zvieratám, odporúča sa namontovať ochranné mriežky na časti kondenzátora a kompresora.

Pre zabezpečenie lepšej výkonnosti v mieste inštalácie dodržujte nasledujúce opatrenia a pokyny:

– Vyhýbajte sa recirkulácii toku vzduchu.
– Uistite sa, že sa v blízkosti nevyskytujú prekážky, ktoré bránia správnemu toku vzduchu.
– Uistite sa, že základ je pevný a odolný, aby sa čo najviac znížil hluk a vibrácia.
- Vyhnite sa inštalácii zariadenia v obzvlášť prašných miestach, pretože by mohlo dôjst' k znečisteniu kondenzačných batérií.
- Voda v systéme musí byt' obzvlášť čistá a všetky stopy oleja alebo hrdze sa musia odstránit'. Na vstupnej trúbke zariadenia musí byt' namontovaný mechanický filter vody.

Požiadavky minimálneho priestoru

Je dôležité rešpektovať minimálne vzdialenosti na všetkých zariadeniach pre zabezpečenie optimálnej ventilácie kondenzačných batérií.

Ked' sa rozhodnete umiestniť zariadenia, pre zabezpečenie adekvátneho toku vzduchu je potrebné brat' do úvahy nasledujúce faktory:

• Vyhýbajte sa recirkulácii teplého vzduchu
• Vyhýbajte sa nedostatočnému prívodu vzduchu ku kondenzátoru, chladeného vzduchom.

Obe podmienky môžu spôsobit' zvýšenie kondenzačného tlaku, ktoré vedie k zníženiu energetickej výkonnosti a chladiacej účinnosti.

K zariadeniu musí byť prístup z každej strany pre vykonávanie údržbárskych úkonov po inštalácii. Obrázok 3 znázomňuje minimálny požadovaný voľný priestor.

Vertikálny odvod vzduchu nesmie byt zatarasený.

Pokiaľ sa okolo zariadenia nachádzajú steny alebo iné prekážky rovnakej výšky ako samotné zariadenie, toto musí byť nainštalované vo vzdialenosti viac ako 2500 mm.

Ak sú prekážky vyššie, zariadenie musí byť nainštalované vo vzdialenosti viac ako 3000 mm.

Pokial' bude zariadenie nainštalované bez dodržania minimálnych odporučených vzdialeností pre vertikálne steny a/alebo prekážky, môže dôjst' ku kombinácii recirkulácie teplého vzduchu a/alebo nedostatočného prívodu vzduchu ku kondenzátoru chladeného vzduchom s následným znížením výkonnosti a účinnosti.

V každom prípade mikroprocesor umožní zariadeniu prispôsobit' sa novej operačnej prevádzke, dodávajúc maximálnu výkonnost', ktorá je k dispozícii v určitých podmienkach, aj keď je bočná vzdialenost' menšia než je odporučené; okrem operačných podmienok, ktoré by mohli ovplyvnit' bezpečnost' personálu a spol'ahlivost' zariadenia. Ked' dôjde k umiestneniu dvoch alebo viac zariadení vedla seba, odporúča sa dodržiavat' vzdialenost' najmenej 3600 mm medzi blokmi kondenzátorov.

Pre d'alšie riešenia kontaktujte koncesionára výrobcu.

Zvuková ochrana

Pokial' si hladina zvukovej emisie vyžaduje špecifickú kontrolu, je potrebné venovať pozornost' zvukovej izolácií zariadenia od podstavca aplikovaním protivibračných prvkov adekvátnym spôsobom (dodávajú sa ako voliteľné prvky). Flexibilné spoje musia byť nainštalované aj na hydraulických zapojeniach.

Vodné trúbky

Trúbky musia byt' naprojektované s čo najmenším počtom ohybov a zmien vo vertikálnom smere. Týmto spôsobom sa značne znížia výdavky na inštaláciu a zlepší sa výkonnost systému.

Vodný systém musí obsahovat':

1. Antivibračné prvky slúžiace pre zníženie prenosu vibrácií na štruktúru.
2. Izolačné ventily pre izoláciu zariadenia od hydraulického systému počas údržby.
3. Prietokomer.
4. Manuálne alebo automatické odvzdušnovacie zariadenie umiestnené v najvyššom bode systému, zatiaľ čo drenážne zariadenie umiestnené v najnižšom bode systému.
5. Evaporátor a zariadenie pre rekuperáciu tepla, ktoré nie sú umiestnené v najvyššom bode systému.
6. Odpovedajúce zariadenie, ktoré slúži pre udržiavanie tlaku v hydraulickom systéme (expanzná nádoba, atd').
7. Ukazovatele tlaku a teploty vody, ktoré napomáhajú pracovníkovi pri servisných a údržbárskych úkonoch.

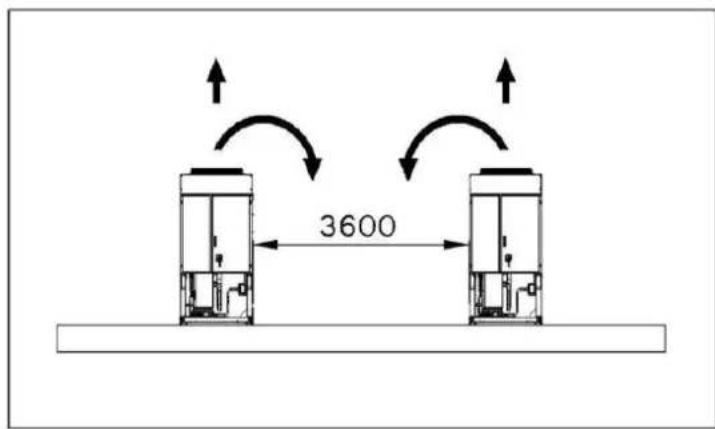

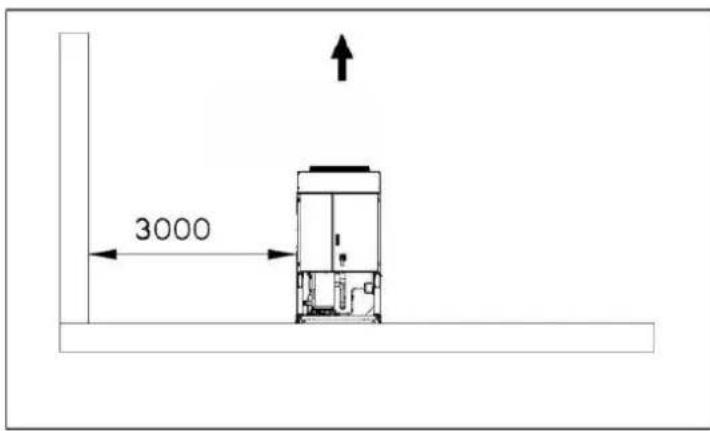

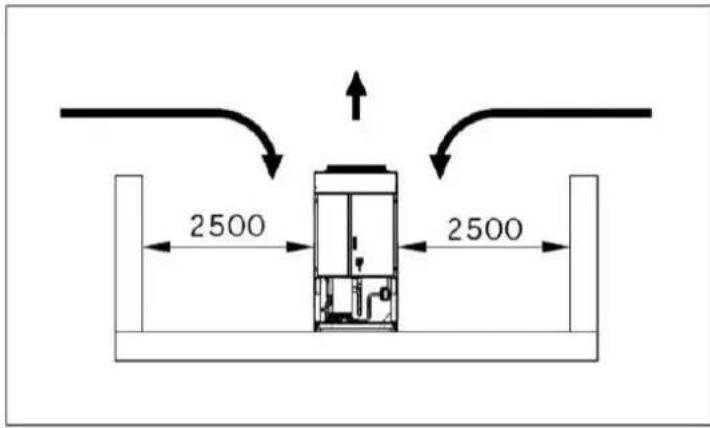

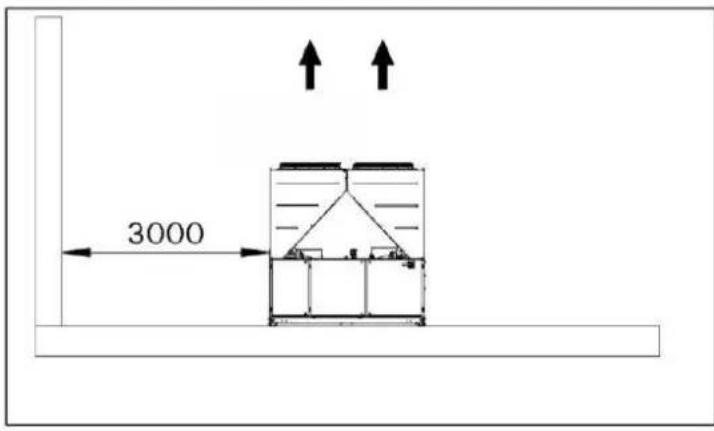

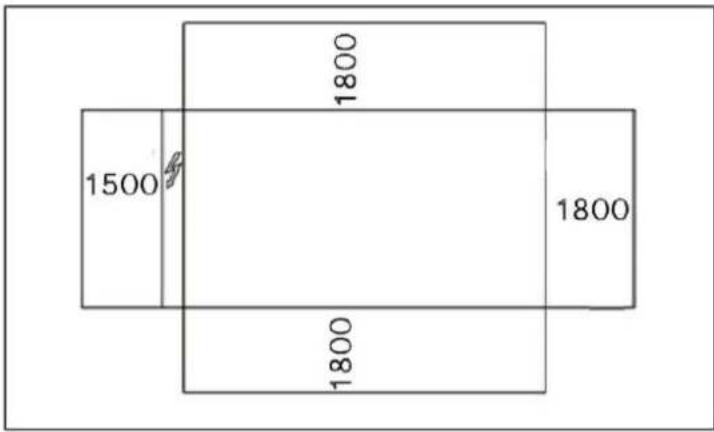

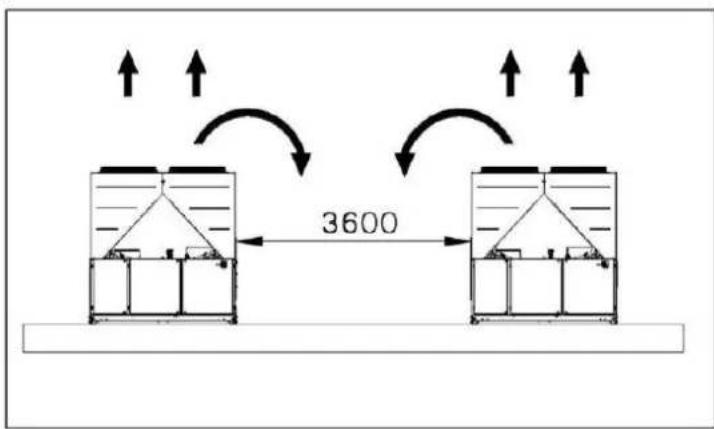

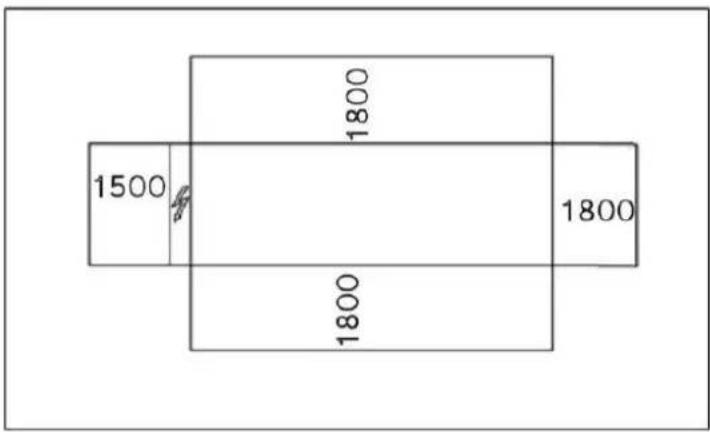

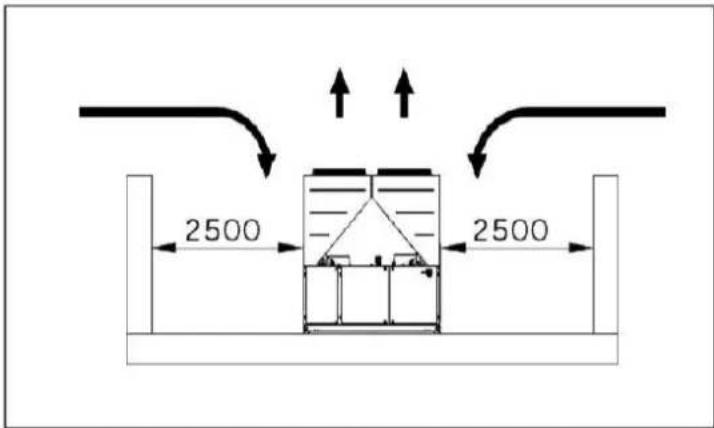

Obrázok 6 - Požiadavky na minimálne čistenie

1500 1800 1800 1800

1500 1800 1800 1800

2500 2500

2500 2500

3000

3000

3600

3600

1. Filter alebo zariadenie, ktoré môže odstránit častice z kvapaliny. Použitie filtra predlžuje životnosť evaporátora a čerpadla a napomáha hydraulickému systému udržiavať sa v lepších podmienkach.
2. Evaporátor je vybavený elektrickým odporom s termostatom, ktorý zabezpečuje ochranu proti zamrznutiu vody pri minimálnej teplote prostredia -25°C.
   Všetky ostatné vodné trúbky/externé hydraulické zariadenia systému musia mat zateplenie proti mrazu.
3. Zariadenie pre rekuperáciu tepla sa musí v zimnom období vyprázdnit, pokial' sa do hydraulického obvodu nepridá zmes etylén-glykolu v príslušnom percentuálnom pomere.
4. V prípade výmeny zariadenia sa musí celý hydraulický systém vyprázdnit' a vyčistit' predtým, než bude namontované nové zariadenie. Pred uvedením nového zariadenia do prevádzky sa odporůča vykonať príslušné testy a chemické úpravy vody.
5. Pokiaľ sa glykol pridá do hydraulického systému ako prostriedok proti zamrznutiu, dávajte pozor, pretože prívodný tlak bude nižší, výkonnost zariadenia sa zníži a poklesy tlaku budú väčšie. Je potrebné opätovne nastavit všetky ochranné systémy zariadenia, ako zariadenie proti zamrznutiu a ochranné zariadenie proti nízkemu tlaku.
6. Pred izolovaním vodných trúbok sa uistite, že nedochádza k únikom.

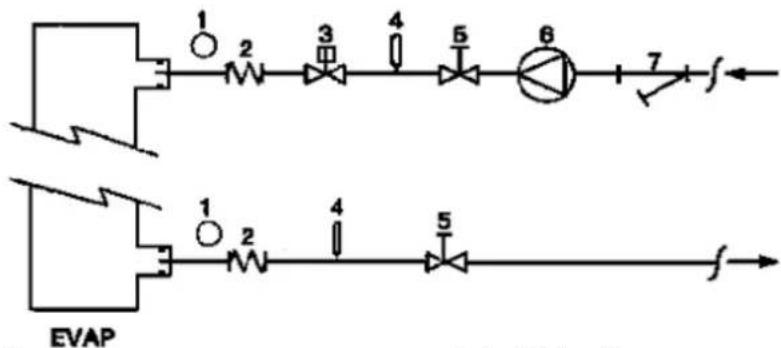

Obrázok 7 - Zapojenie vodných trúbok k evaporátoru

1. Manometer
2. Flexibilný konektor
3. Prietokomer
4. Tepelná sonda
5. Izolačný ventil
6. Čerpadlo
7. Filter

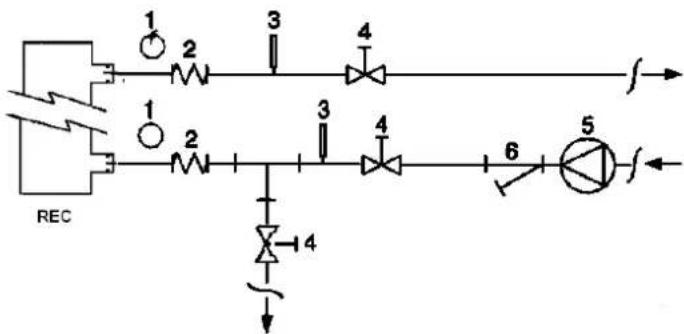

Obrázok 8 - Zapojenie vodných trúbok k výmenníkom rekuperácie tepla

1. Manometer
2. Flexibilný konektor
3. Tepelná sonda
4. Izolačný ventil
5. Čerpadlo
6. Filter

Úprava vody

Pred spustením zariadenia vyčistite vodný obvod. Nečistota, vápník, usadeniny korózie alebo iného materiálu sa môžu hromadit' vo vnútri tepelného výmenníka a znížit' tak jeho kapacitu tepelnej výmeny. Môže dôjsť aj k poklesu tlaku, k zníženiu prietoku vody. Vhodná úprava vody môže teda znížit'

riziko korózie, erózie, formovania vápnika atd. Odpovedajúca najvhodnejšia úprava sa určí priamo na mieste podľa typu systému a vlastností vody.

Výrobca nezodpovedá za eventuálne škody alebo nesprávne fungovanie zariadenia v dôsledku chýbajúcej alebo nevhodnej úpravy vody.

Tabuľka 1 - Akceptovatel'né limity kvality vody

pH (25°C)	6,8÷8,0		Celková tvrdost (mg CaCO_3 /l)	< 200
Elektrická vodivost ^ μS/cm (25°C)	<800		Železo (mg Fe / l)	< 1,0
Chloridové ióny (mg Cl^- /l)	<200		Sulfidové ióny (mg S^2- /l)	Žiadne
Sulfátové ióny (mg SO_4^2- /l)	<200		Amoniakové ióny (mg NH_4^+ /l)	< 1,0
Zásaditost (mg CaCO_3 /l)	<100		Oxid kremičitý (mg SiO_2 /l)	< 50

Ochrana proti zamrznutiu rekuperačných výmenníkov a evaporátora

Všetky evaporátory sú vybavené elektrickým odporom kontrolovaným termostaticky, ktorý zabezpečuje vhodnú ochranu proti zamrznutiu pri minimálnej teplote prostredia -25^ .

Jednako, okrem prípadu, kedy sú výmenníky tepla kompletne prázdne a čisté a obsahujú protimrznúcu zmes, sa môžu použit dodatočné metódy proti zamrznutiu.

Pri projektovaní systému sa vždy berú do úvahy komplexne dve alebo viac metód ochrany, popísaných nižšie:

– Stály obeh toku vody vo vnútri trúbok a výmenníkov
– Pridanie adekvátneho množstva glykolu do vodného obvodu
– Tepelná izolácia a dodatočné zahrievanie vonkajších trúbok
- Vyprázdnenie a vyčistenie tepelného výmenníka počas zimného obdobia

Je zodpovednosťou inštalatéra a/alebo údržbára zaistiť použitie metód proti zamrznutiu. Uistite sa, aby sa vždy previedli údržbárske úkony potrebné pre ochranu proti zamrznutiu.

Chýbajúce dodržiavanie vyššie uvedených pokynov môže spôsobit poškodenie zariadenia. Škody zapríčinené mrazom nespadajú do záruky.

Inštalácia prietokomeru

Pre zaistenie dostatočného množstva vody pre celý evaporátor je nevyhnutné nainštalovať na hydraulickom obvode prietokomer. Prietokomer môže byť umiestnený na vodných trúbkach na vstupe alebo výstupe. Úlohou prietokomeru je zastaviť zariadenie v prípade prerušenia toku vody a chránit tak evaporátor pred zamrznutím.

Výrobca ponúka ako voliteľný prvok príslušne zvolený prietokomer. Tento prietokomer lopatkového typu je vhodný pre externú nepretržitú aplikáciu (IP67) s priemerom hadíc od 1" do 6".

Prietokomer je vybavený čistým kontaktom, ktorý musí byt elektricky pripojený ku koncovkám, ako je znázornené na elektrickej schéme.

Prietokomer musí byt' nastavený tak, aby mohol zasiahnut', ked' tok vody evaporátorá klesne pod 50% nominálneho prietoku.

Rekuperácia tepla

Podľa želania môže byť zariadenie vybavené aj systémom rekuperácie tepla.

Tento systém sa aplikuje pomocou tepelného výmenníka chladeného vodou, ktorý sa umiestňuje na vypúšťaciu hadicu kompresora a pomocou príslušného zariadenia, ktoré riadi tlak kondenzácie.

Pre zabezpečenie fungovania kompresora vo vnútri vlastnej schránky nemôže zariadenie pre rekuperáciu tepla fungovať s vodou o teplote nižšej než 28°C.

Projektant zariadenia a inštalatér chladiča nesú zodpovednosť za dodržiavanie tejto hodnoty (napr. použitím obtokového ventilu pre recirkuláciu)

Elektrické zariadenie

Všetky elektrické zapojenia k zariadeniu musia byt' v súlade s platnými predpismi a normami.

Všetky úkony inštalácie, nastavenia a údržby musí vykonávať kvalifikovaný personál.

Konzultujte špecifickú elektrickú schému odpovedajúcu zakúpenému zariadeniu. Pokial' sa elektrická schéma na zariadení nenachádza alebo ste ju stratili, kontaktujte vášho koncesionára výrobcu, ktorý vám zašle kópiu.

V prípade nezrovnalostí medzi elektrickou schémou a panelom/elektrickými káblami kontaktujte koncesionára výrobcu.

Používajte iba medené vodiče. V opačnom prípade by mohlo dôjst k prehriatiu alebo korózii v styčných bodoch s rizikom následného poškodenia zariadenia.

Aby nedochádzalo k prerušeniam, káble riadenia sa musia zapojiť oddelene od elektrických káblov. Za týmto účelom používajte rozdielne trubice pre vedenie káblov.

Zvláštnu starostlivosť venujte pripojeniu káblov k rozvodnej skrini; ak nebudú dobre utesnené, káblové vstupy môžu umožňovat' prenikanie vody do rozvodnej skrine a spôsobit' tak poškodenie vnútorného vybavenia.

Pred akýmkoľvek zákrokom spojeným s inštaláciou a pripojením zariadenie vypníte a zablokujte. Kedže súčastou tohto zariadenia sú invertory, prechodný obvod kondenzátorov zostane po vypnutí na krátku dobu pod vysokým napätím. Nezasahujte do zariadenia skôr než uplynulo 5 minút od jeho vypnutia.

Toto zariadenie zahřna nepriame záťaže ako sú invertory, ktoré majú prirodzenú stratu prúdu smerom do zeme. Ak je Detektor straty smerom do zeme nainštalovaný za zariadením, musí byť použité zariadenie typu B s minimálnou prahovou hodnotou 300 mA.

Tento výrobok je v súlade s nariadeniami EMC (elektromagnetická kompatibilita) pre priemyselné prostredia. Nie je preto určený na použitie v obytných priestoroch, napr. inštalácie, pri ktorých je výrobok napojený na nízkonapátový verejný rozvodný systém. Ak bude treba výrobok pripojiť na nízkonapátový verejný rozvodný systém, musia byť prijaté doplňujúce špecifické opatrenia, aby sa zabránilo interferenciám s inými citlivými zariadeniami.

Prevádzka

Je dôležité, aby bol pracovník príslušne vyškolený a oboznámil sa so systémom pred použitím zariadenia. Okrem prečítania tejto príručky si musí tiež preštudovať operačnú príručku mikroprocesora a elektrickú schému, aby pochopil sekvencie uvedenia do chodu, fungovanie, sekvencie zastavenia a fungovanie všetkých bezpečnostných zariadení.

Počas fázy prvého spustenia zariadenia technik, poverený výrobcom, je k dispozícii odpovedať na akúkol’vek otázku a poskytnút inštrukcie pre vykonanie správnych procedúr.

Pracovník si musí zaznamenávat' operačné údaje pre každé nainštalované zariadenie. Ďalšia registrácia sa musí viest' pre všetky pravidelné servisné a údržbárske úkony.

Pokiař pracovník zistí anomálne alebo neobvyklé operačné podmienky, musí konzultovať technickú službu, poverenú výrobcom.

Bežná údržba

Úkony minimálnej bežnej údržby sú vymenované v tabuľke 2.

Elektrolytické kondenzátory prevádzkované invertorom

Kompresor prevádzkovaný invertorom zahřna elektrolytické kondenzátory, ktoré boli navrhnuté na najmenej 15-ročnú bežnú prevádzku. Ťažké prevádzkové podmienky môžu znížiť skutočnú životnosť kondenzátorov.

Chladič vypočítava zostávajúcu životnosť kondenzátorov na základe aktuálnej prevádzky. Ak sa životnosť dostane pod uvedenú prahovú hodnotu, kontrolná jednotka vydá varovanie. V tomto prípade odporúčame vymeniť kondenzátor. Tento zákrok musia vykonávať len kvalifikovaní technici. Pri výmene kondenzátorov postupujte podľa nasledujúceho postupu:

• Vypnite chladič
• Počkajte 5 minút a potom otvorte skriňu invertora
- Overte, či zvyškové napätie jednosmerného prúdu v príslušnom spoji je nulové.
- Otvorte skriňu invertora a vymeňte staré kondenzátory za nové.
- Resetujte kontrolnú jednotku chladiča prostredníctvom menu údržby. Umožníte tak kontrolnej jednotke prepočítať novú odhadovanú životnosť kondenzátorov.

Obnova prevádzky kondenzátora po dlhodobom vypnutí

Elektrolytické kondenzátory môžu stratit čast' so svojich pôvodných vlastností, ak nie sú napájané viac ako 1 rok. Ak bol chladič dlhodobo vypnutý, je treba vykonať nasledujúci postup spojený s obnovou jeho prevádzky:

• Zapnite inverter
• Nechajte ho zapnutý po dobu 30 minút bez toho, že by ste zapli kompresor
  • Po uplynutí 30 minút zapnite kompresor

Spustenie pri nízkej teplote prostredia

Inventory zahřňajú kontrolu teploty, ktorá im umožňuje odolávať teplotám prostredia až do -20°C. Nesmú sa však zapínať pri teplotách nižších ako 0°C, pokial' nie sú prijaté nasledujúce postupy:

• Otvorte rozvodnú skriňu (tento zákrok môžu vykonávať len vyškolení technici)
• Otvorte poistky kompresora (vytiahnutím držiaka poistky) alebo prerušovače obvodu kompresora
• Zapnite chladič
• Nechajte chladič zapnutý po dobu najmenej 1 hodiny (ohrievačom invertora to umožní zahriat' invertor).
  • Zatvorte držiaky poistky
  • Zatvorte rozvodnú skriňu

Asistencia a záruka

Všetky zariadenia sú testované vo výrobe a podliehajú záruke po dobu 12 mesiacov od prvého uvedenia do prevádzky, alebo 18 mesiacov odo dňa dodania.

Tieto zariadenia boli naprojektované a konštruované s ohľadom na najvyšší kvalitatívny štandard a zabezpečujú roky bezporuchového fungovania. Jednako je dôležité postarať sa o príslušnú a pravidelnú údržbu v súladu so všetkými procedúrami, uvedenými v tejto príručke, ako i v súlade s dobrými praktikami vzťahujúcimi sa na údržbu strojov.

Odporúča sa uzavriet' zmluvu o údržbe so servisným strediskom, oprávneným výrobcom, aby ste si zabezpečili účinný a bezproblémový servis vdaka skúsenosti a kompetencii nášho personálu.

Majte na vedomí, že nesprávne použitie zariadenia, napríklad mimo svojich operačných limitov alebo chýbajúca údržba podľa pokynov uvedených v tejto príručke, majú za následok zrušenie záruky.

Dodržujte najmä nasledujúce body pre rešpektovanie podmienok záruky:

1. Zariadenie nemôže fungovat' mimo operačných limitov
2. Elektrické napájanie musí zodpovedat' limitom napätia a musí byt' bez výskytu harmonických alebo náhlych zmien napätia
3. Trojfázové napájanie nesmie vykazovať nerovnováhu medzi fázami vyššiu než 3%. Zariadenie musí zostat’ vypnuté, pokial’ elektrický problém nebude vyriešený.
4. Nedeaktivujte alebo nezrušte žiadne bezpečnostné zariadenie, ako mechanické, tak elektrické alebo elektronické.
5. Voda, používaná pre plnenie hydraulického obvodu, musí byt čistá a vhodne upravená. Na najbližšom bode k vstupu evaporátora musí byt nainštalovaný mechanický filter.
6. Pokial' pri objednávke nebolo dohodnuté inak, prietok vody evaporátora nesmie byt' nikdy viac ako 120% a menej ako 80% nominálnej kapacity.

Pravidelné povinné kontroly a uvedenie zariadenia pod tlak

Zariadenia patria do kategórie IV klasifikácie stanovenej smernicou Európskeho parlamentu a Rady PED 2014/68/EU.

Pre chladiče, patriace do tejto kategórie, niektoré miestne normy si vyžadujú pravidelnú inšpekciu zo strany oprávneného servisného strediska. Overte si platné požiadavky na mieste inštalácie.

Tabul'ka 2 - Program bežnej údržby

Zoznam úkonov	Zoznam úkonov	Mesačne (Poznámka 1)	Ročne/Sezónne (Poznámka 2)
Všeobecne:
Čítanie operačných údajov (Pozn. 3)	X
Vizuálna inšpekcia zariadenia pre eventuálne škody a/alebo uvol'nenie		X
Kontrola integrity tepelnej izolácie			X
Čistenie a nalakovanie, kde je to potrebné			X
Analýza vody (6)			X
Kontrola fungovania prietokomeru		X
Elektrické zariadenie:
Previerka kontrolných sekvencií			X
Kontrola opotrebovania počítadla – vymenit, ak je to potrebné			X
Kontrola správného utiahnutia všetkých elektrických koncoviek – utiahnuť, ak je to potrebné			X
Čistenie vnútra elektrického kontrolného panelu			X
Vizuálna inšpekcia komponentov pre eventuálne známky nadmerného zahrievania		X
Kontrola prevádzky kompresora a ohrievača oleja		X
Meranie izolácie motora kompresora pomocou Megger			X
Čistenie sacích filtrov vzduchu na elektrickom paneli		X
Kontrola prevádzky všetkých ventilátorov v elektrickom paneli			X
Kontrola prevádzky chladiaceho ventila invertora a ohrievača			X
Kontrola stavu kondenzátorov v invertore (známky poškodenia, úniky, atd.)			X
Chladiaci obvod:
Kontrola prítomnosti eventuálnych únikov chladiva		X
Vizuálna previerka toku chladiva prostredníctvom inšpekčného skla kvapaliny – inšpekčné sklo musí byť plně	X
Previerka poklesu tlaku filtra dehydrátora		X
Kontrola poklesu tlaku olejového filtra (Poznámka 5)		X
Analýza vibrácii kompresora			X
Analýza kyslosti oleja kompresora (7)			X
Čast kondenzátora:
Čistenie blokov kondenzátora (Pozn. 4)			X
Kontrola správného utiahnutia ventilátorov			X
Kontrola lamiel bloku kondenzátora - V prípade potreby prečistite			X

Poznámky:
1. Mesačné úkony zahrňujú aj úkony týždenné.
2. Ročné úkony (alebo sezónne) zahrňujú aj týždenné a mesačné.
3. Operačné údaje zariadenia sa môžu čítať denne, s rešpektovaním vysokého pozorovacieho štandardu.
4. V prostrediach so zvýšenou koncentráciou častíc vo vzduchu je potrebné čistiť blok kondenzátora častejšie.
5. Vymeňte olejový filter, ked' pokles tlaku dosiahne hodnotu 2.0 bar.
6. Kontrolujte prítomnost eventuálnych rozpustených kovov.
7. TAN (Číslo celkových kyselí) : ≤0,10 : žiadny úkon

Medzi 0,10 a 0,19: vymeňte protikyselinové filtre a skontrolujte po 1000 prevádzkových hodinách. Pokračujte vo výmene filtrov, dokiaľ TAN nie je nižší než 0,10.

Dôležité informácie vzt'ahujúce sa k používanému chladivu

Tento výrobok obsahuje fluorované plyny skleníkového efektu,. Nevypúšťajte plyny do ovzdušia.

Typ chladiva: R134a

Hodnota GWP(1): 1430

Množstvo chladiva, potrebné pre štandardné fungovanie zariadenia, je uvedené na identifikačnom štítku zariadenia.

Skutočné množstvo chladiva, nachádzajúce sa v zariadení, je signalizované striebornou tyčinkou vo vnútri elektrického panelu.

V závislosti od európskej alebo miestnej legislatívy je možné, že sú potrebné periodické inšpekcie pre zistovanie eventuálnych únikov chladiva.

Navodila za enote, polnjene v tovarni in na terenu

Kontaktujte miestneho predajcu pre d'alšie informácie.

Likvidácia

Zariadenie je realizované z kovových, plastových a elektronických komponentov. Všetky tieto časti sa musia likvidovať v súlade s platnými miestnymi predpismi. Olovené batérie sa musia zbierať a zaslať do špeciálneho zberného strediska. Olej sa musí zbierať a zaslať do špeciálneho zberného strediska.

Táto príručka slúži ako technická pomócka a nepredstavuje žiadnu záváznú ponuku. Jej obsah nemóže byť garantovaný bezvýhradne a jednoznačne ako kompletní, presný alebo spofahlivý. Všetky údaje a špecifiké popisy môžu byť pozmenené bez predchádzajúceho upozornenia. Údaje, komunikované v momente objednávky, budú považované za definitívne. Výrobca sa zbavuje akejkoľvek zodpovednosti za eventuálne priame alebo nepriame škody, a to v najširšom zmysle slova, súvisiace alebo spojené s použitím a/alebo interpretáciou tejto príručky. Vyhradzujeme si právo vykonávať projektové a štrukturálne zmeny v ktoromkoľvek momente bez predchádzajúceho upozornenia, zobrazenie na obálke nie je záväzné.
