HASZNÁLATI ÚTMUTATÓ UATYA30BFC2Y1 DAIKIN
46.1 Általános információk 320
46.1.4 A c.pCO vezérlő funkciói 320
47 Gyors utasítások 321
47.1 Fő funkciók 321
47.2 Egység bekapcsolása és kikapcsolása 321
47.2.1 Egység bekapcsolása és kikapcsolása kijelzőről 321
47.2.2 Egység bekapcsolása és kikapcsolása külső jóváhagyással 321
47.2.3 Egység bekapcsolása és kikapcsolása BMS-röl 321
47.3 Alapérték módosítás 322
47.3.1 Alapérték módosítása kijelzöröl 322
47.3.2 Alapérték módosítása BMS-röl 322
47.4 Nyelv módosítás 322
47.5 Dátum és idő módosítása 323
47.6 Idősávok beállítása 323
48.1 Grafikus egyezmények 324
48.1.1 Ikonok és szimbólumok 324
49 Felületek 326
49.1 Felületek rajza 326
49.1.1 A felületek menüje 327
49.2 Menük közötti navigálás 328
49.2.1 Info 328
49.2.2 Kérés 328
49.2.3 Összefoglaló 329
49.2.4 Bejelentkezés 330
50 Szoftver funkciók 331
50.1 Bevezetés 331
50.2 Alapérték kezelése 332
50.2.1 Dinamikus érték 332

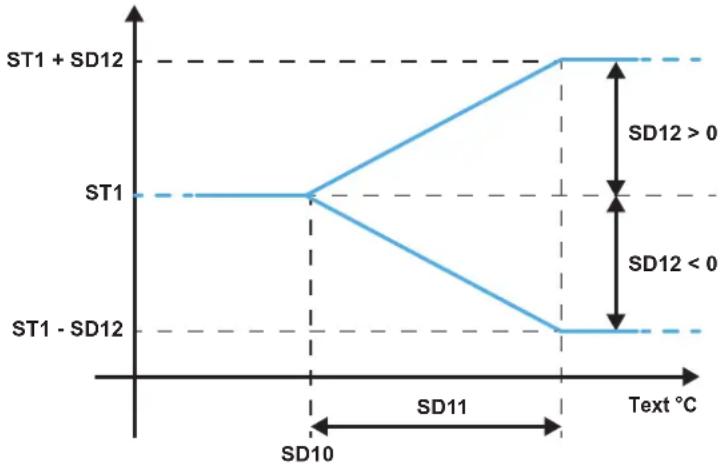

50.2.2 Dinamikus alapérték külső levegő szondáról hűtés alatt 333

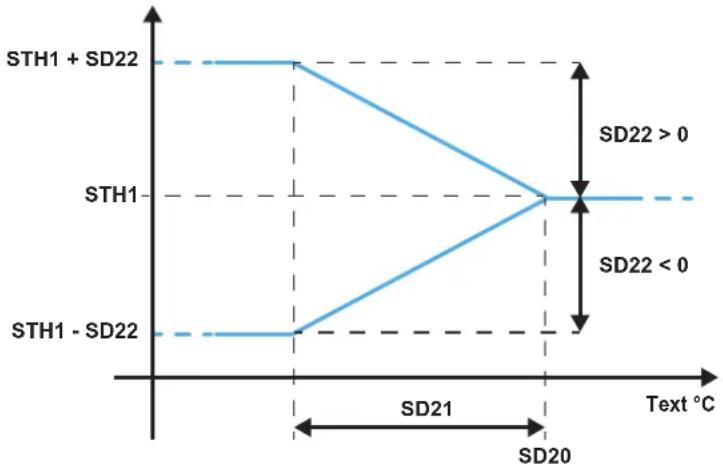

50.2.3 Dinamikus alapérték külső levegő szondáról hűtés alatt 334

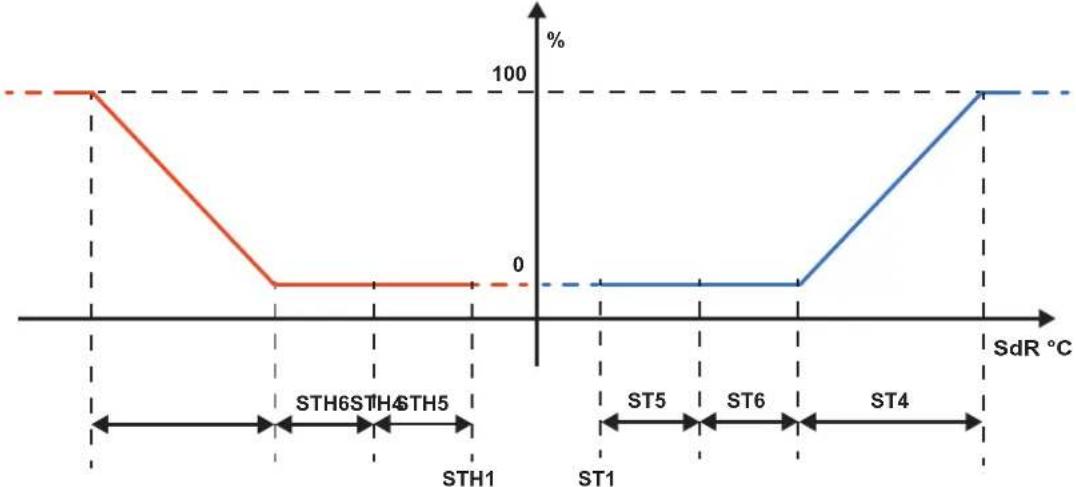

50.3 Hőmérséklet ellenőrzés 335
50.3.1 Hőmérséklet-szabályozás hűtéskor 336
50.3.2 Hőmérséklet-szabályozás fűtéskor 338
50.3.3 Fütés tiltása a külső levegő hömérséklet alapján. 340

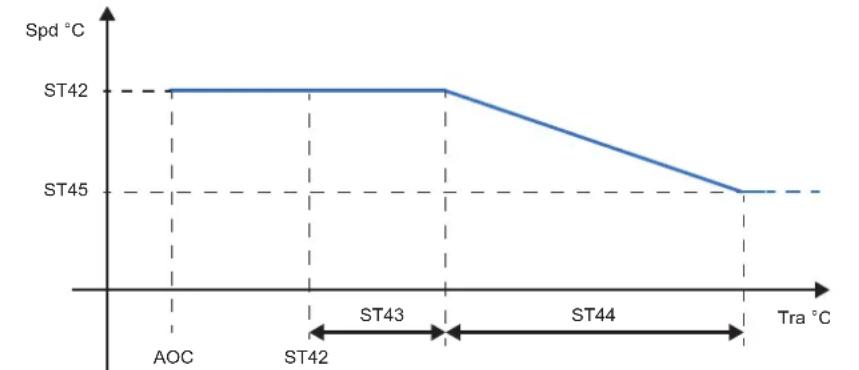

50.4 Hömér séklet vezérlés 341
50.4.1 Relatív páratartalom vezérlés arányos szabályozással 342
50.5 Levegő párásítás 343
50.5.1 A beépített párásító kiegészítő funkciói 343
50.6 Levegő páramentesítés 343
50.7 Elektromos tápellátás vezérlése 344
50.7.1 Fázisok sorrendje 344
50.7.2 Minimális maximális feszültség 344
50.7.3 Gyors újraindítás 344
50.8 Zsalu kezelése 345
50.8.1 Zsaluk ellenőrzése 346
50.8.2 Zsalu kezelése 346
50.8.3 Az egység indítása 346
50.8.4 Mosás 346
50.8.5 Visszavezetés 347
50.9 Segédfűtés 348
50.9.1 Kezelt berendezések 349
50.9.2 Utófűtés 349
50.9.3 Aktiválás idősávokkal 350
50.1 Bevezetés
351
50.2 Riasztások táblázata
351
46.1 Általános információk
A kézikönyv használatára vonatkozó néhány információ.
A kézikönyv célja, hogy biztosítsa a vezérlő használatára és a fedőlapont ismertetett egységekben alkalmazott szoftverre vonatkozó információkat.
A kézikönyv nem tartalmaz az egységek telepítésére és az első indításhoz szükséges ellenőrzésekre és vizsgálatokra vonatkozó információkat.
Előre is köszönjük mindazoknak, akik hibákat, mulasztásokat, további magyarázatot igénylő részeket vagy műveleteket szeretnének bejelenteni, amelyek nem kerültek leírásra.
46.1.4 A c.pCO vezérlő funkciói
A c.pCO sorozat mikroprocesszoros elektronikai vezérlőjének szoftverét Close Rooftop egység kezelésére tervezték. Megfelelő konfigurációval lehetőséget biztosít a speciális funkciókkal rendelkező egységek széles körének kezelésére.
A Rooftop egység kezelése az egységeket alkotó alkatrészek biztonságos müködésének vezérlését jelenti az előírt működési fázisok alatt.
A c.pCO mikroprocesszoros elektronikus vezérlő családba különböző méretű modulok tartoznak, amelyek a szoftver rugalmassága révén lehetővé teszik az alkalmazásuk optimalizálását, minden alkalmazáshoz felhasználva azokat, amelyek a szükséges bemenetekkel és kimenetekkel rendelkeznek.
A c.pCO kártya különböző modulokhoz csatlakozik, nagy sebességű és meg kiváló megbízhatóságú bus-on keresztül kommunikál a modulokkal.
A vezérlő felhasználói interfésze egy 4,3" színes érintőképernyős kijelző.
47.1 Fő funkciók
Az alábbiakban bemutatjuk azokat a jelzéseket, amelyek szükségesek az egység fő funkcióinak ellenőrzésébe való beavatkozáshoz.
47.2 Egység bekapcsolása és kikapcsolása
47.2.1 Egység bekapcsolása és kikapcsolása kijelzöröl
A föképernyön használja az "On/Off" ikont az egység indításának és leállításának képernyőjéhez való lépéshez.
A felület felső részén az egység állapota látható, középen egy "On/Off" ikon látható.
Az ikon megérintésével az egység állapota „üzemelés alatt”-ról „kikapcsolt”-ra vált és fordítva.
47.2.2 Egység bekapcsolása és kikapcsolása külső jóváhagyással
Annak érdekében, hogy a készüléket külső jóváhagyásra bekapcsolhassa és kikapcsolhassa, ellenőrizze, hogy a funkció aktív-e.
Az egység bekapcsolásához zárja a külső jóváhagyást. A leállításhoz meg kell nyitni.
A külső jóváhagyást a sorkapcson lévő "1" és "56" terminálhoz kell csatlakoztatni.
Annak érdekében, hogy a készüléket külső jóváhagyásra bekapcsolhassa és kikapcsolhassa, ellenőrizze, hogy a funkció aktív-e.
Az egység bekapcsolásához zárja a külső jóváhagyást. A leállításhoz meg kell nyitni.
A külső jóváhagyást a sorkapcson lévő "1" és "2" terminálhoz kell csatlakoztatni.
A külső jóváhagyásnak tiszta kapcsolatnak kell lennie.
47.2.3 Egység bekapcsolása és kikapcsolása BMS-röl
Az egység BMS-röl bekapcsolásához és kikapcsolásához ellenőrizze, hogy a funkció aktív-e. Lásd a megfelelő BMS kezelés dokumentumot.
47.3.1 Alapérték módosítása kijelzöröl
A fő menüben nyomja meg az „alapérték” opciót a képernyők megnyitásához, ahol rendelkezésre állnak az alapérték kezeléshez szükséges funkciók.
Az „alapérték” almenüben válassza ki a funkciót, ahonnan az alapértéket szeretné módosítani.
Görgesse a paramétereket addig, amíg megjelenik az alapérték paraméter.
Válassza ki az alapérték paramétert a módosító billentyűzet aktiválásához.
Állítsa be az új értéket, és erősítse mag a zöld pipa szimbóllummal.
A működés módosítását igénylő egységekben rendelkezésre áll a „ST7” hűtéshez és a „STH7” fűtéshez tartozó alapérték.
Elengedhetetlen, hogy a „ST7” hűtési alapérték nagyobb legyen, mint a „STH7” fűtési alapérték.
Amennyiben hiba folytán olyan értékek kerültek beállításra, amelyek nem felelnek meg ennek a feltételnek, a vezérlő aktiválja a „AL183” riasztást.
Az "AL183" riasztás csak jelzésre szolgál.
47.3.2 Alapérték módosítása BMS-röl
Az alapérték BMS-röl történő módosításához ellenőrizze, hogy a funkció aktív-e.
Lásd a megfelelő BMS kezelés dokumentumot.
47.4 Nyelv módosítás
A fő menüben nyomja meg a „Nyelvek” opciót a rendelkezésre álló nyelveket megjelenítő képernyők megnyitásához.
Ha az adott nyelv nem áll rendelkezésre a képernyön, a nyilakkal rá lehet keresni.
A nyelv kiválasztással aktiválódik a kiválasztott nyelv
47.5 Dátum és idő módosítása
Görgesse le a fő menüt a „Konfigurációk” csoportig, és válassza ki.
A „Konfigurációk” opcióban válassza ki a „Dátum és idő” opciót a beállítások módosításához tartozó képernyő megnyitásához
Az értékek módosítása után a beállítást a jobb alsó részen található mentés ikonnak kell elmenteni.
A bal oldali nyíllal visszaléphet a korábbi felületre az elvégzett módosítások nélkül.
47.6 Idősávok beállítása
Az idősáv beállításhoz jelszóval történő hozzáférés szükséges.
Görgesse le a fö menüt a „Paraméterek” csoportig, és válassza ki.
Görgesse le a „Paraméterek“ menüt az „ES Energy saving“ csoportig.
Az alkalmazás fejlesztési szakaszában különös figyelmet fordítottak a felhasználói felület intuitív használatára.
48.1 Grafikus egyezmények
Az "érintőképernyő" segítségével navigálhat a felületen.
Néhány intuitív ikont gombként használható az egyes menük közötti egyszerű navigáláshoz.
Más egyszerű szimbólumok jelzik az aktív szerveket és funkciókat.
A gombokként használt ikonok és a különféle interfész felületeken található szimbólumok az alábbiakban láthatók.
48.1.1 Ikonok és szimbólumok
Az "érintőképernyőn" az ikonok fizikai gombként használhatók a menük közötti és a képernyőn belüli mozgáshoz. A rendelkezésre álló ikonok az alábbiak:
"Home" ezzel az ikonnal visszaléphet a fő képernyőre. A nyíl gombokkal lehet mozogni a meglévő hurokban;
"Info" ez az ikon lehetővé teszi a felületek megnyitását, amelyek tartalmazzák a szoftverre és az egységre pozó információkat. A nyíl gombokkal lehet mozogni a meglévő hurokban;
"On/Off" ez az ikon lehetővé teszi az egység indításához és leállításához szükséges felületek megnyitását nálói interfészen keresztül;
"Hideg/Meleg" ez az ikon lehetővé teszi a felületek megnyitását a hűtő/fűtő üzemmód váltáshoz felhasználói zen keresztül;
"Menü" A fö felületen az ikon lenyomásával a "Menü" felületre lehet lépni. Bármilyen más felületröl az ikon omásával visszaléphet egy szintet;
"Kérés" ez az ikon megnyitja a rendszer egyes kéréseit megjelenítő felületeket. A nyíl gombokkal lehet ni a meglévő hurokban;
"Zsalu" ez az ikon megnyitja a zsalu működési állapotát megjelenítő felületeket. A nyíl gombokkal lehet ni a meglévő hurokban;
"Összefoglaló" ez az ikon megnyitja az egység kör fő képernyőjét megjelenítő felületeket; A kör alkatrészeit ntve megnyithatók a vonatkozó információk és paraméterek.
Az ikon megérintése megnyitja a riasztások menüt. Ha az ikon színe piros, legalább egy riasztás aktív; ha színű, nincs aktív riasztás.
Az ikon érintésével engedélyezhető vagy tiltható a funkció, amire az engedélyezés és tiltás vonatkozik.
on érintésével balra lehet lépni a felület hurkon belül.
on érintésével jobbra lehet lépni a felület hurkon belül.
ez az ikon a "login" képernyön jelenik meg "jelszó" megadása után. Ezzel az ikonnal megerősíthető a bevitt "jelszó".
"jelszó".
ez az ikon a "bejelentkezés" képernyőn jelenik meg a megfelelő hitelesítő adatok megadása után.Ezzel az ikonnal a korábbi menü "hurok" -ra lehet visszalépni az aktív hitelesítő adatok megtartásával.
Néhány szimbólum lehetővé teszi az egység funkcióinak és állapotuknak egyszerű megértését. A szimbólumok az alábbiak:
ez az szimbólum az összes egységen megtalálható, a ventilációs funkciót jelzi. A szürke szín azt jelzi, hogy a ventilálás nem aktív, a színes szimbólum azt jelzi, hogy a ventilálás aktív.
ez a szimbólum a hütési funkciót jelzi. A szürke szín azt jelzi, hogy a hütés nem aktív, a színes szimbólum azt jelzi, hogy a ventilálás aktív.
ez a szimbólum a párásítási funkciót jelzi. A szürke szín azt jelzi, hogy a párásítás nem aktív, a színes szimbólum azt jelzi, hogy a ventilálás aktív.
ez a szimbólum a páramentesítő funkciót jelzi. A szürke szín azt jelzi, hogy a páramentesítés nem aktív, a színes szimbólum azt jelzi, hogy a ventilálás aktív.
ez a szimbólum a védett paraméterekkel történő "bejelentkezés" után az aktív hozzáférést jelzi. Egyes paraméterekhez való hozzáféréshez jelszó megadására van szükség annak a profilnak megfelelően, amelyhez a jelszó tartozik.
ez a szimbólum az USB kulccsal való csatlakoztatást jelzi. Ez a szimbólum adatok továbbításakor jelenik meg.
ez a szimbólum azt jelzi, hogy az egység fűtés alatt üzemel. A szimbólum mind a fő, mind a kiegészítő forrásoknál közös. Ha a szimbólum narancssárga, az azt jelenti, hogy a fő forrás működik. Ha a szimbólum sárga, az azt jelenti, hogy a segédforrás működik. Ha a szimbólumok szürke színűek, az azt jelenti, hogy a források nem működnek.
szimbólum azt jelzi, hogy a teljes levegőcsere aktív.
ez a szimbólum azt jelzi, hogy a teljes levegő keringetés aktív.
A felhasználói interfész segítségével megtekinthetők az egység működéséhez tartozó paraméterekre vonatkozó információk és beállítások. A kézikönyv ismerteti az egyes funkciók beállításához tartozó adott információkat és paramétereket.
49.1 Felületek rajza
A felhasználói interfész segítségével megtekinthetők az egység működéséhez tartozó paraméterekre vonatkozó információk és beállítások. A kézikönyv ismerteti az egyes funkciók beállításához tartozó adott információkat és paramétereket.
Az ikonok leírásának megfelelően a fő felületről közvetlenül megjeleníthetők a legfontosabb információk és funkciók. A paraméterek és beállítások nagy része megjelenik a fő menüben és az egyes almenükben található felületeken.
A felhasználói interfész felületei közötti egyszerű navigáláshoz az alábbiakban ismertetjük a felületek ágrajzát.
49.1.1 A felületek menüje
A fö felületröl a "Menü" ikon megnyomásával megnyílik a fö menü.
A fö menüben a nyíl ikonokkal lehet navigálni az alacsonyabb szintű menük görgetéséhez.
Az alacsonyabb szintű menük megnyitása hitelesítő adatokkal lehetséges. Egyes menükhöz védelem nélkül lehet hozzáférni, más menükhöz azzal a profilal kell "bejelentkezni", amelyhez hitelesítő adatokkal rendelkezik.
Az egyes menükhöz való hozzáférés a színes leírás megérintésével történik, amely tartalmazza a leírást.
A felületeken található paraméterek és értékek jelentését leíró szövegek megkönnyítik a megértést és használatot.
49.2 Menük közötti navigálás
A felületek ágrajzának használata leegyszerűsíti a menük közötti navigációt.
Egyes javaslatok megkönnyítik a gombként használt ikonok használatát a felületek közötti navigációhoz.
Referenciaként a kiinduló pont a fö felület.
Az ikonok gombként történő használatához és értelmezéséhez lásd a "Grafikus egyezmények" fejezetet.

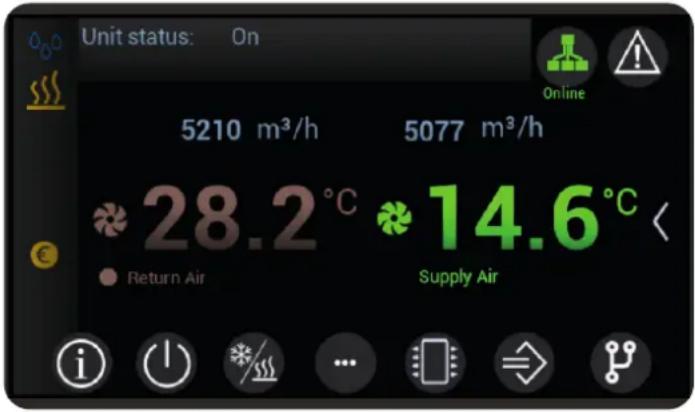

A "nyíl" ikonokkal az azonos szinten lévő felületek között lehet görgetni, a "Menü" ikon megnyomásával visszaléphet a felsőbb szintű menüre.
A paraméterek felületein a módosítható paraméterek fehér színnel, a csak megjeleníthető paraméterek kék színnel jelennek meg.
A fehér paraméterek megnyomása aktiválja a módosító képernyőt. A "pipa" szimbólum megerősíti a beálított adatot, az "x" törli, és helyreállítja az utolsó beállított adatot.
Az engedélyezéshez tartozó paraméterek aktiválása/tiltása a fehér kör áthelyezésével történik. Oldalt található az állapot megerősítése.
A tanulmányozás megkönnyítése érdekében több észlelt paraméter és érték több felület hurokban található, csoportosításuk a funkciók egységesítéséhez történt.
49.2.1 Info
A fö felület "Info" ikonjával az egységhez tartozó információkat tartalmazó felület hurok nyitható meg.
49.2.2 Kérés
A fő felület "Kérés" ikonjával az egységben aktív funkciók kérés állapotát tartalmazó felület hurok nyitható meg. Az egyes kérések felületein az adott alapértékek jelennek meg.

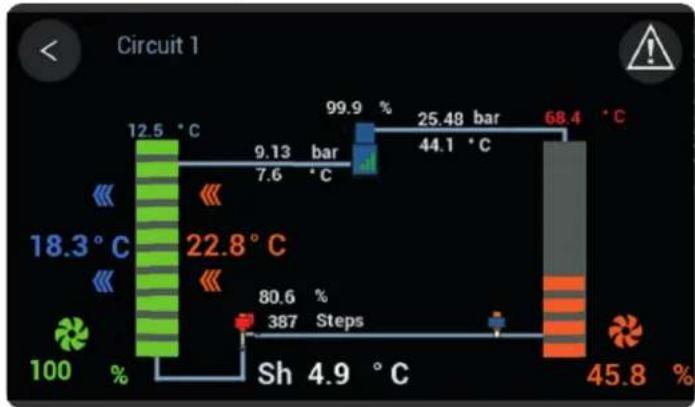

49.2.3 Összefoglaló
Az "Összefoglaló" ikonnal a megfelelő menü nyitható meg.
Az összefoglaló lehetővé teszi a működési állapot és a fő paraméterek általános állapotának megjelenítését.
A felületek az egyes egységek jellemzőinek megfelelően eltérőek.
other
| Stage | Temperature (°C) | Percentage (%) | | :--- | :--- | :--- | | Top Left | 12.5 | 100 | | Top Right | 9.13 | 7.6 | | Bottom Left | 99.9 | 80.6 | | Bottom Right | 25.48 | 44.1 | | Bottom Right | 68.4 | 45.8 | Sh 4.9 °CA felületeken található "Info" ikonokkal az adott komponens paraméterei és információi jeleníthetők meg.
49.2.4 Bejelentkezés
A védett menük megjelenítéséhez és a megfelelő paraméterek módosításához elengedhetetlen a hozzárendelt profilal történő "bejelentkezés".
A "bejelentkezéshez" végezze el az alábbiakat:
- válassza ki a saját hitelesítő adatainak megfelelő jelszóvédelmi szintet;
- a "jelszó" mezőre kattintva adja meg a saját jelszóvédelmi szintjéhez tartozó értéket, majd erősítse meg a pipa szimbólummal;
- Erősítse meg a jelszót a jobb alsó részben található nyíl ikonnal.

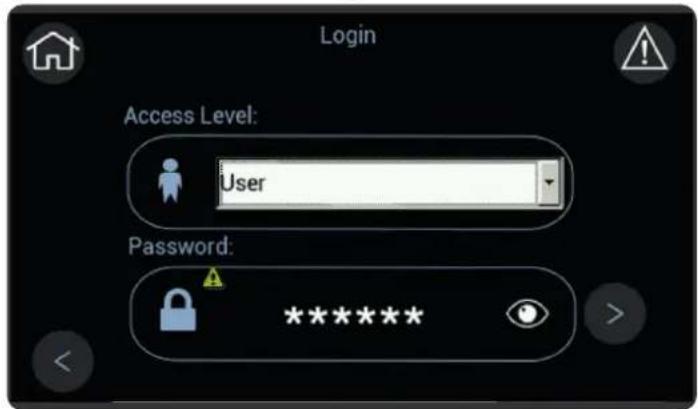

A szolgáltatás "jelszava" a "4321"
Ha a beállított "jelszó" megfelelő, a zár felold, és megjelenik a saját jelszóvédelmi szinttel való hozzáférést jelző szimbólum.
A fö menüben való visszalépéshez használja a bal alsó részen lévő zöld nyíl ikont.

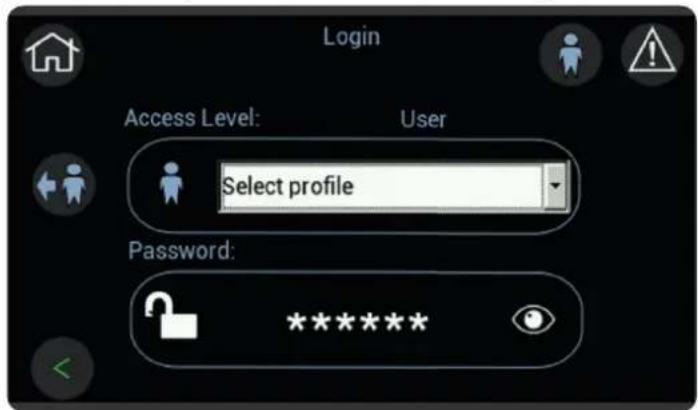

A bal oldali nyíllal jelzett ember ikon a jelszóvédelmi szintből való kilépést jelzi.
Amíg a hozzáférés aktív, a szimbólum a jobb felső részen jelenik meg a felületeken, kivéve a fő felületet. A "bejelentkezésböl" való kilépés automatikus a kijelző bizonyos ideig tartó inaktivitása után.
50.1 Bevezetés
Az egységek kezeléséhez, a vezérlőbe egy megfelelő szoftver lett betöltve.
A szoftver egy sor funkcióból áll, amelyek azokhoz a körülményekhez tartoznak, amelyben az egységek működnek.
Az következő fejezetek ismertetik a szoftver által vezérelt funkciókat, amelyek az összes egységben megegyeznek, valamint a speciális verziókhoz és modellekhez tartozó funkciókat.
Az itt ismertetett egyes funkciók csak speciális verzió és méret esetén állnak rendelkezésre, vagy a kiválasztott tartozékok alapján.
A különféle funkciók leírásában az egységek működésében való hozzáértés és a megfelelő hidraulikus vagy hűtő áramkörök ismerete természetes. Valamennyi leírás, beállítás és paraméter a megfelelő dokumentációban előírt megfelelően telepített egységekre vonatkozik.
50.2 Alapérték kezelése
A beállítási alapérték föként az "ST1" és "STH1" paraméterektől függnek.
Az alábbikaban ismertetjük a beállítható minimum és maximum alapérték megfelelő paramétereit.
| Paraméter Min Max | UM Leírás | |||
| ST1 ST2 ST3 °C Mechanikai hűtés - hőmérséklet alapérték | ||||
| STH1 STH2 STH3 °C | Mechanikai fűtés / segédfűtés téli üzemmódban - hőmérséklet alapérték | |||
Rendelkezésre állnak kiegészítő funkciók amelyek lehetővé teszik az alapértékek ofszet értékének módosítását (növelés vagy csökkentés).
Az alapérték bármilyen automatikus módosítása az adott határértékeken belül történik
Az "SD2" paraméterrel meghatározható, hogy melyik funkcióval aktív az alapérték módosítása. A gyárilag engedélyezett funkció az egyedüli rendelkezésre álló.
50.2.1 Dinamikus érték
A dinamikus alapérték a gyártó által engedélyezett funkció.
Az alábbiakban ismertetjük a dinamikus alapérték kezeléséhez tartozó referencia paramétereket.
| Paraméter Min Max | UM Leírás | |||
| ST1 ST2 ST3 | °C Mechanikai hűtés - hőmérséklet alapérték | |||
| STH1 STH2 STH3 | °C | Mechanikai fűtés / segédfűtés téli üzemmódban - hőmérséklet alapérték | ||
| SD2 0 2 - Az egység állapotai, amiben aktív | ||||
| SD10 | 0.0 | 55.0 | °C | Mechanikai hűtés - külső levegő hőmérséklet - kompenzáció aktiválás küszöbértéke |
| SD20 | 0.0 | 55.0 | °C | Mechanikai fűtés - külső levegő hőmérséklet - kompenzáció aktiválás küszöbértéke |
50.2.2 Dinamikus alapérték külső levegő szondáról hűtés alatt
Az "ST1" paraméter értékben beállított alapérték a külső levegő hőmérséklethez képest "kompenzált".
Az adott paramétereket a táblázat ismerteti
A paraméter értékek tájékoztató jellegűek. Speciális esetekben eltérő értékek beállítására is lehetőség van.
| Paraméter Érték UM | Leírás | |
| ST1 27.0 °C Mechanikai | hűtés - hőmérséklet alapérték | |
| SD2 1 - Az egység állapotai, amiben aktív | ||
| SD10 25.0 °C | Mechanikai hűtés - külső levegő hőmérséklet - kompenzáció aktiválás küszöbértéke |
Az alábbiakban grafikus megjelenítést ismertetünk.
line
| Temperature (°C) | Phase Transition | | ---------------- | ---------------- | | 0 | ST1 + SD12 | | 1 | ST1 | | 1 | ST1 - SD12 | | 1 | SD12 > 0 | | 1 | SD12 < 0 |csavarkulcsot használja. 82 Alapérték módosítása a hütött levegő hőmérséklet módosításakor
Ahol "Text"a külső levegő hőmérséklet értéke.
Ezzel a funkcióval az alapérték, amellyel a vezérlő a hűtött levegő hőmérsékletet kezeli az alábbi:
- ha a külső levegő hőmérséklet kisebb az "SD10" paraméterben beállított értéknél, a beállítási alapérték az "ST1" paraméterben beállított érték lesz;
- ha a külső levegő hömérséklete nagyobb az "SD10" paraméterben beállított értéknél, az "SD11" paraméterben beállított érték növelésekor a beállítási alapértéket az "ST1" és "SD12" paraméterekben beállított értékek összege adja,
- ha a külső levegő hőmérséklete az "SD10" paraméter és az "SD10" és "SD11" paraméterek értékeinek összege között van, a beállítási alapérték arányosan módosul az "ST1" paraméterben beállított érték és az "ST1" és "SD12" paraméterekben beállított értékek összege között.
Az "SD12" paraméter pozitív és negativ értékeket is magában foglalhat. Negatív értékek esetén az "SD12" paramétert ki kell vonni az "ST1" paraméter értékéből.
50.2.3 Dinamikus alapérték külső levegő szondáról hűtés alatt
Az "STH1" paraméter értékben beállított alapérték a külső levegő hőmérséklethez képest "kompenzált".
Az adott paramétereket a táblázat ismerteti.
A paraméter értékek tájékoztató jellegűek. Speciális esetekben eltérő értékek beállítására is lehetőség van.
| Paraméter Érték UM Leírás | |||
| STH1 40 °C Mechanikai fűtés / segédfűtés téli üzemmódban - hőmérséklet alapérték | |||
| SD20 15.0 °C | Mechanikai fűtés - külső levegő hőmérséklet - kompenzáció aktiválás küszöbértéke | ||
| SD21 10.0 °C Mechanikai fűtés - külső levegő hőmérséklet - aktiválási eltérés | |||
| SD22 5.0 °C | Mechanikai fűtés - külső levegő hőmérséklet - alapérték maximális növekedése / csökkenése | ||
Az alábbiakban grafikus megjelenítést ismertetünk.
line
| Temperature | STH1 + SD22 | STH1 - SD22 | | ----------- | ----------- | ----------- | | 0 | 0 | 0 | | SD21 | 0 | 0 | | SD20 | 0 | 1 |csavarkulcsot használja. 83 Alapérték módosítása a fütött levegő hömérséklet módosításakor
Ahol "Text"a külső levegő hómérséklet értéke.
Ezzel a funkcióval az alapérték, amellyel a vezérlő a fütött levegő hőmérsékletet kezeli az alábbi:
- ha a külső levegő hőmérséklet nagyobb az "SD20" paraméterben beállított értéknél, a beállítási alapérték az "STH1" paraméterben beállított érték lesz;
- ha a külső levegő hőmérséklete kisebb az "SD20" paraméterben beállított értéknél, az "SD21" paraméterben beállított érték csökkentésekor a beállítási alapértéket az "STH1" és "SD22" paraméterekben beállított értékek összege adja;
- ha a külső levegő hőmérséklete az "SD20" paraméter és az "SD20" és "SD21" paraméterek értékeinek különbsége között van, a beállítási alapérték arányosan módosul az "STH1" paraméterben beállított érték és az "STH1" és "SD22" paraméterekben beállított értékek összege között.
Az "SD22" paraméter pozitív és negatív értékeket is magában foglalhat. Negatív értékek esetén az "SD22" paramétert ki kell vonni az "STH1" paraméter értékéből.
50.3 Hőmérséklet ellenőrzés
A hütő és fütő berendezések vezérlése a referencia szondán mért hömérséklet érték alapján történik.
Az arányos sáv a légkondicizonáló beállítási mezőjét jeleníti meg és független értékeket vehet fel fűtéskor és hűtéskor.
A holt zóna azonosítja az eszközök tiltási tartományát az alapérték körül (használata reagál a szabályozási rezgések elkerülésének szükségességére).
Az alábbi ábra a fütő- és hütőberendezések viselkedését szemlélteti.
csavarkulcsot használja. 84 A hömérséklet-szabályozó eszközök grafikus ábrázolása
| Paraméter Min Max | UM Leírás | |||
| ST1 ST2 ST3 | °C Mechanikai hűtés - hőmérséklet alapérték | |||
| ST4 0.0 25.0 | °C Mechanikai hűtés - arányos vezérlés - aktiválási eltérés | |||
| ST5 0.0 25.0 | °C Mechanikai hűtés - arányos vezérlés - semleges aktiválási zóna | |||
| ST6 0.0 25.0 | °C Mechanikai hűtés - arányos vezérlés - ofszet | |||
| ST9 0 7 - | Hőmérséklet érzékelő | |||
| ST11 | 0 2 - | Hőmérséklet vezérlés típusa | ||
| PID70 | 0 | 10000 | - | Mechanikai hűtés - Kp |
| PID71 | 0 | 10000 | - | Mechanikai hűtés - Ki |
| PID72 | 0 | 10000 | - | Mechanikai hűtés - Kd |
| PID76 | 0.0 25.0 | °C Mechanikai hűtés - holtsáv | ||
| PID78 | 0 | 2 | - | Mechanikai hűtés - holtsáv pozíció |
| STH1 | 10.0 35.0 | °C | Mechanikai fűtés / segédfűtés téli üzemmódban - hőmérséklet alapérték | |
| STH4 | 0.0 25.0 | °C Mechanikai fűtés - arányos - aktiválási eltérés | ||
| STH5 | 0.0 | 25.0 | °C | Mechanikai fűtés - arányos - semleges aktiválási zóna |
| STH6 | 0.0 25.0 | °C Mechanikai fűtés - arányos - ofszet | ||
Az "ST9" paraméterben a hütéshez beállított és az "STH9" paraméterben a fütéshez beállított érték szerint a vezérlő szonda:
- 0 = előremenő levegő hőmérséklet szonda;
- 1 = visszatérő levegő hőmérséklet szonda;
Az "ST11" paraméterben a hűtéshez beállított és az "STH11" paraméterben a fűtéshez beállított érték szerint a hőmérséklet szabályozás típusa:
- 0 = arányos;
- 1 = "Kaszkád";
- 2 = PID.
50.3.1 Hömérséklet-szabályozás hűtéskor
Az egység hömérséklet-szabályozása az "ST9" paramétertől függ, amely meghatározza az alapértéken beállított hömérséklet referenciaszondáját ("ST1" paraméter), és függ a szabályozás típusát meghatározó "ST11" paramétertől.
Arányos vezérléssel a vezérlő aktiválja a rendelkezésre álló forrásokat, amikor a referencia szonda által leolvasott érték nő az alapértéknél beállított értékhez képest.
A "Kaszkád" vezérléssel a vezérlő aktiválja a forrásokat, és az előremenő levegő hőmérsékletét szabályozza.
A PID vezérléssel a vezérlő a kérés növekedésével aktiválja a rendelkezésre álló forrásokat. A vezérlő kiszámítja a kérést azáltal, hogy ellenőrzi a referencia szonda által leolvasott értéket a beállított pont értékéhez és annak időbeli változásához képest, a PID-ben beállított paraméterek felhasználásával.
Arányos hömérséklet vezérlés
Ha az "ST11" paraméter értéke "0", az arányos vezérlés aktiválódik.
Az arányos hömérséklet vezérlés paramétereit a táblázat ismerteti.
A paraméter értékek tájékoztató jellegűek. Speciális esetekben eltérő értékek beállítására is lehetőség van.
| Paraméter Érték UM Leírás | ||
| ST1 24.0 °C Hőmérséklet alapérték | ||
| ST4 2.0 | °C Arányos vezérlés - hűtés - aktiválási eltérés | |
| ST5 0.1 | °C Arányos vezérlés - hűtés - semleges aktiválási zóna | |
| ST6 0.1 | °C Arányos vezérlés - hűtés - ofszet | |

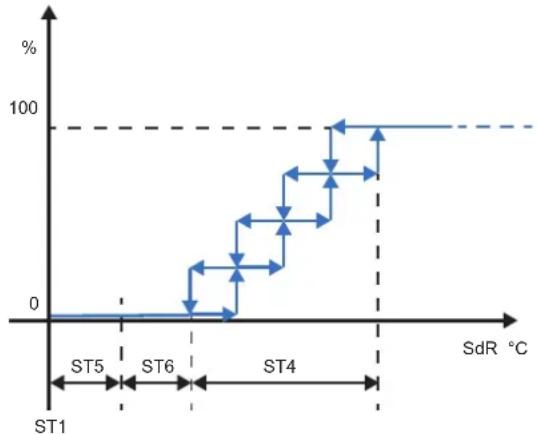

Az alábbiakban grafikus megjelenítést ismertetünk.
csavarkulcsot használja. 85 A hütési igény grafikus ábrázolása
A táblázatban ismertetett paramétereken kívül a grafikon értékei az alábbiakra vonatkoznak:
- SdR = referencia szonda;
- % = kérés százalékos értéke.
"Kaszkád" hömérséklet vezérlés
Ha az "ST11" paraméter értéke "1", a "Kaszkád" vezérlés aktiválódik.
Ez a funkció kielégíti a rendszer kérését azáltal, hogy az előremenő levegő hömérsékletét a komfortértékeken belül tartja.
Ez a visszatérő levegő hőmérséklet értékével megfelelően beállított alapértékből kapott virtuális alapérték számításakor történik.
Az alapérték módosítása dinamikusan történik az előremenő levegő hőmérséklet módosításakor.
A kaszkád hömérséklet vezérlés paramétereit a táblázat ismerteti.
A paraméter értékek tájékoztató jellegűek. Speciális esetekben eltérő értékek beállítására is lehetőség van.
| Paraméter Érték UM Leírás | |||
| ST42 24.0 °C | Kaszkád vezérlés - egység alapértéke | ||
| ST43 0.5 °C | Mechanikai hűtés - kaszkád vezérlés - üzemmód módosítás ofszet | ||
| ST44 4.0 °C | Mechanikai hűtés - kaszkád vezérlés - üzemi eltérés | ||
| ST45 15.0 °C | Mechanikai hűtés - kaszkád vezérlés - előremenő alapérték minimum | ||
Az alábbiakban a kiigazítás grafikus ábrázolása látható.
line
| Tra (°C) | Spd (°C) | |---|---| | AOC | ST42 | | ST42 | ST42 | | ST43 | ST45 | | ST44 | ST45 | | End | ST45 |csavarkulcsot használja. 86 Előremenő alapérték módosítás "Kaszkád" beállítással hűtéskor
A táblázatban ismertetett paramétereken kívül a grafikon értékei az alábbiakra vonatkoznak:
- Spd = előremenő levegő alapérték;
- Tra = visszatérő levegő hőmérséklet;
- AOC = automatikus üzemmód váltás.
50.3.2 Hőmérséklet-szabályozás fűtéskor
Az egység hömérséklet-szabályozása fűtéskor az "STH9" paramétertől függ, amely meghatározza az alapértéken beállított hömérséklet referenciaszondáját ("STH1" paraméter), és függ a szabályozás típusát meghatározó "STH11" paramétertől.
Arányos vezérléssel a vezérlő aktiválja a rendelkezésre álló forrásokat, amikor a referencia szonda által leolvasott érték csökken az alapértéknél beállított értékhez képest.
A "Kaszkád" vezérléssel a vezérlő aktiválja a forrásokat, és az előremenő levegő hőmérsékletét szabályozza.
A PID vezérléssel a vezérlő a kérés növekedésével aktiválja a rendelkezésre álló forrásokat. A vezérlő kiszámítja a kérést azáltal, hogy ellenőrzi a referencia szonda által leolvasott értéket a beállított pont értékéhez és annak időbeli változásához képest, a PID-ben beállított paraméterek felhasználásával.
Arányos hömérséklet vezérlés
Ha az "STH11" paraméter értéke "0", az arányos vezérlés aktiválódik.
A megfelelő paraméterek a táblázatban találhatók.
A paraméter értékek tájékoztató jellegűek. Speciális esetekben eltérő értékek beállítására is lehetőség van.
| Paraméter Érték UM Leírás | ||
| STH1 20.0 °C | Mechanikai fütés / segédfütés téli üzemmódban - hömérséklet alapérték | |
| STH4 2.0 °C | Mechanikai fütés - arányos - aktiválási eltérés | |
| STH5 0.0 °C | Mechanikai fütés - arányos - semleges aktiválási zóna | |
| STH6 0.0 °C | Mechanikai fütés - arányos - ofszet | |

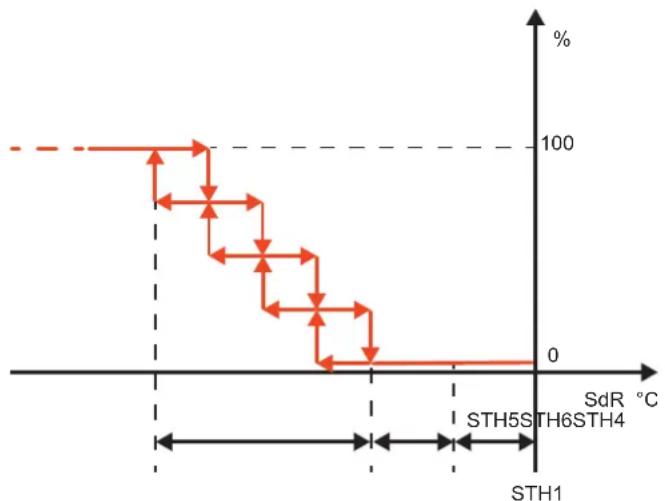

Az alábbiakban grafikus megjelenítést ismertetünk.
line
| SdR °C | Value (%) | | ------ | --------- | | -20 | 100 | | -15 | 80 | | -10 | 60 | | -5 | 40 | | 0 | 20 | | 5 | 0 | | 10 | 0 | | 15 | 0 | | 20 | 0 |csavarkulcsot használja. 87 A fokozatos fütési igény grafikus megjelenítése
A táblázatban ismertetett paramétereken kívül a grafikon értékei az alábbiakra vonatkoznak:
- SdR = referencia szonda;
- % = kérés százalékos értéke.
Kaszkád hömérséklet vezérlés
Ha az "ST11" paraméter értéke "1", a "Kaszkád" vezérlés aktiválódik.
Ez a funkció kielégíti a rendszer kérését azáltal, hogy az előremenő levegő hömérsékletét a komfortértékeken belül tartja.
Ez a visszatérő levegő hőmérséklet értékével megfelelően beállított alapértékből kapott virtuális alapérték számításakor történik.
Az alapérték módosítása dinamikusan történik az előremenő levegő hőmérséklet módosításakor.
A kaszkád hömérséklet vezérlés paramétereit a táblázat ismerteti.
A paraméter értékek tájékoztató jellegűek. Speciális esetekben eltérő értékek beállítására is lehetőség van.
| Paraméter Érték UM Leírás | |||
| ST42 24.0 °C | Kaszkád vezérlés - egység alapértéke | ||
| STH46 0.5 °C | Mechanikai fűtés - kaszkád vezérlés - üzemmód módosítás ofszet | ||
| STH47 4.0 °C | Mechanikai fűtés - kaszkád vezérlés - üzemi eltérés | ||
| STH49 30.0 °C | Mechanikai fűtés - kaszkád vezérlés - előremenő alapérték maximum | ||

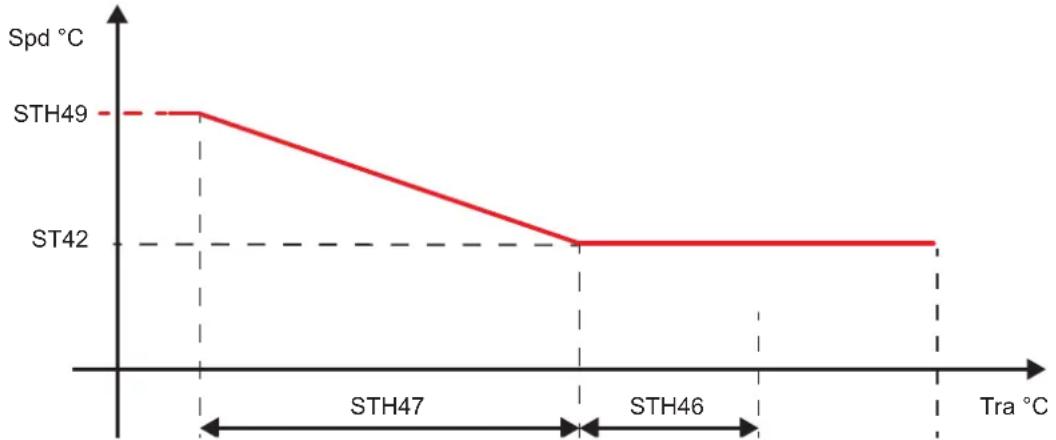

Az alábbiakban a kiigazítás grafikus ábrázolása látható.
csavarkulcsot használja. 88 Elöremenő alapérték módosítás "Kaszkád" beállítással fütéskor
A táblázatban ismertetett paramétereken kívül a grafikon értékei az alábbiakra vonatkoznak:
- Spd = előremenő levegő alapérték;
- Tra = visszatérő levegő hőmérséklet;
- AOC = automatikus üzemmód váltás.
Ha a visszatérő levegő hőmérséklet kisebb az "ST42" - "STH46" paraméterekben beállított értékek különbségénél, az előremenő levegő alapértékét fokozatosan növeli az "ST42" paraméter értéke az "STH49" paraméter értékre az "STH47" paraméterben beállított eltérésben.
50.3.3 Fütés tiltása a külső levegő hőmérséklet alapján.
A külső levegő hőmérséklet érték használata az egység fűtőforrásainak tiltásához történik. A tiltás magas és alacsony hőmérsékleten történik.
A megfelelő paraméterek a táblázatban találhatók.
A paraméter értékek tájékoztató jellegűek. Speciális esetekben eltérő értékek beállítására is lehetőség van.
| Paraméter Érték UM Leírás | |||
| STH14 -20.0 °C | Mechanikus fűtés - tiltás küszöbérték alacsony külső levegő hőmérséklet esetén | ||
| STH15 30.0 °C | Mechanikus fűtés | - tiltás küszöbérték magas külső levegő hőmérséklet esetén | |
| STH123 -30.0 °C | Segédfűtés - tiltás küszöbérték alacsony külső levegő hőmérséklet esetén | ||
| STH124 50.0 °C | Segédfűtés - tiltás küszöbérték magas külső levegő hőmérséklet esetén | ||
A hütökörrel elért fűtés az alábbiak miatt kerül tiltásra:
- alacsony külső levegő hőmérséklet, ha az "STH14" paraméterben beállított érték alá csökken; az újbóli aktiválás akkor megy végbe, amikor a hőmérséklet 1°C-kal nő az "STH14" paraméterben beállított értékhez képest;
- magas külső levegő hőmérséklet, ha az "STH15" paraméterben beállított érték fölé növekszik; az újbóli aktiválás akkor megy végbe, amikor a hőmérséklet 1°C-kal csökken az "STH15" paraméterben beállított értékhez képest.
A segédfűtés az alábbiak miatt kerül tiltásra:
- alacsony külső levegő hőmérséklet, ha az "STH123" paraméterben beállított alá csökken. Az újbóli aktiválás akkor megy végbe, amikor a hőmérséklet az 1°C-kal meghaladja az "STH123" paraméterben beállított értéket;
- magas külső levegő hőmérséklet, ha az "STH124" paraméterben beállított érték fölé növekszik; az újbóli aktiválás akkor megy végbe, amikor a hőmérséklet 1°C-kal csökken az "STH124" paraméterben beállított értékhez képest.
50.4 Hőmérséklet vezérlés
A páratartalom vezérléséhez szükséges berendezések kezelése a referencia szondán mért hömérséklet érték alapján történik. A mért érték összehasonlításra kerül az adott értékkel (alapérték), és az eltérés alapján aktiválásra kerülnek a legalkalmasabb berendezések.
Az arányos sáv meghatározza a légkondicionáló szabályzó mezőjét, és ugyanazokat az értékeket tartalmazza a párásítás és a párátlanítás esetén is.
A holt zóna azonosítja az eszközök tiltási tartományát az alapérték körül (használata reagál a szabályozási rezgések elkerülésének szükségességére).

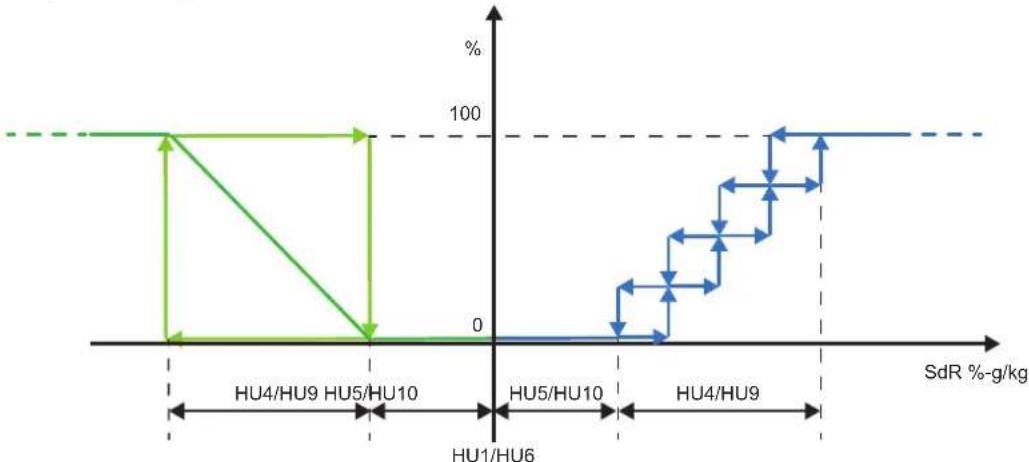

Az alábbi ábra a párásító és párátlanító berendezések viselkedését szemlélteti.
line
| SdR %-g/kg | Value (%) | |---|---| | HU4/HU9 | 100 | | HU5/HU10 | 0 | | HU1/HU6 | 0 | | HU5/HU10 | 0 | | HU4/HU9 | 100 | | HU4/HU9 | 100 | | HU4/HU9 | 100 | | HU4/HU9 | 100 | | HU4/HU9 | 100 | | HU4/HU9 | 100 | | HU4/HU9 | 100 | | HU4/HU9 | 100 | | HU4/HU10 | 100 | | HU4/HU10 | 100 | | HU4/HU10 | 100 | | HU4/HU10 | 100 | | HU4/HU10 | 100 | | HU4/HU10 | 100 | | HU4/HU10 | 100 | | HU4/HU10 | -100 | | HU4/HU10 | -100 | | HU4/HU10 | -100 | | HU4/HU10 | -100 | | HU4/HU10 | -100 | | HU4/HU10 | -100 | | HU4/HU10 | -100 | | HU4/HU10 | -125 | | HU4/HU10 | -125 | | HU4/HU10 | -125 | | HU4/HU10 | -125 | | HU4/HU10 | -125 | | HU4/HU10 | -125 | | HU4/HU10 | -125 | | HU4/HU10 | -125 | | | HU4/HU9 | -125 | | HU4/HU9 | -125 | | HU4/HU9 | -125 | | HU4/HU9 | -125 | | HU4/HU9 | -125 | | HU4/HU9 | -125 | | HU4/HU9 | -125 | | HU4/HU9 | -125 | | HU4/HU9 | 37.77 | | HU4/HU9 | 37.77 | | HU4/HU9 | 37.77 | | HU4/HU9 | 37.77 | | HU4/HU9 | 37.77 | | HU4/HU9 | 37.77 | | HU4/HU9 | 37.77 | | HU4/HU9 | -37.77 | | HU4/HU9 | -37.77 | | HU4/HU9 | -37.77 | | HU4/HU9 | -37.77 | | HU4/HU9 | -37.77 | | HU4/HU9 | -37.77 | | HU4/HU9 | -37.77 | | HU8/LH/U6 | 0 | | HU8/LH/U6 | 0 | | HU8/LH/U6 | 0 | | HU8/LH/U6 | 0 | | HU8/LH/U6 | 0 | | HU8/LH/U6 | 0 | | HU8/LH/U6 | 0 | | HU8/LH/U6 | 0 | | HU8/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/LH/U6 | 0 | | HJ/A/LH/U6 | 0 | | HJ/A/LH/U6 | 0 | | HJ/A/LH/U6 | 0 | | HJ/A/LH/U6 | 0 | | HJ/A/LH/U6 | 0 | | HJ/A/LH/U6 | 0 | | HJ/A/LH/U6 | 0 | | HJ/A/LH/U6 | 0 | | HJ/A/LH/U9 | 37.77 | | HJ/A/LH/U9 | 37.77 | | HJ/A/LH/U9 | 37.77 | | HJ/A/LH/U9 | 37.77 | | HJ/A/LH/U9 | 37.77 | | HJ/A/LH/U9 | 37.77 | | HJ/A/LH/U9 | 37.77 | | Hj/A/LH/U9 | 37.77 | | HJ/A/LH/U9 | 37.77 | | HJ/A/LH/U9 | 37.77 | | HJ/A/LH/U9 | 37.77 | | HJ/A/LH/U9 | 37.77 | | HJ/A/LH/U9 | 37.77 | | HJ/A/LH U9 | 37.77 | | | HJ/A/LH U9 | 37.77 | | | HJ/A/LH U9 | 37.77 | | | HJ/A/LH U9 | 37.77 | | | HJ/A/LH U9 | 37.77 | | | HJ/A/LH U9 | 37.77 | | |csavarkulcsot használja. 89 A páratartalom vezérléshez szükséges eszközök grafikus ábrázolása
A megfelelő paraméterek a táblázatban találhatók.
| Paraméter Min Max | UM Leírás | |||
| HU1 HU2 HU3 | % Relatív | páratartalom alapérték | ||
| HU4 0.0 25.0 % | Relatív | páratartalom szabályozás eltérés | ||
| HU5 0.0 10.0 % | Relatív | páratartalom semleges szabályozási zóna | ||
| HU6 HU7 HU8 | g/kg Abszolút páratartalom alapérték | |||
| HU9 0.0 10.0 g | g/kg Abszolút páratartalom szabályozás eltérés | |||
| HU10 | 0.0 10.0 g/kg Abszolút páratartalom semleges szabályozási zóna | |||
| HU11 | 0 | 1 | - | Páratartalom érték vezérlés típusa |
Az "HU11" paraméterben beállított érték szerint a párásítás referencia értéke:
- 0 = relatív;
- 1 = abszolút.

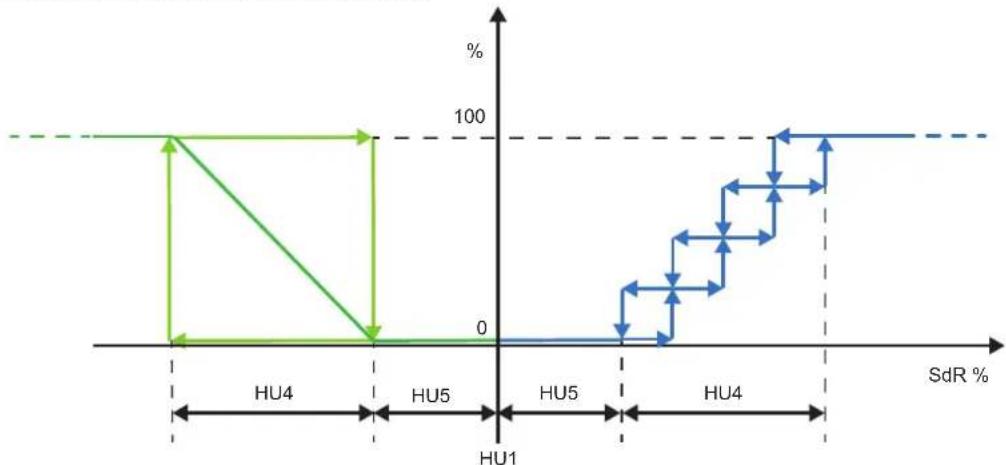

50.4.1 Relatív páratartalom vezérlés arányos szabályozással
A "HU11" paraméter "0"-ra állítása azt jelenti, hogy a páratartalmat a relativ értékhez igazítják.
A relatív páratartalom kezelése a "HU14" paraméter szerint történik, amely meghatározza, hogy a vezérlésnek mely szondán kell garantálnia az alapérték fenntartását, és a "HU12" paraméter szerint, amely meghatározza a szabályozás típusát.
A megfelelő paraméterek a táblázatban találhatók.
A paraméter értékek tájékoztató jellegűek. Speciális esetekben eltérő értékek beállítására is lehetőség van.
| Paraméter Érték UM Leírás | |
| HU4 5.0 % Relatív páratartalom szabályozás eltérés | |
| HU5 0.5 % Relatív páratartalom semleges szabályozási zóna | |
Az alábbiakban grafikus megjelenítést ismertetünk.
line
| HU Level | SdR % | | -------- | ----- | | HU4 | 100 | | HU5 | 0 |csavarkulcsot használja. 90 Relatív páratartalom vezérlés
50.5 Levegő párásítás
A vezérlő képes kezelni a levegő párásítását az egységbe épített párásító segítségével.
A vezérlő gyárilag be van programozva a beépített párásító kezelésével kapcsolatos összes paraméterrel.
50.5.1 A beépített párásító kiegészítő funkciói
A párásító kezelése tartalmaz néhány kiegészítő funkciót, amelyeket az alábbiakban ismertetünk.
50.5.1.1 Víz manuális elvezetése
A kézi víz elvezető funkció biztosítja a párásító henger teljes kiürítését. Ez a funkció aktiválható a weboldalról, miután bejelentkezett a szerviz jelszóvédelmi szinttel. Ha a párásító gözt állít elő, a funkció aktiválásakor azonnal leáll a termelés.
50.5.1.2 Elómosás
Az előmosás funkció lehetővé teszi a vízvezetékek és a pársító henger tisztítását. A palack 3-szor feltöltésre és ürítésre kerül a csövekben és a hengerben található szennyeződések eltávolítása érdekében; célszerű aktiválni a funkciót, különösen a hidraulikus csatlakozások elvégzése után, vagy a henger cseréje után. Ez a funkció aktiválható a weboldalról, miután bejelentkezett a szerviz jelszóvédelmi szinttel. Ha a pársító gözt állít elő, a funkció aktiválásakor azonnal leáll a termelés.
50.5.1.3 Inaktivitás miatt ürítés
A pársító hengerben a víz stagnálásának elkerülése érdekében, amely az algák vagy baktériumok (pl. Legionella) esetleges szaporodását eredményezi, ha a henger több, mint 72 egymást követő órán át vízzel töltve marad, anélkül, hogy gözt állítana, akkor az inaktivitás miatti leeresztő funkció bekapcsol: a henger kiürül és üres marad, amíg új kérelem nem érkezik a göz előállításra. A funkció mindig aktív, és az inaktivitás intervalluma rögzített.
50.6 Levegő páramentesítés
A levegő páramentesítésére a hűtési fázisban van szükség, ahol ez természetes módon történik.
Abban az esetben, ha egyidejűleg kérés érkezik a hűtésre és a páramentesítésre, a vezérlő a két kérés közül a nagyobbik alapján aktiválja a kompresszorokat.
Lehetséges, hogy a hömérsékleti alapérték akkor érhető el, amikor a páratartalom alapértékét a rendszer még nem érte el. Ebben az esetben a vezérlő kényszeríti a hűtést, a hömérséklet értékét a beállított alapérték alá csökkenti.
A környezeti levegő hőmérséklet értékének túlzott csökkenése elkerülése érdekében a vezérlő az egység fűtőberendezéseit használja a levegő utófűtésére.
50.7 Elektromos tápellátás vezérlése
Az egységek felszerelhetők védelemmel hibás fázissorrendű csatlakozás esetén, vagy az előírt határokon kívüli feszültség változások működése során.
A védelem relékkel történik, amelyek elektromos érintkezésükkel jelzik a riasztást a vezérlő digitális bemenetén (az érintett digitális bemenetet a kapcsolási rajz mutatja).
Az egységbe telepíthető egy relé a fázisok sorrendjének megfelelő vezérléséhez, vagy egy relé a tápfeszültség vezérléshez, vagy egy relé, amely mindkét funkciót kezeli.
50.7.1 Fázisok sorrendje
A fázis sorrend egységhez való helytelen csatlakoztatásának kezelése megfelelő relével történik. A fázis sorrend helytelen csatlakoztatása esetén a relé elektromos érintkezőt nyit meg, amelynek következtében az "AL55" riasztás megjelenik a vezérlő kijelzőjén
A fázis sorrend helytelen csatlakoztatása csak az egység telepítésekor vagy a tápvezetékre történő beavatkozások esetén fordulhat elő.
A helyes csatlakoztatáshoz le kell választani az egységet az áramforrásról. A következő bekapcsoláskor a riasztás eltűnik.
50.7.2 Minimális maximális feszültség
A vezérlő képes kezelni azokat a helyzeteket, amelyek előfordulhatnak abban az esetben, ha az egység tápfeszültségének változása túlzottan eltér a várt értékektől.
50.7.3 Gyors újraindítás
A "Gyors újraindítás" funkció aktiválása "ultracap" jelenlétével, amely a vezérlő elektromos tápellátását tartja fenn, lehetővé teszi az egység kompresszorainak újraindítása késleltetésének maximális csökkentését.
Ez azért lehetséges, mert a vezérlő elkezdi számolni a minimális "OFF" időt, amikor végbemegy a "black out" kikapcsolása.
A vezérlő digitális bemenet segítségével érzékeli a fő elektromos tápellátás problémáit és riasztásként kezeli azokat.
A kompresszorok épségének védelme érdekében a vezérlő két egymást követő indítás közötti késleltetéssel kezeli az óránkénti maximális indítások számát.
A "black out" utáni gyors újraindítás a hőmérséklet szabályozási igénytől függ. Legalább egy kompresszor "off-off" aktiválásán túl hűtésre vagy páramentesítésre van szükség.
A "Gyors újraindítás" funkció azonban nem befolyásolja a kompresszorok állapotát azáltal, hogy minden esetben korlátozza a gyorsindítások számát egy óra és egy nap alatt.
50.8 Zsalu kezelése
A környezeti levegő cserén kívül a vezérlő képes kezelni a rendszer kényelmének és gazdaságosságának javításával kapcsolatos egyéb funkciókat is.
A kezelhető funkciók az egységben lévő zsaluk számához kapcsolódnak:
- 2 zsalus egység csak légcseréhez;
- 3 zsaluval rendelkező egység, ha van szabad hütés/szabad fütés;
- 4 lengéscsillapítóval ellátott egységek, ha hővisszanyerő rendszert helyeznek el a szabad hűtés / szabad fűtés mellett.
A lengéscsillapítók beállítása lineárisan vagy arányosan történhet.
Egység 2 zsaluval
A 2 zsaluval rendelkező egységekben rendelkezésre áll egy egység a külső megújító levegőhöz, egy egység a keringető levegőhöz.
Rendszerint működésük kiegészíti egymást: a külső légcsappantyú nyitási százaléka megegyezik a recirkulációs levegő bezárásának százalékával.
Egység 3 zsaluval
A 3 zsaluval rendelkező egységekben rendelkezésre áll egy egység a külső megújító levegőhöz, egy a kilökö levegőhöz és egy a keringető levegőhöz.
Normál esetben a külső légzsalu nyitása megegyezik a kilökö levegő nyílásával, míg a visszavezetett levegő nyílása kiegészíti a másik kettőt: a külső légzsalu nyitási százaléka megegyezik a kilökési százalékkal és a recirkulációs levegő zárási százalékával.
Egység 4 zsaluval
A 4 zsaluval ellátott egységekben a 3 zsaluval ellátott egységekben lévő zsalukon kívül egy negyedik is rendelkezésre áll. A negyedik zsalu egy másik, külső levegőhöz tartozó zsalu.
A negyedik zsalu lehetővé teszi a külső levegő áthaladását a helyreállítón a visszanyerés alatt, és szabad hűtés közben zárva van.
A valóságban, ha a rekuperátor méretezése nem a légáram 100% -ára történt, akkor az egységben van egy ötödik csappantyú is. Ez egy további kiürítő csappantyú, amelyet a szabad hűtési művelet során használnak a helyreállító hőcserélő kiiktatására.
A megfelelő paraméterek a táblázatban találhatók.
| Paraméter Min Max | UM Leírás | |||
| DA43 0.0 | 50.0 | °C | Külső levegő - nyitás csökkentés külső levegő hőmérséklete miatt - nyári hőmérséklet küszöbérték | |
| DA44 -20.0 | 16.0 | °C | Külső levegő - nyitás csökkentés külső levegő hőmérséklete miatt - téli küszöbérték | |
| DA45 0 | 100 | % | Külső levegő - nyitás csökkentés külső levegő hőmérséklete miatt - min nyitás | |
| DA52 | 0 | 3 | - | Külső levegő - üzembe helyezés - konfiguráció |
| DA54 | 0 | 999 | perc | Külső levegő - üzembe helyezés - mosás időtartama |
50.8.1 Zsaluk ellenőrzése
A vezérlő két móddal rendelkezik a zsaluk ellenőrzéséhez: "standard" és "adaptív".
Amikor a redőnyöknek rögzített helyzetük megőrzésére van szükségük, például a cserélt levegő megfelelő áramlásához, fennállhatnak olyan rendszer állapotok, amelyeknél a zsalu nem garantálja az adott levegő százalékot.
50.8.1.1 "Standard" vezérlés
A "szokásos" vezérlés megköveteli, hogy a zsaluk megtartsák helyzetüket a cserélt levegő tényleges százalékától függetlenül.
50.8.1.2 "Adaptív" vezérlés
Az "adaptív" vezérlés a szükséges csere levegő százalékának megfelelően korrigálja a zsaluk nyitását. Ahhoz, hogy a vezérlés aktív legyen, a keverék levegő szondájának jelenlétré van szükség.
A szabályozó kiszámítja a keverék levegő elméleti értékét a visszatérő levegő, a külső levegő hőmérsékleti értékei és a zsaluk relatív nyitási százaléka alapján.
A vezérlő összehasonlítja a keverék levegő számított értékét a mért értékkel, és PID segítségével addig korrigálja a zsaluk jelét, amíg a különbség nullázásra kerül.
50.8.2 Zsalu kezelése
A vezérlő képes a zsaluk beállítására lineáris vagy arányos módon.
A "lineáris" irányítás lehetővé teszi a zsalu kinyitását a szükséges nyitási százalékkal megegyező dölésszöggel.
Az "arányos" irányítás lehetővé teszi a redőnyök számára, hogy nyílást hozzanak létre a levegő áthaladásához a rendelkezésre álló maximumhoz képest, a szükséges nyitási százalékkal megegyezően.
Az összes csappantyúval ellátott egységet alapértelmezés szerint „arányos” típusú kezeléssel állítják be.
50.8.3 Az egység indítása
Az egység indításakor rendelkezésre állhatnak olyan kezelések, amelyek speciális zsalu beállítást igényelnek.
Ha az egység indításakor sem "mosás", sem "visszavezetés" nem áll rendelkezésre függetlenül a jelenlévő zsaluk számától, a vezérlő a nyitásukat a levegőcserére beállított százalékra állítja.
50.8.4 Mosás
A mosás a környezeti levegő cseréje az összes elszívott levegő kiszorításával és az összes külső levegőt környezetbe juttatásával érhető el.
Ha a mosás az egység indításakor szükséges, a „DA52” paraméter „1” értékre kell állítani.
Amíg a mosás folyamatban van, a vezérlő a kilökö levegő és a külső levegő zsaluját maximális beállított nyitáson tartja, és a visszevezető levegő zsaluját a záráshoz megfelelő pozícióban a „DA54” paraméterben beállított ideig.
A „0” értékre állított „DA53” paraméter érték meghatározza, hogy a mosás a hőmérséklet-szabályzó beavatkozása nélkül történik. Az „1” értékre állított „DA53” paraméter érték a hőmérséklet-szabályzó mosása alatt aktív lesz.
Ha a mosás aktív hőmérséklet-szabályzóval történik, a zsalu pozícióját a kompresszorok működéséből származó feltételek határozzák meg.
Ha a mosás folyamatban van a fö felületen villog a gomb, amely lehetővé teszi a manuális megszakítást a „DA54” paraméterben előírt időtartamhoz képest.
50.8.5 Visszavezetés
A levegő teljes visszavezetése a rendszer indításakor vagy a mosás után lehetővé teszi a beállított hőmérséklet és páratartalom alapértékeinek gyors elérését.
Ha az egység indításakor csak a levegő visszavezetése szükséges, a "DA52" paraméter értéke "2"
A „DA52” paraméter „3” értékre állításával a visszavezetést mosás előzi meg.
Amíg a visszavezetés folyamatban van, a vezérlő a kilökö levegő és a külső levegő zsaluját zárva tartja, és a visszevezető levegő zsaluját nyitva tartja a „DA55” paraméterben beállított ideig.
A „0” értékre állított „DA53” paraméter érték meghatározza, hogy a mosás a hőmérséklet-szabályzó beavatkozása nélkül történik. Az „1” értékre állított „DA53” paraméter érték a hőmérséklet-szabályzó mosása alatt aktív lesz.
Ha a visszavezetés folyamatban van a fő felületen villog a gomb, amely lehetővé teszi a manuális megszakítást a „DA55” paraméterben előírt időtartamhoz képest.
50.9 Segédfűtés
A hűtőkör által elért fűtésen túl a vezérlő más hőforrásokat is képes kezelni, amelyek lehetnek elektromos ellenállások, meleg vizes tekercsek, a kazánhoz vagy az égőhöz esetleges jóváhagyással.
A vezérlőben lévő logika a gyárilag beállított logika az egység konfigurációjára vonatkozóan.
A fütés enegdélyezése és a működési logikák egyedileg beállíthatók.
Az adott paramétereket a táblázat ismerteti.
| Paraméter Min Max | UM Leírás | |
| STH57 0 1 - Segédfűtés | - nyári funkció - hőmérséklet vezérlés típusa | |
| STH58 10.0 35.0 °C Segédfűtés | - nyári funkció - Alapérték | |
| STH59 0.0 25.0 °C Segédfűtés | - nyári funkció - arányos - hőmérséklet ofszet | |
| STH60 0.0 25.0 °C Segédfűtés | - nyári funkció - arányos - aktiválási eltérés | |
| STH61 0 100 % Segédfűtés | - nyári funkció - arányos - szükséges minimum | |
| STH62 0 100 % Segédfűtés | - nyári funkció - arányos - szükséges maximum | |
| STH91 0 1 - Segédfűtés | - téli funkció - hőmérséklet vezérlés típusa | |
| STH93 0.0 25.0 °C Segédfűtés | - téli funkció - arányos - hőmérséklet ofszet | |
| STH94 0.0 25.0 °C Segédfűtés | - téli funkció - arányos - aktiválási eltérés | |
| STH95 0 100 % Segédfűtés | - téli funkció - arányos - szükséges minimum | |
| STH96 0 100 % Segédfűtés | - téli funkció - arányos - szükséges maximum | |
50.9.1 Kezelt berendezések
A vezérlő a telepített berendezéseket kezeli, amelyek az alábbiak:
- elektromos ellenállások egy vagy két teljesítményfokozatra osztva;
- meleg vizes tekercs, analóg jellel a szelep nyitásának szabályozására és digitális jóváhagyással szivattyú vezérlésére, amely akkor aktiválódik, amint a szelep nyitni kezd. Ezzel a kezeléssel a fagyálló funkció biztosított;
- analóg jel és digitális jóváhagyás által vezérelt kazán, amely aktiválódik, amint az analóg kérelem rendelkezésre áll. Ezzel a kezeléssel egy digitális bemenet áll rendelkezésre, amely a vezérlő felé jelenti a kazán esetleges riasztásait, és rendelkezésre áll a fagyálló funkció;
- analóg jel és digitális jóváhagyás által vezérelt égő, amely aktiválódik, amint az analóg kérelem rendelkezésre áll. Ezzel a kezeléssel egy digitális bemenet áll rendelkezésre, amely a vezérlő felé jelenti az égő esetleges riasztásait.
Az "STH55" paraméter segítségével a segédfűtés engedélyezhető az alábbiakhoz:
- nyári üzem csak utófűtésként a páramentesítési szakaszban;
- a csak téli üzem, mint egyetlen forrás, ha a hűtőkör nem biztosítja a ciklus inverzióját, vagy a hűtőkörrel végzett fűtés kiegészítéseként;
- nyári és téli üzemben egyaránt.
Fagyálló funkció
A fagyálló funkció, amely a meleg vizes tekercs kezelésével és a kazánnal van ellátva, üzemelő egységgel aktiválódik fütési igény hiányában, ha a külső levegő hőmérséklete alacsonyabb, mint az "STH136" paraméterben megadott érték,
Meleg vizes tekercs esetén, amikor a fagyálló funkció be van kapcsolva, a vezérlő nyitja a szelepet, amely az "STH137" paraméterben beállított értéken vezérli és aktiválja a keringtető szivattyút.
Kazán esetén, amikor a fagyálló funkció be van kapcsolva, a vezérlő elküldi a kazánnak az "STH137" paraméterben beállított kérést és az aktiválási jóváhagyást.
50.9.2 Utófűtés
Ha az „STH55” paraméter értéke „1”, a segédfütés csak nyári üzemre van konfigurálva, utófütésként a párátlanítás során. A szabályozás lehet arányos vagy PID, az „STH57” paraméterben megadott értéknek megfelelően. Az „STH56” paraméter értéke azonosítja az „STH58” paraméterben beállított alapértékkel előforduló szabályozás referencia szondáját.
50.9.3 Aktiválás idősávokkal
Az egység automatikusan kezelhető az idősávok segítségével. A kezelés lehetővé teszi a leállítást, az alapértékek változtatását és a működés módosítását.
Az adott paramétereket a táblázat ismerteti.
| Paraméter Min Max | UM Leírás | ||
| ES1 0 144 h 1. | idősáv - kezdő | ||
| ES2 0 144 h 1. | idősáv - végső | ||
| ES3 0 144 h 2. | idősáv - kezdő | ||
| ES4 0 144 h 2. | idősáv - végső | ||
| ES5 0 144 h 3. | idősáv - kezdő | ||
| ES6 0 144 h 3. | idősáv - végső | ||
| ES7 0 15 - Alapérték módosítás - hétfő | |||
| ES8 0 15 - Alapérték módosítás - kedd | |||
| ES9 0 15 - Alapérték módosítás - szerda | |||
| ES10 0 15 - Alapérték módosítás - csütörtök | |||
| ES11 0 15 - Alapérték módosítás - Péntek | |||
| ES12 0 15 - Alapérték módosítás - szombat | |||
| ES13 0 15 - Alapérték módosítás - vasárnap | |||
| ES14 -25.0 25 | 0 °C Alapérték módosítás - mechanikus hűtés - ofszet | ||
| ES16 -25.0 25 | 0 °C Alapérték módosítás - mechanikus fűtés - ofszet | ||
| ES18 0 15 - Egység kikapcsolása - hétfő | |||
| ES19 0 15 - Egység kikapcsolása - kedd | |||
| ES20 0 15 - Egység kikapcsolása - szerda | |||
| ES21 0 15 - Egység kikapcsolása - csütörtök | |||
| ES22 0 15 - Egység kikapcsolása - Péntek | |||
| ES23 0 15 - Egység kikapcsolása - szombat | |||
| ES24 0 15 - Egység kikapcsolása - vasárnap | |||
| ES26 0 144 h 4. idősáv - kezdő | |||
| ES27 0 144 h 4. idősáv - végső | |||
| ES31 0 15 - Fűtés mód aktiválása - hétfő | |||
| ES32 0 15 - Fűtés mód aktiválása - kedd | |||
| ES33 0 15 - Fűtés mód aktiválása - szerda | |||
| ES34 0 15 - Fűtés mód aktiválása - csütörtök | |||
| ES35 0 15 - Fűtés mód aktiválása - péntek | |||
| ES36 0 15 - Fűtés mód aktiválása - szombat | |||
| ES37 0 15 - Fűtés mód aktiválása - vasárnap | |||
Legfeljebb 4 idősávot lehet beállítani a kezdő és a végsáv paramétereinek párjaival.
Ahét minden napjára lehetőség van a beállított sávok kombinációjának kombinálására az alapérték megváltoztatásához, az egység kikapcsolásához és a művelet típusának megváltoztatásához.
Az alapérték várt tartományon belüli változása egy "ofszet" alkalmazásával történik az aktív üzemi értékhez viszonyítva.
Az aktív üzemi értéket a paraméter által beállított érték és az esetleges külső kompenzációk adják.
Az „ofszet” érték lehet pozitív vagy negatív. Az első esetben hozzáadódik, a másodiknál kivonásra kerül a működési alapértékből.
Be lehet állítani egy "ofszet" értéket a hűtéshez és a fűtéshez való működtetéshez.
Segédfűtés kezelésekor a hűtés idősávjainak aktiválásával fennmarad az "STH58" paraméterben beállított alapérték, míg a fűtésnél az "ofszet" értékével módosul.
50.1 Bevezetés
A vezérlő úgy van beprogramozva, hogy biztonságosan kezelje az egységet alkotó alkatrészeket, és működésének a körülmények függvényében történő módosítása a szolgáltatás folytonosságának fenntartása céljából történjen.
Ennek a kezelésnek a részeként, a veszélyes körülmények közeledésekor a vezérlő beavatkozik az egység teljes vagy részleges működésének korlátozásával.
Az ikon megérintése megnyitja a riasztások menüt. Ha az ikon színe piros, legalább egy riasztás aktív; ha szürke színű, nincs aktív riasztás.
A következő fejezet a riasztási menüben megjelenő különféle állapotok kódjait mutatja be a megfelelő leírással.
Abban az esetben, ha a rendszer észleli a jelek jelenlétét az üzemelő egységgel és annak leállításával együtt, haladéktalanul tájékoztatnia kell az ügyfélszolgálatot, megadva az üzenet kódját és leírását, és kövesse az utasításokat.
Ne kezdeményezzen beavatkozásokat az ügyfélszolgálattal való kapcsolatfelvétel előtt.
50.2 Riasztások táblázata
Az alábbiakban ismertetjük a riasztás kódokat a megfelelő leírásokkal.
| Kód Leírás Kód Leírás | |||
| AL1 Belső memória hiba riasztás AL29 | Visszatérő levegő alacsony hőmérséklet riasztás | ||
| AL5 | Levegő áramlás riasztás differenciál nyomás átalakítónál | AL30 | Előremenő levegő magas hőmérséklet riasztás |
| AL6 | 1. kör - Riasztás nyomáskapcsolón észlelt magas nyomás miatt | AL31 | Előremenő levegő alacsony hőmérséklet riasztás |
| AL7 | 2. kör - Riasztás nyomáskapcsolón észlelt magas nyomás miatt | AL32 | Aktív előremenő levegő magas hőmérséklet korlátozás |
| AL10 | 1. kör - Riasztás, magas nyomás jelátalakítónál | AL33 1. kör - külső ventilálás - hővédelem riasztás | |
| AL11 | 2. kör - Riasztás, magas nyomás jelátalakítónál | AL34 2. kör - külső ventilálás - hővédelem riasztás | |
| AL12 | Visszatérő levegő magas páratartalom riasztás | AL35 Előremenő ventilátor - hővédelem riasztás | |
| AL13 | Visszatérő levegő alacsony páratartalom riasztás | AL36 Visszatérő ventilátor - hővédelem riasztás | |
| AL14 | Szennyezett szűrők riasztás | AL51 | 1. kör - 1. kompresszor - inverter blokkolva |
| AL17 BMS - kommunikációs hiba riasztás AL52 c.pCOe 1 - kommunikációs hiba riasztás | |||
| AL18 1. kör - 1. kompresszor - hővédelem riasztás AL53 c.pCOe 2 - kommunikációs hiba riasztás | |||
| AL19 1. kör - 2. kompresszor - hővédelem riasztás AL54 c.pCOe 3 - kommunikációs hiba riasztás | |||
| AL20 2. kör - 1. kompresszor - hővédelem riasztás AL55 Hibás fázis sorrend riasztás | |||
| AL21 2. kör - 2. kompresszor - hővédelem riasztás AL57 | 1. kör - 1. kompresszor - magas elvezető hőmérséklet riasztás | ||
| AL26 | Aktív visszatérő levegő magas hőmérséklet korlátozás | AL58 | 2. kör - 1. kompresszor - magas elvezető hőmérséklet riasztás |
| AL27 Külső levegő alacsony hőmérséklet riasztás AL59 | 1. kör - 2. kompresszor - magas elvezető hőmérséklet riasztás | ||
| AL28 Visszatérő levegő magas hőmérséklet riasztás AL60 | 2. kör - 2. kompresszor - magas elvezető hőmérséklet riasztás | ||
| AL61 | Szonda hiba riasztás - 1. kör - 1. kompresszor- elvezető hőmérséklet | AL136 | 1. kör - Riasztás nyomáskapcsolón észleltalacsony nyomás miatt |
| AL62 | Szonda hiba riasztás - 2. kör - 1. kompresszor- elvezető hőmérséklet | AL137 | 2. kör - Riasztás nyomáskapcsolón észleltalacsony nyomás miatt |
| AL63 | Szonda hiba riasztás - 1. kör - 2. kompresszor- elvezető hőmérséklet | AL154 Szivárgás érzékelő riasztás | |
| AL64 | Szonda hiba riasztás - 2. kör - 2. kompresszor- elvezető hőmérséklet | AL159 Tűz / füst riasztás | |
| AL65 | Szonda hiba riasztás - visszatérő levegőhőmérséklet | AL160 Driver szelep 1 - kommunikációs hiba riasztás | |
| AL70 | Szonda hiba riasztás - Előremenő levegőhőmérséklet | AL161 Driver szelep 2 - kommunikációs hiba riasztás | |
| AL72 | Jelátalakító hiba riasztás - visszatérő levegődifferenciál nyomás | AL162 CPY párásító - általános riasztás | |
| AL73 | Jelátalakító hiba riasztás - visszatérő csatornastatikus nyomás / folyosó differenciál nyomás | AL163 CPY párásító - általános jelzés | |
| AL74 | Szonda hiba riasztás - CO2 levegő minőség | AL164 | CPY párásító - kommunikációs hiba riasztás |
| AL75 Szonda hiba riasztás - VOC levegő minőség AL166 | Inverter 1 - kommunikációs hiba riasztás | ||
| AL78 | Szonda hiba riasztás - visszatérő levegőrelatív páratartalom | AL170 1. kör - alacsony felmelegedés riasztás | |
| AL79 | Szonda hiba riasztás - külső levegő relatívpáratartalom | AL171 2. kör - alacsony felmelegedés riasztás | |
| AL80 | Szonda hiba riasztás - külső levegőhőmérséklet | AL183 Hűtési alapérték kisebb a fűtési alapértéknél | |
| AL91 | Szonda hiba riasztás - keverék levegőhőmérséklet | AL184 | 1. kör - leolvasztás befejezve maximális időmiatt |
| AL94 | Jelátalakító hiba riasztás - 1. kör -kondenzációs nyomás | AL185 | 2. kör - leolvasztás befejezve maximális időmiatt |
| AL95 | Jelátalakító hiba riasztás - 2. kör -kondenzációs nyomás | AL191 | Gyors újraindítás maximális száma elérve 1óra alatt |
| AL98 | Jelátalakító hiba riasztás - 1. kör - párolgásinyomás | AL192 | Gyors újraindítás maximális száma elérve 24óra alatt |
| AL99 | Jelátalakító hiba riasztás - 2. kör - párolgásinyomás | AL201 Min / max feszültség | |
| AL102 | Szonda hiba riasztás - 1. kör - elszívásihőmérséklet | AL203 1. kör - alacsony párolgási nyomás | |
| AL103 | Szonda hiba riasztás - 2. kör - elszívásihőmérséklet | AL204 2. kör - alacsony párolgási nyomás | |
| AL106 | Jelátalakító hiba riasztás - előremenő levegődifferenciál nyomás | AL209 Külső riasztás | |
| AL107 | Jelátalakító hiba riasztás - előremenő csatornastatikus nyomás / folyosó differenciál nyomás | AL210 EEPROM hiba riasztás | |
| AL114 | 1. kör - alacsony nyomás eltérés | AL212 | Belső memória hozzáférési hiba riasztás |
| AL115 | 2. kör - alacsony nyomás eltérés | AL247 | 1. kör - 1. kompresszor - burkológörbén kívül |
| AL127 | 1. kör - 1. kompresszor - karbantartás riasztás | AL250 | 1. ellenállás - hővédelem riasztás |
| AL128 | 1. kör - 2. kompresszor - karbantartás riasztás | AL251 | 2. ellenállás - hővédelem riasztás |
| AL131 2. kör - 1. kompresszor - karbantartás riasztás AL258 Kazán - általános riasztás | |||
| AL132 | 2. kör - 2. kompresszor - karbantartás riasztás | AL259 | Égő - általános riasztás |
| AL135 Előremenő ventilátor - karbantartás riasztás - - | |||
