POWP2030 - Vŕtačka PowerPlus - Bezplatný návod na obsluhu

Typ produktu	Príklepová vŕtačka
Značka	PowerPlus
Model	POWP2030
Výkon	850 W
Napájacie napätie	230-240 V ~ 50 Hz
Voľnobežné otáčky	0-3000 ot/min
Kapacita skľučovadla	13 mm
Frekvencia príklepu	0-48000 úderov/min
Kapacita vŕtania do dreva	30 mm
Kapacita vŕtania do ocele	13 mm
Kapacita vŕtania do betónu	13 mm
Dvojitá izolácia	Áno
Regulácia otáčok	Áno, elektronická
Prepínač smeru otáčania	Vpred/vzad
Volič režimu vŕtanie/príklep	Áno
Hĺbkový doraz	Áno, nastaviteľný
Prídavná rukoväť	Áno
Blokovanie spínača v trvalom chode	Áno
Hladina akustického tlaku	93 dB(A)
Hladina akustického výkonu	104 dB(A)
Vibrácie (celková hodnota)	8,4 m/s² (K=1,5)
Približná hmotnosť	2,5 kg
Príslušenstvo v balení	Hĺbkový doraz, prídavná rukoväť, návod na obsluhu
Záruka	2 roky (výrobné chyby)

Často kladené otázky - POWP2030 PowerPlus

Ako zmeniť smer otáčania vŕtačky?

Pre zmenu smeru otáčania najprv uvoľnite spínač zapnutia/vypnutia. Potom posuňte páčku smeru vpred/vzad (5) doprava (R) pre chod vpred, alebo doľava (L) pre chod vzad. Uistite sa, že motor je zastavený pred prepnutím páčky.

Ako používať režim príklepu?

Volič režimu (4) sa nachádza na vrchu vŕtačky. Pre aktiváciu príklepu posuňte tlačidlo do polohy 'príklep' (symbol kladivo). Pre jednoduché vŕtanie ho posuňte do polohy 'vŕtanie' (symbol vrták). Príklep používajte na murivo (tehla, betón).

Ako nastaviť rýchlosť otáčania?

Rýchlosť je riadená tlačidlom nastavenia rýchlosti (6). Otáčajte ním v smere '+' pre zvýšenie rýchlosti a v smere '-' pre zníženie. Rýchlosť sa pohybuje od 0 do 3000 ot/min naprázdno.

Ako používať hĺbkový doraz?

Hĺbkový doraz (2) sa montuje na prídavnú rukoväť. Nastavte ho na požadovanú hĺbku posunutím a zablokovaním. Umožňuje vŕtať otvory rovnomernej hĺbky bez prekročenia.

Aká je maximálna kapacita vŕtania?

Maximálne kapacity vŕtania sú: drevo: 30 mm, oceľ: 13 mm, betón: 13 mm. Používajte vrtáky vhodné pre každý materiál.

Ako nainštalovať prídavnú rukoväť?

Prídavná rukoväť (3) sa naskrutkuje na golier vŕtačky. Pevne ju dotiahnite pre lepšie ovládanie. Používajte ju systematicky na zníženie únavy a zlepšenie presnosti.

Aké bezpečnostné opatrenia sú nevyhnutné?

Vždy noste ochranné okuliare a protiprachovú masku. Používajte ochranu sluchu, pretože hluk môže presiahnuť 85 dB. Nenoste voľné oblečenie. Pred akýmkoľvek nastavením odpojte náradie. Pred vŕtaním skontrolujte, či v stene nie sú káble alebo potrubia.

Ako udržiavať vŕtačku?

Pravidelne čistite prach nahromadený na náradí. Na plastové časti nepoužívajte výrobky na báze ropy. Opravy náradia zverte iba kvalifikovanému personálu s originálnymi dielmi.

Čo robiť, ak sa vŕtačka počas vŕtania zasekne?

Okamžite uvoľnite spínač zapnutia/vypnutia. Vyberte vŕtačku z povrchu a identifikujte príčinu. Neopakovane neaktivujte spínač, aby ste nepoškodili motor. Pri opätovnom vŕtaní znížte tlak.

Aké príslušenstvo je súčasťou balenia vŕtačky?

Vŕtačka sa dodáva s: hĺbkovým dorazom, prídavnou rukoväťou a návodom na obsluhu. Skľučovadlo je samoupínacie bez kľúča.

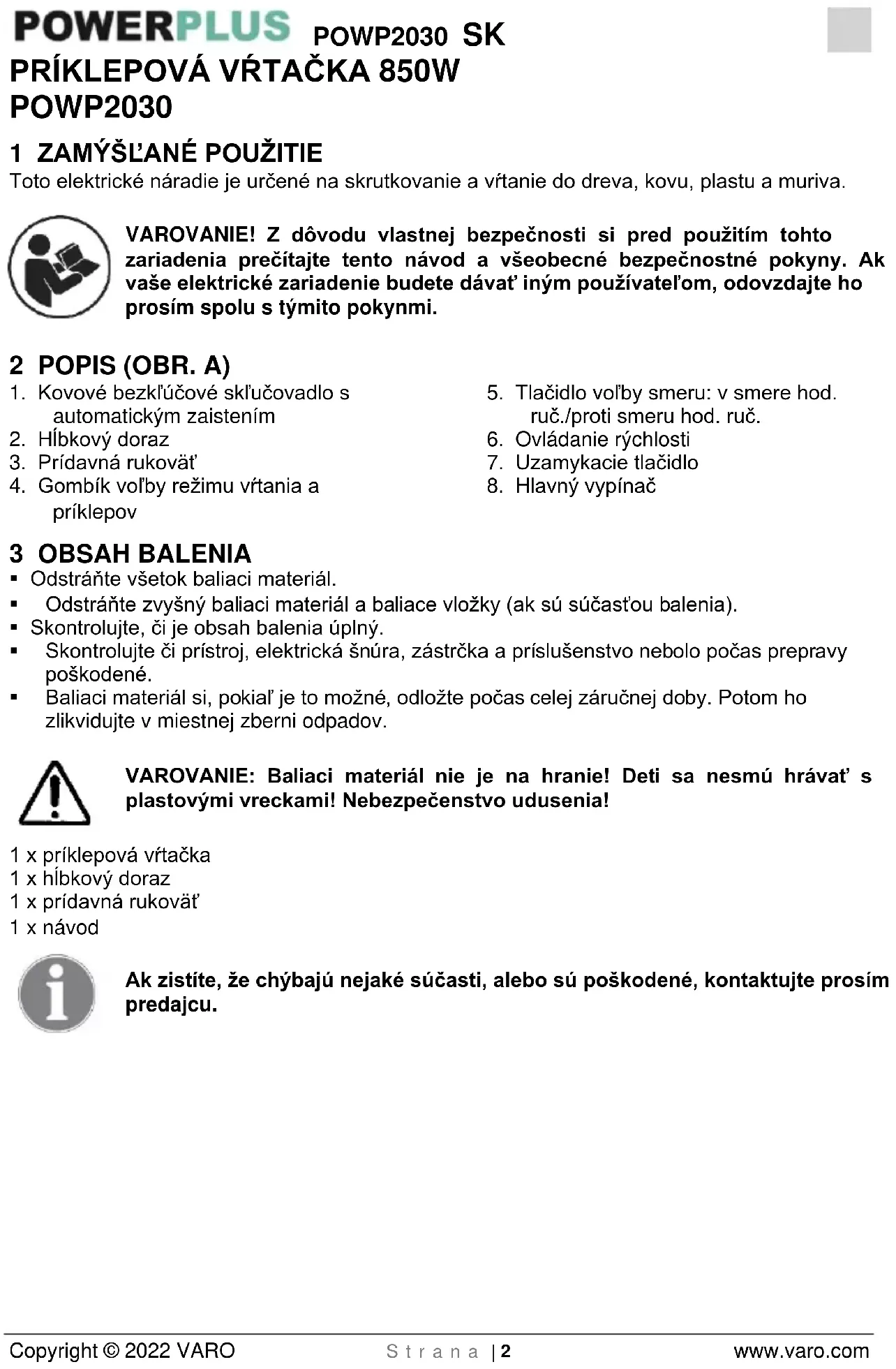

NÁVOD NA OBSLUHU POWP2030 PowerPlus

7.5 Pro správný provoz

Toto elektrické náradie je určené na skrutkovanie a vítanie do dreva, kovu, plastu a muriva.

VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho prosím spolu s týmito pokynmi.

2 POPIS (OBR. A)

1. Kovové bezklúčové sklúčovadlo s automatickým zaistením
2. Híbkový doraz
3. Prídavná rukovät'

4. Gombík vol'by režimu vrtania a príklepov

5. Tlačidlo vol'by smeru: v smere hod. ruč./proti smeru hod. ruč.

6. Ovládanie rýchlosti
7. Uzamykacie tlačidlo
8. Hlavný vypínač

3 OBSAH BALENIA

• Odstráňte všetok baliaci materiál.
• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).
  ■ Skontrolujte, či je obsah balenia úplný.
• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.
• Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov.

VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat' s plastovými vreckami! Nebezpečenstvo udusenia!

1 x príklepová vřtačka
1 x híbkový doraz
1 x prídavná rukovät'
1 x návod

Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

		Označuje riziko zranenia, alebo poškodenie nástroja.		V súlade so základnými požiadavkami európskych smerníc.
		Pozorne si prečítajte pokyny.		Stroj II. triedy – dvojitá izolácia – Nepotrebujete uzemnenú zástrčku.
		Purtați obligatoriu echipament de protecție pentru ochi.		Noste chrániče sluchu.
		Elektrické výrobky sa nesmú likvidovat’s domovým odpadom.

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovat'. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

• Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapálit' prach alebo výpary.
• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat' deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku

• Vidlice elektrického náradia musia zodpovedat' siet'ovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adapté vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich siet'ovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.

POWERPLUS POWP2030 SK

Kábel sa nesmie nadmerne zaťažovat'. Kábel nikdy nepoužívajte na prenášanie, t'ahanie alebo vyt'ahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
- Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom..
- Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte napájací zdroj chránený nadprúdovým ističom (RCD). Používanie RCD znižuje riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia bud'te vždy ostražitý, sledujte čo robíte a riad'te sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.
• Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, neklázavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.
• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
• Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie kl'úče a iné nástroje. Kl'úč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
• Nenakláňajte sa príliš. Vždy musíte mať spolahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel'nost' elektrického náradia v neočakávaných situáciách.
• Bud'te vhodne oblečený. Nenoste vol'né odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Vol'né odevy, šperky alebo dlhé vlasy môžu zachytit' pohyblivé diely.
• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížit nebezpečenstvo spôsobované prachom.

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlostou, na ktorú bolo navrhnuté.
• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opravít.
• Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.
• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opravit'. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.
• Náradie sa musí udržiavat' v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnost' k zadieraniu a l'ahšie sa ovládajú.

POWERPLUS POWP2030 SK

- Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobit' nebezpečnú situáciu.

5.5 Servis

- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.

6 DODATOČNÉ BEZPEČNOSTNÉ POKYNY PRE PRÍKLEPOVÉ VŘTAČKY

■ Nepoužívajte výpary ani horľavé kvapaliny.
- Používajte len ostré vrtné korunky a vhodné skrutkovacie násady.
- Pri nastavovacích a čistiacich prácach vyberte zástrčku z elektrickej zásuvky.
- Elektrický kábel chráňte pred poškodením. Kábel môže poškodit' olej alebo kyselina.

■ Všetky obrábané diely dostatočne zaistite.

■ Nedovol'te, aby deti mali prístup k zariadeniu.

- Na rebríkoch alebo lešení si zabezpečte stabilný postoj, ak vrtačku používate voľne z ruky.

- Noste ochranné okuliare a pri prácach s tvorbou prachu používajte protiprachovú masku.

- Opravy nechajte vykonat' kvalifikovanému elektrikárovi.

- Používajte len originálne náhradné diely.

- Hladina hluku môže na pracovisku prekročit 85 dB(A). V takomto prípade použite chrániče sluchu. Hluk produkovaný týmto elektrickým zariadením bol nameraný v súlade s normou EN 50114-1.

Ked' sa stroj používa, vždy používajte chrániče sluchu!

Odporúčaný nominálny prevádzkový čas: pribl. 20 minút pod trvalou zát'ažou.

Po trvalej prevádzke nechajte vypnuté: pribl. 5-10 minút.

7 PREVÁDZKA

VAROVANIE: Pred montážou a nastavením vždy vyberte zástrčku z elektrickej zásuvky.

7.1 Zapnutie a vypnutie (obr. 1)

7.3 Variabilná rýchlost' (obr. 3)

Tento nástroj má regulátor rýchlosti (6), ktorý rýchlost' zvyšuje otáčaním do smeru „+“ a rýchlost' znižuje otáčaním do smeru „-“.

7.4 Gombík vol'by režimu vrtania a príklepov (obr. 4)

Gombík vol'by režimu vrtania a príklepového vrtania sa nachádza na hornej strane tejto príklepovej vrtáčky.

Varovanie: Ak sa vrtačka zasekáva, okamžite uvol'nite spínač spúšte a vyberte vrtačku z obrobku, aby ste zistili príčinu zasekávania. Nestláčajte opakovane vypínač (nezapínajte a nevypínajte), pretože sa môže poškodit' motor.

Varovanie! Pred vykonávaním akýchkol'vek prác na zariadení, odpojte elektrickú zástčku.

8.1 Čistenie

• Ventilačné otvory stroja udržiavajte čisté, aby ste zabránili prehriatiu motora.
• Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.

POWERPLUS POWP2030 SK

- Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.

- Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom.

Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšťadlá môžu poškodit' plastové diely.

9 TECHNICKÉ ÚDAJE

Napätie / frekvencia	230-240V ~ 50 Hz
Príkon	850W
Rýchlost' pri nezaťažení	0-3000 min-1
Kapacita skl'učovadla	13 mm
Dvojitá izolácia	Áno
Nárazová rýchlost'	0-48000 úderov/min.
Max. kapacita vřtania
Drevo	30 mm
Ocel'	13 mm
Betón	13 mm

10 HLUK

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)

• Táto záruka zahrňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahrňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.
• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.
• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.
• Opravy smie vykonávat' iba autorizované servisné stredisko pre nástroje Powerplus.
  ■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.
• Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo pret’aženia.
• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.

POWERPLUS POWP2030 SK

• Prijatie reklamácie v rámci záruky nemá vplyv na predíženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
  Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.
• Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit' dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...)
• Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.

Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijatel'ne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.

12 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymenit, nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom.

Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

POWERPLUS POWP2030 SK

13 VYHLÁSENIE O ZHODE

VARO - VIC. VAN ROMPUY N.V.. - Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že

je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkol'vek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.

Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu);

2011/65/EU

2006/42/EC

2014/30/EU

Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu);

EN62841-1:2015

EN62841-2-1:2018

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Dolupodpísaný koná v mene výkonného riaditel'a spoločnosti,

Philippe Vankerkhove

Regulačné záležitosti – Compliance Manager
