POWP2030 - бормашина PowerPlus - Безплатно ръководство за потребителя

Вид продукт	Ударна бормашина
Марка	PowerPlus
Модел	POWP2030
Мощност	850 W
Напрежение на захранване	230-240 V ~ 50 Hz
Скорост на празен ход	0-3000 об/мин
Капацитет на патронника	13 mm
Честота на удар	0-48000 удара/мин
Капацитет на пробиване в дърво	30 mm
Капацитет на пробиване в стомана	13 mm
Капацитет на пробиване в бетон	13 mm
Двойна изолация	Да
Регулатор на скоростта	Да, електронен
Реверс на посоката	Напред/назад
Селектор за режим пробиване/удар	Да
Ограничител на дълбочина	Да, регулируем
Допълнителна дръжка	Да
Блокировка на превключвателя за непрекъсната работа	Да
Ниво на звуково налягане	93 dB(A)
Ниво на звукова мощност	104 dB(A)
Вибрации (обща стойност)	8,4 m/s² (K=1,5)
Приблизително тегло	2,5 kg
Включени аксесоари	Ограничител на дълбочина, допълнителна дръжка, ръководство за експлоатация
Гаранция	2 години (производствени дефекти)

Често задавани въпроси - POWP2030 PowerPlus

Как да променя посоката на въртене на бормашината?

За да промените посоката на въртене, първо освободете превключвателя за пускане/спиране. След това преместете лоста за напред/назад (5) надясно (R) за напред, или наляво (L) за назад. Уверете се, че моторът е спрял, преди да преместите лоста.

Как да използвам режима на удар?

Селекторът на режима (4) се намира отгоре на бормашината. За да активирате удара, натиснете бутона в позиция 'удар' (символ чук). За обикновено пробиване го натиснете в позиция 'пробиване' (символ свредло). Използвайте удара за зидария (тухла, бетон).

Как да регулирам скоростта на въртене?

Скоростта се управлява от бутона за регулиране на скоростта (6). Завъртете го в посока '+' за увеличаване на скоростта, и в посока '-' за намаляване. Скоростта варира от 0 до 3000 об/мин на празен ход.

Как да използвам ограничителя на дълбочина?

Ограничителят на дълбочина (2) се монтира на допълнителната дръжка. Настройте го на желаната дълбочина чрез плъзгане и блокиране. Това позволява пробиване на отвори с еднаква дълбочина без превишаване.

Какъв е максималният капацитет на пробиване?

Максималният капацитет на пробиване е: дърво: 30 mm, стомана: 13 mm, бетон: 13 mm. Използвайте подходящи свредла за всеки материал.

Как да монтирам допълнителната дръжка?

Допълнителната дръжка (3) се завинтва към яката на бормашината. Затегнете я здраво за по-добър контрол. Използвайте я систематично за намаляване на умората и подобряване на точността.

Кои предпазни мерки за безопасност са задължителни?

Винаги носете защитни очила и противопрахова маска. Използвайте защита за слуха, тъй като шумът може да надвиши 85 dB. Не носете свободни дрехи. Изключете инструмента преди всяка настройка. Проверете за липса на кабели или тръби в стената преди пробиване.

Как да поддържам бормашината?

Редовно почиствайте натрупания прах върху инструмента. Не използвайте продукти на петролна основа върху пластмасовите части. Ремонтирайте инструмента само от квалифициран персонал с оригинални части.

Какво да правя, ако бормашината заседне по време на пробиване?

Незабавно освободете превключвателя за пускане/спиране. Извадете бормашината от повърхността и определете причината. Не натискайте многократно превключвателя, за да избегнете повреда на мотора. Намалете налягането при продължаване.

Какви аксесоари се доставят с бормашината?

Бормашината се доставя с: ограничител на дълбочина, допълнителна дръжка и ръководство за експлоатация. Патронникът е самоцентриращ безключов патронник.

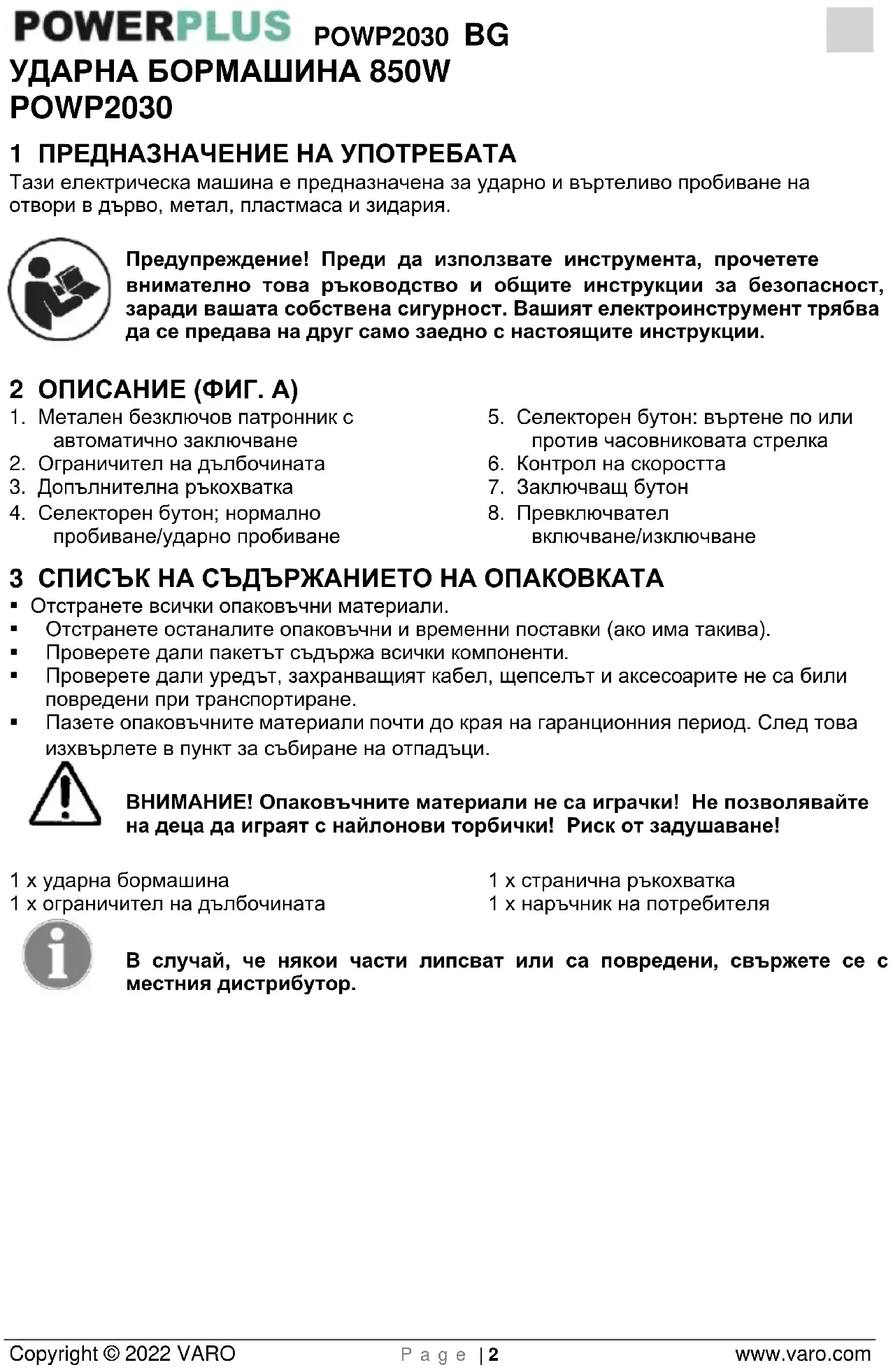

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWP2030 PowerPlus

1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА

Тази електрическа машина е предназначена за ударно и въртеливо пробиване на отвори в дърво, метал, пластмаса и зидария.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (ФИГ. А)

1. Метален безключов патронник с автоматично заключване
2. Ограничител на дълбочината
3. Допълнителна ръкохватка

4. Селекторен бутон; нормално пробиване/ударно пробиване

5. Селекторен бутон: въртене по или против часовниковата стрелка

6. Контрол на скоростта
7. Заключващ бутон
8. Превключвател включване/изключване

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете останалите опаковъчни и временни поставки (ако има такива).
  ■ Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

1 x ударна бормашина
1 x ограничител на дълбочината

1 x странична ръкохватка
1 x наръчник на потребителя

В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

		Обозначава опасност от нараняване или повреда на инструмента.	[КСК7]	В съответствие с основните изисквания на Европейски директиви.
		Преди да използвате машината, прочетете ръководството.	[ЗW8С]	Клас II – Машината е с двойна изолация; поради това заземителен проводник не е необходим.
		Използвайте предпазни средства за очите.		Използвайте предпазни средства за ушите
		Електрическите продукти не трябва да бъдат изхвърляни заедно с домакински отпадъци.

Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент“ в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.
• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху него.

Винаги проверявайте дали електрозахранването отговаря на напрежението върху заводската табелка

• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници съз заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.

- Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.

POWERPLUS POWP2030 BG

• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.
• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.
• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.
• Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

• Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.
• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгаци се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.
• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.
• Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.
• Не се пресягайте прекалено надапече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.
• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.
• Ако са предоставени устройства за свързването на приспособления за улавяне и събiranе на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

• Не очаквайте от електроинструмента повече, отколкото той може да извърши.
  Използвайте правилния електроинструмент за съответното приложение.
  Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.
• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.
• Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предназни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.
• Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.

POWERPLUS POWP2030 BG

• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.
• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.
• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

- Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

■ Не я използвайте в близост до изпарения или запалителни течности.
- Използвайте само остри боргии и подходящи накрайници за завинтване.
- Извадете щепсела от контакта, преди да регулирате машината или да я почиствате.
■ Пазете захранващия кабел от повреди. Масла и киселини могат да повредят кабела.
■ Не носете машината, висяща на захранващия кабел.
■ Не изваждайте щепсела от контакта, като дърпате захранващия кабел.
- Проверете, преди да поставите щепсела в контакта, дали работния превключвател не е заключен.
- При използването на навит на барабан кабел, размотайте кабела изцяло. Напречното сечение на проводниците трябва да бъде не по-малко от 1,5 мм2.

■ Не претоварвайте машината.

■ Затегнете обработваните елементи така, че да са неподвижни през цялото време.

- Не допускайте достъп на деца до машината.

- Проверете стабилността на позицията ви, когато работите с машината, покачени на стълба или на скеле.

- Открийте местоположението на проводниците в стените с помощта на детектор на кабели, когато в стените има вградени кабели или тръби за газ или вода.

- Носете предпазни очила и маска против прах в случай, че при работата ви се вдига прах.

- За извършване на ремонти, винаги се възползвайте от услугите на квалифициран електротехник.

- Използвайте само оригинални резервни части.

- Нивото на шума на работното място може да превиши 85 dB (A). В такива случаи, трябва да използвате мерки за защита на потребителя от шума. Генерираният от тази машина шум е бил измерен в съответствие с изискванията по EN 50114-1.

Винаги носете наушници, когато работите с машината!

Препоръчвано номинално време на работа: приблизително 20 минути под постоянен товар!

Почивка след непрекъсната работа: около 5-10 минути.

7 РАБОТА С МАШИНАТА

ПРЕДУПРЕЖДЕНИЕ: Преди сглобяване и регулиране винаги изваждайте щепсела от контакта.

7.1 Включване/изключване (Фиг. 1)

■ Вкарайте щепсела на захранващия кабел в контакта.
- Стартирайте инструмента чрез натискане на превключвателя за ВКЛ./ИЗКЛ. (8).
- Отпуснете превключвателя за ВКЛ./ИЗКЛ. за да спрете инструмента.
- Ако натиснете бутона за заключване (7), докато превключвателят за ВКЛ./ИЗКЛ. е натиснат, превключвателят за ВКЛ./ИЗКЛ. се задържа в работно положение.
- За да изключите инструмента, превключвателят за ВКЛ./ИЗКЛ. трябва да бъде изключен чрез повторното му натискане.

7.2 Лостче за напред/назад (Фиг. 2)

• Лостчето за напред/назад (5) служи за определяне на посоката на въртене на патронника.
• За избиране на посока на въртене напред, отпуснете превключвателя за ВКЛ./ИЗКЛ. (8) и натиснете лостчето за напред/назад към дясната (R) страна на инструмента. За избиране на обратна посока на въртене натиснете лостчето към лявата (L) страна на инструмента.

ЗАБЕЛЕЖКА: При промяна на позицията на лостчето се уверете, че превключвателят за ВКЛ./ИЗКЛ. е отпуснат, и че двигателят е спрян.

7.3 Променлива скорост (Фиг. 3)

Този инструмент има контрол на скоростта (6), който осигурява по-висока скорост чрез завъртане в посока “+” и по-ниска скорост чрез завъртане в посока “-”.

Селекторът за пробиване и ударен режим е в горната част на тази ударна бормашина.

• Натиснете бутона на селектора за пробиване/ударен режим (4) на "↑", за избиране на ударен режим на действие.
• Натиснете бутона на селектора за пробиване/ударен режим на позицията за пробиване “”, за да изберете режим на пробиване.

7.5 За правилна работа

• Дръжте бормашината със своите първи два пръста върху превключвателя за ВКЛ./ИЗКЛ. (8).
• Използвайте възела на допълнителната ръкохватка (3), когато е възможно да упражните допълнителен контрол и да предотвратите умората.
• За дърво използвайте спирални свредла, накрайници длето, свредла за силово пробиване и кухи свредла.
• За метал използвайте високоскоростни спирални свредла или кухи свредла.
• За зидария (като тухли, бетонни блокчета, цимент и т.н.) използвайте свредла с твърдосплавни пластини.
• Упражнявайте достатъчен натиск, за да поддържате контакта на режещия инструмент, но не натискайте твърде много, за да не причините спиране на двигателя или повреда на свредлото.
  ■ Винаги упражнявайте натиск по права линия спрямо свредлото.
• Дръжте бормашината здраво, за да контролирате усукването на бормашината.

Предупреждение: Ако бормашината заседне, отпуснете спусъка незабавно, извадете свредлото от детайла и определете причината за засядането. Не включвайте и изключвайте превключвателя, тъй като това може да повреди двигателя.

• За намаляване на вероятността от засядане и счупване в материала, намалете натиска върху бормашината и улеснете преминаването на свредлото през последната част на отвора.
• Оставете двигателя да работи при изтегляне на свредлото от пробития отвор. Това ще предотврати заклинване.

Не се опитвайте да извършвате никакви настройки по време на работа на машината.

Отстранявайте натрупалата се прах с четка или сух плат.

Де позволявайте на петролни продукти да попадат върху пластмасовите части, тъй като те съдържат химикали, които биха могли да повредят или разрушат пластмасата.

9 ТЕХНИЧЕСКИ ДАННИ

Захранващо напрежение	230-240V ~ 50Hz
Входяща мощност	850W
Скорост на празен ход	0-3000 min-1
Максимален диаметър на патронника	13 мм
Двойна изолация	Да
Скорост на удара	0-48000 б/мин
Макс. капацитет на пробиване
Дърво	30 мм
Стомана	13 мм
Бетон	13 мм

10 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)

Ниво на звуковото налягане LpA	93 dB(A)
Ниво на звуковата мощност LwA	104 dB(A)

ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 dB(A).

aw (Вибрации):

8,4 m/s²

K = 1,5 ~m / s^2

11 ГАРАНЦИЯ

- Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.

- Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.

- Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.

- Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.

- Можете да получите допълнителна информация на номер 00 32 3 292 92 90.

- Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.

- В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.

- От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.

- Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

- Устройствата или детайлите, които са заменени съобразно гаранционните условия, спедователно остават собственост на Varo NV.

- Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки...)

- Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

- Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

12 ОКОЛНА СРЕДА

Когато се наложи да смените машината след продължителната й употреба, не я изхвърляйте заедно с домашните отпадъци, а я унищожете по безвреден за околната среда начин. Бракувани електрически уреди не трябва да се изхвърлят заедно с домашните отпадъци. Моля, предайте ги за рециклиране, ако съществува такава възможност. За целта потърсете местните власти или се посъветвайте с продавача.

POWERPLUS POWP2030 BG

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими);

2011/65/EU

2006/42/EC

2014/30/EU

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими);

EN62841-1:2015

EN62841-2-1 : 2018

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013

Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompruy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Регулационни въпроси – мениджър по съответствията
