Tipo di prodotto	Trapano a percussione
Marca	PowerPlus
Modello	POWP2030
Potenza	850 W
Tensione di alimentazione	230-240 V ~ 50 Hz
Velocità a vuoto	0-3000 giri/min
Capacità del mandrino	13 mm
Frequenza di percussione	0-48000 colpi/min
Capacità di foratura legno	30 mm
Capacità di foratura acciaio	13 mm
Capacità di foratura calcestruzzo	13 mm
Doppio isolamento	Sì
Variatore di velocità	Sì, elettronico
Invertitore di senso	Avanti/indietro
Selettore modalità foratura/percussione	Sì
Battuta di profondità	Sì, regolabile
Impugnatura ausiliaria	Sì
Blocco interruttore in continuo	Sì
Livello di pressione acustica	93 dB(A)
Livello di potenza acustica	104 dB(A)
Vibrazioni (valore totale)	8,4 m/s² (K=1,5)
Peso approssimativo	2,5 kg
Accessori forniti	Battuta di profondità, impugnatura ausiliaria, manuale d'uso
Garanzia	2 anni (difetti di fabbricazione)

Domande frequenti - POWP2030 PowerPlus

Come cambiare il senso di rotazione del trapano?

Per cambiare il senso di rotazione, rilasciare prima l'interruttore di accensione/spegnimento. Spingere quindi la leva di marcia avanti/indietro (5) verso destra (R) per la marcia avanti, o verso sinistra (L) per la marcia indietro. Assicurarsi che il motore sia fermo prima di azionare la leva.

Come utilizzare la modalità percussione?

Il selettore di modo (4) si trova sulla parte superiore del trapano. Per attivare la percussione, spingere il pulsante verso la posizione 'percussione' (simbolo martello). Per la foratura semplice, spingerlo verso la posizione 'foratura' (simbolo punta). Utilizzare la percussione per la muratura (mattone, calcestruzzo).

Come regolare la velocità di rotazione?

La velocità è controllata dal pulsante di regolazione della velocità (6). Ruotarlo in senso '+' per aumentare la velocità, e in senso '-' per ridurla. La velocità varia da 0 a 3000 giri/min a vuoto.

Come utilizzare la battuta di profondità?

La battuta di profondità (2) si monta sull'impugnatura ausiliaria. Regolarla alla profondità desiderata facendola scorrere e bloccandola. Ciò consente di forare fori di profondità uniforme senza superare.

Qual è la capacità di foratura massima?

Le capacità massime di foratura sono: legno: 30 mm, acciaio: 13 mm, calcestruzzo: 13 mm. Utilizzare punte adatte a ciascun materiale.

Come installare l'impugnatura supplementare?

L'impugnatura ausiliaria (3) si avvita sul collare del trapano. Serrarla saldamente per un migliore controllo. Utilizzarla sistematicamente per ridurre l'affaticamento e migliorare la precisione.

Quali precauzioni di sicurezza sono essenziali?

Indossare sempre occhiali di protezione e una maschera antipolvere. Utilizzare protezioni acustiche poiché il rumore può superare 85 dB. Non indossare indumenti larghi. Scollegare l'utensile prima di qualsiasi regolazione. Verificare l'assenza di cavi o tubazioni nel muro prima di forare.

Come manutenere il trapano?

Pulire regolarmente la polvere accumulata sull'utensile. Non utilizzare prodotti a base di petrolio sulle parti in plastica. Far riparare l'utensile solo da personale qualificato con pezzi di ricambio originali.

Cosa fare se il trapano si blocca durante la foratura?

Rilasciare immediatamente l'interruttore di accensione/spegnimento. Rimuovere il trapano dalla superficie e identificare la causa. Non azionare l'interruttore ripetutamente per evitare di danneggiare il motore. Ridurre la pressione durante la ripresa.

Quali accessori sono forniti con il trapano?

Il trapano viene fornito con: una battuta di profondità, un'impugnatura ausiliaria e il manuale d'uso. Il mandrino è un mandrino autoserrante senza chiave.

MANUALE UTENTE POWP2030 PowerPlus

1 USO PREVISTO....2
2 DESCRIZIONE (FIG. A) 2
3 DISTINTA DEI COMPONENTI....2
4 SIMBOLI....3
5 NORME GENERALI DI SICUREZZA .... 3
5.1 Luogo di lavoro....3
5.2 Sicurezza elettrica....3
5.3 Sicurezza delle persone....4
5.4 Uso attento e scrupoloso degli elettroutensili ....4
5.5 Manutenzione....5
6 MISURE DI SICUREZZA PER TRAPANO BATTENTE: 5
7 PREPARAZIONE 5
7.1 Accensione/spegnimento (Fig. 1)....5
7.2 Leva avanti/indietro (Fig. 2)....6
7.3 Velocità variabile (Fig. 3)....6
7.4 Selettore di modalità perforazione o percussione (Fig. 5)....6
7.5 Per un corretto utilizzo 6
8 MANUTENZIONE....6
9 DATI TECNICI....7
10 RUMORE....7
11 GARANZIA....7
12 AMBIENTE....8
13 DICHIARAZIONE DI CONFORMITÀ....8

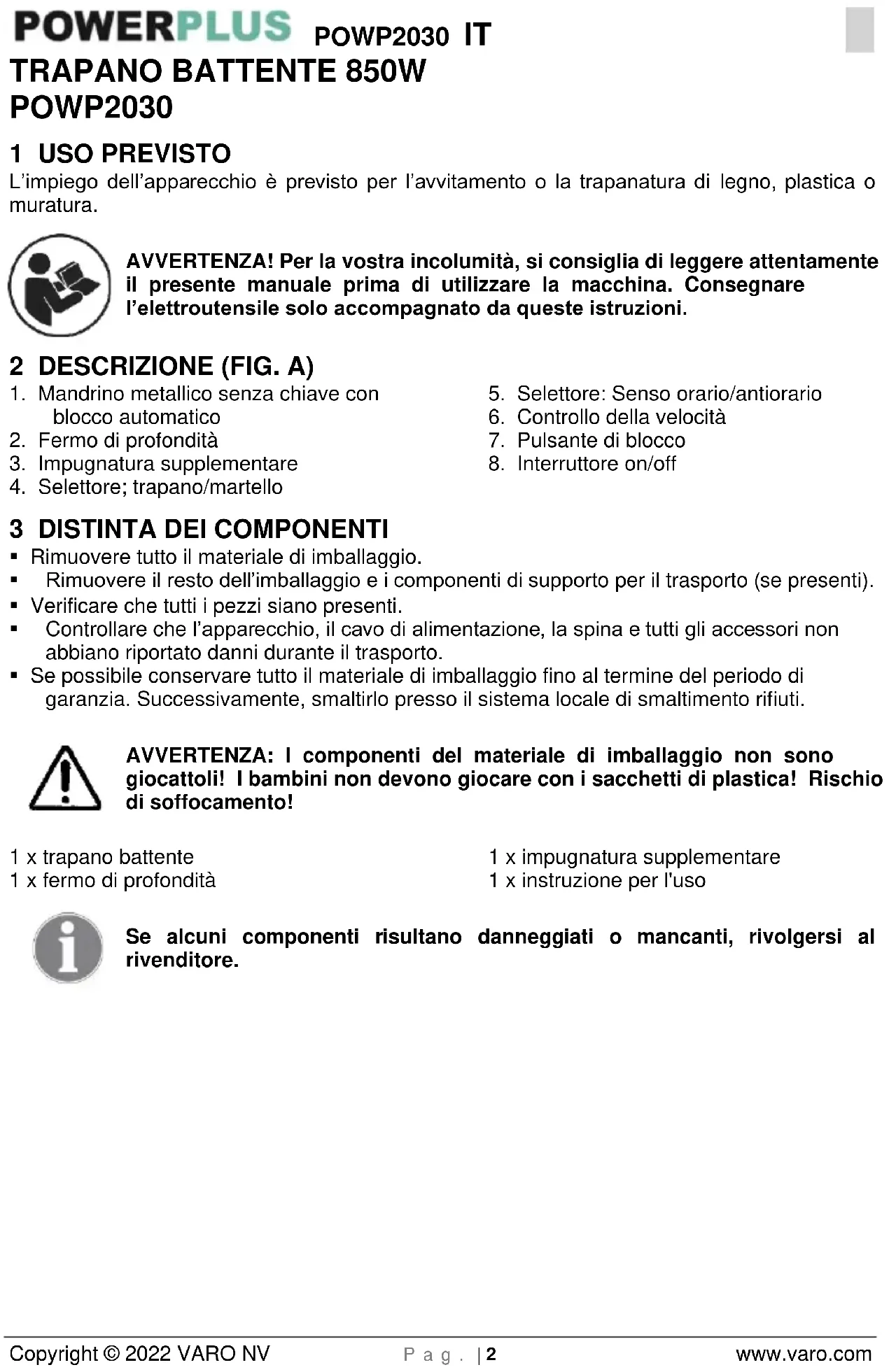

POWERPLUS POWP2030 IT TRAPANO BATTENTE 850W POWP2030

1 USO PREVISTO

L'impiego dell'apparecchio è previsto per l'avvitamento o la trapanatura di legno, plastica o muratura.

AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l'elettroutensile solo accompagnato da queste istruzioni.

2 DESCRIZIONE (FIG. A)

1. Mandrino metallico senza chiave con blocco automatico

2. Selettore: Senso orario/antiorario

3. Fermo di profondità

4. Controllo della velocità

5. Impugnatura supplementare

6. Pulsante di blocco

7. Selettore; trapano/martello

8. Interruttore on/off

3 DISTINTA DEI COMPONENTI

- Rimuovere tutto il materiale di imballaggio.

- Rimuovere il resto dell'imballaggio e i componenti di supporto per il trasporto (se presenti).

■ Verificare che tutti i pezzi siano presenti.

- Controllare che l'apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.

- Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti.

AVVERTENZA: I componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento!

1 x trapano battente

1 x impugnatura supplementare

1 x fermo di profondità

1 x instruzione per l'uso

Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.

4 SIMBOLI

Nel presente manuale e/o sulla macchina sono utilizzati i seguenti simboli:

	Indica il rischio di lesioni personali o danni all’utensile.		Conforme ai requisiti essenziali delle Direttive Europee.
	Leggere attentamente il manuale prima dell'uso.		Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra.
	Protezioni oculari obbligatorie.		Indossare protezioni auricolari
	I prodotti elettrici non devono essere smaltiti con i rifiuti domestici.

5 NORME GENERALI DI SICUREZZA

Attenzione! Leggere tutte le istruzioni. Non attenersi alle avvertenze e alle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce a elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

5.1 Luogo di lavoro

• Mantenere l'area di lavoro pulita e in ordine. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.
  Non utilizzare l'apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.
• Durante l'impiego dell'elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell'apparecchio.

5.2 Sicurezza elettrica

Verificare sempre che la tensione della rete di alimentazione corrisponda a quella indicata sulla targa dati.

• La spina dell'apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare spine adattatrici insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.
• Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C'è un alto rischio di prendere la scossa se il corpo è collegato a terra.
• Proteggere l'apparecchio da pioggia e umidità. L'infiltrazione di acqua in un elettroutensile aumenta il rischio di scossa elettrica.
• Maneggiare il cavo con cura. Non utilizzare il cavo per trascinare l'apparecchio, per appenderlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell'apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di ricevere scosse elettriche.

POWERPLUS POWP2030 IT

Se l'elettroutensile va impiegato all'aperto, utilizzare solo prolunghe adatte a questo scopo. L'impiego di una prolunga adatta per l'uso all'aperto diminuisce il rischio di scosse elettriche.

Se non si può evitare di azionare l'elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

5.3 Sicurezza delle persone

- Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l'apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l'uso dell'apparecchio può causare gravi lesioni.

- Indossare dispositivi di protezione personali e sempre un paio di occhiali protettivi. Indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchi, a seconda del tipo di impiego dell'elettroutensile, fa diminuire il rischio di lesioni.

- Evitare la messa in funzione accidentale. Accertarsi che l'interruttore si trovi sulla posizione "off" prima di inserire la spina nella presa. Se durante il trasporto dell'apparecchio il dito poggia sull'interruttore, oppure se l'apparecchio viene collegato alla rete già in posizione di innesto, si possono causare incidenti.

- Prima di avviare l'apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni

- Non addossarsi alla macchina. Trovare una posizione sicura e mantenere sempre l'equilibrio. In questo modo si può controllare l'apparecchio anche in situazioni impreviste.

- Indossare l'abbigliamento adatto. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.

- Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L'impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

Non sovraccaricare l'apparecchio. Utilizzare l'elettroutensile idoneo al lavoro da svolgere. Con l'elettroutensile idoneo si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.

Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.

- Estrarre la spina dalla presa prima delle regolazioni dell'apparecchio, della sostituzione di accessori o del suo inutilizzo. Queste precauzioni impediscono l'avvio involontario dell'apparecchio.

- Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l'apparecchio a persone che non ne hanno familiarità oppure che non hanno letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.

- Avere cura dell'apparecchio. Controllare che le parti mobili dell'apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell'impiego dell'apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.

- Conservare gli utensili da taglio affiliati e in ordine. Gli utensili da taglio conservati con cura e debitamente affiliati si bloccano di meno e si gestiscono meglio.

- Utilizzare l'elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo modello particolare. Tenere quindi in

POWERPLUS POWP2030 IT

considerazione le condizioni di lavoro e il tipo di applicazione. L'impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.

5.5 Manutenzione

- Far riparare l'apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell'apparecchio.

6 MISURE DI SICUREZZA PER TRAPANO BATTENTE:

• Non utilizzare in prossimità di gas o liquidi infiammabili.
• Utilizzare esclusivamente punte affiliate e punte cacciavite idonee.
• Rimuovere la spina dalla presa prima di qualsiasi intervento di regolazione e pulizia.
• Proteggere il cavo di alimentazione da qualsiasi danno. Oli e acidi possono danneggiare il cavo.
• Non trasportare il dispositivo afferrandolo per il cavo di alimentazione.
• Non rimuovere la spina dalla presa tirando il cavo.
  ■ Prima di inserire la spina, accertarsi che l'interruttore non sia bloccato.
• In caso di utilizzo di bobina avvolgicavo, srotolare completamente il cavo. Il conduttore deve avere una sezione di almeno 1,5 mm2.
  ■ Non sovraccaricare l'apparecchio.
• Fissare adeguatamente tutti i pezzi da lavorare.
  Non consentire ai bambini di accedere all'apparecchio.
• Durante l'uso del trapano a mano accertarsi di assumere una posizione stabile sulla scala o sulla scaffalatura.
• Servirsi di un apposito rilevatore per individuare eventuali linee elettriche o condutture idriche o del gas nelle pareti.
• Indossare occhiali protettivi e utilizzare una maschera antipolvere in caso di lavori che generano polvere.
• Rivolgersi sempre a un elettricista qualificato per le riparazioni.
• Utilizzare esclusivamente parti di ricambio originali.
• Il livello di rumorosità dell'apparecchio può superare gli 85 dB(A). In questo caso è necessario fare uso di misure di protezione dell'udito. La rumorosità di questo apparecchio è stata misurata conformemente allo standard EN 50114-1.

Utilizzare sempre la cuffia antirumore.

Tempo max. di uso: ca. 20 min. a tutta forza

Tempi di pausa: ca. 5-10 min.

7 PREPARAZIONE

AVVERTENZA: prima dell'assemblaggio e del settaggio dell'apparecchio, scollegare sempre la spina dalla rete di alimentazione.

7.1 Accensione/spegnimento (Fig. 1)

• Collegare il cavo di alimentazione alla presa della corrente.
  ■ Per avviare l'apparecchio, premere l'interruttore ON/OFF (8).
• Rilasciare l'interruttore ON/OFF per arrestare l'apparecchio.
  Se si preme il pulsante di blocco (7) mentre l'interruttore ON/OFF è premuto, quest'ultimo viene mantenuto in posizione operativa.
  ■ Rilasciare l'interruttore ON/OFF (8) per spegnere l'apparecchio.

POWERPLUS POWP2030 IT

7.2 Leva avanti/indietro (Fig. 2)

• La leva avanti/indietro (5) consente di impostare la direzione di rotazione del mandrino.
• Per selezionare la rotazione in avanti, rilasciare l'interruttore ON/OFF (8) e premere la leva avanti/indietro verso il lato destro (R) dell'apparecchio. Per selezionare la rotazione inversa, premere la leva verso il lato sinistro (L) dell'apparecchio.

NOTA: cambiando la posizione della leva, assicurarsi che l'interruttore ON/OFF sia stato rilasciato e che il motore sia fermo.

7.3 Velocità variabile (Fig. 3)

Questo apparecchio è dotato di selettore per il controllo della velocità (6) che aumenta la velocità se ruotato nella direzione “+” e la diminuisce se ruotato nella direzione “-”.

7.4 Selettore di modalità perforazione o percussione (Fig. 5)

Il selettore di modalità perforazione e percussione si trova sulla sommità dell'apparecchio.

- Spingere il pulsante del selettore di modalità perforazione/percussione (4) verso il simbolo “1” per selezionare la modalità operativa di percussione.

- Spingere il pulsante del selettore di modalità perforazione/percussione verso il simbolo “” per selezionare la modalità operativa di perforazione.

7.5 Per un corretto utilizzo

- Sostenere l'apparecchio mantenendo il dito indice e il dito medio sull'interruttore ON/OFF (8).

- Quando possibile usare il gruppo secondario impugnatura ausiliaria (3) in modo da controllare meglio l'apparecchio ed evitare di affaticarsi.

- Per le superfici di legno, utilizzare punte elicoidali, punte a spatola, punte a trivella o lame perforanti.

- Per le superfici di metallo, utilizzare punte elicoidali o lame perforanti in acciaio ad alta velocità.

- Per le superfici in muratura quali muri di mattoni, blocchi di calcestruzzo o cemento, ecc., utilizzare punte con estremità al carburo.

- Esercitare una pressione sufficiente a fare avanzare la punta ma senza premere eccessivamente poiché il motore si bloccherebbe e la punta subirebbe danni.

- Esercitare la pressione sempre in linea con la punta.

- Afferrare saldamente l'apparecchio in modo da impedirne la rotazione.

Avvertenza: se il trapano si blocca, rilasciare immediatamente il trigger, allontanare l'apparecchio dal materiale da perforare e individuare le cause dell'arresto. Non premere l'interruttore on/off perché ciò potrebbe danneggiare il motore.

• Per ridurre il rischio di blocco e di rottura della punta nel materiale, ridurre la pressione sull'apparecchio e assecondarne il movimento nella seconda parte della perforazion.
• Mantenere il motore in funzione durante l'estrazione della punta dal foro appena praticato. In tal modo si eviterà che la punta resti incastrata.

8 MANUTENZIONE

• Non fate nessuna operazione mentre l'attrezzo è in movimento.
• Pulite sempre bene l'attrezzo da eventuali scorie.
• Non fate venire a contatto prodotti a base di petrolio con parti in plastica perché potrebbero essere danneggiate.

9 DATI TECNICI

Tensione di rete	230-240V ~ 50 Hz
Potenza assorbita	850W
Velocità in assenza di carico	0-3000 min-1
Mandrino	13 mm
Doppio isolamento	Sì
Frequenza dei colpi	0-48000 colpi/min
Capacità di perforazione max.
Legno	30 mm
Acciaio	13 mm
Calcestruzzo	13 mm

10 RUMORE

I valori delle emissioni rumorose sono stati misurati secondo gli standard vigenti. (K=3)
Livello di pressione acustica LpA	93 dB(A)
Livello di potenza acustica LwA	104 dB(A)

ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A).

Livello di vibrazione

8,4 m/s²

K = 1,5 ~m / s^2

11 GARANZIA

• La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.
• Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all'uso non conforme.
• Si declina ogni responsabilità per eventuali lesioni provocate dall'uso non conforme dell'apparecchio.
• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.
• Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.
• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.
• Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico.
• Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.
• L'accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l'inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.
• I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.
• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l'acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta

POWERPLUS POWP2030 IT

manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).

• Conservare lo scontrino come prova della data d'acquisto.
• L'apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d'acquisto.

12 AMBIENTE

Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma liberarsene in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove esistono impianti adeguati. Consultare l'ente locale o il rivenditore per consigli su raccolta e smaltimento.

13 DICHIARAZIONE DI CONFORMITÀ

Con la presente, VARO – VIC. VAN ROMPUY N.V.. – Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che

Descrizione dell'apparecchio: Trapano battente

Marchio: PowerPlus

Numero articolo: POWP2030

è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all'applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione.

Direttive europee (inclusi eventuali emendamenti fino alla data della firma);

2011/65/EU

2006/42/EC

2014/30/EU

Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma);

EN62841-1:2015

EN62841-2-1:2018

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Il sottoscritto agisce in nome e per conto del CEO della società,
