Producttype	Klopboor
Merk	PowerPlus
Model	POWP2030
Vermogen	850 W
Voedingsspanning	230-240 V ~ 50 Hz
Onbelaste snelheid	0-3000 omw/min
Boorhoudercapaciteit	13 mm
Slagfrequentie	0-48000 slagen/min
Boordiepte hout	30 mm
Boordiepte staal	13 mm
Boordiepte beton	13 mm
Dubbele isolatie	Ja
Toerentalregelaar	Ja, elektronisch
Draairichtingschakelaar	Vooruit/achteruit
Moduskeuze boren/hameren	Ja
Diepteaanslag	Ja, verstelbaar
Extra handgreep	Ja
Continu inschakelblokkering	Ja
Geluidsdrukniveau	93 dB(A)
Geluidsvermogensniveau	104 dB(A)
Trillingen (totale waarde)	8,4 m/s² (K=1,5)
Gewicht (circa)	2,5 kg
Meegeleverde accessoires	Diepteaanslag, extra handgreep, gebruiksaanwijzing
Garantie	2 jaar (productiefouten)

Veelgestelde vragen - POWP2030 PowerPlus

Hoe verander ik de draairichting van de boormachine?

Om de draairichting te veranderen, laat u eerst de aan/uit-schakelaar los. Druk vervolgens de hefboom vooruit/achteruit (5) naar rechts (R) voor vooruit, of naar links (L) voor achteruit. Zorg ervoor dat de motor stilstaat voordat u de hefboom omzet.

Hoe gebruik ik de hamermodus?

De modusknop (4) bevindt zich boven op de boormachine. Om de hamermodus in te schakelen, duwt u de knop naar de stand 'hamer' (hamersymbool). Voor gewoon boren duwt u hem naar de stand 'boren' (boorsymbool). Gebruik de hamermodus voor metselwerk (baksteen, beton).

Hoe stel ik de rotatiesnelheid in?

De snelheid wordt geregeld met de toerentalregelaar (6). Draai deze naar '+' om de snelheid te verhogen, en naar '-' om te verlagen. De snelheid varieert van 0 tot 3000 omw/min onbelast.

Hoe gebruik ik de diepteaanslag?

De diepteaanslag (2) wordt op de extra handgreep gemonteerd. Stel deze in op de gewenste diepte door hem te verschuiven en te vergrendelen. Hiermee boort u gaten van gelijke diepte zonder door te gaan.

Wat is de maximale boorcapaciteit?

De maximale boorcapaciteiten zijn: hout: 30 mm, staal: 13 mm, beton: 13 mm. Gebruik geschikte boren voor elk materiaal.

Hoe installeer ik de extra handgreep?

De extra handgreep (3) wordt op de boormachinekraag geschroefd. Draai hem stevig vast voor een betere controle. Gebruik hem altijd om vermoeidheid te verminderen en de precisie te verbeteren.

Welke veiligheidsmaatregelen zijn essentieel?

Draag altijd een veiligheidsbril en een stofmasker. Gebruik gehoorbescherming omdat het geluid boven 85 dB kan komen. Draag geen loszittende kleding. Haal de stekker uit het stopcontact voordat u aanpassingen doet. Controleer of er geen kabels of leidingen in de muur zitten voordat u boort.

Hoe onderhoud ik de boormachine?

Reinig regelmatig het stof dat zich op het gereedschap ophoopt. Gebruik geen producten op basis van aardolie op kunststof onderdelen. Laat het gereedschap alleen repareren door gekwalificeerd personeel met originele onderdelen.

Wat moet ik doen als de boormachine vastloopt tijdens het boren?

Laat onmiddellijk de aan/uit-schakelaar los. Haal de boormachine weg van het oppervlak en identificeer de oorzaak. Activeer de schakelaar niet herhaaldelijk om schade aan de motor te voorkomen. Verminder de druk bij het hervatten.

Welke accessoires worden meegeleverd met de boormachine?

De boormachine wordt geleverd met: een diepteaanslag, een extra handgreep en de gebruiksaanwijzing. De boorhouder is een snelspanboorhouder zonder sleutel.

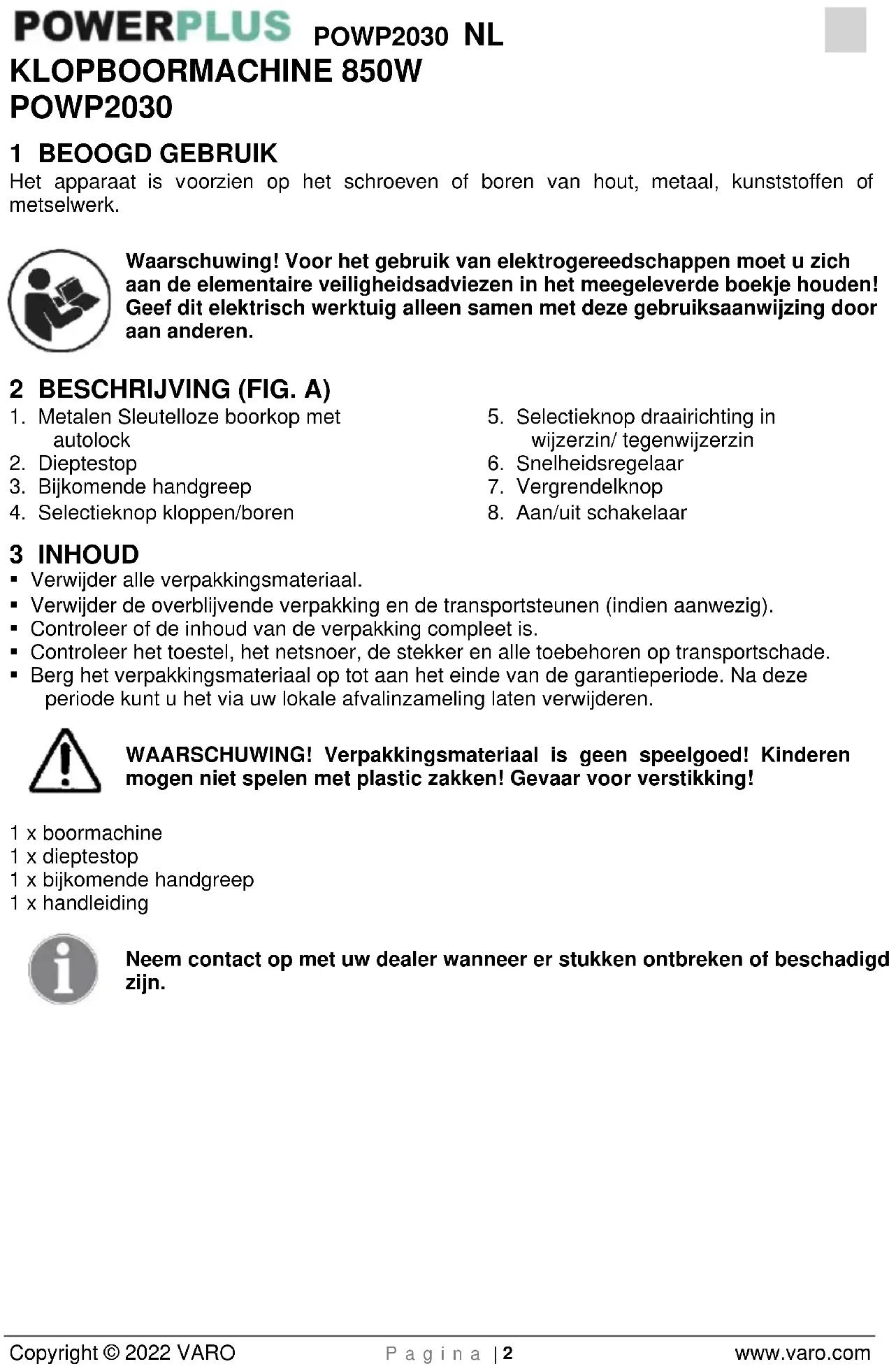

GEBRUIKSAANWIJZING POWP2030 PowerPlus

Het apparaat is voorzien op het schroeven of boren van hout, metaal, kunststoffen of metselwerk.

Waarschuwing! Voor het gebruik van elektrogereedschappen moet u zich aan de elementaire veiligheidsadviezen in het meegeleverde boekje houden! Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Metalen Sleutelloze boorkop met autolock
2. Dieptestop
3. Bijkomende handgreep

4. Selectieknop kloppen/boren

5. Selectieknop draairichting in wijzerzin/ tegenwijzerzin

6. Snelheidsregelaar
7. Vergrendelknop
8. Aan/uit schakelaar

3 INHOUD

■ Verwijder alle verpakkingsmateriaal.
- Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
- Controleer of de inhoud van de verpakking compleet is.
- Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
- Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen.

WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!

1 x boormachine
1 x dieptestop
1 x bijkomende handgreep
1 x handleiding

Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 VERKLARING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Gevaar voor lichamelijk letsel of materiële schade.		Conform de essentiële eisen van de Europese richtlijn(en).
	Voor gebruik de handleiding lezen.		Klasse II - De machine is dubbel geïsoleerd een aardedraad is daarom niet nodig.
	Oogbescherming verplicht.		Het dragen van oorbescherming wordt aangeraden.
	Elektrische producten mogen niet met het huishoudelijk afval worden meegegeven.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

- Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.

- Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.

- Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

- De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

- Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.

- Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.

- Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of

POWERPLUS POWP2030 NL

bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.

• Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.
• Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.
• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.
• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.
• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

- Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het opgegeven vermogensbereik.

- Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.

- Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.

- Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.

- Ga zorgvuldig om met het apparaat. Controleer of de bewegende onderdelen ervan op de juiste manier werken en niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

POWERPLUS POWP2030 NL

• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.

5.5 Service

- Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft.

6 VEILIGHEIDSMAATREGELEN VOOR KLOPBOORMACHINE

• Niet gebruiken in de nabijheid van dampen of brandbare vloeistoffen.
• Gebruik alleen scherpe boren en geschikte schroefbits.
• Haal de stekker uit het stopcontact vóór het instellen en reinigen.
• Bescherm het netsnoer tegen beschadigingen. Olie en zuren kunnen de kabel beschadigen.
• Draag het toestel niet aan zijn netsnoer.
• Haal de stekker niet uit het stopcontact door aan het netsnoer te trekken.
• Zorg er vóór het aansluiten op het net voor dat de bedieningsschakelaar niet vergrendeld is.
• Ontrol de kabel volledig wanneer u een kabelhaspel gebruikt. De sectie van de geleiders moet minimaal 1,5 mm² bedragen.

■ Overbelast de machine niet.

- Zet alle te bewerken stukken voldoende vast.

■ Laat geen kinderen toe.

- Zorg ervoor dat u een stabiele positie inneemt op ladders of stellingen wanneer u met de vrije hand boort.

- Spoor met een leidingdetector de in de muur verborgen leidingen van elektriciteit, water of gas op.

- Draag een veiligheidsbril en een gebruik een stofmasker wanneer het werken stof doet ontstaan.

- Zoek altijd een professionele elektrotechnicus om herstellingen uit te voeren.

- Gebruik enkel originele vervangonderdelen.

- Het geluidsniveau op de werkplek kan de 85 dB(A) overschrijden. In dit geval moeten geluidsbeschermingsmaatregelen worden genomen om de gebruiker te beschermen. Het geluidsniveau dat door dit elektrisch gereedschap wordt geproduceerd is gemeten volgens EN 50114-1.

Bescherm uw oren door het dragen van een gehoorbescherming!

Aangeraden nominale bedrijfsduur: max. 20 minuten bij continuë belasting.

Rustpauze na bedrijfsduur: ca. 5 - 10 minuten.

7 BEDIENING

WAARSCHUWING: Haal altijd de stekker uit het stopcontact vóór u montagewerkzaamheden of onderhoud uitvoert.

POWERPLUS POWP2030 NL

7.1 IN- en UITschakelen (Fig. 1)

• Stop de stekker in een stopcontact.
• Start het gereedschap door de AAN/UIT-trekkerschakelaar (8) in te drukken.
• Laat de AAN/UIT-schakelaar los om het gereedschap te stoppen.
• Wanneer u de vergrendelknop (7) indrukt terwijl de AAN/UIT-schakelaar ingedrukt is, wordt de AAN/UIT-schakelaar in de AAN-stand gehouden.
• Druk nogmaals op de AAN/UIT-schakelaar (8) om dan het gereedschap uit te schakelen.

7.2 Voorwaarts/achterwaarts-hendel (Fig. 2)

• De voorwaarts/achterwaarts-hendel (5) wordt gebruikt om de draairichting van de boorkop in te stellen.
• Om de voorwaartse draairichting te selecteren, laat u de AAN/UIT-schakelaar (8) los en duwt u de voorwaarts/achterwaarts-hendel naar de rechterkant (R) van het gereedschap. Om de achterwaartse draairichting te kiezen, duwt u de hendel naar de linkerkant (L) van het gereedschap.

NOTA: wanneer u de stand van de hendel verandert, moet u er zeker van zijn dat de AAN/UIT-schakelaar werd losgelaten en dat de motor stilstaat.

7.3 Regelbare snelheid (Fig. 3)

Dit gereedschap is uitgerust met een instelwieltje (6) voor de snelheidsregeling. De snelheid verhoogt wanneer u het naar de “+”-richting draait en verlaagt wanneer u het naar de “-”-richting draait.

7.4 Boren/klopboren-keuzeschakelaar (Fig. 4)

De keuzeschakelaar voor het boren of klopboren bevindt zich aan de bovenkant van deze klopboormachine.

• Duw de keuzeschakelaar voor het boren/klopboren (4) in de “T”-stand om voor de klopboorfunctie te kiezen.
• Duw de keuzeschakelaar voor het boren/klopboren in de boorstand "1" om voor het boren te kiezen.

7.5 Correct gebruik van het gereedschap

• Plaats uw wijs- en middenvinger op de AAN/UIT-schakelaar (8).
• Gebruik de hulphandgreep (3) waar mogelijk om extra controle te verwerven en vermoeidheid te voorkomen.
• Gebruik voor hout spiraalboren, speedboren, slangeboren of een gatenzaag.
• Gebruik voor metaal HSS spiraalboren of gatenzagen.
• Gebruik voor metselwerk (zoals stenen, betonblokken, cement, enz.) boren met een carbide punt.
• Oefen genoeg druk uit om de boor in het materiaal te laten boren maar duw niet te hard waardoor de motor stil kan komen te staan of de boor beschadigd kan raken.
• Oefen deze druk altijd uit in dezelfde rechte lijn als de boor.
• Hou de boormachine stevig vast om de neiging tot draaien van de boormachine zelf onder controle te houden.

Waarschuwing: wanneer de boor vastloopt, laat dan onmiddellijk de trekker los, haal de boor uit het werkstuk en zoek de oorzaak van het vastlopen. Probeer niet herhaaldelijk op de schakelaar te duwen omdat dit de motor kan beschadigen.

POWERPLUS POWP2030 NL

• Verminder de druk op de boormachine en laat de boor zachtjes door het laatste stuk van het gat boren om de kans op vastlopen of door het materiaal breken te beperken.
• Laat de motor draaien terwijl u de boor terug uit het boorgat trekt. Dit voorkomt het vastklemmen van de boor.

8 ONDERHOUD

• Voer geen regeling uit, terwijl de boormachine werkt.
  ■ Verwijder alle stof met een penseel of droge lap.
• Gebruik geen agressieve reinigingsmiddelen, zij kunnen de kunststof behuizing beschadigen.

Netspanning	230-240V ~ 50 Hz
Stroomverbruik	850W
Toerental (onbelast)	0-3000 min-1
Capaciteit van de boorkop	13 mm
Dubbel geïsoleerd	Ja
Slagfrequentie	0-48000 min^-1
Max. boorcapaciteit
Hout	30 mm
Staal	13 mm
Beton	13 mm

10 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3)

Geluidsdrukniveau LpA	93 dB(A)
Geluidsvermogenniveau LwA	104 dB(A)

AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling):

8,4 m/s²

K = 1,5 ~m / s^2

11 GARANTIE

• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.
• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

POWERPLUS POWP2030 NL

• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.
• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.
• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.
• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).
• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.

12 MILIEU

Als uw machine na verloop van tijd aan vervanging toe is, geef het dan niet met het huisvuil mee, maar zorg voor een milieuvriendelijke verwerking.

Afval geproduceerd door elektrische machines mag niet behandeld worden als normaal huishoudelijk afval. Zorg voor recycling daar waar passende installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

POWERPLUS POWP2030 NL

13 CONFORMITEITSVERKLARING

VARO – VIC. VAN ROMPUY N.V.. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Klopboormachine

Handelsmerk: POWERplus

Model: POWP2030

voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);

2011/65/EU

2006/42/EC

2014/30/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening);

EN62841-1:2015

EN62841-2-1:2018

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2:2019

EN61000-3-3:2013

Beheerder van de technische documentatie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,
