Produkttyp	Borrhammare
Märke	PowerPlus
Modell	POWP2030
Effekt	850 W
Matningsspänning	230-240 V ~ 50 Hz
Tomgångsvarvtal	0-3000 varv/min
Chuckkapacitet	13 mm
Slagfrekvens	0-48000 slag/min
Borrkapacitet trä	30 mm
Borrkapacitet stål	13 mm
Borrkapacitet betong	13 mm
Dubbelisolerad	Ja
Varvtalsreglering	Ja, elektronisk
Rotationsriktningsomkopplare	Framåt/bakåt
Lägesväljare borrning/slagborrning	Ja
Djupanslag	Ja, justerbar
Extrahandtag	Ja
Fastlåsning av strömbrytare	Ja
Ljudtrycksnivå	93 dB(A)
Ljudeffektnivå	104 dB(A)
Vibrationer (totalt värde)	8,4 m/s² (K=1,5)
Ungefärlig vikt	2,5 kg
Medföljande tillbehör	Djupanslag, extrahandtag, bruksanvisning
Garanti	2 år (tillverkningsfel)

Vanliga frågor - POWP2030 PowerPlus

Hur ändrar man rotationsriktningen på borrmaskinen?

För att ändra rotationsriktning, släpp först strömbrytaren. Tryck sedan spaken för framåt/bakåt (5) åt höger (R) för framåt, eller åt vänster (L) för bakåt. Se till att motorn står stilla innan du växlar spaken.

Hur använder man slagborrningsläget?

Lägesväljaren (4) sitter ovanpå borrmaskinen. För att aktivera slagborrning, tryck knappen till läget 'slagborrning' (hammarsymbol). För vanlig borrning, tryck till läget 'borrning' (borrsymbol). Använd slagborrning för murverk (tegel, betong).

Hur justerar man rotationshastigheten?

Hastigheten styrs av varvtalsreglaget (6). Vrid det i '+' riktning för att öka hastigheten och i '-' riktning för att minska. Tomgångsvarvtalet varierar från 0 till 3000 varv/min.

Hur använder man djupanslaget?

Djupanslaget (2) monteras på extrahandtaget. Ställ in önskat djup genom att skjuta och låsa det. Detta gör att du kan borra hål med jämnt djup utan att överskrida.

Vilken är den maximala borrkapaciteten?

Maximala borrkapaciteter är: trä: 30 mm, stål: 13 mm, betong: 13 mm. Använd borrar anpassade för varje material.

Hur monterar man extrahandtaget?

Extrahandtaget (3) skruvas på borrmaskinens hals. Dra åt det ordentligt för bättre kontroll. Använd det alltid för att minska trötthet och förbättra precisionen.

Vilka säkerhetsåtgärder är viktiga?

Bär alltid skyddsglasögon och dammskyddsmask. Använd hörselskydd eftersom bullret kan överstiga 85 dB. Bär inte lösa kläder. Koppla bort verktyget före justering. Kontrollera att det inte finns kablar eller rör i väggen innan du borrar.

Hur underhåller man borrmaskinen?

Rengör regelbundet damm som samlats på verktyget. Använd inte produkter baserade på petroleum på plastdelar. Låt endast kvalificerad personal reparera verktyget med originaldelar.

Vad gör man om borrmaskinen fastnar under borrning?

Släpp omedelbart strömbrytaren. Ta bort borrmaskinen från ytan och identifiera orsaken. Tryck inte på strömbrytaren upprepade gånger för att undvika skador på motorn. Minska trycket när du återupptar borrningen.

Vilka tillbehör medföljer borrmaskinen?

Borrmaskinen levereras med: ett djupanslag, ett extrahandtag och bruksanvisning. Chucken är en snabbchuck utan nyckel.

BRUKSANVISNING POWP2030 PowerPlus

Bruk alltid hørselvern när maskinen er i bruk!

Anbefalt nominell driftstid: Ca. 20 minutter ved kontinuerlig belastning.

Velgerknappen for boring/slagboring sitter på toppen av denne bormaskinen.

POWERPLUS POWP2030 NO

Produkt: Slagbormaskin

Merke: PowerPlus

Modell: POWP2030

1 AVSEDD ANVÄNDNING....2
2 BESKRIVNING (FIG. A)....2
3 FÖRPACKNINGSINNEHÅLL....2
4 SYMBOLER....3
5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG....3
5.1 Arbetsplatsen....3
5.2 Elektrisk säkerhet 3
5.3 Personlig säkerhet 4
5.4 Varsam skötsel och användning av elektriska verktyg 4
5.5 Service....5
6 YTTERLIGARE SÄKERHETSTIPS FÖR SLAGBORRMASKINER: ..5
7 HANDHAVANDE....5
7.1 Igångsättning och avstängning (Fig. 1)....5
7.2 Rotationsriktningsomkopplare (Fig. 2)....5
7.3 Hastighetsreglage (Fig. 3)....6
7.4 Omkopplare borrning/slagborrning (Fig. 4)....6
7.5 Handhavande 6
8 UNDERHÅLL....6
9 TEKNISKA DATA....6
10 BULLER....7
11 GARANTI....7
12 MILJÖ 7
13 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE......8

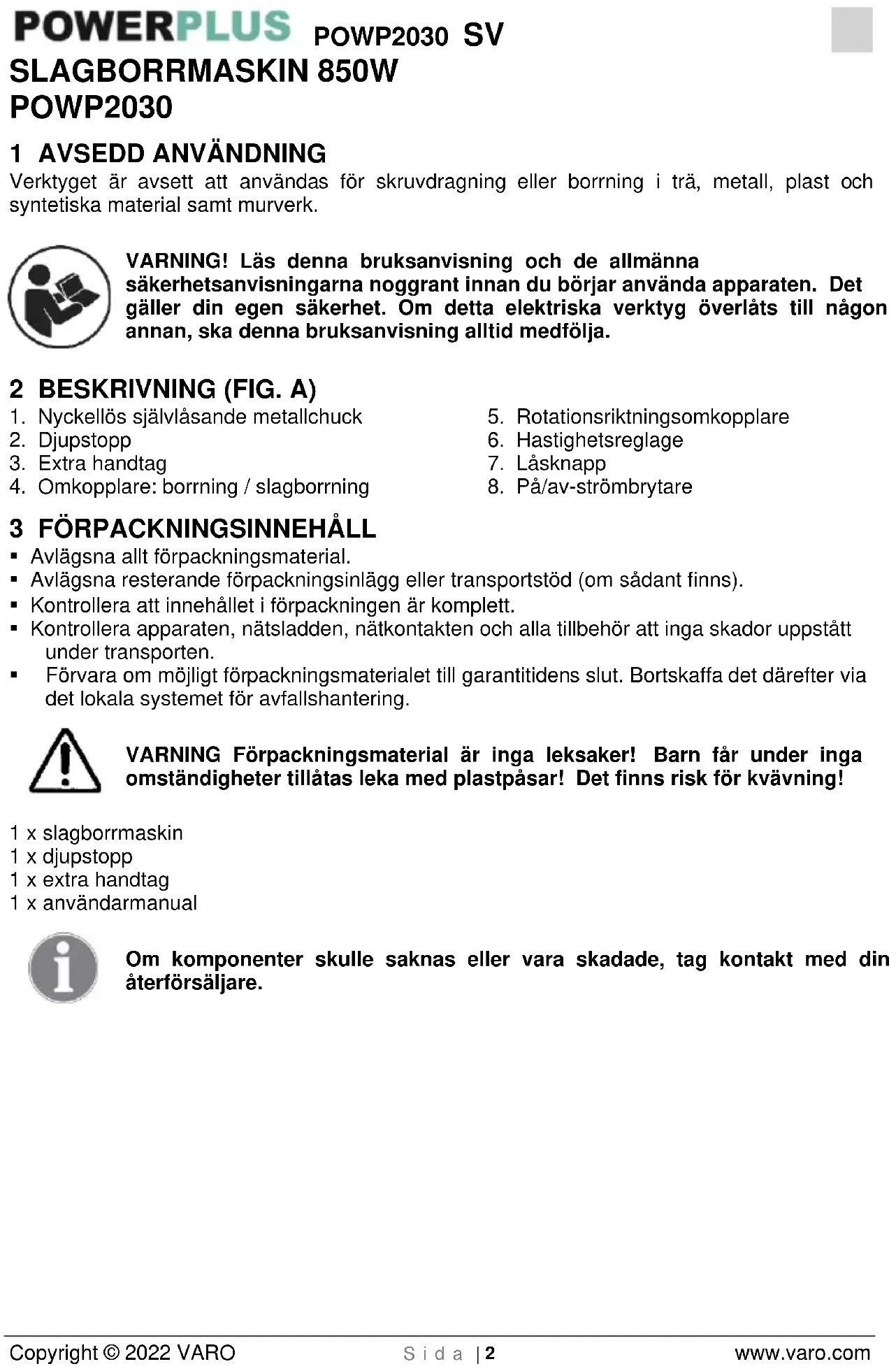

POWERPLUS POWP2030 SV SLAGBORRMASKIN 850W POWP2030

1 AVSEDD ANVÄNDNING

Verktyget är avsett att användas för skruvdragning eller borrning i trä, metall, plast och syntetiska material samt murverk.

WARNING! Läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noggrant innan du börjar använda apparaten. Det gäller din egen säkerhet. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja.

2 BESKRIVNING (FIG. A)

1. Nyckellös självlåsande metallchuck 5. Rotationsriktningsomkopplare
2. Djupstopp 6. Hastighetsreglage
3. Extra handtag 7. Låsknapp
4. Omkopplare: borrning / slagborrning 8. På/av-strömbrytare

• Avlägsna allt förpackningsmaterial.
• Avlägsna resterande förpackningsinlägg eller transportstöd (om sådant finns).
• Kontrollera att innehållet i förpackningen är komplett.
• Kontrollera apparaten, nätsladden, nätkontakten och alla tillbehör att inga skador uppstått under transporten.
• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering.

WARNING Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning!

1 x slagborrmaskin
1 x djupstopp
1 x extra handtag
1 x användarmanual

Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.

4 SYMBOLER

Följande symboler används i bruksanvisningen och/eller på maskinen:

	Anger risk för person- eller maskinskada.		Uppfyller kraven i tillämpliga europeiska direktiv.
	Studera bruksanvisningen före användning.		Maskin klass II – dubbel isolering, jordad kontakt behövs ej.
	Obligatoriskt att bära skyddsglasögon.		Bär hörselskydd
	Elektriska produkter får inte slängas med hushållsavfallet.

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG

Studera noga samtliga säkerhetsvarningar och alla anvisningar. Uraktlåtenhet att följa alla varningar och anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla varningar och instruktioner för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i varningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

5.1 Arbetsplatsen

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.
• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.
• Håll barn och kringstående personer på avständ vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.

• Verktygets nätkontakt måste passa till eluttaget. Nätkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar.
• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.
• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.
• Använd aldrig nätsladden till vad den inte är avsedd för. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur nätkontakten. Håll sladden borta

POWERPLUS POWP2030 SV

från stark värme, olja, skarpa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.

• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.
• Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.
• Använd säkerhetsutrustning och bär alltid skyddsglasögon. Säkerhetsutrustning som andningsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på vad verktyget ska användas till, minskar risken för personskador.
• Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.
• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.
• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.
• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll här, kläder och handskar borta från rörliga delar. Löst åtsittande kläder, smycken och långt här kan fastna i rörliga delar.
• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och att utrustningen används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Varsam skötsel och användning av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som bäst motsvaran det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.
• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.
• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.
• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg är farliga i händerna på oerfarna användare.
• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av dåligt underhållna elektriska verktyg.
• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.
• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

5.5 Service

- Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhet vidmakthålls.

6 YTTERLIGARE SÄKERHETSTIPS FÖR SLAGBORRMASKINER:

- Använd inte maskinen nära ånga eller brandfarliga vätskor.

- Använd endast vassa borrskär och lämpliga skruvborrar.

- Dra ut stickproppen ur uttaget innan varje form av justerings- eller rengöringsarbete.

- Skydda nätkabeln mot alla typer av skador. Oljor och syror kan skada kabeln.

■ Bär inte apparaten i nätkabeln.

- Ryck inte i nätkabeln för att dra ut stickproppen ur uttaget.

- Kontrollera att strömbrytaren inte är låst innan stickproppen sätts i.

- Rulla ut kabeln helt och hållet vid användning av kabeltrumma. Kabelns tvärsnitt skall vara minst 1,5 mm2.

- Överlasta inte maskinen.

- Fäst alla arbetsstycken tillräckligt hårt.

- Låt inte barn ha tillgång till maskinen.

- Kontrollera att du står stadigt på stegen eller byggnadsställningen när borren används på fri hand.

- Lokalisera ledningar med en ledningsdetektor i väggar där el-, vatten- eller gasledningar dragits och inte kan ses med ögat.

- Bär skyddsglasögon och använd andningsskydd vid dammiga arbeten.

- Se alltid till att reparationer utförs av en kvalificerad elektriker.

- Använd endast originalreservdelar.

- Bullernivån på arbetsplatsen kan överstiga 85 dB(A). I så fall måste du vidtaga åtgärder för att skydda användaren mot bullret. Bullret hos detta elverktyg har mätts i enlighet med EN 50114-1.

Använd alltid hörselskydd vid användning av maskinen!

Rekommenderad nominell användningstid: ca 20 minuter vid kontinuerlig belastning.

Vila efter kontinuerlig användning: ca 5 - 10 minuter.

7 HANDHAVANDE

WARNING: Före montering och justeringar, dra alltid stickkontakten ur eluttaget.

7.1 Igångsättning och avstängning (Fig. 1)

■ Sätt stickkontakten i eluttaget.

- lgångsättning: tryck in på/av-strömbrytaren (8).

- Avstängning: släpp upp på/av-strömbrytaren.

- För kontinuerlig drift: tryck in låsknappen (7) medan på/av-strömbrytaren hålls intryckt.

- För avstängning vid kontinuerlig drift: tryck in och släpp upp på/av-strömbrytaren.

7.2 Rotationsriktningsomkopplare (Fig. 2)

- Rotationsriktningsomkopplaren (5) används för att ställa om chuckens rotationsriktning.

- För rotation medurs: släpp upp på/av-strömbrytaren (8), vänta tills motorn stannat helt och skjut rotationsriktningsomkopplaren åt höger (R). För rotation moturs: skjut omkopplaren åt vänster (L).

7.3 Hastighetsreglage (Fig. 3)

Borrmaskinen har ett hastighetsreglage (6) som medger steglös inställning av rotationshastigheten: för högre hastighet vrid reglaget i "+"-riktningen, för lägre hastighet i "-"-riktningen.

7.4 Omkopplare borrning/slagborrning (Fig. 4)

Omkopplaren mellan borrning och slagborrning sitter ovanpå borrmaskinen.

• För slagborrning: skjut omkopplaren (4) till "T"-läget.
• För rotationsborrning utan slagfunktion: skjut omkopplaren till “-läget.

7.5 Handhavande

• Håll borrmaskinen med pek- och långfingret på på/av-strömbrytaren (8):
• Använd alltid extrahandtaget (3) när så är möjligt för att få största möjliga kontroll över borrmaskinen och förebygga trötthet.
• Vid borrning i trä kan spiralborr, centrumborr, träspiralborr eller hålsåg användas.
• Vid borrning i metall kan snabbstålsborr eller hålsåg användas.
• Vid borrning i murverk som tegel, lättbetong, cement, etc. kan hårdmetallborr användas.
• Utöva tillräckligt tryck för att borret ska bita men tryck inte så hårt att motorns varvtal minskar eller borret riskerar att skadas.
• Var noga med att utöva trycket på borren i linje med borret.
• Håll stadigt i borrmaskinen för att motverka borrets vridkraft.

Varning: Om borret kör fast, släpp omedelbart upp på/av-strömbrytaren, avlägsna borrmaskinen från borrstället och undersök orsaken till fastkörningen. Tryck inte på och av på strömbrytaren eftersom detta kan skada motorn.

• För att minska risken för fastkörning och att borret skadar materialet när det bryter igenom, minska trycket på borren vid borning av sista delen av hålet.
• Låt motorn gå medan borret dras ur borrhålet. Detta hjälper till att förhindra att borret kör fast.

8 UNDERHÅLL

Försök inte göra några justeringar medan verktyget är igång.

Rengör från alla pulver- och smutsansamlingar med en borste eller torr trasa.

Låt inte petroleumbaserade produkter komma i kontakt med maskinens plastiska delar, då de innehåller kemikalier som kan skada, försvaga eller förstöra plaster.

9 TEKNISKA DATA

Nätspänning	230-240V ~ 50 Hz
Strömförbrukning	850W
Obelastat varvtal	0-3000 v/min
Chuckkapacitet	13 mm
Dubbelt isolerad	Ja
Slagfrekvens	0-48000 slag/min
Borrkapacitet
Trä	30 mm

Stål 13 mm

Betong 13 mm

10 BULLER

Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3)

Ljudtrycksnivå LpA	93 dB(A)
Ljudeffektnivå LwA	104 dB(A)

OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A).

aw (Vibration)

8,4 m/s²

K = 1,5 ~m / s^2

11 GARANTI

- Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.

- Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.

- Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.

- Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.

- Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.

- Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.

- Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.

- Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätpänning. Denna uppräkning gör inte anspråk på att vara fullständig.

- Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.

- Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.

- Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade,...)

- Inköpskvittot måste sparas som bevis för inköpsdatum.

- Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

12 MILJÖ

Uttjänad maskin som behöver bytas ut får inte kastas i hushållsavfallet. Den måste deponeras på miljövänligt sätt.

Avfallsprodukter från elektrisk utrustning får inte kastas i hushållsavfallet. Återvinn det som går. Kontakta den lokala avfallscentralen eller din återförsäljare för råd om avfallsbehandling.

VARO – VIC. VAN ROMPUY N.V.. – Joseph Van Instraat 9 – BE2500 Lier – Belgien, deklarerar härmed att,

Produkt: Slagborrmaskin

Varumärke: POWERplus

Modell: POWP2030

överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet);

2011/65/EU

2006/42/EC

2014/30/EU

Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet);

EN62841-1:2015

EN62841-2-1:2018

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertecknad agerar på uppdrag av företagets VD,

Philippe Vankerkhove

Tillämpningsansvarig - Registrerings- och regelfrågor
