POWP2030 - Bormașină PowerPlus - Manual de utilizare gratuit

Tip produs	Mașină de găurit cu percuție
Marcă	PowerPlus
Model	POWP2030
Putere	850 W
Tensiune de alimentare	230-240 V ~ 50 Hz
Turație de mers în gol	0-3000 rotații/min
Capacitate mandrin	13 mm
Frecvență de percuție	0-48000 lovituri/min
Capacitate de găurire lemn	30 mm
Capacitate de găurire oțel	13 mm
Capacitate de găurire beton	13 mm
Izolație dublă	Da
Variator de viteză	Da, electronic
Inversor de sens	Înainte/înapoi
Selector mod găurire/percuție	Da
Opritor de adâncime	Da, reglabil
Mâner auxiliar	Da
Blocare întrerupător în continuu	Da
Nivel de presiune acustică	93 dB(A)
Nivel de putere acustică	104 dB(A)
Vibrații (valoare totală)	8,4 m/s² (K=1,5)
Greutate aproximativă	2,5 kg
Accesorii furnizate	Opritor de adâncime, mâner auxiliar, manual de utilizare
Garanție	2 ani (defecte de fabricație)

Întrebări frecvente - POWP2030 PowerPlus

Cum se schimbă sensul de rotație al mașinii de găurit?

Pentru a schimba sensul de rotație, eliberați mai întâi comutatorul pornire/oprire. Apoi împingeți maneta de mers înainte/înapoi (5) spre dreapta (R) pentru mers înainte, sau spre stânga (L) pentru mers înapoi. Asigurați-vă că motorul este oprit înainte de a comuta maneta.

Cum se utilizează modul de percuție?

Selectorul de mod (4) se află pe partea superioară a mașinii de găurit. Pentru a activa percuția, împingeți butonul în poziția 'percuție' (simbol ciocan). Pentru găurire simplă, împingeți-l în poziția 'găurire' (simbol burghiu). Utilizați percuția pentru zidărie (cărămidă, beton).

Cum se reglează turația de rotație?

Viteza este controlată de butonul de reglare a vitezei (6). Rotiți-l în sensul '+' pentru a crește viteza, și în sensul '-' pentru a o reduce. Viteza variază de la 0 la 3000 rotații/min în gol.

Cum se utilizează opritorul de adâncime?

Opritorul de adâncime (2) se montează pe mânerul auxiliar. Reglați-l la adâncimea dorită glisându-l și blocându-l. Acest lucru permite găurirea găurilor de adâncime uniformă fără a depăși.

Care este capacitatea maximă de găurire?

Capacitățile maxime de găurire sunt: lemn: 30 mm, oțel: 13 mm, beton: 13 mm. Utilizați burghie adaptate fiecărui material.

Cum se instalează mânerul suplimentar?

Mânerul auxiliar (3) se înșurubează pe colierul mașinii de găurit. Strângeți-l ferm pentru un control mai bun. Utilizați-l sistematic pentru a reduce oboseala și a îmbunătăți precizia.

Ce măsuri de siguranță sunt esențiale?

Purtați întotdeauna ochelari de protecție și o mască antipraf. Utilizați protecții auditive deoarece zgomotul poate depăși 85 dB. Nu purtați haine largi. Deconectați scula înainte de orice reglare. Verificați absența cablurilor sau conductelor în perete înainte de a găuri.

Cum se întreține mașina de găurit?

Curățați regulat praful acumulat pe sculă. Nu utilizați produse pe bază de petrol pe părțile din plastic. Reparați scula doar de personal calificat cu piese originale.

Ce trebuie făcut dacă mașina de găurit se blochează în timpul găuririi?

Eliberați imediat comutatorul pornire/oprire. Scoateți mașina de găurit de pe suprafață și identificați cauza. Nu acționați întrerupătorul repetat pentru a evita deteriorarea motorului. Reduceți presiunea la reluare.

Ce accesorii sunt furnizate cu mașina de găurit?

Mașina de găurit este livrată cu: un opritor de adâncime, un mâner auxiliar și manualul de utilizare. Mandrina este o mandrină cu strângere automată fără cheie.

MANUAL DE UTILIZARE POWP2030 PowerPlus

5.1 Zona de lucru ....3
5.2 Siguranța electrică....3
5.3 Siguranța personală....4
5.4 Utilizarea și întreținerea aparatului electric....4
5.5 Service....5

6 SFATURI SUPLIMENTARE DE SIGURANTĂ PENTRU MAŞINA DE GĂURIT CU PERCUȚIE....5

7 MOD DE UTILIZARE....5
7.1 Pornirea și oprirea (Fig. 1)....5
7.2 Maneta înainte / înapoi (fig. 2)......5
7.3 Turația variabilă (fig. 3)....6
7.4 Selectorul de mod găurire și găurire cu percuție (4) 6
7.5 Pentru functionarea corespunzătoare 6
8 ÎNTRETINEREA 6
9 DATE TEHNICE 6
10 ZGOMOT 7
11 GARANTIE 7
12 MEDIU 8
13 DECLARATIE DE CONFORMITATE....8

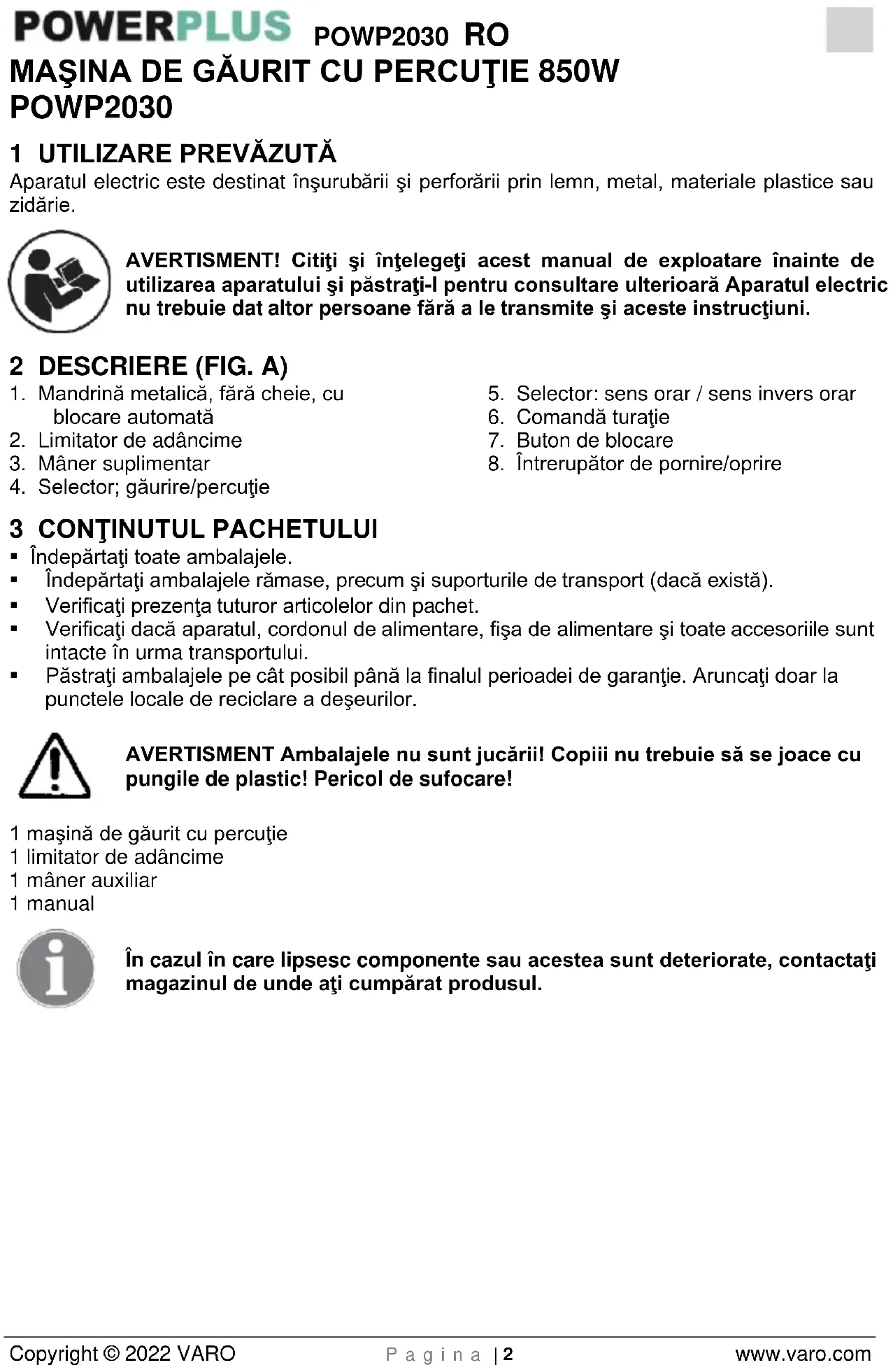

MAŞINA DE GĂURIT CU PERCUȚIE 850W POWP2030

1 UTILIZARE PREVĂZUTĂ

Aparatul electric este destinat înșurubării și perforării prin lemn, metal, materiale plastice sau zidărie.

AVERTISMENT! Citiți și înțelegeți acest manual de exploatare înainte de utilizarea aparatului și păstrați-l pentru consultare ulterioară Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A)

1. Mandrină metalică, fără cheie, cu blocare automată
2. Limitator de adâncime
3. Mâner suplimentar

4. Selector; găurire/percutie

5. Selector: sens orar / sens invers orar

6. Comandă turație
7. Buton de blocare
8. Întrerupător de pornire/oprire

3 CONTINUTUL PACHETULUI

• Îndepărtați toate ambalajele.
• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
  ■ Verificati prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungile de plastic! Pericol de sufocare!

1 maşină de găurit cu percuție
1 limitator de adâncime
1 mâner auxiliar
1 manual

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual și sau pe mașină se folosesc următoarele simboluri:

	Semnifică risc de rănire sau de deteriorare a aparatului.		În conformitate cu cerințele esențiale ale Directivelor europene.
	Citiți manualul înainte de utilizare.		Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare.
	Kötelező a védőszemüveg használata.		Purtați întotdeauna elemente de protecție auditivă.
	Produsele electrice nu trebuie eliminate împreună cu gunoiul menajer.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATELE ELECTRICE

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea tuturor avertismentelor și a instrucțiunilor poate duce la electrocutare, incendiu și/sau rănirea gravă. Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară. Termenul „aparat electric” folosit în cadrul avertismentelor se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile aglomerate și întunecate favorizează accidentele.
• Nu utilizati aparatele în spații cu atmosferă explozivă, cum ar fi în prezența lichidelor inflamabile, gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alti privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

• Fișele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel fișa. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Fișele și prizele nemodificate reduc riscul de electrocutare mortală.
• Evitați contactul cu suprafețe împământate sau legate la masă, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.
• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.

POWERPLUS POWP2030 RO

• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare.
• Când aparatul funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare.
• Dacă trebuie folosit aparatul în medii umede, utilizați o priză protejată cu disjuncor bipolar. Folosirea unui disjuncor bipolar reduce riscul de electrocutare.

5.3 Siguranța personală

• Aveti grijă la ce lucrați și folositi-vă simțul practic atunci când lucrați cu aparatul electric. Nu folositi un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
• Utilizați echipament de siguranță. Purtați întotdeauna elemente de protectie pentru ochi. Echipamentul de siguranță cum ar fi masca de praf, încăltămintea de siguranță împotriva alunecării, casca dură sau protectiile auditive folosite indiferent de condiții reduc rănirile.
• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectat înainte de a băga în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.
• Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de părțile în mișcare. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în miscare.
• Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Utilizarea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Folosiți aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric vă va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.
• Nu folositi aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.
• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul. Astfel de măsuri de prevenire reduc riscul de a porni accidental aparatul electric.
• Depozitați aparatul departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele sunt periculoase dacă sunt folosite de persoane neinstruite.
• Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de utilizare. Multe accidente sunt cauzate de aparate electrice prost întretinute.
• Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, se blochează mai greu și sunt mai usor de controlat.
• Utilizați aparatul, accesoriiile și lamele etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Utilizați aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

5.5 Service

- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb identice. Astfel, se va păstra siguranța în funcționare a aparatului.

6 SFATURI SUPLIMENTARE DE SIGURANTĂ PENTRU MAŞINA DE GĂURIT CU PERCUTIE

• A nu se folosi în preajma vaporilor de apă sau a lichidelor inflamabile.
• Utilizați doar vârfuri ascuțite și vârfuri de înșurubat corespunzătoare.
• Scoateți din priză fișa pentru orice operațiune de reglare sau curățare.
  ■ Protejati de orice fel de deteriorare cablul de alimentare. Uleiurile și acizii pot deteriora cablul.
• Nu transportați dispozitivul ținând de cablul de alimentare.
• Nu scoateți fișa din priză trăgând de cablu de alimentare.
  Înainte de a băga în priză fișa verificați să nu fie blocat comutatorul de acționare.
• Dacă utilizați tamburi de cablu, desfășurați complet cablul. Secțiunea transversală minimă a cablului trebuie să fie de minim 1,5 mm2.
• Nu suprasolicitați maçina.
• Fixați bine toate piesele de prelucrat, pentru a fi procesate suficient.
• Nu permiteți accesul copiilor la aparat.
• Asigurați-vă că aveți o poziție sigură pe scară sau schele atunci când utilizați cu mâna liberă aparatul.
• Dacă nu pot fi observate cu ochiul liber, localizați cu un detector de conducte și cabluri toate conductele de energie electrică, gaz și apă din pereti.
• Purtați ochelari de protectie și o mască de praf la operațiunile generatoare de praf.
• Solicitați întotdeauna ajutorul unui electrician calificat pentru efectuarea reparațiilor.
• Utilizați numai piese de schimb originale.
• Nivelul de zgomot la locul de muncă ar putea depăși 85 dB(A). În acest caz, trebuie luate măsuri de protectie a utilizatorului contra zgomotului. Zgomotul produs de aparatul electric a fost măsurat conform EN 50114-1.

Purtați întotdeauna căști antifonice în timpul funcționării mașinii!

Durată de funcționare nominală recomandată: aprox. 20 de minute la sarcină permanentă.

Oprise după utilizare permanentă: aprox. 5-10 min.

7 MOD DE UTILIZARE

AVERTISMENT: Înainte de montare și de reglare, scoateți întotdeauna stecărul din priză.

7.1 Pornirea și oprirea (Fig. 1)

• Conectați cordonul la priză.
• Pentru pornirea uneltei, apăsați pe întrerupătorul de pornire / oprire (8).
• Eliberați întrerupătorul de pornire/oprire pentru a opri unealta.
• Dacă apăsați butonul de blocare (7) în timp ce este apăsat întrerupătorul de pornire/oprire, acesta din urmă va fi menținut în poziția de funcționare.
• Eliberați întrerupătorul de pornire/oprire (8) pentru a opri unealta.

7.2 Maneta înainte / înapoi (fig. 2)

- Maneta înainte/înapoi (5) se utilizează pentru a stabili direcția de rotație a mandrinei.

POWERPLUS POWP2030 RO

- Pentru a selecta direcția înainte, eliberați întrerupătorul de pornire/oprire (8) și apăsați maneta înainte/înapoi către partea dreaptă (R) a uneltei. Pentru a selecta rotația inversă, apăsați maneta către partea stângă (L) a uneltei.

NOTĂ: La modificarea poziției uneltei, asigurați-vă că întrerupătorul de pornire/oprire este eliberat și că motorul nu funcționează.

7.3 Turația variabilă (fig. 3)

Aparatul are o rotiță pentru reglarea turației (6) de la care se obține o turație mai mare prin rotire în poziția „+” și mai mică prin rotirea la poziția „-”

7.4 Selectorul de mod găurire și găurire cu percuție (4)

Selectorul se află în partea de sus a maşinii.

• Împingeti selectorul modului de găurire/găurire cu percuție (4) în poziția „T” pentru a selecta modul de găurire cu percuție.
• Împingeti selectorul modului de găurire/găurire cu percuție (4) în poziția „,” pentru a selecta modul găurire.

7.5 Pentru functionarea corespunzătoare

• Tineți mașina cu primele două degete pe întrerupătorul de pornire/oprire (8).
• Utilizați subansamblul mânerului auxiliar (3) ori de câte ori este posibil, pentru a controla mai bine unealta și pentru a evita oboseala.
• Pentru lemn, utilizati burghie elicoidale, burghie „spadă”, sfredel sau freze.
• Pentru metal, utilizati burghie elicoidale pentru turație mare sau freze.
• Pentru zidărie (cărămidă, beton, ciment, etc.), utilizati burghie cu vârf de carbid.
• Apăsați suficient pentru ca burghiul să prindă, dar nu excesiv, pentru a evita blocarea motorului sau deteriorarea burghiului.
• Apăsați întotdeauna în linie dreaptă cu burghiul.
• Tineți cu fermitate mașina, pentru a controla răsucirea acesteia.

Avertisment: În caz de blocare a burghiului, eliberați imediat întrerupătorul și scoateți burghiul din material pentru a stabili cauza blocării.

Nu porniți și nu opriți mașina, acest lucru ar putea deteriora motorul.

• Pentru a minimiza riscul de blocare bruscă și de străpungere a materialului, reduceți presiunea aplicată mașinii și reduceți presiunea burghiului aplicată la ultima parte a găurii.
• Lăsați motorul să funcționeze în timp ce trageți burghiul afară din gaură. Astfel se evită blocarea.

8 ÎNTRETINEREA

Nu încercați să faceți modificări în timpul utilizării aparatului.

Curățați praful strâns cu o perie sau cu o cârpă uscată.

Nu permiteți intrarea în contact a produselor pe bază de petrol cu piesele din material plastic, deoarece conțin substanțe chimice care ar putea deteriora, slăbi sau distruge plasticul.

9 DATE TEHNICE

Tensiunea de alimentare	230-240V ~ 50 Hz
Putere consumată	850W
Turație de mers în gol	0-3000 min-1
Capacitate mandrină	13 mm

POWERPLUS POWP2030 RO

Dublă izolare	Da
Frecvența de percuție	0-48000 loviri pe minut
Capacitate maximă de găurire
Lemn	30 mm
Oțel	13 mm
Beton	13 mm

10 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K = 3)

Nivel de presiune acustică LpA	93 dB(A)
Nivel de putere acustică LwA	104 dB(A)

ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă.

aw (Vibratie):

8,4 m/s2

K = 1,5 ~m / s^2

11 GARANTIE

• Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.
• Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanției.
• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.
• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
• Puteti obține întotdeauna mai multe informații, apelând numărul de telefon [phone].
• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.
• Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.
• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.
• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.
• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, ...)
  Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.
• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

POWERPLUS POWP2030 RO

12 MEDIU

În cazul în care mașina trebuie înlocuită după utilizare prelungită, nu o aruncați laolaltă cu gunoiul menajer, ci eliminați-o într-un mod sigur pentru mediu. Deșeurile produse de părți ale mașinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclați atunci când există această posibilitate. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.

13 DECLARATIE DE CONFORMITATE

VARO - VIC. VAN ROMPUY N.V.. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că

produsul: Maşină de găurit cu percuție marcă de comerț: POWERplus model: POWP2030

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii); 2011/65/EU 2006/42/EC 2014/30/EU

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii);

EN62841-1:2015
EN62841-2-1:2018
EN55014-1:2017
EN55014-2:2015
EN IEC 61000-3-2:2019
EN61000-3-3:2013

Persoana care păstrează documentația tehnică : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,
