NÁVOD NA OBSLUHU IND. 25 E Güde

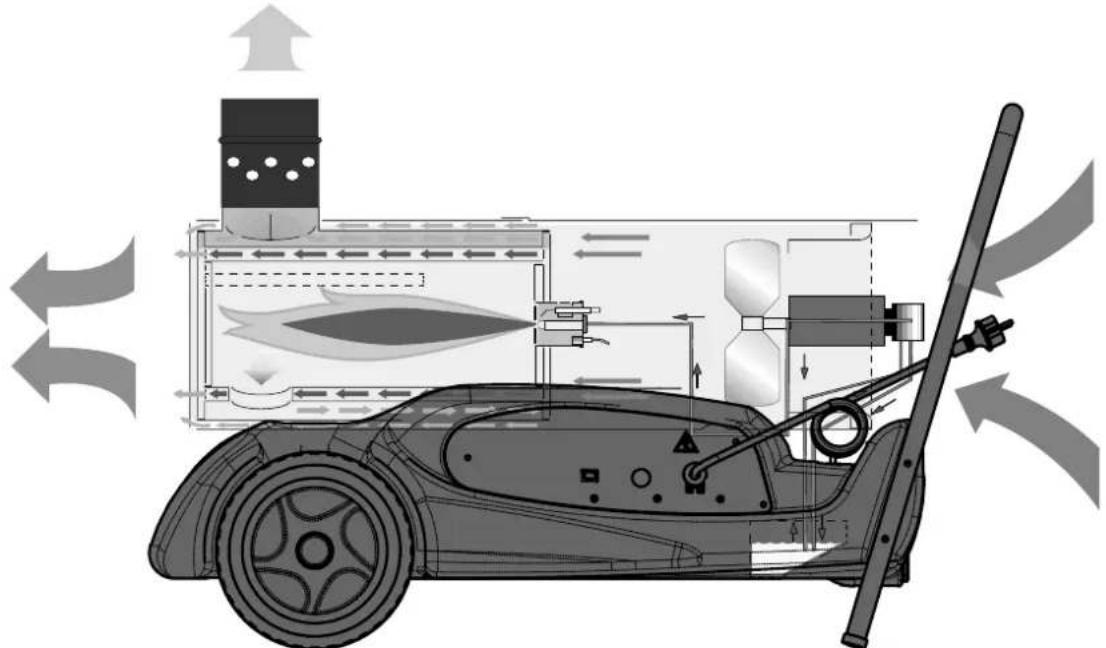

Model DI je ohrievač s odvádzaním spalín. Toto zariadenie je vybavené výmenníkom tepla a umožňuje oddeľovanie produktov spaľovania od ohriatého vzduchu. Do miestnosti sa tak dostáva prúd čistého horúceho vzduchu a spaliny sú odvádzané von. Ohrievacie zariadenia obidvoch sérií:DI boli skonštruované v súlade s platnými bezpečnostnými normami a normami kvality a sú vybavené zabezpečeniami zaručujúcimi použitie v nepretržitej prevádzke a zároveň minimalizujúcimi úroveň hluku. Dôsledne zvolené vybraté výrobné materiály zabezpečujú dlhé a bezporuchové fungovanie.

ZÁKLADNÉ BEZPEČNOSTNÉ

PREDPISY POUČENIE! DÔLEŽITÉ UPOZORNENIE ! Odporúčame dôkladne a s porozumením si prečítať tento návod na obsluhu skôr ako pristúpite k montáži a uvedeniu ohrievača do prevádzky alebo k opravám. Nesprávne použitie ohrievača môže spôsobiť vážne úrazy a dokonca aj smrť v dôsledku popálenia, požiaru, výbuchu, zasiahnutia elektrickým prúdom alebo otrávenia oxidom uhoľnatým. VÝSTRAHA ! Otrava oxidom uhoľnatým môže byť smrteľná Otrava oxidom uhoľnatým. Prvé príznaky otravy oxidom uhoľnatým pripomínajú príznaky chrípky: silné bolesti hlavy, nevoľnosť a napínanie na zvracanie. Otrava môže byť spôsobená nesprávnym fungovaním ohrievača. Okamžite je nutné vyjsť na vzduch! Nutná je oprava ohrievača. Niektoré osoby sú viac náchylné na otravu oxidom uhoľnatým, napríklad tehotné ženy, osoby trpiace chorobami srdca, pľúc alebo anémiou, osoby pod vplyvom alkoholu alebo ľudia žijúci vo väčších nadmorských výškach. Nevyhnutné je prečítať si a porozumieť všetky upozornenia uvedené v tomto návode a uchovať ich pre použitie v budúcnosti. Tento návod na obsluhu je príručkou bezpečného a správneho používania ohrievača.

• Používaním výlučne vykurovacieho oleja č.1 predídete riziku požiaru alebo výbuchu. V žiadnom prípade nepoužívajte benzín, iné ropné produkty, syntetické rozpúšťadlá, alkohol alebo iné vysoko horľavé palivá.

• Dopĺňanie palivovej nádrže: a) Osoby zodpovedné za dopĺňanie paliva do ohrievača musia byť zaškolené a podrobne oboznámené s pokynmi výrobcu a tiež všeobecnými zásadami bezpečného dopĺňania palivovej nádrže. b) Používajte výlučne palivo uvedené v identifi kačnej tabuľke ohrievača. c) Pred dopĺňaním paliva zahaste všetky plamene vrátane hlavného a počkajte, kým sa ohrievač ochladí. d) Za účelom doplnenia paliva skontrolujte všetky palivové prívody a prípojky vzhľadom na možnosť pretekania. Každý únik paliva musí byť odstránený ešte pred ďalším použitím ohrievača. e) V žiadnom prípade neprechovávajte vo vnútri budovy v blízkosti ohrievača väčšie množstvo paliva ako jednodňovú zásobu. Nádrže s palivom musia byť umiestnené v samostatnej budove. f) Všetky nádrže s palivom sa musia nachádzať v miestnosti v minimálnej vzdialenosti od ohrievača, vodíkovo-kyslíkových horákov, zváracích prístrojov a podobných zdrojov vznietenia (výnimkou je palivová nádrž, ktorá je súčasťou ohrievača). g) Podľa možnosti palivo musí byť prechovávané v miestnostiach, ktorých podlaha neumožňuje prenikanie paliva alebo súvislé kvapkanie paliva na roznášajúce sa plamene, ktoré môžu byť príčinou požiaru. h) Palivo musí byť prechovávané v súlade s aktuálne platnými predpismi.

• V žiadnom prípade nesmie byť ohrievač používaný v miestnostiach, kde sa nachádza benzín, rozpúšťadlá do farieb a lakov alebo iné vysoko horľavé látky.

• Pri používaní zariadenia musia byť dodržané všetky miestne predpisy a platné normy.

• Ohrievače používané v blízkosti impregnovanej celtoviny, plátna alebo podobných prikrývacích materiálov musia byť umiestnené v bezpečnej vzdialenosti. Odporúča sa používať na prikrývanie materiály ohňovzdorné. Uvedené prikrývacie materiály je potrebné bezpečne pripevniť tak, aby sa predišlo k ich zapáleniu alebo narušeniu prevádzky ohrievača v dôsledku vyvolania vzduchových prúdov.

• Ohrievač môže byť používaný výhradne len v miestnostiach, kde sa nenachádzajú vysoko horľavé výpary alebo nedochádza tam k vysokej koncentrácii prachu.

• Ohrievač môže byť pripojený výlučne do zdroja elektrického prúdu s napätím a frekvenciou podľa menovitej tabuľky každého modelu.

• Používať sa môže výhradne len trojkolíkový uzemnený predlžovací kábel

• Ohrievač počas prevádzky alebo keď je horúci musí byť umiestnený na rovnom a stabilnom povrchu, predíde sa tým nebezpečenstvu požiaru.

• Pri premiestňovaní alebo počas skladovania je dôležité ohrievač udržiavať vo vodorovnej polohe, aby sa zabránilo unikaniu paliva.

• Ohrievač vybavený termostatom sa môže spustiť do chodu samočinne v každej chvíli.

• Ohrievač sa nesmie používať v obytných izbách a spálňach.

• Nikdy nesmie byť blokované nasávanie vzduchu (vzadu) alebo výfuk (vpredu).

• Ohrievač sa nesmie posúvať, premiestňovať, plniť palivom alebo opravovať, keď je v činnosti, je horúci alebo je pripojený do elektrického prúdu.

Pred spustením generátora, tzn. pred jeho zapojením do elektrickej siete je potrebné skontrolovať, či sa zhodujú parametre elektrického zdroja z údajmi na menovitej tabuľke. POZOR! Sieť elektrického napájania musí mať uzemnenie a diferenciálny magnetometrický vypínač. Elektrická zástrčka generátora môže byť pripojená len do zásuvky vybavenej sekčným vypínačom. Pre spustenie zariadenia do chodu je potrebné:

• nastaviť vypínač do polohy ON, čím sa zapne ventilátor a po niekoľkých sekundách sa začne spaľovanie. Pri prvom použití prístroja alebo po úplnom vyprázdnení olejovej sústavy môže nastať oneskorenie v prítoku oleja do trysky, čo vyvolá reakciu signalizácie kontroly horenia plameňa, ktorá vypne generátor. V takomto prípade počkajte 1 minútu a stlačte tlačidlo manuálneho spúšťania a zariadenie sa spustí znovu. Ak ani potom sa zariadenie nespustí do chodu, postupujte nasledovne:

1. Skontrolujte či je v nádrži dostatok oleja.

2. Stlačte tlačidlo manuálneho spúšťania.

3. Ak sa generátor neuvedie do chodu, hľadajte vysvetlenie

v časti PRÍPADNÉ ZÁVADY VYPÍNANIE Zariadenie vypnete z prevádzky posunutím vypínača do polohy „0“. Plameň zhasne a ventilátor sa bude naďalej otáčať pokým sa úplne neochladí spaľovacia komora.

BEZPEČNOSTNÉ ZARIADENIA

Generátor je vybavený elektronickým systémom kontroly horenia plameňa. Ak tento systém zaznamená jednu alebo niekoľko nepravidelností prevádzky zablokuje prístroj a rozsvieti sa kontrolka manuálneho spúšťania. Ak sa generátor prehreje, termostat preruší prísun paliva. Termostat sa zapne znova automaticky, keď teplota v spaľovacej komore klesne na minimálnu prípustnú hodnotu. Pred opätovným spustením generátora zistite príčinu, ktorá spôsobila prehriatie (napr. upchatie otvoru nasávavania alebo prúdenia vzduchu, či vypnutie ventilátora). Odznova zariadenie spustíte stlačením tlačidla manuálneho spúšťania. Zopakujte činnosti podľa časti UVEDENIE DO CHODU

DOPRAVA A PRENÁŠANIE

POZOR! Pred prenášaním prístroja je potrebné vypnúť ohrievač (pozri pokyny v predošlej časti), odpojiť ho od elektrického prúdu vytiahnutím zástrčky zo zásuvky a počkať až sa ochladí generátor. Pred prenášaním alebo dvíhaním generátora sa presvedčte, či je správne uzavretá palivová nádrž. Generátor môže byť v prenosnej verzii vybavený kolieskami alebo môže byť zavesený na nosnej konštrukcii s pripevňovacími lanami a reťazami. V prvom prípade stačí uchopiť za držiak a prístroj presunúť na kolieskach. V druhom prípade je potrebné použiť zdvižný vozík alebo podobné zariadenie.

Aby prístroj správne fungoval je potrebné pravidelne čistiť: spaľovaciu komoru, horák a ventilátor. POZOR! Pred začatím akejkoľvek činnosti spojenej s údržbou prístroja je potrebné vypnúť ohrievač (pozri pokyny v predošlej časti), odpojiť ho od elektrického prúdu vytiahnutím zástrčky zo zásuvky a počkať až sa ochladí generátor. Po každých 50 hodinách prevádzky prístroja je potrebné:

• Vybrať vložku fi ltra a očistiť ju čistým olejom.

• Zložiť vonkajší kryt cylindra a vyčistiť ho zvnútra ako aj očistiť lopatky ventilátora.

• Skontrolovať stav káblov a kontaktov vysokého napätia na elektródach.

• Odmontovať horák a vyčistiť jeho časti, očistiť elektródy a nastaviť ich správnu vzdialenosť (časť 8 – schéma nastavenia elektród). POZOR! Pred prenášaním prístroja je potrebné vypnúť ohrievač (pozri pokyny v predošlej časti), odpojiť ho od elektrického prúdu vytiahnutím zástrčky zo zásuvky a počkať až sa ochladí generátor.

Ventilátor sa neotáča a plameň sa nezapaľuje

1. Výpadok elektrického prúdu.

2.Spálené alebo poškodené vinutie elektromotora 1a. Skontrolujte vlastnosti elektroinštalácie (230V – 1 – 50Hz. 1b. Skontrolujte polohu a funkčnosť vypínača. 1c Skontrolujte prúdovú poistku. 2.Vymeňte elektromotor. Ventilátor sa otáča, ale plameň sa nezapaľuje alebo je blokovaný

5. Poškodený elektrický ventil.

1a. Skontrolujte kontakty káblov zapaľovania s elektródami a transformátorom. 1b. Skontrolujte polohu elektród a ich vzdialenosť podľa schémy na str. 8. 1c. Skontrolujte, či sú elektródy čisté. 1d. Vymeňte transformátor zapaľovania.

2. Vymeňte kontrolu horenia plameňa.

3. Očistite alebo vymeňte fotobunku.

4a. Skontrolujte neporušenosť spojenia čerpadlo – elektromotor. 4b. Skontrolujte, či nedochádza k vnikaniu vzduchu do palivového systému v dôsledku netesnosti prívodov a tesnenia fi ltra. 4c. Vyčistite trysku alebo v prípade potreby ju vymeňte. 5a. Skontrolujte elektrické spoje. 5b. Skontrolujte termostat TS . 5c. Vyčistite alebo vymeňte elektrický ventil. Ventilátor sa otáča a plameň sa zapaľuje, ale vydáva dym

1. Nepostačujúci prúd vzduchu v spaľovacej

2. Priveľmi silný prúd vzduchu v spaľovacej

3. Palivo je znečistené alebo obsahuje vodu.

4. Vnikanie vzduchu do palivového systému.

5. Nedostačujúce množstvo oleja v horáku.

6. Priveľa paliva v nádrži.

1a.Odstráňte všetky prekážky alebo uvoľnite zapchaté upchaté prívody nasávania a prívody vzduchu. 1b. Skontrolujte polohu prstenca regulácie vzduchu. 1c. Očistite disk horáka.

2. Skontrolujte polohu prstenca regulácie vzduchu.

3a. Vymeňte použité palivo za čisté. 3b. Vyčistite palivový fi lter.

4. Skontrolujte tesnosť prívodov a tesnenie fi ltra.
