BRUGSANVISNING IND. 25 E Güde

Varmluftapparaterne serie DI er direkte fyret. De er ideelle til opvarmning, optøning og tørring både udendørs og i rum med frisklufttilførsel.

Varmluftapparaterne serie DI er indirekte fyret. Apparaterne er udstyret med varmevekslere, der adskiller udstødningsgasserne fra den varme luft, som frigøres. Således er det muligt kun at frigøre den rene varme luft til opvarmningen og udføre udstødningsgasserne eksternt.

DI varmluftapparater er designet i overensstemmelse med gældende sikkerheds- og udførselsstandarder, de er påsat sikkerhedsanvisninger for at garantere ensartet og korrekt betjening, støjniveauet er minimalt, og de er fremstillet af udvalgte materialer, der sikrer optimal stabilitet og driftssikkerhed.

SIKKERHEDSOPLYSNINGER

ADVARSEL

VIGTIGT:læs denne instruktionsbog nøje og grun-digt før udførelsen af monteringen,igangsættel-sen eller vedligeholdelsen af varmeapparatet.Varmeapparate ts brug kan medbringe alvorlige ogendda dødelige kvæstelser,på grund af forbræn-dinger,ildebrand,eksplosion,elektriske stød ellerkulilte kvælning.

FARE: Kulilte kvælning kan medbringe døden!

Kulilte kvælning De første symptomer på kulilte kvælning kan minde om infl uenza symptomerne, med hovedpine, svimmelhed, og/eller kvalme. Symptomerne kan skyldes en fejlagtig drift af varmeapparatet. Gå ud i fri luft så hurtigt som muligt!

Få varmeapparatet repareret. Der er visse personer, der lider mere end andre under kulilte virkningerne, specielt gravide kvinder, dem der lider af hjerte eller lungesygdomme, anæmiske eller berusede personer, og dem der befinder sig i højtliggende egne.. Sikre sig at alle advarslerne bliver læst og forstået.

Opbevar denne instruktionsbog, når der senere bliver brug for oplysninger, da den kan betragtes som en guide for en sikker og korrekt drift af varmeapparatet.

• Anvend udelukkende fyringsolie n°1 for at undgå farer for ildebrand eller eksplosion. Man må aldrig anvende benzin, brændselsolie, lakopløsningsmidler, sprit eller andre let antændelige brændstoffer.
• Påfyldning

a) Personalet som udfører påfyldningen skal være kvalificeret, og have fuld fortrolighed med fabrikantens instruktioner, samt med den gældende lov vedrørende sikkerheden for varmeapparaternes påfyldning.

b) Anvend udelukkende brændstof typen, som er

tydeligt angivet på varmeapparatets identifi kationsetiket. c) Før påfyldningen, sluk alle flammer, også tændblusset, og vent, at varmeapparatet køler af. d) Under påfyldningen, kontrollér alle brændstoflinjerne og de tilhørende tilslutninger, for at opspore eventuelle lækager. Alle lækager bør repareres før igangsættelsen af varmeapparatet. e) Man må under ingen omstændighed opbevare i samme bygning, ved siden af varmeapparatet, en større brændstofmængde, end den der er nødvendig til at drive varmeapparatet i et døgn. Brændstof opbevaringsbeholderne bør befindes i en adskillet bygning. f) Alle brændstof beholderne skal være anbragt på en afstand af mindst fra varmeapparater, svejsebrænderer og andre svejsningsudstyr, og lignende antændingsanordninger (med undtagelse af brændstofbeholderender er inkorporeret i varmeapparatet). g) Hver gang det er muligt, bør brændstoffet opbevares i rum, hvor gulvet ikke tillader brændstoffets indtrængning eller dryppen på underliggende flammer, som kan forårsage brændstoffets antændelse. h) Brændstoffets opbevaring skal følge den gældende lovgivning.

• Man må aldrig bruge varmeapparatet i rum, hvor der er benzin, lakopløsningsmidler eller andre ler antændelige dampe.
• Under varmeapparatets drift, følg omhyggeligt de lokale fordninger og den gældende lovgivning.
• Varmeapparater som anvendes i nærheden af presenninger, gardiner og andre lignende dækningsanordninger, bør anbringes på sikkerhedsafstand fra dem. Det er også rådeligt at anvende dækningsanordninger fremstillet af uantændeligt materiale. Anordningerne bør fastsættes sikkert, for at undgå, at der går ild i dem, og desuden for at undgå at vinden forstyrer varmeapparatet.
• Anvend varmeapparatet udelukkende i arealer uden antændelige dampe, og uden høje støvkoncentrationer.
• Tilfør varmeapparatet udelukkende med strøm, som har den samme spænding, frekvens og fase nummer angivet på identifi kationsetiketten.
• Anvend udelukkende forlængerer med tre ledninger med enpassende jordforbindelse.
• Når varmeapparatet er varmt eller i brug, anbring det på en stabil og jævn overfl ade, for at undgå ildfarer.
• Når varmeapparatet flyttes, eller når det opbevares, sikre sig at det ligger i en jævn position, for at undgå brændstoffets udstromning.
• Hold børn og dyr væk fra varmeapparatet.
• Når varmeapparatet ikke er i brug, frakobl det fra netstikket.
• Når varmeapparatet er reguleret af en termostat, kan det tændes i et hvilket som helst moment.
• Brug aldrig varmeapparatet i værelser hvor man opholder sig tit, eller i soveværelser.
• Man må aldrig blokere luftventilen (bageste del) eller luft udgangen (forreste del) af varmeapparatet.
• Når varmeapparatet er varmt, tilsluttet til nettet, eller i gang, må man aldrig flytte det, håndtere det, påfylde det eller udføre vedligeholdelsesindgreb.

IGANGSÆTTELSE

Før igangsættelsen af generatoren, og før den tilkobles til det elektriske tilførselsnet, bør man kontrollere at karakteristikkerne af det elektriske tilførselsnet svarer til dem der er angivet på identifi kationsetiketten.

ADVARSEL:Generatorens elektriske tilførselslinje skal være forsynet med en jordforbindelse og med en magneto-termisk differentialekontakt.Generatorens elektriske stik skal være tilsluttet til en stikkontakt forsynet med delingsafbryder.

For at sætte maskinen i gang, bør man:

- indstille kontakten 1 (Fig. 2) på positionen med:ON symbolet. Blæserensættes i gang, og forbrændingen begynder efter nogle sekunder.

I anledning af den første igangsættelse, eller efter at fyringsoliekredsløbet har været helt udtømt, kan det være at fyringsolie tilførseln er utilstrækkelig, og kan derfor forårsage at fl amme kontrolanordningen kobler ind for at standse generatoren;i dette tilfælde, efter at have ventet cirka et minut, tryk på genindstillingsknappen 2 (Fig. 2) og start maskinen igen.

I tilfælde af manglende funktion, følg denne fremgangsmåde:
1. Kontrollér at der er fyringsolie i beholderen;
2. Tryk på genindstillingsknappen 2 (Fig. 2);
3. Hvis generatoren stadig ikke virker efter disse operationer, henvis til paragraffen "FEJLFINDING" for at opspore årsagen til den manglende funktion.

STANDSNING

For at standse apparatet, skal man stille kontakten 1 (Fig. 2) på "0" positionen. Flammen slukkes, og blæseren fortsætter sin virkning indtil forbrændingskammer et erhelt kølet af.

SIKKERHEDSANORDNINGER

Generatoren er forsynet med en et elektronisk udstyr for flamme kontrollen. Hvis der fremkommer en eller flere funktion uregelmæssigheder, standser udstyret maskinen, og kontrollampen af genindstillingsknappen 2 (Fig. 2) tændes.

En overtemperatur termostat kobler ind, og forårsager afbrydelsen af fyringsolie forsyningen hvis generatoren opheder: termostaten genindstilles automatisk når forbrændingskammer temperaturen synker indtil den maksimale tilladte værdi. Før generatoren sættes i gang igen, bør ophedning årsagen fi ndes og afskaffes (for eksempel blokering af luft indsugnings- eller udstødningsrøret, standsning af blæseren). For at sætte maskinen i gang igen, må man trykke på genindstillingsknappen 2 (Fig. 2) og gentage instuktionerne angivet i paragraffen "IGANGSÆTTELSE".

TRANSPORT OG BEVÆGELIGHED

! ADVARSEL Før apparatet flyttes, bør man: standse maskinen efter anvisningerne af den forrige paragraf; frakoble den elektriske tilførsel ved at udtage stikket fra den elektriske stikkontakt, og vente at generatoren er helt kølet af.

Før man løfter eller fl ytter generatoren, bør man sikre sig at beholder dækslet et godt fastsat. Generatoren kan være forsynet i flytbar stand, med hjul, eller hængende, monteret på

en stætte struktur, forankret med reb eller kæder. I første tilfælde, før transporten er det tilstrækkeligt at tage fat i generatoren med støttehåndtaget og at lade den glide på hjulene. I det andet tilfælde, bør løftningen ske ved brug af en gaffeltruck eller af en lignende løfteanordning.

FOREBYGGENDE VEDLIGEHOLDELSESPROGRAM

For en korrekt apparat funktion, er det nødvendigt at rengøre regelmæssigt forbrændingskammeret, brænderen og blæseren.

! ADVARSEL Før udførelsen af enhver vedligeholdelse operation, bør man: standse maskinerne efter anvisningerne fra forrige paragraf; frakoble den elektriske tilførsel ved at tage stikket ud af den elektriske stikkontakt, og vente,at generatoren er helt kølet af.

• Afmontere filterindsatsen, og rengøre den med ren forsyningsolie;
• Afmontere den udvendige cylindriske overflade, og rengøre den indvendige del og blæservingerne;
• Kontrollere kabel tilstanden samt højspænding tilslutningerne på elektroderne;
• Afmontere brænderen, og rengøre melene, rengøre elektroderne og austere afstanden til den angivet værdi i side 95 af elektrode justeringsskemaet.

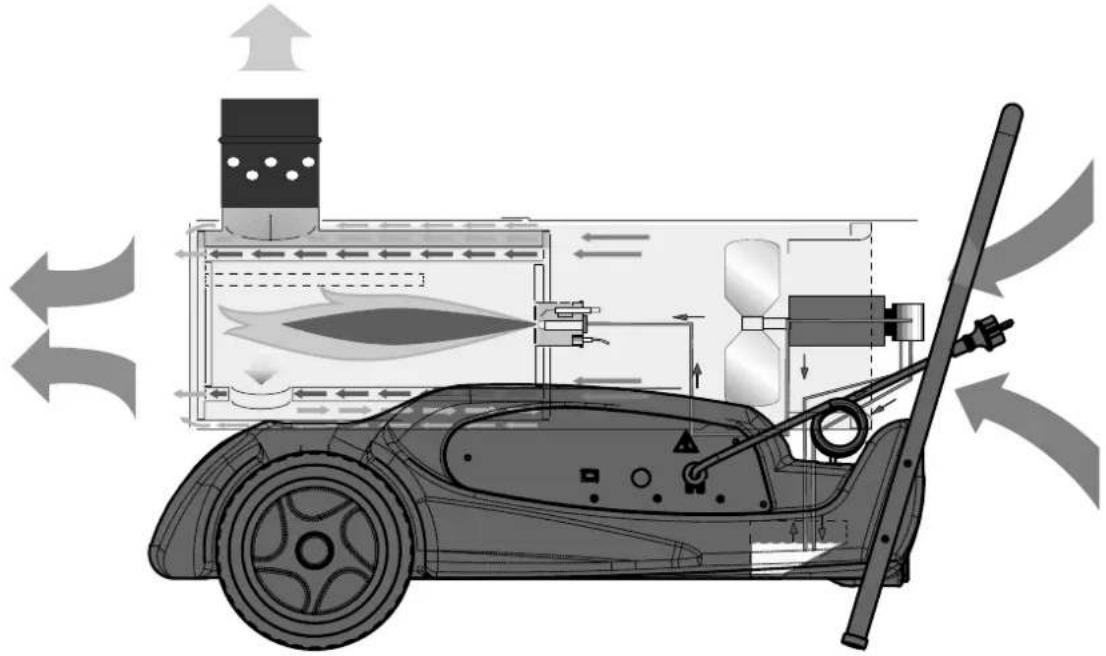

FUNKTIONSPRINCIP

Figur 1 - Model DI.
1. Forbrændingskammer, 2. Vindbeskyttet røgskorsten tilslutning, 3. Brænder, 4. Dyse, 5. Brændstof kredsløb, 6. Brændstof elektroventil, 7. Forsyningsolie pumpe, 8. Motor, 9. Blæser, 10. Filter, 11. Brændstof beholder.

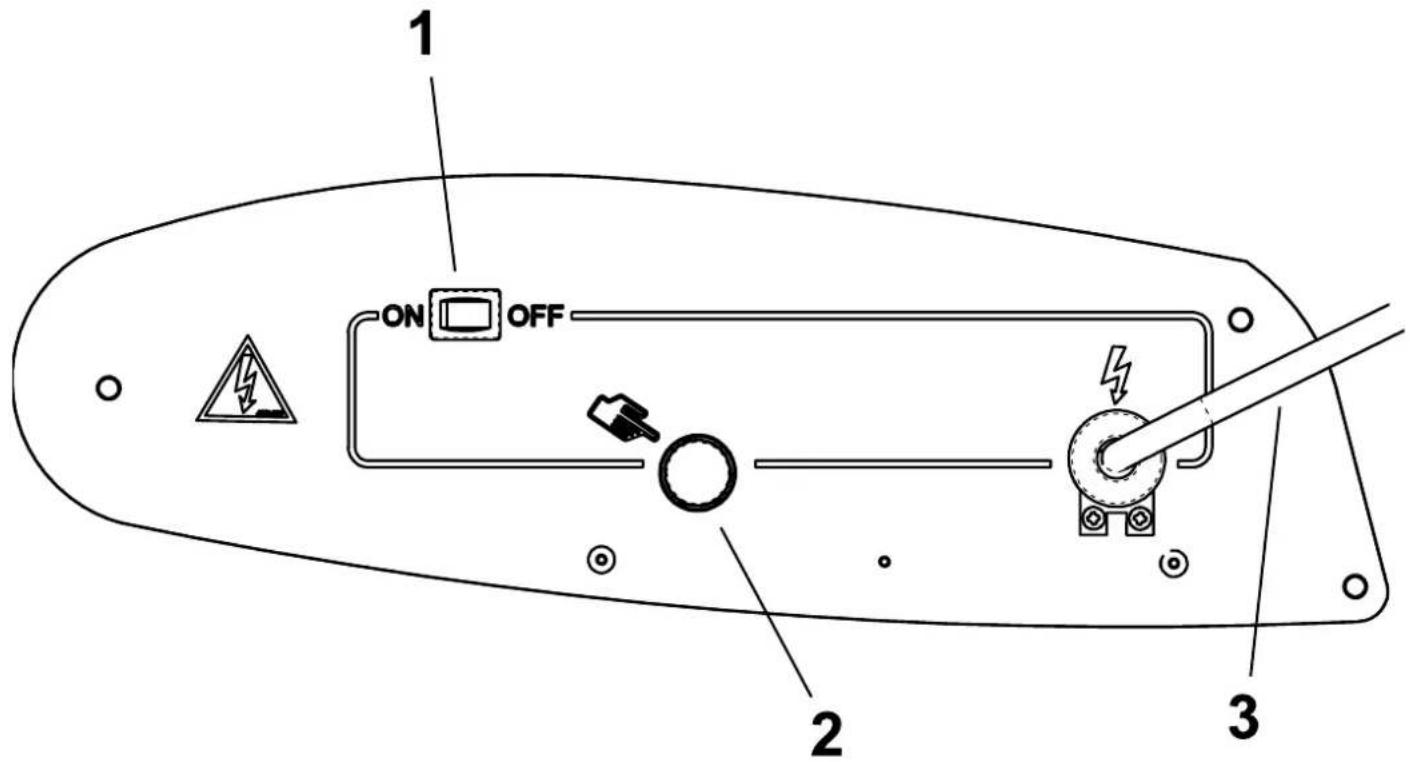

ELEKTRISK PANEL

1 ON OFF 2 3

Figur 2
1. Hovedkontakt, 2. Reset, 3. Tilførselskabel.

FEJLFINDING

NOTERET FEJL MULIG ÅRS	AG L∅SNING
Blæseren starter ikke og fl ammen tændes ikke	1 Manglende elektrisk tilførsel2. Nedbrændt eller afbrudt motorindpakning	1a Undersøg karakteristikkerne af el-systemet (230V - 1~ - 50 Hz)1b Kontrollér kontaktens funktion og stilling1c Kontrollér sikringens funktion2. Udskift motoren
Blæseren starter og fl ammen tændes ikke,eller den vedbliver ikke tændt	1 Fejlagtig antændelse2 Defekt fl ammekontrolanordning3 Fejlagtig fotocelle4 Forsyningsolien når ikke til brænderen, eller når i utilstrækkelig mængde5 Fejlagtig elektroventil	1a Kontrollér forbindelserne mellem antændelsesled- ningerne, elektroderne og transformatoren1b Kontrollér elektrodernes position og deres afstand, efter skemaet på side 81c Kontrollér at elektroderne er rene1d Udskift antæn- dings transformatoren2 Udskift anordningen3 Rengør eller udskift fotocellen4a Kontrollér funktionen af pumpe-motor leddet4b Kontrollér at der ikke er luftindtrængen forsyningsoliekredsløbet ved at undersøge rærernes tæthed og fi iter pakningen4c Rengør, og udskift dysen, hvis nødvendigt5a Kontrollér den elektriske forbindelse5b Kontrollér TS termostaten5c Rengør og eventuelt udskift elektroventilen
Blæseren starter og fl am- men tændes, men der er røg dannelse	1 Utilstrækkelig forbrændingsluft2 Overdreven forbrændingsluft3 Den anvendte forsyningsolie er snavse eller indholder vand4 Luftindtrængen i forsyningsoliekredsløbet5 Utilstrækkelig forsyningsolie mængde til brænderen6 Overdreven forsyningsolie mængde til brænderen	1a Fjern alle mulige hindringer og tilstopninger fra luft indsugnings- og eller udblæsningsrør1b Undersøg positionen af luftindstillings ringen1c Rengør brænder skiven2 Undersøg positionen af luftindstillings ringen3a Udskift den brugte forsyningsolie med re forsyningsolie3b Rengør forsyningsolie fi literet4 Undersøg rørernes tætning og pakningen af forsyningsolie fi literet5a Undersøg pumpetryk værdien5b Rengør eller udskift dysen6a Undersøg pumpetryk værdien6b Udskift dysen
Generatoren standser ikke	1 Defekt tæthed af elektroventilen	1 Udskift elektroventil legemet
Blæseren standser ikke	1 Defekt blæser termostat	1 Udskift TR termostaten

SISÄLLYSLUETTELO

YLEISTÄ “DI” MALLEISTA	35
TURVALLISUUS-OHJEITA		35
KÄYNNISTÄMINEN		36
SAMMUTTAMINEN		36
TURVAJÄRJESTELMÄ		36
KULJETTAMINEN JASIIRTÄMINEN	36
HUOLTOSUUNNITELMA		36
KÄYTTÖPERIAATTEET		37
OHJAUSPANEELI		37
VIANMÄÄRITYS		38

Figur 2
1. Hovedbryter, 2. Reset, 3. Elektrisk forsyningskabel.

IDENTIFISERING AV FEIL

DK - Bortskaffelse af dit gamle produkt

• Dit produkt er designet og produceret met materialer af høj kvalitet, som kan blive genbrugt.
• Når du ser symbolet med en skraldespand, der er kryds over, betyder det, at produktet er dækket af EU direktiv nr. 2002/96/EC.
• Venligst sæt dig ind i de danske regler om indsamling af elektriske og elektroniske produkter.
• Venligst overhold de danske regler og smid ikke dine gamle produkter ud sammen med dit normale husholdningsaffald. den korrekte bortskaffelsesmetode vil forebygge negative følger for miljøet og folkesundheden.
