MANUALE UTENTE IND. 25 E Güde

PRESENTAZIONE DEL PRODOTTO 3

INFORMAZIONE SULLA SICUREZZA 3

MESSA IN FUNZIONE

ARRESTO 4

DISPOSITIVI DI SICUREZZA 4

TRASPORTO E MOVIMENTAZIONE 4

PROGRAMMA DI MANUTENZIONE 4

INDIVIDUAZIONE DEI GUASTI 6

PRESENTAZIONE DEL

PRODOTTO

La serie DI comprende generatori d'aria calda a riscaldamento indiretto che, grazie ad uno scambiatore di calore, permettono di separare i gas di combustione dall'aria calda ceduta all'ambiente. In questo modo è possibile immettere una corrente d'aria calda pulita all'interno del luogo da riscaldare e convogliare all'esterno i fumi di scarico.

Le serie DI e' stata progettata secondo i più moderni criteri di sicurezza, funzionalità e durata: dispositivi di sicurezza garantiscono sempre il corretto funzionamento della macchina, l'impatto acustico è stato ridotto al minimo e l'accurata scelta dei materiali garantisce un'elevata affi dabilità.

INFORMAZIONE SULLA SICUREZZA

IMPORTANTE: leggere attentamente e completamente il manuale d'istruzioni prima di assemblare e mettere in funzione questo generatore. L'uso del generatore può causare lesioni gravi o fatali a seguito di ustioni, incendio, esplosione, scariche elettriche o asfissia da ossido di carbonio.

PERICOLO: L'asfissia da ossido di carbonio può are fatale!

Asfissia da ossido di carbonio - I primi sintomi di asfissia da ossidodi carbonio assomigliano a quelli dell'influenza, con cefalee, capogiri e/o nausea. Tali sintomi potrebbero essere causati dal funzionamento difettoso del generatore. Uscire immediatamente all'aperto! Far riparare il generatore. Alcune persone risentono maggiormente degli effetti dell'ossido di carbonio, specie le donne gravide, coloro che soffrono di malattie cardiache o polmonari, gli anemici, gli ubriachi e quanti si trovano in località ad alta quota. Accertarsi di leggere e comprendere tutte le avvertenze. Conservare questo manuale a titolo di futuro riferimento: funge infatti da guida al funzionamento sicuro e corretto del generatore.

- Usare solamente gasolio per evitare i rischi di incendio o di esplosione. Non fare mai uso di benzina,nafta, solventi per vernici, alcool o altri combustibili altamenteinfi ammabili.

- Rifornimento

a) Il personale incaricato del rifornimento deve essere qualifi cato ed avere totale dimestichezza con le istruzioni del fabbricante e con la normativa vigente in merito al rifornimento sicuro dei generatori.

b) Usare solamente il tipo di combustibile espressamente specificato sulla targhetta identificativa del generatore.
c) Prima di effettuare il rifornimento, spegnere completamente la macchina, ed attendere che il generatore si raffreddi.
d) Nel corso del rifornimento, ispezionare tutte le linee del combustibile ed i relativi raccordi, alla ricerca di eventuali perdite. Qualsiasi perdita va riparata prima di rimettere in funzione il generetore.
e) In nessuna circostanza si deve conservare nello stesso edifi cio, in vicinanza del riscaldatore, una quantità di combustibile superiore a quella necessaria per mantenere in funzione il riscaldatore per una giornata. Le cisterne di magazzinaggio del carburante devono trovarsi in una struttura separata.
f) Tutti i serbatoi del combustibile devono trovarsi ad una distanza minima da riscaldatori, cannelli ossidrici, attrezzature per la saldatura e simili fonti di accensione (ad eccezione del serbatoio del combustibile incorporato nel generatore) conforme alle normative vigenti.
g) Ogni qualvolta possibile, il combustibile va conservato in locali il cui pavimento non permetta la penetrazione ed il gocciolio del combustibile stesso su fiamme sottostanti che possano causarne l'accensione.
h) La conservazione del combustibile va effettuata in conformità alla normativa vigente.
- Non usare mai il generatore in locali nei quali siano presenti benzina, solventi per vernici o altri materiali altamente infi ammabili.
- Durante l'uso del riscaldatore, attenersi a tutte le ordinanzelocali ed alla normativa vigente.
- I riscaldatori usati in prossimità di teloni, tende o altri materialidi copertura simili devono essere situati a distanza di sicurezza conforme alla normativa vigente. Si consiglia anche di usare materiali di copertura di tipo ignifugo. Tali materiali vanno fissati in modo sicuro, onde evitare che prendano fuoco e prevenire interferenze causate dal vento con il generatore.
- Usare solamente in ambienti privi di vapori infiammabili o di elevate concentrazioni di polvere.
- Alimentare il generatore solamente con corrente avente la tensione e la frequenza specificate sulla targhetta identifi cativa.
- Usare solamente prolunghe a tre fili opportunamente collegate a massa.
- Porre il generatore caldo o in funzione su una superficie stabile e livellata, in modo da evitare i rischi di incendio.
- Quando si sposta o si conserva il generatore, mantenerlo inposizione livellata, per evitare la fuoriuscita del combustibile.
- Tenere lontani i bambini e gli animali dal generatore.
- Scollegare il generatore dalla presa di rete quando non lo si usa.
- Quando è controllato da un termostato, il riscaldatore può accendersi in qualsiasi momento.
- Non usare mai il generatore in stanze frequentemente abitate né in camere da letto.
- Non bloccare mai la presa dell'aria (lato posteriore) né l'uscita dell'aria (lato anteriore) del riscaldatore.
- Quando il riscaldatore è caldo, collegato alla rete o in funzione non deve mai essere spostato, maneggiato, rifornito né soggetto ad alcun intervento di manutenzione.

MESSA IN FUNZIONE

Prima di mettere in funzione il generatore e, quindi, prima di collegarlo alla rete elettrica di alimentazione si deve controllare che le caratteristiche della rete elettrica di alimentazione corrispondano a quelle riportate sulla targhetta di identifi cazione.

AVVERTENZA: La linea elettrica di alimentazione del generatore deve essere provvista di messa a terra e di interruttore magneto-termico differenziale. La spina elettrica del generatore deve essere allacciata ad una presa munita di interruttore di sezionamento.

Il generatore puo funzionare in modo automatico solo quando un dispositivo di controllo, quale, ad esempio, un termostato o un orologio, sia collegato al generatore fissandone il cavo ai morsetti 3 e 4 della spina 3 (Fig. 2) fornita con l'apparecchio (il fi lo elettrico che collega i due morsetti deve essere rimosso ed eventualmente rimontato solo quando si vuole che il generatore funzioni senza il dispositivo di controllo). Per avviare la macchina si deve:

-disporre l'interruttore 1 (Fig.2) nella posizione con il simbolo: ON il ventilatore si avvia e dopo alcuni secondi ha inizio la combustione.

Alla prima messa in servizio o dopo lo svuotamento completo del circuito del gasolio, il flusso di gasolio all'ugello può essere insuffi ciente e causare l'intervento dell'apparecchiatura di controllo di fiamma che arresta il generatore; in questo caso, dopo aver atteso per circa un minuto, premere il pulsante di riarmo 2 (Fig.2) e riavviare l'apparecchio. In caso di mancato funzionamento le prime operazioni da farsi sono le seguenti:

1. Controllare che il serbatoio contenga ancora del gasolio;
2. Premere il pulsante di riarmo 2 (Fig.2) ON;
3. Se dopo tali operazioni il generatore non funziona, si deve consultare il paragrafo "INDIVIDUAZIONE DEI GUASTI" e scoprire la causa del mancato funzionamento.

ARRESTO

Per arrestare il funzionamento dell'apparecchio si deve disporre l'interruttore (1 Fig.2) nella posizione OFF. La fiamma si spegne e il ventilatore continua a funzionare fino al completo raffreddamento della camera di combustione.

DISPOSITIVI DI SICUREZZA

Il generatore è dotato di un'apparecchiatura elettronica per il controllo della fiamma. Se si verificano una o più anomalie di funzionamento tale apparecchiatura provoca l'arresto della macchina e l'accensione della spia del pulsante di riarmo (2 Fig.2). Un termostato di sovratemperatura interviene e provoca l'interruzione dell'alimentazione di gasolio se il generatore si surriscalda: il termostato si riarma automaticamente quando la temperatura della camera di combustione diminuisce sino a raggiungere il valore massimo ammesso. Prima di rimettere in funzione il generatore si deve individuare ed eliminare la causa che ha prodotto il surriscaldamento (ad esempio, ostruzione della bocca di aspirazione e/o di mandata dell'aria, arresto del ventilatore). Per riavviare la macchina si deve premere il pulsante di riarmo e ripetere le istruzioni specifiche del paragrafo "MESSA IN FUNZIONE".

TRASPORTO E MOVIMENTAZIONE

AVVERTENZA Prima di spostare l'apparecchio si deve: arrestare la macchina secondo le indicazioni del paragrafo precedente; disinserire l'alimentazione elettrica estraendo la spina dalla presa elettrica ed attendere che il generatore si raffreddi.

Prima di sollevare o spostare il generatore ci si deve assicurare che il tappo del serbatoio sia ben fissato. Per il trasporto è suffi ciente afferrare il generatore per la maniglia di sostegno e farlo scorrere sulle ruote.

PROGRAMMA DI MANUTENZIONE PREVENTIVA

Per il regolare funzionamento dell'apparecchio è necessario pulire periodicamente la camera di combustione, il bruciatore e il ventilatore.

AVVERTENZA Prima di iniziare qualsiasi operazione di manutenzione si deve: arrestare la macchina secondo le indicazioni del paragrafo precedente; disinserire l'alimentazione elettrica estraendo la spina dalla presa elettrica ed attendere che il generatore si raffreddi.

Ogni 50 ore di funzionamento si deve:

• Smontare la cartuccia del filtro, estrarla e pulirla con gasolio pulito;
• Smontare la carenatura esterna cilindrica e pulire la parte interna e le pale del ventilatore;
• Controllare lo stato dei cavi e degli innesti in alta tensione sugli elettrodi;
• Smontare il bruciatore pulendone le parti, pulire gli elettrodi e regolarne la distanza al valore indicato a pag.95 nello schema regolazione elettrodi.

Figura 1 - Sezione dello schema di funzionamento.
1. Camera di combustione, 2. Raccordo fumario anti vento, 3. Bruciatore, 4. Ugello, 5. Circuito combustibile, 6. Elettrovalvola combustibile, 7. Pompa, 8. Motore, 9. Ventola, 10. Filtro combustibile, 11. Serbatoio.

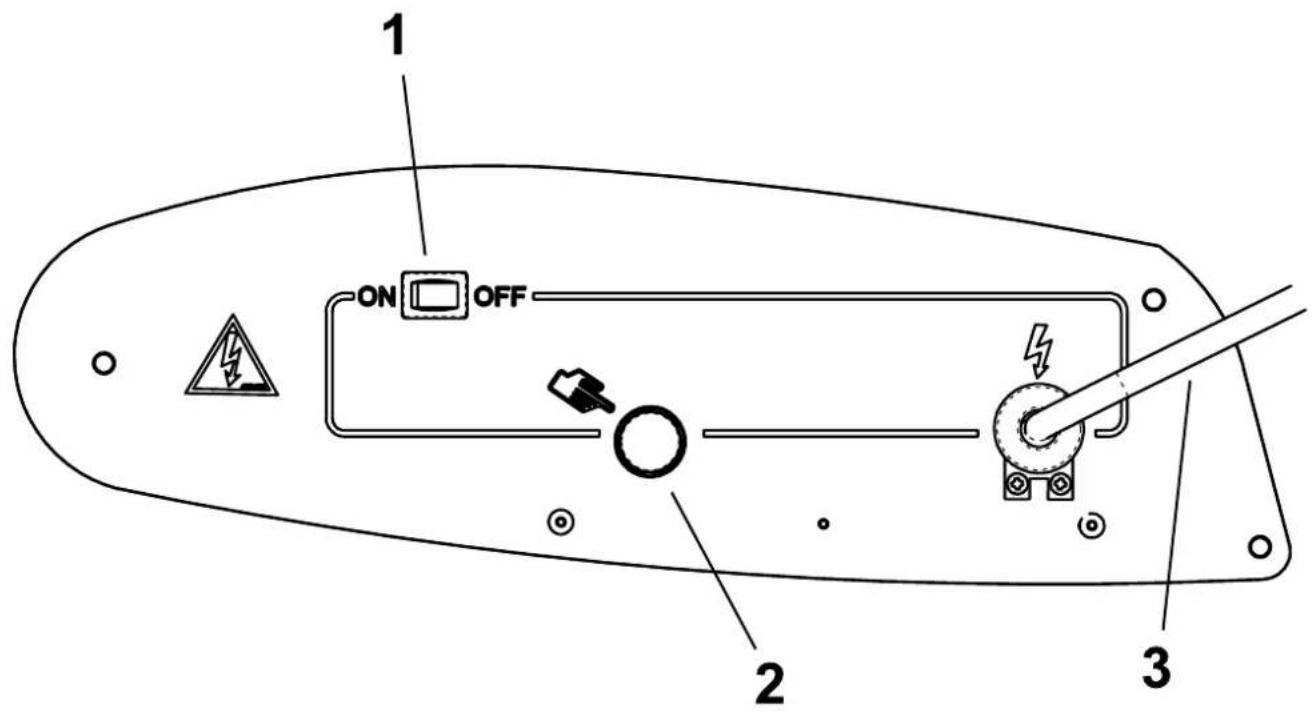

QUADRO ELETTRICO

1 ON OFF 2 3

Figura 2 - Quadro elettrico.
1. Interruttore principale, 2. Pulsante reset, 3. Cavo di alimentazione.

INDIVIDUAZIONE DEI GUASTI

Guasto Causa Rimedio
Il ventilatore non si avvia e la fi amma non si accende	1. Alimentazione elettrica mancante2. Avvolgimento del motore bruciato o interrotto	1a Verifi care le caratteristiche dell'impianto elettrico (230 V - 1~ - 50 Hz)1b Controllare la funzionalità e il posizionamento dell'interruttore1c Controllare l'integrità dei fusibili2 Sostituire il motore
Il ventilatore si avvia e la fi amma non si accende o non rimane accesa	1. Accensione non funzionante2. Apparecchiatura di controllo fiamma difettosa3. Fotocellula non funzionante4. Non arriva gasolio al bruciatore o arriva inquantità insuffi ciente5. Elettrovalvola non funzionante	1a Controllare i collegamenti dei cavi di accensione agli elettrodi e al trasformatore1b Controllare la posizione degli elettrodi e la loro distanza secondo lo schema1c Controllare che gli elettrodi siano puliti1d Sostituire il trasformatore d'accensione2. Sostituire l'apparecchiatura3. Pulire la fotocellula o sostituirla4a Controllare l'integrità del giunto pompa-motore4b Controllare che non ci siano infi Itrazioni di aria ne circuito del gasolio verifi cando la tenuta dei tubi e della guarnizione del fi Itro4c Pulire o, se necessario, cambiare l'ugello5a Controllare il collegamento elettrico ed il termost.TS5b Pulire ed eventualmente sostituire l'elettrovalvola
Il ventilatore si avvia e la fi amma si accende producendo fumo	1. Aria di combustione insuffi ciente2. Aria di combustione eccessiva3. Gasolio utilizzato sporco o contente acqua4. Infi Itrazioni di aria nel circuito del gasolio5. Quantità insuffi ciente di gasolio al bruciatore6. Quantità eccessiva di gasolio al bruciatore	1a Rimuovere tutti i possibili ostacoli od ostruzioni ai condotti di aspirazione e/o di mandata dell'aria1b Verificare la posizione dell'anello di regolazione dell'aria1c Pulire il disco bruciatore2 Verificare la posizione dell'anello di regolazione dell'aria3a Sostituire il gasolio usato con gasolio pulito3b Pulire il fi Itro gasolio4 Verifi care la tenuta dei tubi e della guarnizione del fi Itro gasolio5a Verifi care il valore della pressione della pompa5b Pulire o sostituire l'ugello6a Verifi care il valore della pressione della pompa6b Sostituire l'ugello
Il generatore non si arresta 1.	Tenuta elettrovalvola difettosa 1.Sostituire il coro	po elettrovalvola
Il ventilatore non si arresta 1.	Termostato del ventilatore difettoso 2.Sostituire	I termostato TR

CONTENTS

IDENTIFICATION OF PART "DI" 7

SAFETY INFORMATION

STARTING THE HEATER

TURNING OFF THE HEATER 8

SAFETY DEVICES

MOVING AND TRANSPORTING THE HEATER 8

PREVENTATIVE MAINTENANCE PROGRAMME 8

HEATER FUNCTIONING DIAGRAM 9

ELECTRIC CONTROL PANEL 9

TROUBLESHOOTING

8

IDENTIFICATION OF PART "DI"

IT - Smaltimento del prodotto

• Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che possono essere riciclati e riutilizzati.
• Quando ad un prodotto è attaccato il simbolo del bidone con le ruote segnato da una croce, significa che il prodotto è tutelato dalla Direttiva Europea 2003/96/EC.
• Si prega di informarsi in merito al sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici.
• Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali rifiuti domestici. Il corretto smaltimento del prodotto aiuta ad evitare possibili conseguenze negative per la salute dell'ambiente e dell'uomo.
