PROFI-F - Malesprøjte Güde - Gratis brugsanvisning og manual

Mærke	Güde
Model	PROFI-F (40130)
Produkttype	Trykluftfarvesprøjtepistol
Anvendelsesområde	Gør-det-selv område, lakering af større flader
Arbejdstryk	3 – 3,5 bar
Optimal sprøjteafstand	ca. 15 – 20 cm
Indstilling af sprøjtstråle	Rund- og bred stråle, luftdyse trinløst lodret/vandret
Malingpåfyldning	Malingbæger (øverst)
Lufttilslutning	Hurtigkobling
Materiale luftdyse/dyse	Metal (ikke nærmere specificeret)
Sliddele	Dyse og dysenål
Rengøring	Straks efter brug, fedt let på dysegevind, ikke i opløsningsmiddelbad
Sikkerhedsanvisninger	Åndedrætsværn, beskyttelsesbriller, god ventilation, ret ikke mod mennesker/dyr
Reservedele	Brug kun originale reservedele
Opbevaring	Kun i tørre rum
Mål (ca.)	Længde ca. 200 mm, højde ca. 280 mm, bredde ca. 150 mm (estimat)
Vægt (ca.)	ca. 1,5 kg (estimat)
Garanti	2 år (producentgaranti)
Støjniveau (målt)	L_WA 86,2 dB(A)
Overensstemmelse	EN 1953:2013

Ofte stillede spørgsmål - PROFI-F Güde

Hvordan indstiller jeg det optimale arbejdstryk?

Det optimale arbejdstryk ligger mellem 3 og 3,5 bar. Indstil trykket via en trykreduktionsventil. Lav en sprøjteprøve på pap inden lakering.

Hvordan rengør jeg farvesprøjtepistolen korrekt?

Rengør pistolen straks efter brug. Fjern dysen og fedt let på gevindet. Nedsænk ikke hele pistolen i et opløsningsmiddelbad. Brug den medfølgende rengøringsbørste.

Hvorfor sprøjter pistolen ujævnt eller drypper?

Mulige årsager: for lavt arbejdstryk, for høj viskositet af malingen eller en beskadiget dyse. Kontroller tryk og maling, udskift evt. dysen.

Hvilken sprøjteafstand skal jeg overholde?

Den optimale sprøjteafstand er ca. 15 – 20 cm. For kort afstand giver løbere, for lang afstand giver tør påføring. Arbejd med jævn svajebevægelse.

Kan jeg også bearbejde tyktflydende maling?

Ja, men muligvis skal du fortynde malingen (sænke viskositeten). Ved for høj viskositet kan farvestrålen støde eller danne dråber. Følg producentens anvisninger for malingen.

Hvordan skifter jeg dysen?

Adskil pistolen fra trykluften. Løsn overfallsmøtrikken og tag dysen af. Sæt den nye dyse i og fedt let på gevindet. Spænd møtrikken igen.

Hvorfor kommer der maling ud ved aftrækkeren?

Dette kan skyldes en nedslidt nåltætning eller en løs kerne. Kontroller og udskift tætningen evt. Juster også nålefjederen korrekt.

Hvilke sikkerhedsforanstaltninger er vigtige ved sprøjtning?

Bær altid åndedrætsværn og beskyttelsesbriller. Sørg for god ventilation af arbejdsområdet. Ret aldrig pistolen mod mennesker eller dyr. Brug ikke brændbare gasser som energikilde.

Hvordan afhjælper jeg et ufuldstændigt sprøjtebillede?

Kontroller luftdysen for snavs eller beskadigelse. Rengør den eller udskift den. Også malingsrester på dysen kan være årsagen – rengør den omhyggeligt.

Hvor finder jeg reservedele til PROFI-F?

Brug kun originale reservedele fra Güde. Reservedelslisten findes i betjeningsvejledningen (eksplosionstegning med delenumre). Bestil via faghandlen eller direkte hos Güde.

BRUGSANVISNING PROFI-F Güde

Oversættelse af den originale brugsanvisning

Kapitel Beskrivelse Side
1. Anvendelse....2
2. Sikkerhedsinstruktioner 2
3. Drift 3
4. Vedligeholdelse 4
5. Vejledning og driftsfejl 4
6. Reservedele 4

1. Anvendelse

Denne sprøjtepistol er et trykluftshåndværktøj til lakering i hjemmet. Den egner sig især til lakering af større overflader. Luftstrømmen forstøver malingen i fine partikler, der påføres emnet. Ved at indstille en rund eller en bred stråle er det muligt at opnå mange forskellige resultater. Ved anvendelse af bredstrålen til større overflader kan lufthovedet indstilles vertikalt eller horisontalt.

2. Sikkerhedsinstruktioner

• Sørg for en rigelig udluftning af arbejdsstedet under arbejdet.
  Bær beskyttelsestøj, især en åndedrætsværn og beskyttelsesbriller.
• Sprøjtepistolen skal ikke anvendes til andre formål end den er beregnet til.
• Udvis ekstra forsigtighed under arbejde med brændbare stoffer.

- Trykluftsværktøj skal sikres mod børn.

- Lad være med at bruge værktøjet, hvis du er træt og ukoncentreret.

- Du skal aldrig sigte mod mennesker eller dyr.

- Trykluft tilkobles udelukkende via hurtigkobling.

- Arbejdstryk indstilles ved hjælp af reduktionsventil.

- Du skal hverken anvende ilt eller brandfarlige gasser som energikilde.

- Du skal kun anvende originale reservedele.

- Før vedligeholdelsen skal værktøjet kobles fra kompressoren.

- Sørg for økologisk nedbrydning af rengøringsmidler og malingrester.

3. Drift

Advarsel

Pistolen skal ikke anvendes til at forstøve levnedsmidler eller kemikalier.

a. Farvebeholderen og luftslangen skal være tæt fastgjort til pistolen.
b. Det optimale sprøjtetryk ligger afhængigt af viskositet og bearbejdningsfase mellem 3 - 3,5 bar.

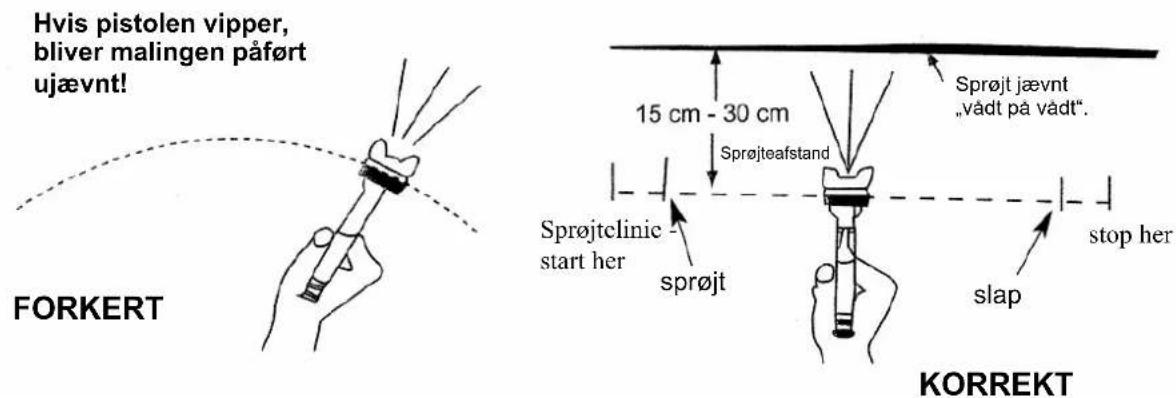

c. Det optimale maleresultat opnås fra afstand på 15 - 20 cm. Alt for lille afstand og alt for hurtige eller langsomme bevægelser kan medføre dårlig kvalitet.
d. Godt råd: Prøv at teste pistolen ved at sprøjte på et stykke pap før påbegyndelsen af arbejdet.

4. Vedligeholdelse

• Sprøjtepistolen rengøres omhyggeligt og tjekkes umiddelbart efter afsluttet arbejde.
• En rengjort sprøjtepistol vil sørge for et problemløst arbejde ved næste brug.
• Hvis du fjerner dysen under rengørengen, husk at smøre gevindet og tætningen med et let smøremiddel. På den måde forhindrer du, at dysen sætter sig fast.
• Advarsel: Du skal ikke dykke hele pistolen i opløsningsmiddel.
• Dyse og dysenål bliver slidt med tiden; derfor skal du altid have et reservedysesæt parat.
• Trykluftsværktøj og kompressorer skal opbevares tørt.

5. Vejledning og driftsfejl

	Symptomer	Årsager	Løsning
	Farvestrålen er afbrudt eller sprøjter stødvis.	1. Der er for lidt maling i beholderen.2. Pistolen er i en skæv position.3. Farvebeholderen er tilstoppet.4. Løsnet/beskadiget dyse.5. For høj viskositet.6. Tilstoppet åbning i kappen.7. Slidt nåletætning eller løs kerne.	1. Fyld maling på.2. Positionen ændres.3. Rengøres.4. Skrues fast eller udskiftes.5. Viskositet reduceres.6. Rengøres.7. Nålen udskiftes og justeres.
[czxc]	Malingen påføres ikke hele overfladen.	1. Snavset eller beskadiget lufthoved.2. Malingen hænger fast ved dysen, eller beskadigede dele.	1. Rengøres eller udskiftes.2. Rengøres eller udskiftes.
	Ujævnt maleresultat med dråber.	1. Beskadiget dyse.2. For lavt arbejdstryk.3. For høj viskositet.	1. Udskiftes.2. Trykket forhøjes.3. Viskositet reduceres.
	Ujævn koncentration af sprøjtemateriale.	1. For høj arbejdstryk.2. Malingen har tilstoppet lufthovedet og/eller dysen.	1. Trykket sænkes.2. Rengøres.

6. Reservedele

Reklamationer og bestillinger af reservedele ekspederes hurtigt og med høj fleksibilitet ved benyttelse af tilsvarende serviceskema på

http://www.guede.com/support

Du kan også få skemaet ved henvendelse til

Tlf.: +49 (0) 79 04 / 700-0

Fax: [phone] / 700-250

E-Mail: [e-mail]
