PROFI-F - Stříkací pistole na barvu Güde - Bezplatný návod k obsluze

Značka	Güde
Model	PROFI-F (40130)
Typ produktu	Pneumatická stříkací pistole na barvy
Oblast použití	Domácí kutilství, lakování větších ploch
Pracovní tlak	3 – 3,5 bar
Optimální vzdálenost stříkání	cca 15 – 20 cm
Nastavení stříkacího paprsku	Kulatý a plochý paprsek, vzduchová hlavice plynule vertikálně/horizontálně
Plnění barvy	Nádobka na barvu (nahoře)
Připojení vzduchu	Rychlospojka
Materiál vzduchové hlavice/dýzy	Kov (blíže nespecifikováno)
Opotřebitelné díly	Dýza a dýzová jehla
Čištění	Ihned po použití, lehce namazat závit dýzy, neponořovat do lázně s rozpouštědlem
Bezpečnostní pokyny	Ochrana dýchacích cest, ochranné brýle, dobré větrání, nemířit na lidi/zvířata
Náhradní díly	Používejte pouze originální náhradní díly
Skladování	Pouze v suchých místnostech
Rozměry (cca)	Délka cca 200 mm, výška cca 280 mm, šířka cca 150 mm (odhad)
Hmotnost (cca)	cca 1,5 kg (odhad)
Záruka	2 roky (záruka výrobce)
Hladina hluku (naměřená)	L_WA 86,2 dB(A)
Shoda	EN 1953:2013

Často kladené otázky - PROFI-F Güde

Jak nastavit optimální pracovní tlak?

Optimální pracovní tlak je mezi 3 a 3,5 bar. Tlak nastavte pomocí redukčního ventilu. Před lakováním proveďte zkušební nástřik na karton.

Jak správně vyčistit stříkací pistoli?

Pistoli čistěte ihned po použití. Odstraňte dýzu a lehce namažte závit. Pistoli neponořujte zcela do lázně s rozpouštědlem. Použijte přiložený čistící kartáček.

Proč pistole stříká nerovnoměrně nebo kape?

Možné příčiny: příliš nízký pracovní tlak, příliš vysoká viskozita barvy nebo poškozená dýza. Zkontrolujte tlak a barvu, případně vyměňte dýzu.

Jakou vzdálenost stříkání mám dodržet?

Optimální vzdálenost stříkání je cca 15 – 20 cm. Příliš malá vzdálenost způsobuje stékání barvy, příliš velká suchý nástřik. Pracujte plynulým pohybem.

Mohu zpracovávat i husté barvy?

Ano, ale možná budete muset barvu naředit (snížit viskozitu). Při příliš vysoké viskozitě může proud barvy trhat nebo tvořit kapky. Dodržujte pokyny výrobce barvy.

Jak vyměnit dýzu?

Odpojte pistoli od stlačeného vzduchu. Povolte převlečnou matici a sejměte dýzu. Vložte novou dýzu a lehce namažte závit. Matici opět utáhněte.

Proč uniká barva u spouště?

Může to být způsobeno opotřebovaným těsněním jehly nebo uvolněným jádrem. Zkontrolujte a případně vyměňte těsnění. Také správně nastavte pružinu jehly.

Jaká bezpečnostní opatření jsou při stříkání důležitá?

Vždy používejte ochranu dýchacích cest a ochranné brýle. Zajistěte dobré větrání pracovního prostoru. Pistoli nikdy nemiřte na lidi nebo zvířata. Nepoužívejte hořlavé plyny jako zdroj energie.

Jak odstranit neúplný stříkací obraz?

Zkontrolujte vzduchovou hlavici na znečištění nebo poškození. Vyčistěte nebo vyměňte ji. Příčinou mohou být také zbytky barvy na dýze – pečlivě je očistěte.

Kde najdu náhradní díly pro PROFI-F?

Používejte pouze originální náhradní díly od Güde. Seznam náhradních dílů najdete v návodu k obsluze (explozivní výkres s čísly dílů). Objednávejte prostřednictvím odborného prodejce nebo přímo u Güde.

NÁVOD K OBSLUZE PROFI-F Güde

Překlad originálního návodu k provozu

1. Používání přístroje v souladu s jeho určením 2
2. Bezpečnostní ustanovení 2
3. Provoz 3
4. Údržba a péče 4
5. Upozornění na poruchy funkce 4
6. Výkres rozloženého přístroje 5
7. Seznam náhradních dílů 5

1. Používání přístroje v souladu s jeho určením

Tato pistole je dobře ovladatelná, pneumatická pistole na stříkání laku pro domácí kutily. Zvlášť dobře se hodí pro lakování větších ploch. Při stříkání dochází k velmi jemnému rozprášení barvy proudem vzduchu a jejímu nanesení na stříkaný předmět.

Vzhled lakování lze podle stříkaného předmětu ovlivnit nastavením kruhového a plochého nástřiku. Při nastavení plochého nástřiku pro větší plochy lze vzduchovou hlavu plynule nastavit do svislé či vodorovné polohy.

2. Bezpečnostní ustanovení

Chraňte sebe i životní prostředí vhodnými opatřeními na prevenci úrazů.

• Je nutno dbát na dobré větrání pracovního prostoru.
• Noste ochranné pomůcky, zejména pomůcky na ochranu dýchacích cest a ochranné brýle.
• Stříkací pistoli nepoužívejte v rozporu s jejím určením.
• Pozor při práci s hořlavými materiály.
• Pneumatické přístroje zajistěte proti přístupu dětí.
• Do práce se pouštějte pouze, jste-li odpočatí a soustředění.
• Pistolí nikdy nemiřte na lidi ani na zvířata.
• Tlakový vzduch lze připojit pouze prostřednictvím rychlospojky.
• Pracovní tlak je nutno nastavit přes redukční ventil.
• Jako zdroj energie nepoužívejte kyslík ani hořlavé plyny.
• Používejte pouze originální náhradní díly.
• Před údržbou či odstraňováním poruch přístroj odpojte od zdroje tlakového vzduchu.
• Čisticí prostředky a zbytky barev likvidujte v souladu s ekologickými zásadami.

3. Provoz

Pozor

Nikdy nerozprašujte potraviny nebo chemikálie.

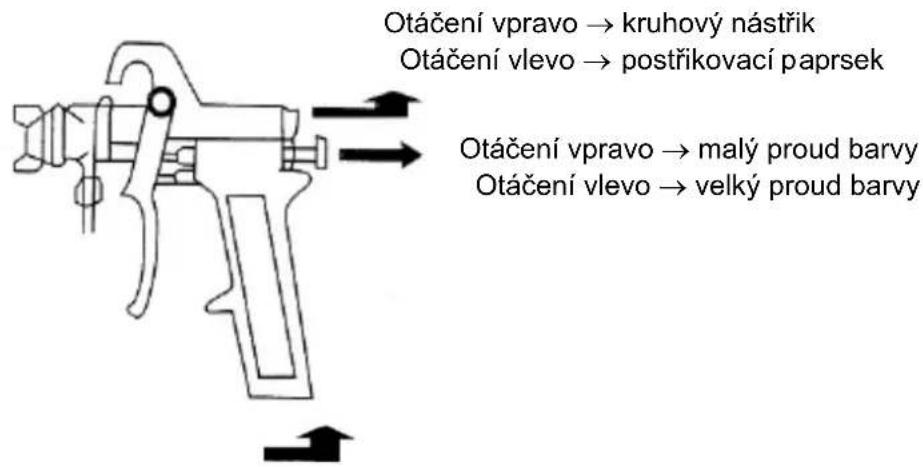

Otáčení vpravo → nízký stříkací tlak Otáčení vlevo → vysoký stříkací tlak

a. Nádobka na barvu a vzduchová hadice musí být k pistoli připojeny pevně a těsně.
b. Optimální tlak vzduchu pro lakování činí v závislosti na viskozitě a stavu zpracování barvy 3 – 3,5 bar.
c. Optimálního vzhledu stříkané plochy dosáhnete při stříkání ze vzdálenosti cca 15 – 20 cm. Příliš malá vzdálenost a příliš rychlé či pomalé pohyby mají za následek špatný vzhled stříkané plochy.
d. Tip: Vezměte si kousek kartonu a před každou prací si stříkání vyzkoušejte.

Při kývavém pohybu docílíte příliš rozdílných tlouštěk nánosu!

4. Údržba a péče

Ihned po lakování pistoli co nejpečlivěji vyčistěte. Vyčištěná stříkací pistole zaručí bezproblémovou manipulaci při příštím použití.

Odstraníte-li při čištěni trysku, je nutno závit a těsnění ošetřit lehkým mazacím tukem. Zabráníte tím zadření trysky.

Pozor: Stříkací pistoli nikdy nevkládejte celou do lázně s rozpouštědlem.

Trysky a jehla trysky jsou rychle opotřebitelné součásti, proto mějte vždy připravenou náhradní soupravu s tryskou.

Své pneumatické přístroje a nářadí ukládejte vždy na suchém místě.

5. Upozornění na poruchy funkce

	Příznak	Příčiny	Odstranění
[Proud barvy]	je přerušovaný nebo stříká nárazově.	1. Málo barvy v nádržce.2. Šikmé držení pistole.3. Zablokování průchodu barvy.4. Uvolněná/po-škozená tryska5. Příliš vysoká viskozita.6. Ucpaný otvor ve víčku.7. Opotřebené těsnění jehly nebo uvolněné jádro.	1. Doplňte barvu.2. Změňte úhel.3. Pistoli vyčistěte.4. Utáhněte resp. vyměňte.5. Snižte viskozitu6. Vyčistěte.7. Vyměňte a seříd’te jehlu.
	Nástřík není úplný.	1. Znečištěná nebo poškozená pneumatická hlava.2. Tryska je zalepená barvou nebo jsou poškozené některé součásti.	1. Vyčistěte nebo vyměňte.2. Vyčistěte nebo vyměňte.
	Nástřík je nepravidelný a tvoří se kapky.	1. Poškozená tryska.2. Nízký pracovní tlak.3. Příliš vysoká viskozita.	1. Vyměňte.2. Zvyšte pracovní tlak.3. Snižte viskozitu.
	Nerovnoměrné nahromadění materiálu.	1. Příliš vysoký pracovní tlak.2. Barva ucpává pneumatickou hlavu nebo trysku.	1. Snižte pracovní tlak.2. Vyčistěte.

1. Seznam náhradních dílů

Č. náhr. dílu			Označení	Množ-ství	Č. náhr. dílu			Označení	Množ-ství
obj. č.	č. ver.	pol. č.			obj. č.	č. ver.	pol. č.
40130	02	01	seřizovací šroub		40130	02 25	tlačítko
40130	02	02	pojistná matice		40130	02 26	Seegerova pojistka
40130	02	03	O-kroužek		40130	02 27	Seegerova pojistka
40130	02	04	Těsnění		40130	02 28	Ventil víčka
40130	02	05	Pružina		40130	02 29	Víčko
40130	02 06	Jehla ventilu			40130	02 30	Nádržka na barvu
40130	02	07	Přítlačná pružina		40130	02 31	Filtr
40130	02 08	Jehla ventilu			40130	02 32	Těsn. kroužek nádržky
40130	02	09	Tlačka ventilu		40130	02 33	Šroubové spojení
40130	02	10	O kroužek		40130	02 35	Jehla trysky
40130	02	11	Podložka		40130	02 36	Pružina jehly
40130	02	12	Stavěcí šroub (tlačítko)		40130	02 37	Pojistná matice
40130	02	13	Rozpěrný kroužek		40130	02 38	Stavěcí šroub (jehla)
40130	02	14	Převlečná matice		40130	02 39	Šroub
40130	02	15	Podložka		40130	02 40	Nastavovací knoflík
40130	02	16	Rozprašovač		40130	02 41	Pojistná matice
40130	02	17	Tryska		40130	02 42	Podložka
40130	02 18	Sedlový kroužek trysky			40130	02 43	Vodicí pouzdro
40130	02	19	Těsnicí kroužek		40130	02 44	O kroužek
40130	02	20	Stavěcí šroub (tryska)		40130	02 45	Seegerova pojistka
40130	02	21	Těsnicí kroužek jehly		40130	02 46	Pneumatická přípojka
40130	02	22	Pružina jehly		40130	02 47	Klíč trysky
40130	02	23	Čep tlačítka		40130	02 48	Inbusový klíč
40130	02	24	Čep jehly		40130	02	49	Čisticí kartáč

																					1234567890000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 12345678900000000000000000000000000000000000000000000 1234567890	123456789	123456789	123456789	123456789	123456789	123456789	123456789	123456789	123456789	123456789	12345678	123456789	123456789	123456789	123456789	123456789	123456789	123456789	123456789	123456789	12345678

Překlad prohlášení o shodě EU

Tímto prohlašujeme my, že koncepce a konstrukce uvedených přístrojů v provedeních, která uvádíme do oběhu, odpovídá příslušným základním požadavkům směrnic EU na bezpečnost a hygienu. V případě změny přístroje, která s námi nebyla konzultována, ztrácí toho prohlášení svou platnost.
