14166602L - Osvetlenie Livarno Lux - Bezplatný návod na obsluhu

Typ produktu	LED stropné svietidlo/nástenné svietidlo
Model	14166602L / 14166702L
Napájacie napätie	230-240 V ~, 50 Hz
Celkový menovitý výkon	13 W
Výkon LED	10 W (2 × 5 W)
Trieda ochrany	I
Stupeň krytia	IP20
Svetelný zdroj	Integrovaný LED modul, nevymeniteľný
Trieda energetickej účinnosti	F
Použitie	Vnútorné, suché a uzavreté priestory
Montáž	Stena alebo strop
Dodávaný montážny materiál	2 skrutky, 2 hmoždinky, 2 ochranné puzdrá
Elektrická inštalácia	Kvalifikovaným elektrikárom
Údržba	Čistenie suchou handričkou, najskôr vypnite napájanie
Záruka	36 mesiacov
Popredajný servis	00800 / 27456637 (bezplatné číslo)
Referenčné číslo IAN	389530_2201
Obsah balenia	Svietidlo, skrutky, hmoždinky, ochranné puzdrá, návod

Často kladené otázky - 14166602L Livarno Lux

Ako nainštalovať svietidlo Livarno Lux 14166602L?

Elektrickú inštaláciu musí vykonať kvalifikovaný elektrikár. Najskôr vypnite prúd na ističi. Použite detektor napätia na overenie bezprúdového stavu. Upevnite montážny držiak na stenu alebo strop, potom pripojte vodiče (L, N, zem) cez svorkovnicu. Nakoniec upevnite svietidlo na držiak.

Môžem použiť stmievač s týmto svietidlom?

Nie, toto svietidlo nie je vhodné pre externé stmievače ani elektronické vypínače. Použite štandardný vypínač.

Je LED zdroj vymeniteľný?

Nie, svetelný zdroj tohto produktu nie je vymeniteľný. Po skončení životnosti musí byť celé svietidlo vymenené.

Čo robiť v prípade poruchy alebo chyby?

Kontaktujte popredajný servis na čísle 00800 / 27456637 (bezplatné číslo). Uschovajte pokladničný blok a referenčné číslo IAN (389530_2201) ako doklad o kúpe.

Môžem čistiť svietidlo vodou?

Nie, z dôvodu elektrickej bezpečnosti nikdy nepoužívajte vodu ani tekutiny. Čistite suchou a nepúšťajúcou handričkou po vypnutí napájania.

Aká je doba záruky?

Záruka je 36 mesiacov od dátumu nákupu. Vzťahuje sa na chyby materiálu a výroby, ale nezahŕňa škody spôsobené nesprávnym zaobchádzaním.

Kde nájdem popredajný servis?

Popredajný servis je dostupný na telefónnom čísle 00800 / 27456637 (bezplatný hovor). Uveďte referenčné číslo IAN 389530_2201.

Môže sa toto svietidlo používať vonku?

Nie, je určené výhradne na vnútorné použitie, v suchých a uzavretých priestoroch. Stupeň krytia IP20 nezaručuje ochranu proti vode.

Aký je stupeň krytia (IP) tohto svietidla?

Stupeň krytia je IP20, čo znamená, že je chránené proti pevným telesám väčším ako 12,5 mm, ale nie proti vode. Vhodné len do interiéru.

Ako zlikvidovať svietidlo po skončení životnosti?

Nevyhadzujte svietidlo do domového odpadu. Odovzdajte ho v zbernom dvore alebo na zbernom mieste pre elektrické zariadenia. Obal je recyklovateľný.

NÁVOD NA OBSLUHU 14166602L Livarno Lux

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

ES

Legenda použitých piktogramov....Strana 48

Úvod....Strana 49

Používanie v súlade s určeným účelom....Strana 49

Bezpečnosť Strana 49

Bezpečnostné upozornenia.... Strana 49

Príprava.... Strana 50

Potrebné náradie a materiál.... Strana 50

Pred inštaláciou.... Strana 50

Uvedenie do prevádzky....Strana 51

Montáž svietidla.... Strana 51

Údržba a čistenie.... Strana 51

Likvidácia....Strana 51

Záruka a servis.... Strana 52

Garančné prehlásenie....Strana 52

Servisná adresa.... Strana 52

Prehlásenie o zhode.... Strana 52

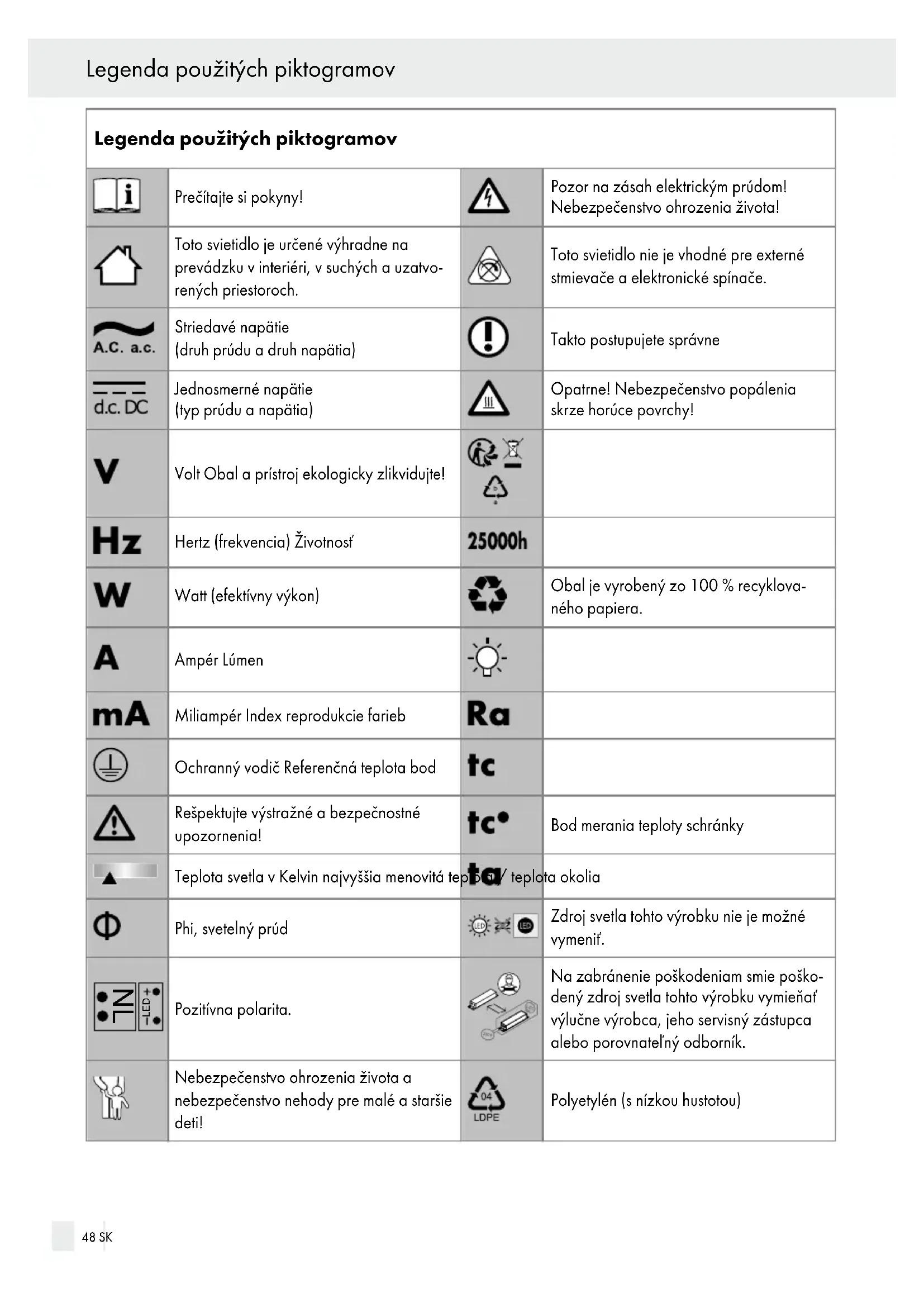

Legenda použitých piktogramov
	Prečítajte si pokyny!		Pozor na zásah elektrickým prúdom!Nebezpečenstvo ohrozenia života!
	Toto svietidlo je určené výhradne naprevádzku v interiéri, v suchých a uzatvorených priestoroch.		Toto svietidlo nie je vhodné pre externé stmievače a elektronické spínače.
	Striedavé napätie(druh prúdu a druh napätia)		Takto postupujete správne
	Jednosmerné napätie(typ prúdu a napätia)		Opatrne! Nebezpečenstvo popálenia skrze horúce povrchy!
	Volt Obal a prístroj ekologicky zlikvidujte!
	Hertz (frekvencia) Životnosť
	Watt (efektívny výkon)		Obal je vyrobený zo 100 % recyklovaného papiera.
	Ampér Lúmen
	Miliampér Index reprodukcie farieb	[SWTY]
	Ochranný vodič Referenčná teplota bod
	Rešpektujte výstražné a bezpečnostné upozornenia!		Bod merania teploty schránky
	Teplota svetla v Kelvin najvyššia menovitá tep	teplota	okolia
	Phi, svetelný prúd		Zdroj svetla tohto výrobku nie je možné vymeniť.
	Pozitívna polarita.		Na zabránenie poškodeniam smie poškodený zdroj svetla tohto výrobku vymieňať výlučne výrobca, jeho servisný zástupca alebo porovnatelný odborník.
	Nebezpečenstvo ohrozenia života a nebezpečenstvo nehody pre malé a staršie deti!		Polyetylén (s nízkou hustotou)
20PAP	Vinitá lepenka	IP20	Toto svetlo má stupeň ochrany „IP20“ a je určené výlučne na použitie v interiéri súkromných domácností.

Nástenné/stropné LED svietidlo

•Úvod

Blahozeláme Vám ku kúpe Vášho nového prístroja. Rozhodli ste sa tým pre vysokokvalitný výrobok. Dôkladne si prečítajte celý tento návod na obsluhu. Otvorte stranu s obrázkami. Tento návod patrí k tomuto výrobku a obsahuje dôležité upozornenia pre uvedenie do prevádzky a manipuláciu. Dodržiavajte vždy všetky bezpečnostné upozornenia. Pred uvedením do prevádzky prekontrolujte, či je k dispozícii správne napätie a či sú všetky diely správne namontované. V prípade otázok alebo neistoty ohľadom manipulácie s prístrojom sa prosím spojte s Vaším predajcom alebo servisným pracoviskom. Tento návod si starostlivo uschovajte a prípadne ho odovzdajte tretej osobe.

- Používanie v súlade s určeným účelom

Toto svietidlo je určené výhradne na prevádzku v interiéri, v suchých a uzatvorených priestoroch. Svietidlo možno pripevnit na všetky normálne zápalné povrchy. Tento prístroj je určený len na používanie v súkromných domácnostiach. Tento výrobok je určený na normálnu prevádzku a môže byť nasadený pre nástennú a stropnú montáz.

• Obsah dodávky

Bezprostredne po vybalení vždy skontrolujte úplnosť dodávky ako aj bezchybný stav zariadenia.

1 LED nástenné / stropné svietidlo, model 14166602L / 14166702L

2 skrutky

2 hmoždinky

2 ochranné hadičky

1 Hmoždinky
2 Montážny uhol
3 Skrutky (montážny uhol)
4 Upevňovacie skrutky (pripojovacia schránka)
5 Pripojovacia schránka
6 Svorka svietidla
7 Sieťový prípojný kábel (externý)
8 Ochranná hadička

•Technické údaje

Svietidlo:

Model č.: 14166602L / 14166702L

Prevádzkové napätie: 230–240 V\~, 50 Hz

Menovitý výkon: 13 W

Trieda ochrany: I

Druh ochrany: IP20

LED:

Osvetľovací prostriedok: LED-modul

Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti „F“.

- Bezpečnost'

Bezpečnostné upozornenia

V prípade škôd, ktoré vzniknú nedodržiavaním tohto návodu na obsluhu, zaniká garančný nárok! Pri následných škodách nepreberá výrobca ručenie! V prípade vecných škôd alebo poranenia osôb, ktoré boli zapríčinené neodbornou manipuláciou alebo nedodržiavaním bezpečnostných pokynov, nepreberá výrobca ručenie!

⚠️ VAROVANIE! NEBEZPE-ČENSTVO OHROZENIA ŽIVOTA A NEBEZPEČENSTVO

ÚRAZU PRE MALÉ I STARŠIE DETI!

Bezpečnosť / Príprava / Pred inštaláciou

obalovým materiálom. Deti často podceňujú nebezpečenstvo. Držte deti vždy v bezpečnej vzdialenosti od výrobku.

Tento prístroj môžu používať deti od 8 rokov ako aj osoby so zníženými psychickými, senzorickými alebo duševnými schopnosťami alebo s nedostatkom skúseností a vedomostí, ak sú pod dozorom, alebo ak boli poučené ohľadom bezpečného používania prístroja, a ak porozumeli nebezpečenstvám spojeným s jeho používaním. Deti sa s prístrojom nesmú hrať. Čistenie a údržbu nesmú vykonávať deti bez dozoru.

Elektrickú inštaláciu prenechajte kvalifikovanému elektrikárovi alebo osobe zaškolenej pre elektroinštalácie.
Pred každým pripojením do siete prekontrolujte svietidlo a sieťový prípojný kábel ohľadom prípadných poškodení. Ak zistíte akékol’vek poškodenia, svietidlo za žiadnych okolností nepoužívajte.

VAROVANIE!

Poškodené sietové káble predstavujú nebezpečenstvo ohrozenia života zásahom elektrickým prúdom. V prípade poškodení, opráv alebo iných problémov so svietidlom sa obrátte na servisné stredisko alebo kvalifikovaného elektrikára.

■Pred montážou odstráňte poistku alebo vypnite istič vedenia v poistkovej skrinke (poloha 0).
Pred montážou sa uistite, že sa existujúce sietové napätie zhoduje s potrebným prevádzkovým napätím svietidla (pozri „Technické údaje“).
Nikdy neotvárajte žiadny z elektrických prevádzkových prostriedkov, ani do nich nestrkajte žiadne predmety. Takéto zásahy predstavujú ohrozenie života v dôsledku zásahu elektrickým prúdom.
■Svietidlo neinštalujte na vlhký alebo vodivý podklad!

Bezprostredne po vybalení skontrolujte svietidlo ohľadom prípadných poškodení.

Svietidlo nikdy nemontujte s chybnými osvetlovacími prostriedkami a / alebo skleneným tienidlom. V takom prípade sa spojte so servisným strediskom kvôli výmene.
■ Nepozerajte sa priamo do svetelného zdroja (osvetlovací prostriedok, LED atd').
■ Nepozerajte sa do svetelného zdroja pomocou optických nástrojov.
■ Svetelný zdroj tohto svietidla nie je možné vymení; ked' dosiahne koniec svojej životnosti, je potrebné vymení celé svietidlo.
■ Toto svietidlo nie je vhodné pre externé

Takto postupujete správne

■Svietidlo namontujte tak, aby bolo chránené pred vlhkostou a znečistením.
■ Montáž si starostlivo pripravte a doprajte si dostatok času. Dopredu si pripravte všetky jednotlivé diely a dodatočne potrebné náradie alebo materiál prehl'adne a na dosah ruky.
■ Bud'te neustále opatrný! Dávajte vždy pozor na to, čo robíte, a vždy konajte rozvážne. Svietidlo v žiadnom prípade nemontujte, ak ste práve nesústre- dený alebo sa necítite dobre.

- Príprava

- Potrebné náradie a materiál

Uvedené náradie / nástroje a materiál nie sú súčasťou dodávky. Ide tu o nezáväzné údaje a hodnoty pre orientáciu. Charakter materiálu sa riadi podľa individuálnych daností na mieste.

• ceruzka / nástroj na označovanie
• 2-pólová skúšačka napätia
• skrutkovač
• vítačka
• vrták (ø 6 mm)
• bočné štípacie kliešte
• rebrík

- Pred inštaláciou

Dôležité: Elektrické pripojenie musí vykonat kvalifikovaný elektrikár alebo osoba zaškolená pre elektroinšta-

Pred inštaláciou / Uvedenie do prevádzky / Údržba a čistenie / Likvidácia

lácie. Táto musí mat' znalosti o vlastnostiach svietidla a predpisoch o pripojení.

□Bezpodmienečne dbajte na kvalitu podkladu, pretože priložený bezpečnostný materiál nie je vhodný pre všetky druhy stien. Poinformujte sa v obchode o skrutkách a hmoždinkách vhodných pre príslušnú kvalitu podkladu. Za neodborné pripojenie hmoždiniek do steny a tak vzniknuté poškodenia výrobca nepreberá žiadnu zodpovednosť.
□Pred inštaláciou sa oboznámte so všetkými pokynmi a obrázkami v tomto návode, ako aj so samotným svietidlom.
□Pred inštaláciou zabezpečte, aby bolo vedenie, na ktoré bude svietidlo pripojené, bez napätia. Z tohto dôvodu odstráňte poistku alebo vypnite istič vedenia v skrinke s poistkami (poloha 0).
Beznapäťový stav prekontrolujte pomocou 2-pólová skúšačky napätia.

•Uvedenie do prevádzky

• Montáž svietidla

Odstráňte skrutky 4 zboku viditelné na pripojovacej schránke 5 a vyberte montážny uhol 2 na zadnej strane.
Označte otvory určené pre vřitanie pomocou pozdížnych dier v montážnom uhle 2 určených pre skrutky.
□Teraz vyvrtajte olvory pre upevnenie (priemer cca. 6 mm, híbka cca. 40 mm). Zabezpečte, aby ste nepoškodili prívodné vedenie.
□Vložte hmoždinky do vyvítaných otvorov.
□ Upevnite montážny uhol 2 pomocou priložených skrutiek 3.
□Prevedte oba kable L a N (pozri obr.) cez ochranné hadičky 8.
Teraz spojte prípojný kábel svietidla pomocou priloženej svorky svietidla 6 so sieťovým prípojným káblom (externý) 7.

Poznámka: Dbajte na to, aby ste správne pripojili jednotlivé vodiče prívodného vedenia (externého): vodič vedúci prúd, čierny alebo hnedý = symbol L, neutrálny vodič, modrý = symbol N. Teraz spojte ochranný vodič (zeleno- žltý) s pripojovacou

schránkou 5 označenej uzemňovacej svorky

□Teraz zoskrutkujte svietidlo pomocou skrutiek 4 s montážnym uhlom 2.
Opat' nasad'te poistku alebo zapnite istič vedenia v skrinke s poistkami (poloha I).

Vaše svietidlo je teraz pripravené na prevádzku.

- Údržba a čistenie

VAROVANIE! NEBEZPEČENSTVO ZÁSAHU ELEKTRICKÝM PRÚDOM!

Pred čistením najskôr odpojte svietidlo od elektrickej siete. Z tohto dôvodu odstráňte poistku alebo vypnite istič vedenia v skrinke s poistkami (poloha 0).

VAROVANIE! NEBEZPEČENSTVO ZÁSAHU ELEKTRICKÝM PRÚDOM!

Z dôvodu elektrickej bezpečnosti sa svietidlo nesmie nikdy čistit' vodou alebo inými kvapalinami a v žiadnom prípade sa nesmie ponáraf do vody.

POZOR! NEBEZPEČENSTVO POPÁLENIA SKRZE HORÚCE POVRCHY!

Svietidlo nechajte úplne ochladnúť.

Nepoužívajte žiadne rozpúšťadlá, benzín a. i. Svietidlo by sa pritom poškodilo.
□Na čistenie používajte iba suchú handričku, ktorá nepúšťa vlákna.
Opäť nasad’te poistku alebo zapnite istič vedenia v skrinke s poistkami (poloha I).

•Likvidácia

Obal pozostáva z ekologických materiálov, ktoré môžete odovzdať na miestnych recyklačných zberných miestach.

Všímajte si prosím označenie obalových materiálov pre triedenie odpadu, sú označené skratkami (a) a číslami (b) s nasledujúcim významom: 1–7: Plasty / 20–22: Papier a kartón / 80–98: Spojené látky

Výrobok a obalové materiály sú recyklova- telné, zlikvidujte ich oddelene pre lepšie spracovanie odpadu. Triman-Logo platí iba pre Francúzsko.

Vyhod'te výrobok, ked' už doslúžil. V záujme ochrany životného prostredia ho nevyhadzujte do domového odpadu, ale odovzdajte ho na odbornú likvidáciu. O zberných miestach a ich otváracích hodinách sa môžete informovať vo vašej príslušnej správe.

•Záruka a servis

• Garančné prehlásenie

Na tento prístroj poskytujeme záruku 36 mesiacov od dátumu kúpy. Prístroj bol starostlivo vyrobený a podrobený dôkladnej kontrole kvality. Vrámci záručnej doby bezplatne opravíme všetky chyby materiálu a výrobné chyby. Ak by sa však počas záručnej doby vyskytli nedostatky, odošlite prístroj na uvedenú adresu servisu s uvedením nasledovného čísla modelu: 14166602L/14166702L.

Zo záruky sú vylúčené škody spôsobené neodbornou manipuláciou, nedodržaním návodu na obsluhu alebo zásahom neautorizovanej osoby, ako aj diely podliehajúce opotrebovaniu (napr. osvetľovacie prostriedky). Poskytnutím záruky sa záručná doba nepredlžuje ani neobnovuje.

- Servisná adresa

Pre všetky otázky majte pripravený pokladničný doklad a číslo výrobku (IAN 389530_2201) ako dôkaz o kúpe.

•Prehlásenie o zhode CE

Tento výrobok spíňa požiadavky platných európskych a národných smerníc. Zhoda bola preukázaná. Príslušné vysvetlenia a podklady sú uložené u výrobcu.

• Výrobca
