| Tipo di prodotto | Plafoniera/applique a LED |
| Modello | 14166602L / 14166702L |
| Tensione di alimentazione | 230-240 V ~, 50 Hz |
| Potenza nominale totale | 13 W |
| Potenza LED | 10 W (2 × 5 W) |
| Classe di protezione | I |
| Grado di protezione | IP20 |
| Sorgente luminosa | Modulo LED integrato non sostituibile |
| Classe di efficienza energetica | F |
| Utilizzo | Interno, locali asciutti e chiusi |
| Montaggio | Parete o soffitto |
| Materiale di fissaggio fornito | 2 viti, 2 tasselli, 2 guaine di protezione |
| Installazione elettrica | Da un elettricista qualificato |
| Manutenzione | Pulizia con un panno asciutto, spegnere l'alimentazione prima |
| Garanzia | 36 mesi |
| Servizio post-vendita | 00800 / 27456637 (numero gratuito) |
| Riferimento IAN | 389530_2201 |
| Contenuto della confezione | Lampada, viti, tasselli, guaine di protezione, istruzioni |
Domande frequenti - 14166602L Livarno Lux
Domande degli utenti su 14166602L Livarno Lux
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Illuminazione in formato PDF gratuitamente! Trova il tuo manuale 14166602L - Livarno Lux e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 14166602L del marchio Livarno Lux.
MANUALE UTENTE 14166602L Livarno Lux
Istruzioni di montaggio, d'uso e di sicurezza
HR
LED ZIDNA/STROPNA SVJETILJKA
Upute za montažu, uporabu i sigurnost
GR
Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.
HU
IT Istruzioni di montaggio, d'uso e di sicurezza Pagina 65
Garantie....Pagina 32
Serviceadres....Pagina 32
Conformiteitsverklaring....Pagina 32
Fabrikant....Pagina 32
Legenda dei pittogrammi utilizzati....Pagina 66
Introduzione....Pagina 67
Utilizzo conforme alla destinazione d'uso....Pagina 67
Dotazione....Pagina 67
Descrizione dei pezzi.... Pagina 67
Dati tecnici....Pagina 67
Sicurezza....Pagina 67
Istruzioni di sicurezza....Pagina 67
Preparazione.... Pagina 68
Utensili e materiale necessari....Pagina 68
Prima dell'installazione....Pagina 69
Messa in funzione....Pagina 69
Montaggio della lampada....Pagina 69
Manutenzione e pulizia....Pagina 69
Smaltimento....Pagina 69
Garanzia e assistenza....Pagina 70
Garanzia....Pagina 70
Indirizzo del servizio assistenza.... Pagina 70
Dichiarazione di conformità....Pagina 70
Fabbricante....Pagina 70

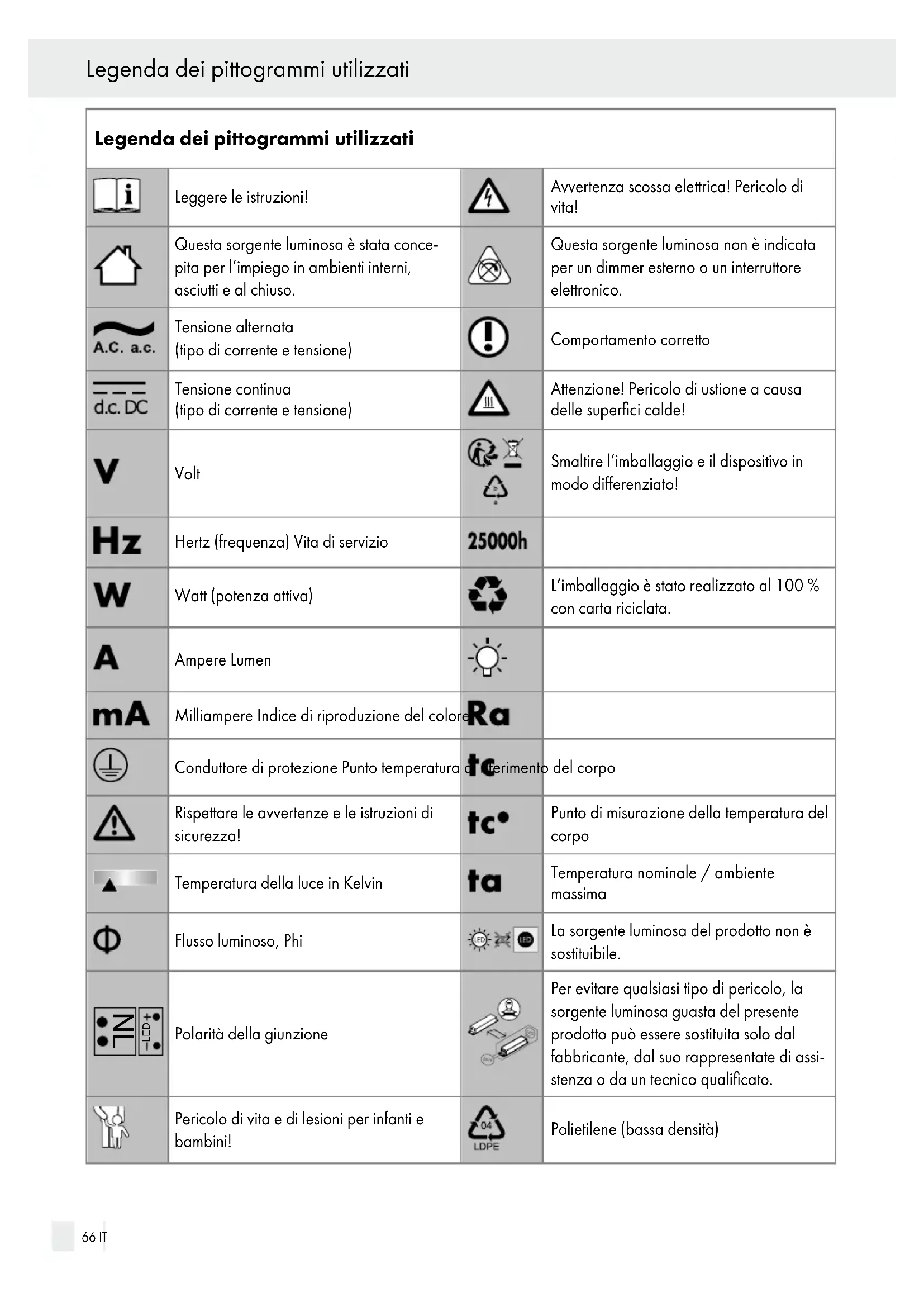

| Legenda dei pittogrammi utilizzati | |||
 | Leggere le istruzioni! |  | Avvertenza scossa elettrica! Pericolo di vita! |
 | Questa sorgente luminosa è stata concepita per l'impiego in ambienti interni, asciutti e al chiuso. |  | Questa sorgente luminosa non è indicata per un dimmer esterno o un interruttore elettronico. |
 A.C. a.C. | Tensione alternata (tipo di corrente e tensione) |  | Comportamento corretto |
 | Tensione continua (tipo di corrente e tensione) |  | Attenzione! Pericolo di ustione a causa delle superfici calde! |
 | Volt |  [IMAGE] | Smaltire l'imballaggio e il dispositivo in modo differenziato! |
 | Hertz (frequenza) Vita di servizio |  | |
 | Watt (potenza attiva) |  | L'imballaggio è stato realizzato al 100 % con carta riciclata. |
 | Ampere Lumen |  | |
 | Milliampere Indice di riproduzione del colore |  | |
 | Conduttore di protezione Punto temperatura |  | del corpo |
 | Rispettare le avvertenze e le istruzioni di sicurezza! |  | Punto di misurazione della temperatura del corpo |
 | Temperatura della luce in Kelvin |  | Temperatura nominale / ambiente massima |
 | Flusso luminoso, Phi |  | La sorgente luminosa del prodotto non è sostituibile. |
 | Polarità della giunzione |  | Per evitare qualsiasi tipo di pericolo, la sorgente luminosa guasta del presente prodotto può essere sostituita solo dal fabbricante, dal suo rappresentate di assistenza o da un tecnico qualificato. |
 | Pericolo di vita e di lesioni per infanti e bambini!Cartone ondulato |  IP20 | Polietilene (bassa densità)Questa lampada dispone di un grado di protezione “IP20” ed è stata concepita esclusivamente per l’uso in ambienti domestici e interni. |
Lampada LED da soffitto o da
parete
- Introduzione
Ci congratuliamo per l'acquisto del tuo nuovo dispositivo. Con il presente hai optato per un prodotto d'alta qualità. Leggere attentamente queste istruzioni per l'uso. Aprire la pagina con le illustrazioni. Queste istruzioni fanno parte del prodotto e contengono informazioni importanti per la messa in funzione e la manipolazione. Rispettare sempre le istruzioni di sicurezza. Prima della messa in funzione, verificare che sia presente la tensione corretta e che le parti siano state montate correttamente. In caso di domande in materia di manipolazione del dispositivo, mettersi in contato con il rivenditore di riferimento o con il servizio assistenza. Conservare queste istruzioni e darle a terzi in caso di cessione del prodotto.
- Utilizzo conforme alla destinazione d'uso
Questa lampada può essere utilizzata solo in ambienti interni. La lampada può essere fissata a tutte le normali superfici infiammabili. Questo dispositivo è stato concepito solo per l'utilizzo domestico privato. Questo prodotto è stato concepito solo per il funzionamento normale e può essere fissato alla parete o al soffitto.
Dotazione
Dopo aver sconfezionato il dispositivo, controllare sempre la completezza della dotazione e il suo stato.
1 Lampada a parete / soffitto a LED, modello 14166602L / 14166702L
2 Viti
2 Tassello
2 Tubi protettivi
1 Istruzioni per il montaggio e l'uso
- Descrizione dei pezzi
1 Tassello
2 Angolo di montaggio
3 Vite (angolo di montaggio)
4 Vite di fissaggio (alloggiamento morsettiera)
5 Alloggiamento morsettiera
6 Scatola di raccordo
7 Cavo di collegamento alla rete (esterna)
8 Tubo protettivo
• Dati tecnici
Lampada:
N. modello: 14166602L / 14166702L
Tensione di funziona- mento: 230–240 V\~, 50 Hz
Potenza nominale: 13 W
Classe di protezione: I
Tipo di protezione: IP20
LED:
Sorgente luminosa: Modulo LED Potenza nominale 10 W (2x 5 W)
Il prodotto comprende sorgenti luminose della classe di efficienza energetica "F".
- Sicurezza
Istruzioni di sicurezza
I danni provocati dall'inosservanza delle istruzioni per l'uso invalidano la garanzia! L'azienda non si assume alcuna responsabilità per i danni indiretti! L'azienda non si assume alcuna responsabilità per i danni alle persone e alle cose causati dall'utilizzo non conforme alla destinazione d'uso o all'inosservanza delle istruzioni di sicurezza!
AVVERTENZA! PERICOLO DI VITA E DI LESIONI PER INFANTI E BAMBINI!
Non permettere mai ai bambini di giocare da soli on il materiale da imballaggio. Pericolo di soffocamento a causa del materiale da imballaggio. I bambini sottovalutano spesso i pericoli. Tenere sempre i bambini a debita distanza dal prodotto.
Questo dispositivo non può essere utilizzato da bambini in età inferiori agli 8 anni, nonché da persone con capacità fisiche, sensoriali o psichiche limitate, oppure da persone senza alcuna esperienza e conoscenza in materia senza adeguata supervisione. Inoltre, l'uso è sempre vietato a persone che non sono state istruite sull'utilizzo sicuro del dispositivo e non conoscono i pericoli a questo correlati. I bambini non possono giocare con il dispositivo. La pulizia e la manutenzione non possono essere svolte dai bambini senza adeguata supervisione.
Evitare il pericolo di vita a causa delle scosse elettriche
L'installazione elettrica deve essere effettuata da un elettricista o da una persona qualificata in installazioni elettriche.
- Prima del collegamento alla rete, verificare l'integrità della lampada e del cavo di collegamento. Non utilizzare la lampada in caso di presidenza di danni evidenti.
AVVERTENZA!
Il cavo di rete danneggiato rappresenta un pericolo di vita a causa della scossa elettrica. In caso di danni, riparazioni o altri problemi alla lampada rivolgersi al servizio assistenza o a un elettricista.
■Prima del montaggio rimuovere il fusibile o disattivare il salvavita nella scatola dei fusibili (posizione 0).
Prima dell'installazione assicurarsi che la tensione di rete disponibile corrisponda alla tensione di esercizio richiesta della lampada (vedi "Dati tecnici").
Non aprire mai nessuna delle apparecchiature elettriche né inserire oggetti al suo interno. Tali interventi comportano pericolo di morte per scossa elettrica.
■Non installare la lampada su una superficie umida o conduttiva!
Evitare il pericolo d'incendio o lesione
PERICOLO DI LESIONI!
Immediatamente dopo il disimballaggio, controllare che la lampada non sia danneggiata.
Non montare mai la lampada se le sorgenti luminose e/o il vetro della lampada sono guaste. In questo caso mettersi in contatto con il servizio assistenza.
Non rivolgere mai lo sguardo direttamente alla sorgente luminosa (lampada, LED ecc.).
■Non guardare nella sorgente luminosa con strumenti ottici.
La sorgente luminosa di questa lampada non può essere sostituita quando raggiunge la fine della sua vita di servizio. Pertanto è necessario sostituire poi l'intera lampada.
■ Questa sorgente luminosa non è indi-
cata per un dimmer esterno o un inter- ruttore elettronico.
Comportamento corretto
■ Montare la lampada in modo che sia protetta dall'umidità e dallo sporco.
■Preparare con cura il montaggio e riservare un intervallo di tempo sufficiente. Disporre i pezzi e gli utensili e i materiali necessari in modo chiaro e a portata di mano.
■ Siate sempre attenti! Fare sempre attenzione a ciò che si fa e agire sempre con cautela. Non montare mai la lampada se non si è concentrati o non si sta bene.
- Preparazione
- Utensili e materiale necessari
Gli utensili e i materiali summenzionati non sono in dotazione. Si tratta di informazioni e valori non vincolanti per l'orientamento. La natura del materiale dipende dalle condizioni individuali in loco.
- Matita/Utensile per contrassegnare
- Tester di tensione a 2 poli
- Avvitatore
- Trapano
- Punta da trapano (ø 6 mm)
- Taglierina
- Scala
- Prima dell'installazione
Importante: il collegamento elettrico deve essere effettuato da un elettricista o da una persona qualificata in installazioni elettriche. Questa persona deve conoscere le caratteristiche della lampada e le norme in materia di collegamento elettrico.
□ Assicurati di prestare attenzione alle condizioni della base, poiché il materiale di fissaggio fornito non è adatto a tutti i tipi di parete. Chiedi al tuo rivenditore le viti e i tasselli adatti al rispettivo supporto. Il fabbricante non si assume alcuna responsabilità per un collegamento improprio del tassello a parete e per i danni che ne derivano.
□Familiarizzare con tutte le istruzioni e le illustrazioni in questo manuale e con la luce stessa prima dell'installazione.
□Prima dell'installazione assicurarsi che non ci sia tensione sulla linea a cui va collegata la lampada. A riguardo, rimuovere il fusibile o disattivare il salvavita nella scatola dei fusibili (posizione 0).
□Verificare che non ci sia tensione utilizzando un tester di tensione a 2 poli.
- Messa in funzione
• Montaggio della lampada
□Allentare lateralmente l'alloggiamento morsettiera 5 con le viti di fissaggio visibili 4 e rimuovere l'angolo di montaggio 2 dal retro.
□ Contrassegnare i fori con l'angolo di montaggio 2 per le viti previste per i fori longitudinali.
□Praticare adesso i fori di fissaggio (diametro ca. 6 mm, profondità ca. 40 mm). Assicurarsi di non danneggiare il cavo di alimentazione.
□Inserire i tasselli nei fori.
□Fissare l'angolo di montaggio 2 con le viti in dotazione 3.
□Inserire entrambi i cavi L e N attraverso i tubi protettivi 8.
Collegare il cavo di collegamento della lampada con la scatola di raccordo 6 al cavo di collegamento di rete (esterno) 7.
Nota: assicurarsi di collegare correttamente i singoli conduttori del cavo di collegamento alla rete (esterno): conduttore sotto tensione,
nero o marrone = simbolo L, conduttore neutro = simbolo N. Collegare il conduttore di protezione (verde-giallo) all'alloggia- mento morsettiera 5 e al morsetto di terra contrassegnato 1
Fissare la lampada con le viti 4 e l'angolo di montaggio 2.
□Inserire nuovamente il fusibile o riattivare il salvavita nella scatola dei fusibili (posizione I).
La lampada è pronta per l'uso.
- Manutenzione e pulizia
AVVERTENZA! PERICOLO DI SCOSSA ELETTRICA!
Prima della pulizia, separare la lampada dalla rete elettrica. A riguardo, rimuovere il fusibile o disattivare il salvavita nella scatola dei fusibili (posizione 0).
AVVERTENZA! PERICOLO DI SCOSSA ELETTRICA!
Per garantire la sicurezza elettrica, la sorgente luminosa non deve mai essere pulita con acqua né essere immersa in questa o in un altro liquido.
ATTENZIONE! PERICOLO DI USTIONE A CAUSA DELLE SUPERFICI CALDE!
Aspettare che la lampada si sia raffreddata completamente.
Non utilizzare alcun solvente, benzina o similare. La lampada potrebbe subire dei danni.
□Per la pulizia utilizzare un panno asciutto e senza pelucchi.
□Inserire nuovamente il fusibile o riatttivare il salvavita nella scatola dei fusibili (posizione I).
- Smaltimento
L'imballaggio è realizzato con materiali ecocompatibili che è possibile smaltire presso i punti di riciclaggio locali.
Notare l'etichettatura dei materiali di imballaggio nella raccolta differenziata, questi sono contrassegnati da sigle (a) e numeri (b) con il seguente significato: 1-7: plastica/20-22: carta e cartone/80-98: materiali compositi.
Il prodotto e i materiali di imballaggio sono riciclabili, si prega di smaltirli separata-mente per una migliore gestione dei rifiuti. Il logo Triman è in vigore solo in Francia.
Nell'interesse della protezione dell'ambiente, non gettare il prodotto nei rifiuti domestici quando ha esaurito la sua funzione, ma smaltirlo in modo professionale. Puoi saperne di più sui punti di raccolta e sui loro orari di apertura presso la tua amministrazione responsabile.
• Garanzia e assistenza
• Garanzia
L'apparecchio è provvisto di una garanzia di 36 mesi a decorrere dalla data di acquisto. L'apparecchio è stato prodotto con estrema cura ed è stato sottoposto a severi controlli di qualità. Per la durata del periodo di garanzia risolviamo gratuitamente qualunque problema legato a difetti di materiale o di produzione. Se tuttavia si dovessero riscontrare dei difetti durante il periodo di garanzia, si prega di inviare l'apparecchio all'indirizzo di assistenza riportato indicando il codice del modello: 14166602L/14166702L.
Sono esclusi dalla garanzia danni causati da uso improprio, mancato rispetto delle istruzioni per l'uso o interventi da parte di persone non autorizzate, così come i componenti usurabili (ad es. le lampadine). Un eventuale intervento in garanzia non prolunga né rinnova il periodo di garanzia stesso.
- Indirizzo del servizio assistenza
Numero di servizio gratuito:
Tel.: 00800 / 27456637
IAN 389530\_2201
Per tutte le richieste tenere a portata di mano lo scontrino e il numero articolo (IAN 389530_2201) per attestare l'acquisto.
• Dichiarazione di conformità CE
Questo prodotto è conforme ai requisiti delle norme europee e nazionali. La conformità è stata verificata. Le dichiarazioni e la documentazione sono state fornite dal fabbricante.
- Fabbricante
