| Typ výrobku | Stropní/nástěnné LED svítidlo |
| Model | 14166602L / 14166702L |
| Napájecí napětí | 230-240 V ~, 50 Hz |
| Celkový jmenovitý výkon | 13 W |
| LED výkon | 10 W (2 × 5 W) |
| Třída ochrany | I |
| Stupeň krytí | IP20 |
| Světelný zdroj | Integrovaný LED modul, nevyměnitelný |
| Třída energetické účinnosti | F |
| Použití | Vnitřní, suché a uzavřené prostory |
| Montáž | Na stěnu nebo strop |
| Dodávaný montážní materiál | 2 šrouby, 2 hmoždinky, 2 ochranné průchodky |
| Elektrická instalace | Kvalifikovaným elektrikářem |
| Údržba | Čištění suchým hadříkem, předtím vypněte napájení |
| Záruka | 36 měsíců |
| Poprodejní servis | 00800 / 27456637 (bezplatné číslo) |
| IAN reference | 389530_2201 |
| Obsah dodávky | Svítidlo, šrouby, hmoždinky, ochranné průchodky, návod |
Často kladené otázky - 14166602L Livarno Lux
Dotazy uživatelů ohledně 14166602L Livarno Lux
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Osvětlení ve formátu PDF zdarma! Najděte svůj návod 14166602L - Livarno Lux a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 14166602L značky Livarno Lux.
NÁVOD K OBSLUZE 14166602L Livarno Lux
Pokyny k montáži, obsluze a bezpečnostní pokyny
DK
LED VÆG-/LOFTSLAMPE
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
SK
CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 41
SK Pokyny pre montáz, obsluhu a bezpečnostné pokyny Strana 47
Legenda použitých piktogramů......Strana 42
Úvod....Strana 43
Použití ke stanovenému účelu.... Strana 43
Obsah dodávky.... Strana 43
Popis dílǚ.... Strana 43
Technické údaje....Strana 43
Bezpečnost....Strana 43
Bezpečnostní pokyny....Strana 43
Příprava.... Strana 44
Potřebné nářadí a materiál.... Strana 44
Před instalací....Strana 44
Uvedení do provozu.... Strana 45
Montáž svítilny.... Strana 45
Údržba a čištění...... Strana 45
Zlikvidování......Strana 45
Záruka a servis.... Strana 45
Záruka....Strana 45
Adresa servisu.... Strana 46
Prohlášení o shodě....Strana 46
Výrobce.... Strana 46

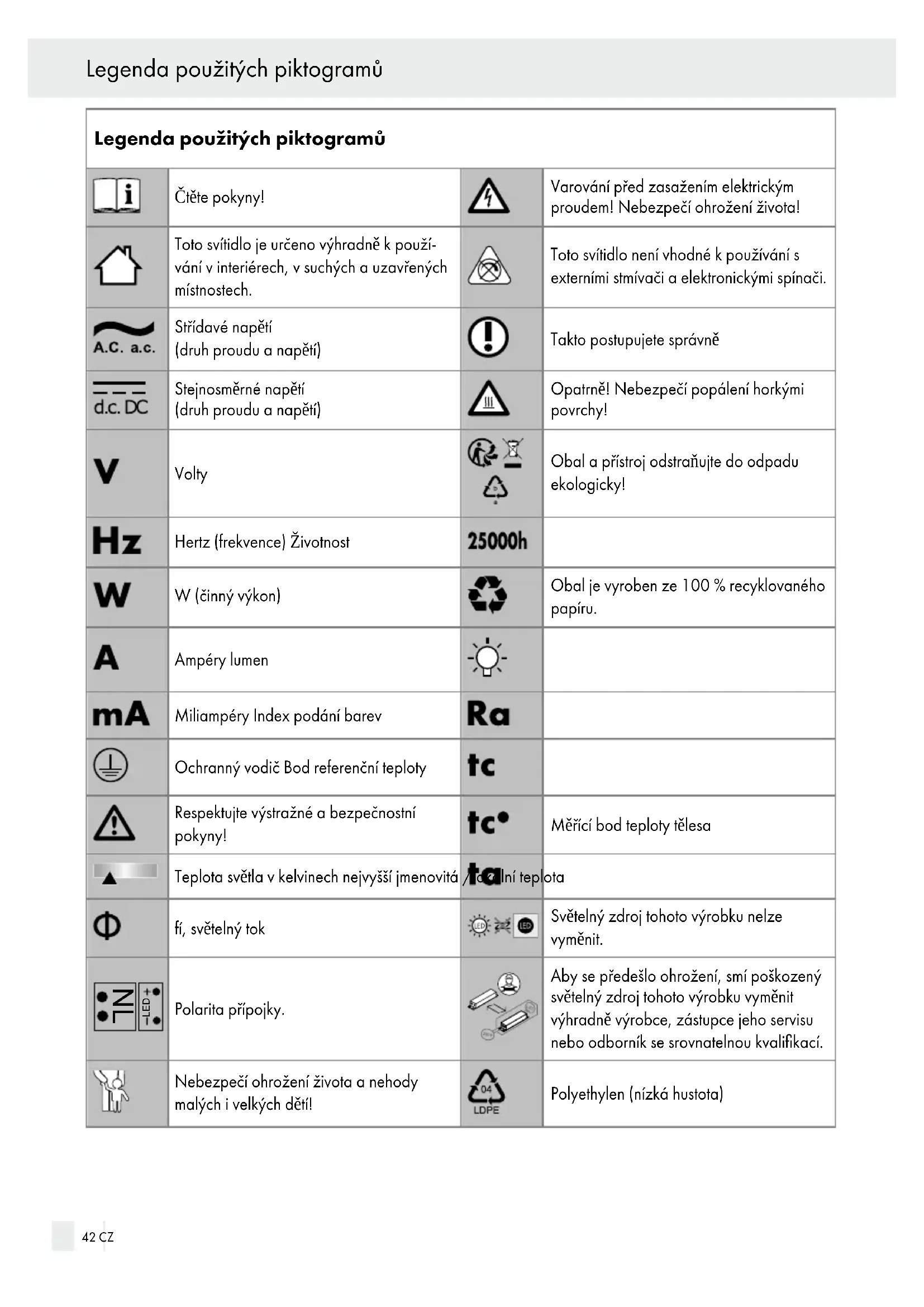

| Legenda použitých piktogramů | |||
 | Čtěte pokyny! |  | Varování před zasažením elektrickým proudem! Nebezpečí ohrožení života! |
 | Toto svítidlo je určeno výhradně k používání v interiérech, v suchých a uzavřených místnostech. |  | Toto svítidlo není vhodné k používání s externími stmívači a elektronickými spínači. |
 | Střídavé napětí(druh proudu a napětí) |  | Takto postupujete správně |
 | Stejnosměrné napětí(druh proudu a napětí) |  | Opatrně! Nebezpečí popálení horkými povrchy! |
 | Volty |   | Obal a přístroj odstraňujte do odpadu ekologicky! |
 | Hertz (frekvence) Životnost | 25000h | |
 | W (činný výkon) |  | Obal je vyroben ze 100 % recyklovaného papíru. |
 | Ampéry lumen |  | |
 | Miliampéry Index podání barev |  | |
 | Ochranný vodič Bod referenční teploty |  | |
 | Respektujte výstražné a bezpečnostní pokyny! |  | Měřící bod teploty tělesa |
 | Teplota světla v kelvinech nejvyšší jmenovitá |  |lní teplota | |
 | fí, světelný tok |  | Světelný zdroj tohoto výrobku nelze vyměnit. |
 | Polarita přípojky. |  | Aby se předešlo ohrožení, smí poškozený světelný zdroj tohoto výrobku vyměnit výhradně výrobce, zástupce jeho servisu nebo odborník se srovnatelnou kvalifikací. |
 | Nebezpečí ohrožení života a nehody malých i velkých dětí! |  | Polyethylen (nízká hustota) |
| 20PAP | Vinitá lepenka | IP20 | Svítidlo má stupeň krytí „IP20“ a je určeno jen k privátnímu použití ve vnitřních prosto-rech. |
Nástěnné / Stropní LED svítidlo
•Úvod
Blahopřejeme vám ke koupi nového výrobku. Rozhodli jste se tím pro vysoce kvalitní výrobek. Přečtěte si laskavě kompletně a pečlivě tento návod k obsluze.
Rozevřete stránku s obrázky. Tento návod je součástí tohoto výrobku a obsahuje důležité informace k jeho uvedení do provozu a k zacházení s ním. Řidte se vždy bezpečnostními pokyny. Před uvedením do provozu zkontrolujte, jestli je k dispozici správné napětí a jestli jsou všechny díly správně namontované. Jestliže máte ještě otázky nebo jste si nejistí při ovládání přístroje, kontaktujte vašeho prodejce nebo servis. Návod pečlivě uschovejte a případně jej předejte třetí osobě.
•Použití ke stanovenému účelu
Lampa je určena výhradně pro provoz v interiéru, v suchých a uzavřených místnostech. Svítidlo lze upevnit na všechny běžně hořlavé povrchy. Tento přístroj je určen
pouze k použití v domácnosti. Tento výrobek je určen jen k běžnému použití a může být využit k montáži na stěnu nebo strop.
•Obsah dodávky
Bezprostředně po vybalení vždy zkontrolujte úplnost dodávky a bezvadný stav zařízení.
1 Nástěnné / stropní LED svítidlo, model 14166602L / 14166702L
2 šrouby
2 hmoždinky
2 ochranné hadičky
1 návod k montáži a obsluze
- Popis dílů
1 Hmoždinka
2 Montážní úhelník
3 Šrouby (montážní úhelník)
4 Šrouby (připojovací krabice)
5 Připojovací těleso
6 Svorka svítidla
7 Sífový připojovací kabel (externí)
8 Ochranná hadička
•Technické údaje
Svítidlo:
Model č.: 14166602L / 14166702L
Provozní napětí: 230–240 V\~, 50 Hz
Jmenovitý příkon: 13 W
Třída ochrany: I
Druh ochrany: IP20
LED:
Osvětlovací prostředek: LED modul
Jmenovitý příkon: 10 W (2x 5 W)
Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti „F“.
- Bezpečnost
Bezpečnostní pokyny
Při škodách způsobených nedodržením tohoto návodu k obsluze zaniká záruka! Za následné škody se neručí! Za věcné nebo osobní škody, způsobené neodborným zacházením nebo nerespektováním bezpečnostních pokynů, se neručí!
⚠️ VÝSTRAHA! NEBEZPEČÍ OHROŽENÍ ŽIVOTA A ZRANĚNÍ PRO MALÉ A VELKÉ
DĚTI!
Nenechávejte děti nikdy samotné s obalovým materiálem. Hrozí nebezpečí udušení obalovým materiálem. Děti nebezpečí často podceňují. Výrobek chraňte před dětmi.
Tento výrobek mohou používat děti od 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly
Bezpečnost / Příprava / Před instalací
poučeny o bezpečném používání výrobku a chápou nebezpečí, která z jeho používání vyplývají. S výrobkem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu.
Zabraňte ohrožení života v důsledku zásahu elektrickým proudem
Elektrickou instalaci nechte provádět jen vyučeného elektrikáře nebo osobu s odpovídajícími zkušenostmi.
Před každým připojením na přívod elektrického proudu kontrolujte svítidlo a připojovací kabel, jestli nejsou poškozené. Nikdy nepoužívejte svítidlo, pokud jste zjistili, že je poškozené.
VÝSTRAHA!
Poškozené síťové kabely znamenají nebezpečí ohrožení života elektrickým proudem. Při poškozeních, opravách nebo jiných problémech se obraťte na servis nebo na kvalifikovaného elektrikáře.
Před montáží odstraňte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
Před montáží se přesvědčte, jestli se shoduje napětí elektrického proudu, které máte k dispozici s napětím potřebným pro svítidlo (viz „Technické údaje“).
Nikdy neotvírejte žádný z elektrických provozních prostředků ani do nich nestrkejte jakékoli předměty. Takové zásahy znamenají nebezpečí ohrožení života elektrickým proudem.
■Neinstalujte svítidlo na vlhkém nebo vodivém povrchu!
Vyvarujte se nebezpeči požáru a poranění
NEBEZPEČÍ ZRANĚNÍ!
Bezprostředně po vybalení zkontrolujte svítidlo, jestli není poškozené.
Nemontujte svítidlo s vadnými skly nebo vadnými svíticími prostředky. V takovém případě se obratte na servis se žádostí o náhradu.
Nedívejte se přímo do zdroje světla (osvětlovací prostředek LED, atd.).
Nedívejte se optickými přístroji na zdroj světla.
Zdroj světla tohoto svítidla nelze vyměnit; jestliže je vadný nebo dosáhne konce životnosti, musí se vyměnit celé svítidlo.
■ Toto svítidlo není vhodné k používání s
externími stmívači a elektronickými spínači.
Tak postupujete správně
■ Montujte svítidlo tak, aby bylo chráněné před vlhkem a znečištěním.
Montáž nejdříve pečlivě připravte, udělejte si na ní čas. Připravte si předtím přehledně všechny jednotlivé díly a navíc potřebné nástroje nebo materiál.
Bud'te vždy pozorní! Dbejte vždy na to, co děláte, a postupujte vždy s rozumem. Nikdy nemontujte svítidlo, nejste-li koncentrovaní nebo necítíte-li se dobře.
•Příprava
- Potřebné nářadí a materiál
Uvedené nářadí a materiály nejsou součástí dodávky. Jedná se zde o nezávazné údaje a orientační hodnoty. Vlastnosti materiálu jsou závislé na individuálních podmínkách v místě.
- tužka / nástroj k označení
- 2pólová zkoušečka napětí
- šroubovák
- vrtačka
- vrták (ø 6 mm)
- kleště štípačky
- žebřík
- Pred instalaci
Důležité: Připojení k elektrické síti musí provést kvalifikovaný elektrikář nebo osoba zaškolená pro práce na elektrických rozvodech. Tato osoba musí být seznámena s vlastnostmi svítidla a s předpisy pro připojení.
□Vždy také respektujte vlastnosti podkladu, jelikož přiložený upevňovací materiál není vhodný pro všechny druhy stěn. O šroubech a hmoždinkách vhodných pro příslušný podklad se informujte v obchodě. Výrobce neurčí za škody vzniklé neodborným namontováním hmoždinky do stěny.
□Před instalací se nejdříve seznamte se světlem, pokyny a obrázky v tomto návodu.
□Před instalací zajistěte, aby byl přívod elektrického proudu ke svítidlu bez napětí. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
□ Zkontrolujte beznapěťový stav zkoušečkou.
•Uvedení do provozu
- Montáž svítilny
□Odšroubujte na straně svorkovnice 5 viditelné šrouby 4 a sejměte montážní úhelník 2 ze zadní strany.
☐Označte si pomocí montážního úhelníku 2 místa pro vyvrtání otvorů.
Nyní vyvrtejte otvory (průměr cca 6 mm, hloubka cca 40 mm). Dbejte, abyste nepoškodili vodiče přívodu elektrického proudu.
□Nasad'te hmoždinky do vyvrtaných otvorů.
☐ Přišroubujte úhelník 2 dodanými šrouby 3.
□Natáhněte na oba kabely L a N ochranné hadičky
8.
□Spojte prípojovací kabel svítidla pomocí svorkovnice 6 se síťovým kabelem (externím) 7.
Upozornění: Dbejte na to, aby jste správně připojili jednotlivé vodiče síťového kabelu (externího): vodič vedoucí proud, černý nebo hnědý = písmeno L, nulový vodič, modrý = písmeno N. Spojte ochranný vodič (zelenožlutý) se svorkou uzemnění označenou ⏚ v připojovací krabici 5.
Nyní přišroubujte svítidlo šrouby 4 na úhelník 2.
□ Nasadte zase pojistku nebo zapněte jistič v pojistkové skříni (do polohy I).
Nyní je svítidlo připravené k použití.
- Údržba a čištění
VÝSTRAHA! NEBEZPEČÍ ZÁSAHU ELEK-TRICKÝM PROUDEM!
Při čištění nejprve svítidlo odpojte od elektrické sítě. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
VÝSTRAHA! NEBEZPEČÍ ZÁSAHU ELEK-TRICKÝM PROUDEM!
Z důvodu elektrické bezpečnosti se svítidlo nikdy nesmí čistit vodou nebo jinými kapalinami anebo dokonce do vody ponořovat.
⚠ POZOR! NEBEZPEČÍ POPÁLENÍ HORKÝMI POVRCHY!
Nechte svítidlo úplně vychladnout.
Nepoužívejte na čištění rozpouštědla, benzín nebo podobné látky, lampu můžete poškodit.
□Používejte na čištění suchou tkaninu, která nepouští vlákna.
□ Nasad'te zase pojistku nebo zapněte jistič v pojistkové skříni (do polohy I).
•Zlikvidování
Obal se skladá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se řídte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky.
Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii.
Jakmile Váš výrobek dosloužil, nevyhazujte ho v zájmu ochrany životního prostředí do odpadu z domácností, ale odvezte ho k odborné likvidaci. O sběrnách a otevírací době se můžete informovat u Vaši kompetentní správy.
•Záruka a servis
•Záruka
Od okamžiku zakoupení dostáváte na výrobek záruku po dobu 36 měsíců. Přístroj byl pečlivě vyroben a podroben přesné kontrole kvality. Během záruční doby odstraníme bezplatně všechny vady materiálu a opravíme závady z výroby. V případě, že se během záruční
Záruka a servis
doby přesto vyskytnou závady, zašlete přístroj na uvedenou adresu servisu a uvedte následující číslo modelu: 14166602L/14166702L.
Ze záruky vyloučeny škody způsobené neodborným zacházením, nerespektováním návodu k obsluze nebo zásahem neautorizovanou osobou, jakož i poškození rychle opotřebitelných dílů (např. svíticí prostředky). Záručním výkonem se záruční doba neprodlouží ani neobnoví.
- Adresa servisu
Servisní číslo zdarma:
Tel.: 00800 / 27456637
IAN 389530_2201
Pro všechny požadavky si připravte pokladní blok a číslo výrobku (IAN 389530_2201) jako doklad o nákupu.
•Prohlášení o shodě CE
Tento výrobek splňuje požadavky platných evropských a národních směrnic. Shoda byla prokázána. Příslušná prohlášení a dokumentace jsou uloženy u výrobce.
• Výrobce
Obsah dodávky....Strana 49
Popis častí....Strana 49
Technické údaje.... Strana 49
Výrobca.... Strana 52
1 návod na montáž a obsluhu
- Popis častí
Menovitý výkon: 10 W (2x 5 W)
Nikdy nenechávajte deti bez dozoru s obalovým materiálom. Existuje nebezpečenstvo zadusenia
Zabráňte ohrozeniu života zásahom elektrickým prúdom
Zabráňte nebezpečenstvu požiaru a poranení
⚠️ NEBEZPEČENSTVO PORANENIA!
stmievače a elektronické spínače.
Bezplatné servisné číslo:
Tel.: 00800 / 27456637
IAN 389530_2201
