Typ produktu	Lampa sufitowa/ścienna LED
Model	14166602L / 14166702L
Napięcie zasilania	230-240 V ~, 50 Hz
Całkowita moc znamionowa	13 W
Moc LED	10 W (2 × 5 W)
Klasa ochronności	I
Stopień ochrony IP	IP20
Źródło światła	Wbudowany moduł LED, niewymienny
Klasa efektywności energetycznej	F
Zastosowanie	Wewnątrz, suche i zamknięte pomieszczenia
Montaż	Ściana lub sufit
Dołączone elementy montażowe	2 śruby, 2 kołki, 2 osłony ochronne
Instalacja elektryczna	Przez wykwalifikowanego elektryka
Konserwacja	Czyścić suchą ściereczką, przed wyłączyć zasilanie
Gwarancja	36 miesięcy
Serwis posprzedażowy	00800 / 27456637 (bezpłatny numer)
Numer referencyjny IAN	389530_2201
Zawartość opakowania	Lampa, śruby, kołki, osłony ochronne, instrukcja

Często zadawane pytania - 14166602L Livarno Lux

Jak zainstalować oprawę Livarno Lux 14166602L ?

Instalacja elektryczna musi być wykonana przez wykwalifikowanego elektryka. Najpierw wyłącz prąd na wyłączniku. Użyj detektora napięcia, aby sprawdzić brak napięcia. Zamocuj wspornik montażowy do ściany lub sufitu, a następnie podłącz przewody (L, N, uziemienie) za pomocą kostki. Na koniec zamocuj lampę na wsporniku.

Czy mogę używać ściemniacza z tą lampą?

Nie, ta lampa nie jest przystosowana do zewnętrznych ściemniaczy ani przełączników elektronicznych. Użyj standardowego przełącznika.

Czy źródło LED jest wymienne?

Nie, źródło światła tego produktu nie jest wymienne. Po zakończeniu żywotności całą lampę należy wymienić.

Co zrobić w przypadku awarii lub defektu?

Skontaktuj się z serwisem posprzedażowym pod numerem 00800 / 27456637 (bezpłatny). Zachowaj paragon i numer referencyjny IAN (389530_2201) jako dowód zakupu.

Czy mogę czyścić lampę wodą?

Nie, ze względów bezpieczeństwa elektrycznego nigdy nie używaj wody ani płynów. Czyść suchą, niestrzępiącą się ściereczką po odłączeniu zasilania.

Jaki jest okres gwarancji?

Gwarancja wynosi 36 miesięcy od daty zakupu. Obejmuje wady materiałów i wykonania, ale wyklucza uszkodzenia spowodowane niewłaściwym użytkowaniem.

Gdzie znaleźć serwis posprzedażowy?

Serwis posprzedażowy jest dostępny telefonicznie pod numerem 00800 / 27456637 (bezpłatny). Prosimy podać numer referencyjny IAN 389530_2201.

Czy ta lampa może być używana na zewnątrz?

Nie, jest przeznaczona wyłącznie do użytku wewnątrz, w suchych i zamkniętych pomieszczeniach. Stopień ochrony IP20 nie gwarantuje ochrony przed wodą.

Jaki jest stopień ochrony (IP) tej lampy?

Stopień ochrony to IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie przed wodą. Nadaje się tylko do użytku wewnętrznego.

Jak utylizować oprawę po zakończeniu żywotności?

Nie wyrzucaj lampy razem z odpadami domowymi. Oddaj ją do punktu zbiórki odpadów lub punktu zbiórki urządzeń elektrycznych. Opakowanie nadaje się do recyklingu.

INSTRUKCJA OBSŁUGI 14166602L Livarno Lux

Wskazówki montażu, obsługi i bezpieczeństwa

ES

LÁMPARA LED DE PARED/TECHO

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

CZ

PL Wskazówki montażu, obstugi i bezpieczeństwa Strona 33

Legenda zastosowanych piktogramów...... Strona 34

Instrukcja......Strona 35

Zastosowanie zgodne z przeznaczeniem......Strona 35

Zakres dostawy....Strona 35

Opis części......Strona 35

Dane techniczne...... Strona 35

Bezpieczeństwo......Strona 35

Wskazówki bezpieczeństwa......Strona 35

Przygotowanie...... Strona 37

Potrzebne narzędzia i materiały...... Strona 37

Przed instalacja......Strona 37

Uruchomienie......Strona 37

Montaż lampy......Strona 37

Konserwacja i czyszczenie...... Strona 37

Utylizacja...... Strona 38

Gwarancja i serwis......Strona 38

Gwarancja...... Strona 38

Adres serwisu.... Strona 38

Deklaracja zgodności...... Strona 38

Producent......Strona 39

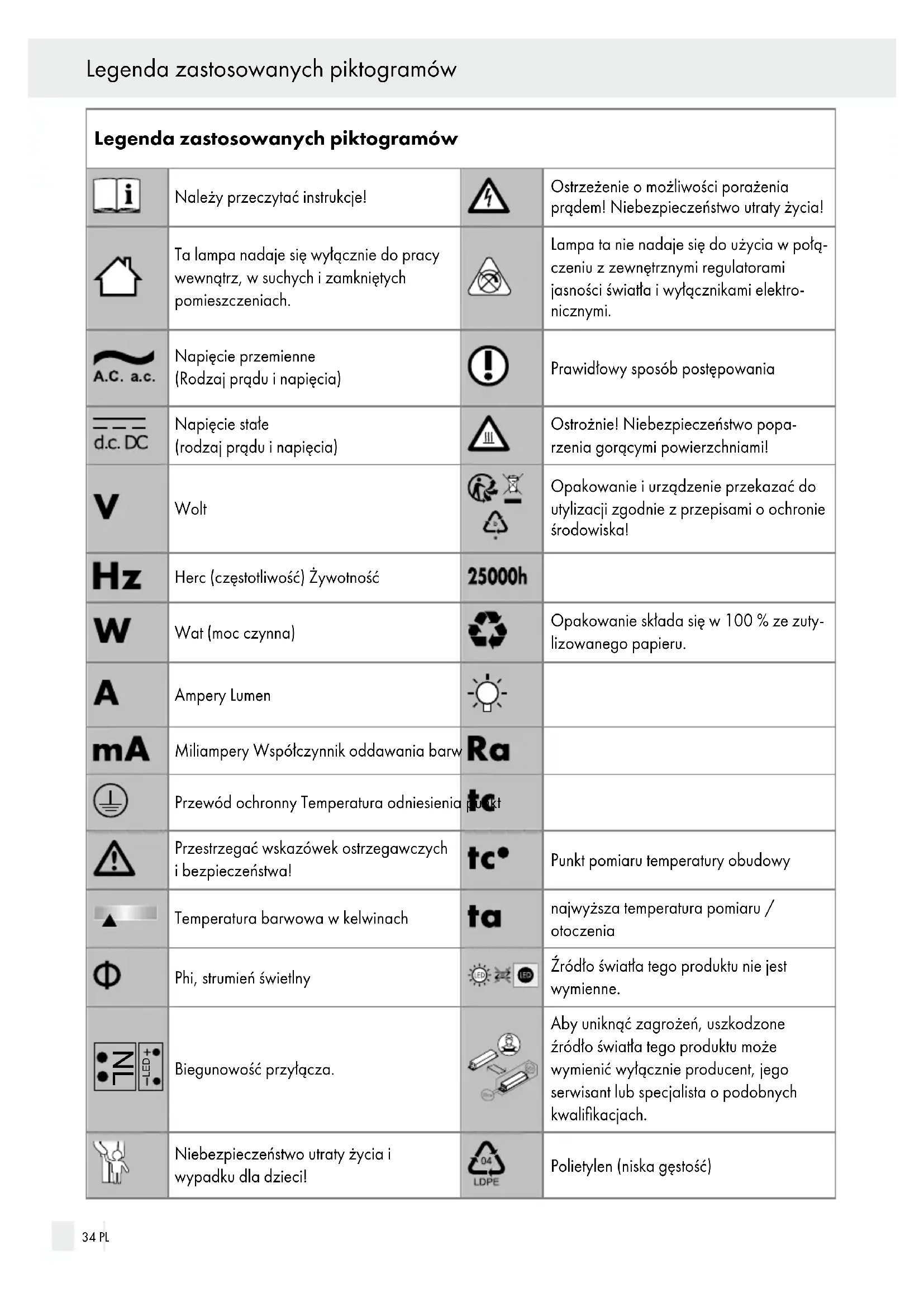

Legenda zastosowanych piktogramów
	Należy przeczytać instrukcje!		Ostrzeżenie o możliwości porażenia prądem! Niebezpieczeństwo utraty życia!
	Ta lampa nadaje się wyłącznie do pracy wewnątrz, w suchych i zamkniętych pomieszczeniach.		Lampa ta nie nadaje się do użycia w połączeniu z zewnętrznymi regulatorami jasności światła i wyłącznikami elektro-nicznymi.
	Napięcie przemienne (Rodzaj prądu i napięcia)		Prawidłowy sposób postępowania
	Napięcie stałe (rodzaj prądu i napięcia)		Ostrożnie! Niebezpieczeństwo popa-rzenia gorącymi powierzchniami!
	Wolt		Opakowanie i urządzenie przekazać do utylizacji zgodnie z przepisami o ochronie środowiska!
	Herc (częstotliwość) Żywotność		h
	Wat (moc czynna)		Opakowanie składa się w 100 % ze zuty-lizowanego papieru.
	Ampery Lumen
	Miliampery Współczynnik oddawania barw
	Przewód ochronny Temperatura odniesienia
	Przestrzegać wskazówek ostrzegawczych i bezpieczeństwa!		Punkt pomiaru temperatury obudowy
	Temperatura barwowa w kelwinach		najwyższa temperatura pomiaru / otoczenia
	Phi, strumień świetlny		Źródło światła tego produktu nie jest wymienne.
	Biegunowość przyłącza.		Aby uniknąć zagrożeń, uszkodzone źródło światła tego produktu może wymienić wyłącznie producent, jego serwisant lub specjalista o podobnych kwalifikacjach.
	Niebezpieczeństwo utraty życia i wypadku dla dzieci!		Polietylen (niska gęstość)
	Tektura falista	IP20	Ta lampa posiada stopień ochrony „IP20” i jest przeznaczona wyłącznie do stosowania w pomieszczeniach w prywatnych gospodarstwach domowych.

Lampa ścienna/sufitowa LED

•Instrukcja

Gratulujemy Państwu zakupu nowego urządzenia. Zdecydowali się Państwo na zakup produktu najwyższej jakości. Proszę dokładnie przeczytać catą niniejszą instrukcję obsługi. Proszę rozłożyć stronę z rysunkami. Niniejsza instrukcja obsługi należy do produktu. Zawiera ona ważne wskazówki dotyczące uruchamiania i postugiwania się produktem. Zawsze należy przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa. Przed uruchomieniem proszę sprawdzić, czy występuje prawidłowe napięcie, i czy wszystkie części są prawidłowo zamontowane. W przypadku zapytań lub niepewności odnośnie obchodzenia się z urządzeniem, prosimy o kontakt ze sprzedawcą lub punktem serwisowym. Proszę starannie przechowywać niniejszą instrukcję obsługi, a w razie oddania urządzenia osobom trzecim przekazać ją wraz z nim.

- Zastosowanie zgodne z przeznaczeniem

Niniejsza oprawa oświetleniowa nadaje się wyłącznie do pracy w obszarze wewnętrznym, w suchych i zamkniętych pomieszczeniach. Lampa może być mocowana na wszystkich powierzchniach o normalnym stopniu palności. To urządzenie przewidziano do użytku w prywatnym gospodarstwie domowym. Ten produkt przeznaczony jest do normalnego użytku i może zostać zamontowany na ścianie lub suficie.

•Zakres dostawy

Bezpośrednio po wypakowaniu należy sprawdzić, czy zestaw jest kompletny oraz czy urządzenie znajduje się w nienagannym stanie.

1 lampa ścienna / sufitowa LED, model 14166602L / 14166702L

2 śruby

2 kotki

2 wężyki ochronne

1 instrukcja montażu i obstugi

- Opis części

1 Kotki
2 Kątownik montażowy
3 Śruby (kątownik montażowy)
4 Śruby mocujące (obudowa potączeniowa)
5 Obudowa potączeniowa
6 Zacisk
7 Przewód zasilający (zewnętrzny)
8 Wężyk ochronny

• Dane techniczne

Lampa:

Nr modelu: 14166602L / 14166702L

Napięcie robocze: 230–240 V\~, 50 Hz

Moc znamionowa: 13 W

Klasa ochrony: I

Stopień ochrony: IP20

LED:

Element świetlny: moduł LED

Moc znamionowa: 10 W (2x 5 W) W

Ten produkt zawiera źródło światła klasy efektywności energetycznej „F”.

- Bezpieczeństwo

Wskazówki bezpieczeństwa

W przypadku szkód spowodowanych nieprzestrzeganiem niniejszej instrukcji obsługi prawo do gwarancji wygasa! Za szkody pośrednie producent nie ponosi odpowiedzialności! W przypadku szkód materialnych lub osobowych, które powstały wskutek niewłaściwego obchodzenia się z urządzeniem lub nieprzestrzegania

wskazówek dotyczących bezpieczeństwa, nie pono- simy żadnej odpowiedzialności!

⚠ OSTRZEŻENIE ZAGRO- ŻENIE ŻYCIA I NIEBEZPIE- CZEŃ- STWO WYPADKU U

DZIECI!

W żadnym wypadku nie pozostawiać dzieci bez nadzoru w pobliżu opakowania. Istnieje niebezpieczeństwo uduszenia się materiałem opakowaniowym. Dzieci często nie dostrzegają niebezpieczeństwa. Dzieci nie powinny mieć dostępu do produktu.

Niniejsze urządzenie może być używane przez dzieci od lat 8 oraz przez osoby z obniżonymi zdolnościami fizycznymi, sensorycznymi lub mentalnymi lub brakiem doświadczenia i / lub wiedzy, jeśli pozostają pod nadzorem lub zostały pouczone w kwestii bezpiecznego użycia urządzenia i rozumieją wynikające z niego zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być przeprowadzane przez dzieci bez nadzoru.

Porażenie prądem elektrycznym grozi śmiercią

■ Wykonanie instalacji elektrycznej należy zlecić wykwalifikowanemu elektrykowi lub osobie przeszkolonej w zakresie wykonywania instalacji elektrycznych.

■ Przed każdym podłączeniem do sieci elektrycznej należy dokonać kontroli lampy oraz przewodu sieciowego pod względem uszkodzeń. Nigdy nie używać lampy w razie stwierdzenia jakichkolwiek uszkodzeń.

OSTRZEŻENIE!

Uszkodzone przewody sieciowe stwarzają niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym. W razie uszkodzeń, napraw lub innych problemów z lampą należy zwrócić się do punktu serwisowego lub do elektryka.

■ Przed rozpoczęciem montażu wyjąć bezpiecznik lub wyłączyć wyłącznik nadmiarowopрядowy w skrzynce bezpiecznikowej (położenie 0).

■ Przed montażem należy upewnić się, że istniejące napięcie sieci jest zgodne z wymaganym napięciem roboczym oprawy oświetleniowej (patrz „Dane techniczne”).

Nigdy nie otwierać elementów elektrycznych i nie wkładać do nich jakichkolwiek przedmiotów. Tego rodzaju ingerencje oznaczają zagrożenie życia wskutek porażenia prądem elektrycznym.
Lampy nie należy instalować na podłożu wilgotnym lub przewodzącym prąd!

Jak uniknąć zagrożenia pożarowego i obrażeń ciała

NIEBEZPIECZEŃSTWO OBRAŻEŃ ŁA!

Zaraz po rozpakowaniu należy sprawdzić, czy lampa nie jest uszkodzona.

■Proszę nie montować oprawy oświetleniowej z uszkodzonymi źródłami światła i / lub kloszami. W takim przypadku w celu otrzymania części zamiennej należy skontaktować się z punktem serwisowym.
Nie należy bezpośrednio wpatrywać się w źródło światła (elementy świetlne, LED, itp).
Nie patrzeć w źródło światła przez instrumenty optyczne.
- Źródło światła tej lampy nie podlega wymianie; jeśli czas działania źródła światła się zakończy, należy wymienić całą lampę.
■Lampa ta nie nadaje się do użycia w

potączeniu z zewnętrznymi regulatorami jasności światła i wyłącznikami

elektronicznymi.

Prawidłowy sposób postępowania

Lampę zamontować w taki sposób, aby była zabezpieczona przed wilgocią, wiatrem i zanieczyszczeniami.
Starannie przygotować montaż i zarezerwować sobie wystarczającą ilość czasu. Wszystkie pojedyncze części oraz dodatkowo potrzebne narzędzia należy uprzednio rozłożyć w przejrzysty sposób i w zasięgu ręki.
Zachować ostrożność! Zawsze zwracać uwagę na wykonywane czynności i kierować się rozsqdkiem. Nie należy wykonywać montażu lampy w przypadku braku koncentracji lub złego samopoczucia.

- Przygotowanie

- Potrzebne narzędzia i materiały

Wymienione narzędzia i materiały nie są częścią zestawu. Są to jedynie niewiążące informacje i wartości orientacyjne. Właściwości materiału zależą od warunków w pomieszczeniu.

• ołówek / narzędzie do oznaczania
• 2-biegunowy wskaźnik napięcia
• śrubokręt
• wiertarka
• wiertlo (ø 6 mm)
• szczypce do cięcia drutu
• drabina

- Przed instalacja

Ważne: Wykonanie podłączenia elektrycznego należy zlecić wyszkolonemu elektrykowi lub osobie wdrożonej do wykonywania instalacji elektrycznych. Osoba ta musi posiadać wiedzę na temat właściwości lampy i przepisów dotyczących podłączania.

Zwrócić uwagę na właściwości podłoża, ponieważ załączony materiał mocujący nie jest odpowiedni do wszystkich rodzajów ścian/sufitów. Zapytać w sklepie o wkręty i kotki odpowiednie do danego podłoża. Producent nie ponosi odpowiedzialności za nieprawidłowe potączenia ściana-kotek i wynikające z tego szkody.
□Przed instalacją należy zapoznać się ze wszystkimi instrukcjami i rysunkami zawartymi w niniejszej instrukcji oraz z samą lampą.
□Przed instalacją należy upewnić się, że przewód, do którego ma być podłączona lampa, nie znajduje się pod napięciem. W tym celu należy wyjąć bezpiecznik lub wyłączyć wyłącznik nadmiarowo-prądowy w skrzynce bezpiecznikowej (pozycja 0).
□Brak napięcia należy stwierdzić za pomocą wskaźnika napięcia.

- Uruchomienie

- Montaż lampy

□Usunąć widoczne śruby 4 po bokach obudowy połączeniowej 5 i zdjąć kątownik montażowy 2 na odwrotnej stronie.
□Zaznaczyć otwory do wiercenia za pomocą otworów wzdłużnych w kątowniku montażowych 2 przeznaczonych na śruby.
□Nawiercić otwory mocujące (średnica ok. 6 mm, głębokość ok. 40 mm). Uważać, aby nie uszkodzić przewodu doprowadzającego.
□ Wprowadzić kołki w otwory.
□Zamocować kątownik montażowy 2 za pomocą dołączonych śrub 3.
☐Oba kable Li N przeprowadzić przez wężyki ochronne 8.
□Za pomocą zacisku 6 potączyć kabel instalacyjny lampy z przewodem zasilającym (zewnętrznym) 7.

Wskazówka: Należy zwracać uwagę, aby prawidłowo podłączyć poszczególne przewody kabla zasilającego (zewnętrznego): przewód przewodzący prąd, czarny lub brązowy = symbol L, przewód zerowy, niebieski = symbol N. Połączyć przewód ochronny (zielono-żółty) z zaznaczonym w obudowie połączeniowej 5 zaciskiem uziemiającym

□Przykręcić lampę za pomocą śrub 4 do kątownika montażowego 2.
Ponownie włożyć bezpiecznik lub włączyć wyłącznik nadmiarowo-prądowy na skrzynce bezpiecznikowej (pozycja I).

Lampa jest gotowa do zastosowania.

- Konserwacja i czyszczenie

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM ELEKTRYCZNYM!

Przed rozpoczęciem czyszczenia lampę odłączyć od sieci elektrycznej. W tym celu należy wyjąć bezpiecznik lub wyłączyć wyłącznik nadmiarowopрядowy w skrzynce bezpiecznikowej (pozycja 0).

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM ELEKTRYCZNYM!

Ze względu na zachowanie bezpieczeństwa w zakresie elektryczności nie wolno czyścić lampy za pomocą wody lub innych płynów, ani też zanurzać w wodzie.

⚠ OSTROŻNIE! NIEBEZPIECZEŃSTWO POPARZENIA WSKUTEK GORĄCYCH POWIERZCHNI!

Odczekać, aż lampa całkowicie ostygnie.

Nie używać rozpuszczalników, benzyny i podobnych substancji. W przeciwnym razie lampa może zostać uszkodzona.
Do czyszczenia należy używać wyłącznie suchej, niestrzępiącej się szmatki.
□ Ponownie włożyć bezpiecznik lub włączyć wyłącznik nadmiarowo-prądowy na skrzynce bezpiecznikowej (pozycja 1).

•Utylizacja

Opakowanie wykonane jest z materiałów przyjaznych dla środowiska, które można przekazać do utylizacji w lokalnym punkcie przetwarzania surowców wtórnych.

Przy segregowaniu odpadów prosimy zwrócić uwagę na oznakowanie materiałów opakowaniowych, oznaczone są one skrótami (a) i numerami (b) o następującym znaczeniu: 1-7: Tworzywa sztuczne / 20-22: Papier i tektura / 80-98: Materiały kompozytowe.

Produkt i materiał opakowania nadają się do ponownego przetworzenia, należy je zutylizować osobno w celu lepszego przetworzenia odpadów. Logo Triman jest ważne tylko dla Francji.

Z uwagi na ochronę środowiska nie wyrzucać urządzenia po zakończeniu eksploatacji do odpadów domowych, lecz prawidłowo zutylizować. Informacji o punktach zbiorczych i ich godzinach otwarcia udziela odpowiedni urząd.

•Gwarancja i serwis

•Gwarancja

W momencie zakupu otrzymują Państwo na to urządzenie 36 miesięcy gwarancji. Urządzenie wyprodukowano starannie i poddano dokładnej kontroli jakości. W okresie gwarancji usuwamy bezpłatnie wszystkie wady materiałowe i fabryczne. Jeśli mimo to w okresie gwarancji pojawią się usterki, urządzenie należy przestać na podany adres serwisowy, podając następujący numer modelu: 14166602L/14166702L.

Gwarancji nie podlegają uszkodzenia spowodowane przez nieprawidłowe użytkowanie, nieprzestrzeganie instrukcji obsługi lub ingerencję nieautoryzowanych osób, a także części szybkozużywające się (jak np. elementy świetlne). Ustuga gwarancyjna nie przedłuża ani nie odnawia okresu gwarancji.

Zgodnie z Kodeksem Cywilnym art. 581 §1 wraz z wymianą urządzenia lub ważnej części czas gwarancji rozpoczyna się na nowo.

- Adres serwisu

Bezpłatny numer serwisu:

Tel.: 00800 / 27456637

IAN 389530\_2201

Przed skontaktowaniem się z działem serwisowym należy przygotować paragon i numer artykułu (IAN 389530_2201) jako dowód zakupu.

•Deklaracja zgodności CE

Niniejszy produkt spełnia wymagania obowiązujących dyrektyw europejskich i krajowych. Zgodność została wykazana. Odpowiednie objaśnienia i podkładki dokumentacyjne są zdeponowane u producenta.

• Producent
