NÁVOD NA OBSLUHU RW 1600 A ATIKA

SK Nesmiete stroj sprevádzkovat', pokial' si neprečítate tento návod na obsluhu, nevezmete na vedomie všetky uvádzané pokyny a pokial' prístroj podl'a popisu nezmontujete. Návod si uschovajte pre prípad použitia v budúcnosti.

de a tímto prohlašujeme

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau – Germany

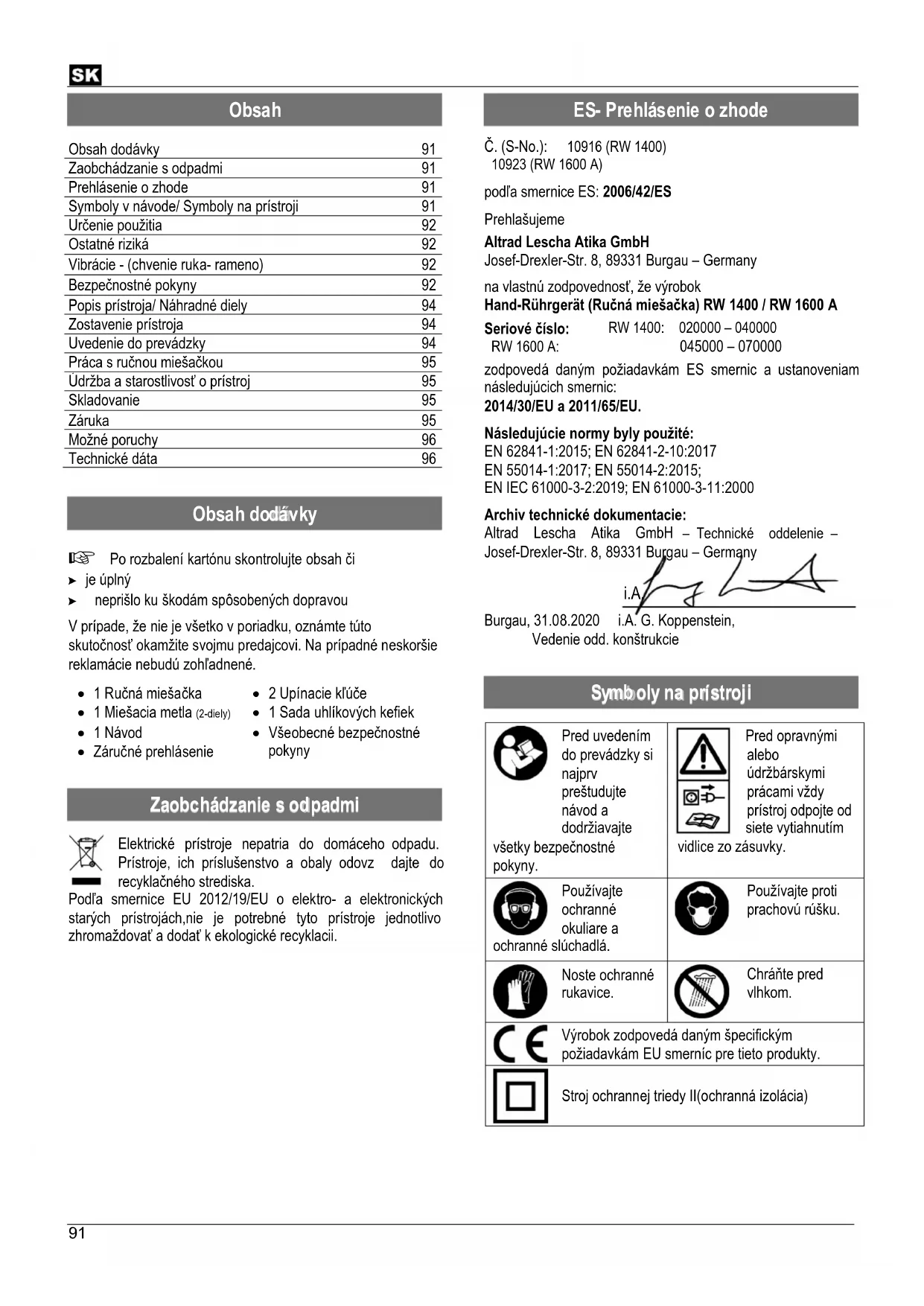

Symboly na prístroji

Obsah dodávky	91
Zaobchádzanie s odpadmi	91
Prehlásenie o zhode	91
Symboly v návode/ Symboly na prístroji	91
Určenie použitia	92
Ostatné riziká	92
Vibrácie - (chvenie ruka- rameno)	92
Bezpečnostné pokyny	92
Popis prístroja/ Náhradné diely	94
Zostavenie prístroja	94
Uvedenie do prevádzky	94
Práca s ručnou miešačkou	95
Údržba a starostlivosť o prístroj	95
Skladovanie	95
Záruka	95
Možné poruchy	96
Technické dáta	96

Obsah dodávky

▶ je úplný
▶ neprišlo ku škodám spôsobených dopravou

V prípade, že nie je všetko v poriadku, oznámte túto skutočnosť okamžite svojmu predajcovi. Na prípadné neskoršie reklamácie nebudú zohl'adnené.

• 1 Ručná miešačka
• 1 Miešacia metla (2-diely)
• 1 Návod
• Záručné prehlásenie

• 2 Upínacie klúče
• 1 Sada uhlíkových kefiek
- Všeobecné bezpečnostné pokyny

Zaobchádzanie s odpadmi

Elektrické prístroje nepatria do domáceho odpadu. Prístroje, ich príslušenstvo a obaly odovz dajte do recyklačného strediska.

Podľa smernice EU 2012/19/EU o elektro- a elektronických starých prístrojách, nie je potrebné tyto prístroje jednotlivo zhromaždovať a dodat’ k ekologické recyklacii.

ES- Prehlásenie o zhode

Č. (S-No.): 10916 (RW 1400)

10923 (RW 1600 A)

podl'a smernice ES: 2006/42/ES

Prehlašujeme

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau – Germany

na vlastnú zodpovednosť, že výrobok

zodpovedá daným požiadavkám ES smernic a ustanoveniam následujúcich smernic:

2014/30/EU a 2011/65/EU.

Následujúcie normy byly použité:

EN 62841-1:2015; EN 62841-2-10:2017

EN 55014-1:2017; EN 55014-2:2015;

EN IEC 61000-3-2:2019; EN 61000-3-11:2000

Vedenie odd. konštrukcie

Symboly na prístroji

	Pred uvedením do prevádzky si najprv preštudujte návod a dodržiavajte všetky bezpečnostné pokyny.		Pred opravnými alebo údržbárskymi prácami vždy prístroj odpojte od siete vytiahnutím vidlice zo zásuvky.
	Používajte ochranné okuliare a ochranné slúchadlá.		Používajte proti prachovú rúšku.
	Noste ochranné rukavice.		Chráňte pred vlhkom.
	Výrobok zodpovedá daným špecifickým požiadavkám EU smerníc pre tieto produkty.
	Stroj ochrannej triedy II(ochranná izolácia)

Symboly v návode

Hroziace nebezpečie alebo nebezpečná situácia.

Nedodržanie týchto pokynov môže mať za následok zranenie alebo vecné škody.führen.

Dôležité pokyny na správne použitie prístroja.

Nedodržanie týchto pokynov môže zapríčinit' poruchy prístroja.

Užívatel'ské pokyny. Tieto pokyny Vám pomôžu optimálne prístroj využívať.

Montáž, obsluha a údržba. Tu je vysvetlené všetko čo je potrebné z týchto hľadísk urobit'.

Určenie použitia prístroja

• Ručná miešačka je určená pre domácnosť na miesenie tekutých a práškových stavebných hmôt ako sú: Farby, malty, lepidlá, sadra, plniace materiály, sparovacie materiály alebo materiály na ochranu (krycie).
• Tento prístroj môže byť použitý iba s určenou miešacou metlou s max. priemerom 120 mm (RW 1400) alebo 140 mm (RW 1600 A).
• Prístroj sa nesmie použit:
• ako vřtačka alebo ako pohonná jednotka pre d'alšie prístroje
• na leštenie, brúsenie a gravírovanie s príslušnými násadami.

Každé iné použitie ručnej miešačky najmä miesenie avých alebo výbušných látok (⚠ nebezpečie ohňa či chu) alebo použitie na miesenie potravín nepatrí do hu použitia ručnej miešačky. Za takto spôsobené škody draví či majetku výrobca nenesie zodpovednosť.

→ Všetky tieto riziká nesie užívatel'.

• Na určenie použitia ručnej miešačky patrí taktiež dodržanie výrobcom predpísaných pokynov na prevádzku, údržbu a odstraňovanie prípadných porúch. Dôležité je predovšetkým dodržanie všetkých bezpečnostných pokynov.
• Platný predpísaný súbor pokynov na zabránenie úrazov, rovnako ako všeobecne známe pracovno-medicínske pravidlá a bezpečnostné, technické pravidlá je potrebné za všetkých okolností vždy dodržať.
• Svojvolné zmeny na ručnej miešačke vylučujú zodpovednosť výrobcu za takto spôsobené škody všetkého druhu.
• Prístroj môžu používať iba osoby, ktoré sú s ním oboznámené a o práci s ním poučené. Opravné práce môžu vykonávať iba oprávnené servisné strediská.

Ostatné riziká

Aj napriek dodržaniu všetkých pokynov na určenieitia prístroja a dodržanie všetkých pokynovečnosti nie je možné všetky riziká, vzhľadom ku trukcii prístroja vylúčit'.

Ostatné riziká je možné však minimalizovat' dokonalým preštudovaním a dodržaním všetkých pokynov obsiahnutých v návode z hľadiska určenia použitia prístroja a z hľadísk pracovno-bezpečnostných.

Taktiež ohľaduplnosť a pozornosť pri práci zmenšujú tieto riziká.

• Ignorovanie alebo prehliadnutie bezpečnostných opatrení môžu zapríčinit' zranenie užívatel'a či majetkovú škodu.
• Ohrozenie el. prúdom pri použití nesprávnych či poškodených prívodných káblov.
• Dotyk súčastí prístroja, ktoré sú pod prúdom ak sú bez krytia.
  ■ Poškodenie sluchu pri dlhotrvajúcej práce bez ochrany uší.

Čalšie riziká, i napriek dodržaní všetkých opatrení nie je možné vylúčit'.

Vibrácie - (chvenie ruka- rameno)

Vibračná úroveň ah a_vnw = 3,2 m/s^2 ;

Toleračný faktor merania: K = 1,5 m/s²

Varovanie:

Skutočné imisné hodnoty vibrácií v priebehu práce ,ktoré výrobca uvádza, je možné znížiť. Zníženie vibrácií ovplyvňujú nasledujúce faktory:

• Je stroj správne používaný?
• Správne použitie kultivátora.
• Je stroj v správnom stave?
• Je stav miešacej metly v poriadku, resp. je namontovaná správna metla?
• Sú rukoväte, príp. protivibračné návleky správne namontované, príp. riadne upevnené k telesu miešačky?

Ak pri práci so strojom máte nepríjemné pocity alebo zmeny farby kože, ihned' prácu prerušte. Vykonajte dostatočnú prestávku. Pri práci bez častých prestávok sa môže dostaviť vibračný syndróm ruka- rameno.

Je potrebné odhadnúť stupeň zaťaženia v súvislosti s použitím miešačky a vkladať zodpovedajúce prestávky. Týmto spôsobom môžete stupeň zaťaženia podstatne znížit. Minimalizujte Vaše riziko, ktorému ste pri vibráciách vystavení.

O stroj sa starostlivo starajte podľa pokynov v návode na použitie.

Stroj nepoužívajte pri teplotách menších ako 10° C. Urobte si pracovný plán, ktorým budú vibrácie obmedzené.

Bezpečnostné pokyny

Nasledovné pokyny odovzdajte všetkým d'alším osobám, ktoré s prístrojom budú pracovat'.
Deti a mladiství pod 16 rokov a osoby, ktoré nie sú o práci s miešačkou poučené, nesmú prístroj prevádzkovat'.
i Tieto bezpečnostné predpisy dobre uschovajte.
Dodržujte priložené „ Všeobecné bezpečnostné pokyny“.

Bezpečnostné pokyny pre miešačky

a) Elektrický nástroj držte obidvomi rukami za rúčky, ktoré sú na to určené. Strata kontroly môže viest' k zraneniam.
b) Pri miešaní horľavých materiálov zabezpečte dostatočné vetranie, aby ste predišli nebezpečnej atmosfére. Vznikajúce výpary môžete vdýchnut' alebo sa môžu zapálit' od iskry vytvorenej elektrickým náradím.
c) So zariadením nemiešajte žiadne potraviny. Elektrické náradie a jeho pracovné nástroje nie sú skonštruované na spracovanie potravín.
d) Siet'ovú zástrčku držte v dostatočnej vzdialenosti od pracovnej oblasti. Siet'ové vedenie sa môže zachytit miešacej metly.
e) Zabezpečte pevnú a bezpečnú polohu miešacej nádoby. Nesprávne zaistená nádoba sa môže neočakávane pohnút.
f) Dbajte na to, aby tekutina nestriekala na kryt elektrického náradia. Tekutina, ktorá prenikne do elektrického náradia, môže viest' k poškodeniu a zásahom elektrickým prúdom.
g) Dodržiavajte návod a bezpečnostné pokyny pre miešaný materiál. Miešaný materiál môže byť zdraviu škodlivý.
h) Ak elektrické náradie spadne do miešaného materiálu, okamžite vytiahnite zástrčku zo siete a nechajte náradie skontrolovať kvalifikovaným odborným personálom. Siahanie do nádoby s náradím, ktoré je ešte zapojené do zásuvky, môže viest k zásahu elektrickým prúdom.
i) Počas miešania nikdy rukami nesiahajte do miešacej nádoby, ani do nej nevkladajte žiadne predmety. Kontakt s miešacou metlou môže viest' k vážnym zraneniam.
j) Elektrické náradie spúšťajte a zastavujte v miešacej nádobe. Miešacia metla sa môže nekontrolovane vymrštiť alebo ohnút.

Čalšie informácie o akumulátore a nabíjačke nájdete v príslušných „Návodoch na obsluhu“.

Đalšie bezpečnostné pokyny „Osobná bezpečnost“

• Ručnú miešačku nepoužívajte na práce pre ktoré nie je určená (viď kapitola Určenie použitia prístroja a kapitola Práca s ručnou miešačkou).
• Agresívnych materiálov, ako je cement, alebo chemické prídavné hmoty, sa nedotýkajte, nenadýchajte či nedopustěte aby sa dostali do tráviaceho traktu. Pri plnení a vyprázdňovaní miesiacej nádoby a pri práci s miešačkou vždy používajte ochranné pracovné pomôcky (ochranný odev, rukavice, okuliare a rúšku proti prachu).
• Prácu prerušte vždy ak sú v blízkosti iné osoby predovšetkým deti. To sa týka aj domácich zvierat. Rovnako tak prácu prerušte ak meníte stanovisko.
• Obsluha prístroja je za bezpečnosť voči tretím osobám zodpovedná.
• Užívatel' zodpovedá za škody na zdraví iných osôb a za škody na majetku.

■ Nespúšťajte prístroj ak je v blízkosti d'alšia osoba.

Đalšie bezpečnostné pokyny „Použitie a zaobchádzanie s elektronáradím“

■ Nikdy neponechávajte prístroj bez dozoru.
- Prístroj prevádzkujte vždy so všetkými ochrannými prvkami a na prístroji nemeňte nič, čo by mohlo znížit bezpečnosť.
■ Prístroj resp. jeho časti nemeňte.

- Prístroj vypnite a odpojte od siete el. energie vytiahnutím vidlice zo zásuvky vždy pri

• Opravách
• Údržbe a čistení
  – Odstraňovaní porúch
  – Kontrolách prívodných káblov
• Transporte
• Opustení prístroja
• nezvyčajných zvukoch či vibráciách

- Prístroj kontrolujte z hl'adiska prípadných poškodení:

- Pred každým d'alším použitím prístroja musia byť všetky ochranné prvky riadne namontované a splňat nároky na perfektnú funkciu. To je potrebné vždy preskúšať.

- Preverte, čo pohyblivé časti bezchybne fungujú a nezasekávajú sa, alebo či nie sú poškodené. Všetky časti musia byť správne namontované a všetky podmienky musia byť splnené, aby bola zabezpečená bezchybná prevádzka.

- Poškodené ochranné prvky alebo iné časti prístroja je potrebné vymenit' v servise (pokial' nie je inak uvedené v návode).

- Poškodené alebo nečitatelné samolepky na prístroji vymeňte.

- Prístroj skladujte na suchom uzamknutom mieste, kam deti nemajú prístup.

■ Prevedenie prívodného kábla je podľa IEC 60245 (H 07 RN-F) s priečnym prierezom najmenej
⇒ 3x 1,5 qmm pri dížke kábla do 25 m
⇒ 3x 2,5 qmm pri dĺžke kábla väčšej ako 25 m
- Dlhé a tenké prívodné káble môžu zapríčinit' výpadok napätia. Motor nedosahuje max. výkon a funkcia prístroja je redukovaná.
- Vidlice a spojovacie prvky na prívodnom káble musia byt prevedené z gumy, mäkkého PVC alebo iných termoplastických materiálov, ktoré majú rovnakú mechanickú pevnost', alebo týmito materiálmi potiahnuté.
■ Zásuvka na prívodnom káble musí byť vodotesná.
- Pri pokladaní predlžovacieho kábla dbajte, aby kábel nebol prekrútený, pricvaknutý a aby spojovacie prvky neboli vlhké. Ak zbadáte, že predlžovací kábel je poškodený, je treba ho vymenit'
■ Nikdy nepoužívajte poškodené káble.
■ Nikdy nepoužívajte provizórne el. prípoje.
- El. ochranné prvky nikdy nepremost'ujte alebo nevyrađ'ujte z prevádzky.

- Prístroj zapnite vždy cez ochranný istič 30 mA.

Prívod prúdu k prístroji resp. jeho opravy a opravy všetkých el. častí prístroja môže vykonávať iba koncesovaná firma či servis. Pritom dodržiavajte miestne bezpečnostné predpisy.

Ďalšie bezpečnostné pokyny - „Servis“

Opravy d'alších častí ručnej miešačky vykoná bud výrobca alebo servisné stredisko.

⚠ Používajte vždy iba originálne náhradné diely. Pri použití iných náhradných dielov vzniká nebezpečenstvo úrazu alebo vecných škôd. Za takto spôsobené škody všetkého druhu nepreberá výrobca zodpovednosť.

A Popis prístroja/ Náhradné diely

číslo	Popis	Obj.číslo
		RW 1400	RW 1600 A
1.	Ručná miešačka
2.	Maltová metla	372582	372612
	a) Driek
	b) Metla- násada	∅120	∅140
3.	Spínač
4.	Poistka spustenia
5.	Regulácia otáčok
6.	Dvojpolohový spínač
7.	Madlo
8.	Miešacia hriadel'
9.	Spínací klúč	372562
10.	Skrutkovitá metla	372583 ∅120	372613 ∅140
11.	Disková metla	372614 ∅114

Zostavenie prístroja

Uvedenie do prevádzky

• Uistite sa, že prístroj je kompletne podľa všetkých pokynov zmontovaný.
• Pred každým použitím preskúšajte:
• či všetky el. pripojenia sú v poriadku (praskliny, rezy na káble)

• či driek metly a madla sú pevne utiahnuté.
• či je metla správne utiahnutá

Pripojenie k sieti el. energie

• Porovnajte napätie na štítku prístroja s napätím v sieti a potom pripojte prístroj do zodpovedajúcej a predpisovej zásuvky.
  ■ Prístroj pripojte cez ochranný istič 30 mA.
  ■ Nepoužívajte poškodené prípojné vedenie.
• Použite prípojný kábel resp. predlžovací kábel s priečnym prierezom od najmenej 1,5 qmm do dĺžky 25 m.
• Pri zlých podmienkach v sieti je možné, že v priebehu zapínania stroja môže dôjst' ku krátkemu zníženiu napätia v sieti, ktoré môže znížit' výkon u d'alších spotrebičov (zníženie svetla žiaroviek). Ak má domový prevodný kábel stálu zaťažitel'nosť minimálne ≥ 100 A na každú fázu, nemôže dôjst' k poruchám.

i Istenie: 10 A

Zapnutie / Vypnutie

Nikdy nepouživajte prístroj s nefunkčným vypínačom. Taký vypínač (spínač) musí byt' okamžite vymenený v odbornom servise.

Miešačka je vybavená dvomi rýchlostami otáčok (chody).

	RW 1400	RW 1600 A
1. Chod:	0 min^-1 - 700 min^-1	0 min^-1 - 420 min^-1
2. Chod:	0 min^-1 - 940 min^-1	0 min^-1 - 460 min^-1

V tomto prevedení sú otáčky miešačky regulovatel'né a tým je regulovatel'ný i výkon miešačky. Otáčky je možné stupňovito regulovat' regulátorom otáčok (5).

• Stupeň 1 → minimálny výkon = POMALY
• Stupeň 6 → maximálny výkon = NAJRÝCHLEJŠIE

Práca s ručnou miešačkou

⚠ V každom prípade sa riadte pokynmi v kapitole „Bezpečná práca“.

Pokyny na použitie ručnej miešačky

• Používejte pouze výrobcem doporučenou míchací metlu. Dodržte max. průměr metly 120mm – RW 1400 / 140 mm – RW 1600 A.
• Dodaná maltová miešacia metla je určená pre tieto materiály: väčšie množstvo viskóznych materiálov a lepkavých materiálov ako sú napr. farby, laky, glazúry, lepidlá, plniace hmoty, omietky atd.
• Prístroj nikdy nepoužívajte bez dodatočných madiel.
• V priebehu miesenia zvyšujte otáčky. Miesenie vykonávajte tak dlho pokial' materiál nie je dokonale premiesený. Pritom sa riad'te pokynmi výrobcov stavebných hmôt.
• U dlhodobej práce nepoužívajte nízke otáčky. To vedie k preťaženiu a prehriatiu motora – ak nie je dostatočné chladenie.
• Pri práci vždy držte prístroj oboma rukami.
• ⚠️ Ak je miešačka v činnosti nikdy nesiahajte rukami či iným predmetom do oblasti rotujúcej metle.
• Zamedzte prskaniu! Pracujte s nízkymi otáčkami kým sa miešačka do materiálu ponorí a rovnako tak pri vytiahnutí metly z materiálu.

Používajte iba originálne diely. Iné môžu spôsobit nepredpokladané škody alebo zranenia.

Odstraňovanie porúch smie vykonávať iba servisné stredisko alebo výrobca.

K prístroju nesmú mat' deti prístup.

• Prístroj nikdy nečistite pod tečúcou vodou alebo vysokotlakovým čističom.
  i Dodržte nasledujúce pokyny aby ste udržali dlhodobú výkonnost' miešačky.
• Chladiace otvory udržiavajte čisté a priechodné.
• Prach a nečistoty odstraňujte mäkkou handričkou alebo mäkkou kefkou.
• Na časti z umelej hmoty nepoužívajte riedidlá (benzín, alkohol atd'). Hrozí ich poškodenie.
• Vždy skontrolujte madlá či sú správne a pevne usadené.
• Čistite miešaciu metlu.
• Prístroj pracuje s uhlíkovými kefkami. Pri ich opotrebovaní ich nechajte vymenit' v servise.

⚠ Vo vlastnom záujme kontrolujte pravidelne miešaciu metlu, či nie je poškodená. V prípade poškodenia je treba ju okamžite vymenit'.

⚠ Pravidelne kontrolujte stav miešacieho hriadel'a. Miešačka, ktorá má poškodený miešací hriadel' nesmie byt' d'alej používaná. Opravu musí vykonať odborný servis.

Skladovanie

■ Prístroj skladujte na suchom a uzamknutom mieste, kam deti nemajú prístup.
■ Pred dlhodobým uskladnením splňte nasledujúcu podmienku:
– Vykonajte základnú očistu prístroja.

Záruka

Prečítajte si priložené záručné prehlásenie.

Možné poruchy

• Vypnite prístroj
  – Počkajte na kl'udový stav metly
  — Odpojte od siete el. energie vytiahnutím vidlice zo zásuvky

Po každom odstránení poruchy vždy všetky ochranné prvky opäť uviest do funkcie a preskúšat.

Problém	Možná príčina	Odstránenie
Nebeží motor	⇒ Výpadok prúdu⇒ Prívodný kábel je poškodený⇒ Motor alebo spínač sú poškodené	⇒ Kontrola istenia (10A)⇒ Výmena kábla resp. jeho kontrola (servis)⚠️ Poškodený kábel vyrad’te z prevádzky⇒ Tento problém môže riešiť iba výrobca alebo servisné stredisko.
Neobvyklé vibrácie	⇒ Poškodenie metly⇒ Poškodenie spínacej hlavy⇒ Miesenie zlého materiálu	⇒ Výmena metly⇒ Obrát’te sa na odborný servis.⇒ Použili ste materiál, ktorý nie je určený pre miešačku. Dodržiavajte pokyny výrobcu.
Motor beží, ale blokuje sa pri najmenšom zaťažení aleb o automaticky sa vypína.	⇒ Príliš dlhý a tenký predlžovací kábel⇒ Spojovacia zásuvka je príliš d’aleko od hlavného prípoja a malý prierez kábla	⇒ Predlžovací kábel najmenej 1,5 qmm priečny prierez drôtov pri max. dĺžke 25 m.⇒ Pri dlhšom predĺžení je priečny prierez najmenej 2,5 qmm.

Technické dáta

Model RW 1400 RW 1600 A
Výrobný rok	Víz posledná strana
Výkon motora P_1	1350 W	1600 W
Motor	Striedavý prúd 230 V ~ 50 Hz
Otáčky n_0 (s reguláciou počtu otáčok)	1. Chod: 0 - 700 min ^-1 2. Chod: 0 - 940 min ^-1	1. Chod: 0 - 420 min ^-1 2. Chod: 0 - 760 min ^-1
Priemer miešacej metly	120 mm 140 mm
Priemer drieku	M 14
DÍžka metly	ca. 590 mm
Ruka- paža- vibrácieRuka- paža vibrácie s dodatočnými madlami(podľa normy EN 1033/DIN 45675)	a_vhw = 3,2 m/s^2 K = 1,5 m/s^2
Miešací obsah	< 65 Liter	40 - 90 Liter
Váha	5,6 kg	6,7 kg
Hladina hluku L_WA (podľa EN ISO 4871)	nameraná hladina hluku 98,6 dB (A) ; K = 3 dB (A)
Hladina akustického tlaku L_PA (podľa EN ISO 4871)	87,6 dB (A) ; K = 3 dB (A)
Izolačná trieda	II [IMAGE] ochranná izolácia
Spôsob ochrany IP 20
