MANUAL DE UTILIZARE RW 1600 A ATIKA

Instrucțiuni originale – Instrucțiuni de protecție – Piese de schimb

Ručná miešačka

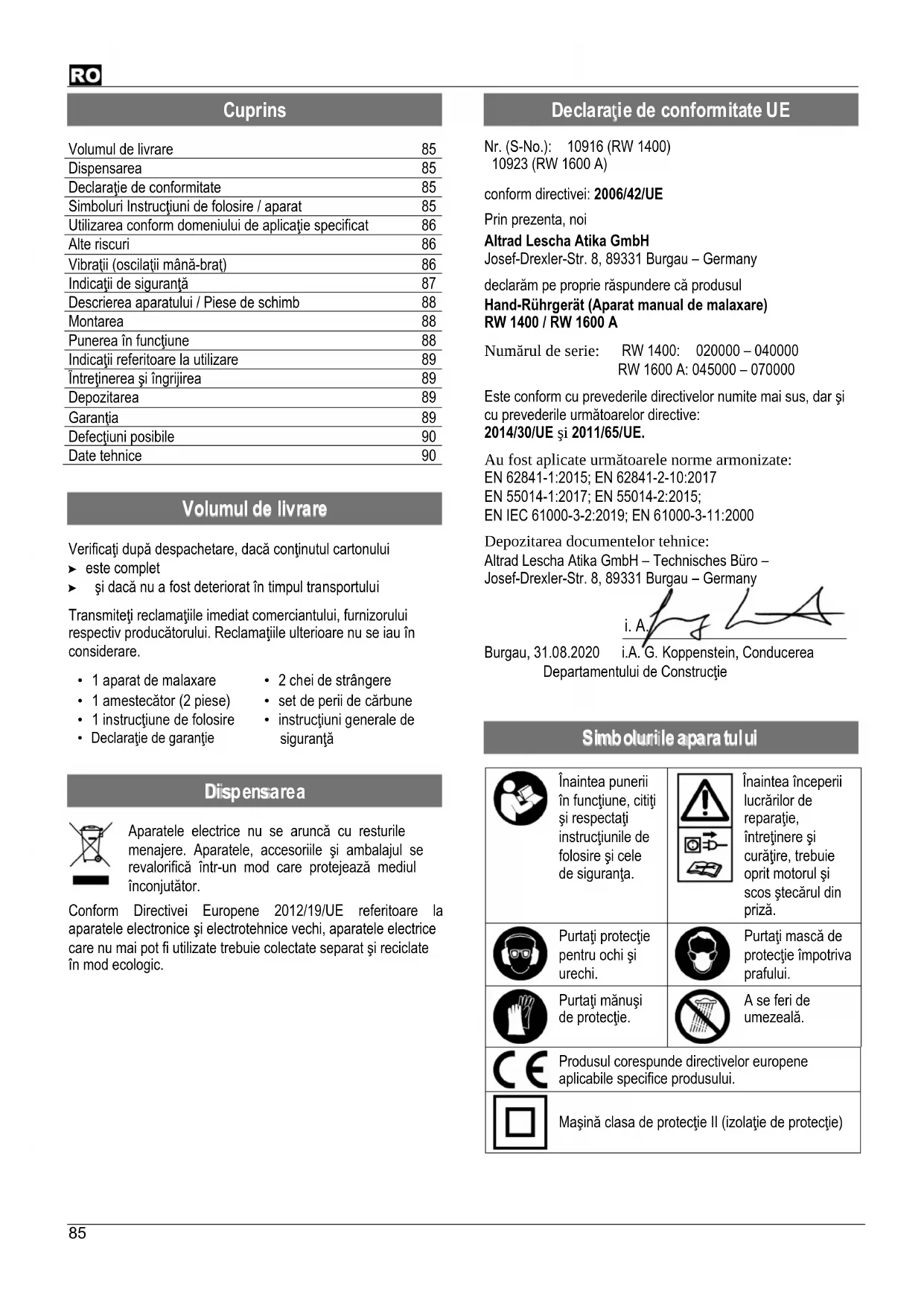

RO Este interzisă punerea în funcțiune a aparatului, înainte de a citi aceste instrucțiuni de folosire, înainte de a respecta toate instrucțiunile indicate și de a fi montat aparatul conform descrierii. Păstrați instrucțiunile pentru utilizări viitoare.

Volumul de livrare	85
Dispensarea	85
Declaratie de conformitate	85
Simboluri Instructiuni de folosire / aparat	85
Utilizarea conform domeniului de aplicatie specificat	86
Alte riscuri	86
Vibratii (oscilații mână-braț)	86
Indicații de siguranță	87
Descrierea aparatului / Piese de schimb	88
Montarea	88
Punerea în funcțiune	88
Indicații referitoare la utilizare	89
Întreținerea și îngrijirea	89
Depozitarea	89
Garantia	89
Defecțiuni posibile	90
Date tehnice	90

Volumul de livrare

Verificați după despachetare, dacă conținutul cartonului

▶ este complet
▶ și dacă nu a fost deteriorat în timpul transportului

Transmiteți reclamațiile imediat comerciantului, furnizorului respectiv producătorului. Reclamațiile ulterioare nu se iau în considerare.

• 1 aparat de malaxare
• 1 amestecător (2 piese)
• 1 instructiune de folosire
- Declaratie de garantie

• 2 chei de strângere
- set de perii de cărbune
- instructiuni generale de siguranță

Dispensarea

Aparatele electrice nu se aruncă cu resturile menajere. Aparatele, accesoriiile și ambalajul se revalorifică într-un mod care protejează mediul înconjutător.

Conform Directivei Europene 2012/19/UE referitoare la aparatele electronice și electrotehnice vechi, aparatele electrice care nu mai pot fi utilizate trebuie colectate separat și reciclate în mod ecologic.

Declaratie de conformitate UE

declarăm pe proprie răspundere că produsul

Este conform cu prevederile directivelor numite mai sus, dar și cu prevederile următoarelor directive:

2014/30/UE și 2011/65/UE.

Au fost aplicate următoarele norme armonizate:

EN 62841-1:2015; EN 62841-2-10:2017

EN 55014-1:2017; EN 55014-2:2015;

EN IEC 61000-3-2:2019; EN 61000-3-11:2000

Depozitarea documentelor tehnice:

Simboluriile apara tului

	Înaintea punerii în funcțiune, citiți și respectați instrucțiunile de folosire și cele de siguranța.		Înaintea începerii lucrărilor de reparație, întreținere și curățire, trebuie oprit motorul și scos ștecărul din priză.
	Purtați protectție pentru ochi și urechi.		Purtați mască de protecție împotriva prafului.
	Purtați mănuși de protecție.		A se feri de umezeală.
	Produsul corespunde directivelor europene aplicabile specifice produsului.
	Mașină clasa de protecție II (izolație de protecție)

Simboluri Instructiuni de folosire

Pericol iminent sau situație periculoasă.

Nerespectarea acestor indicații poate cauza accidentări sau daune materiale.

Indicații importante privind utilizarea competență. Nerespectarea acestor indicații poate duce la perturbații.

Instrucțiuni de folosire. Aceste indicații vă ajută să folosiți în mod optim toate funcțiile.

Montarea, folosirea și întreținerea. Aici vi se explică exact, ce aveți de făcut.

Utilizarea conform domeniului de aplicatie specificat

• Áparatul de malaxat este destinat utilizării în cadrul lucrărilor efectuate în gospodăria proprie pentru amestecarea de materiale de constructie lichide și în formă de praf, ca de exemplu: vopsele, mortar, adeziv, ghips, materiale de rostuire, materiale de șpăcluit, materiale de acoperire în start.

• Este permisă exclusiv utilizarea acelor amestecătoare, destinate special pentru acest aparat, cu un diametru maxim de 120 mm (RW 1400) - 140 mm (RW 1600 A).
  • ⚠️ Utilizarea aparatului este interzisă:

• ca maşină de găurit sau ca sistem de actionare pentru ale aparate

• pentru lustruire, șlefiure, ascuțire, gravare cu adaosurile necesare

Orice altă utilizare, în special amestecarea de

substanțe inflamabile sau explozibile (⚠ pericol de incendiu sau de explozie) sau utilizarea în domeniul alimentar, este considerată ca nefiind conformă cu domeniul de utilizare specificat. Producătorul nu răspunde de daunele de orice natură provocate astfel.

→ Riscul și-I asumă în exclusivitate utilizatorul.

• Prin folosirea conformă domeniului de aplicație specificat se înțelege și respectarea condițiilor de folosire, întreținere și reparație, impuse de producător, și respectarea măsurilor de siguranță prevăzute în instrucțiuni.
• Trebuie respectate măsurile de prevenire a accidentelor valabile pentru utilizare, cât și alte reguli general valabile ale medicinii muncii și ale tehnicii de siguranță.
• Modificări arbitrare ale aparatului de malaxare exclud răspunderea producătorului pentru pagube de orice fel rezultate din acestea.
• Montarea, utilizarea și întreținerea aspiratorului de frunze este permisă doar persoanelor care cunosc aparatul și sunt informate în legătură cu pericolele. Lucrările de reparații pot fi efectuate numai de noi, resp. de firme de prestare a serviciilor numite de noi.

Alte riscuri

⚠ în ciuda utilizării corecte și a respectării tuturor măsurilor de protecție în vigoare, mai apar alte riscuri datorită constructiei conform scopului de folosire.

Aceste riscuri pot fi diminuate dacă se respectă „Măsurile de siguranță”, „Utilizarea conformă domeniului de aplicație specificat destinației” și instrucțiunile de folosire în totalitate.

Atenția și precauția diminuează riscul accidentării persoanelor și riscul pagubelor materiale.

• Măsurile de siguranță ignoreate sau trecute cu vederea pot duce la rănirea utilizatorului sau la dăunarea proprietății.
• Periclitare datorată curentului electric în cazul utilizării unor racorduri electrice necorespunzătoare.
• Atingerea unor părți sub tensiune la piese electrice deschise.
• Deteriorarea auzului datorită unor lucrări îndelungate fără protejarea auzului.

Cu toate măsurile de precauție luate mai pot rămâne niște riscuri, greu definibile.

Vibrații (oscilații mână-braț)

Vibratiile mâinii a_vnn = 3,2 m/s^2 ;

Incertitudine de măsurare: K = 1,5 m/s²

Avertizare:

Valoarea reală a emisiilor de oscilații se poate abate în timpul utilizării mașinii de la valoarea indicată în instrucțiunile de folosire, respectiv de la cea indicată de producător. Acest lucru se poate datora următorilor factori, care trebuie respectați înaintea, respectiv în timpul utilizării:

• Este maçina utilizată corect?
• Este corect tipul de tăiere a materialului, respectiv modul de prelucrare a acestuia?
• Este corespunzătoare starea de uzură a mașinii?
• Este starea de ascuțire a amestecătoarelor în regulă, respectiv au fost montate amestecătoarele corecte?
• Au fost montate mânerele, respectiv mânerele opționale pentru reducerea vibrațiilor și sunt bine fixate de corpul mașinii?

Dacă în timpul utilizării, constatați o senzație neplăcută a mâinilor sau o decolorare a acestora, întrerupeți imediat lucrul cu mașina. Faceți suficiente pauze de lucru. În cazul nerespectării indicației referitoare la pauze de lucru suficiente, poate interveni sindromul vibrațiilor transmise sistemului mână-braț.

Trebuie evaluat gradul de solicitare în funcție de volumul de lucru și utilizarea mașinii iar pauzele trebuie făcute corespunzător. Astfel gradul de solicitare pe parcursul întregului timp de lucru poate fi redus substanțial. Reduceți la minim riscul datorat expunerii la vibrații. Întrețineți această mașină conform instrucțiunilor de folosire

Evitați utilizarea mașinii la temperaturi de t=10°C sau mai scăzute. Faceți un plan de lucru prin care să poată fi reduse solicitările datorate vibrațiilor.

Indicații de siguranță

i Transmiteti măsurile de siguranță tuturor persoanelor, care lucrează cu această mașină.
Copiii și tinerii sub 16 ani și persoanele care nu au citit instrucțiunile de utilizare nu au voie să utilizeze aparatul
i Păstrați aceste instrucțiuni de siguranță.
i Respectați instrucțiunile generale de protecție a muncii” livrate.

Instrucțiuni de siguranță pentru mixere

a) Tineți aparatul electric, cu ambele mâini, de mânerele prevăzute. O pierdere a controlului poate duce la răni.
b) Pentru a evita o atmosferă periculoasă, asigurați o ventilație adecvată când se realizează amestecarea substanțelor inflamabile. Vaporii formați pot fi inhalați sau aprinși prin scântei generate de aparate electrice.
c) Nu amestecati alimente. Aparatele electrice și echipamentele lor nu sunt construite pentru procesarea alimentelor.
d) Tineți cablul de alimentare departe de zona de lucru. Cablul poate fi prins în agitator.
e) Asigurați o poziție stabilă și sigură a recipientului agitat. Un recipient stabilizat necorespunzător se poate deplasa pe neașteptate.
f) Asigurați-vă că niciun lichid nu stropește carcasa unității electrice. Lichidul care intră în aparatul electric poate provoca pagube și șocuri electrice.
g) Urmați recomandările și instrucțiunile de siguranță pentru materialul amestecat. Materialul care trebuie amestecat poate fi dăunător sănătății.
h) Dacă aparatul electric cade în materialul care trebuie amestecat, deconectați imediat cablul de alimentare și solicitați verificarea aparatul electric de către personal calificat. Introducerea mâinii în container când aparatul electric este conectat la priză poate provoca un șoc electric.
i) Nu introduceți în recipientului agitat mâinile sau alte obiecte în timpul amestecării. Contactul cu agitatorul poate provoca răni grave.
j) Permiteti pornirea și oprirea aparatului electric numai în recipientul agitat. Agitatorul se poate roti sau îndoi într-un mod necontrolat.

i Instructiuni de siguranță suplimentare găsiți în broșura alăturată „Instrucțiuni generale de siguranță”.

instrucțiuni suplimentare de siguranță „Siguranța persoanelor”

• Nu utilizați aparatul în alte scopuri decât cele, pentru care a fost conceput (vezi „Utilizarea conform domeniului de aplicatie specificat” și „Lucrul cu aparatul de malaxare”).

• Nu atingeți, inspirați (producre de praf) sau înghițiți cimentul sau aditivii acestuia. La umplerea sau golirea rezervorului de amestecare, purtați îmbrăcămintea personală de protecție (mănuși, ochelari de protecție, mască de protecție împotriva prafului).

• Întrerupeți utilizarea mașinii, când sunt persoane, în special copii, sau animale de casă în apropiere și când treceți la altă zonă de lucru.

• în perimetrul de lucru al aparatului, persoana care o deservește poartă răspunderea față de alte persoane.

instrucțiuni suplimentare de siguranță „Utilizarea și tratarea uneltei electrice”

• Nu utilizați niciodată aparatul acolo, unde se află persoane neparticipante în apropiere.
• Utilizatorul răspunde în cazul accidentelor cu alte persoane sau cu proprietatea acestora.
• Nu lă sati n iciodată aparatul nesupravegheat.
• Folosiți utilajul doar cu dispozitivele de protecție complet și corect fixate și nu modificați nimic la mașină, ce ar putea diminua siguranța.
• Este interzisă modificarea aparatului sau unor părți ale acestuia.
• Opriti mașina și scoateți stecărul din priză în timpul:

- lucrărilor de reparatie

• lucrărilor de întreținere și curățire
• lucrărilor de reparatie a avariilor
• verificării legăturilor de alimentare cu energie electrică, dacă nu sunt cumva încurcate sau deteriorate

- transportului

• în timpul părăsirii utilajului (și la întreruperi de scurtă durată)
• Zgomote si vibrații neobișnuite

- Întrețineți cu grijă aparatul dumneavoastră de malaxare:

• Atentie ca orificiile pentru aer să fie curate.
• Păstrați mânerele uscate și fără ulei sau grăsime.

- Verificați, dacă mașina nu prezintă cumva eventuale deteriorări:

• Înaintea utilizării în continuare a aparatului, trebuie verificată cu grijă funcționarea ireproșabilă și conformă domeniului de aplicație specificat a dispozitivelor de protectie.
• Verificați dacă părțile mobile funcționează ireproșabil, dacă nu sunt blocate sau dacă nu există componente deteriorate. Toate piesele trebuie montate corect și trebuie să îndeplinească toate condițiile pentru o funcționare ireproșabilă.
• Dispozitivele de protectie defecte și alte părți deteriorate trebuie reparate sau înlocuite în mod competent de către un atelier specializat autorizat, dacă nu este prevăzut altceva în instrucțiunile de folosire.
• Autocolantele de siguranță deteriorate sau ilizibile trebuie înlocuite.

- Depozitați aparatele nefolosite într-un loc uscat, închis, departe de copii.

instrucțiuni suplimentare de siguranță „Securitatea electrică”

• Conductele de legătură se fixează conform IEC 60245 (H 07 RN-F) cu un diametru al conductorului de minimum ⇒ 3 x 1,5 mm² la o lungime a cablului până la 25 m ⇒ 3 x 2,5 mm² la o lungime a cablului peste 25 m
• Conductele de legătură lungi și subțiri produc o cădere de tensiune. Motorul nu-și mai atinge randamentul maxim, funcționarea aparatului este redusă.

• Fișele și dozele de conectare la cablurile electrice trebuie să fie din cauciuc, PVC moale sau alt material termoplastic de aceeași rezistență mecanică, sau acoperite cu acest material.
• Prizele cablurilor electrice trebuie să fie protejate împotriva stropirii cu apă.
• La fixarea conductei de legătură, asigurați-vă că aceasta nu este turtită, îndoită și că racordul cu ștecăr nu se umezește.
• Desfășurați cablul de tot, atunci când folosiți un tambur pentru cabluri.
• Verificați cu regularitate cablurile prelungitoare și înlocuțiile, dacă sunt deteriorate.
• Nu folositi conducte de legătură defecte.
  ■ Nu folositi legături electrice provizorii.
• Niciodată să nu se şunteze sau să se scoată din funcțiune instalațiile de protecție.
• Conectați aparatul folosind un releu de protectie contra curentilor vagabonzi (30 mA).

Conectarea electrică, respectiv reparații ale părților electrice ale aparatului trebuie efectuate de către un specialist electrician concesionat sau de către unul din atelierele noastre de servicii pentru clienti. Regulamentele locale privind mai ales măsurile de protectie trebuie respectate.

instrucțiuni suplimentare de siguranță - „Service”

Reparațiile altor părți ale aparatului trebuie efectuate de către producător sau unul din atelierele noastre de servicii pentru clienti.

Folosiți doar piese originale. Folosirea altor piese de schimb poate duce la accidentarea utilizatorului. Producătorul nu răspunde de daunele astfel provocate.

A Descrierea aparatului / Piese de schimb

Pos	Denumirea	Nr. piesei de schimb
		RW 1400	RW 1600 A
1.	Aparat de malaxare
2.	Amestecător mortar	372582	372612
	1. bară	∅120	∅140
	2. adaos amestecător
3.	Comutatorulpornire/oprire
4.	Butonul de blocare
5.	Reglarea turației
6.	Comutator cu 2 viteze
7.	Mâner
8.	Ax amestecător
9.	Cheie universală	372562
10.	Amestecător spiralat	372583∅120	372613 ∅140
11.	Amestecător cu discuri	372614 ∅114

Montarea

Fixarea amestecătorului:

Înşurubați bara (2a) pe adaosul amestecătorului (2b).

Înşurubați amestecătorul (2) pe axul amestecător (8).

Asigurați amestecătorul cu cheile de strângere (9).

Punerea în funcțiune

• Asigurati-vă, că aparatul este montat conform indicatiilor
  ■ Verificati înainte de fiecare utilizare:
• dacă conductele de legătură nu au defecte (fisuri, tăieturi etc.)
  nu utilizati cabluri defecte
• Dacă aparatul a suferit eventuale stricăciuni (vezi. Lucrări în siguranță)
• dacă amestecătorul este bine strâns

Racordarea la rețea

• Comparați tensiunea indicată pe placa de constructie cu tensiunea rețelei și conectați aparatul la priza potrivită și prevăzută regulamentar.
• Conectați aparatul printr-un comutator de protectie Fi (comutator de protectie împotriva curentilor vagabonzi) 30 mA.
• Nu folositi conducte de legătură defecte.
• Uti lizați ca bluri de legă tu ră resp. d e prelungir e cu diametru l con duc tor il or de m in 1,5 m m² și lungime de până la 25 m.
• Din cauza unor condiții nefavorabile pe rețea, conectarea aparatului ar putea provoca scăderi de tensiune de scurtă durată, care ar putea afecta alte aparate (de ex. pâlpâirea unei lămpi). Pot interveni perturbații dacă racordul clădirii dispune de o capacitate de încărcare cu curent permanent a rețelei ≥ 100 A per fază.

Asigurarea: 10 A

Conectarea / Oprirea

Nu folosiți aparate, la care comutatorul nu se poate deschide și închide. Comutatoarele defecte trebuie imediat reparate sau înlocuite de către atelierul de service.

Conectarea

Actionați mai întâi dispozitivul de blocare (4). Apăsați comutatorul PORNIRE-OPRIRE de la mâner (3).

Porniti mașina în cea mai mică treaptă de turație. La vie, creșteți turația prin intermediul reglării turației (5).

Oprirea

Pentru oprire, apăsați comutatorul PORNIRE-OPRIRE de la mâner și eliberați-l din nou.

2 viteze F

Aparatul este dotat cu un angrenaj cu 2 viteze.

	RW 1400	RW 1600 A
1. viteză:	0 min^-1 - 700 min^-1	0 min^-1 - 420 min^-1
2. viteză:	0 min^-1 - 940 min^-1	0 min^-1 - 760 min^-1

Pentru selectarea vitezei, rotiti comutatorul (6) cu 180°.

i Acționați comutatorul doar când instalația este oprită.

Reglarea turației E

La acest model, turația motorului, și astfel puterea de malaxare, este reglabilă. Puteți regla fără trepte turația cu ajutorul regulatorului de turație (5).

• Treapta 1 → putere min. = ÎNCET.
• Treapta 6 → putere max. = REPEDE.

Indicați referitoare la utilizare

⚠️ Respectați neapărat toate indicațiile de protecție (vezi „Lucrul în siguranță”).

Indicații pentru aparatului de malaxare

• Utilizați exclusiv amestecătoarele recomandate de producător. Atenție la diametrul maxim (∅ 120mm – RW 1400 / 140 mm – RW 1600 A).
• Amestecătorul de mortar livrat este indicat pentru următoarele materiale de amestecare:
• cantități mai mari de materiale de amestecare vâscoase și lipicioase, de ex. vopsele, lacuri, lazuri, adeziv, clei, lipici, material de șpăcluit, tencuială, șapă etc.
• Utilizați aparatul numai cu mânerele suplimentare
• În timpul amestecării, măriți turația. Treceți aparatul de malaxare prin materialul de amestecat, până când aceste este amestecat complet. Respectați instrucțiunile de prelucrare ale producătorilor.
• Nu lucrați în regim permanent de funcționare domeniul de turație joasă. Acest lucru conduce la o suprasolicitare/supraîncălzire a motorului, deoarece nu se realizează o răcire suficientă.
  În timpul malaxării, țineți aparatul cu ambele mâini.
• Nu introduc eți mâ na în amestec ăt orul în f unctiune (u nealta de am estecare în rotație).
• Evitați stropirea! Lucrați cu turație redusă când aparatul de malaxare este scufundat în materialul de amestecat, respectiv când este extras din acesta.

Întreținerea și îngrijirea

Înaintea fiecărei lucrări de întreținere sau curățare:

• opriti aparatul
• așteptați opirea completă a aparatului
• scoateți din priză stecărul

Folosiți doar piese originale. Alte piese ar putea duce la daune și accidentări imprevizibile.

Lucrările suplimentare de reparație trebuie executate exclusiv de către producător sau de către serviciul pentru clienti.

Nu lăsați mașina la îndemâna copiilor.

i Pentru a păstra capacitatea de funcționare a aspiratorului de frunze, respectați următoarele.

• Orificiile de aerisire trebuie păstrate libere și curate
• Îndepărtați praful și murdăria cu o lavetă sau cu pensula.
• Nu curățați mașina cu jet de apă sau cu curățitoare cu apă sub presiune.
• Pentru părțile din material plastic, nu utilizați solventi (benzină, alcool etc.), deoarece acestea pot deteriora piesele din material plastic.
  ■ Verificați poziția fixă a mânerelor
• Curățați amestecătorul
• Aparatul de malaxare este dotat cu perii de cărbune. În cazul utilizării, periile de cărbune pot fi înlocuite de către Serviciul pentru clienti.

⚠️ Pentru propria siguranță, verificați regulat dacă amestecătorul nu este cumva deteriorat. Înlocuiti imediat amestecătorul deteriorat.

⚠ Verificați la intervale regulate amestecătorul. Este interzisă utilizarea unui aparat de malaxare cu amestecător defect. Solicitați repararea aparatului de către Serviciul pentru clienti.

Depozitarea

scoateți din priză stecărul

☐ Depozitați aparatele nefolosite într-un loc uscat, închis, departe de copii.
Înaintea unei depozitări mai îndelungate, respectați următoarele indicații pentru a asigura o perioadă lungă de folosire și o utilizare ușoară a mașinii:

- Efectuați o curățare temeinică.

Garantia

Atenție la declarația de garanție anexată.

Defectiuni posibile

Înaintea remedierii unei defectiuni:

• opriti aparatul
• așteptați oprirea amestecătorului
• scoateți din priză stecărul

După ce au fost înlăturate toate defectiunile montați la loc și verificați toate dispozitivele de protectie.

Problema	Cauza posibilă	Remedierea
Motorul nu pornește	⇒ Lipsește alimentarea (cădere de tensiune)⇒ cablul de conectare defect⇒ Motor sau comutator defect	⇒ Verificați siguranța (10 A)⇒ Schimbați respectiv verificați cablul (specialist electrician)cablurile defecte nu se vor mai utiliza⇒ Pentru îndepărtarea problemei adresați- vă producătorului sau unei firme numite de acesta
Vibrații neobișnuite	⇒ Amestecător defect⇒ Cap de prindere defect⇒ Material de amestecare greșit	⇒ Înlocuți amestecătorul⇒ Pentru îndepărtarea problemei adresați-vă producătorului sau unei firme numite de acesta⇒ Prelucrare greșită. Respectați instrucțiunile de prelucrare ale producătorilor.
Aparatul pornește, se blochează însă la sarcină mică și se oprește eventual automat	⇒ Cablul de legătură este prea lung sau are diametru prea mic.⇒ Priza prea îndepărtată de conexiunea principală și diametru prea mic a cablului de legătură.	⇒ Cablul de legătură minim 1,5 mm2, lungime maxim 25 m.⇒ În cazul cablului mai lung, diametrul minim 2,5 mm _L .

Date tehnice

Model	RW 1400 RW 1600 A
An de constructie	vezi ultima pagină
Puterea motorului P_1	1350 W	1600 W
motorul	Motor de curent alternativ 230 V ~ 50 Hz
Numărul rotațiilor noCu reglare a numărului rotațiilor	1. viteză: 0 - 700 min ^-1 2. viteză: 0 - 940 min ^-1	1. viteză: 0 - 420 min ^-1 2. viteză: 0 - 760 min ^-1
∅ amestecător	120 mm	140 mm
Preluare amestecător	M 14
Lungime amestecător	ca. 590 mm
Vibrațiile braț-mână la mânerul de deservire(conform EN 1033/DIN 45675)	a_vhw = . 3,2 m/s^2 K = 1,5 m/s^2
Volum de amestecare	< 65 Liter	40-90 Liter
Greutatea	5,6 kg	6,7 kg
Nivel de putere a zgomotului L_WA (conform EN ISO 4871)	nivelul măsurat de putere a zgomotului 98,6 dB (A); K = 3 dB (A)
Nivelul de presiune acustică L_PA (conform EN ISO 4871)	87,6 dB (A); K = 3 dB (A)
Clasa de protectie	II / [IMAGE]
Tip de protectie	IP 20

Se rezervă dreptul la modificări tehnice!

Obsah
