NÁVOD K OBSLUZE RW 1600 A ATIKA

Hand - Rührgerät Originalbetriebsanleitung – Sicherheitshinweise – Ersatzteile Seite 4 Handheld agitator Original instructions – Safety instructions – Spare parts Page 10 Agitateur portatif Notice originale – Consignes de sécurité – Pièces de rechange Page 16 Ruční míchačka Originální návod k použití – Bezpečnostní pokyny – Náhradní díly Str 23 Håndblander Original brugsanvisning – Sikkerhedsanvisninger – Reservedele Side 29 Mezcladora Manual original – Indicaciones de seguridad – Repuestos Página 35 Käsisekoituslaite Alkuperäiset ohjeet – Turvaohjeet – Varaosat Side 42 Kézi keverőgép Erediti használati utalítás – Biztonsági tudnivalók – Pótalkatrészek

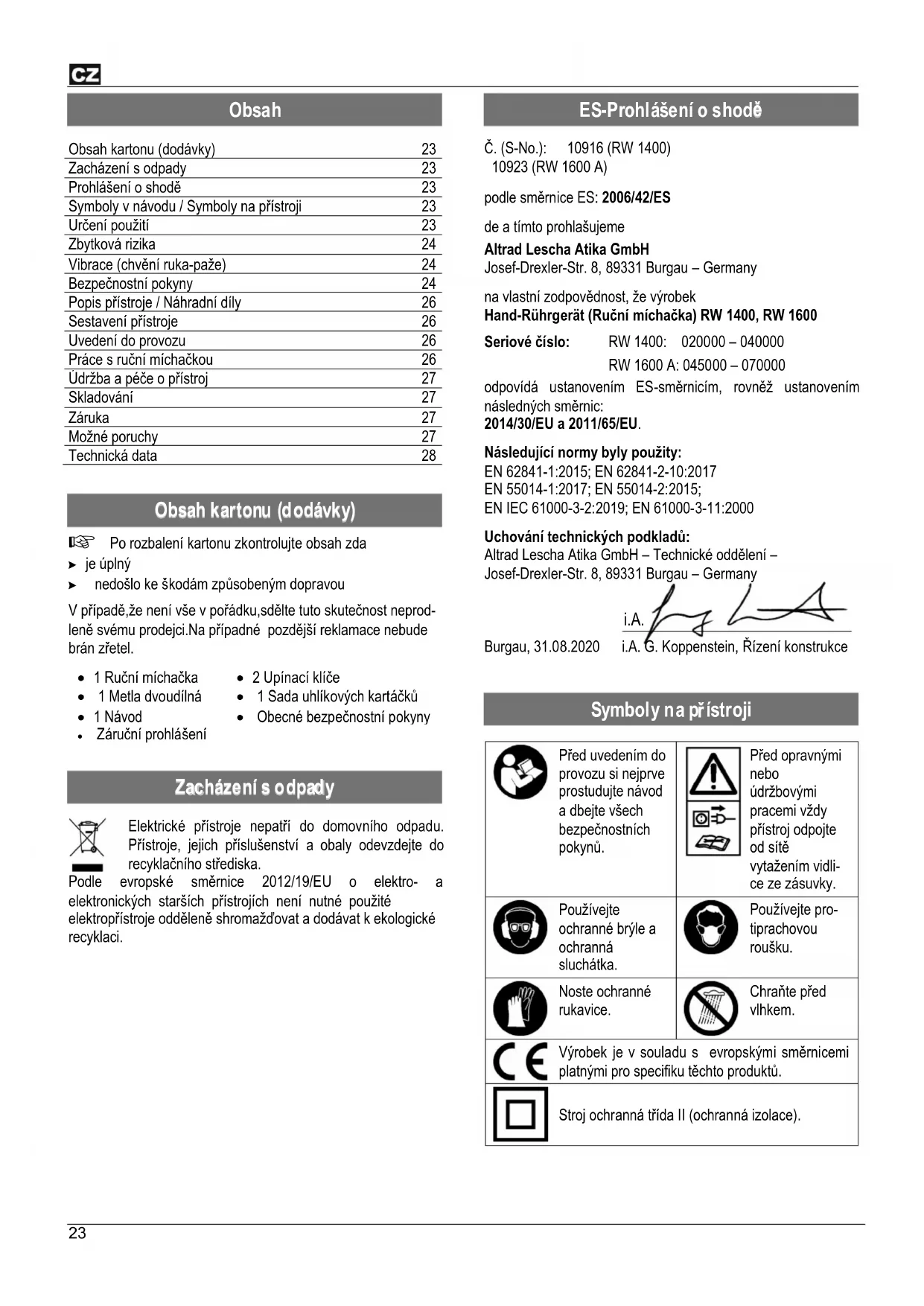

Obsah kartonu (dodávky)

Symboly v návodu / Symboly na přístroji

Vibrace (chvění ruka-paže)

Popis přístroje / Náhradní díly

Práce s ruční míchačkou

Údržba a péče o přístroj

Po rozbalení kartonu zkontrolujte obsah zda je úplný nedošlo ke škodám způsobeným dopravou V případě,že není vše v pořádku,sdělte tuto skutečnost neprod- leně svému prodejci.Na případné pozdější reklamace nebude brán zřetel.

• 1 Sada uhlíkových kartáčků

• Obecné bezpečnostní pokyny

Elektrické přístroje nepatří do domovního odpadu. Přístroje, jejich příslušenství a obaly odevzdejte do recyklačního střediska. Podle evropské směrnice 2012/19/EU o elektro- a elektronických starších přístrojích není nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

Č. (S-No.): 10916 (RW 1400) 10923 (RW 1600 A) podle směrnice ES: 2006/42/ES de a tímto prohlašujeme Altrad Lescha Atika GmbH Josef-Drexler-Str. 8, 89331 Burgau – Germany na vlastní zodpovědnost, že výrobek Hand-Rührgerät (Ruční míchačka) RW 1400, RW 1600 Seriové číslo: RW 1400: 020000 – 040000 RW 1600 A: 045000 – 070000 odpovídá ustanovením ES-směrnicím, rovněž ustanovením následných směrnic: 2014/30/EU a 2011/65/EU. Následující normy byly použity: EN 62841-1:2015; EN 62841-2-10:2017 EN 55014-1:2017; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-11:2000 Uchování technických podkladů: Altrad Lescha Atika GmbH – Technické oddělení – Josef-Drexler-Str. 8, 89331 Burgau – Germany i.A. Burgau, 31.08.2020 i.A. G. Koppenstein, Řízení konstrukce

Před uvedením do provozu si nejprve prostudujte návod a dbejte všech bezpečnostních pokynů.

Před opravnými nebo údržbovými pracemi vždy přístroj odpojte od sítě vytažením vidli- ce ze zásuvky.

Používejte ochranné brýle a ochranná sluchátka.

Používejte pro- tiprachovou roušku.

Chraňte před vlhkem.

Výrobek je v souladu s evropskými směrnicemi platnými pro specifiku těchto produktů.

Stroj ochranná třída II (ochranná izolace).24

Hrozící nebezpečí nebo nebzepčná situace. Nedbání těchto pokynů může mít za následek zranění nebo věcné škody.

Důležité pokyny pro správné užití přístroje. Nedbání těchto pokynů může zapřičinit poruchy přístroje.

Uživatelské pokyny. Tyto pokyny Vám pomohou opti- málně přístroj využívat.

Montáž, obsluha a údržba. Zde je vysvětleno vše co je třeba z těchto hledisek udělat.

Ruční míchačka je určena pro domácnost k mísení tekutých a práškových stavebních hmot jako jsou: Barvy, malty, lepidla, sádra, plnící materiály, spárovací materiály či materiály na ochranu (krycí). Tento přístroj může být použit pouze s určenou míchací metlou o max.průměru 120 mm (RW 1400) nebo 140 mm (RW 1600 A).

Přístroj se nesmí použít: − jako vrtačka nebo jako pohonná jednotka pro další přístroje. − pro pulírování, broušení, ostření, gravírování s příslušnými násadami.

Každé jiné použití ruční míchačky zejména mísení hořlavých nebo výbušných látek ( nebezpečí ohně či výbuchu) nebo použití k mísení potravin nepatří do okruhu použití ruční míchačky. Za takto způsobené škody na zdraví či majetku výrobce nenese zodpovědnost.

Veškeré riziko jde na vrub uživatele. K určení použití ruční míchačky patří rovněž dodržení výrobcem předepsaných pokynů pro provoz,údržbu a odstraňování event.poruch.Důležité je především dodržení všech bezpečnostních pokynů. Platný předepsaný soubor pokynů k zabránění úrazů, stejně jako obecně známe pracovně-medicinská pravidla a bezpečnostně- technická pravidla je třeba za všech okolno- stí vždy dodržet. Svévolné změny na ruční míchačce vylučují zodpovědnost výrobce za tímto způsobené škody všeho druhu. Přístroj mohou používat pouze osoby,které jsou s ním se- známeny a o práci s ním poučeny.Opravné práce smí pro- vádět pouze oprávněná servisní střediska.

I přes dodržení všech pokynů pro určení užití přístro- je a dodržení všech pokynů bezpečnosti nelze všechna rizika,vzhledem ke konstrukci přístroje,vyloučit. Zbytková rizika lze však minimalizovat dokonalým prostu- dováním a dodržením všech pokynů obsažených v návodu z hlediska určení použití přístroje a z hledisek pracovně- bezpečnostních. Rovněž ohleduplnost a pozornost při práci zmenšují tato rizika. Ignorování nebo přehlédnutí bezpečnostních opatření mohou zapřičinit zranění uživatele či majetkovou škodu. Ohrožení el. proudem při použití nesprávných či poško- zených přívodních kabelů. Dotek součástí přístroje, které jsou pod proudem jsou-li bez krytí. Poškození sluchu při dlouhotrvající práce bez ochrany uší. Další rizika, i přes dodržení veškerých opatření, nelze vyloučit.

Vibrace – paže – ruka: a vnw = max 3,2 m/s²; Toleranční faktor měření: K = 1,5 m/s² Varování: Skutečná imisní hodnota vibrací se v průběhu práce se strojem může odlišovat od hodnot uvedených v návodu resp.udaných výrobcem. Imisní hodnotu ovlivňují následující faktory, na které je třeba, při používání stroje, dbát. - Je stroj správně používán - Míchaný materiál odpovídá použití stroje. - Je stroj v pořádku z hlediska jeho opotřebení. - Je stav míchací metly v pořádku resp.je namontována správná metla. - Jsou rukojeti resp.případné protivibrační návleky správně namontovány a pevně upevněny k tělesu míchačky. Jestliže v průběhu práce ucítíte nepříjemný pocit na rukou nebo pažích nebo jestliže se změní barva pokožky, ihned přerušte práci. Teprve po dostatečné přestávce lze v práci pokračovat. Pakliže nebudete dbát na časté a dostatečné přestávky, může dojít k vibračnímu syndromu ruka-paže. Je třeba správně odhadnout stupeň zatížení v závislosti na charakteru a délce práce a vkládat dostatečné přestávky. Tímto způsobem se stupeň zatížení v průběhu celkové práce podstatně snižuje. Minimalizujte Vaše riziko, kterému jste při práci s ruční míchačkou vystaveni. O stroj pečujte tak, jak uvádí pokyny v návodu k použití. Ruční míchačku nepoužívejte při teplotách od t = 10°C nebo nižších. Udělejte si pracovní plán, který počítá s vibračním zatížením a toto snižuje.

Následné pokyny předejte všem dalším o- sobám,které s přístrojem budou pracovat.

Děti a mladiství pod 16 let a osoby, které nejosu o práci s míchačkou poučeny, nesmějí přístroj pro- vozovat.

Uložte dobře tyto bezpečnostní předpisy.

Dodržujte přiložené „Všeobecné bezpečnostní pokyny.“

Bezpečnostní pokyny pro míchací přístroje a) Elektrický přístroj držte oběma rukama za určená držadla. Ztráta kontroly může zapříčinit poranění. b) Při rozmíchávání hořlavých látek zajistěte dostatečné větrání, abyste zabránili vzniku nebezpečné atmosféry.25 Tvořící se páry mohou být vdechovány nebo zapáleny jis- krami elektrických nástrojů. c) Nerozmíchávejte žádné potraviny. Elektrické nástroje a jejich nástavce nejsou konstruované pro zpracování potra- vin. d) Udržujte síťové připojovací vedení v dostatečné vzdálenosti od pracovní oblasti. Síťové vedení se může zamotat do míchadla.. e) Zajistěte pevné stání a bezpečný stav míchací nádoby. Řádně nezajištěná nádoba se může znenadání začít pohy- bovat. f) Dbejte na to, aby na skříň elektrického nástroje nestříkala žádná kapalina. Kapalina, jež vnikne do elektrického přístroje, může zapříčinit úraz elektrickým proudem. g) Řiďte se instrukcemi a bezpečnostními pokyny platnými pro míchaný materiál. Míchaný materiál může být zdraví škodlivý. h) Pokud elektrický nástroj spadne do míchaného mate- riálu, ihned vytáhněte síťovou zástrčku a elektrický přístroj nechte zkontrolovat kvalifikovanou osobou. Sáhnutí do nádoby, v níž je ještě do zásuvky připojený elektrický nástroj, může mít za následek úraz elektrickým proudem.

i) Nesahejte rukama během míchání do míchací nádoby

ani do ní nedávaje žádné jiné předměty. Kontakt s míchadlem může vést k závažným poraněním. j) Elektrický nástroj nechte rozběhnout a doběhnout jen v míchací nádobě. Míchadlo sebou může nekontrolovaně házet nebo se zprohýbat. Další bezpečnostní upozornění jsou uvedena v přiložené brožuře „Všeobecná bezpečnostní upozornění“.

další bezpečnostní pokyny - „Osobní bezpečnost“ Ruční míchačku nepoužívejte pro práce pro které není určena (viz kapitola o určení použití přístroje a kapitola Práce s ruční míchačkou).

Agresivních materiálů, jako je cement, nebo chemické přídavné hmoty, se nedotýkejte, nenadýchejte či nedopusťe aby se dostaly do trávicího traktu. Při plnění a vyprazdňování mísící nádoby a při práci s míchačkou vždy používejte ochranné pracovní pomůcky (ochranný oděv, rukavice, brýle a prachovou roušku). Práci přerušte vždy jsou-li v blízkosti jiné osoby především děti. To se týká i domácích zvířat. Stejně tak práci přerušte měníte-li stanoviště. Obsluha přístroje je za bezpečnost vůči třetím osobám zodpovědná. Uživatel zodpovídá a škody na zdraví jiných osob a za škody na majetku. Nespouštějte přístroj je-li v blízkosti další osoba.

další bezpečnostní pokyny - “Užití a zacházení s elektronářadím“ Nikdy neponechávejte přístroj bez dozoru. Přístroj provozujte vždy se všemi ochrannými prvky a na přístroji neměňte nic,co by mohlo snížit bezpečnost. Přístroj resp.jeho části nepozměňujte. Přístroj vypněte a odpojte od sítě el.energie vytažením vidlice ze zásuvky vždy při − Opravách − Údržbě a čištění − Odstraňování poruch − Kontrolách přívodních kabelů − Transportu − Opuštění přítroje − Nezvyklých zvucích či vibracích O přístroj řádně pečujte: − Dbejte na průchodnost chladících otvorů(větrání) − Udržujte madla čistá ( zbytky oleje, nebo maziv). Dodržujte předpisy pro údržbu. Přístroj kontrolujte z hlediska event. poškození: − Před každým dalším použitím přístroje musí být všechny ochranné prvky řádně namontovány a splňovat nároky na perfektní funkci. To je třeba vždy přezkoušet. − Zkontrolujte zda všechny pohyblivé části jsou funkční, nelepí, nedrhnou a nejsou poškozené. Zkontrolujte jeich správné namontování. Tyto části musí splňovat bezvadného provozu a tím bezpečný chod stroje. − Poškozené ochranné prvky nebo jiné části přístroje je třeba vyměnit v servisu (pokud není jinak uvedeno v návodu). − Poškozené nebo nečitelné samolepky na přístroji vyměňte. Přístroj skladujte na suchém uzamčeném místě,kam děti nemají přístup.

další bezpečnostní pokyny - „Elektrická bezpečnost“ Provedení přívodního kabelu je podle IEC 60245 (H 07 RN- F) s příčným průřezem nejméně ⇒ 3x 1,5 qmm při délce kabelu do 25 m ⇒ 3x 2,5 qmm při délce kabelu větší než 25 m Dlouhé a tenké přívodní kabely mohou zapřičinit výpadek napětí. Motor nedosahuje max. výkonu a funkce přístroje je redukována. Vidlice a spojovací prvky na přívodním kabelu musí být provedeny z gumy, měkčeného PVC nebo jiných termo- plastických materiálů, které mají stejnou mechanickou pevnost, nebo těmito materiály potaženy. Zásuvka na přívodním kabelu musí být vodotěsná. Při pokládání prodlužovacího kabelu dbejte, aby kabel nebyl překroucen, skříplý a aby spojovací prvky nebyly vlhké. Jestliže shledáte, že prodlužovací kabel je poškozen , je třeba jej vyměnit. Nikdy nepoužívejte poškozené kabely. Nikdy nepoužívejte provizorní el. přípoje. El.ochranné prvky nikdy nepřemosťujte nebo nevyřazujte z provozu. Přístroj zapněte vždy přes ochranný jistič 30 mA. Přívod proudu k přístroji resp.jeho opravy a opravy všech el.částí přístroje může provádět pouze kon- cesovaná firma či servis. Přitom dbejte místních be- zpečnostních předpisů.26 další bezpečnostní pokyny - „Servis“ Opravy dalších částí ruční míchačky provede buď výrobce nebo servisní středisko. Používejte vždy pouze originální náhradní díly. Při použití jiných náhradních dílů vzniká nebezpečí úrazu nebo věcných škod. Za takto způsobené škody všeho druhu nepřebírá výrobce zodpovědnost.

Maltová metla a) dřík a) metla-násada

Upnutí míchací metly B Našroubujte dřík metly (2a) k metle (2b) C Našroubujte metlu (2) na míchací hřídel (8). Zajistěte metlu upínacím klíčem (9).

Přístroj nepoužívejte dříve, než se seznámite s náv- odem, budete dodržovat všechny uvedené pokyny a přesvědčíte se, že přístroj je správně sestaven! Ujistěte se, že přístroj je kompletně podle všech pokynů smontován. Před každým použitím přezkoušejte: − zda všechna el.připojení jsou v pořádku (praskliny, řezy na kabelu) nikdy nepoužívejte poškozené kabely či el. spo- jovací prvky (viz. kap. Bezpečná práce) − zda je metla správně utažena Připojení k síti el.energie Porovnejte napětí na štítku přístroje s napětím v síti a po- tom připojte přístroj do odpovídající a předpisové zásuvky. Přístroj připojte přes ochranný jistič 30 mA. Nepoužívejte poškozené přípojné vedení. Použijte přípojný kabel resp. prodlužovací kabel s příčným průřezem od nejméně 1,5 qmm do délky 25 m. Při nepříznivých síťových podmínkách je možné,že v průběhu zapínání stroje dojde ke krátkodobému snížení napětí v síti,které může být na úkor dalších spotřebičů(např.snížení svitu u svítidel).Žádné rušení nenastane, má-li domovní přívod stálou zatižitelnost minimálně > 100 A na každou fázi.

Jištění: 10 A Zapínač/vypínač Nikdy nepoužívejte přístroj s nefunkčním vypínačem. Takový vypínač (spínač) musí být neprodleně vyměněn v odborném servisu. Zapnutí D Stiskněte a pevně držte pojistku zapnutí (4). Stlačte spínač (3). Stroj startujte vždy při nastavení nejnižších otáček. V případě potřeby můžete potom otáčky regulátorem otáček zvýšit (5). Vypnutí Uvolněte tlak na spínač. Dvouchodový pohon F Míchačka je vybavena dvěma rychlostmi otáček (chody)

Pro volbu chodu otočte spínač o 180 stupňů. Spínač otáčejte výhradně v klidovém stavu. Regulace otáček E V tomto provedení jsou otáčky míchačky regulovatelné a tím je regulovatelný i výkon míchačky. Otáčky lze stupňovitě regulo- vat regulátorem otáček (5).

• Stupeň 1 min.výkon= POMALU.

• Stupeň 6 maximální výkon= NEJRYCHLEJI

Vždy dbejte bezpečnostních pokynů (viz kapitola „Bezpečná práce“). Pokyny k použití ruční míchačky Používejte pouze výrobcem doporučenou míchací metlu. Dodržte max. průměr metly 120mm – RW 1400 / 140 mm – RW 1600 A. Dodaná maltová míchací metle je určena pro tyto materiály: větší množství viskózních materiálů a lepkavých materiálů jako jsou např. barvy, laky, glasury, lepidla, klíhy, plnící hmoty, omítky atd.27 Přístroj nikdy nepoužívejte bez dodatečných madel. V průběhu mísení zvušujte otáčky.Mísení provádějte tak dlouho dokud materiál není dokonale promísen. Přitom se řiďte pokyny výrobců stavebních hmot. U dlouhodobé práce nepoužívejte nízkých otáček. To vede k přetížení a přehřátí motoru – není dostatečné chlazení. Při práci vždy držte přístroj oběma rukama. Je-li míchačka v činnosti nikdy nesahejte rukama či jiným předmětem do oblasti rotující metly. Zamezte odstřikům! Pracujte s nízkými otáčkami než míchačka se materiálu ponoří a stejně tak při vyjmutí metly z materiálu.

Před každou údržbou nebo očistou: - Přístroj vypněte - Vyčkejte klidového stavu metly - Odpojte od sítě vytažením vidlice ze zásuvky Používejte pouze originální díly.Jiné mohou způsobit nepřed-pokládané škody nebo zranění. Odstraňování poruch smí provádět pouze servisní středisko nebo výrobce. K přístroji nesmějí mít děti přístup. Dodržte následné pokyny abyste udrželi dlouhodobou výkonnost míchačky. Chladící otvory udržujte čisté a průchodné. Prach a nečistoty odstraňujte měkkým hadříkem nebo měkkým kartáčkem.

Přístroj nikdy nečistěte pod tekoucí vodou nebo vysokot- lakým čističem. Na části z umělé hmoty nepoužívejte ředidla (benzin, alko- hol atd). Hrozí jejich poškození. Vždy zkontrolujte madla zda jsou správně a pevně usaze- na. Čistěte míchací metlu. Přístroj pracuje s uhlíkovými kartáčka. Při jejich opotřebení je nechte vyměnit v servisu. Ve vlastním zájmu kontrolujte pravidelně míchací metlu, zda není poškozena. V případě poškození je třeba ji neprodleně vyměnit. Pravidelně kontrolujte stav míchací hříde- le.Míchačka,která má poškozenou míchací hřídel nesmí být dále používána.Opravu musí provést odborný servis.

Odpojit vidlici ze zásuvky Přístroj skladujte na suchém a uzamčeném místě, kam děti nemají přístup. Před dlouhodobým uskladnění splňte následnou podmínku: − Proveďte základní očistu přístroje.

Přečzěze si přiložené záruční prohlášení.

Před každým odstraněním poruchy: − Vypněte přístroj − Vyčkejte klidového stavu metly − Odpojteod sítě el. energie vytžením vidlice ze zásuvky Po každém odstranění poruchy vždy všechny ochranné prvky znovu uvést do funkce a přezkoušet. Problém Možná příčina Odstranění Neběží motor ⇒ Výpadek proudu ⇒ Přívodní kabel jepoškozen ⇒ Motor nebo spínač jsou poškozené ⇒ Kontrola jištění (10A) ⇒ Výměna kabelu resp. jeho kontrola (servis) Poškozený kabel vyřaďte z provozu ⇒ Tento problém může řešit pouze výrobce nebo servisní středisko. Neobvyklé vibrace ⇒ Poškození metly ⇒ Poškození upínací lavy ⇒ Mísení špatného materiálu ⇒ Výměna metly ⇒ Obraťte se na odborný servis. ⇒ Použili jste materiál, ketrý není určen pro mí- chačku. Dbejte pokynů výrobce. Motor běží, ale blokuje se při sebemenším zatížení nebo automaticky se vypíná. ⇒ Příliš dlouhý a tenký prodlužovací kabel

⇒ Spojovací zásuvka je příliš daleko od hlavního přípoje a malý průřez kabelu ⇒ Prodlužovací kabel nejméně 1,5 qmm příčný průřez drátů při max. délce 25 m. ⇒ Při delším prodloužení je příčný průřez nejm éně 2,5 qmm.28

Typ / Model RW 1400 RW 1600 A Rok výroby viz poslední strana Výkon motoru P

1350 W 1600 W Motor Střídavý proud 230 V ~ 50 Hz Otáčky n

(s regulací počtu otáček)

Průměr míchací metly 120 mm 140 mm Průměr dříku M 14 Délka metly ca. 590 cm Ruka-paže-vibrace (EN 1033/DIN 45675 podle normy)

(podle normy EN ISO 4871) naměřená hladina hluku 98,6 dB (A) ; K = 3 dB (A) Hladina akustického tlaku L

(podle normy EN ISO 4871) 87,6 dB (A) ; K = 3 dB (A) Izolační třída II / Způsob ochrany IP 20

Technické změny vyhrazeny!29 Indhold Leveringsomfang
