RL 1600 G - Míchadlo barev ATIKA - Bezplatný návod k obsluze

Značka	ATIKA
Model	RL 1600 G
Typ produktu	Míchačka barev (přenosný míchací stroj)
Výkon motoru	1600 W (P1)
Napájecí napětí	230 V ~ 50 Hz
Rychlost otáčení (maltová metla)	290 - 480 min⁻¹ (pravotočivá)
Rychlost otáčení (disková metla)	380 - 620 min⁻¹ (levotočivá)
Maximální průměr metly	140 mm (malta) / 114 mm (disky)
Upínání metly	M18
Délka metly	Přibližně 570 mm
Objem míchání	Až 90 litrů
Hmotnost	Přibližně 5,5 kg
Hladina akustického výkonu (LWA)	98,7 dB(A)
Hladina akustického tlaku (LPA)	87,7 dB(A)
Vibrace ruka-paže	< 2,291 m/s² (nejistota K = 1,5 m/s²)
Třída ochrany	II (dvojitá izolace)
Stupeň krytí	IP 20
Doporučený síťový jistič	16 A
Minimální průřez prodlužovacího kabelu (do 25 m)	3 x 1,5 mm²
Minimální průřez prodlužovacího kabelu (> 25 m)	3 x 2,5 mm²
Nastavení rychlosti	6 stupňů (plynulé)
Obsah dodávky	Míchačka, maltová metla, disková metla, 2 klíče, návod

Často kladené otázky - RL 1600 G ATIKA

Jaké typy materiálů mohu míchat s RL 1600 G?

Můžete míchat tekuté nebo práškové stavební materiály: barvy, malty, lepidla, omítky, tmely atd. Nepoužívejte pro potraviny nebo hořlavé látky.

Jak nasadit metlu na míchací stroj?

Našroubujte metlu do hřídele míchacího stroje (závit M18). Pevně utáhněte pomocí dvou dodaných klíčů (SW 27 a SW 25).

Jak nastavit rychlost otáčení?

Použijte otočný ovladač (5) pro výběr mezi 6 stupni. Stupeň 1 = pomalý, stupeň 6 = rychlý. Nastavujte vždy při vypnutém stroji.

Jaká bezpečnostní opatření mám dodržovat?

Používejte ochranné brýle, protihluková sluchátka a protiprachovou masku. Držte přístroj oběma rukama. Nikdy nevkládejte ruce do nádoby během provozu. Před údržbou odpojte napájení.

Jak čistit míchací stroj po použití?

Odpojte přístroj. Očistěte metlu a větrací štěrbiny hadříkem nebo měkkým kartáčem. Nepoužívejte rozpouštědla a nečistěte pod tekoucí vodou ani tlakovým čističem.

Kdy mám vyměnit uhlíky?

Vyměňte uhlíky, když jsou opotřebené na přibližně 4 mm. Odšroubujte krytky uhlíků (8) na každé straně, vyjměte staré a vložte nové (ref. 372695) vždy v páru.

Co dělat, když přístroj nenastartuje?

Zkontrolujte síťové napájení a jistič (16 A). Zkontrolujte napájecí kabel: pokud je poškozený, vyměňte jej. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jaká je maximální míchací kapacita?

Objem míchání může dosáhnout přibližně 90 litrů v závislosti na konzistenci materiálu. Přizpůsobte rychlost a dobu podle produktu.

Mohu použít metlu o průměru větším než 140 mm?

Ne, maximální povolený průměr je 140 mm pro maltovou metlu a 114 mm pro diskovou metlu. Použití větší metly může poškodit přístroj a představovat bezpečnostní riziko.

Jak uložit přístroj po použití?

Odpojte zástrčku, důkladně očistěte přístroj a uložte jej na suchém a uzamčeném místě mimo dosah dětí. Při delším skladování proveďte důkladné čištění.

NÁVOD K OBSLUZE RL 1600 G ATIKA

Originální návod k použití

Str 29

Håndblander

Originálný návod na použitie

Stran 114

Ročni mešalnik

Navodilo za uporabo

RL 1600 G

D	Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.Anleitung für künftige Verwendungen aufbewahren.
GB	Do not operate machine before having read the operating instructions, understood all the notes and assembly the machine as described here.Keep the instructions in a safe place for future use.
F	Vous ne devez pas mettre la machine en route avant d'avoir lu attentivement ce mode d'emploi, d'avoir observé toutes les informations indiquées et d'avoir monté la machine comme décrit.Conserver ces notice d'utilisation pour tout utilisateur futur.
BG	Не бива да пускате уреда в действие преди да сте прочели ръководството за работа, да сте спазили дадените указания и да сте монтирали уреда съгласно описанието.Запазете ръководството за бъдещо ползване.
CZ	Stroj nesmíte obsluhovat bez dokonalého prostudování tohoto návadu, respeitování všech daných pokynů a jeho řádného smootování.Návod uschovejte pro případné další použiti.
E	No ponga la máquina en marcha sin haber leído previamente estas instrucciones de uso, sin haber cumplido con todas las consignas, sin haber montado completamente y correctamente la máquina. Conserve este manual de uso para cualquier consulta ulterior.
FIN	Älä ota laitetta käyttöön, ennenkuin olet lukenut sen käyttöohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla tavalla.Säilytettävä tulevaa käyttlö varten.
H	A gépet nem szabad üzembe helyezni, amíg a jelen használati utasítást útmutatót el nem olvasta, valamennyi leírt tudnivalót figyelembe nem vett és a készüléket a leírtak szerint nem szerelte össze.Az utasítást a további használathoz kérjük megőrizni.
HR	Stroj ne smijete pustiti u pogon prije, nego što pročitate ovu uputu za uporabu, ako ne slijedite sve naznačene upute i uređaj ne montirate kao što je opisano.Uputu spremiti za buduću uporabu.
I	La macchina non deve essere messa in esercizio se non prima sono state lette le istruzioni per l'uso, tutte le indicazioni sono state osservate e l'apparecchio è stato montato come descritto.Custodire queste istruzioni per l'uso per una eventuale consultazione successiva.
N	Du mà ikke ta dette apparatet i drift før du har lest denne bruksanvisningen, studert de angitte henvisningene og montert apparatet slik det beskrives.Skal oppvevares for senere bruk.
NL	U mag het apparaat niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instructies hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.
PL	Zanim nie przeczytają Państwo niniejszej Instrukcji obsługi, nie przyjmą do wiadomości i przestrzegania zawartych w niej wskazówek oraz nie zmontują urządzenia w opisany poniżej sposób, nie wolno uruchomić urządzenia.Niniejszą instrukcję należy przechować dla późniejszego wykorzystania.
RO	Este interzisă punerea în funcțiune a aparatului, înainte de a: citi aceste instrucțiuni de folosire, înainte de a respecta toate instrucțiunile indicate și de a fi montat aparatul conform descrierii.Păstrați instrucțiunile pentru utilizări viitoare.
RUS	Запрещается вводить устройство в эксплуатацию до того, как Вы прочтете настоящее инструкцию по эксплуатации, учтете все приведенные указания и смонтируете устройство описанным образом.Сохранить инструкцию для использования в будущем
SK	Nesmiete stroj sprevádzkovat', pokial' si neprečitate tento návod na obsluhu, nevezmete na vedomie všetky uvádzané pokyny a pokial' prístroj podľa popisu nezmontujete.Návod si uschovajte pre prípad použitia v budúcnosti.
SLO	Naprave ne smete pognati, preden ste prebrali to navodilo, upoštevali vse navedene napotke in napravo montirali, kot je opisano.Navodilo shranite za prihodnjo uporabo.

1

1 1 8 7 6 3 4 5 9 2 2a 10 11 2b 12 9

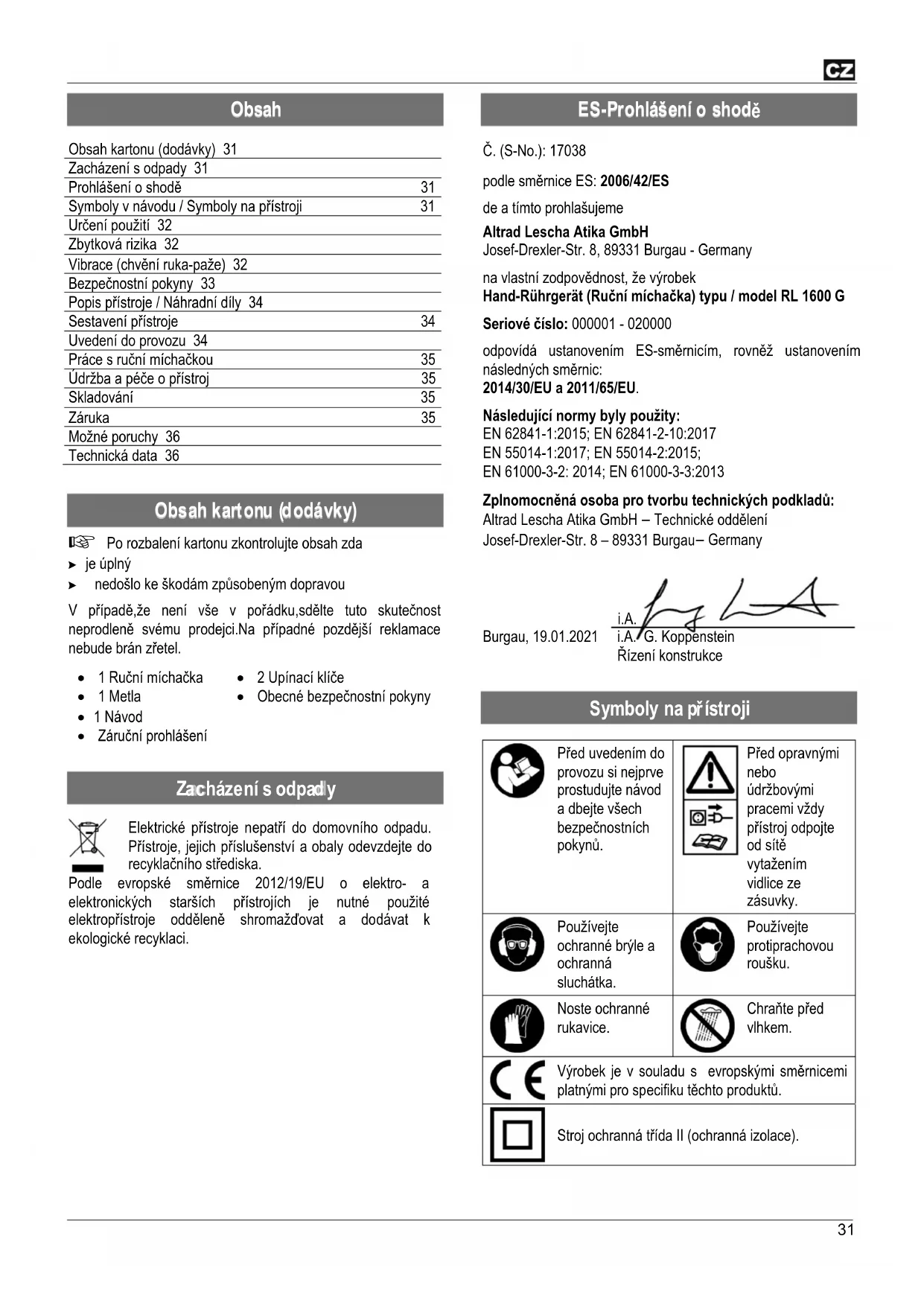

Inhalt

Obsah kartonu (dodávky) 31

Zacházení s odpady 31

Prohlášení o shodě 31

Symboly v návodu / Symboly na přístroji 31

Určení použití 32

Zbytková rizika 32

Vibrace (chvění ruka-paže) 32

Bezpečnostní pokyny 33

Popis přístroje / Náhradní díly 34

Sestavení přístroje 34

Uvedení do provozu 34

Práce s ruční míchačkou 35

Údržba a péče o přístroj 35

Skladování 35

Záruka 35

Možné poruchy 36

Technická data 36

Obsah kartonu (dodávky)

Po rozbalení kartonu zkontrolujte obsah zda

▶ je úplný

▶ nedošlo ke škodám způsobeným dopravou

V případě, že není vše v pořádku, sdělte tuto skutečnost neprodleně svému prodejci. Na případné pozdější reklamace nebude brán zřetel.

• 1 Ruční míchačka

• 2 Upínací klíče

• 1 Metla

- Obecné bezpečnostní pokyny

• 1 Návod

• Záruční prohlášení

Zacházení s odpady

Elektrické přístroje nepatří do domovního odpadu. Přístroje, jejich příslušenství a obaly odevzdejte do recyklačního střediska.

Podle evropské směrnice 2012/19/EU o elektro- a elektronických starších přístrojích je nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

ES-Prohlášení o shodě

Č. (S-No.): 17038

podle směrnice ES: 2006/42/ES

na vlastní zodpovědnost, že výrobek

Hand-Rührgerät (Ruční míchačka) typu / model RL 1600 G

Seriové číslo: 000001 - 020000

odpovídá ustanovením ES-směrnicím, rovněž ustanovením následných směrnic:

2014/30/EU a 2011/65/EU.

Následující normy byly použity:

EN 62841-1:2015; EN 62841-2-10:2017

EN 55014-1:2017; EN 55014-2:2015;

EN 61000-3-2: 2014; EN 61000-3-3:2013

Zplnomocněná osoba pro tvorbu technických podkladů:

Altrad Lescha Atika GmbH – Technické oddělení

Josef-Drexler-Str. 8 – 89331 Burgau– Germany

i.A. f A

Burgau, 19.01.2021

i.A. G. Koppenstein

Řízení konstrukce

Symboly na přístroji

	Před uvedením do provozu si nejprve prostudujte návod a dbejte všech bezpečnostních pokynů.		Před opravnými nebo údržbovými pracemi vždy přístroj odpojte od sítě vytažením vidlice ze zásuvky.
	Používejte ochranné brýle a ochranná sluchátka.		Používejte protiprachovou roušku.
	Noste ochranné rukavice.		Chraňte před vlhkem.
	Výrobek je v souladu s evropskými směrnicemi platnými pro specifiku těchto produktů.
	Stroj ochranná třída II (ochranná izolace).

Symboly v návodu

Hrozící nebezpečí nebo nebezpečná situace.

Nedbání těchto pokynů může mít za následek zranění nebo věcné škody.

Důležité pokyny pro správné užití přístroje.

Nedbání těchto pokynů může zapřičinit poruchy přístroje.

Uživatelské pokyny. Tyto pokyny Vám pomohou optimálně přístroj využívat.

Montáž, obsluha a údržba. Zde je vysvětleno vše co je třeba z těchto hledisek udělat.

1

2

3

Číslování je pro obrázky na stranách 3-4.

Určení použití přístroje

• Ruční míchačka je určena pro domácnost k mísení tekutých a práškových stavebních hmot jako jsou: Barvy, malty, lepidla, sádra, plnící materiály, spárovací materiály či materiály na ochranu (krycí).
• Tento přístroj může být použit pouze s určenou míchací metlou o max.průměru 140 mm (RL 1600 G).
• Přístroj se nesmí použít:

- jako vrtačka nebo jako pohonná jednotka pro další přístroje.

— pro pulírování, broušení, ostření, gravírování s příslušnými násadami.

- STOP Každé jiné použití ruční míchačky zejména mísení hořlavých nebo výbušných látek (⚠️ nebezpečí ohně či výbuchu) nebo použití k mísení potravin nepatří do okruhu použití ruční míchačky. Za takto způsobené škody na zdraví či majetku výrobce nenese zodpovědnost.

→ Veškeré riziko jde na vrub uživatele.

• Platný předepsaný soubor pokynů k zabránění úrazů, stejně jako obecně známe pracovně-medicinská pravidla a bezpečnostně- technická pravidla je třeba za všech okolností vždy dodržet.
• Svévolné změny na ruční míchačce vylučují zodpovědnost výrobce za tímto způsobené škody všeho druhu.
• Přístroj mohou používat pouze osoby, které jsou s ním seznámeny a o práci s ním poučeny. Opravné práce smí provádět pouze oprávněná servisní střediska.

Zbytková rizika

⚠️ I přes dodržení všech pokynů pro určení užití přístroje a dodržení všech pokynů bezpečnosti nelze všechna rizika, vzhledem ke konstrukci přístroje, vyloučit.

Zbytková rizika lze však minimalizovat dokonalým prostudováním a dodržením všech pokynů obsažených v návodu z hlediska určení použití přístroje a z hledisek pracovně-bezpečnostních.

Rovněž ohleduplnost a pozornost při práci zmenšují tato rizika.

• Ignorování nebo přehlédnutí bezpečnostních opatření mohou zapřičinit zranění uživatele či majetkovou škodu.
• Kontakt s rotujícím hřídelem míchače (6) (nebezpečí zmáčknutí ruky)
• Dotyk s s běžící míchací metlou(nebezpečí pořezání).
• Ohrožení el. proudem při použití nesprávných či poškozených přívodních kabelů.
• Dotek součástí přístroje, které jsou pod proudem jsou-li bez krytí.
• Poškození sluchu př i dlouhotrvající práce bez ochrany uší.

Další rizika, i přes dodržení veškerých opatření, nelze vyloučit.

Vibrace (chvění ruka-paže)

RL 1600 G: 2,291 m/s²; K = 1,5 m/s²

Varování:

Skutečná imisní hodnota vibrací se v průběhu práce se strojem může odlišovat od hodnot uvedených v návodu resp.udaných výrobcem. Imisní hodnotu ovlivňují následující faktory, na které je třeba, při používání stroje, dbát.

• Je stroj správně používán
• Míchaný materiál odpovídá použití stroje.
• Je stroj v pořádku z hlediska jeho opotřebení.
• Je stav míchací metly v pořádku resp.je namontována správná metla.
• Jsou rukojeti resp.případné protivibrační návleky správně namontovány a pevně upevněny k tělesu míchačky.

Jestliže v průběhu práce ucítíte nepříjemný pocit na rukou nebo pažích nebo jestliže se změní barva pokožky, ihned přerušte práci. Teprve po dostatečné přestávce lze v práci pokračovat. Pakliže nebudete dbát na časté a dostatečné přestávky, může dojít k vibračnímu syndromu ruka-paže.

Je třeba správně odhadnout stupeň zatížení v závislosti na charakteru a délce práce a vkládat dostatečné přestávky. Tímto způsobem se stupeň zatížení v průběhu celkové práce podstatně snižuje. Minimalizujte Vaše riziko, kterému jste při práci s ruční míchačkou vystaveni. O stroj pečujte tak, jak uvádí pokyny v návodu k použití.

Ruční míchačku nepoužívejte při teplotách od t = 10°C nebo nižších. Udělejte si pracovní plán, který počítá s vibračním zatížením a toto snižuje.

Bezpečnostní pokyny

Následné pokyny předejte všem dalším osobám, které s přístrojem budou pracovat.
Děti a mladiství pod 16 let a osoby, které nejosu o práci s míchačkou poučeny, nesmějí přístroj provozovat.
i Uložte dobře tyto bezpečnostní předpisy.
Dodržujte přiložené „Všeobecné bezpečnostní pokyny.“

Bezpečnostní pokyny pro míchací přístroje

a) Elektrický přístroj držte oběma rukama za určená držadla. Ztráta kontroly může zapříčinit poranění.
b) Při rozmíchávání hořlavých látek zajistěte dostatečné větrání, abyste zabránili vzniku nebezpečné atmosféry. Tvořící se páry mohou být vdechovány nebo zapáleny jiskrami elektrických nástrojů.
c) Nerozmíchávejte žádné potraviny. Elektrické nástroje a jejich nástavce nejsou konstruované pro zpracování potravin.
d) Udržujte sít'ové připojovací vedení v dostatečné vzdálenosti od pracovní oblasti. Sít'ové vedení se může zamotat do míchadla..
e) Zajistěte pevné stání a bezpečný stav míchací nádoby. Řádně nezajištěná nádoba se může znenadání začít pohybovat.
f) Dbejte na to, aby na skříň elektrického nástroje nestříkala žádná kapalina. Kapalina, jež vnikne do elektrického přístroje, může zapřičinit úraz elektrickým proudem.
g) Řid'te se instrukcemi a bezpečnostními pokyny platnými pro míchaný materiál. Míchaný materiál může být zdraví škodlivý.
h) Pokud elektrický nástroj spadne do míchaného materiálu, ihned vytáhněte sitovou zástrčku a elektrický přístroj nechte zkontrolovat kvalifikovanou osobou. Sáhnutí do nádoby, v niž je ještě do zásuvky připojený elektrický nástroj, může mít za následek úraz elektrickým proudem.
i) Nesahejte rukama během míchání do míchací nádoby ani do ní nedávaje žádné jiné předměty. Kontakt s míchadlem může vést k závažným poraněním.
j) Elektrický nástroj nechte rozběhnout a doběhnout jen v míchací nádobě. Míchadlo sebou může nekontrolovaně házet nebo se zprohýbat.

Dalsí bezpečnostní upozornění jsou uvedena v přiložené brožuře „Všeobecná bezpečnostní upozornění“.

další bezpečnostní pokyny - „Osobní bezpečnost“

• Ruční míchačku nepoužívejte pro práce pro které není určena (viz kapitola o určení použití přístroje a kapitola Práce s ruční míchačkou).
• Agresivních materiálů, jako je cement, nebo chemické přídavné hmoty, se nedotýkejte, nenadýchejte či nedopust'e aby se dostaly do trávicího traktu. Při plnění a vyprazdňování mísící nádoby a při práci

s míchačkou vždy používejte ochranné pracovní pomůcky (ochranný oděv, rukavice, brýle a prachovou roušku).

• Práci přerušte vždy jsou-li v blízkosti jiné osoby především děti. To se týká i domácích zvířat. Stejně tak práci přerušte měníte-li stanoviště.
• Obsluha přístroje je za bezpečnost vůči třetím osobám zodpovědná.
• Uživatel zodpovídá a škody na zdraví jiných osob a za škody na majetku.
  ■ Nespouštějte přístroj je-li v blízkosti další osoba.

další bezpečnostní pokyny - "Užití a zacházení s elektronářadím"

■ Nikdy neponechávejte přístroj bez dozoru.
- Přístroj provozujte vždy se všemi ochrannými prvky a na přístroji neměňte nic,co by mohlo snížit bezpečnost.
■ Přístroj resp.jeho části nepozměňujte.
- Přístroj vypněte a odpojte od sítě el.energie vytažením vidlice ze zásuvky vždy při

• Opravách
  – Údržbě a čištění
• Odstraňování poruch
  – Kontrolách přívodních kabelů
• Transportu
• Opuštění přítroje
• Nezvyklých zvucích či vibracích

■ O přístroj řádně pečujte:

– Dbejte na průchodnost chladících otvorů(větrání)
- Udržujte madla čistá ( zbytky oleje, nebo maziv). Dodržujte předpisy pro údržbu.

■ Přístroj kontrolujte z hlediska event. poškození:

• Před každým dalším použitím přístroje musí být všechny ochranné prvky řádně namontovány a splňovat nároky na perfektní funkci. To je třeba vždy přezkoušet.
• Zkontrolujte zda všechny pohyblivé části jsou funkční, nelepí, nedrhnou a nejsou poškozené. Zkontrolujte jeich správné namontování. Tyto části musí splňovat bezvadného provozu a tím bezpečný chod stroje.
• Poškozené ochranné prvky nebo jiné části přístroje je třeba vyměnit v servisu (pokud není jinak uvedeno v návodu).
• Poškozené nebo nečitelné samolepky na přístroji vyměňte.

- Přístroj skladujte na suchém uzamčeném místě,kam děti nemají přístup.

další bezpečnostní pokyny - „Elektrická bezpečnost“

■ Provedení přívodního kabelu je podle IEC 60245 (H 07 RN-F) s příčným průřezem nejméně

⇒ 3x 1,5 qmm při délce kabelu do 25 m
⇒ 3x 2,5 qmm při délce kabelu větší než 25 m

• Dlouhé a tenké přívodní kabely mohou zapřičinit výpadek napětí. Motor nedosahuje max. výkonu a funkce přístroje je redukována.
• Vidlice a spojovací prvky na přívodním kabelu musí být provedeny z gumy, měkčeného PVC nebo jiných termoplastických materiálů, které mají stejnou mechanickou pevnost, nebo těmito materiály potaženy.
  ■ Zásuvka na přívodním kabelu musí být vodotěsná.

- Při pokládání prodlužovacího kabelu dbejte, aby kabel nebyl překroucen, skříplý a aby spojovací prvky nebyly vlhké. Jestliže shledáte, že prodlužovací kabel je poškozen, je třeba jej vyměnit.

■ Nikdy nepoužívejte poškozené kabely.

■ Nikdy nepoužívejte provizorní el. přípoje.

- El.ochranné prvky nikdy nepřemošťujte nebo nevyřazujte z provozu.

⚠️ Přívod proudu k přístroji resp.jeho opravy a opravy všech el.částí přístroje může provádět pouze koncesovaná firma či servis. Přitom dbejte místních bezpečnostních předpisů.

další bezpečnostní pokyny - „Servis“

⚠ Opravy dalších částí ruční míchačky provede bud' výrobce nebo servisní středisko.

⚠ Používejte vždy pouze originální náhradní díly. Při použití jiných náhradních dílů vzniká nebezpečí úrazu nebo věcných škod. Za takto způsobené škody všeho druhu nepřebírá výrobce zodpovědnost.

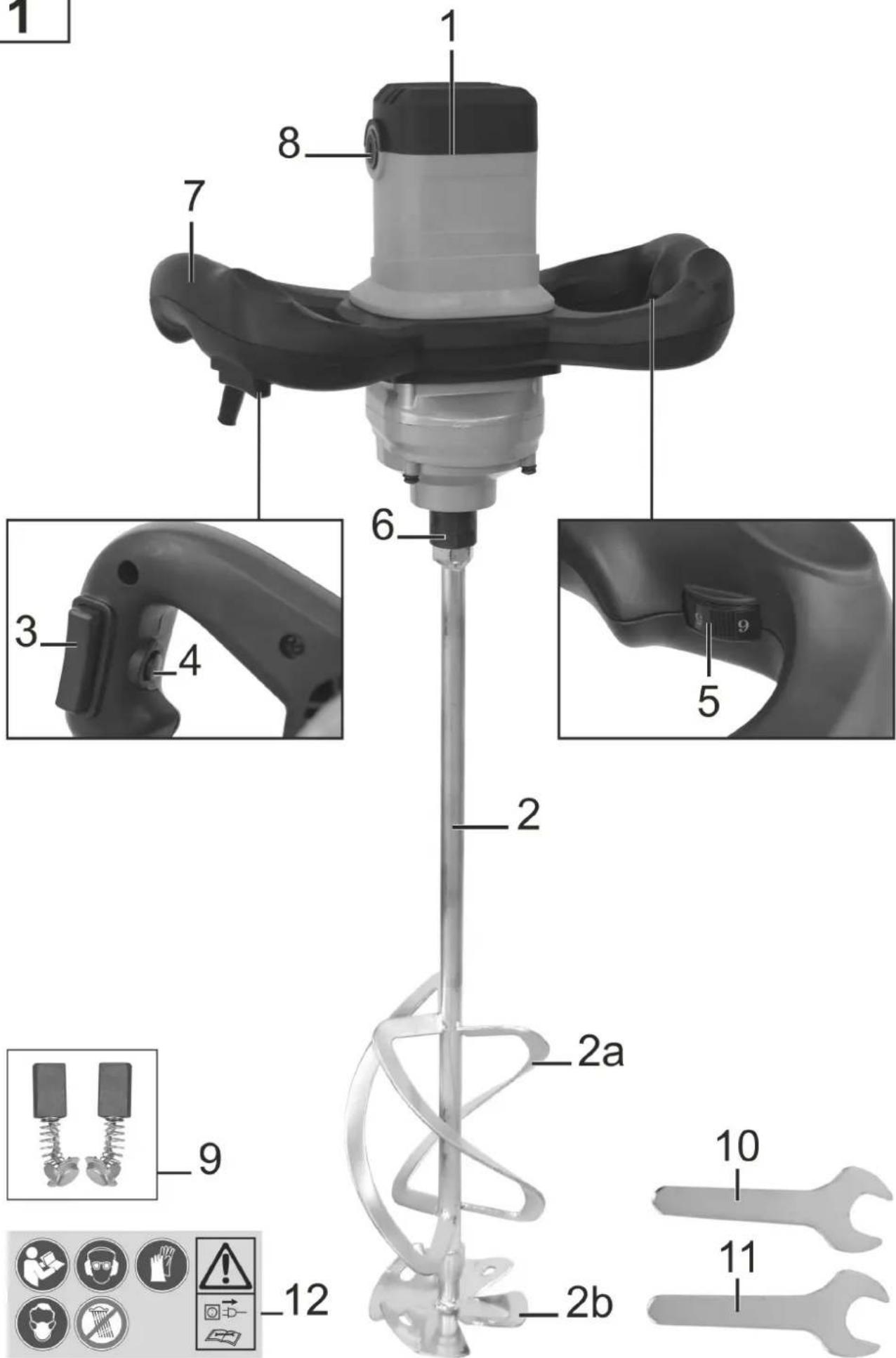

Popis prístroje / Náhradní díly

1

číslo	Popis Obj.číslo
1.	Ruční míchačka
2.	Kompletní protiběžné míchadloa) míchadlo maltyb) segmentové míchadlo	372701 140 mm 114 mm
3.	Spínač
4.	Pojistka spuštění
5.	Regulace otáček
6.	Míchací hřídel
7.	Madlo
8.	Kryt uhlíkových kartáčků	372694
9.	Uhlíkové kartáčky (2 ks) 372695
10.	Upínací klíč – SW 27	372700
11.	Upínací klíč – SW 25	372699
12.	Bezpečnostní samolepka 372692

Sestavení přístroje

Montáž míchadla

2 Našroubujte míchadlo (2) do hřídele míchače (6). Míchadlo zajistěte upínacími klíči (10/11).

Uvedení do provozu

⚠️ Přístroj nepoužívejte dříve, než se seznámite s návodem, budete dodržovat všechny uvedené pokyny a přesvědčíte se, že přístroj je správně sestaven!

• Ujistěte se, že přístroj je kompletně podle všech pokynů smontován.
  ■ Před každým použitím přezkoušejte:

- zda všechna el.připojení jsou v pořádku (praskliny, řezy na kabelu)

⚠ nikdy nepoužívejte poškozené kabely či el. spojovací prvky (viz. kap. Bezpečná práce)

- zda je metla správně utažena

Připojení k síti

• Porovnejte napětí na štítku přístroje s napětím v síti a potom připojte přístroj do odpovídající a předpisové zásuvky.
• Přístroj připojte přes ochranný jistič 30 mA.
  ■ Nepoužívejte poškozené přípojné vedení.
• Použijte přípojný kabel resp. prodlužovací kabel s příčným průřezem od nejméně 1,5 qmm do délky 25 m.
• Při nepříznivých síťových podmínkách je možné,že v průběhu zapínání stroje dojde ke krátkodobému snížení napětí v síti,které může být na úkor dalších spotřebičů(např.snížení svitu u svítidel).Žádné rušení nenastane, má-li domovní přívod stálou zatižitelnost minimálně > 100 A na každou fázi.

i Jištění: 16 A

Zapínač/vypínač

Nikdy nepouživejte prístroj s nefunkčním vypínačem. Takový vypínač (spínač) musí být neprodleně vyměněn v odborném servisu.

Zapnutí

3 Stiskněte a pevně držte pojistku zapnutí (4). Stlačte spínač (3).
i Stroj startujte vždy při nastavení nejnižších otáček (Stupeň 1)

Vypnutí

→ Uvolněte tlak na spínač.
i Nepřetržitý provoz není u tohoto stroje možný.

Regulace otáček

V tomto provedení jsou otáčky míchačky regulovatelné a tím je regulovatelný i výkon míchačky (Stupně 1-6).

4 Otáčky lze stupňovitě regulovat regulátorem otáček (5).

• Stupeň 1 → min.výkon= POMALU.
• Stupeň 6 → maximální výkon= NEJRYCHLEJI

Práce s ruční míchačkou

Vždy dbejte bezpečnostních pokynů (viz kapitola spečná práce").

Pokyny k použití ruční míchačky

• Při práci vždy držte přístroj oběma rukama.
• Je-li míchačka v činnosti nikdy nesahejte rukama či jiným předmětem do oblasti rotující metly.
• Zamezte odstřikům! Pracujte s nízkými otáčkami než míchačka se materiálu ponoří a stejně tak při vyjmutí metly z materiálu.
• Používejte pouze výrobcem doporučenou míchací metlu. Dodržte max. průměr metly 140 mm – RL 1600 G.
• Dodané míchadlo je vhodné pro míchané materiály řídké, viskózní až těžké konzistence: např. barvy, laky, tmely, cement, omítka, vápno, beton, potěrová mazanina, atd.
• V průběhu mísení zvyšujte otáčky.Mísení provádějte tak dlouho dokud materiál není dokonale promísen. Přitom se řídte pokyny výrobců stavebních hmot.
• ⚠️ U dlouhodobé práce nepoužívejte nízkých otáček. To vede k přetižení a přehřátí motoru – není dostatečné chlazení.

Údržba a péče

Před každou údržbou nebo očistou:

• Přístroj vypněte
• Vyčkejte klidového stavu metly
• Odpojte od sítě vytažením vidlice ze zásuvky

Používejte pouze originální díly.Jiné mohou způsobit nepředpokládané škody nebo zranění.

Odstraňování poruch smí provádět pouze servisní středisko nebo výrobce.

K přístroji nesmějí mít děti přístup.

Dodržte následné pokyny abyste udrželi dlouhodobou výkonnost míchačky.

• Chladící otvory udržujte čisté a průchodné.
• Prach a nečistoty odstraňujte měkkým hadříkem nebo měkkým kartáčkem.
• Přístroj nikdy nečistěte pod tekoucí vodou nebo vysokotlakým čističem.
• Na části z umělé hmoty nepoužívejte ředidla (benzin, alkohol atd). Hrozí jejich poškození.
  ■ Vždy zkontrolujte madla zda jsou správně a pevně usazena.
• Čistěte míchací metlu.
• Přístroj pracuje s uhlíkovými kartáčka. Při jejich opotřebení je nechte vyměnit v servisu.

Ve vlastním zájmu kontrolujte pravidelně míchací metlu, zda není poškozena. V případě poškození je třeba ji neprodleně vyměnit.

Pravidelně kontrolujte stav míchací hřídele.Míchačka,která má poškozenou míchací hřídel nesmí být dále používána.Opravu musí provést odborný servis.

Výměna uhlíkových kartáčků

Uhlíkové kartáčky vyměňte když se opotřebují asi na 4 mm.

5 Sejměte kryt uhlíkových kartáčků (8) z každé strany krytu motoru otočením vhodným šroubovákem proti směru hodinových ručiček.
- Vyjměte uhlíkové kartáčky a dbejte přitom na polohu pružinového držáku.
Vložte nové uhlíkové kartáčky (9) a dbejte přitom na správnou pozici pružiny.
→ ⓘ Uhlíkové kartáčky měňte pouze ve dvojících.
Opět přišroubujte kryt uhlíkových kartáčků.

Skladování

Odpojit vidlici ze zásuvky

■ Přístroj skladujte na suchém a uzamčeném místě, kam děti nemají přístup.
■ Před dlouhodobým uskladnění splňte následnou podmínku: — Provedťe základní očistu přístroje.

Záruka

Přečtěte si přiložené záruční prohlášení.

Možné poruchy

Před každým odstraněním poruchy:

– Vypněte přístroj
– Vyčkejte klidového stavu metly
– Odpojte od sítě el. energie vytažením vidlice ze zásuvky

Po každém odstranění poruchy vždy všechny ochranné prvky znovu uvést do funkce a přezkoušet.

Problém	Možná příčina	Odstranění
Neběží motor	⇒ Výpadek proudu⇒ Přívodní kabel jepoškozen⇒ Motor nebo spínač jsou poškozené	⇒ Kontrola jištění (16 A)⇒ Výměna kabelu resp. jeho kontrola (servis)⚠️ Poškozený kabel vyřadte z provozu⇒ Tento problém může řešit pouze výrobce nebo servisní středisko.
Neobvyklé vibrace	⇒ Poškození metly⇒ Poškození upínací lavy⇒ Misení špatného materiálu	⇒ Výměna metly⇒ Obrat’te se na odborný servis.⇒ Použili jste materiál, ketrý není určen pro míchačku. Dbejte pokynů výrobce.
Motor běží, ale blokuje se při sebemenším zatížení nebo automaticky se vypíná.	⇒ Příliš dlouhý a tenký prodlužovací kabel⇒ Spojovací zásuvka je příliš daleko od hlavního přípoje a malý průřez kabelu	⇒ Prodlužovací kabel nejméně 1,5 qmm příčný průřez drátů při max. délce 25 m.⇒ Při delším prodloužení je příčný průřez nejméně 2,5 qmm.

V prípadě dalších poruch nebo dotazů se prosím obratte na místního prodejce.

Technická data

Typu / model RL 1600 G
Rok výroby viz poslední strana
Výkon motoru P1 1600 W
Motor	Střídavý proud 230 V ~ 50 Hz
Otáčky (protiběžné) n0(s regulací počtu otáček)	míchadlo malty: 290 - 480 min-1(pravotočivé)segmentové míchadlo: 380 - 620 min-1(levotočivé)
Průměr míchací metly(Míchadlo malty / segmentové míchadlo)	140 mm / 114 mm
Průměr dříku	M18
Délka metly ca. 570 mm
Ruka-paže-vibrace a	_h = < 2,291 m/s^2
Chyba měření K	1,5 m/s2
Míchací obsah ca. 90 Litr
Váha ca. 5,5 kg
Naměřená hladina akustického výkonu LWA	98,7 dB (A)
Hladina akustického tlaku LPA	87,7 dB (A)
Chyba měření K	3 dB (A)
Izolační třída	II / ☐ ochranná izolace
Způsob ochrany	IP 20

Indhold

Bezpečnostné pokyny 118

Po rozbalení kartónu skontrolujte obsah či

▶ je úplný

Sériové číslo: 000001 - 020000

„Elektrická bezpečnost“

⚠ nikdy nepoužívajte poškodené káble či el. spojovacie prvky (viď. Kap .Bezpečná práca)

3 Stisnite a pevne držte poistku zapnutí (4). Stlačte spínač (3).

→ Uvol'nite tlak na spínač.
i Nepretržitá prevádzka u tohto stroja nie je možná.

Regulácia otáčok

Údržba a starostlivost'

Pred každou údržbou alebo očistou:

• Prístroj vypnite
• Počkajte na kl'udový stav metly
• Odpojte od siete vytiahnutím vidlice zo zásuvky

5 Vhodným skrutkovačom proti smeru hodinových ručičiek odstráňte kryt uhlíkových kief (8) na každej strane krytu motora.
Výberte uhlíkové kefy, dbajte pritom na polohu pružinového uchytenia.
Vložte nové uhlíkové kefy (9), dbajte na správnu polohu pružinového uchytenia.
→ ⓘ Uhlíkové kefy vymieňajte vždy po pároch.
Kryt uhlíkových kief opät' naskrutkujte.

Skladovanie

Odpojit' vidlicu zo zásuvky.

Pred každým odstránením poruchy:

• Vypnite prístroj
• Počkajte na kl'udový stav metly
• Odpojte od siete el. energie vytiahnutím vidlice zo zásuvky

Technické změny vyhradené!

Vsebina

⚠ V vsakem primeru upoštevajte varnostne napotke (glejte „Varno delo“).
