Márka	ATIKA
Modell	RL 1600 G
Terméktípus	Festékkeverő (hordozható keverő)
Motorteljesítmény	1600 W (P1)
Hálózati feszültség	230 V ~ 50 Hz
Fordulatszám (habarcskeverő fej)	290 - 480 min⁻¹ (jobbra forgás)
Fordulatszám (tárcsás keverő fej)	380 - 620 min⁻¹ (balra forgás)
Keverőfej max. átmérője	140 mm (habarcs) / 114 mm (tárcsák)
Keverőfej rögzítése	M18
Keverőfej hossza	Körülbelül 570 mm
Keverési térfogat	Akár 90 liter
Tömeg	Körülbelül 5,5 kg
Hangteljesítményszint (LWA)	98,7 dB(A)
Hangnyomásszint (LPA)	87,7 dB(A)
Kéz-kar vibráció	< 2,291 m/s² (K bizonytalanság = 1,5 m/s²)
Védelmi osztály	II (kettős szigetelés)
Védettség típusa	IP 20
Ajánlott hálózati biztosíték	16 A
Hosszabbító kábel minimális keresztmetszete (25 m-ig)	3 x 1,5 mm²
Hosszabbító kábel minimális keresztmetszete (> 25 m)	3 x 2,5 mm²
Sebességbeállítás	6 fokozat (folyamatos)
A csomag tartalma	Keverőgép, habarcskeverő fej, tárcsás keverő fej, 2 db szorítókulcs, használati útmutató

Gyakran ismételt kérdések - RL 1600 G ATIKA

Milyen anyagokat keverhetek az RL 1600 G-vel?

Folyékony vagy por alakú építőanyagokat keverhet: festékek, habarcsok, ragasztók, vakolatok, gipszek, tömítőanyagok stb. Ne használja élelmiszerekhez vagy éghető anyagokhoz.

Hogyan szereljem fel a keverőfejet a keverőgépre?

Csavarja a keverőfejet a keverőgép tengelyébe (M18 menet). Húzza meg szorosan a mellékelt két szorítókulccsal (SW 27 és SW 25).

Hogyan állítsam be a fordulatszámot?

Használja a beállító gombot (5) a 6 fokozat közötti választáshoz. 1. fokozat = lassú, 6. fokozat = gyors. Mindig álló gépnél állítson.

Milyen biztonsági óvintézkedéseket kell betartanom?

Viseljen védőszemüveget, zajvédő fejhallgatót és porvédő maszkot. Két kézzel tartsa a készüléket. Soha ne nyúljon a tartályba működés közben. Karbantartás előtt húzza ki a hálózati csatlakozót.

Hogyan tisztítsam meg a keverőgépet használat után?

Húzza ki a készüléket. Tisztítsa meg a keverőfejet és a szellőzőnyílásokat puha ruhával vagy kefével. Ne használjon oldószereket, és ne mossa folyó víz alatt vagy nagynyomású tisztítóval.

Mikor kell kicserélnem a szeneket?

Cserélje ki a szeneket, ha körülbelül 4 mm-re kopottak. Csavarja le a szénfedeleket (8) mindkét oldalon, vegye ki a régieket, és helyezze be az újakat (cikkszám 372695) mindig párban.

Mit tegyek, ha a készülék nem indul el?

Ellenőrizze a hálózati tápellátást és a biztosítékot (16 A). Vizsgálja meg a hálózati kábelt: ha hibás, cserélje ki. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a vevőszolgálattal.

Mekkora a maximális keverési kapacitás?

A keverési térfogat elérheti a körülbelül 90 litert, az anyag konzisztenciájától függően. A sebességet és az időt a termékhez igazítsa.

Használhatok 140 mm-nél nagyobb átmérőjű keverőfejet?

Nem, a megengedett maximális átmérő 140 mm a habarcskeverő fejnél és 114 mm a tárcsás keverő fejnél. Nagyobb keverőfej használata károsíthatja a készüléket és biztonsági kockázatot jelenthet.

Hogyan tároljam a készüléket használat után?

Húzza ki a csatlakozót, tisztítsa meg alaposan a készüléket, és tárolja száraz, zárt helyen, gyermekektől elzárva. Hosszabb tárolás esetén végezzen alapos tisztítást.

HASZNÁLATI ÚTMUTATÓ RL 1600 G ATIKA

Erediti használati utalítás

1. oldal

Ručna mješalica

Originalne upute za rad

Strana 59

Mescolatore a mano

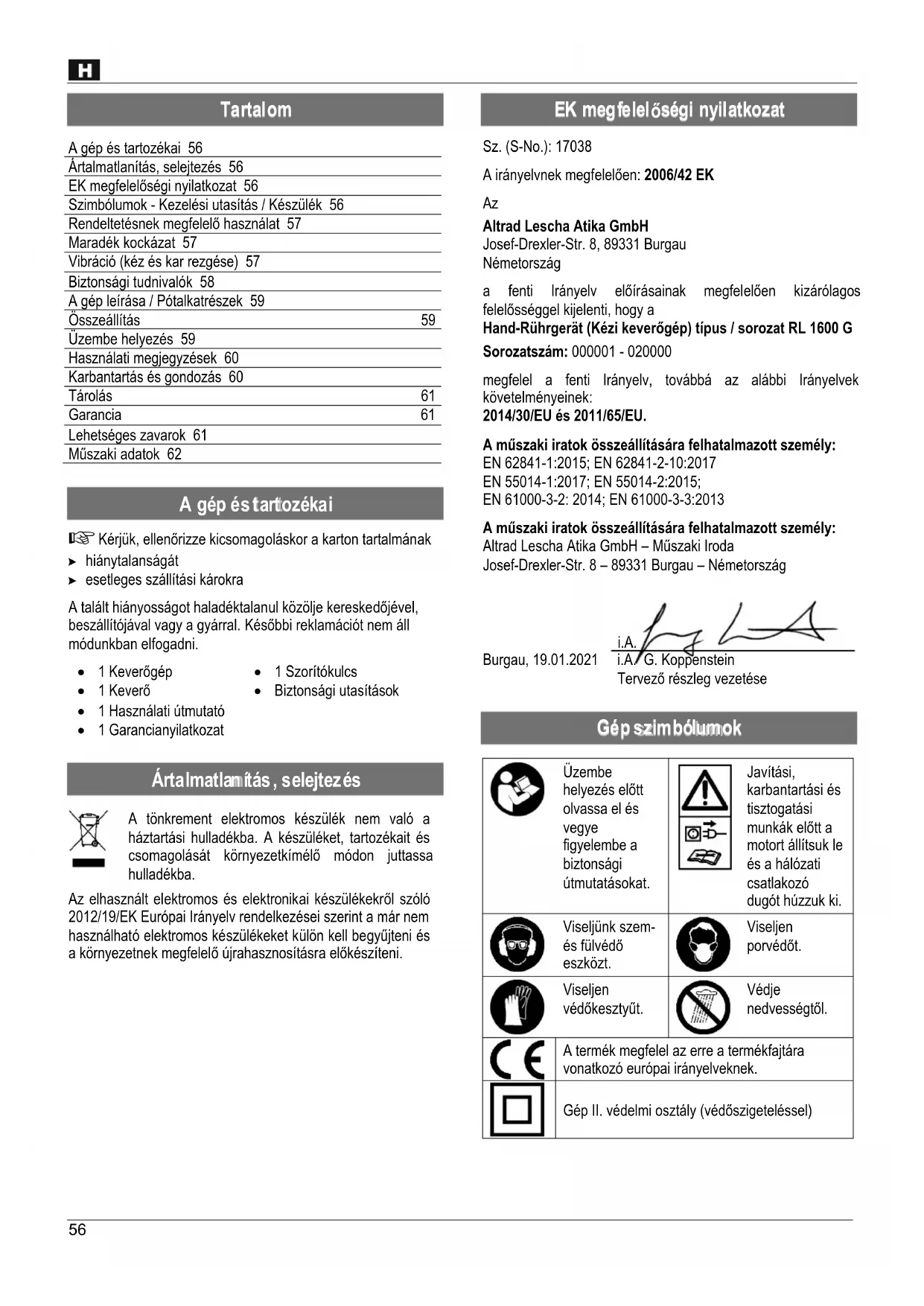

A gép és tartozékai 56

Ártalmatlanítás, selejtezés 56

EK megfelelőségi nyilatkozat 56

Szimbóluomok - Kezelési utasítás / Készülék 56

Rendeltetésnek megfelelő használat 57

Maradék kockázat 57

Vibráció (kéz és kar rezgése) 57

Biztonsági tudnivalók 58

A gép leírása / Pótalkatrészek 59

Összeállítás 59

Üzembe helyezés 59

Használati megjegyzések 60

Karbantartás és gondozás 60

Tárolás 61

Garancia 61

Lehetséges zavarok 61

Müszaki adatok 62

A gép és tartozékai

Kérjük, ellenőrizze kicsomagoláskor a karton tartalmának

▶ hiánytalanságát
▶ esetleges szállítási károkra

A talált hiányosságot haladéktalanul közölje kereskedőjével, beszállítójával vagy a gyárral. Későbbi reklamációt nem áll módunkban elfogadni.

• 1 Keverőgép
• 1 Szorítókulcs
• 1 Keverő
- Biztonsági utasítások
• 1 Használati útmutató
• 1 Garancianyilatkozat

ÁrtaImatlanítás, selejtezés

A tönkrement elektromos készülék nem való a háztartási hulladékba. A készüléket, tartozékait és csomagolását környezetkímélő módon juttassa hulladékba.

Az elhasznált elektromos és elektronikai készülékekről szóló 2012/19/EK Európai Irányelv rendelkezései szerint a már nem használható elektromos készülékeket külön kell begyűjteni és a környezetnek megfelelő újrahasznosításra előkészíteni.

EK megfelelőségi nyilatkozat

Sz. (S-No.): 17038

A irányelvnek megfelelően: 2006/42 EK

Az

Altrad Lescha Atika GmbH

a fenti Irányelv előírásainak megfelelően kizárólagos felelősséggel kijelenti, hogy a

Hand-Rührgerät (Kézi keverőgép) típus / sorozat RL 1600 G

Sorozatszám: 000001 - 020000

megfelel a fenti Irányelv, továbbá az alábbi Irányelvek követelményeinek:

2014/30/EU és 2011/65/EU.

A müszaki iratok összeállítására felhatalmazott személy:

EN 62841-1:2015; EN 62841-2-10:2017

EN 55014-1:2017; EN 55014-2:2015;

EN 61000-3-2: 2014; EN 61000-3-3:2013

A müszaki iratok összeállítására felhatalmazott személy:

Josef-Drexler-Str. 8 – 89331 Burgau – Németország

i.A. f A. C K

Burgau, 19.01.2021

i.A. G. Koppenstein

Tervező részleg vezetése

Gép szimbólumok

	Üzembe helyezés előtt olvassa el és vegye figyelembe a biztonsági útmutatásokat.		Javítási, karbantartási és tisztogatási munkák előtt a motort állítsuk le és a hálózati csatlakozó dugót húzzuk ki.
	Viseljünk szem- és fülvédő eszközt.		Viseljen porvédőt.
	Viseljen védőkesztyűt.		Védje nedvességtől.
	A termék megfelel az erre a termékfajtára vonatkozó európai irányelveknek.
	Gép II. védelmi osztály (védőszigeteléssel)

Használati útmutató szimbólumai

Fenyegető veszély vagy veszélyes helyzet. Az itt leírt tudnivalók figyelmen kívül hagyása sérüléseket okozhat vagy dologi károkhoz vezethet.

Fontos tudnivalók a szakszerű kezeléshez. Az itt leírt tudnivalók figyelmen kívül hagyása zavarokhoz vezethet.

Használati útmutatások. Az itt leírt tudnivalók segítenek Önnek mindenfjta funkció legjobb kihasználásában.

Szerelés, kezelés és karbantartás. Itt pontos magyarázatot kap, mit kell tennie.

A számozás az 3. – 4. oldalon lévő ábrákra vonatkozik.

Rendeltetésnek megfelelő használat

- A keverőgép otthoni munkák alkalmával folyadékok és por halmazállapotú anyagok keverésére való, mint pl.: festék, habarcs, ragasztó, gipsz, fúgázó anyagok, spatulyázó massza, bevonó massza.

- Csak géphez való keverőt használjon, legfeljebb 140 mm (RL 1600 G) átmérővel.

- Nem szabad a gépet használni a következő esetekben: - fúrógépként vagy más készülék meghajtására - megfelelő elötéttel polírozáshoz, csiszoláshoz, élezéshez vagy gravírozáshoz.

- STOP Minden ezt meghaladó használat, különösen pedig éghető vagy robbanóképes anyagok (⚠ tűz- és robbanásveszély) keverése és az élelmiszer-feldolgozásban történő alkalmazás nem rendeltetésszerűnek minősül. Az ezekből eredő mindennemű károkért a gyártó felelősséget nem vállal.

→ a kockázatot kizárólag a használó viseli.

- A rendeltetésnek megfelelő használathoz tartozik még a gyár által előírt módon való használat-, karbantartás- és javítás valamint az útmutatóban olvasható biztonsági tudnivalók követése.

- A használathoz érvényes balesetelhárítási előírásokat, és az általánosan elismert munkaegészségügyi és biztonságtechnikai szabályokat be kell tartani.

- A keverőgép önkényes megváltoztatása az abból eredő bármilyen kárra kizárja a vállalt gyári szavatosságot.

Még a rendeltetésnek megfelelő használatnál és a felhasználási cél által meghatározott vonatkozó biztonsági szabályok megtartása mellett is bizonyos maradék kockázattal számolni kell.

Ezt a maradék kockázatot minimumra csökkentheti, ha a munkánál figyelembe veszi a „Biztonsági útmutatások”, a „Rendeltetésnek megfelelő használat” és magának a használati útmutatónak a leírásait.

Mindezek figyelembe vétele és a kellő óvatosság segít a balesetek és sérülések megelőzésében.

• Figyelmen kívül hagyott vagy figyelmet elkerülő biztonsági intézkedések a kezelő sérüléseihez vagy a tulajdon káraihoz vezetnek.
  ■ Forgó (6) keverőtengely megérintése (zúzódási veszély).
  ■ Forgó keverőszerkezet megérintése (vágási sérülés).
• Áram miatti veszélyeztetés nem szabályszerű elektromos csatlakozó kábelek alkalmazása esetén.
• Feszültség alatt lévő részek érintése nyitott elektromos szerkezeti elemek esetén
• Halláskárosodás hallásvédő nélküli hosszabb munka esetében.

Továbbá minden megtett intézkedés ellenére is meglevő, nem nyilvánvaló maradék kockázatok.

Rezgés Vibráció (kéz és kar rezgése)

RL 1600 G: 2,291 m/s²; K = 1,5 m/s²

Figyelmeztetés:

A gép használata során észlelt tényleges rezgéskibocsátási érték eltérhet a kezelési utasításban foglalt, vagy a gyártó által megadott értéktől. Ezt a következő tényezők befolyásolhatják, melyeket a gép használatbavétele előtt, ill. használata során figyelembe kell venni:

• Szakszerűen használják-e a gépet?
• Anyagvágás vagy -feldolgozás jellege megfelelő-e?
• A gép használati állapota rendben van-e?
• Rendben van-e a keverő szerszám állapota, megfelelő szerszám van-e felszerelve?
• Fel vannak-e szerelve a tartó fogantyúk vagy a tartozékként beszerezhető rezgéscsökkentő fogantyúk, ezek szorosan illeszkednek-e a motortesthez?

Amennyiben a gép használata során kényelmetlen érzése támad, vagy a kezének böre elszíneződött, azonnal szüntesse be a munkavégzést. Rendszeres időközönként tartson pihenő szünetet. Ha nem tart elegendő szünetet, karján és kezén rezgés okozta tünetek léphetnek fel.

Becsléssel meg kell állapítani a munkavégzés, illetve a gép használata során fellépő terhelés mértékét, és a pihenő szünetek időtartamát és gyakoriságát ennek függvényében kell meghatározni. Ilymódon a teljes munkaidőre jutó terhelés mértékét lényegesen mérsékelni lehet. Csökkentse minimális mértékre a rezgés okozta kockázatokat. A gépet a kezelési utasításban foglaltaknak megfelelően ápolja.

Ne használja a gépet 10°C-nál alacsonyabb hőmérsékleten. Készítsen munkatervet, melynek alapján korlátozni lehet a rezgés okozta terhelést.

Biztonsági tudnivalók

A biztonsági tudnivalókat minden olyan személynek adja tovább, aki a készülékkel munkát végez.
16 év alatti gyermekek és fiatalkorúak valamint olyan személyek, akik a használati utasítást nem olvasták, a gépet nem kezelhetik.
i Órizze meg gondosan ezeket a biztonsági útmutatásokat.
Tartsa be a mellékelt „Általános biztonsági tudnivalók” előírásait.

Biztonsági utasítások keverőgépekhez

a) Tartsa az elektromos szerszámot két kézzel a fogantyúinál fogva. Ha elveszíti az uralmát a gép felett, az sérülésekhez vezethet.
b) A veszélyes légkör elkerülése érdekében gondoskodjon megfelelő szellőzésről éghető anyagok keverése esetén. Belélegezheti a képződő gázokat vagy az elektromos szerszámok által keltett szikrák gyulladást okozhatnak.
c) Ne keverjen vele élelmiszert. Az elektromos szerszámokat és azok felhasználási területét nem élelmiszerek feldolgozására tervezték.
d) Illetéktelen személyeket tartson távol a hálózati csatlakozóvezetéktől. A hálózati vezeték beleakadhat a keverőszerkezetbe.
e) Gondoskodjon róla, hogy a keverőtartály stabilan és biztonságosan álljon. Egy nem megfelelően biztosított tartály váratlanul elmozdulhat.

f) Ügyeljen arra, hogy ne fröccsenjen folyadék az elektromos szerszám házába. Az elektromos szerszámba bejutott folyadék károsodáshoz és áramütéshez vezethet.

g) Tartsa be a keverendő anyagra vonatkozó útmutatókat és biztonsági utasításokat. A keverendő anyag egészségre káros lehet.

h) Amennyiben az elektromos szerszám beleesik a keverendő anyagba, azonnal húzza ki a hálózati dugót, és az elektromos szerszámot vizsgáltassa át szakemberrel. Ha belenyúl abba a tartályba, ahol a még bedugott elektromos szerszám található, az áramütéshez vezethet.

i) A keverési folyamat során ne nyúljon bele kézzel a keverőtartályba, és más tárgyakat se dugjon bele. A keverőművel való érintkezés komoly sérüléseket okozhat.

j) Hagyja, hogy az elektromos szerszám a keverőtartályban elinduljon és leálljon. A keverőmű nem ellenőrzött módon körbefordulhat és elhajolhat.

A további biztonsági tudnivalókat nézze meg a mellékelt „Általános biztonsági tudnivalók” c. információs füzetben.

További biztonsági tudnivalók a - „Személyek biztonságá”-ra vonatkozóan

• A készüléket ne használja olyan célokra, amelyekre az nem való (lásd „Rendeltetésszerű használat” és „Munkavégzés az keverőgéppel” pontokat).
• Cementet vagy adalékait ne fogja meg, és ne lélegezze be (porképződés) és be se lélegezze. A keverőedény betöltésénél és ürítésénél viseljen személyi védőeszközöket (védőkesztyűt, védőszemüveget, porvédő maszkot).
• Más személyt és állatot tartson távol a munkaterületétől. Ne engedje, hogy a szerszámot vagy annak kábelét más személy, főként gyermek megfogja.
• Szakítsa félbe a géppel végzett munkáját, ha másik munkaterületre való átállásnál a közelben gyermekek vagy háziállatok tartózkodnak.
• A gépet kezelő személy harmadik személlyel szemben felelős a munkaterületen.
• A felhasználó felelős azokért a balesetekért vagy veszélyekért, amelyek más személyeket fenyegetnek, vagy mások tulajdonát érik.
• A készüléket mindaddig soha ne alkalmazza, amíg érdektelen személyek vannak a közelben.

További biztonsági tudnivalók az - „Elektromos szerszám használata és kezelésé”-re vonatkozóan

• A készüléket soha ne hagyja felügyelet nélkül.
• A készüléket csak kompletten és felhelyezett biztonsági kiegészítésekkel használja és a gépen semmi olyat meg ne változtasson, ami a biztonságot korlátozhatja.
• A gépet illetve annak alkatrészeit meg ne változtassa.

- Az alábbi esetekben kapcsolja ki a készüléket és a hálózati dugót húzza ki az aljzatból:

• javítási műveleteknél
• karbantartásnál és tisztításnál
• zavarok elhárítása
• a csatlakozó vezetékek vizsgálata közben, hogy azok összetekeredtek vagy sérültek-e
• Szállítás
• készülék elhagyása (rövid megszakítás esetén is)
• szokatlan zörejek és vibrációk esetén

■ Keverőgépét mindig megfelelően gondozza:

• Figyeljen rá, hogy a szellőzőnyílások szabadon maradjanak.
• Tartsa olajtól és zsírtól mentesen a fogantyút.

■ Ellenőrizze a gépet az esetleges sérülésekre:

• A gép további használata előtt a biztonsági szerkezetek kifogástalan és rendeltetésüknek megfelelő működését ellenőrizze.
• Ellenőrizze, hogy a mozgó alkatrészek működése kifogástalan-e, vagy nincs-e valamelyik alkatrész megsérülve. Az összes alkatrésznek helyesen kell felszerelve lennie és minden feltételt teljesítenie kell a fűrész kifogástalan működése érdekében.

- A sérült védőberendezést és alkatrészt arra hivatott szakembernek kell javítania vagy kicserélnie, amennyiben a használati útmutató mást nem ad meg.

- A sérült vagy olvashatatlan biztonsági címkét ki kell cserélni.

- A használaton kívüli gépet száraz, lezárt helyiségben tárolja, olyan helyen, ahol ahhoz gyermekek hozzá nem férhetnek.

További biztonsági tudnivalók az - „Elektromos biztonság”-ra vonatkozóan

• A csatlakozó vezeték kivitele feleljen meg az IEC 60 245 (H 07 RN-F) előírásnak és keresztmetszete legyen laglább
  ⇒ 3 x 1,5 mm², 25 m kábelhosszúságig
  3 x 2,5 mm², 25 m feletti kábelhosszúságnál
• A túl hosszú csatlakozó vezetékeken túlzott mértékű feszültségesés keletkezik. A motor már nem éri el a maximális teljesítményét és a gépnek csökken a működképessége.
• Ac satlakozó vezetékek dugói és csatlakozó aljzatai gumiból, lágy PVC-ből vagy más höre lágyuló, ugyanolyan mechanikai szilárdságú anyagból készüljenek, vagy ilyenekkel legyenek bevonva
• A csatlakozó vezeték dugós csatlakozó része fröccsenő víz ellen védett legyen.
• A csatlakozó vezeték elhelyezésénél ügyeljen rá, hogy az ne legyen zavaró, ne zúzódjék, ne törjön meg és a csatlakozó dugó ne legyen nedves.
• Kábeldob használatánál a kábelt mindig teljesen tekerje le a dobról.
• Ellenőrizze a hosszabbító kábelt rendszeresen és cserélje ki, ha megsérült.
• Ne használjon meghibásodott csatlakozó vezetékeket.
  ■ Provizórikus elektromos csatlakozásokat ne alkalmazzon.
• A védőberendezéseket áthidalni vagy üzemen kívül helyezni soha nem szabad.

Az elektromos csatlakoztatást ill. a készülék elektromos egységein végzendő javításokat csak engedélyezett villamossági szakember vagy valamely ügyfélszolgálatunk végezhet. A helyi előírásokat, elsősorban a védőintézkedésekre vonatkozóan, be kell tartani.

További biztonsági tudnivalók a - „Szerviz”-re vonatkozóan

A gép más részein javításokat csak maga a gyár, vagy egy általa megbízott szakcég végezhet.
Csak eredeti gyári pótalkatrészt és tartozékot használjon. Más eredetű pótalkatrész és egyéb tartozék használata a felhasználó balesetéhez vezethet.

A gép leírása / Pótalkatrészek

1

Poz	Megnevezés Rendelésiszám
1.	Keverőgép
2.	Ellenirányban forgó keverőszerkezet kompletta) habarcs keverőb) tárcsás keverő	372701 140 mm 114 mm
3.	KI/BE kapcsoló
4.	Bekapcsolás-zár
5.	Fordulatszám szabályozó
6.	Keverőtengely
7.	Fogantyú
8.	Szénkefe fedél	372694
9.	Szénkefék (2 db)	372695
10.	Szorítókulcs SW 27	372700
11.	Szorítókulcs SW 25	372699
12.	Ragasztócímke biztonságifelirattal	372692

Összeállítás

Keverő szerkezet felszerelése

2 Csavarja be a (2) keverő szerkezetet a (6) keverőtengelybe. A keverő szerkezetet biztosítsa a (10/11) szorító kulcsokkal.

Üzembe helyezés

A gépet addig nem szabad üzembe helyezni, míg el nem olvasta a használati útmutatóját, minden útmutatást figyelembe nem vett és a gépet előírásnak megfelelően fel nem szerelte.

• Győződjön meg arról, hogy a készülék teljesen és előírásszerűen össze van szerelve.
  ■ Ellenőrizze minden használat előtt:

- ac satlakozó vezetékek esetlegesen hibás helyeit (repedések, vágások vagy hasonlók)

⚠ meghibásodott vezetékeket soha ne használjon

• ellenőrizze a készülék esetleges sérüléseit (lásd Biztonságos munkavégzés)
• a keverő meghúzása megfelelő-e

Hálózati csatlakozás

• Hasonlítsa össze a készülék típuscímkéjén megadott feszültséget a hálózati feszültséggel és csatlakoztassa a készüléket a megfelelő és előírásszerű csatlakozó aljzatra.
• Csatlakoztassa a készüléket 30 mA Fi-védőkapcsolóval (hibaáram védőkapcsoló).
• Ne használjon meghibásodott csatlakozó vezetékeket.

H

• Legalább 1,5 mm keresztmetszetű, legfeljebb 25 m hosszú hálózati hosszabbító kábelt használjon a gép csatlakoztatásához.
• Kedvezőtlen hálózati viszonyok között a készülék bekapcsolása során rövid idejű feszültségesés következik be, ami a hálózatra kapcsolt más fogyasztók működését károsan befolyásolhatja (pl. lámpa villogása). Nem várható ilyen hálózati zavar, ha a ház elektromos csatlakozása fázisonként legalább 100 A áramterhelést elbír.

Biztosíték: 16 A

Bekapcsolás / Kikapcsolás

Ne használjon olyan készüléket, amelynek a kapcsolóját nem lehet be- kikapcsolni. A sérült kapcsolót haladéktalanul javíttassa meg vagy cseréltesse ki arra alkalmas szakemberrel vagy a kijelölt vevőszolgálattal.

Bekapcsolás

3 Először a (4) bekapcsolási zárat nyissa meg. Nyomja meg a KI/BE gombot a fogantyú-kapcsolón (3).
① Indítsa el a gépet a legalacsonyabb fordulatszámon (1. fokozat).

Kikapcsolás

Fordulatszám szabályozás

Ennél a kivitelnél a motor fordulatszáma és azzal együtt a keverési teljesítmény szabályozható (1. – 6. fokozat).

4 A fordulatszámot a fordulatszám-szabályozóval (5) állíthatja be.

• 1. fokozat → min. teljesítmény = LASSÚ.

- 6. fokozat → max. teljesítmény = GYORS.

- 1. fokozat → min. teljesítmény = LASSÚ. - 6. fokozat → max. teljesítmény = GYORS.

Használati megjegyzések

⚠️ Feltétlenül vegye figyelembe a biztonsági utasításokat (lásd a „Biztonságos munkavégzés” c. részt).

Keverőgép használatára vonatkozó megjegyzések

• Keverés alatt gépet mindkét kezével tartsa.
• Ne nyúljon a fogásban lévő keverőfejbe (forgó keverőszerszám).
• Az anyag ne fröcsköljön! Mindig alacsony fordulatszámon dolgozzon, amikor a keverőgépet az anyagba bemeríti, vagy onnan kiemeli.
  Csak a gyár által ajánlott keverőt használja. Ügyeljen a megengedett legnagyobb átmérőre (140 mm – RL 1600 G).

• A mellékelt keverő szerkezet hígfolyó, viszkózus és nehéz konzisztenciájú keverékek keverésére alkalmas: például festék,lakk, spatulyázó massza, cement, vakolat, mész, beton, esztrich stb.

• Keverés alatt növelje a fordulatszámot. A keverőgépet annyi ideig merítse a kevert anyagba, míg az teljesen átkeveredett. Vegye figyelembe az anyag gyári feldolgozási utasításait.

• Folyamatos üzemben ne dolgozzon alacsony fordulatszámon. Olyankor a motor túlterhelődik, ill. túlmelegszik, mert nem kap kellő hűtést.

Karbantartás és gondozás

Minden karbantartási és tisztítási művelet előtt

• Kapcsolja ki a gépet
• Várja meg, míg a gép leáll
• Húzza ki a csatlakozó dugót

Csak eredeti pótalkatrészt használjon. Más eredetű alkatrész előre nem látható károkhoz és balesethez vezethet.

Minden ezen túlmenő karbantartást csak a gyár vagy vevőszolgálati mühely végezheti.

A használaton kívüli gépet száraz, lezárt helyiségben tárolja, olyan helyen, ahol ahhoz gyermekek hozzá nem férhetnek.

i A készüléket minden használat után gondosan tisztítsa meg, hogy továbbra is kifogástalanul működjék.

• Tisztítsa ki a hűtőlevegő nyílásokat minden használat után
• A tisztításhoz csak nedves meleg törlőrongyot és puha kefét használjon.
• A gépet folyóvízzel vagy nagynyomású tisztítóval ne tisztítsa.
• A műanyag alkatrészeknél ne használjon oldószert (benzint, alkoholt, stb.), mert az megtámadhatja a műanyagot.
  ■ Ellenőrizze a fogantyúk szilárd rögzítését.
  ■ Tartsa tisztán a keverőt
• A keverőgépben szénkefék vannak. Ha ezek elkoptak, a vevőszolgálatnál ill. egy szakműhelyben cseréltesse ki.

⚠️ Saját biztonsága érdekében rendszeresen ellenőrizze a keverő épségét. Ha sérülést talál rajta, haladéktalanul cserélje ki.

⚠ A keverőtengelyt remdszersen ellenőrizze. Ha hibás a keverőszár, azt tovább már nem szabad használni. Javíttassa meg a gépet a vevőszolgálatnál, vagy egy szakmühelyben.

Szénkefék cserélése

A szénkeféket cserélje ki, ha már kb. 4 mm hosszúságúra lekoptak.

5 Távolítsa el a (8) szénkefék védőfedelét a motorburkolat mindkét oldalán megfelelő csavarhúzó óramutatóval ellentétes irányú csavarásával.
Vegye ki a szénkeféket, és ügyeljen a tartórugó megfelelő helyzetére.
Tegye be az új (9) szénkeféket és ügyeljen a tartórugó megfelelő helyzetére.
→ ⓘ A szénkeféket párosával cserélje.
Csavarja be a szénkefe fedelét.

Tárolás

Húzza ki a csatlakozó dugót.

■ A használaton kívüli gépet száraz, lezárt helyiségben tárolja, olyan helyen, ahol ahhoz gyermekek hozzá nem férhetnek.
■ Hosszabb tárolás előtt legyen figyelemmel a következőkre, hogy a gép élettartamát meghosszabbítsa és biztosítsa annak könnyű kezelhetőségét.

– végezzen alapos tisztítást

Garancia

Kérjük a mellékelt garancianyilatkozat figyelembe vételét.

Lehetséges zavarok

Minden zavarelhárítás előtt

• Kapcsolja ki a gépet
  – Várjon, míg leáll a keverő
  — Húzza ki a csatlakozó dugót

Minden zavarelháritás után helyezzen üzembe minden biztonsági berendezést és ellenőrizze azokat.

Keletkezett zavar Lehetséges ok Megszüntetés
A motor nem indul	⇒ Nincs hálózati feszültség (áramkimaradás)⇒ Meghibásodott a csatlakozókábel⇒ Motor vagy kapcsoló meghibásodott	⇒ i Biztosíték: 16 A⇒ Kábel cseréje ill. a kábel megvizs-gáltatása (villamossági szakember)⚠ hibás kábeleket ne használjunk tovább⇒ Ap robléma megszüntetése érdekében forduljon a gyártóhoz vagy az általa megnevezett céghez
Szokatlan rezgések	⇒ Hibás a keverő⇒ Hibás a tokmány⇒ Nem a géphez való a kevert anyag	⇒ Cserélje ki a keverőt⇒ Ap robléma megszüntetése érdekében forduljon a gyártóhoz vagy az általa megnevezett céghez⇒ Hibás a feldolgozás. Vegye figyelembe az anyag gyári feldolgozási utasításait.
A készülék beindul, de már csekély terhelésnél leáll, és esetleg magától kikapcsolódik.	⇒ A csatlakozó vezeték túl hosszú vagy túl kis keresztmetszetű.⇒ Dugaszoló aljzat a főcsatlakozótól túl messze van és a csatlakozóvezeték keresztmetszete túl kicsi.	⇒ Csatlakozóvezeték legalább 1,5 mm2, maximum 25 m hosszú.⇒ Hosszabb vezeték esetén a kábelkeresztmetszet legalább 2,5 mm2.

További hiba vagy kérdés esetén kérjük, forduljon helyi kereskedőjéhez.

Müszaki adatok

Típus / Model RL 1600 G
Gyártási év lásd az utolsó oldalon
Motorteljesítmény P1 1600 W
Motor Váltakozó áramú motor 230 V ~ 50 Hz
Fordulatszám (ellenirányú) n0(Fordulatszám-szabályozóval)	Habarcskeverő: 290 - 480 min-1(jobbra forgó)Tárcsás keverő: 380 - 620 min-1(balra forgó)
Keverő ∅ (habarcskeverő / tárcsás keverő)	140 mm / 114 mm
Keverő-tartó	M18
Keverő-hosszúsága	ca. 570 mm
Kéz-kar vibráció a kezelő fogantyún	ah= < 2,291 m/s2
Mérési bizonytalanság K	1,5 m/s2
Keverhető térfogat	ca. 90 Liter
Súly	ca. 5,5 kg
Mért hangteljesítményszint LWA	98,7 dB (A)
Hangnyomásszint LPA 87,7 dB (A)
Mérési bizonytalanság K	3 dB (A)
Védelmi osztály	II / ☐ védőszigeteléssel
Védettség IP 20

Technikai változások jogát fenntartva!

Sadržaj

Sadržaj pošiljke 63

Uklanjanje otpada 63

EU izjava o konformnosti 63
