Marka	ATIKA
Model	RL 1600 G
Typ produktu	Mikser do farb (mieszadło przenośne)
Moc silnika	1600 W (P1)
Napięcie zasilania	230 V ~ 50 Hz
Prędkość obrotowa (mieszadło do zaprawy)	290 - 480 min⁻¹ (obrót w prawo)
Prędkość obrotowa (mieszadło tarczowe)	380 - 620 min⁻¹ (obrót w lewo)
Maksymalna średnica mieszadła	140 mm (zaprawa) / 114 mm (tarcze)
Gniazdo mieszadła	M18
Długość mieszadła	Około 570 mm
Objętość mieszania	Do 90 litrów
Waga	Około 5,5 kg
Poziom mocy akustycznej (LWA)	98,7 dB(A)
Poziom ciśnienia akustycznego (LPA)	87,7 dB(A)
Drgania ręka-ramię	< 2,291 m/s² (niepewność K = 1,5 m/s²)
Klasa ochronności	II (podwójna izolacja)
Typ ochrony	IP 20
Zalecany bezpiecznik sieciowy	16 A
Minimalny przekrój kabla przedłużacza (do 25 m)	3 x 1,5 mm²
Minimalny przekrój kabla przedłużacza (> 25 m)	3 x 2,5 mm²
Regulacja prędkości	6 poziomów (płynna)
Zawartość dostawy	Mieszadło, mieszadło do zaprawy, mieszadło tarczowe, 2 klucze mocujące, instrukcja

Często zadawane pytania - RL 1600 G ATIKA

Jakie rodzaje materiałów mogę mieszać za pomocą RL 1600 G?

Możesz mieszać płynne lub sypkie materiały budowlane: farby, zaprawy, kleje, tynki, gładzie, masy uszczelniające itp. Nie używać do żywności ani substancji łatwopalnych.

Jak zamontować mieszadło na mikserze?

Wkręcić mieszadło w wał mieszadła (gwint M18). Dokręcić mocno za pomocą dwóch dostarczonych kluczy (SW 27 i SW 25).

Jak wyregulować prędkość obrotową?

Użyj pokrętła regulacji (5), aby wybrać jeden z 6 poziomów. Poziom 1 = wolno, poziom 6 = szybko. Zawsze reguluj przy wyłączonej maszynie.

Jakie środki ostrożności powinienem zachować?

Noś okulary ochronne, nauszniki i maskę przeciwpyłową. Trzymaj urządzenie obiema rękami. Nigdy nie wkładaj rąk do pojemnika podczas pracy. Odłącz wtyczkę przed przystąpieniem do konserwacji.

Jak wyczyścić mieszadło po użyciu?

Odłącz urządzenie. Wyczyść mieszadło i szczeliny wentylacyjne szmatką lub miękką szczotką. Nie używać rozpuszczalników ani nie czyścić pod bieżącą wodą lub myjką ciśnieniową.

Kiedy należy wymienić szczotki węglowe?

Wymień szczotki węglowe, gdy zużyją się do około 4 mm. Odkręć pokrywy szczotek (8) po każdej stronie, wyjmij stare i włóż nowe (nr ref. 372695) zawsze parami.

Co zrobić, jeśli urządzenie nie uruchamia się?

Sprawdź zasilanie sieciowe i bezpiecznik (16 A). Sprawdź przewód zasilający: jeśli jest uszkodzony, wymień go. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jaka jest maksymalna pojemność mieszania?

Objętość mieszania może osiągnąć około 90 litrów, w zależności od konsystencji materiału. Dostosuj prędkość i czas do rodzaju produktu.

Czy mogę użyć mieszadła o średnicy większej niż 140 mm?

Nie, maksymalna dozwolona średnica wynosi 140 mm dla mieszadła do zaprawy i 114 mm dla mieszadła tarczowego. Użycie większego mieszadła może uszkodzić urządzenie i stwarzać zagrożenie bezpieczeństwa.

Jak przechowywać urządzenie po użyciu?

Odłącz wtyczkę, dokładnie oczyść urządzenie i przechowuj je w suchym i zamkniętym miejscu, niedostępnym dla dzieci. W przypadku dłuższego przechowywania wykonaj dokładne czyszczenie.

INSTRUKCJA OBSŁUGI RL 1600 G ATIKA

Instrukcja oryginalna

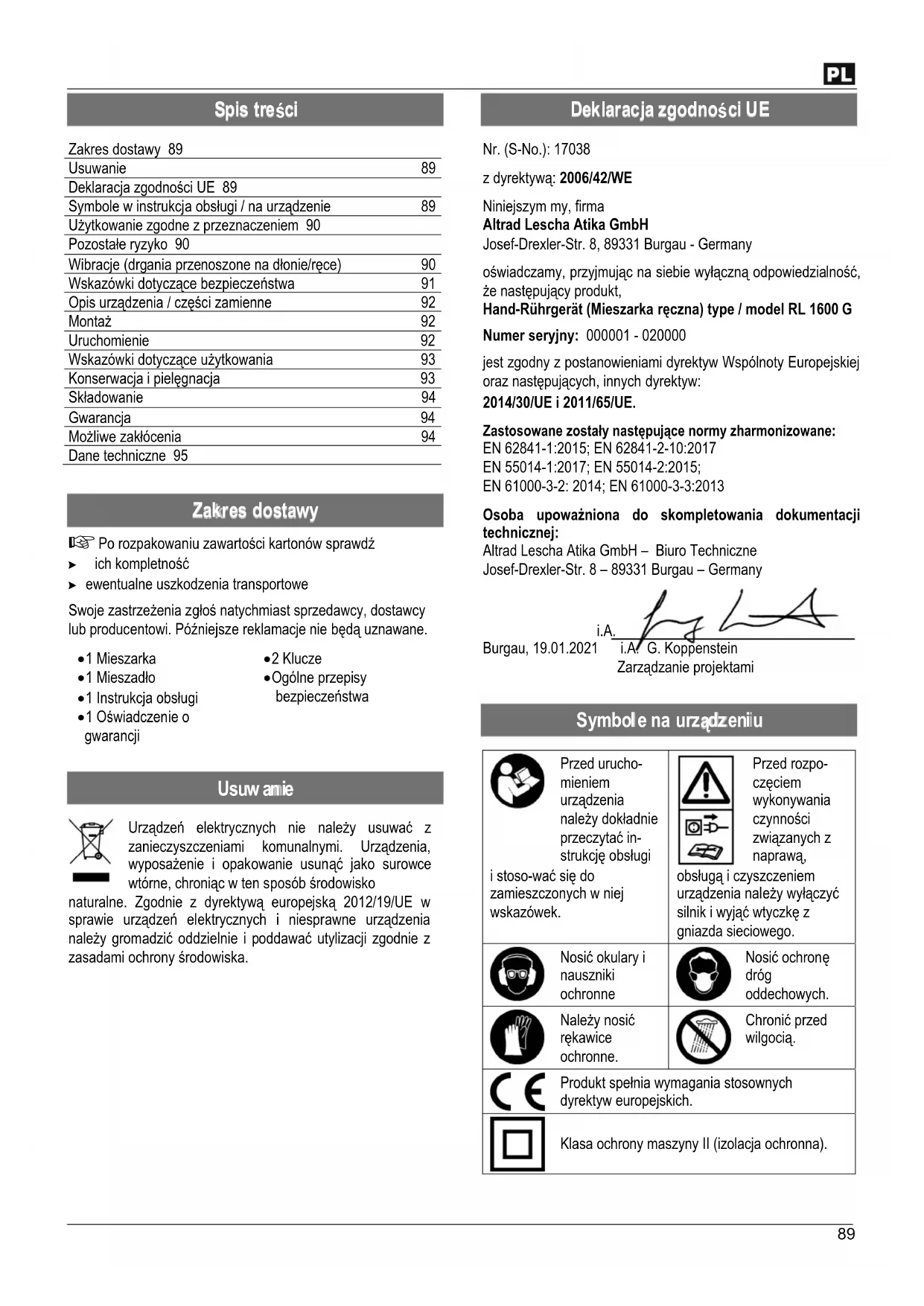

Pagina 89

Aparat manual de malaxare

Zakres dostawy 89
Usuwanie	89
Deklaracja zgodności UE 89
Symbole w instrukcja obsługi / na urządzenie	89
Użytkowanie zgodne z przeznaczeniem 90
Pozostałe ryzyko 90
Wibracje (drgania przenoszone na dłonie/ręce)	90
Wskazówki dotyczące bezpieczeństwa	91
Opis urządzenia / części zamienne	92
Montaż	92
Uruchomienie	92
Wskazówki dotyczące użytkowania	93
Konserwacja i pielęgnacja	93
Składowanie	94
Gwarancja	94
Możliwe zakłócenia	94
Dane techniczne 95

Zakres dostawy

Po rozpakowaniu zawartości kartonów sprawdź

▶ ich kompletność
▶ ewentualne uszkodzenia transportowe

Swoje zastrzeżenia zgłoś natychmiast sprzedawcy, dostawcy lub producentowi. Późniejsze reklamacje nie będą uznawane.

• 1 Mieszarka
• 1 Mieszadło
•1 Instrukcja obsługi
• 1 Oświadczenie o gwarancji

•2 Klucze
- Ogólne przepisy bezpieczeństwa

Usuw amie

Urządzeń elektrycznych nie należy usuwać z zanieczyszczeniami komunalnymi. Urządzenia, wyposażenie i opakowanie usunąć jako surowce wtórne, chroniąc w ten sposób środowisko

naturalne. Zgodnie z dyrektywą europejską 2012/19/UE w sprawie urządzeń elektrycznych i niesprawne urządzenia należy gromadzić oddzielnie i poddawać utylizacji zgodnie z zasadami ochrony środowiska.

Deklaracja zgodności UE

Nr. (S-No.): 17038

z dyrektywą: 2006/42/WE

Niniejszym my, firma

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

oświadczamy, przyjmując na siebie wyłączną odpowiedzialność, że następujący produkt,

Hand-Rührgerät (Mieszarka ręczna) type / model RL 1600 G

Numer seryjny: 000001 - 020000

jest zgodny z postanowieniami dyrektyw Wspólnoty Europejskiej oraz następujących, innych dyrektyw:

2014/30/UE i 2011/65/UE.

Zastosowane zostały następujące normy zharmonizowane:

EN 62841-1:2015; EN 62841-2-10:2017

EN 55014-1:2017; EN 55014-2:2015;

EN 61000-3-2: 2014; EN 61000-3-3:2013

Osoba upoważniona do skompletowania dokumentacji technicznej:

Altrad Lescha Atika GmbH – Biuro Techniczne

Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A. fj hA

Burgau, 19.01.2021

i.A. G. Koppenstein

Zarządzanie projektami

Symbole na urządzeniu

	Przed uruchomieniemurządzenianależy dokładnieprzeczytać instrukcję obsługi		Przed rozpo-częciemwykonywaniaczynnościzwiązanych znaprawą,
i stoso-wać się dozamieszczonych w niejwskazówek.		obstługą i czyszczeniemurządzenia należy wyłączyćsilnik i wyjąć wtyczkę zgniazda sieciowego.
	Nosić okulary inausznikiochronne		Nosić ochronędrógoddechowych.
	Należy nosićrękawiceochronne.		Chronić przedwilgocią.
	Produkt spełnia wymagania stosownychdyrektyw europejskich.
	Klasa ochrony maszyny II (izolacja ochronna).

Symbole w instrukcji obsługi

Istniejące zagrożenie lub niebezpieczna sytuacja. Nieprzestrzeganie tych wskazówek może spowodować obrażenia osób lub szkody rzeczowe.

Ważne wskazówki dotyczące prawidłowej obsługi. Nieprzestrzeganie niniejszych wskazówek może prowadzić do zakłóceń w pracy urządzenia.

Wskazówki eksploatacyjne. Tutaj następuje dokładne objaśnienie czynności, które należy wykonać.

Montaż, obsługa i konserwacja. Tu znajdziesz ważne wskazówki dotyczące poprawnej eksploatacji.

Numeracja odnosi się do ilustracji na stronach 3-4.

Użytkowanie zgodne z przeznaczeniem

• Mieszarka jest stosowana podczas prac domowych do mieszania ciekłych i proszkowych materiałów budowlanych, takich jak: farby, zaprawy, kleje, gipsy, materiały do fugowania, masa szpachlowa, masy do powlekania.
• Wolno stosować wyłącznie mieszadła przeznaczone do tego urządzenia o maksymalnej średnicy 140 mm (RL 1600 G).
• Nie wolno używać urządzenia:

- jako wiertarka lub napęd innych urządzeń

- do polerowania, szlifowania, ostrzenia, grawerowania z odpowiednimi nasadkami

Każde pozostałe zastosowanie, w szczególności

mieszanie łatwopalnych lub wybuchowych materiałów (⚠ zagrożenie ognia i wybuchu) i zastosowanie w dziedzinie przeróbki materiałów spożywczych jest zastosowaniem sprzecznym z przeznaczeniem. Producent nie odpowiada za szkody, powstałe w powyższych przypadkach.

→ ryzyko ponosi w tych przypadkach wyłącznie użytkownik.

• Do eksploatacji zgodnej z przeznaczeniem zalicza się także dotrzymywanie podanych przez producenta warunków eksploatacji, konserwacji i napraw, jak również stosowanie się do zamieszczonych w instrukcji obsługi wskazówek bezpieczeństwa.
• Przestrzegać obowiązujących i relevantnych dla eksploatacji maszyny przepisów BHP, jak również innych ogólnie uznanych reguł higieny i bezpieczeństwa pracy.
• Samowolne przeróbki mieszarki wykluczają gwarancję producenta za wynikające z nich szkody wszelkiego rodzaju.
• Urządzenie mogą uzbrająć, stosować i konserwować tylko osoby, które je znają i są pouczone o zagrożeniach. Prace naprawcze mogą być przeprowadzane tylko przez nas lub wskazane przez nas punkty serwisowe.

Pozostałe ryzyko

⚠️ Także w przypadku eksploatacji maszyny zgodnej z przeznaczeniem i przestrzegania odnośnych przepisów bezpieczeństwa może wystąpić resztkowe ryzyko wynikające z konstrukcji uwarunkowanej celem zastosowania.

Ryzyko to można zminimalizować, przestrzegając łącznie wskazówek bezpieczeństwa, użycia zgodnego z przeznaczeniem oraz instrukcji obsługi.

Praca wykonywana w przemyślany sposób i z zachowaniem należytej ostrożności zmniejsza ryzyko odniesienia obrażeń przez inne osoby oraz ryzyko spowodowania szkód.

• Ignorowanie lub lekceważenie środków bezpieczeństwa może prowadzić do odniesienia obrażeń przez obsługującego oraz uszkodzenia rzeczy.
• Kontakt z obracającym się wałem mieszadła (6) (niebezpieczeństwo zmiażdżenia)
  ■ Sieganie do wirującego mieszadła (skaleczenia)0
• Zagrożenie porażeniem prądem przy stosowaniu nieprawidłowych przewodów zasilania energią elektryczną.
• Dotknięcie elementów pod napięciem przy otwartych podzespołach elektrycznych.
• Uszkodzenie słuchu w przypadku dłuższej pracy bez stosowania ochrony słuchu.

Ponadto, pomimo podjęcia wszystkich działań zabezpieczających, mogą istnieć inne, nieprzewidywalne ryzyka.

Wibracje

(przenoszone na dłonie/rece)

RL 1600 G: 2,291 m/s ^4 ; K = 1,5 m/s ^2

Ostrzeżenie:

Rzeczywista wartość wibracji emitowanych podczas używania urządzenia może różnić się od podanej w instrukcji obsługi lub przez producenta. Przyczyną mogą być następujące czynniki, które należy sprawdzać przed i w czasie każdego używania urządzenia:

• Czy maszyna jest prawidłowo używana?
• Czy sposób cięcia lub obróbki materiału jest prawidłowy?
• Czy stan urządzenia w momencie użycia jest prawidłowy?
• Czy stan mieszadła jest dobry i czy zamontowane jest właściwe mieszadło.
• Czy uchwyty lub opcjonalne uchwyty wibracyjne są dobrze zamontowane do korpusu maszyny?

W razie pojawienia się nieprzyjemnego uczucia w rękach lub zabarwienia skóry podczas używania urządzenia należy natychmiast przerwać pracę. Robić odpowiednie przerwy w pracy. W razie braku odpowiednich przerw może wystąpić syndrom drżenia dłoni i rąk.

Należy dokonać oceny stopnia narażenia w zależności od pracy lub sposobu używania maszyny i na tej podstawie zaplanować odpowiednie przerwy. W ten sposób można znacznie ograniczyć stopień narażenia przez cały czas pracy. Należy ograniczać zagrożenie wywołane przez wibracje. Maszynę należy

pielęgnować zgodnie z zaleceniami podanymi w instrukcji obsługi.

Nie należy używać maszyny w temperaturze t=10°C lub niższej. Należy opracować plan pracy w celu ograniczenia narażenia na wibracje.

Wskazówki dotyczące bezpieczeństwa

Należy przekazać niniejsze wskazówki dotyczące. bezpieczeństwa wszystkim osobom, które użytkują maszynę.
Dzieci oraz młodzież przed ukończeniem 16-go roku życia oraz osoby, które nie przeczytały instrukcji obsługi, nie mogą obsługiwać urządzenia.
Niniejsze wskazówki dotyczące bezpieczeństwa należy starannie przechowywać.
Postępować zgodnie z dołączonymi „Ogólnymi zasadami bezpieczeństwa”.

Wskazówki dotyczące bezpieczeństwa dla urządzeń mieszających

a) Chwycić urządzenie obiema rękami za odpowiednie uchwyty. Utrata kontroli może prowadzić do obrażeń.
b) Aby uniknąć tworzenia się niebezpiecznej atmosfery zapewnić odpowiednia wentylację podczas mieszania substancji palnych. Tworzące się opary mogą być wdychane lub może dochodzić do zapłonu przez iskry wytwarzane przez elektronarzędzia.
c) Nie mieszać artykułów spożywczych. Elektronarzędzia oraz używane z nimi narzędzia nie zostały skonstruowane do przetwarzania artykułów spożywczych.
d) Przewód do podłączania urządzenia do sieci trzymać z dala od obszaru roboczego. Przewód do podłączania urządzenia do sieci może zostać uchwycony przez mieszadło.
e) Zapewnić stabilność pojemnika mieszania. Nieprawidłowo zabezpieczony pojemnik może się samoczynnie przemieszczać.
f) Zwracać uwagę, aby do obudowy elektronarzędzia nie była rozchłapywana ciecz. Ciecz, która przedostanie się do elektronarzędzia, może spowodować uszkodzenia i porażenie prądem elektrycznym.
g) Przestrzegać instrukcji i wskazówek odnośnie bezpieczeństwa dla mieszanego materiału. Mieszany materiał może być szkodliwy dla zdrowia.
h) Gdy elektronarzędzie wpadnie do mieszanego materiału należy natychmiast wyjąć wtyczkę z gniazdka i zlecić sprawdzenie elektronarzędzia przez wykwalifikowany, specjalistyczny personel. Sieganie do pojemnika przy elektronarzędziu wciąż podłączonym do gniazdka może prowadzić do porażenia elektrycznego.
i) Podczas procesu mieszania nie sięgać rękami do pojemnika mieszania ani nie wkładać do niego żadnych przedmiotów. Kontakt z mieszadłem może prowadzić do poważnych obrażeń.
j) Elektronarzędzie włączać i wyłączać tylko w zbiorniku mieszania. Mieszadło może zostać odrzucone w niekontrolowany sposób lub się wygiąć.

Dodatkowe wskazówki odnośnie bezpieczeństwa znajdują się w załączonej broszurze „Ogólne wskazówki bezpieczeństwa”.

Dalsze wskazówki dotyczące bezpieczeństwa „Bezpieczeństwo osób”

• Nie wolno stosować urządzenia do celów, do których nie jest ono przeznaczone (patrz Użytkowanie zgodne z przeznaczeniem" i „Prace z mieszadłem").
• Nie dotykać, wdychać (pyłów) ani nie spożywać cementu lub dodatków. Podczas napełniania i opróżniania pojemnika mieszania należy zakładać środki ochrony osobistej (rękawice, okulary ochronne, maska przeciwpyłowa).
• Nie dopuszczać do obszaru roboczego innych osób i zwierząt. Nie pozwól, aby niepowołane osoby, w szczególności dzieci, dotykały narzędzie i kable.
• Przerwać użytkowanie maszyny, gdy w pobliżu znajdują się osoby, przede wszystkim dzieci i zwierzęta domowe, i w przypadku zmiany obszaru roboczego
• W obszarze pracy obsługujący sekator jest odpowiedzialny wobec osób trzecich.
• Użytkownik jest odpowiedzialny za wypadki lub niebezpieczeństwa, które pojawią się względem innych osób lub ich własności.
  ■ Nie należy pozostawiać urządzenia bez dozoru.

Dalsze wskazówki dotyczące bezpieczeństwa „Stosowanie i użytkowanie elektronarzędzi”

• Nigdy nie używać urządzenia, gdy w pobliżu są osoby niebiorące udziału w pracy.
• Pracuj z przecinarką tylko wtedy, gdy wszystkie urządzenia ochronne są poprawnie założone. Nie wprowadzaj w obrębie maszyny żadnych zmian, które mogłyby wpłynąć niekorzystnie na bezpieczeństwo pracy.
• Nie wolno zmieniać urządzenia lub jego części.
• Do wykonywania następujących robót należy wyłączyć maszynę i wyjąć wtyczkę z gniazda zasilania sieciowego:
• przeprowadzania napraw
• konserwacji i czyszczenia
• Usuwanie zakłóceń
• Sprawdzanie, czy przewody przyłączeniowe nie są splątane lub uszkodzone
• Transport
  – Pozostawienie urządzenia (także na krótki okres czasu)
• nietypowe odgłosy i wibracje
  ■ Starannie pielęgnować mieszarkę:
  – Uważać na czystość otworów wentylacyjnych
  – Uchwyty nie mogą być zabrudzone olejem ani smarem.
  ■ Skontroluj, czy maszyna nie jest uszkodzona:
  – Przed wznowieniem eksploatacji maszyny koniecznie sprawdź mechanizmy zabezpieczające pod kątem ich pewnego i zgodnego z przeznaczeniem funkcjonowania.
• Sprawdzić, czy części ruchome należycie funkcjonują, czy nie są blokowane oraz, czy jakieś części nie uległy uszkodzeniu. Żeby uzyskać pełną sprawność eksploatacyjną wszystkie podzespoły muszą być

prawidłowo zamontowane i spełniać wszystkie wymagania.

• Naprawę lub wymianę uszkodzonych mechanizmów zabezpieczających oraz części należy zlecić w koncesjonowanym specjalistycznym warsztacie, o ile w instrukcji obsługi brak innych ustaleń.
• Uszkodzone lub nieczytelne etykiety bezpieczeństwa należy wymienić na nowe.

- Wyposażenie, którego w danej chwili nie używasz, przechowuj w suchym, zamkniętym pomieszczeniu poza zasięgiem dzieci.

Dalsze wskazówki dotyczące bezpieczeństwa „Bezpieczeństwo elektryczne”

■ Wykonanie przewodu zasilania zgodnie z IEC 60245 (H 07

RN-F) o minimalnych przekrojach:

3 × 1,5 ~mm^2 przy przewodzie do 25 ~m
3 x 2,5 mm ^2 - dla długości kabla powyżej 25m

• Długie i cienkie przewody zasilające powodują spadek napięcia. Silnik nie osiąga wtedy swej maksymalnej mocy i następuje pogorszenie pracy urządzenia.
• Wtyczki i gniazda wtykowe przewodów zasilających i przedłużaczy muszą być wykonane z gumy, miękkiego PCW lub innych materiałów termoplastycznych o jednakowej wytrzymałości mechanicznej, lub muszą być odpowiednio takim materiałem zaizolowane.
• Wtyczki przewodów zasilających i przedłużaczy muszą być chronione przez rozbryzgami wody.
• Przy układaniu przewodu zasilania sieciowego należy zwrócić uwagę na to, żeby nie został zgnieciony ani złamany oraz żeby połączenie wtykowe nie uległo zawilgoceniu.
• Podczas używania bębna do nawijania kabla kabel należy w pełni rozwinąć.
• Regularnie sprawdzać stan techniczny przewodu przedłużacza i wymienić go, jeżeli jest uszkodzony.
• Nie należy posługiwać się uszkodzonymi przewodami zasilającymi.
• Nie należy posługiwać się prowizorycznymi przyłączami elektrycznymi.
• Nigdy nie mostkuj i nie wyłączaj mechanizmów ochronnych.

Przyłącze elektryczne lub naprawy podzespołów elektrycznych maszyny mogą być wykonywane wyłącznie przez koncesjonowanego elektrotechnika lub jedną z naszych stacji obsługi klienta.

Dalsze wskazówki dotyczące bezpieczeństwa „Serwis“

⚠️ Naprawy innych części maszyny należy powierzać producentowi lub w którymś z jego punktów serwisowych.
⚠ Stosować wyłącznie oryginalne części zamienne. Stosowanie innych części zamiennych i innego wyposażenia może sprzyjać zwiększeniu zagrożenia wypadkowego. Producent maszyny nie odpowiada za wynikające stąd szkody.

A Opis urządzenia / części zamienne

1

Pos	Nazwa Nr do zamówienia
1.	Mieszarka
2.	Mieszarka przeciwbieżna kompl.a) mieszarka do zaprawyb) mieszarka tarczowa	372701 140 mm 114 mm
3.	Włącznik/wyłącznik
4.	Blokada włączenia
5.	Regulacja obrotów
6.	Wał mieszalnika
7.	Uchwyt
8.	Osłona szczotek	372694
9.	Szcztoki (2 St) 372695
10.	Klucz - SW 27 372700
11.	Klucz - SW 25 372699
12.	Naklejka bezpieczeństwa	372692

Montaż

Montaż mieszarki

2 Przykręcić mieszarkę (2) do wału mieszadła (6). Dokręcić mieszarkę za pomocą kluczy montażowych (10/11).

Uruchomienie

Urządzenia nie wolno uruchamiać, dopóki nie zapoznano się z niniejszą instrukcją obsługi, nie przestrzega się wszystkich podanych wskazówek, a przecinarka nie została zmontowana w opisany tu sposób!

• Należy upewnić, czy urządzenie jest kompletne i czy jest prawidłowo zmontowane.
• Przed każdym użyciem sprawdzić:
• czy przewody zasilania nie wykazują uszkodzeń (pęknięć, przecięć itp.),

⚠️ Nie należy posługiwać się uszkodzonymi przewodami.

– czy nie występują inne uszkodzenia
(patrz – Bezpieczne wykonywanie pracy)
– czy mieszadło jest mocno dokręcone

Przyłącze sieciowe

• Należy porównać wartość napięcia znamionowego podaną na tabliczce urządzenia z wartością napięcia sieciowego i podłączyć urządzenie do przepisowego gniazda wtykowego.
• Maszynę należy podłączyć poprzez wyłącznik ochronny Fi (wyłącznik ochronny różnicowy) 30 mA.

Nie należy posługiwać się uszkodzonymi przewodami zasilającymi.
Używane przewody zasilające i przedłużacze muszą mieć żyły o przekroju min. 1,5 mm² dla długości kabla do 25 m.
W przypadku niekorzystnych warunków sieciowych podczas włączania urządzenia może dojść do krótkotrwałych zaników napięcia, które mogą zakłócić pracę innych urządzeń (np. miganie lampy). Nie należy spodziewać się zakłóceń, jeśli przyłącze budynku posiada obciążalność długotrwałą sieci > 100 A na każdą fazę.

i Zabezpieczenie: 16 A

Włączenie / Wyłączenie

Nie używać urządzenia, którego wyłącznik nie da się włączyć lub wyłączyć. Uszkodzone wyłączniki muszą być niezwłocznie naprawiane lub wymieniane przez serwis.

Włączenie

3 Proszę najpierw uruchomić blokadę załączania (4). Wcisnąć przełącznik ZAŁ-WYŁ na uchwycie (3).

Uruchomić maszynę na najniższym stopniu prędkości obrotowej (stopień 1).

Wyłączenie

□ Zwolnić przycisk ZAŁ-WYŁ.

Regulacja prędkości obrotowej E

W tej wersji prędkość obrotowa silnika, a przez to i wydajność mieszania, są regulowane (stopień 1 – 6).

☐ 4 Prędkość obrotową można ustawić bezstopniowo za pomocą pokrętła regulacji prędkości obrotowej (5).

• Stopień 1 → min. moc = POWOLI.
• Stopień 6 → maks. moc = SZYBKO.

Wskazówki dotyczące użytkowania

Należy zawsze stosować się do zaleceń dotyczących bezpiecznej pracy! (patrz - „Wskazówki dotyczące bezpieczeństwa“).

Wskazówki do używania urządzenia

Podczas mieszania urządzenie należy trzymać obiema rękami.
Nie chwytać wirującego mieszadła (obracającego się narzędzia mieszającego).
☐ Unikać rozpryskiwania materiału! W momencie zanurzenia mieszarki w mieszanym materiale lub jej wyjmowania proszę pracować z niską prędkością obrotową.

Proszę stosować wyłącznie mieszada zalecane przez producenta. Proszę przestrzegać maksymalnej średnicy (∅ 140 mm – RL 1600 G).

Dostarczone mieszadło jest przystosowane do mieszania materiałów o rzadkiej, gęstej do ciężkiej konsystencji: np. farb, lakierów, mas szpachlowych, cementu, tynku, wapna, betonu, jastrychu, itd.

Podczas mieszania zwiększyć prędkość obrotową. Mieszarkę należy stosować do momentu całkowitego przemieszania materiału. Proszę przestrzegać zaleceń producenta odnośnie obróbki.

⚠ W trybie ciągłym nie na leży pracować z niską prędkością obrotową. Prowadzi to do przeciążenia/przegrzania silnika, ponieważ chłodzenie jest wówczas słabsze.

Konserwacja i pielęgnacja

Przed każdą czynnością związaną z konserwacją / czyszczeniem

• urządzenia wyłączyć urządzenie
• odczekać, aż zatrzyma się żyłka tnąca
• wyciągnąć wtyczkę z gniazda

Używać wyłącznie części oryginalnych. Inne części mogą być przyczyną nieprzewidywalnych szkód i obrażeń.

Konieczne prace naprawcze może przeprowadzać wyłącznie producent lub serwis.

Wyposażenie, którego w danej chwili nie używasz, przechowuj w suchym, zamkniętym pomieszczeniu poza zasięgiem dzieci.

Aby zapewnić funkcjonalność urządzenia do zasysania liści, należy przestrzegać następujących zasad.

Śczeliny wentylacyjne należy utrzymywać w wolnym i czystym stanie.

□ Kurz i zanieczyszczenia usuwać szmatą lub miękką szczotką.
Nie myć maszyny pod bieżącą wodą ani za pomocą myjek ciśnieniowych.
Nie czyścić plastikowych elementów rozpuszczalnikami (benzyna, alkohol itd.), ponieważ mogłyby one ulec uszkodzeniu.

Sprawdzić uchwyty pod kątem prawidłowego mocowania.

□ Czyścić mieszadło.

Mieszarka jest wyposażona w szczotki węglowe. W przypadku zużycia należy zleciwymianę szczotek w serwisie.

Dla własnego bezpieczeństwa należy regularnie kontrolować mieszarkę pod kątem uszkodzeń. Uszkodzone mieszadło należy niezwłocznie wymienić.

⚠ Proszę regularnie sprawdzać wał mieszania. Nie można użytkować mieszarki z uszkodzonym wałem mieszania. Proszę zlecić naprawę urządzenia serwisowi.

Wymiana szczotek węglowych

Wymienić szczotki węglowe, kiedy zużyją się do ok. 4 mm.

5 Usunąć pokrywę szczotek węglowych z każdej strony obudowy silnika, odkręcając ją odpowiednim wkrętakiem przeciwnie do ruchu wskazówek zegara.
Wyjąć szczotki węglowe, uważając przy tym na położenie zawieszenia sprężynowego.
Wstawić nowe szczotki węglowe, uważając przy tym na prawidłowe położenie zawieszenia sprężynowego.
→ ⓘ Wymieniać szczotki węglowe tylko parami.
Ponownie przykręcić osłonę szczotek.

Składowanie

Wyłączyć urządzenie i wyciągnąć wtyczkę z gniazdka.

■ Wyposażenie, którego w danej chwili nie używasz, przechowuj w suchym, zamkniętym pomieszczeniu poza zasięgiem dzieci.
■ Przed dłuższym składowaniem, w celu przedłużenia żywotności maszyny i zapewnienia łatwości obsługi, należy stosować się do poniższych wskazówek:
– dokładnie wyczyścić sekator.

Gwarancja

Proszę przestrzegać załączonego oświadczenia gwarancyjnego.

Możliwe zakłócenia

Przed każdą naprawą

• wyłączyć urządzenie
  — odczekać do momentu zatrzymania się mieszadła
• wyciągnąć wtyczkę z gniazda

Po każdej naprawie uruchomić i sprawdzić wszystkie urządzenia zabezpieczające.

rodzaj zakłócenia	Możliwa przyczyna	Usunięcie
Silnik urządzenia nie podejmuje pracy	⇒ brak napięcia w sieci (zanik zasilania elektrycznego)⇒ Uszkodzony przewód przyłączeniowy⇒ uszkodzony silnik lub łącznik	⇒ Sprawdzić zabezpieczenie (16 A)⇒ kabel wymienić lub zlecić jego sprawdzenie przez fachowy personel elektr.⚠ Uszkodzonych kabli nie używać.⇒ W celu usunięcia zakłócenia nawiązać kontakt z producentem lub wskazaną przez niego firmą.
Nietypowe wibracje	⇒ Uszkodzone mieszadło⇒ Uszkodzona głowica mocująca⇒ Nieprawidłowy mieszany materiał	⇒ Wymienić mieszadło⇒ W celu usunięcia zakłócenia nawiązać kontakt z producentem lub wskazaną przez niego firmą.⇒ Nieprawidłowa obróbka. Proszę przestrzegać zaleceń producenta odnośnie obróbki
Urządzenie podejmuje pracę, jednakże przy niewielkim obciążeniu i ewentualnie zostaje automatycznie wyłączone.	⇒ Przedłużenie przewodu zasilania silnika jest za długie lub o zbyt małym przekroju.⇒ Gniazdo zasilania sieciowego w zbyt dużej odległości od przyłącza głównego oraz zbyt mały przekrój przewodu przyłącza elektrycznego.	⇒ Przekrój przedłużenie przewodu zasilania sieciowego minimum 1,5 mm^2 , maksymalna długość 25 m ⇒ Przy dłuższym przewodzie przekrój minimum 2,5 mm^2

W razie innych problemów lub dodatkowych pytań prosimy zwrócić się do najbliższego sprzedawcy naszych produktów.

Dane techniczne

Type / Model RL 1600 G
Rok produkcji patrz ostatnia strona
moc silnika P1 1600 W
silnik	silnik prądu zmiennego 230 V ~ 50 Hz
prędkość obrotowa (przeciwbieżne) no z regulacją obrotów	mieszarka do zaprawy: 290 - 480 min ^-1 (obrót w prawo)mieszarka tarczowa: 380 - 620 min ^-1 (obrót w lewo)
Średnica mieszadła	140 mm / 114 mm
Mocowanie mieszadła	M18
Długość mieszadła	ca. 570 mm
Wibracja dłoń-ramię na uchwycie obsługi	a_h = < 2,291 m/s^2
Niepewność pomiaru K 1,5 m/s ^2
Objętość mieszania	ca. 90 Liter
Cieżar	ca. 5,5 kg
Mierzony poziom ciśnienia akustycznego LWA	98,7 dB (A)
Poziom ciśnienia akustycznego LPA 87,7 dB (A)
Niepewność pomiaru K	3 dB (A)
Klasa bezpieczeństwa	II / ☐izolacja ochronna
Stopień ochrony	IP 20

Zastrzega się wprowadzanie zmian technicznych!

Cuprins
