Merkki	ATIKA
Malli	RL 1600 G
Tuotetyyppi	Maalinsekoitin (kannettava sekoitin)
Moottorin teho	1600 W (P1)
Syöttöjännite	230 V ~ 50 Hz
Pyörimisnopeus (laastisekoitin)	290 - 480 min⁻¹ (oikealle pyöritys)
Pyörimisnopeus (levysekoitin)	380 - 620 min⁻¹ (vasemmalle pyöritys)
Sekoittimen enimmäishalkaisija	140 mm (laasti) / 114 mm (levyt)
Sekoittimen kiinnitys	M18
Sekoittimen pituus	Noin 570 mm
Sekoitustilavuus	Jopa 90 litraa
Paino	Noin 5,5 kg
Äänitehotaso (LWA)	98,7 dB(A)
Äänenpainetaso (LPA)	87,7 dB(A)
Käsivarren tärinä	< 2,291 m/s² (epävarmuus K = 1,5 m/s²)
Suojausluokka	II (kaksoiseristys)
Suojatyyppi	IP 20
Suositeltava sulake	16 A
Jatkojohdon vähimmäispoikkipinta (enintään 25 m)	3 x 1,5 mm²
Jatkojohdon vähimmäispoikkipinta (yli 25 m)	3 x 2,5 mm²
Nopeudensäätö	6 tasoa (jatkuva)
Toimitussisältö	Sekoitin, laastisekoitin, levysekoitin, 2 kiintoavainta, käyttöohje

Usein kysytyt kysymykset - RL 1600 G ATIKA

Minkälaisia materiaaleja voin sekoittaa RL 1600 G:llä?

Voit sekoittaa nestemäisiä tai jauhemaisia rakennusmateriaaleja: maaleja, laasteja, liimoja, kipsiä, tasoitteita, tiivistysmassoja jne. Älä käytä elintarvikkeille tai syttyville aineille.

Kuinka sekoitin kiinnitetään sekoittimeen?

Kierrä sekoitin sekoittimen akseliin (M18-kierre). Kiristä tiukasti mukana toimitettavilla kahdella kiintoavaimella (SW 27 ja SW 25).

Kuinka pyörimisnopeus säädetään?

Käytä säätönuppia (5) valitaksesi 6 tasoa. Taso 1 = hidas, taso 6 = nopea. Säädä aina koneen ollessa pysähtynyt.

Mitä turvatoimia minun on noudatettava?

Käytä suojalaseja, kuulosuojaimia ja pölynaamaria. Pidä laitetta molemmin käsin. Älä koskaan laita käsiä astiaan käytön aikana. Irrota pistoke ennen huoltoa.

Kuinka sekoitin puhdistetaan käytön jälkeen?

Irrota laite verkkovirrasta. Puhdista sekoitin ja ilma-aukot pehmeällä liinalla tai harjalla. Älä käytä liuottimia äläkä puhdista juoksevalla vedellä tai painepesurilla.

Milloin hiiliharjat on vaihdettava?

Vaihda hiiliharjat, kun ne ovat kuluneet noin 4 mm:iin. Avaa hiiliharjojen kannet (8) molemmilta puolilta, poista vanhat ja aseta uudet (viite 372695) aina pareittain.

Mitä tehdä, jos laite ei käynnisty?

Tarkista verkkovirta ja sulake (16 A). Tarkista virtajohto: jos se on viallinen, vaihda se. Jos ongelma jatkuu, ota yhteys huoltopalveluun.

Mikä on sekoituksen enimmäiskapasiteetti?

Sekoitustilavuus voi olla jopa noin 90 litraa materiaalin koostumuksesta riippuen. Säädä nopeus ja kesto tuotteen mukaan.

Voinko käyttää sekoitinta, jonka halkaisija on yli 140 mm?

Ei, enimmäishalkaisija on 140 mm laastisekoittimelle ja 114 mm levysekoittimelle. Suuremman sekoittimen käyttö voi vahingoittaa laitetta ja aiheuttaa turvallisuusriskin.

Kuinka laite säilytetään käytön jälkeen?

Irrota pistoke, puhdista laite huolellisesti ja säilytä sitä kuivassa ja lukitussa paikassa, lasten ulottumattomissa. Pitkäaikaista varastointia varten suorita perusteellinen puhdistus.

KÄYTTÖOHJE RL 1600 G ATIKA

Alkuperäiset ohjeet – Turvaohjeet – Varaosat

Side 47

Kézi keverőgép

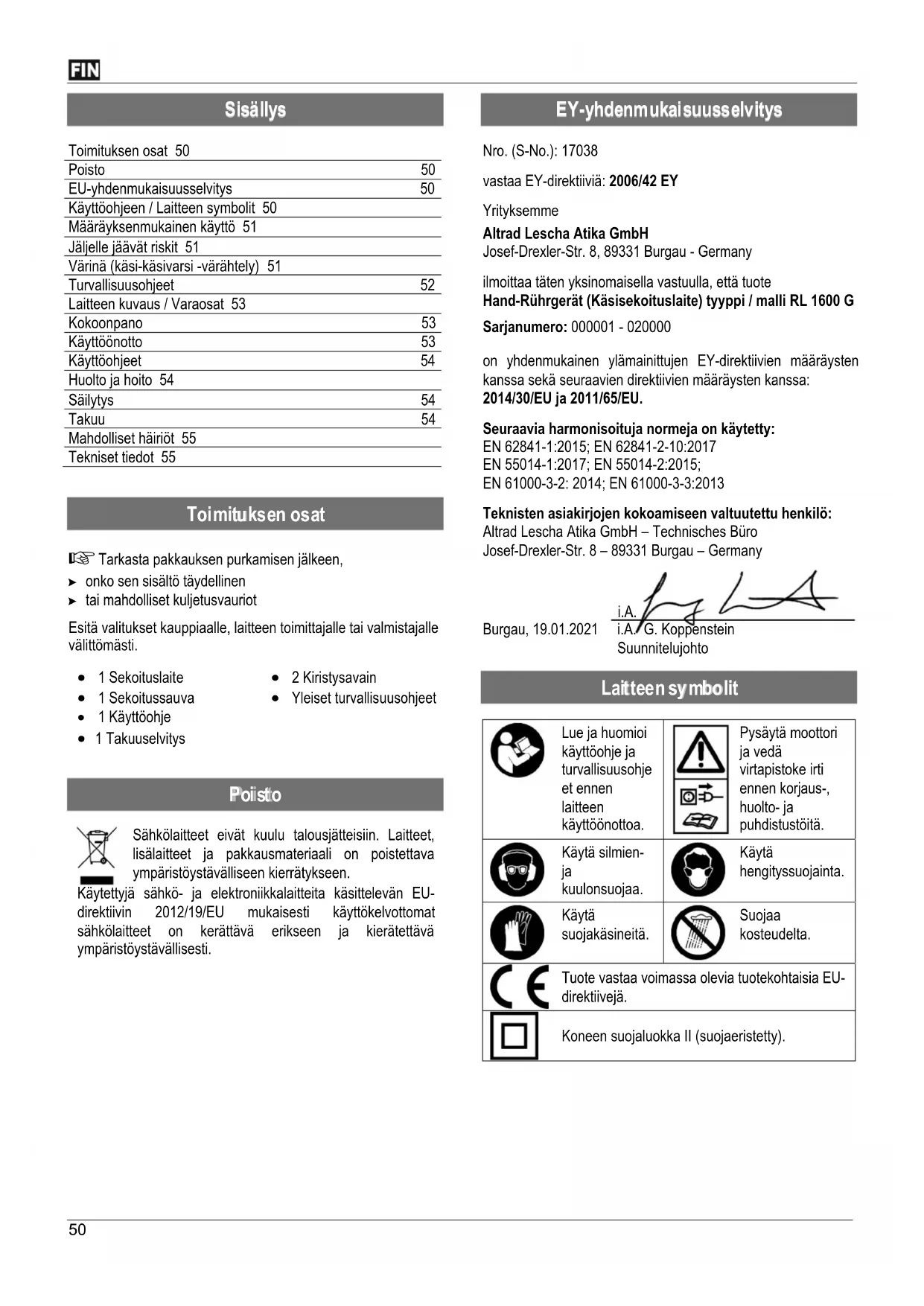

Toimituksen osat 50
Poisto	50
EU-yhdenmukaisuusselvitys	50
Käyttöohjeen / Laitteen symbolit 50
Määräyksenmukainen käyttö 51
Jäljelle jäävät riskit 51
Värinä (käsi-käsivarsi -värähtely) 51
Turvallisuusohjeet	52
Laitteen kuvaus / Varaosat 53
Kokoonpano	53
Käyttöönotto	53
Käyttöohjeet	54
Huolto ja hoito 54
Säilytys	54
Takuu	54
Mahdolliset häiriöt 55
Tekniset tiedot 55

Toimituksen osat

Tarkasta pakkauksen purkamisen jälkeen,

▶ onko sen sisältö täydellinen
▶ tai mahdolliset kuljetusvauriot

Esitä valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle välittömästi.

• 1 Sekoituslaite
• 1 Sekoitussauva
• 1 Käyttöohje
• 1 Takuuselvitys

• 2 Kiristysavain
- Yleiset turvallisuusohjeet

Poisto

Sähkölaitteet eivät kuulu talousjätteisiin. Laitteet, lisälaitteet ja pakkausmateriaali on poistettava ympäristöystävälliseen kierrätykseen.

Käytettyjä sähkö- ja elektroniikkalaitteita käsittelevän EU-direktiivin 2012/19/EU mukaisesti käyttökelvottomat sähkölaitteet on kerättävä erikseen ja kierätettävä ympäristöystävällisesti.

EY-yhdenmukaisuusselvitys

Nro. (S-No.): 17038

vastaa EY-direktiiviä: 2006/42 EY

Yrityksemmme

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

ilmoittaa täten yksinomaisella vastuulla, että tuote

Hand-Rührgerät (Käsisekoituslaite) tyyppi / malli RL 1600 G

Sarjanumero: 000001 - 020000

on yhdenmukainen ylämainittujen EY-direktiivien määräysten kanssa sekä seuraavien direktiivien määräysten kanssa: 2014/30/EU ja 2011/65/EU.

Seuraavia harmonisoituja normeja on käytetty:

EN 62841-1:2015; EN 62841-2-10:2017

EN 55014-1:2017; EN 55014-2:2015;

EN 61000-3-2: 2014; EN 61000-3-3:2013

Teknisten asiakirjojen kokoamiseen valtuutettu henkilö:

i.A. f i.A. G. Koppenstein Suunnitelujohto

Burgau, 19.01.2021

Laitteen symbol

Lue ja huomioi käyttöohje ja turvallisuusohje et ennen laitteen käyttöönottoa.

Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöitä.

Käytä silmien- ja kuulonsuojaa.

Käytä hengityssuojainta.

Käytä suojakäsineitä.

Suojaa kosteudelta.

Tuote vastaa voimassa olevia tuotekohtaisia EU-direktiivejä.

Koneen suojaluokka II (suojaeristetty).

Käyttöohjeen symbolit

Uhkaava vaara tai vaarallinen tilanne. Näiden ohjeiden laiminlyönti voi aiheuttaa vammoja tai aineellisia vahinkoja.

Tärkeitä ohjeita asianmukaista käyttöä varten. Näiden ohjeiden laiminlyönti voi aiheuttaa häiriöitä.

Käyttäjän ohjeet. Nämä ohjeet auttavat sinua käyttämään kaikkia toimintoja parhaalla mahdollisella tavalla.

Asennus, käyttö ja huolto. Tässä selitetään tarkalleen, mitä sinun tulee tehdä.

Numerointi viittaa sivuilla 3–4 oleviin kuviiin.

Määräyksenmukainen käyttö

• Sekoituslaitetta voidaan käyttää kotioloissa neste- ja jauhemaisten rakennusmateriaalien sekoittamiseen, esimerkiksi: maalit, laastit, liimat, kipsi, saumausmateriaalit, tasoitusmassa, päällystysmassa.
• Laitteessa saa käyttää tälle laitteelle tarkoitettuja sekoitussauvoja, joiden halkaisija on maks. 140 mm (RL 1600 G).
• Laitetta ei saa käyttää:

- porakoneena tai muiden laitteiden voimalähteenä

- kiillottamiseen, hiomiseen, teroittamiseen, kaivertamiseen vastaavilla lisälaitteilla

Kaikenlainen muu käyttö, erityisesti syttyvien tai

- Kaikenlainen muu käyttö, erityisesti syttyvien tai räjähdyskykyisten aineiden sekoittaminen (⚠ tulipalo- ja räjähdysvaara) ja käyttö elintarvikealalla, on määräysten vastaista. Valmistaja ei vastaa minkäänlaisista tällaisesta käytöstä syntyvistä vahingoista

→ Riski on pelkästään käyttäjällä.

• Määräyksenmukaiseen käyttöön kuuluu myös valmistajan määrämien käyttö-, huolto- ja kunnossapitovaatimuksien ja käyttöohjeessa olevien turvallisuusohjeiden noudattaminen.
• On noudetettava voimassa olevia asiaankuuluvia tapaturmanestohjeita, sekä muita yleisesti hyväksyttyjä työterveyslääketieteellisiä ja turvaallisuusteknisiä ohjeita.
• Sekoituslaitteeseen suoritetut omavaltaiset muutokset poistavat valmistajan vastuun kaikista muutoksista johtuvista vahingoista.
• Kaikki muu käyttö, joka poikkeaa näistä ei ole määräysten mukaista käyttöä. Valmistaja ei vastaa mistään näistä syistä aiheutuneista vahingoista - käyttäjä vastaa niistä kokonaan itse.

Jäljelle jäävät riskit

Myös määräystenmukaisessa käytössä voi,

asianomaisten turvallisuusmääräysten noudattamisesta huolimatta, jäädä jäännösriskejä, johtuen käyttötarkoituksen määräämästä rakenteesta.

Jäännösriskejä voidaan vähentää huomioimalla "turvallisuusohjeet" ja "määräyksenmukainen käyttö" sekä käyttöohje.

Huomaavaisuus ja varovaisuus pienentää henkilöiden vahingoittumisen ja vaurioiden riskiä.

• Turvallisuustoimenpiteiden sivuuttaminen voi johtaa käyttäjän loukkaantumiseen tai omaisuuden vaurioitumiseen.
• Kosketus pyörivän sekoitusakselin (6) kanssa (ruhjoutumisvaara)
• Tarttuminen pyörivään sekoitussauvaan (viiltohaava)
• Virran aiheuttamat vaarat, jos käytät epääasianmukaisia sähköisiä liitäntäjohtoja.
• Jännitettä johtavien osien koskettaminen, kun sähköiset rakenneosat ovat avattuina.
• Kuulohäiriöt pitkäaikaisessa työskentelyssä ilman kuulonsuojaa.

Varotoimista huolimatta on olemassa lisäksi epäilmeisten jäännösriskien vaara.

Värinä

(Käsi-käsivarsi -väräh tely)

RL 1600 G: 2,291 m/s ^4 ; K = 1,5 m/s ^2

Varoitus:

Todellinen värähtelyn säteilyarvo koneen käytön aikana voi poiketa käyttöohjeessa annetuista tai valmistajan antamista tiedoista. Tämä voi johtua seuraavista tekijöistä ja se on huomioitava ennen jokaista käyttöä tai käytön aikana:

• Käytetäänkö konetta oikein.
• Onko käsiteltävä materiaali oikea.
• Onko kone käyttökunnossa.
• Onko sekoitussauva kunnossa tai oikea sekoitussauva asennettu.
• Onko kiinnipitokahvat tai valinnaiset värähtelykahvat asennettu ja ovatko ne tiukasti koneessa kiinni.

Jos koneen käytön aikana ilmenee epämiellyttävä tunto tai käden ihon väri muuttuu, työt on lopetettava heti. Pidä riittävästi taukoja työskentelyssä. Jos taukoja ei pidetä riittävästi, seurauksena voi olla käsi-käsivarsi -värähtelyoireyhtymä.

Työn tai koneen käytön mukainen kuormitus on arvioitava ja on pidettävä vastaavasti taukoja. Tällä tavalla kuormitusta voidaan huomattavasti vähentää koko työskentelyn aikana. Värähtelylle altistumisen aikainen riski on minimoitava. Huolla konetta käyttöohjeen ohjeiden mukaisesti.

Vältä koneen käyttöä alle t=10°C:een lämpötilassa. Laadi työsuunnitelma, jolla voidaan rajoittaa värähtelykuormitusta.

Turvalli suusohjeet

Anna turvallisuusohjeet kaikkien laitetta käyttävien luettavaksi.
Alle 16 v. lapset ja nuoret sekä henkilöt, jotka eivät tunne tätä käyttöohjetta, eivät saa käyttää laitetta.
Säilytä nämä turvallisuusohjeet hyvin.
i Noudata mukana olevaa tiedotetta „Yleiset turvallisuusohjeet“.

Sekoittimien turvallisuusohjeet

a) Pidä sähkötyökalun kahvoista kiinni molemmin käsin. Laitteen hallinnan menetys voi johtaa loukkaantumiseen.
b) Kun sekoitat syttyviä aineita, vältä vaarallisen ympäristön muodostuminen huolehtimalla riittävästä tuuletuksesta. Muodostuvat höyryt voivat joutua hengitysteihin tai syttyä sähkötyökalujen synnyttämistä kipinöistä.
c) Älä sekoita elintarvikkeita. Sähkötyökalut ja niiden käyttöosat eivät ole suunniteltu elintarvikkeiden käsittelyä varten.
d) Pidä verkkoliitäntäjohto loitolla työalueelta. Verkkojohto voi kiertyä sekoitusauvan ympärille.
e) Varmista, että sekoitusastia on tukevasti ja turvallisesti paikallaan. Jos astia ei ole varmistettu asianmukaisesti, se voi yllättäen liikkua.
f) Huolehdi, ettei sähkötyökalun koteloon roisku nestettä. Sähkötyökalun sisälle tunkeutunut neste voi aiheuttaa vaurioita ja sähköiskun.
g) Noudata sekoitettavaa materiaalia koskevia määräyksiä ja turvallisuusohjeita. Sekoitettava materiaali voi olla terveydelle haitallinen.
h) Jos sähkötyökalu putoaa sekoitettavaan materiaaliin, vedä välittömästi verkkopistoke irti ja anna sähkötyökalu pätevän ammattilaisen tarkastettavaksi. Käden työntäminen astiaan, jossa on vielä sähköverkkoon liitetty sähkötyökalu, voi aiheuttaa sähköiskun.
i) Älä työnnä käsiä tai muita esineitä sekoitusastiaan sekoittamisen aikana. Jos käsi tai esine koskettaa sekoitussauvaa, seurauksena voi olla vakava loukkaantuminen.
j) Käynnistä ja sammuta sähkötyökalu ainoastaan kun sekoitussauva on astiassa. Sekoitussauva voi heilua hallitsemattomasti tai taipua.

Muita turvallisuusohjeita on toimitukseen kuuluvassa esitteessä „Yleiset turvallisuusohjeet“.

Muita turvallisuusohjeita - „Henkilöiden turvallisuus“

• Älä käytä laitetta muihin kuin vain sille määrättyihin tarkoituksiin (katso "Määräyksenmukainen käyttö" ja "Sekoituslaitteella työskentely").
• Älä koske sementtiin tai lisääaineisiin äläkä hengitä (jauheesta muodostuva pöly) tai syö niitä. Käytä henkilökohtaisia suojavarusteita (käsineet, suojalasit, hengityssuoja) sekoitusastiaa täyttäessäsi ja tyhjentäessäsi.

• Pidä toiset henkilöt ja eläimet loitoilla työskentelyalueelta. Älä anna muiden henkilöiden, erityisesti lasten, koskea työkalua tai kaapelia.

• Keskeytä koneen käyttö, jos henkilöitä, erityisesti lapsia tai kotieläimiä, on läheisyydessä ja kun vaihdat työskentelyalueetta.

• Laitteen käyttäjä on vastuussa muiden käyttöpaikan läheisyydessä oleskelevien turvallisuudesta.
• Älä koskaan ota laitetta käyttöön, kun sen lähellä on asiattomia henkilöitä

Muita turvallisuusohjeita - „Sähkötyökalun käyttö ja käsittely“

• Älä jätä laitetta seisomaan ilman valvontaa.
• Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitettyinä,äläkä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta.
• Älä muuta laitetta tai laitteen osia.
  ■ Sammuta kone ja vedä verkkopistoke pistorasiasta:

- korjaustöissä

• huolto- ja puhdistustöissä
• häiriöiden poistossa
• kun tarkistat johtoja kiertymisen tai vaurioiden varalta.
• kuljetus
• laitteelta poistuttaessa (myös lyhytaikaisesti)
• epätavallista värähtelyä

■ Hoida sekoituslaitetta huolella:

• Pidä kädensijat kuivina ja puhtaana hartsista, öljystä ja rasvasta.
• Noudata huoltomääräyksiä ja kelan vaihto-ohjeita

■ Tarkasta laitteen mahdolliset vauriot:

• Tarkasta huolellisesti ennen seuraavaa käyttöä suojavarusteiden moitteeton ja tarkoituksenmukainen kunto.
• Tarkista, toimivatko kaikki liikkuvat osat moitteettomasti, ja etteivät osat ole jumittuneet tai vaurioituneet. Kaikkien osien täytyy olla asennettu oikein ja täyttää kaikki määräykset jotta sahan moitteeton toiminta varmistetaan
• Vaurioituneet suojalaitteet ja osat täytyy korjauttaa tai vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai valmistajan) kautta, jos ei toisin ilmoitettu käyttöohjeessa.
• Vaurioituneet tai lukukelvottomat turvallisuusetiketit on korvattava uusilla.

- Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa.

Muita turvallisuusohjeita - „Sähköturvallisuus“

■ IEC 60245 (H 07 RN-F) mukainen liitäntäjohto, jonka johtimen poikkileikkaus on vähintään

3 x 1,5 mm ^2 25 m kaapelipituudelle asti
⇒ 3 x 2,5 mm² yli 25 m kaapelipituudella

• Pitkät ja ohuet liitosjohdot aiheuttavat jännitehäviötä. Moottori ei saavuta enää maksimaalista tehoa, laitteen toiminta heikkenee.
• Liitäntäjohdon pistokkeiden ja kytkentälaatikoiden tulee olla kumista, pehmeästä PVC:stä tai muusta termoplastisesta materiaalista, jonka mekaaninen lujuus on sama tai niiden täytyy olla päällystetty vastaavalla materiaalillla.
  ■ Liitäntäjohdon pistokkeen täytyy olla roiskevesisuojattu.
• Liitäntäjohtojen asennuksessa on huomioitava, että johtoja ei litistetä, taivuteta eikä pistokeliitin ole märkä.

• Jos käytät johtokelaa, kelaa johto kokonaan kelasta.
• Tarkista liitosjohdot säännöllisesti ja vaihda vioittuneet.
• Älä käytä viallisia liitäntäjohtoja.
• Väliaikaisratkaisuiksi tarkoitettuja sähköliitäntöjä ei saa käyttää.
• Suojalaitteita ei saa koskaan ohittaa tai ottaa pois käytöstä.

⚠ Sähköisten osien sähköliitäntä tai korjaukset on annettava toimiluvan saaneen sähkömiehen tai meidän asiakaspalvelumme suoritettavaksi. Paikallisia määräyksiä, erityisesti suojatoimenpiteitä on noudatettava.

Muita turvallisuusohjeita - „Huolto“

⚠ Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakaspalvelun suoritettavaksi.
⚠️ Käytä vain alkuperäisiä varaosia, lisävarusteita ja erityislisävarusteita. Muiden varaosien ja lisävarusteiden käyttö voi aiheuttaa käyttäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.

Laitteen kuvaus / Varaosat

1

Pos	Nimitys	Varaosat
1.	Sekoituslaite
2.	Vastasuuntaan pyörivän potkurin kytkin.a) Laastipotkurib) Laikkapotkuri	372701 140 mm 114 mm
3.	Käynnistys-/pysäytyskytkin
4.	Käynnistyseste
5.	Kierrosluvun säätö
6.	Sekoitusakseli
7.	Kahva
8.	Hiiliharjojen kansi 372694
9.	Hiiliharjat (2 kpl) 372695
10.	Kiristysavain – SW 27 372700
11.	Kiristysavain – SW 25 372699
12.	Turvatarrat 372692

Kokoonpano

Sekoituspotkurin asennus

- Ruuvaa sekoituspotkuri (2) kiinni sekoitusakseliin (6). Varmista sekoituspotkuri kiristysavaimilla(10/11).

Käyttöönotto

⚠️ Laitetta ei saa ottaa käyttöön ennen kuin olet lukenut käyttöohjeen, huomioinut kaikki annetut ohjeet ja asentanut laitteen kuvatulla tavalla.

• Varmistu, että laite on asennettu täydellisesti ja määräysten mukaisesti.
  ■ Tarkista ennen jokaista käyttöä:

- johdot rikkinäisten kohtien varalta (repeämät, viillot ym.)

älä käytä rikkinäisiä johtoja

– laitteen mahdolliset vauriot (katso kohtaa "Turvallinen työskentely")
– että sekoitussauva on kiinnitetty tiukasti

Verkkoliitäntä

• Vertaa laitteen tyyppikilpeen merkittyä jännitettä verkkojännitteeseen ja liitä laite vastaavaan ja määräystenmukaiseen pistorasiaan.
• Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30 mA).
• Älä käytä viallisia liitäntäjohtoja.
• Käytä liitäntä- tai jatkokaapelia, jonka johdon poikkipinta on vähintäin 1,5 mm² :a 25 m:n pituuteen asti.
• Jos verkko-losuhteet ovat huonot, voi laitteen päällekytkemisen aikana esiintyä lyhytaikainen jännitteen lasku, joka voi vaikuttaa muihin laitteisiin (esim. lampun vilkkuminen). Häiriöitä ei pitäisi esiintyä, jos talon verkkoliitäntä kestää kestovirtaa ≥ 100 A vaihetta kohti.

i Sulake: 16 A

Käynnistys / Sammutus

Älä käytä laitetta jonka kytkintä ei voida kytkeä päälle tai pois päältä. Vaurioitunut katkaisia on heti korjattava tai vaihdettava asiakaspalvelun toimesta.

Käynnistys

3 Aseta ensin käynnistyksenesto (4). Paina PÄÄLLE-POIS-kahvakytkintä (3).
i Käynnistä kone alimmalla kierrosluvulla (säädinasetus 1).

Sammutus

Päästä PÄÄLLE-POIS-kahvakytkimestä (3) irti.
i Kestotoiminta ei ole mahdollinen tällä koneella.

Kierroslukusäätö

Tässä mallissa moottorin kierroslukua ja siten sekoitustehoa voidaan säätää (asetus 1–6).

4 Kierroslukua voidaan säätää portaattomasti kierroslukusäätimen (5) avulla.

• Asetus 1 → pienin teho – HITAASTI.
• Asetus 6 → suurin teho = NOPEASTI.

Käyttöohjeet

Huomioi joka tapauksessa kaikki turvallisuusohjeet o kohtaa "Turvallisuusohjeet").

Sekoituslaitteen käyttöä koskevia ohjeita

• Pidä laitteesta kiinni kahdella kädellä sekoituksen aikana.
• Ää tartu pyörivään sekoitussauvaan (pyörivä sekoitustyökalu).
• Vältä roiskeiden aiheuttamista! Työskentele matalalla kierosluvulla, kun sekoituslaite upotetaan sekoitusaineeseen tai otetaan sieltä pois.
• Käytä vain valmistajan suosittelemia sekoitussauvoja. Huomioi suurin sallittu halkaisija (∅ 140mm – RL 1600 G).
• Mukanatoimitettu sekoituspotkuri soveltuu sekoitusmateriaaleille, joissa on helppojuoksuisia, jäykkiä raskaaseen sakeuteen saakka olevia materiaaleja: esim. maalit, lakat, tasoitteet, sementti, rappaus, kalkki, betoni, laipio, jne.
• Nosta kierroslukua sekoittamisen aikana. Ohjaa sekoituslaitetta sekoitusaineen läpi kunnes aine on sekoittunut kokonaan. Huomioi valmistajien käsittelymääräykset.
• Älä työskentele kestotoiminnassa matalalla kierrosluvulla. Seurauksena on moottorin ylikuormittuminen/ylikuumentuminen.

Huelto ja hoito

Ennen jokaista huolto- ja puhdistustyötä -

• Kytke laite pois päältä
• Odota että laite pysähtyvät
• Vedä virtapistoke irti

Käytä vain alkuperäisosia. Toisenlaiset osat voivat johtaa arvaamattomiin vaurioihin ja loukkaantumisiin.

Tässä luvussa kuvattua laajempia huolto- ja puhdistustöitä saa suorittaa vain asiakaspalvelu.

Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa.

Huomioi seuravaa, jotta laite toimintakyky säilyy:

• Pidä tuuletusaukot vapaana ja puhtaina.
• Poista pöly ja lika liinalla tai pehmeällä harjalla.
• Älä puhdista konetta juoksevalla vedellä tai painepesurilla.
• Älä käytä liuotusainetta muoviosia varten (bensiini, alkoholi ym.), koska muoviosat voivat vaurioitua.
  ■ Tarkista, että kahvat on kiinnitetty tiukasti.
  ■ Puhdista sekoitussauva
• Sekoituslaite on varustettu hiiliharjoilla. Kun hiiliharjat ovat kuluneet, anna asiakaspalveluksen vaihtaa ne.

Tarkista oman turvallisuutesi vuoksi sekoitussauva nöllisesti vaurioitumisen kannalta. Vaihda vaurioitunut vitussauva välittömästi.

Tarkista sekoitusakseli säännöllisesti. Jos

sekoituslaitteen sekoitusakseli on vaurioitunut, laitetta ei saa enää käyttää. Anna asiakaspalvelun korjata laite.

Hiiliharjojen vaihto

Vaida hiiliharjat, jos ne ovat kuluneet n. 4 mm:iin asti.

5 Poista hiiliharjojen (8) kannet moottorikotelon molemmilta puolilta pöyrittämällä sopivalla ruuvitaltalla vastapäivään.
Ota hiiliharjat ulos, huomioi jousipidikkeen asento.
Aseta uudet hiiliharjat (9), huomioi jousipidikkeen oikea asento.
→ ⓘ Vaihda hiiliharjat vain pareittain.
→ Ruuva hiiliharjojen kannet taas takaisin.

Säilytys

Vedä virtapistoke irti.

■ Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa.
■ Huomioi ennen pitempää varastointia seuraavat asiat laitteen käyttöiän pidentämiseksi ja sujuvan käytön varmistamiseksi:
- Suorita perusteellinen puhdistus.

Taku

Huomioi mukana oleva takuuselvitys.

Mahdolliset häiriöt

Ennen jokaista häiriönpoistoa:

• Kytke laite pois päältä
  — Odota, että sekoitussauva pysähtyy
• Vedä virtapistoke irti

Joka häiriönpoiston jälkeen käynnistä ja tarkista taas kaikki turvallisuuslaitteet.

Häiriö Mahdollinen syy Toimenpide
Moottori ei käynnisty.	⇒ Verkkojännite puuttuu⇒ Liitäntäjohto viallinen⇒ Verkkopistoke, moottori tai katkaisia rikki	⇒ Tarkasta sulake (16 A)⇒ tai anna tarkastettavaksi (sähkömies)⚠ defekte Kabel nicht mehr benutzen⇒ anna pätevän sähköasentaja tarkastaa moottori tai katkaisija, tai korjata ne alkuperäisiä varaosia käyttäen
Epätavallista värähtelyä	⇒ Sekoitussauva viallinen⇒ Kiristyspää viallinen⇒ Sekoitettava aine vääränlaista	⇒ Vaihda sekoitussauva⇒ anna pätevän sähköasentaja tarkastaa moottori tai katkaisija, tai korjata ne alkuperäisiä varaosia käyttäen⇒ Väärä käsittely. Huomioi valmistajan valmistusmääräykset.
Moottori käynnistyy, lukkiutuu kuitenkin jo pienestä kuormituksesta ja mahd. sammuu automaattisesti	⇒ Jatkojohto liian pitkä tai poikkipinta liian pieni.⇒ Pistorasia liian kaukana pääliitännästä ja liitäntäjohdon poikkileikkaus liian pieni.	⇒ Liitosjohto vähintään 1,5 mm2, maks. 25 m pitkä.⇒ Pidemmän johdon poikkileikkauksen tulee olla vähintään 2,5 mm2.

① Jos ilmenee muita häiriöitä tai kysymyksiä, ota yhteys paikalliseen myyjään.

Tek niset tiedot

Tyyppi / Malli RL 1600 G
Valmistusvuosi katso viimeinen sivu
Moottorin teho P_1 1600 W
MoottoriMoottori vaihtovirtamoottori 230 V ~ 50 Hz
Kierrosluku (vastasuuntaan liikkuva) n_0 (Kierrosluvun säädöllä)	laastipotkuri: 290 - 480 min ^-1 (oikealle pyörivä)laikkapotkuri: 380 - 620 min ^-1 (vasemmalle pyörivä)
Sekoitussauva ∅ (laastipotkuri/laikkapotkuri)	140 mm / 114 mm
Sekoitussauvan kiinnitys	M18
Sekoitussauvan pituus	ca. 570 mm
Käsi-käsivarsi värinä toimintakahvassa a	h = < 2,291 m/s^2
Mittauksen toistokykyvirhevakio K	1,5 m/s ^2
Sekoitettava määrä ca. 90 Liter
Paino	ca. 5,5 kg
Mitattu melutehotaso L_WA	98,7 dB (A)
Äänen painetaso L_PA	87,7 dB (A)
Mittauksen toistokykyvirhevakio K	3 dB (A)
Turvallisuusluokitus	II / ☐ suojaeristetty
Suojaus	IP 20

Oikeus teknisiin muutoksiin pidätetään!

Tartalom

- Laitetta saa varustaa, käyttää ja huoltaa vain henkilöt, jotka ovat tehtäviin tottuneet ja vaaratilanteista tietoisia. Kunnossapitotöitä saa suorittaa vain meidän tai meidän ilmoittaman asiakaspalvelun kautta.

Maradék kockázat
