KÄYTTÖOHJE RW 1600 A ATIKA

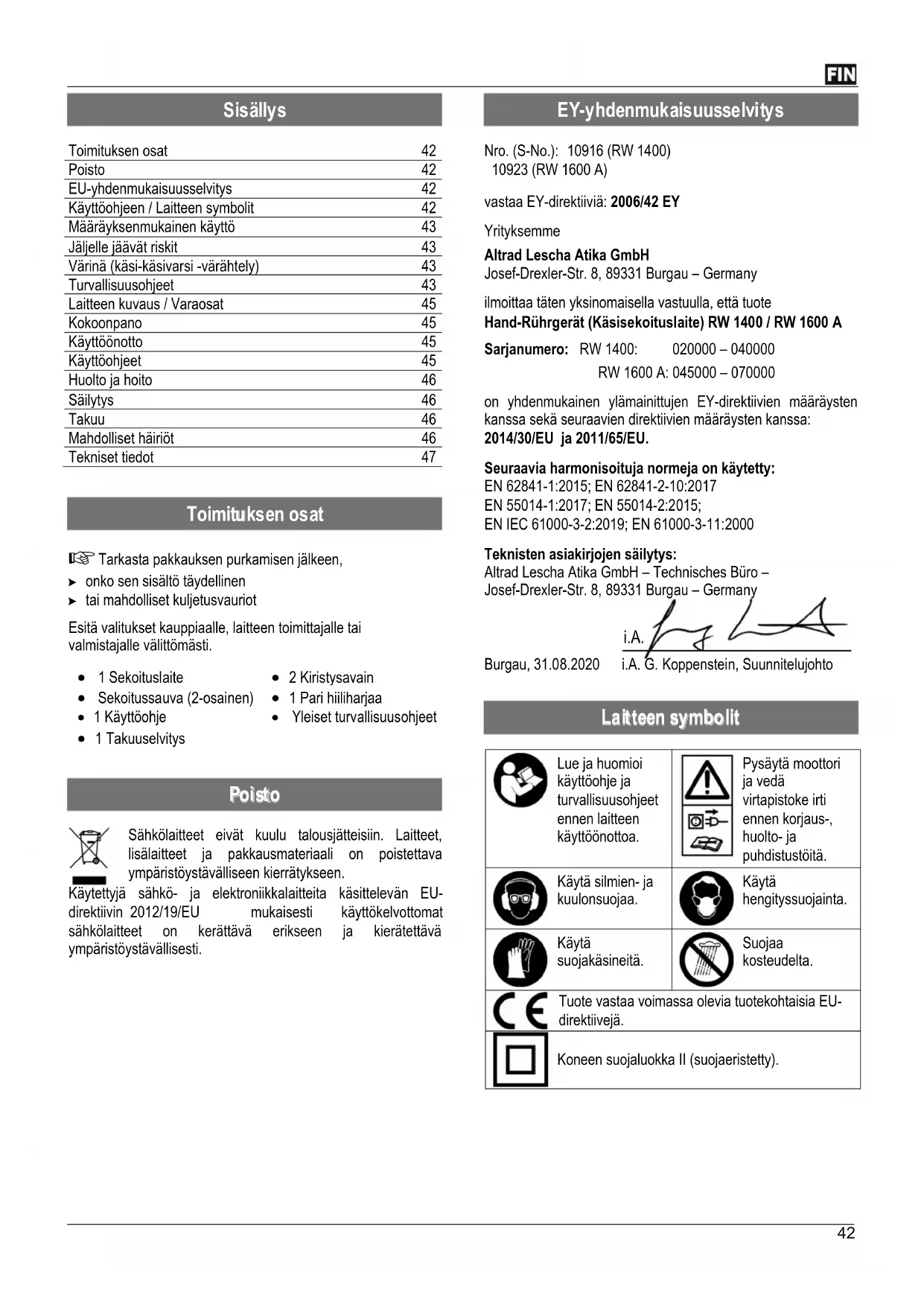

EU-yhdenmukaisuusselvitys

Käyttöohjeen / Laitteen symbolit

Määräyksenmukainen käyttö

Jäljelle jäävät riskit

Värinä (käsi-käsivarsi -värähtely)

Laitteen kuvaus / Varaosat

Tarkasta pakkauksen purkamisen jälkeen, onko sen sisältö täydellinen tai mahdolliset kuljetusvauriot Esitä valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle välittömästi.

• Sekoitussauva (2-osainen)

• Yleiset turvallisuusohjeet

Sähkölaitteet eivät kuulu talousjätteisiin. Laitteet, lisälaitteet ja pakkausmateriaali on poistettava ympäristöystävälliseen kierrätykseen. Käytettyjä sähkö- ja elektroniikkalaitteita käsittelevän EU- direktiivin 2012/19/EU mukaisesti käyttökelvottomat sähkölaitteet on kerättävä erikseen ja kierätettävä ympäristöystävällisesti.

Nro. (S-No.): 10916 (RW 1400) 10923 (RW 1600 A) vastaa EY-direktiiviä: 2006/42 EY Yrityksemme Altrad Lescha Atika GmbH Josef-Drexler-Str. 8, 89331 Burgau – Germany ilmoittaa täten yksinomaisella vastuulla, että tuote Hand-Rührgerät (Käsisekoituslaite) RW 1400 / RW 1600 A Sarjanumero: RW 1400: 020000 – 040000 RW 1600 A: 045000 – 070000 on yhdenmukainen ylämainittujen EY-direktiivien määräysten kanssa sekä seuraavien direktiivien määräysten kanssa: 2014/30/EU ja 2011/65/EU. Seuraavia harmonisoituja normeja on käytetty: EN 62841-1:2015; EN 62841-2-10:2017 EN 55014-1:2017; EN 55014-2:2015; EN IEC 61000-3-2:2019; EN 61000-3-11:2000

Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen laitteen käyttöönottoa.

Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöitä.

Käytä silmien- ja kuulonsuojaa.

Käytä hengityssuojainta.

Käytä suojakäsineitä.

Tuote vastaa voimassa olevia tuotekohtaisia EU- direktiivejä.

Koneen suojaluokka II (suojaeristetty).43

Uhkaava vaara tai vaarallinen tilanne. Näiden ohjeiden laiminlyönti voi aiheuttaa vammoja tai aineellisia vahinkoja.

Tärkeitä ohjeita asianmukaista käyttöä varten. Näiden ohjeiden laiminlyönti voi aiheuttaa häiriöitä.

Käyttäjän ohjeet. Nämä ohjeet auttavat sinua käyttämään kaikkia toimintoja parhaalla mahdollisella tavalla.

Asennus, käyttö ja huolto. Tässä selitetään tarkalleen, mitä sinun tulee tehdä.

Sekoituslaitetta voidaan käyttää kotioloissa neste- ja jau- hemaisten rakennusmateriaalien sekoittamiseen, esi- merkiksi: maalit, laastit, liimat, kipsi, saumausmateriaa- lit, tasoitusmassa, päällystysmassa. Laitteessa saa käyttää tälle laitteelle tarkoitettuja sekoi- tussauvoja, joiden halkaisija on maks. 120 mm (RW 1400) – 140 mm (RW 1600 A).

Laitetta ei saa käyttää: − porakoneena tai muiden laitteiden voimalähteenä − kiillottamiseen, hiomiseen, teroittamiseen, kaivertamiseen vastaavilla lisälaitteilla

Kaikenlainen muu käyttö, erityisesti syttyvien tai räjähdyskykyisten aineiden sekoittaminen ( tulipalo- ja räjähdysvaara) ja käyttö elintarvikealalla, on määräysten vastaista. Valmistaja ei vastaa minkäänlaisista tällaisesta käytöstä syntyvistä vahingoista

Riski on pelkästään käyttäjällä. Määräyksenmukaiseen käyttöön kuuluu myös valmistajan määrämien käyttö-, huolto- ja kunnossapitovaatimuksien ja käyttöohjeessa olevien turvallisuusohjeiden noudattaminen. On noudetettava voimassa olevia asiaankuuluvia tapaturmanestohjeita, sekä muita yleisesti hyväksyttyjä työterveyslääketieteellisiä ja turvaallisuusteknisiä ohjeita. Sekoituslaitteeseen suoritetut omavaltaiset muutokset po- istavat valmistajan vastuun kaikista muutoksista johtuvista vahingoista. Kaikki muu käyttö, joka poikkeaa näistä ei ole määräysten mukaista käyttöä. Valmistaja ei vastaa mistään näistä syistä aiheutuneista vahingoista - käyttäjä vastaa niistä kokonaan itse.

Myös määräystenmukaisessa käytössä voi, asianomaisten turvallisuusmääräysten noudattamisesta huolimatta, jäädä jäännösriskejä, johtuen käyttötarkoituksen määräämästä rakenteesta. Jäännösriskejä voidaan vähentää huomioimalla "turvallisuusohjeet" ja "määräyksenmukainen käyttö" sekä käyttöohje. Huomaavaisuus ja varovaisuus pienentää henkilöiden vahingoittumisen ja vaurioiden riskiä. Turvallisuustoimenpiteiden sivuuttaminen voi johtaa käyttäjän loukkaantumiseen tai omaisuuden vaurioitumiseen. Virran aiheuttamat vaarat, jos käytät epäasianmukaisia sähköisiä liitäntäjohtoja. Jännitettä johtavien osien koskettaminen, kun sähköiset rakenneosat ovat avattuina. Kuulohäiriöt pitkäaikaisessa työskentelyssä ilman kuulonsuojaa. Varotoimista huolimatta on olemassa lisäksi epäilmeisten jäännösriskien vaara.

Käsi-käsivarsi värinä a vnw = max 3,2 m/s²; Mittauksen toistokykyvirhe: K = 1,5 m/s² Varoitus: Todellinen värähtelyn säteilyarvo koneen käytön aikana voi poiketa käyttöohjeessa annetuista tai valmistajan antamista tiedoista. Tämä voi johtua seuraavista tekijöistä ja se on huomioitava ennen jokaista käyttöä tai käytön aikana:

- Käytetäänkö konetta oikein. - Onko käsiteltävä materiaali oikea. - Onko kone käyttökunnossa. - Onko sekoitussauva kunnossa tai oikea sekoitussauva asennettu. - Onko kiinnipitokahvat tai valinnaiset värähtelykahvat asennettu ja ovatko ne tiukasti koneessa kiinni. Jos koneen käytön aikana ilmenee epämiellyttävä tunto tai käden ihon väri muuttuu, työt on lopetettava heti. Pidä riittävästi taukoja työskentelyssä. Jos taukoja ei pidetä riittävästi, seurauksena voi olla käsi-käsivarsi -värähtelyoireyhtymä. Työn tai koneen käytön mukainen kuormitus on arvioitava ja on pidettävä vastaavasti taukoja. Tällä tavalla kuormitusta voidaan huomattavasti vähentää koko työskentelyn aikana. Värähtelylle altistumisen aikainen riski on minimoitava. Huolla konetta käyttöohjeen ohjeiden mukaisesti. Vältä koneen käyttöä alle t=10°C:een lämpötilassa. Laadi työsuunnitelma, jolla voidaan rajoittaa värähtelykuormitusta.

Anna turvallisuusohjeet kaikkien laitetta käyttävien luettavaksi.

Alle 16 v. lapset ja nuoret sekä henkilöt, jotka eivät tunne tätä käyttöohjetta, eivät saa käyttää laitetta.

Säilytä nämä turvallisuusohjeet hyvin.

Noudata mukana olevaa tiedotetta „Yleiset turvallisuusohjeet“.44 Sekoittimien turvallisuusohjeet a) Pidä sähkötyökalun kahvoista kiinni molemmin käsin. Laitteen hallinnan menetys voi johtaa loukkaantumiseen. b) Kun sekoitat syttyviä aineita, vältä vaarallisen ympäristön muodostuminen huolehtimalla riittävästä tuuletuksesta. Muodostuvat höyryt voivat joutua hengit- ysteihin tai syttyä sähkötyökalujen synnyttämistä kipinöistä. c) Älä sekoita elintarvikkeita. Sähkötyökalut ja niiden käyt- töosat eivät ole suunniteltu elintarvikkeiden käsittelyä varten. d) Pidä verkkoliitäntäjohto loitolla työalueelta. Verkkojohto voi kiertyä sekoitusauvan ympärille. e) Varmista, että sekoitusastia on tukevasti ja turvallisesti paikallaan. Jos astia ei ole varmistettu asianmukaisesti, se voi yllättäen liikkua. f) Huolehdi, ettei sähkötyökalun koteloon roisku nestettä. Sähkötyökalun sisälle tunkeutunut neste voi aiheuttaa vau- rioita ja sähköiskun. g) Noudata sekoitettavaa materiaalia koskevia määräyksiä ja turvallisuusohjeita. Sekoitettava materiaali voi olla ter- veydelle haitallinen. h) Jos sähkötyökalu putoaa sekoitettavaan materiaaliin, vedä välittömästi verkkopistoke irti ja anna säh- kötyökalu pätevän ammattilaisen tarkastettavaksi. Kä- den työntäminen astiaan, jossa on vielä sähköverkkoon lii- tetty sähkötyökalu, voi aiheuttaa sähköiskun.

i) Älä työnnä käsiä tai muita esineitä sekoitusastiaan se-

koittamisen aikana. Jos käsi tai esine koskettaa sekoi- tussauvaa, seurauksena voi olla vakava loukkaantuminen. j) Käynnistä ja sammuta sähkötyökalu ainoastaan kun sekoitussauva on astiassa. Sekoitussauva voi heilua hal- litsemattomasti tai taipua. Muita turvallisuusohjeita on toimitukseen kuuluvassa esitteessä „Yleiset turvallisuusohjeet“. Muita turvallisuusohjeita - „Henkilöiden turvallisuus“ Älä käytä laitetta muihin kuin vain sille määrättyihin tarkoi- tuksiin (katso ”Määräyksenmukainen käyttö” ja ”Sekoitus- laitteella työskentely”).

Älä koske sementtiin tai lisäaineisiin äläkä hengitä (jau- heesta muodostuva pöly) tai syö niitä. Käytä henkilökohtai- sia suojavarusteita (käsineet, suojalasit, hengityssuoja) se- koitusastiaa täyttäessäsi ja tyhjentäessäsi. Pidä toiset henkilöt ja eläimet loitoilla työskentelyalueelta. Älä anna muiden henkilöiden, erityisesti lasten, koskea työkalua tai kaapelia. Keskeytä koneen käyttö, jos henkilöitä, erityisesti lapsia tai kotieläimiä, on läheisyydessä ja kun vaihdat työskentelyaluetta. Laitteen käyttäjä on vastuussa muiden käyttöpaikan läheisyydessä oleskelevien turvallisuudesta. Älä koskaan ota laitetta käyttöön, kun sen lähellä on asiattomia henkilöitä

Muita turvallisuusohjeita - „Sähkötyökalun käyttö ja käsittely“ Älä jätä laitetta seisomaan ilman valvontaa. Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitettyinä, äläkä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta. Älä muuta laitetta tai laitteen osia. Sammuta kone ja vedä verkkopistoke pistorasiasta: − korjaustöissä − huolto- ja puhdistustöissä − häiriöiden poistossa − kun tarkistat johtoja kiertymisen tai vaurioiden varalta. − kuljetus − laitteelta poistuttaessa (myös lyhytaikaisesti) − epätavallista värähtelyä Hoida sekoituslaitetta huolella: − Pidä kädensijat kuivina ja puhtaana hartsista, öljystä ja rasvasta. − Noudata huoltomääräyksiä ja kelan vaihto-ohjeita Tarkasta laitteen mahdolliset vauriot: − Tarkasta huolellisesti ennen seuraavaa käyttöä suojavarusteiden moitteeton ja tarkoituksenmukainen kunto. − Tarkista, toimivatko kaikki liikkuvat osat moitteettomasti, ja etteivät osat ole jumittuneet tai vaurioituneet. Kaikkien osien täytyy olla asennettu oikein ja täyttää kaikki määräykset jotta sahan moitteeton toiminta varmistetaan − Vaurioituneet suojalaitteet ja osat täytyy korjauttaa tai vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai valmistajan) kautta, jos ei toisin ilmoitettu käyttöohjeessa. − Vaurioituneet tai lukukelvottomat turvallisuusetiketit on korvattava uusilla. Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa. Muita turvallisuusohjeita - „Sähköturvallisuus“ IEC 60245 (H 07 RN-F) mukainen liitäntäjohto, jonka johtimen poikkileikkaus on vähintään ⇒ 3 x 1,5 mm² 25 m kaapelipituudelle asti ⇒ 3 x 2,5 mm² yli 25 m kaapelipituudella Pitkät ja ohuet liitosjohdot aiheuttavat jännitehäviötä. Moottori ei saavuta enää maksimaalista tehoa, laitteen toiminta heikkenee. Liitäntäjohdon pistokkeiden ja kytkentälaatikoiden tulee olla kumista, pehmeästä PVC:stä tai muusta termoplastisesta materiaalista, jonka mekaaninen lujuus on sama tai niiden täytyy olla päällystetty vastaavalla materiaalillla. Liitäntäjohdon pistokkeen täytyy olla roiskevesisuojattu. Liitäntäjohtojen asennuksessa on huomioitava, että johtoja ei litistetä, taivuteta eikä pistokeliitin ole märkä. Jos käytät johtokelaa, kelaa johto kokonaan kelasta. Tarkista liitosjohdot säännöllisesti ja vaihda vioittuneet. Älä käytä viallisia liitäntäjohtoja. Väliaikaisratkaisuiksi tarkoitettuja sähköliitäntöjä ei saa käyttää. Suojalaitteita ei saa koskaan ohittaa tai ottaa pois käytöstä.45 Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30 mA). Sähköisten osien sähköliitäntä tai korjaukset on annettava toimiluvan saaneen sähkömiehen tai meidän asiakaspalvelumme suoritettavaksi. Paikallisia määräyksiä, erityisesti suojatoimenpiteitä on noudatettava. Muita turvallisuusohjeita - „Huolto“ Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakaspalvelun suoritettavaksi. Käytä vain alkuperäisiä varaosia, lisävarusteita ja erityislisävarusteita. Muiden varaosien ja lisävarusteiden käyttö voi aiheuttaa käyttäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.

Laastin sekoitussauva a) Tanko b) Sekoitussauvalisäosa

Käynnistys-/pysäytyskytkin

Spiraali sekoitussauva

Sekoitussauvan kiinnitys: B Ruuvaa tanko (2a) sauvalisäosan (2b) päälle. C Ruuvaa sekoitussauva (2) sekoitusakseliin (8). Varmista sekoitussauva kiristysavaimilla (9).

Laitetta ei saa ottaa käyttöön ennen kuin olet lukenut käyttöohjeen, huomioinut kaikki annetut ohjeet ja asentanut laitteen kuvatulla tavalla. Varmistu, että laite on asennettu täydellisesti ja määräysten mukaisesti. Tarkista ennen jokaista käyttöä: − johdot rikkinäisten kohtien varalta (repeämät, viillot ym.) älä käytä rikkinäisiä johtoja − laitteen mahdolliset vauriot (katso kohtaa "Turvallinen työskentely") − että sekoitussauva on kiinnitetty tiukasti Verkkoliitäntä Vertaa laitteen tyyppikilpeen merkittyä jännitettä verkkojännitteeseen ja liitä laite vastaavaan ja määräystenmukaiseen pistorasiaan. Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30 mA). Älä käytä viallisia liitäntäjohtoja. Käytä liitäntä- tai jatkokaapelia, jonka johdon poikkipinta on vähintäin 1,5 mm² :a 25 m:n pituuteen asti. Jos verkko-olosuhteet ovat huonot, voi laitteen päällekytkemisen aikana esiintyä lyhytaikainen jännitteen lasku, joka voi vaikuttaa muihin laitteisiin (esim. lampun vilkkuminen). Häiriöitä ei pitäisi esiintyä, jos talon verkkoliitäntä kestää kestovirtaa > 100 A vaihetta kohti. Sulake: 10 A Käynnistys / Sammutus Älä käytä laitetta jonka kytkintä ei voida kytkeä päälle tai pois päältä. Vaurioitunut katkaisia on heti korjattava tai vaihdettava asiakaspalvelun toimesta. Käynnistys D Aseta ensin käynnistyksenesto (4). Paina PÄÄLLE-POIS- kahvakytkintä (3). Käynnistä kone alimmalla kierrosluvulla. Lisää tarvittaessa kierroslukua kierroslukusäädittimen (5) kautta.

Sammutus Päästä PÄÄLLE-POIS-kahvakytkimestä (3) irti.

2-Vaihteen vaihteistolla F Sekoituslaite on varustettu 2-vaihteen vaihteistolla.

Nopeuden valitsemiseksi käännä kytkintä (6) 180°. Käytä kytkintä vain laitteen ollessa pysähtynyt.

Kierroslukusäätö E Tässä mallissa moottorin kierroslukua ja siten sekoitustehoa voidaan säätää. Kierroslukua voidaan säätää portaattomasti kierroslukusäätimen (5) avulla.

• Asetus 1 pienin teho – HITAASTI.

• Asetus 6 suurin teho = NOPEASTI.46

Huomioi joka tapauksessa kaikki turvallisuusohjeet (katso kohtaa "Turvallisuusohjeet"). Sekoituslaitteen käyttöä koskevia ohjeita Käytä vain valmistajan suosittelemia sekoitussauvoja. Huomioi suurin sallittu halkaisija (Ø 120mm – RW 1400 / 140 mm – RW 1600 A). Mukana toimitettu laastin sekoitussauva sopii seuraaville materialeille: - Isoille määrille sakeaa ja tarttuvaa sekoitusmateriaalia, esim. maalit, lakat, lasuurit, liimat, liisterit, tasausmassa, laastit, lattiabetoni ym. Käytä laitetta vain lisäkahvojen kanssa Nosta kierroslukua sekoittamisen aikana. Ohjaa sekoituslai- tetta sekoitusaineen läpi kunnes aine on sekoittunut ko-konaan. Huomioi valmistajien käsittelymääräykset. Älä työskentele kestotoiminnassa matalalla kier- rosluvulla. Seurauksena on moottorin ylikuormit-tuminen/ylikuumentuminen. Pidä laitteesta kiinni kahdella kädellä sekoituksen aikana. Älä tartu pyörivään sekoitussauvaan (pyörivä sek- oitustyökalu). Vältä roiskeiden aiheuttamista! Työskentele matalalla kierosluvulla, kun sekoituslaite upotetaan sekoitusain-eeseen tai otetaan sieltä pois.

Ennen jokaista huolto- ja puhdistustyötä - - Kytke laite pois päältä - Odota että laite pysähtyvät - Vedä virtapistoke irti Käytä vain alkuperäisosia. Toisenlaiset osat voivat johtaa arvaamattomiin vaurioihin ja loukkaantumisiin. Tässä luvussa kuvattua laajempia huolto- ja puhdistustöitä saa suorittaa vain asiakaspalvelu. Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa. Huomioi seuravaa, jotta laite toimintakyky säilyy: Pidä tuuletusaukot vapaana ja puhtaina. Poista pöly ja lika liinalla tai pehmeällä harjalla. Älä puhdista konetta juoksevalla vedellä tai painepesurilla. Älä käytä liuotusainetta muoviosia varten (bensiini, alkoholi ym.), koska muoviosat voivat vaurioitua. Tarkista, että kahvat on kiinnitetty tiukasti. Puhdista sekoitussauva Sekoituslaite on varustettu hiiliharjoilla. Kun hiiliharjat ovat kuluneet, anna asiakaspalveluksen vaihtaa ne. Tarkista oman turvallisuutesi vuoksi sekoitussauva säännöllisesti vaurioitumisen kannalta. Vaihda vaurioi-tunut sekoitussauva välittömästi. Tarkista sekoitusakseli säännöllisesti. Jos sekoituslaitteen sekoitusakseli on vaurioitunut, laitetta ei saa enää käyttää. Anna asiakaspalvelun korjata laite.

Vedä virtapistoke irti. Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa. Huomioi ennen pitempää varastointia seuraavat asiat laitteen käyttöiän pidentämiseksi ja sujuvan käytön varmistamiseksi: − Suorita perusteellinen puhdistus.

Huomioi mukana oleva takuuselvitys.

Ennen jokaista häiriönpoistoa: − Kytke laite pois päältä − Odota, että sekoitussauva pysähtyy − Vedä virtapistoke irti Joka häiriönpoiston jälkeen käynnistä ja tarkista taas kaikki turvallisuuslaitteet. Häiriö Mahdollinen syy Toimenpide Moottori ei käynnisty. ⇒ Verkkojännite puuttuu ⇒ Liitäntäjohto viallinen ⇒ Verkkopistoke, moottori tai katkaisia rikki ⇒ Tarkasta sulake (10 A) ⇒ tai anna tarkastettavaksi (sähkömies) defekte Kabel nicht mehr benutzen ⇒ anna pätevän sähköasentaja tarkastaa moottori tai katkaisija, tai korjata ne alkuperäisiä varaosia käyttäen47 Häiriö Mahdollinen syy Toimenpide Epätavallista värähtelyä ⇒ Sekoitussauva viallinen ⇒ Kiristyspää viallinen

⇒ Sekoitettava aine vääränlaista ⇒ Vaihda sekoitussauva

anna pätevän sähköasentaja tarkastaa moottori tai katkaisija, tai korjata ne alkuperäisiä varaosia käyttäen ⇒ Väärä käsittely. Huomioi valmistajan valmistus- määräykset. Moottori käynnistyy, lukkiutuu kuitenkin jo pienestä kuormituk- sesta ja mahd. sammuu auto- maattisesti

⇒ Jatkojohto liian pitkä tai poikkipinta liian pieni.

Pistorasia liian kaukana pääliitännästä ja liitäntäjohdon poikkileikkaus liian pieni. ⇒ Liitosjohto vähintään 1,5 mm², maks. 25 m pitkä.

Pidemmän johdon poikkileikkauksen tulee olla vähintään 2,5 mm2.

Malli RW 1400 RW 1600 A Valmistusvuosi katso viimeinen sivu Moottorin teho P

(Kierrosluvun säädöllä)

1. vaihe: 0 - 700 min

2. vaihe: 0 - 940 min

1. vaihe: 0 - 420 min

Sekoitussauva Ø 120 mm 140 mm Sekoitussauvan kiinnitys M 14 Sekoitussauvan pituus ca. 590 mm Käsi-käsivarsi värinä toimintakahvassa (EN 1033/DIN 45675 mukaisesti)

vhw = max. 3,2 m/s² K = 1,5 m/s² Sekoitettava määrä < 65 Liter 40-90 Liter Paino 5,6 kg 6,7 kg Melutehotaso L

(mitattu direktiivin EN ISO 4871) 87,6 dB (A) ; K = 3 dB (A) Turvallisuusluokitus II / Suojaus IP 20

Oikeus teknisiin muutoksiin pidätetään!48
