Znamka	ATIKA
Model	RL 1600 G
Vrsta izdelka	Mešalnik za barve (ročni mešalnik)
Moč motorja	1600 W (P1)
Napajalna napetost	230 V ~ 50 Hz
Hitrost vrtenja (mešalo za malto)	290 - 480 min⁻¹ (vrtenje v desno)
Hitrost vrtenja (mešalo z diski)	380 - 620 min⁻¹ (vrtenje v levo)
Največji premer mešala	140 mm (malta) / 114 mm (diski)
Ohišje mešala	M18
Dolžina mešala	Približno 570 mm
Prostornina mešanja	Do 90 litrov
Teža	Približno 5,5 kg
Raven zvočne moči (LWA)	98,7 dB(A)
Raven zvočnega tlaka (LPA)	87,7 dB(A)
Tresljaji roka-roke	< 2,291 m/s² (negotovost K = 1,5 m/s²)
Razred zaščite	II (dvojna izolacija)
Vrsta zaščite	IP 20
Priporočena varovalka	16 A
Najmanjši presek podaljška (do 25 m)	3 x 1,5 mm²
Najmanjši presek podaljška (> 25 m)	3 x 2,5 mm²
Nastavitev hitrosti	6 stopenj (zvezno)
Vsebina paketa	Mešalnik, mešalo za malto, mešalo z diski, 2 ključa, navodila

Pogosto zastavljena vprašanja - RL 1600 G ATIKA

Katere vrste materialov lahko mešam z RL 1600 G?

Mešate lahko tekoče ali praškaste gradbene materiale: barve, malte, lepila, omete, kita itd. Ne uporabljajte za živila ali vnetljive snovi.

Kako namestim mešalo na mešalnik?

Vijak mešala privijte v gred mešalnika (navoj M18). Trdno privijte z obema priloženima ključema (SW 27 in SW 25).

Kako nastavim hitrost vrtenja?

Uporabite gumb za nastavitev (5) za izbiro med 6 stopnjami. Stopnja 1 = počasi, stopnja 6 = hitro. Vedno nastavljajte, ko je naprava izklopljena.

Katere varnostne ukrepe moram upoštevati?

Nosite zaščitna očala, protihrupne slušalke in masko proti prahu. Napravo držite z obema rokama. Nikoli ne segajte v posodo med delovanjem. Pred vzdrževanjem izključite vtič.

Kako očistim mešalnik po uporabi?

Izključite napravo. Očistite mešalo in zračne reže s krpo ali mehko krtačo. Ne uporabljajte topil in ne čistite pod tekočo vodo ali z visokotlačnim čistilnikom.

Kdaj moram zamenjati oglene ščetke?

Zamenjajte oglene ščetke, ko so obrabljene do približno 4 mm. Odvijte pokrove ščetk (8) na vsaki strani, odstranite stare in vstavite nove (ref. 372695) vedno v parih.

Kaj storiti, če se naprava ne zažene?

Preverite napajanje in varovalko (16 A). Preverite napajalni kabel: če je poškodovan, ga zamenjajte. Če težave ne odpravite, kontaktirajte servis.

Kakšna je največja prostornina mešanja?

Prostornina mešanja lahko doseže približno 90 litrov, odvisno od konsistence materiala. Hitrost in čas prilagodite izdelku.

Ali lahko uporabim mešalo s premerom večjim od 140 mm?

Ne, največji dovoljeni premer je 140 mm za mešalo za malto in 114 mm za mešalo z diski. Uporaba večjega mešala lahko poškoduje napravo in predstavlja varnostno tveganje.

Kako shranim napravo po uporabi?

Izvlecite vtič, temeljito očistite napravo in jo shranite na suhem in zaklenjenem mestu, izven dosega otrok. Za daljše shranjevanje izvedite globinsko čiščenje.

NAVODILA ZA UPORABO RL 1600 G ATIKA

Simboli upute za uporabu / stroj 63

Napomene za uporabu 67

Simboli uputa za uporabu

Ostale sigurnosne napomene - „Električna sigurnost“

- Izvedba priključnog voda prema IEC 60 245 (H 07 RN-F) sa presjekom žica od minimalno

3 × 1,5 mm^2 kod dužine kabla do 25 m
3 × 2,5 mm^2 kod dužine kabela preko 25 m

• Dugi i tanki priključni vodovi prouzrokuju pad napona. Motor ne dostiže više svoju maksimalnu snagu, funkcija stroja se smanjuje.
• Utikač i spojne kutije na priključnim vodovima moraju biti od gume, mekanog PVC-a ili drugog termoplastičnog materijala iste mehaničke sposobnosti ili prevučeni istim materijalom.

• Utični uređaj priključnog voda mora biti zaštićen od prskanja vode.

• Kod polaganja priključnog voda pripazite da ne smeta, da nije zaglavljen, presavinut i da se spoj utikača ne namoči.

• Kod uporabe kabelskog bubnja odmotajte kabel u potpunosti.
• Produžne kable redovno kontrolirajte i, ukoliko su oštećeni, dajte ih zamijeniti
  ■ Ne koristite defektne priključne vodove.
  ■ Ne koristiti provizorne električne priključke.
• Zaštitne naprave nikada premostiti ili postaviti izvan pogona.

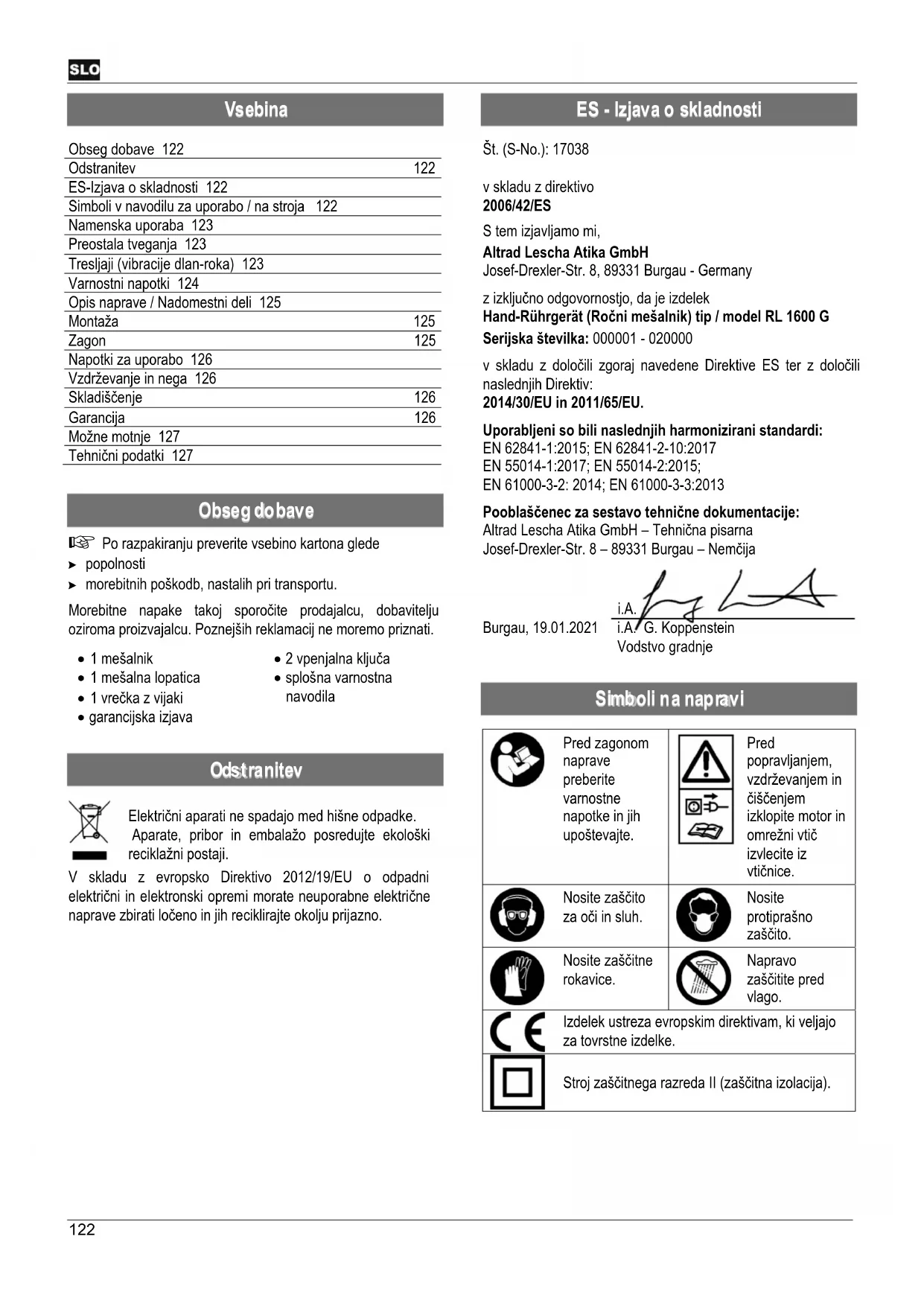

Obseg dobave 122
Odstranitev	122
ES-Izjava o skladnosti 122
Simboli v navodilu za uporabo / na stroja 122
Namenska uporaba 123
Preostala tveganja 123
Tresljaji (vibracije dlan-roka) 123
Varnostni napotki 124
Opis naprave / Nadomestni deli 125
Montaža	125
Zagon	125
Napotki za uporabo 126
Vzdrževanje in nega 126
Skladiščenje	126
Garancija	126
Možne motnje 127
Tehnični podatki 127

Obseg do bave

Po razpakiranju preverite vsebino kartona glede

▶ popolnosti
▶ morebitnih poškodb, nastalih pri transportu.

Morebitne napake takoj sporočite prodajalcu, dobavitelju oziroma proizvajalcu. Poznejših reklamacij ne moremo priznati.

• 1 mešalnik
• 1 mešalna lopatica
• 1 vrečka z vijaki
- garancijska izjava

• 2 vpenjalna ključa
- splošna varnostna navodila

Odstranitev

Električni aparati ne spadajo med hišne odpadke. Aparate, pribor in embalažo posredujte ekološki reciklažni postaji.

V skladu z evropsko Direktivo 2012/19/EU o odpadni električni in elektronski opremi morate neuporabne električne naprave zbirati ločeno in jih reciklirajte okolju prijazno.

ES - Izjava o skladnosti

Št. (S-No.): 17038

v skladu z direktivo

2006/42/ES

Hand-Rührgerät (Ročni mešalnik) tip / model RL 1600 G

Serijska številka: 000001 - 020000

v skladu z določili zgoraj navedene Direktive ES ter z določili naslednjih Direktiv: 2014/30/EU in 2011/65/EU.

Uporabljeni so bili naslednjih harmonizirani standardi:

EN 62841-1:2015; EN 62841-2-10:2017

EN 55014-1:2017; EN 55014-2:2015;

EN 61000-3-2: 2014; EN 61000-3-3:2013

Pooblaščenec za sestavo tehnične dokumentacije:

Altrad Lescha Atika GmbH – Tehnična pisarna

Josef-Drexler-Str. 8 – 89331 Burgau – Nemčija

i.A. i.A. G. Koppenstein Vodstvo gradnje

Simboli na napravi

	Pred zagonom naprave preberite varnostne napotke in jih upoštevajte.		Pred popravljanjem, vzdrževanjem in čiščenjem izklopite motor in omrežni vtič izvlecite iz vtičnice.
	Nosite zaščito za oči in sluh.		Nosite protiprašno zaščito.
	Nosite zaščitne rokavice.		Napravo zaščitite pred vlago.
	Izdelek ustreza evropskim direktivam, ki veljajo za tovrstne izdelke.
	Stroj zaščitnega razreda II (zaščitna izolacija).

Simboli v navodilu za uporabo

Grozeča nevarnost ali nevarna situacija.

Neupoštevanje teh napotkov lahko ima za posledico osebne poškodbe ali materialno škodo.

Važni napotki za pravilno uporabo.

Neupoštevanje podanih napotkov lahko povzroči motnje.

Napotki za uporabnika. Ti napotki vam pomagajo pri optimalni rabi vseh funkcij.

Montaža, uporaba in vzdrževanje. Tukaj je natančno razloženo, kaj morate storiti.

Oštevilčenje nakazuje na slike na straneh 3-4.

Namenska uporaba

• Mešalnik je namenjen za uporabo pri domačih opravilih za mešanje tekočih in praškastih gradbenih materialov, kot so: barve, malta, lepilo, mavec, fugirni materiali, kit, premazi.
• Uporabljate lahko samo mešalne lopatice, predvidene za to napravo, z največjim premerom 140 mm (RL 1600 G).

- ▲ Naprave ne smete uporabljati:

— kot vrtalnega stroja ali pogona za druge naprave
- za poliranje, brušenje, ostrenje, vrezovanje z ustreznimi nastavki

- STOP Vska nadaljnja uproaba, še posebej mešanje vnetljivih ali eksplozivnih snovi (⚠ nevarnost požara in eksplozije) ter uporaba na področju živil je v nasprotju z namembnostjo. Za škodo kakršnekoli vrste, ki bi nastala zaradi tega, proizvajalec ne jamči.

→ Tveganje nosi izključno uporabnik.

- Namenska uporaba zajema tudi upoštevanje proizvajalčevih predpisov za obratovanje, vzdrževanje in zagon ter upoštevanje varnostnih napotkov iz navodil za uporabo.

- Upoštevati se morajo tudi zadevni predpisi za zaščito pred nezgodami, ki veljajo za obratovaje, kot tudi ostala splošno veljavna zdravstvena in varnostno tehnična pravila.

- Proizvajalec ne daje garancije za raznovrstne poškodbe in okvare, nastale zaradi samovoljnih sprememb mešalnika.

- Napravo lahko pripravljajo, uporabljajo in vzdržujejo le osebe, ki se na to spoznajo in so seznanjene z možnimi nevarnostmi.

Preostala tveganja

⚠ Tudi pri uporabi v skladu z namenom in upoštevanju vseh zadevnih varnostnih predpisov so zaradi narave konstrukcije naprave še vedno prisotna nekatera preostala tveganja.

Preostalo tveganje je mogoče zmanjšati z upoštevanjem napotkov iz „Varnostnih napotkov“ in „Namenska uporaba“ ter upoštevanjem splošnih navodil in napotkov iz navodil za uporabo.

Pozornost in previdnost zmanjšujeta nevarnost osebnih poškodb in materialne škode.

• Neupoštevani ali spregledani varnostni ukrepi lahko privedejo do poškodb uporabnika ali lastnine.
• Stik z obračajočo se mešalno gredjo (6) (nevarnost zmeđkanin)
• Poseganje v obraėajoėo se mešalno lopatico (nevarnost ureznin)
• Ogrožanje s tokom pri uporabi nenamenskih električnih priključnih vodov.
• Dotikanje delov pod napetostjo pri odprtimi električnimi sestavnimi deli.
• Prizadetost sluha pri dlje trajajočih delih brez zaščite za sluh.

Dalje lahko kljub sprejetim ukrepom obstajajo neočitna preostala tveganja.

Tresljaji (vibracije dlan-roka)

RL 1600 G: 2,291 m/s ^4 ; K = 1,5 m/s ^2

Opozorilo:

Dejanska obstoječa vrednost emisij vibracij med uporabo stroja lahko odstopa od navedene v navodilih za uporabo oz. tiste, ki jo je navedel proizvajalec. To lahko povzročijo naslednji dejavniki, ki jih morate upoštevati pred vsako uporabo in med njo:

• pravilna uporaba stroja
• pravilen način rezanja oz. obdelave materiala
• stanje, v katerem je stroj
• ali je mešalna lopatica v dobrem stanju oz. ali je nameščena pravilna mešalna metlica
• so držaji in, će obstajajo, vibracijski ročaji montirajo in čvrsto ob ohišju stroja

Če imate neprijeten občutek ali opazite obarvanje kože na rokah med uporabo stroja, takoj prenehajte z delom. Med delom si vzemite dovolj odmorov. Če si ne vzamete dovolj odmorov med delom, lahko pride do sindroma vibracije dlanroka.

Ocenite stopnjo obremenitve glede na delo oz. uporabo stroja in temu primerno načrtujte odmore. Na tak način lahko bistveno zmanjšate stopnjo obremenitve v celotnem delovnem času. Zmanjšajte tveganje, ki ste mu izpostavljeni med tresljaji. Stroj negujte v skladu z navodili v navodilih za uporabo.

Stroja ne uporabljajte pri temperaturah 10 C ali manj. Izdelajte delovno načrt, s katerim boste obremenitev zaradi tresljajev omejili.

Varnostni napotki

i Varnostne napotke posredujte vsem osebam, ki delajo z strojem.
Otroci in mladostniki mlajši od 16 let in osebe, ki niso prebrale navodila za uporabo, ne smejo posluževati stroja. Otroke oddaljite od stroja.
Predložene varnostne napotke skrbno shranite.
Upoštevajte priložene „Splošne varnostne napotke“.

Varnostni napotki za mešalne naprave

a) Električno orodje držite z obema rokama na predvidenih ročajih. Izguba nadzora nad orodjem lahko povzroči poškodbe.
b) Da se izognete nevarnemu ozračju morate med mešanjem vnetljivih snovi zagotoviti ustrezno prezračevanje. Hlape, ki nastajajo, bi lahko vdihnili ali se vžgejo z iskricami, ki jih ustvarjajo električna orodja.
c) Ne mešajte živil. Električna orodja in njihovi nastavki niso zasnovan za predelavo živil.
d) Napajalni kabel speljite proč od delovnega območja. Napajalni kabel se lahko ujame v mešalno lopatico.
e) Poskrbite, da bo posoda za mešanje stabilna in varna. Nepravilno pritrjena posoda se lahko nepričakovano premakne.
f) Pazite, da po ohišju električnega orodja ne bo brizgala tekočina. Tekočina, ki vdre v električno orodje, lahko povzroči poškodbe in električni udar.
g) Upoštevajte navodila in varnostne napotke za material, ki ga želite premešati. Material, ki ga želite premešati, je lahko zdravju škodljiv.
h) Če električno orodje pade v material, ki ga želite premešati, takoj izvlecite električni vtič; električno orodje naj preveri kvalificirano strokovno osebje. Pri se-ganju v posodo z električnim orodjem, ki je še vedno vtak-njeno v vtičnico, lahko pride do električnega udara.
i) Med postopkom mešanja z rokami ne segajte v mešalno posodo in vanjo ne vstavljajte drugih predmetov. Stik z mešalno lopatico lahko povzroči resne poškodbe.
j) Električno orodje lahko začne in preneha delovati le v mešalni posodi. Mešalna lopatica se lahko nenadzorovano premika ali se upogne.

Več varnostnih navodil najdete v priloženi brošuri »Splošna varnostna navodila«.

Nadaljnji varnostni napotki „Varnost oseb“

• Naprave ne uporabljajte za namene, za katere ni namenjena (glejte poglavji "Pravilna uporaba" in "Delo z mešalnikom").
• Cementa ali njegovih dodatkov se ne dotikajte, vdihavajte (dviganje prahu) ali uživajte. Pri polnjenju in praznjenju posode mešalnika nosite osebno zaščitno opremo (rokavice, zaščitna očala, protiprašna maska).
• Poskrbite, da bodo druge osebe in živali oddaljene od Vašega delovnega območja. Ne pustite, da se druge osebe, predvsem otroci, dotikajo orodja ali kabla.
• Prekinite delo s strojem, če so v bližini osebe, predvsem otroci, ali domače živali in če zamenjate delovno območje.
• Uporabnik je v delovnem področju stroja odgovoren za druge osebe.
• Uporabnik je odgovoren za nesreče drugih oseb ali njihove lastnine.
  ■ Stroja nikoli ne uporabljajte, če se v njegovi bližini nahajajo neudeležene osebe.

Nadaljnji varnostni napotki „Uporaba električnega orodja in ravnanje z njim“

■ Stroja nikoli ne puščajte brez nadzora.
- Napravo uporabljajte samo s kompletnimi in pravilno nameščenimi varnostnimi pripravami in na stroju ne spreminjajte ničesar, kar bi lahko okrnilo varnost.
■ Ne spreminjajte naprave oz. delov naprave.

■ Stroj izklopite in omrežni vtič izvlecite iz vtičnice pri:

• odpravljanju motenj
  – vzdrževalnih in čistilnih delih
  – pri vzdrževalnih in čistilnih delih
• preverjanju ali so priključni vodi zaviti ali poškodovani
• Transport
• zapuščanju (tudi ob kratkočasnih prekinitvah)
• nenavadnih zvokih in vibracijah

■ Mešalnik skrbno negujte:
– Pazite, da bodo zračne odprtine čiste.
- Ročaji morajo biti vedno suhi in nemastni (odstranite z njih morebitno olje ali mast).

■ Preverite stroj glede morebitnih poškodb:
- Pred nadaljnjo uporabo stroja morate skrbno preveriti, ali vse varnostne naprave brezhibno delujejo.
- Prepričajte se, ali gibljivi deli stroja brezhibno delujejo, se pri tem ne zatikajo in niso poškodovani. Vsi deli morajo biti pravilno montirani in izpolnjevati vse pogoje za zagotovitev brezhibnega obratovanja.
- Poškodovane zaščitne priprave in dele mora pravilno popraviti ali zamenjati strokovna delavnica, če v Navodilih za uporabo ni navedeno drugače.
- Potrebno je zamenjati poškodovane ali nečitljive varnostne nalepke.

- Naprave in orodja, ki jih trenutno ne uporabljate, shranite v suhem in zaklenjenem prostoru, izven dosega otrok.

Nadaljnji varnostni napotki „Električna varnost“

• Izvedba priključnega voda po IEC 60245 (H 07 RN-F) s presekom žil najmanj od
  3 x 1,5 mm ^2 pri dolžini kabla do 25 m
  ⇒ 3 x 2 ,5 mm² pri dolžini kabla preko 25 m
• Dolgi in tenki priključni vodi ustvarjajo upad napetosti. Motor ne dosega svoje maksimalne zmogljivosti, pri čemer se zmanjšuje funkcioniranje stroja
• Vtiči in priključne vtičnice na priključnih vodih morajo biti iz gume, mehkega PVC-ja ali drugega termoplastičnega materiala enake mehanske vzdržljivosti ali prevlečene s tem materialom.
• Vtična naprava priključnega voda mora biti zaščitena pred škropljenjem.
• Pri polaganju priključnih vodov pazite na to, da jih ne zmečkate, prepognete in da se vtični spoj ne zmoči.
• Če uporabljate kabelski boben, morate kabel popolnoma odviti.
• Redno preverjajte podaljševalne kable in zamenjajte jih, če so poškodovani.
• Ne uporabljajte poškodovanih priključnih vodov.
  ■ Ne uporabljajte provizornih električnih priključkov.
• Varnostnih naprav nikoli ne premoščajte ali izklapljajte.

Električni priključek oz. popravila na električnimi deli stroja sme opravljati pooblaščeni električar ali ena iz naših servisnih delavnic. Treba je upoštevati lokalne predpise zlasti glede varnostnih ukrepov.

Nadaljnji varnostni napotki - „Servis“

Popravila na drugih delih stroja mora izvesti proizvajalec ali njegova služba za stranke.

Uporabljajte izključno originalne nadomestne dele. Z uporabo drugih nadomestnih delov ali druge opreme lahko pride do nezgod za uporabnika. Za tako nastalo škodo proizvajalec ne jamči.

Opis naprave / Nadomestni deli

1

Pos	Oznaka Št. za naročilo
1.	Mešalnik
2.	Komplet protitečne mešalne metlice.a) metlica za maltob) kolutna metlica	372701 140 mm 114 mm
3.	Stikalo za VKLOP/IZKLOP
4.	Vklopna zapora
5.	Regulator števila vrtljajev
6.	Mešalna gred
7.	Ročaj
8.	Pokrov oglenih ščetk	372694
9.	Oglene ščetke (2 kosa)	372695
10.	Vpenjalni ključ - SW 27	372700
11.	Vpenjalni ključ - SW 25	372699
12.	Varnostna nalepka	372692

Montaža

Montaža mešalne metlice

Preden lahko začnete napravo uporabljati, morate titi ta Navodila za uporabo, upoštevati vse napotke in no sestaviti napravo po danih navodilih!

• Prepričajte se, da je stroj montiran v celoti in v skladu s predpisi.
• Pred vsako uporabo preverite:
• priključne vode na poškodovana me pd.) ne uporabljajte poškodovanih vodov
  – stroj na morebitne poškodbe (gl. Varno delo)
  – ali je mešalna lopatica dobro privita.

Omrežni priključek

• Primerajte napetost navedeno na tipski ploščici stroja z omrežno napetostjo in stroj priključite na ustrezno vtičnico, ki je usklajena s predpisi.
  ■ Stroj priključite na Fi-zaščitno stikalo (stikalo za zaščito pred okvarnim tokom) 30 mA.
  ■ Ne uporabljajte poškodovanih priključnih vodov.
• Uporabite priključni kabel oziroma kabelski podaljšek s presekom žil najmanj 1,5 mm² do 25 m
• Pri neugodnih omrežnih razmerah lahko med vklapljanjem žage za kratek čas pride do zmanjšanja napetosti, ki lahko ovira delovanje ostalih naprav (npr. utripanje žarnice). Motenj ni za pričakovati, kadar je trajna obremenljivost omrežja hišnega priključka z električno energijo ≥100 A na fazo.

Varovalka: 16 A

Vklop / Izključite

Ne uporabljajte naprave, na katerih ne deluje stikalo za vklop in izklop. Okvarjeno stikalo mora nemudoma popraviti oziroma zamenjati pooblaščena servisna služba.

Vklop

3 Najprej aktivirajte blokado vklopa (4). Pritisnite tipko za VKLOP/IZKOP na ročaju (3).

Zaženite stroj pri najnižjem številu vrtljajev (stopnja 1).

Izključite

→ Izpustite stikalo za VKLOP/IZKLOP na ročaju.

Trajno obratovanje pri tej napravi ni mogoče.

Regulator števila vrtljajev

Pri tej izvedbi je možno uravnavati število vrtljajev motorja in s tem moč mešanja (stopnja 1 – 6).

- | 4 Število vrtljajev lahko brezstopenjsko nastavljate z regulatorjem števila vrtljajev (5).

Napotki za uporabo mešalnika

• Med mešanjem držite mešalnik z dvema rokama.
• ⚠️ Ne segajte v vrteče se mešalne lopatice (vrteče se mešalno orodje).
• Preprečite brizganje materiala! Ko mešalnik vstavljate v material oz. ga jemljete ven, preklopite na nizko število vrtljajev.
• Uporabite samo mešalne lopatice, ki jih priporoča proizvajalec. Upoštevajte največji premer (∅ 140mm – RL 1600 G).
• Dobavljena mešalna metlica je primerna za mešanje redkih, vlečljivih do težkih materialov, npr. barv, lakov, kitov, cementa, ometa, apna, betona, estriha itd.
• Napravo uporabljajte samo z dodatnimi ročaji.
• Število vrtljajev povečajte med mešanjem. Mešalnik tako dolgo premikajte skozi mešalno snov, da bo ta popolnoma premešana. Upoštevajte proizvajalčeve predpise za predelavo.
• Vrajnem delovanju ne delajte z nizkim številom vrtljajev. To lahko vodi do preobremenitve/pregretja motorja, ker ni zadostnega hlajenja.

Vzdrževanje in nega

Pred vsakim čiščenjem in opravljanjem vzdrževalnih del

• žago izklopite,
• počakajte, da se rezalna nitka ustavi
• izvlecite vtikač iz električne vtičnice

Uporabljajte samo originalne dele. Drugi deli lahko povzročijo nepričakovane poškodbe in materialno škodo.

Druga vzdrževalna dela in popravila, ki niso opisana v tem poglavju, lahko izvaja samo služba za stranke.

Naprave in orodja, ki jih trenutno ne uporabljate, shranite v suhem in zaklenjenem prostoru, izven dosega otrok.

i Za ohranjanje učinkovitosti sesalnika za listje upoštevajte naslednje

■ Poskrbite, da bodo prezračevalne reže proste in čiste.
■ S krpo ali mehko krtačo odstranite prah in umazanijo.

• Stroja ne čistite s tekočo vodo ali z visokotlačnimi čistilnimi napravami.
• Za čiščenje plastičnih delov ne uporabljajte razredčil (bencina, alkohola, itd.), ker lahko le-ta te dele poškodujejo.
  ■ Preverite, ali so ročaji dobro pritrjeni.
  ■ Očistite mešalno lopatico.
• Mešalnik ima oglene krtače. Ko se te obrabijo, naj vam jih servisna služba zamenja.

⚠️ Redno kontrolirajte mešalno gred. Mešalnika s pokvarjeno mešalno gredjo ne smete uporabljati. Napravo naj vam popravi servisna služba.

Menjavanje graftinih ščetk

Zamenjajte grafitne ščetke, će so obrabljene do približno 4 mm.

5 Odstranite pokrivalo za grafitne ščetke (8) na vsaki strani pokrova za motor. To naredite tako, da ustrezni izvijač obračate v nasprotni smeri urinega kazalca.
→ Izvzemite grafitne ščetke in pazite na položaj vzmetnega držala.
Vstavite nove grafitne ščetke (9) in pri tem pazite na pravilni položaj vzmetnega držala.
→ ⓘ Grafitne ščetke menjavajte samo v paru.
Ponovno privijačite pokrivalo grafitnih ščetk.

Skladiščenje

izvlecite vtikač iz električne vtičnice

■ Naprave in orodja, ki jih trenutno ne uporabljate, shranite v suhem in zaklenjenem prostoru, izven dosega otrok.
■ Da bi podaljšali življenjsko dobo stroja in zagotovili lahko upravljanje z njim, pred daljšim skladiščenjem upoštevajte naslednje:

Pred vsakim odpravljanjem motenj

• izklopite napravo
  — počakajte, da se mešalna lopatica zaustavi.
• izvlecite vtikač iz električne vtičnice

Po vsakem odpravljanju motenj morate ponovno namestiti vse varnostne naprave in zagotoviti njihovo brezhibno delovanje.

Težava možen vzrok Odpravljanje motnje
Motor se ne zaganja	⇒ Ni omrežne napetosti (izpad toka)⇒ Priključni kabel poškodovan⇒ Motor ali stikalo pokvarjena	⇒ Preverite varovalko (16 A)⇒ Zamenjajte kabel ali ga dajte preveriti (električar)⚠ poškodovanih kablov ne uporabljajte več⇒ Za odpravo težav se obrnite proizvajalcu ali njegovi pooblaščeni firmi
Nenavadni tresljaji	⇒ Pokvarjena mešalna lopatica⇒ Pokvarjen gumb za vpenjanje⇒ Napačen mešalni material.	⇒ Zamenjajte mešalno lopatico.⇒ Za odpravo težav se obrnite proizvajalcu ali njegovi pooblaščeni firmi⇒ Napačna predelava. Upoštevajte proizvajalčeve predpise za predelavo.
Naprava se zažene ,vendar pri majhni obremenitvi zablokira in se sčasom samodejno izklopi.	⇒ Priključni vod je predolg ali ima premajhen presek.⇒ Vtičnica je preveč oddaljena od glavnega priključka in premajhen presek priključnega voda.	⇒ Priključni vod minimalno 1,5 mm2, dolg maksimalno 25 m.⇒ Pri daljših kablih presek minimalno 2,5 mm2.

Ob nadaljnjih motnjah ali vprašanjih se obrnite na svojega krajevnega trgovca.

Tehnični podatki

Tip / Model RL 1600 G
Leto izdelave	glejte zadnjo stran
Zmogljivost motorja P_1	1600 W
Motor	Motor na izmenični tok 230 V ~ 50 Hz
Število vrtljajev (protitečna) n_0 z regulacijo števila vrtljajev	Metlica za malto: 290 - 480 min ^-1 (obračanje v desno)Kolutna metlica: 380 - 620 min ^-1 (obračanje v levo)
∅ Mešalne lopatice (Metlica za malto/kolutna metlica)	140 mm / 114 mm
Sprejem mešalne lopatice	M18
Dolžina mešalne lopatice	ca. 570 mm
Vibriranje dlan-roka na upravljalnem ročaju	a_h = < 2,291 m/s^2
Faktor nenatančnosti meritve K	1,5 m/s ^2
Mešalna prostornina	ca. 90 litrov
Teža	ca. 5,5 kg
Nivo jakosti zvoka L_WA	98,7 dB (A)
Nivo zračnega tlaka L_PA	87,7 dB (A)
Faktor nenatančnosti meritve K	3 dB (A)
Zaščitni razred	II / ☐ zaščitna izolacija
Vrsta zaščite	IP 20

Tehnične spremembe pridržane!

D Baujahr
