BRUGSANVISNING RL 1600 G ATIKA

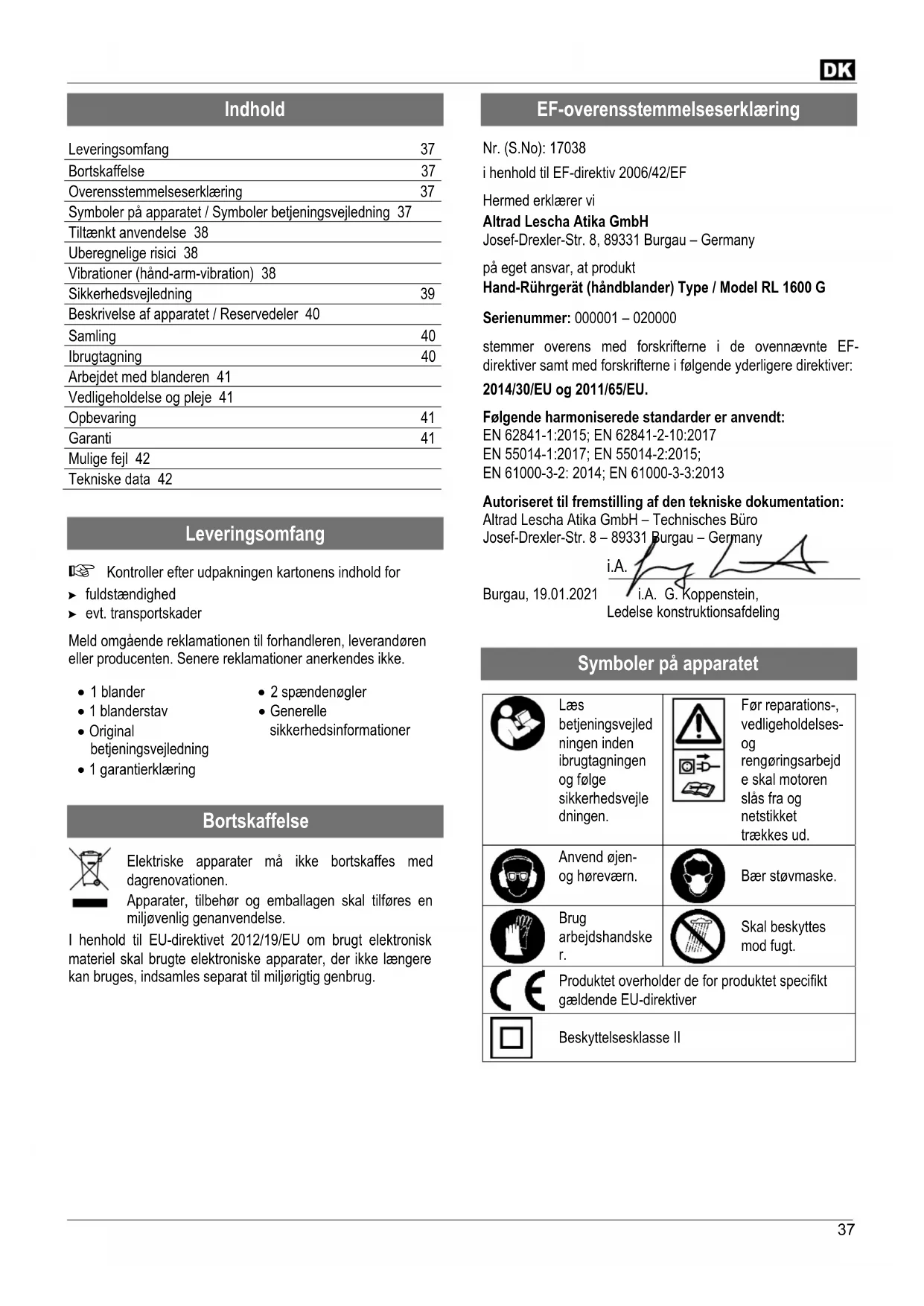

Technické změny vyhrazeny!37 Indhold Leveringsomfang 37 Bortskaffelse 37 Overensstemmelseserklæring 37 Symboler på apparatet / Symboler betjeningsvejledning 37 Tiltænkt anvendelse 38 Uberegnelige risici 38 Vibrationer (hånd-arm-vibration) 38 Sikkerhedsvejledning 39 Beskrivelse af apparatet / Reservedeler 40 Samling 40 Ibrugtagning 40 Arbejdet med blanderen 41 Vedligeholdelse og pleje 41 Opbevaring 41 Garanti 41 Mulige fejl 42 Tekniske data 42

Leveringsomfang Kontroller efter udpakningen kartonens indhold for fuldstændighed evt. transportskader Meld omgående reklamationen til forhandleren, leverandøren eller producenten. Senere reklamationer anerkendes ikke. 1 blander 2 spændenøgler 1 blanderstav Original betjeningsvejledning 1 garantierklæring Generelle sikkerhedsinformationer

Elektriske apparater må ikke bortskaffes med dagrenovationen. Apparater, tilbehør og emballagen skal tilføres en miljøvenlig genanvendelse. I henhold til EU-direktivet 2012/19/EU om brugt elektronisk materiel skal brugte elektroniske apparater, der ikke længere kan bruges, indsamles separat til miljørigtig genbrug.

Læs betjeningsvejled ningen inden ibrugtagningen og følge sikkerhedsvejle dningen.

rengøringsarbejd e skal motoren slås fra og netstikket trækkes ud.

Anvend øjen- og høreværn. Bær støvmaske. Brug arbejdshandske

Skal beskyttes mod fugt. Produktet overholder de for produktet specifikt gældende EU-direktiver Beskyttelsesklasse II38 Symboler betjeningsvejledning

Vigtige informationer til korrekt håndtering.

Informationer ril brugeren. Disse henvisninger hjælper Dem med at anvende alle funktioner optimalt. Montering, betjening og vedligeholdelse. Her forklares nøjagtigt, hvad De skal gøre.

Oplistningen henviser til illustrationerne på siderne 3-4.

Tiltænkt anvendelse Blanderen er beregnet til blanding af mørtel, lim, gips, pudsmørtel, fugemateriale, spartelmasse og overflade- masser. Kun de rørstave, der er beregnet til apparatet, med en diameter på maks. 140 mm (RL 1600 G) må anvendes.

Apparatet må ikke anvendes: som boremaskine eller som drivenhed for andre enheder. til polering, slibning, skærpning, gravering med tilsvarende påsat værktøj. Enhver brug herudover, især blanding af brændbare eller eksplosionsfarlige stoffer ( brand- og eksplosionsfare) samt anvendelse til bearbejdning af fødevarer gælder som ikke formålstjenligt.. Producenten hæfter ikke for skader, der resulterer af en sådan anvendelse . risikoen påhviler brugeren alene. Til den korrekte anvendelse hører også opfyldelse af de af producenten foreskrevne drifts-, vedligeholdelses- og reparationsbetingelser samt efterkommelse af sikkerhedsanvisningerne i vejledningen. De for driften gældende relevante arbejdssikkerhedsforskrifter, samt die øvrige almengyldige arbejdsmedicinske og sikkerhedstekniske regler skal overholdes. Egenmægtige forandringer på apparatet udelukker producentens ansvar for deraf resulterende skader. Apparatet må kun klargøres, anvendes og vedligeholdes af personer, der er erfaren i brug af udstyret og som kender farene. Reparationsarbejde må kun udføres af os eller af kundeservicecentre, som vi har udpeget.

Uberegnelige risici Også ved korrekt anvendelse kan der endnu bestå uberegnelige risici - på trods af overholdelse af alle gældende sikkerhedsbestemmelser - på grund af konstruktionen til anvendelsesformålet. Uberegnelige risici kan minimeres, når både "Sikkerhedsvejledning" og "Tiltænkt anvendelse" samt betjeningsvejledningen iagttages. Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader. En ignorering eller tilsidesættelse af sikkerhedsforanstaltninger kan medføre en kvæstelse af operatøren eller materielle skader. Kontakt med en roterende røreaksel (6) (klemningsfare) Kontakt med den roterende blanderstav (snitsår) Fare på grund af strøm ved brug af ukorrekte eltilslutnings- kabler. Berøring af spændingsførende dele ved åbnede elektriske komponenter. Høreskader ved længere varende arbejde uden høreværn. Desuden kan der være ikke åbenlyse uberegnelige risici på trods af alle trufne forholdsregler.

Vibrationer (hand-arm-vibrationer) RL 1600 G: 2,291 m/s²; K = 1,5 m/s² Advarsel: Den realt tilstedeværende vibrationsemissionsværdi under brug af maskinen kan afvige fra hhv. den i betjeningsvejledningen eller af producenten angivne værdi. - benyttes maksinen korrekt - bearbejdes den korrekte materialetype. - er maskinens tilstand i orden - er blanderstavenes tilstand i orden og er den korrekte blanderstav monteret. - er holdegrebene og evt. ekstra vibrationsgreb monteret og fast forbundet med maskinen Hvis der opstår en ubehagelig fornemmelse eller misfarvning af huden på hænderne under brug af maskinen, skal arbejdet standses straks. Husk tilstrækkelige arbejdspauser. Når der ikke holdes tilstrækkelige arbejdspauser, kan der opstå et arm- hånd-vibrationssyndrom. Belastningsgraden i relation til arbejdet eller maskinens anvendelse bør vurderes og der skal holdes tilsvarende arbejdspauser. På denne måde kan belastningsgraden under hele arbejdstiden reduceres væsentligt. Minimer risikoen pga. vibrationer. Vedligehold maskinen i henhold til henvisningerne i denne betjeningsvejledning. Undgå at bruge maskinen ved temperaturer under t=10°C. Opstil en arbejdsplan, der begrænser vibrationsbelastningen.39 Sikkert arbejde

Giv sikkerhedsvejledningen videre til alle personer, som arbejder med skæremaskinen. Børn og unge under 16 år samt personer, der ikke er fortrolig med vejledningen må ikke betjene apparatet. Opbevar denne sikkerhedsvejledning omhyggeligt. Følg vedlagte „Generelle sikkerhedshenvisninger“. Sikkerhedshenvisninger til blandere a) Hold el-værktøjet fast med begge hænder på de dertil beregnede håndtag. Når du mister kontrollen, er der fare for kvæstelser. b) For at forebygge eksplosionsfarlig atmosfære, skal der sørges for en tilstrækkelig ventilation, hvis der blandes brændbare stoffer. Opstående dampe kan indåndes eller antændes af de gnister, der dannes ved el-værktøjer. c) Der må ikke blandes fødevarer. El-værktøjer og de tilhørende redskaber er ikke beregnet til forarbejdning af fødevarer. d) Hold strømledningen på afstand fra arbejdsområdet. Strømledningen kan blive fanget i blanderen. e) Sørg for at blandebeholderen står stabilt og sikkert. En beholder, der ikke er sikret korrekt, kan pludseligt bevæge sig.. f) Sørg for, at der ikke sprøjtes væske mod elværktøjets kabinet. Væske, der er trængt ind i el-værktøjet, kan mdføre skader eller elektrisk stød. g) Følg instruktioner og sikkerhedsanvisninger for det materiale, der skal blandes. Det materiale, der skal blandes, kan være sundhedsfarligt. h) Hvis el-værktøjet falder ned i det materiale, der skal blandes, trækkes strømstikket straks, og få el-værktøjet testet af autoriseret fagpersonale. Kontakt med beholderens indre, mens elværktøjet stadig er forbundet med stikdåsen, kan medføre elektrisk stød.

i) Kom ikke hænderne ind i blandingsbeholderen under

blandingsprocessen og kom ingen genstande ned i. En kontakt ned piskeriset kan medføre alvorlige kvæstelser. j) Lad elværktøjet kun starte og stoppe i blandebeholderen. Piskeriset kan ukontrolleret slynges omkring eller blive bøjet. Du kan finde yderligere sikkerhedsanvisninger i den vedlagte brochure ”Generel sikkerhedsvejledning for batteridrevne værktøjer”.

yderligere sikkerhedsvejledning - "Personsikkerhed"

Brug ikke apparatet til andre formål end dem, det er beregnet til (se ”Tiltænkt anvendelse” og ”Arbejdet med blanderen”). Cement og tilsætninger må ikke berøres, indåndes (støvudvikling) eller indtages. Ved fyldning og tømning af blanderbeholderen bør der bæres personligt sikkerhedsudstyr (handsker, sikkerhedsbriller, støvmaske). Tillad aldrig at andre personer, især børn, berører værktøjet eller kablet. Stop maskinen når der er andre personer, især børn, og dyr i nærheden og når du flytter til et andet arbejdsområde. Brugeren er ansvarlig over for tredjemænd i apparatets arbejdsområde.

yderligere sikkerhedsvejledning "Brug og behandling af el-værktøj" Brug aldrig blanderen, når der er uvedkommende tilstede. Brugeren er ansvarlig for ulykker eller farer, der opstår over for tredje personer eller deres ejendele. Efterlad aldrig apparatet uden opsyn. Apparatet må kun anvendes med komplette og korrekt anbragt sikkerhedsudstyr, og der må ikke ændres noget på apparatet, som kan påvirke sikkerheden. Apparatet eller dele af apparatet må ikke ændres. Sluk for skæremaskinen og tag netstikket ud af stikkontakten ved: reparationsarbejde vedligeholdelses- og rengøringsarbejde afhjælpning af fejl det kontrolleres om tilslutningsledninger er filtret sammen eller beskadiget Transport: når apparatet efterlades (også ved kortvarige afbrydelser) usædvanlige lyde eller rystelser Din blander bør plejes omhyggeligt: Sørg for at luftåbningerne er rene. Hold håndtagene frie for olie og fedt. Overhold vedligeholdelsesforskrifter. Kontroller saven for eventuelle beskadigelser: Inden yderligere brug af maskinen skal beskyttelsesudstyret undersøges nøje med henblik på korrekt og formålstjenlig funktion. Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede. Samtlige dele skal være rigtigt monterede og alle betingelser være opfyldt for at sikre upåklagelig drift. Beskadigede beskyttelsesanordninger og dele skal repareres ordentligt af et autoriseret værksted eller udskiftes, såfremt intet andet er angivet i bruger-vejledningen. Beskadigede eller ulæselige sikkerhedsmærkater skal udskiftes. Opbevar ikke anvendte apparater på et tørt, aflåst sted uden for børns rækkevidde.

yderligere sikkerhedsvejledning „Elektrisk sikkerhed“ Udførelse af tilslutningskablet i henhold til IEC 60245 (H 07 RN-F) med et åretværsnit på mindst 3 x 1,5 mm² ved en kabellængde op til 25 m 3 x 2,5 mm² ved en kabellængde over 25 m Længere og tynde tilslutningsledninger forårsager spændingsfald. Motoren opnår ikke længere sin maksimale effekt, maskinfunktionen reduceres. Stik og samledåser på tilslutningsledninger skal være af gummi, blødt PVC eller andet termoplastisk materiale af den40 samme mekaniske styrke eller være overtrukket med dette materiale. Stikforbindelsen på tilslutningsledningen skal være stænkbeskyttet. Ved montering af en tilslutningsledning sørg for at denne ikke er i vejen, kommer i klem, bøjes og at stikforbindelsen ikke bliver våd. Rul kablet fuldstændigt ud, når der anvendes en kabeltromle. Kontroller forlængerledningen regelmæssigt og udskift den i tilfælde af beskadigelser. Anvend ingen defekte tilslutningskabler. Anvend ingen provisoriske eltilslutninger. Beskyttelsesanordninger må aldrig kortsluttes eller sættes ud af drift. Eltilslutningen eller reparationer på maskinens elektriske dele skal udføres af en autoriseret elektriker eller af en af vore kundeserviceafdelinger. Lokale forskrifter især med henblik på beskyttelsesforanstaltninger skal iagttages.

yderligere sikkerhedsvejledning - „Service“ Reparationer på apparatets andre dele skal udføres af producenten hhv. en af hans serviceafdelinger. Anvend kun originale reservedele. Ved anvendelse af andre reservedele og andet tilbehør kan brugeren komme i fare. For heraf resulterende skader hæfter producenten ikke.

spændenøgle – str. 27 372699

spændenøgle – str. 25 372692

Sikkerhedsmærkat 372694

Samling Montering røreblander Skru røreblanderen (2) fast i røreakselen (6). lås røreblanderen med spændenøglerne (10/11).

Ibrugtagning Anvend ikke apparatet, før du har læst betjeningsvejledningen, iagttaget de angivne henvisninger og monteret apparatet som beskrevet. Kontroller, at apparatet er monteret komplet og efter reglementerne. Kontroller før hver brug: tilslutningsledningerne for defekte steder (revner, snit e.l.) anvend ingen defekte ledninger at apparatet er fri for skader (se Sikkert arbejde) om blanderstaven er spændt korrekt Nettilslutning Sammenlign på apparatets mærkeplade den angivne spænding med netspændingen og tilslut apparatet til en tilsvarende og korrekte stikkontakt. Tilslut apparatet via et FI-relæ (en fejlstrømsafbryder), 30 mA. Anvend ingen defekte tilslutningskabler. Anvend tilslutnings- eller forlængelseskabel med en årediameter på mindst 1,5 mm² op til 25 m længde Sikring: 16 A Tænd/sluk Benyt intet apparat, hvor kontakten ikke tænde eller slukke. Beskadigede kontakter skal omgående repareres eller udskiftes af kundeservice. Tilkobling Udløs først startspærren (4). Tryk på TIL/FRA- grebskontakten (3). Start maskinen på det nederste omdrejningstaltrin (trin 1) Frakobling: Slip TÆND/SLUK-knappen. Dette apparat har ingen permanentfunktion. Omdrejningstalregulering Ved denne udgave kan motorens omdrejningstal og dermed blandeeffekten reguleres (trin 1 til 6). Omdrejningstallet kan reguleres trinløst vha. omdrejningstalregulatoren (5)– n

Trin 1 min. effekt = LANGSOMT. Trin 6 maks. effekt = HURTIGT.41 Arbejdet med blanderen Følg altid sikkerhedsvejledningen (se ”Sikkert arbejde”). Henvisninger til blanderens brug Hold blanderen med begge hænder under blandingen. Grib ikke fat i den roterende blanderstav (roterende værktøj.) Undgå sprøjt! Arbejd med lavt omdrejningstal, når blanderern dykkes ned eller tages ud af blandingen. Brug kun de blanderstave, der anbefales af producenten. Overhold maks. diameter: Ø 140 mm – RL 1600 G. Den medfølgende røreblander er egnet til blandingsmaterialer med tyndtflydende, sej il tung konsistens, f. eks. maling, lak, spartelmasse, cement, puds, kalk, beton, gulvmasse etc., Øg omrdrejningstallet under blandingen. Bevæg blanderstaven så længe gennem blandingen, til den er helt ensartet blandet. Følg producenternes forarbejdnings-forskrifter. Kør ikke med lav omdrejningstal i lang tid. Dette ville medføre en overbelastning af motoren, da denne ikke køles tilstrækkeligt.

Vedligeholdelse og pleje

Før enhver form for vedligeholdelse eller rengøring: sluk for apparatet vent indtil apparatet står stille træk netstikket Der må kun anvendes originale dele. Andre dele kan medføre uforudsete skader og kvæstelser. Alle øvrige reparationsarbejder må kun udføres af producenten eller dennes kundeservice. Maskiner skal opbevares uden for børns rækkevidde. Bemærk følgende for at opretholde apparatets funktion. hold luftslidserne frie og rene Fjern støv og snavs med en klud eller en ren børste. Maskinen må ikke renses under rindende vand eller vha. trykspuler. Brug ingen opløsningsmidler (benzin, alkohol) til rensning af plastdelene, da disse kan beskadige kunststoffet. Rengør blanderstaven. For din egen sikkerheds skyld bør blanderstaven kontrolleres for skader med jævne mellemrum. En beskadiget blanderstav bør udskiftes omgående. Kontroller jævnligt blanderakselen. En blander, hvis blanderaksel er beskadiget, må ikke længere bruges. Få blanderen repareret arf kundeservice.

Udskiftning af kulbørster Udskift kulbørsterne, når de er slidt ned til ca. 4 mm. Fjern kulbørsternes afdækning (8) på hver side af motorafdækningen ved at dreje dem mod uret vha. en passende skruetrækker. Fjern kulbørsterne (9), vær her opmærksom på fjederholderens position. Isæt de nye kulbørster, bemærk fjederholderens korrekte position. Kulbørsterne må kun udskiftes parvist. Skru kulbørsteafdækningen i igen.

træk netstikket Opbevar ikke anvendte apparater på et tørt, aflåst sted uden for børns rækkevidde. Bemærk følgende inden længere tids opbevaring for at forlænge maskinens levetid og sikre en let betjening: Gennemfør en grundig rengøring.

Garanti Se venligst vedlagte garantierklæring.42 Mulige fejl

Inden hver afhjælpning af fejl sluk for apparatet vent indtil apparatet står stille træk netstikket Hver gang en fejl er udbedret, skal alt sikkerhedsudstyr tages i brug igen og kontrolleres. Problem Mulige årsager Afhjælpning Motoren starter ikke manglende netspænding (strømafbrydelse) tilslutningskabel defekt

motor eller kontakt defekt kontroller sikring (16 A) Kabel austauschen bzw. Kabel überprüfen lassen (Elektrofachmann) brug ikke defekte kabler. for at afhjælpe problemet kontakt producenten eller en autoriseret forhandler Usædvanlige rystelser blanderstav defekt blanderaksel defekt forkert blandingsmateriale udskift banderstaven for at afhjælpe problemet kontakt producenten eller en autoriseret forhandler forkert forarbejdning. følg producenternes forarbejdningsforskrifter. Maskinen starter, men blokerer ved lav belastning og frakobler evt. automatisk. Forlængerledning for lang eller for lille diameter. Stikdåsen for langt fra hovedtilslutning og for lille diameter på ttilslutningsledning. Forlængerledning mindst 1,5 mm² diameter, maks 25 m lang. Ved længere kabler min. diameter 2,5 mm² Ved yderligere fejl eller spørgsmål kontakt venligst din lokale forhandler.

Tekniske data Type / Model RL 1600 G Produktionsår se sidste side Motoreffekt 1600 W Motor Vekselstrømsmotor 230 V~, 50 Hz Omdrejningstal (modsat kørende) n

(højredrejende) Skiveblander: 380 - 620 min

(venstredejende) Blanderstav-Ø (Mørtelblander/skiveblander) 140 mm / 114 mm Blanderstavholder M18 Blanderstavlængde ca. 570 mm Hånd-arm-vibrationer ved betjeningshåndtag a

= < 2,291 m/s² Måleusikkerhedsfaktor 1,5 m/s² Blande volumen ca. 90 Liter Vægt ca. 5,5 kg målt støjniveau L

Der tages forbehold för tekniske ændringer!43
