Produkttype	Malingsblander (bærbar omrører)
Mærke	ATIKA
Model	RLC 4010 G
Strømforsyning	Li-ion 36 V batteri (sælges separat)
Kompatible batterikapaciteter	2000 mAh (AP 40-2000) eller 4000 mAh (AP 40-4000)
Rørediameter (mørtel)	115 mm
Rørediameter (skiver)	95 mm
Rørerlængde	Ca. 570 mm
Maks. blandevolumen	Ca. 40 liter
Vægt	Ca. 5,0 kg
Omdrejningshastighed (mørtelrører)	580 - 940 min⁻¹ (højre rotation)
Omdrejningshastighed (skiverører)	360 - 610 min⁻¹ (venstre rotation)
Lydeffektniveau (LWA)	96 dB(A) (K=3 dB)
Lydtrykniveau (LPA)	85 dB(A) (K=3 dB)
Vibration (hånd-arm)	5,56 m/s² (K=1,5 m/s²)
Primære funktioner	Blanding af flydende eller pulverformede byggematerialer: maling, mørtel, lim, gips, spartelmasse, fugemasse. Kontinuerlig hastighedsjustering (6 trin).
Vedligeholdelse og rengøring	Rengør med en klud eller blød børste. Brug ikke rindende vand eller opløsningsmidler. Kontroller, at håndtagene er spændt. Få slidte kulbørster udskiftet af servicecenteret.
Sikkerhed	Bær beskyttelsesbriller, høreværn og støvmaske. Læs brugsanvisningen og sikkerhedsinstruktionerne. Fjern batteriet inden vedligeholdelse. Bland ikke fødevarer eller brændbare stoffer.
Reservedele og reparationsmuligheder	Rørere (mørtel og skiver), spændenøgler, akkumulatorer og oplader fås som tilbehør. Reparationer af producenten eller autoriseret servicecenter. Udskiftelige kul.
Garanti	Se den vedlagte garantierklæring.

Ofte stillede spørgsmål - RLC 4010 G ATIKA

Hvilke typer materialer kan jeg blande med ATIKA RLC 4010 G?

Denne omrører er designet til at blande flydende eller pulverformede byggematerialer som maling, lak, mørtel, lim, gips, spartelmasse, fugemasse og afretningslag. Må ikke bruges til fødevarer eller eksplosive stoffer.

Hvordan justerer jeg omdrejningshastigheden?

Hastigheden justeres kontinuerligt med indstillingsknappen (5) på maskinen. Niveau 1 svarer til minimumshastighed (580 min⁻¹ for mørtelrøreren) og niveau 6 til maksimumshastighed (940 min⁻¹). Det anbefales at starte ved lav hastighed.

Hvilke batterier er kompatible med denne blander?

RLC 4010 G fungerer med originale ATIKA Li-ion 36 V batterier: model AP 40-2000 (2000 mAh, ref. 365501) eller AP 40-4000 (4000 mAh, ref. 365503). Batteri og oplader (ALG 40-1800) sælges separat.

Hvordan rengør jeg omrøreren efter brug?

Tør ventilationsåbninger og overflader af med en klud eller blød børste. Brug aldrig rindende vand, højtryksrenser eller opløsningsmidler som benzin eller sprit. Rengør røreren separat. Fjern altid batteriet før rengøring.

Kan jeg bruge apparatet til at blande mad?

Nej, dette værktøj er ikke designet til fødevarebehandling. Det må udelukkende bruges til ikke-spiselige byggematerialer.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Bær beskyttelsesbriller, høreværn og støvmaske. Hold apparatet fast med begge hænder. Sørg for, at beholderen er stabil. Stik ikke hænderne i beholderen under drift. Fjern batteriet ved al vedligeholdelse.

Hvordan udskifter jeg kulbørsterne?

Kulbørsterne skal kontrolleres regelmæssigt. Når de er slidte, stopper apparatet automatisk. Få dem udskiftet af et autoriseret værksted eller ATIKA servicecenter.

Hvad er den maksimale diameter for røreren?

Den maksimalt tilladte diameter for røreren er 115 mm for mørtelrøreren og 95 mm for skiverøreren. Brug udelukkende de rørere, der anbefales af producenten.

Hvordan opbevarer jeg apparatet, når det ikke er i brug?

Fjern batteriet, rengør apparatet omhyggeligt, og opbevar det et tørt, aflåst sted utilgængeligt for børn. Før længere tids opbevaring skal du foretage en grundig rengøring.

Hvad gør jeg, hvis apparatet ikke starter?

Kontroller, at batteriet er opladet og korrekt isat. Hvis batteriet er for koldt eller for varmt, skal du vente, til det når en normal temperatur. Hvis problemet fortsætter, kontakt servicecenteret for at få kontrolleret motoren eller kontakten.

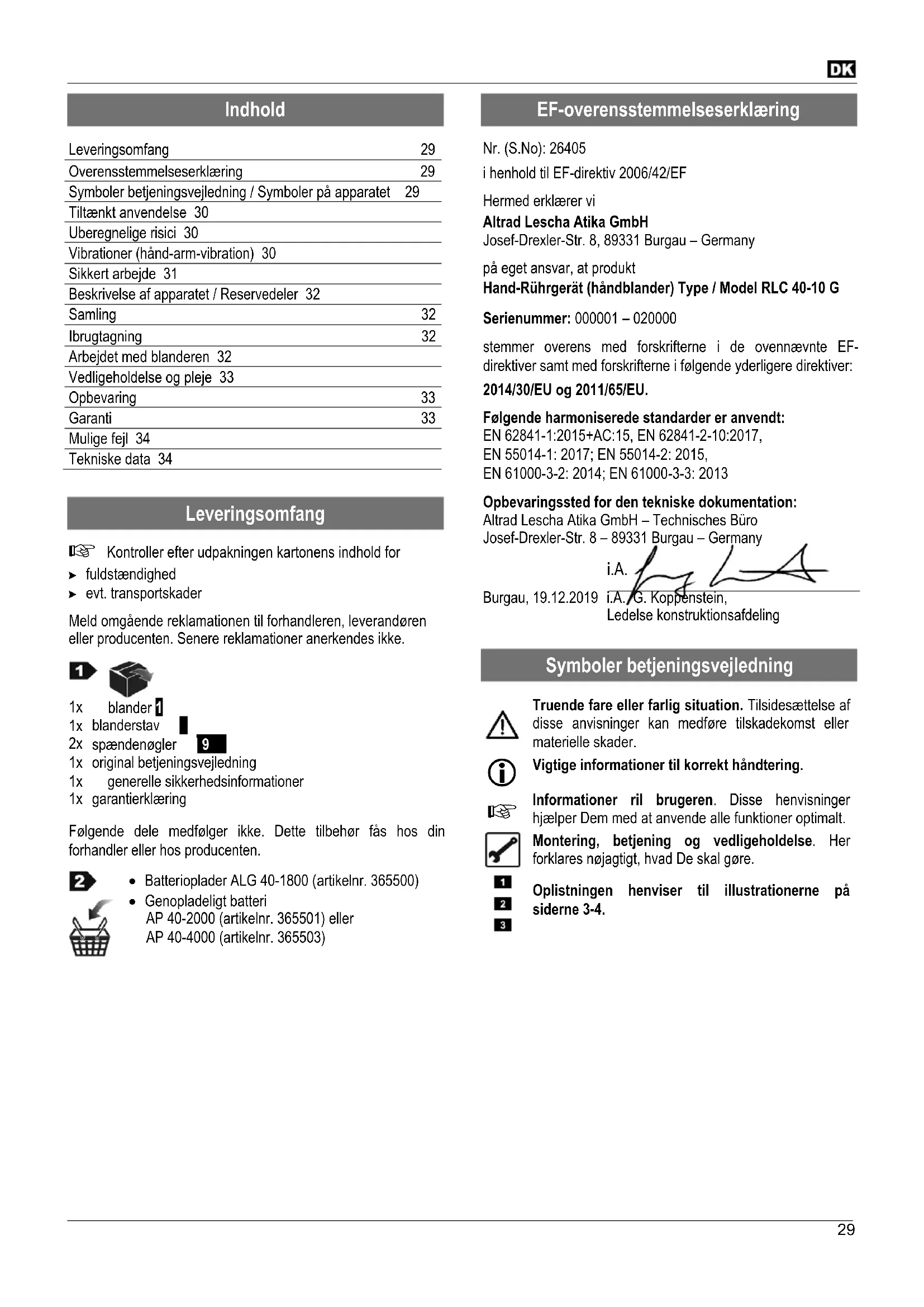

BRUGSANVISNING RLC 4010 G ATIKA

Leveringsomfang	29
Overensstemmelseserklæring	29
Symboler betjeningsvejledning / Symboler på apparatet	29
Tiltænkt anvendelse 30
Uberegnelige risici 30
Vibrationer (hånd-arm-vibration) 30
Sikkert arbejde 31
Beskrivelse af apparatet / Reservedeler 32
Samling	32
Ibrugtagning	32
Arbejdet med blanderen 32
Vedligeholdelse og pleje 33
Opbevaring	33
Garanti	33
Mulige fejl 34
Tekniske data 34

Leveringsomfang

Kontroller efter udpakningen kartonens indhold for

▶ fuldstændighed
▶ evt. transportskader

Meld omgående reklamationen til forhandleren, leverandøren eller producenten. Senere reklamationer anerkendes ikke.

1x blander 1

1x blanderstav
2x spændenøgler
1x original betjeningsvejledning
1x generelle sikkerhedsinformationer
1x garantierklæring

i henhold til EF-direktiv 2006/42/EF

Hermed erklærer vi

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau – Germany

på eget ansvar, at produkt

stemmer overens med forskrifterne i de ovennævnte EF-direktiver samt med forskrifterne i følgende yderligere direktiver:

2014/30/EU og 2011/65/EU.

Følgende harmoniserede standarder er anvendt:

EN 62841-1:2015+AC:15, EN 62841-2-10:2017,

EN 55014-1: 2017; EN 55014-2: 2015,

EN 61000-3-2: 2014; EN 61000-3-3: 2013

Opbevaringssted for den tekniske dokumentation:

Ledelse konstruktionsafdeling

Symboler betjeningsvejledning

Truende fare eller farlig situation. Tilsidesættelse af disse anvisninger kan medføre tilskadekomst eller materielle skader.

Vigtige informationer til korrekt håndtering.

Informationer ril brugeren. Disse henvisninger hjælper Dem med at anvende alle funktioner optimalt.

Montering, betjening og vedligeholdelse. Her forklares nøjagtigt, hvad De skal gøre.

Oplistningen henviser til illustrationerne på siderne 3-4.

Symboler på apparatet

Indprent dig betydningen, så du kan betjene apparatet sikkert og kan beskytte dig selv og andre mod mulige kvæstelser

	Læs betjeningsvejledningen indenibrugtagningen og følge sikkerhedsvejledningen.
	Anvend øjen-og høreværn.		Bær støvmaske.
	Brugarbejdshandsker.		Skal beskyttesmod fugt.
	Tag batteriet ud⇒ før påbegyndelse af enhver form for arbejdepå apparatet (rensning, service, reparation osv.)⇒ ved afbrydelse af arbejdet, transport og opbevaring.
1	Omdrejningstalregulering (trinløst indstillelig)MIN = 580 min-1
6	MAX = 940 min-1
	Produktet overholder de for produktet specifikt gældende EU-direktiver
	Beskyttelsesklasse II
	Elektriske apparater må ikke bortskaffes med dagrenovationen. Apparater, tilbehør og emballagen skal tilføres en miljøvenlig genanvendelse.I henhold til EU-direktivet 2012/19/EU om brugt elektronisk materiel skal brugte elektroniske apparater, der ikke længere kan bruges, indsamles separat til miljørigtig genbrug.

Tiltænkt anvendelse

• Blanderen er beregnet til blanding af mørtel, lim, gips, pudsmørtel, fugemateriale, spartelmasse og overflade-masser.
• Kun de rørstave, der er beregnet til apparatet, med en diameter på maks. 115 mm (RLC 40-10 G) må anvendes.

• Apparatet må ikke anvendes:

• som boremaskine eller som drivenhed for andre enheder.

• til polering, slibning, skærpning, gravering med tilsvarende påsat værktøj.

Enhver brug herudover, især blanding af brændbare

eller eksplosionsfarlige stoffer (⚠ brand- og eksplosionsfare) samt anvendelse til bearbejdning af fødevarer gælder som ikke formålstjenligt.. Producenten hæfter ikke for skader, der resulterer af en sådan anvendelse.

→ risikoen påhviler brugeren alene.

• Til den korrekte anvendelse hører også opfyldelse af de af producenten foreskrevne drifts-, vedligeholdelses- og reparationsbetingelser samt efterkommelse af sikkerhedsanvisningerne i vejledningen.
• De for driften gældende relevante arbejdssikkerhedsforskrifter, samt die øvrige almengyldige arbejdsmedicinske og sikkerhedstekniske regler skal overholdes.
• Egenmægtige forandringer på apparatet udelukker producentens ansvar for deraf resulterende skader.
• Apparatet må kun klargøres, anvendes og vedligeholdes af personer, der er erfaren i brug af udstyret og som kender farene. Reparationsarbejde må kun udføres af os eller af kundeservicecentre, som vi har udpeget.

Uberegnelige risici

⚠️ Også ved korrekt anvendelse kan der endnu bestå uberegnelige risici - på trods af overholdelse af alle gældende sikkerhedsbestemmelser - på grund af konstruktionen til anvendelsesformålet.

Uberegnelige risici kan minimeres, när både "Sikkerhedsvejledning" og "Tiltænkt anvendelse" samt betjeningsvejledningen iagttages.

Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader.

• En ignorering eller tilsidesættelse af sikkerhedsforanstaltninger kan medføre en kvæstelse af operatøren eller materielle skader.
• Kontakt med en roterende røreaksel (6) (klemningsfare)
• Kontakt med den roterende blanderstav (snitsår)
• Fare på grund af strøm ved brug af ukorrekte eltilslutningskabler.
• Berøring af spændingsførende dele ved åbnede elektriske komponenter.
• Høreskader ved længere varende arbejde uden høreværn.

Desuden kan der være ikke åbenlyse uberegnelige risici på trods af alle trufne forholdsregler.

Vibrationer

(hand-arm-vibrationer)

RLC 40-10 G: 5,56 m/s ^2 ; K = 1,5 m/s ^2

Advarsel:

Den realt tilstedeværende vibrationsemissionsværdi under brug af maskinen kan afvige fra hhv. den i betjeningsvejledningen eller af producenten angivne værdi.

• benyttes maksinen korrekt
• bearbejdes den korrekte materialetype.
• er maskinens tilstand i orden
• er blanderstavenes tilstand i orden og er den korrekte blanderstav monteret.
• er holdegrebene og evt. ekstra vibrationsgreb monteret og fast forbundet med maskinen

Hvis der opstår en ubehagelig fornemmelse eller misfarvning af huden på hænderne under brug af maskinen, skal arbejdet standses straks. Husk tilstrækkelige arbejdspauser. Når der ikke holdes tilstrækkelige arbejdspauser, kan der opstå et armhånd-vibrationssyndrom.

Belastningsgraden i relation til arbejdet eller maskinens anvendelse bør vurderes og der skal holdes tilsvarende arbejdspauser. På denne måde kan belastningsgraden under hele arbejdstiden reduceres væsentligt. Minimer risikoen pga. vibrationer. Vedligehold maskinen i henhold til henvisningerne i denne betjeningsvejledning.

Undgå at bruge maskinen ved temperaturer under t=10°C.

Opstil en arbejdsplan, der begrænser vibrationsbelastningen.

Sikkert arbejde

Giv sikkerhedsvejledningen videre til alle personer, som arbejder med skæremaskinen.
Børn og unge under 16 år samt personer, der ikke er fortrolig med vejledningen må ikke betjene apparatet.
i Opbevar denne sikkerhedsvejledning omhyggeligt.
i Følg vedlagte „Generelle sikkerhedshenvisninger“.

• Brug ikke apparatet til andre formål end dem, det er beregnet til (se "Tiltænkt anvendelse" og "Arbejdet med blanderen").
• ⚫ement og tilsætninger må ikke berøres, indändes (støvudvikling) eller indtages. Ved fyldning og tømning af blanderbeholderen bør der bæres personligt sikkerhedsudstyr (handsker, sikkerhedsbriller, støvmaske).
• Tillad aldrig at andre personer, især børn, berører værktøjet eller kablet.
• Stop maskinen når der er andre personer, især børn, og dyr i nærheden og når du flytter til et andet arbejdsområde.
• Brugeren er ansvarlig over for tredjemænd i apparatets arbejdsområde.
• Brug aldrig blanderen, när der er uvedkommende tilstede.
• Brugeren er ansvarlig for ulykker eller farer, der opstår over for tredje personer eller deres ejendele.
  ■ Efterlad aldrig apparatet uden opsyn.
• Apparatet må kun anvendes med komplette og korrekt anbragt sikkerhedsudstyr, og der må ikke ændres noget på apparatet, som kan påvirke sikkerheden.

• Apparatet eller dele af apparatet må ikke ændres.
  ■ Sluk for maskinen og tag batteriet ud:

• reparationsarbejde

• vedligeholdelses- og rengøringsarbejde
• afhjælpning af fejl
• det kontrolleres om tilslutningsledninger er filtret sammen eller beskadiget
• Transport:
• när apparatet efterlades (også ved kortvarige afbrydelser)
• usædvanlige lyde eller rystelser

■ Din blander bør plejes omhyggeligt:

• Sørg for at luftåbningerne er rene.
• Hold håndtagene frie for olie og fedt. Overhold vedligeholdelsesforskrifter.

- Kontroller saven for eventuelle beskadigelser:

• Inden yderligere brug af maskinen skal beskyttelsesudstyret undersøges nøje med henblik på korrekt og formålstjenlig funktion.
• Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede. Samtlige dele skal være rigtigt monterede og alle betingelser være opfyldt for at sikre upåklagelig drift.
• Beskadigede beskyttelsesanordninger og dele skal repareres ordentligt af et autoriseret værksted eller udskiftes, såfremt intet andet er angivet i bruger-vejledningen.
• Beskadigede eller ulæselige sikkerhedsmærkater skal udskiftes.

- Opbevar ikke anvendte apparater på et tørt, aflåst sted uden for børns rækkevidde.

Sikkerhedshenvisninger til blandere

a) Hold el-værktøjet fast med begge hænder på de dertil beregnede håndtag. Når du mister kontrollen, er der fare for kvæstelser.
b) For at forebygge eksplosionsfarlig atmosfære, skal der sørges for en tilstrækkelig ventilation, hvis der blandes brændbare stoffer. Opstående dampe kan indåndes eller antændes af de gnister, der dannes ved el-værktøjer.
c) Der må ikke blandes fødevarer. El-værktøjer og de tilhørende redskaber er ikke beregnet til forarbejdning af fødevarer.
d) Hold strømledningen på afstand fra arbejdsområdet. Strømledningen kan blive fanget i blanderen.
e) Sørg for at blandebeholderen står stabilt og sikkert. En beholder, der ikke er sikret korrekt, kan pludseligt bevæge sig..
f) Sørg for, at der ikke sprøjtes væske mod elværktøjets kabinet. Væske, der er trængt ind i el-værktøjet, kan mdføre skader eller elektrisk stød.
g) Følg instruktioner og sikkerhedsanvisninger for det materiale, der skal blandes. Det materiale, der skal blandes, kan være sundhedsfarligt.
h) Hvis el-værktøjet falder ned i det materiale, der skal blandes, trækkes strømstikket straks, og få el-værktøjet testet af autoriseret fagpersonale. Kontakt med beholderens indre, mens elværktøjet stadig er forbundet med stikdåsen, kan medføre elektrisk stød.
i) Kom ikke hænderne ind i blandingsbeholderen under blandingsprocessen og kom ingen genstande ned i. En kontakt ned piskeriset kan medføre alvorlige kvæstelser.
j) Lad elværktøjet kun starte og stoppe i blandebeholderen. Piskeriset kan ukontrolleret slynges omkring eller blive bøjet.

① Du kan finde yderligere sikkerhedsanvisninger i den vedlagte brochure "Generel sikkerhedsvejledning for batteridrevne værktøjer".

1 Beskrivelse af apparatet / Reservedeler

Pos	Betegnelse Bestillings-nr.
1	blander
2	modsat blander kpl.a) mørtelblanderb) skiveblander	372707∅ 115 mm∅ 95 mm
3	TIL - /FRA - kontakt
4	startspærre
5	omdrejningstalregulering
6	blanderaksel
7	håndtag
8	spændenøgle – str. 26 372700
9	spændenøgle – str. 24 372699
10	Sikkerhedsmærkat
11	Oplader 1,8 A 2	365500
12	Batteri 2,0,Ah 2	365501
13	Akku 4,0 Ah 2	365503

Samling

Montering røreblander

3 Skru røreblanderen (2) fast i røreakselen (6). lås røreblanderen med spændenøglerne (12/13).

Ibrugtagning

Anvend ikke apparatet, før du har læst betjeningsvejledningen, iagttaget de angivne henvisninger og monteret apparatet som beskrevet.

Igangsætning

Batteri

2 Li-ion-batterierne AP 40-4000 (artikelnr. 365503) eller AP 40-2000 (artikelnr. 365501) samt opladeren ALG 40-1800 (artikelnr. 365500) følger ikke med leverancen og skal købes separat.

Brug kun et originalt batteri og den originale oplader.

Du kan finde flere informationer om batterierne og opladeren i de pågældende "Brugsanvisninger".

Tænd/sluk

Benyt intet apparat, hvor kontakten ikke tænde eller slukke. Beskadigede kontakter skal omgående repareres eller udskiftes af kundeservice.

Tilkobling

4 Tænd-/slukkontakten sidder i håndtaget. Tryk først på startspærren (4), hold den nede, og aktivér tænd-/slukkontakten (3).

Frakobling:

Dette apparat har ingen permanentfunktion.

For at beskytte batterierne slukker apparatet automatisk, når batteriets opladningsstatus er lav eller maskinen er overbelastet. Fortsæt under ingen omstændigheder med at trykke på tænd-/slukknappen, da det kan beskadige batteriet.

Oplad li-ion-batteriet (→brugsanvisningen "Batteri").

Arbejdet med blanderen

Henvisninger til blanderens brug

Husk inden arbejdsstart

▶ "Sikkerhedsvejledning"
▶ nedenstående supplerende arbejdsvejledning.

- Hold blanderen med begge hænder under blandingen.

• ⚠ Grib ikke fat i den roterende blanderstav (roterende værktøj.)
• i Undgå sprøjt! Arbejd med lavt omdrejningstal, när blanderern dykkes ned eller tages ud af blandingen.
• Brug kun de blanderstave, der anbefales af producenten. Overhold maks. diameter: ∅ 115 mm – RLC 40-10 G.
  Den medfølgende røreblander er egnet til blandingsmaterialer med tyndtflydende, sej il tung konsistens, f. eks. maling, lak, spartelmasse, cement, puds, kalk, beton, gulvmasse etc.,
• ∅g omrdrejningstallet under blandingen. Bevæg blanderstaven så længe gennem blandingen, til den er helt ensartet blandet. Følg producenternes forarbejdningsforskrifter.
• ⚠ Kør ikke med lav omdrejningstal i lang tid. Dette ville medføre en overbelastning af motoren, da denne ikke køles tilstrækkeligt.

Vedligeholdelse og pleje

Før enhver form for vedligeholdelse eller rengøring: sluk for apparatet vent indtil apparatet står stille tag batteriet ud

Der må kun anvendes originale dele. Andre dele kan medføre uforudsete skader og kvæstelser.

Alle øvrige reparationsarbejder må kun udføres af producenten eller dennes kundeservice.

Maskiner skal opbevares uden for børns rækkevidde.

Bemærk følgende for at opretholde apparatets funktion.

■ hold luftslidserne frie og rene
- Fjern støv og snavs med en klud eller en ren børste.
- Maskinen må ikke renses under rindende vand eller vha. trykspuler.
- Brug ingen opløsningsmidler (benzin, alkohol) til rensning af plastdelene, da disse kan beskadige kunststoffet.

■ Rengør blanderstaven.

⚠ For din egen sikkerheds skyld bør blanderstaven kontrolleres for skader med jævne mellemrum. En beskadiget blanderstav bør udskiftes omgående.

⚠ Kontroller jævnligt blanderakselen. En blander, hvis blanderaksel er beskadiget, må ikke længere bruges. Få blanderen repareretarf kundeservice.

Udskiftning af kulbørster

Hvis kultbørsterne har nået minimumslængen, frakobles blanderen automatisk. Eventuelt kan der kort før minimumslængden er nået kan der opstå en øget gnistdannelse.

Få kulbørsterne udskiftet af et autoriseret værksted eller af vores kundeservice.

Opbevaring

tag batteriet ud

• Opbevar ikke anvendte apparater på et tørt, aflåst sted uden for børns rækkevidde.
• Bemærk følgende inden længere tids opbevaring for at forlænge maskinens levetid og sikre en let betjening:

→ tag batteriet ud
Gennemfør en grundig rengøring.

Du kan finde flere informationer om batterierne og opladeren i de pågældende "Brugsanvisninger".

Garanti

Se venligst vedlagte garantierklæring.

Mulige fejl

Inden hver afhjælpning af fejl

— sluk for apparatet
- vent indtil apparatet står stille
- tag batteriet ud

Hver gang en fejl er udbedret, skal alt sikkerhedsudstyr tages i brug igen og kontrolleres.

Problem	Mulige årsager	Afhjælpning
Motoren starter ikke	⇒ Li-batteriet er brugt op⇒ Li-batteriet er ikke sat rigtigt i⇒ Li-batteriet er for koldt/varmt⇒ Li-ion-batteriet, motoren eller afbryderen er defekt	⇒ Oplad batteriet⇒ Kontrollér, om det kan høres, at li-batteriet går i hak⇒ Lad li-batteriet varme op/køle af⇒ Få batteriet, motoren eller afbryderen kontrolleret/repareret af en autoriseret elektriker eller vores kundeservice, eller få det/den udskiftet med originale reservedele.)
Usædvanlige rystelser	⇒ blanderstav defekt⇒ blanderaksel defekt⇒ forkert blandingsmateriale	⇒ udskift banderstaven⇒ for at afhjælpe problemet kontakt producenten eller en autoriseret forhandler⇒ forkert forarbejdning. følg producenternes forarbejdningsforskrifter.
Maskinen starter, men blokerer ved lav belastning og frakobler evt. automatisk.	⇒ Ekstern/intern løs forbindelse⇒ Tænd-/sluk-kontakt defekt	⇒ kontakt kundeservice
Effekten for hver batteriopladning er for svag	⇒ Batteriet er ikke ladet helt op⇒ Batteriet har overskredet sin levetid	⇒ Oplad li-ion-batteriet (se afsnittet "Opladning af batteriet")⇒ Udskift batteriet

Tekniske data

Type / Model RLC 40-10 G
Produktionsår se sidste side
Egnet til batteritype Li-Ion 36 V
Egnet til batterikapacitet 2000 mAh eller 4000 mAh
Omdrejningstal (modsat kørende) n_0 med omdrejningstalregulering	Mørtelblander: 580 - 940 min ^-1 (højredrejende)Skiveblander: 360 - 610 min ^-1 (venstredejende)
Blanderstav-∅ (Mørtelblander/skiveblander)	115 mm / 95 mm
Blanderstavholder M18
Blanderstavlængde	ca. 570 mm
Blande volumen ca. 40 Liter
Vægt ca. 5,0 kg
Hånd-arm-vibrationer ved betjeningshåndtag a_h Måleusikkerhedsfaktor K	5,56 m/s ^2 1,5 m/s ^2
Målt støjniveau L_WA Måleusikkerhedsfaktor K_WA	96 dB (A)3,0 dB (A)
Lydtryksniveau L_PA Måleusikkerhedsfaktor K_PA	85 dB (A)3,0 dB (A)

Der tages forbehold för tekniske ændringer!

Contenuto
