RLC 4010 G - Mescolatore di vernice ATIKA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Miscelatore per vernici (agitatore portatile)
Marca	ATIKA
Modello	RLC 4010 G
Alimentazione	Batteria Li-ion 36 V (venduta separatamente)
Capacità batteria compatibili	2000 mAh (AP 40-2000) o 4000 mAh (AP 40-4000)
Diametro frusta (malta)	115 mm
Diametro frusta (dischi)	95 mm
Lunghezza frusta	Circa 570 mm
Volume di miscelazione max.	Circa 40 litri
Peso	Circa 5,0 kg
Velocità di rotazione (frusta malta)	580 - 940 min⁻¹ (rotazione a destra)
Velocità di rotazione (frusta dischi)	360 - 610 min⁻¹ (rotazione a sinistra)
Livello di potenza sonora (LWA)	96 dB(A) (K=3 dB)
Livello di pressione sonora (LPA)	85 dB(A) (K=3 dB)
Vibrazioni (mano-braccio)	5,56 m/s² (K=1,5 m/s²)
Funzioni principali	Miscelazione di materiali da costruzione liquidi o in polvere: vernici, malte, colle, gessi, intonaci, stucchi. Velocità regolabile in continuo (6 livelli).
Manutenzione e pulizia	Pulire con un panno o una spazzola morbida. Non utilizzare acqua corrente né solventi. Verificare il serraggio delle maniglie. Far sostituire le spazzole di carbone usurate dal servizio di assistenza.
Sicurezza	Indossare occhiali, cuffie antirumore e maschera antipolvere. Leggere il manuale e le istruzioni di sicurezza. Rimuovere la batteria prima di qualsiasi intervento. Non miscelare alimenti né sostanze combustibili.
Ricambi e riparabilità	Fruste (malta e dischi), chiavi di serraggio, accumulatori e caricabatterie disponibili come accessori. Riparazioni da parte del produttore o del servizio assistenza autorizzato. Carbone sostituibile.
Garanzia	Consultare la dichiarazione di garanzia allegata.

Domande frequenti - RLC 4010 G ATIKA

Quali tipi di materiali posso miscelare con l'ATIKA RLC 4010 G?

Questo agitatore è progettato per miscelare materiali da costruzione liquidi o in polvere come vernici, pitture, malte, colle, gessi, intonaci, stucchi e sottofondi. Non utilizzare per alimenti o sostanze esplosive.

Come regolare la velocità di rotazione?

La velocità si regola in continuo tramite la manopola di regolazione (5) situata sulla macchina. Il livello 1 corrisponde alla velocità minima (580 min⁻¹ per la frusta per malta) e il livello 6 alla velocità massima (940 min⁻¹). Si consiglia di iniziare a bassa velocità.

Quali batterie sono compatibili con questo miscelatore?

Il RLC 4010 G funziona con batterie Li-ion 36 V originali ATIKA: modello AP 40-2000 (2000 mAh, rif. 365501) o AP 40-4000 (4000 mAh, rif. 365503). La batteria e il caricabatterie (ALG 40-1800) sono venduti separatamente.

Come pulire l'agitatore dopo l'uso?

Asciugare le fessure di ventilazione e le superfici con un panno o una spazzola morbida. Non utilizzare mai acqua corrente, idropulitrici né solventi come benzina o alcol. Pulire la frusta separatamente. Rimuovere sempre la batteria prima della pulizia.

Posso usare l'apparecchio per miscelare alimenti?

No, questo utensile non è progettato per il trattamento di alimenti. Il suo utilizzo è strettamente riservato a materiali da costruzione non commestibili.

Quali sono le precauzioni di sicurezza essenziali?

Indossare occhiali protettivi, cuffie antirumore e maschera antipolvere. Tenere saldamente l'apparecchio con entrambe le mani. Assicurarsi che il contenitore sia stabile. Non mettere le mani nel contenitore durante il funzionamento. Rimuovere la batteria durante qualsiasi intervento di manutenzione.

Come sostituire le spazzole di carbone?

Le spazzole di carbone devono essere controllate regolarmente. Quando sono usurate, l'apparecchio si arresta automaticamente. Farle sostituire solo da un'officina autorizzata o dal servizio clienti ATIKA.

Qual è il diametro massimo della frusta?

Il diametro massimo consentito per la frusta è di 115 mm per la frusta per malta e 95 mm per la frusta a dischi. Utilizzare esclusivamente le fruste raccomandate dal fabbricante.

Come conservare l'apparecchio quando non viene utilizzato?

Rimuovere la batteria, pulire accuratamente l'apparecchio e riporlo in un luogo asciutto, chiuso a chiave e fuori dalla portata dei bambini. Prima di un lungo periodo di conservazione, eseguire una pulizia approfondita.

Cosa fare se l'apparecchio non si avvia?

Verificare che la batteria sia carica e innestata correttamente. Se la batteria è troppo fredda o troppo calda, attendere che raggiunga una temperatura normale. Se il problema persiste, contattare il servizio assistenza per verificare il motore o l'interruttore.

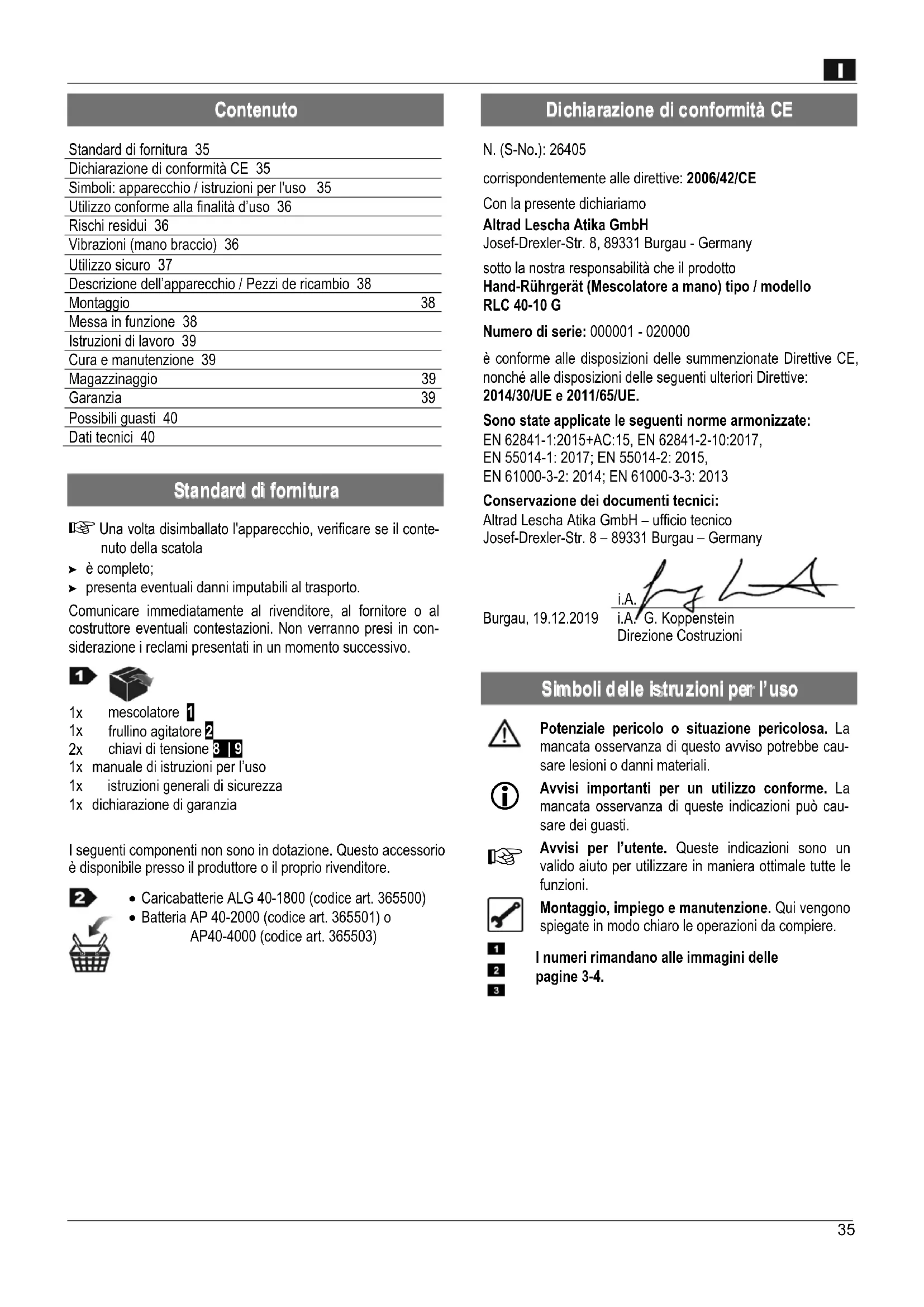

MANUALE UTENTE RLC 4010 G ATIKA

Istruzioni originali

Standard di fornitura 35

Dichiarazione di conformità CE 35

Simboli: apparecchio / istruzioni per l'uso 35

Utilizzo conforme alla finalità d'uso 36

Rischi residui 36

Vibrazioni (mano braccio) 36

Utilizzo sicuro 37

Descrizione dell'apparecchio / Pezzi de ricambio 38

Montaggio 38

Messa in funzione 38

Istruzioni di lavoro 39

Cura e manutenzione 39

Magazzinaggio 39

Garanzia 39

Possibili guasti 40

Dati tecnici 40

Standard di fornitura

Una volta disimballato l'apparecchio, verificare se il contenuto della scatola

▶ è completo;
- presenta eventuali danni imputabili al trasporto.

Comunicare immediatamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

1x mescolatore 1
1x frullino agitatore 2
2x chiavi di tensione 8 | 9
1x manuale di istruzioni per l'uso
1x istruzioni generali di sicurezza
1x dichiarazione di garanzia

I seguenti componenti non sono in dotazione. Questo accessorio è disponibile presso il produttore o il proprio rivenditore.

• Caricabatterie ALG 40-1800 (codice art. 365500)
- Batteria AP 40-2000 (codice art. 365501) o

AP40-4000 (codice art. 365503)

Dichiarazione di conformità CE

N. (S-No.): 26405

corrispondentemente alle direttive: 2006/42/CE

Con la presente dichiariamo

Altrad Lescha Atika GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

sotto la nostra responsabilità che il prodotto

Hand-Rührgerät (Mescolatore a mano) tipo / modello

RLC 40-10 G

Numero di serie: 000001 - 020000

è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive:

2014/30/UE e 2011/65/UE.

Sono state applicate le seguenti norme armonizzate:

EN 62841-1:2015+AC:15, EN 62841-2-10:2017,

EN 55014-1: 2017; EN 55014-2: 2015,

EN 61000-3-2: 2014; EN 61000-3-3: 2013

Conservazione dei documenti tecnici:

Altrad Lescha Atika GmbH – ufficio tecnico

Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A. f A

Burgau, 19.12.2019

i.A. G. Koppenstein

Direzione Costruzioni

Simboli delle istruzioni per l'uso

Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.

Avvisi importanti per un utilizzo conforme. La mancata osservanza di queste indicazioni può causare dei guasti.

Avvisi per l'utente. Queste indicazioni sono un valido aiuto per utilizzare in maniera ottimale tutte le funzioni.

Montaggio, impiego e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

I numeri rimandano alle immagini delle pagine 3-4.

Simboli presenti sull'apparecchio

Memorizzare il significato dei simboli per utilizzare l'apparecchio con maggiore sicurezza e proteggere se stessi e gli altri da possibili lesioni.

	Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l'uso e nelle norme di sicurezza.
	Indossare occhiali e cuffie di protezione		Indossare una protezione anti-polvere.
	Indossare guanti di protezione!		Proteggere dall'umidità.
	Estrarre la batteria⇒ prima di qualsiasi intervento sul dispositivo (pulizia, manutenzione, riparazione ecc.).⇒ in caso di interruzioni delle operazioni, trasporto e stoccaggio.
1	Regolazione del numero di giri (regolabile in continuazione)MIN = 580 min-1
6	MAX = 940 min-1
	Il prodotto corrisponde alle direttive europee vigenti per prodotti analoghi.
	Macchina di classe di protezione II (isolamento di protezione).
	Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.Ai sensi della Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Utilizzo conforme alla finalità d'uso

• Il mescolatore può essere impiegato in lavori domestici per mescolare materiali liquidi e in polvere come: vernici, malta, sostanze adesive, gesso, materiali per la ripassatura dei giunti, stucco, materiale per rivestimenti.
• Per l'apparecchio devono essere utilizzati solo determinati frullini agitatori del diametro massimo di 115 mm (RLC 40-10 G).
  • L'apparecchio non deve essere utilizzato:

- come trapano o come azionamento per altri apparecchi - per lucidare, rettificare, affilare, incidere con apposit adattatori

- STOP Qualsiasi altro impiego, in particolare la miscelazione di materiali infiammabili o esplosivi (⚠ pericolo di incendio e di esplosione) oppure l'impiego nel settore alimentare, è da considerarsi non conforme. Il fabbricante non è respon-

sabile di nessun tipo di danno conseguente all'impiego non conforme alla destinazione d'uso

→ il rischio è esclusivamente dell'utente

• Per utilizzo conforme alla finalità d'uso si intende anche l'osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni per l'uso.
• Il costruttore declina inoltre ogni responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche al mescolatore apportate in proprio dall'utente.
• L'apparecchio deve essere preparato, utilizzato e sottoposto a manutenzione solo da persone che abbiano acquisito familiarità con esso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.

Risch i residui

Anche in caso di utilizzo conforme e nonostante l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere dei rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando l'apparecchio in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

• Le misure di sicurezza ignore o non prese in considerazione per distrazione, possono causare, durante l'impiego dell'apparecchio, delle lesioni oppure dei danni materiali.
• Contatto con l'albero agitatore in rotazione (6) (pericolo di schiacciamento)
• Accesso al frullino agitatore in rotazione (pericolo di taglio)
• Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma.
• Contatto con parti sotto tensione in caso di componenti elettrici aperti.
• Danni all'udito in caso di lavori di lunga durata senza apposite protezioni.

Nonostante tutte le contromisure adottate, potrebbero comunque venirsi a creare dei chiari rischi residui.

Vibrazioni Vibrazioni (mano-braccio)

RLC 40-10 G: 5,56 m/s²; K = 1,5 m/s²

Avvertenza:

Il valore di emissione di vibrazioni effettivo durante l'utilizzo della macchina può differire da quello indicato nelle istruzioni per l'uso o dal produttore. Ciò può dipendere dai seguenti fattori che occorre tenere in considerazione prima e durante l'utilizzo della macchina:

• il corretto utilizzo della macchina;
• il corretto taglio o la corretta lavorazione del materiale;

• le corrette condizioni d'uso della macchina;

• lo stato regolare o il montaggio corretto del frullino agitatore;

• il corretto fissaggio delle maniglie e delle eventuali maniglie anti-vibrazione al corpo della macchina.

In caso di sensazione spiacevole o cambiamenti del colore cutaneo nella mano durante l'utilizzo della macchina, interrompere immediatamente il lavoro. Effettuare sufficienti pause. In caso di mancato rispetto delle pause si rischia di contrarre la sindrome da vibrazione mano-braccio.

Si raccomanda di effettuare una stima del livello di esposizione in rapporto al tipo di lavoro e all'utilizzo della macchina e di interporre adeguati intervalli di riposo. In questo modo è possibile ridurre sensibilmente il livello di esposizione durante l'intero orario di lavoro. Minimizzare il rischio provocato dalle vibrazioni. Aver cura della macchina seguendo le indicazioni fornite nelle istruzioni per l'uso.

Evitare l'utilizzo della macchina a una temperatura minore o uguale a 10°C. Concepire un piano di lavoro che permetta di ridurre l'esposizione alle vibrazioni.

Utilizzo sicuro

Consegnare le norme di sicurezza a tutte le persone chiamate ad operare con la macchina.
i I bambini e le persone di età inferiore ai 16 anni, i quali non hanno letto le istruzioni per l'uso, non devono utilizzare l'apparecchio.
i Conservare le presenti norme di sicurezza in buono stato.
i Attenersi agli "Avvisi di sicurezza" allegati.

• Non utilizzare l'apparecchio per scopi diversi da quelli previsti (si veda Utilizzo conforme alla finalità d'uso e Utilizzo del mescolatore).
• Non toccare, inalare (sviluppo di polveri) né ingerire cemento o additivi. In caso di riempimento e svuotamento del recipiente di mescolatura usare indumenti protettivi (guanti, occhiali di protezione e maschera antipolvere).
• Tenere lontane altre persone e animali dall'area di lavoro. Non lasciare che altre persone, in particolare i bambini, tocchino l'utensile o il cavo.
• Interrompere l'utilizzo della macchina in prossimità di persone, soprattutto bambini o animali domestici, e quando si cambia area di lavoro.
• L'operatore è responsabile, nel campo di lavoro dell'apparecchio, nei confronti di terzi.
• L'utilizzatore è responsabile dei sinistri o pericoli che si verificano nei confronti di terze persone o delle relative proprietà.
• Non usare mai l'apparecchio quando nelle immediate vicinanze ci sono delle persone estranee ai lavori.
  ■ Non lasciare mai l'apparecchio incustodito.
• Mettere in funzione l'apparecchio solo con i dispositivi di protezione completi e correttamente montati; sulla macchina non modificare nulla che potrebbe compromettere la sicurezza.
• Non modificare l'apparecchio o parti di esso.
• Spegnere l'apparecchio e aspettare che la catena della sega si arresti; poi rimuovere la

batteria prima di:

• interventi di riparazione
• interventi di manutenzione e pulizia
• Eliminazione di anomalie
• Controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati;
• Trasporto
• Abbandono (anche per interruzioni di breve durata)
• Rumori e vibrazioni inconsuete.

- Utilizzare con cura il mescolatore:

• Assicurarsi che gli sfiati siano puliti.
• mantenere le maniglie asciutte e libere da olio e grasso. Attenersi alle norme di manutenzione.

- Controllare se la macchina presenta danneggiamenti:

• Prima di riutilizzare l'apparecchio, è necessario verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni.
• Controllare se le parti mobili funzionano in modo ottimale senza bloccarsi o se vi sono parti danneggiate. Per assicurare un funzionamento ottimale dell'apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste.
• Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, a meno che le istruzioni per l'uso non prevedano qualcosa di diverso.
• Sostituire le etichette di sicurezza danneggiate o illeggi-bili.

- Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini.

⚠️ Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei suoi centri di assistenza.
Utilizzare solo pezzi di ricambio originali. L'utilizzo di pezzi di ricambio diversi potrebbe causare incidenti per l'utente. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

Indicazioni di sicurezza per i mescolatori

a) Tenere l'utensile elettrico con entrambe le mani sulle apposite maniglie. Una perdita del controllo potrebbe causare lesioni.
b) In caso di miscelazione di materiali infiammabili, garantire una sufficiente aerazione per evitare che si formi un'atmosfera pericolosa. I vapori che si generano possono essere inalati o infiammati dalle scintille prodotte dagli utensili elettrici.
c) Non mescolare alimenti. Gli utensili elettrici e i relativi accessori non sono progettati per la lavorazione di prodotti alimentari.
d) Tenere il cavo di alimentazione lontano dall'area di lavoro. Il cavo di rete può rimanere impigliato nel frullino agitatore.
e) Assicurarsi che il recipiente di mescolatura sia fisso e ben stabile. Un recipiente fissato in modo scorretto può spostarsi inavvertitamente.

I

f) Fare attenzione che il liquido non schizzi sull'alloggiamento dell'utensile elettrico. L'eventuale presenza di liquido all'interno dell'utensile elettrico può provocare danni e scosse elettriche.
g) Osservare le istruzioni e le indicazioni di sicurezza relative al materiale da mescolare. Il materiale da mescolare può essere nocivo per la salute.
h) Se l'utensile elettrico dovesse cadere nel materiale da mescolare, staccare immediatamente la spina di alimentazione e far controllare l'utensile elettrico da una persona qualificata. Introdurre le mani nel recipiente con dentro l'utensile elettrico ancora collegato alla presa può causare una scossa elettrica.
i) Durante la mescolatura non inserire le mani all'interno del recipiente né introdurre altri oggetti. Un eventuale contatto con il frullino agitatore può provocare lesioni gravi.
j) Avviare e arrestare l'utensile elettrico solo quando è all'interno del recipiente di mescolatura. Il frullino agitatore potrebbe ruotare in maniera incontrollata o piegarsi.

Per ulteriori indicazioni di sicurezza, consultare l'opuscolo allegato "Indicazioni generali di sicurezza".

1

Descrizione dell'apparecchio/Pezzi di ricambio

Pos	Denominazione N. ordinazione
1	Mescolatore
2	Frullino agitatore controrotante compl.a) miscelatore per maltab) miscelatore a dischi	372707 115 mm 95 mm
3	Interruttore ON/OFF
4	Blocco dell'accensione
5	Regolazione del numero di giri
6	Albero agitatore
7	Maniglia
8	Chiave di tensione SW 26 372700
9	Chiave di tensione SW 24 372699
10	Adesivo di sicurezza
11	Caricabatterie 1,8 A 2	365500
12	Batteria 2,0 Ah 2	365501
13	Batteria 4,0 Ah 2	365503

Montaggio

Montaggio del miscelatore per malta

3 Avvitare il frullino agitatore (2) sull'albero agitatore (6). Bloccare il frullino agitatore con la vite a stella (8/9).

Messa in funzione

Non mettere in funzione l'apparecchio senza avere prima letto le presenti istruzioni per l'uso, avere osservato tutte le norme specificate e avere montato l'apparecchio nel modo descritto!

Batteria

Le batterie agli ioni di litio AP 40-4000 (N. articolo 365503) o AP 40-2000 (N. articolo 365501), nonché il

caricabatterie ALG 40-1800 (N. articolo 365500) non sono incluse in dotazione e devo essere acquistate separatamente.

Utilizzare solo batteria e caricabatterie originali.

Per ulteriori informazioni sulle batterie e sul caricabatterie, consultare le rispettive "Istruzioni per l'uso".

Inserimento della batteria

Inserire la batteria (12/13) nell'apparecchio.

Assicurarsi di inserire la batteria fino a sentire lo scatto in posizione.

Accensione / Spegnimento

Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Accensione

i Avviare la macchina con il numero di giri minimo (livello 1).
4 L'interruttore On-/Off si trova sull'impugnatura dell'appa recchio.

Premere prima di tutto il blocco dell'accensione (4), tenerlo premuto e azionare l'interruttore ON/OFF (3).

Spegnimento

L'apparecchio si spegne automaticamente non appena si rilascia l'interruttore.

① Il presente apparecchio non prevede la possibilità di funzionamento continuo.
In caso di livello di carica basso o di sovraccarico, l'apparecchio si spegne automaticamente per proteggere la batteria.

Onde evitare danni alla batteria, mai continuare ad azionare l'interruttore ON/OFF.

Caricare la batteria agli ioni di litio (→Istruzioni per l'uso "Batteria").

Regolazione del numero di giri

Questa versione consente di regolare il numero di giri del moto-re e, di conseguenza, il rendimento (livello 1 – 6).

È possibile regolare il numero di giri in continuo attraverso la regolazione del numero di giri (5).

• Livello 1 → Potenza min. = LENTO.

• Livello 6 → Potenza max. = VELOCE.

Istruzioni di lavoro

Istruzioni di utilizzo dell'agitatore

• Reggere saldamente l'apparecchio con due mani durante la mescolatura.
• toccare il frullino agitatore mentre è in rotazione (utensile rotante di mescolatura).
• Evitare gli spruzzi! Lavorare con basso numero di giri, quando il mescolatore viene immerso o estratto dalla miscela bituminosa.
• Utilizzare soltanto i frullini agitatori raccomandati dal produttore. Accertarsi del diametro massimo (∅ 115 mm - RLC 40-10 G.
• Il frullino agitatore in dotazione è adatto per i seguenti materiali con una consistenza fluida, elevata o viscosa: ad es. vernici, lacche, stucco, cemento, intonaco, calce, calcestruzzo, massetto cementizio, ecc.
• Aumentare il numero di giri durante la mescolatura. Guidare il mescolatore attraverso la miscela bituminosa finché non è completamente mescolata. Attenersi alle prescrizioni di lavorazione del produttore.
• Non lavorare in funzionamento continuo con un basso numero di giri. Ciò porta al sovraccarico / surriscaldamento del motore, non risultando sufficiente il raffreddamento.

Cura e manutenzione

Prima di ogni intervento di manuten- zione e pulizia

• Spegnere l'apparecchio
• Attendere l'arresto l'apparecchio
• Estrarre la batteria

Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare danni e lesioni imprevedibili.

Ogni intervento di riparazione diverso deve essere eseguito soltanto dal produttore o dal servizio di assistenza.

Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini.

Per garantire la funzionalità della apparecchio, prestare zione a quanto segue:

■ Lasciare libere e pulite le fessure di ventilazione.
- Rimuovere la polvere e le impurità con uno straccio o una spazzola morbida.

• Non pulire la macchina con acqua corrente o idropulitrici ad alta pressione.
• Non utilizzare solventi (benzina, alcool, ecc.) per le parti in plastica, in quanto possono danneggiarle.
  ■ Controllare che le maniglie siano ben salde
  ■ Pulire il frullino agitatore
  Il mescolatore è dotato di spazzole di carbone. In caso di usura far sostituire le spazzole di carbone dal centro di assistenza.

⚠ Per la propria sicurezza, controllare regolarmente che il frullino agitatore non sia danneggiato. Sostituire immediata- mente il frullino agitatore danneggiato.

⚠️ Controllare periodicamente l'albero agitatore. Un mescolatore con albero agitatore difettoso non deve più essere utilizzato. Far riparare l'apparecchio dal centro di assistenza.

Spazzole di carbone

Se le spazzole di carbone hanno raggiunto la lunghezza minima, il mescolatore si spegnerà automaticamente. Poco prima di raggiungere la lunghezza minima è possibile che si crei una maggiore quantità di scintille.

Far sostituire le spazzole di carbone da un'officina specializzata autorizzata o dal centro di assistenza.

Magazzinaggio

Estrarre la batteria.

■ Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini.
■ Prima di un periodo di conservazione di lunga durata presta-re attenzione a quanto segue per prolungare il ciclo di vita della apparecchio e garantire un facile azionamento della stessa:

→ Estrarre la batteria
→ Effettuare una pulizia di fondo.

Per ulteriori informazioni sulle batterie e sul caricabatterie, consultare le rispettive "Istruzioni per l'uso".

Gara nzia

Si prega di fare riferimento alla dichiarazione di garanzia allegata.

Possibili guasti

Prima di rimuovere qualsiasi guasto

• Spegnere l'apparecchio
• Attendere l'arresto del frullino agitatore
• Estrarre la batteria

Dopo la rimozione di qualsiasi guasto, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione.

Problema Possibile causa	Eliminazione
Il motore non entra in fun-zione	⇒ Batteria agli ioni di litio scarica⇒ Batteria agli ioni di litio non inserita correttamente⇒ Batteria agli ioni di litio troppo fredda/calda⇒ Batteria agli ioni di litio, motore o inter-ruttore difettosi⇒ Sacco di raccolta non fissato o fissato in maniera errata	⇒ Caricamento della batteria⇒ Verificare che la batteria agli ioni di litio sia inserita fino a sentire lo scatto in posizione⇒ Lasciar riscaldare/raffreddare la batteria agli ioni di litio⇒ Far controllare o far riparare da un elettricista autorizzato o dal servizio clienti il motore o l'interruttore, oppure farli sostituire con pezzi di ricambio originali).⇒ Fissare correttamente il sacco di raccolta
Vibrazioni inconsuete	⇒ Frullino difettoso⇒ Testa portapezzo difettosa⇒ Miscela errata	⇒ Sostituire il frullino⇒ Per la rimozione dei disturbi, rivolgersi al produtto-re oppure ad un'azienda da lui autorizzata⇒ Lavorazione errata. Attenersi alle prescrizioni di lavorazione del produttore.
L'apparecchio si avvia, ma si blocca con carico ridotto e si spegne automaticamente.	⇒ Contatto interno/esterno difettoso⇒ Interruttore di accensione/spegnimento difettoso	⇒ Rivolgersi al servizio assistenza
Potenza per carica di batte-ria troppo bassa	⇒ Batteria non del tutto carica⇒ Durata batteria superata	⇒ Caricamento della batteria (Sezione “Caricare la batteria”)⇒ Sostituire la batteria

Dati tecnici

Tipo / Modello RLC 40-10 G
Anno di costruzione vedere ultima pagina
Indicato per tipo di batteria Li-Ion 36 V
Indicato per capacità di batteria 2000 mAh o 4000 mAh
Numero di giri (controrotante) no(con regolazione del numero di giri)	Miscelatore per malta: 580 - 940 min ^-1 (senso orario)Miscelatore a dischi 360 - 610 min ^-1 (senso antiorario)
Frullino agitatore-∅ (Miscelatore per malta/ Miscelatore a dischi)	115 mm / 95 mm
Alloggiamento frullino	M18
Lunghezza frullino	ca. 570 mm
Volume della mescolatura ca. 40 Liter
Peso ca. 5,0 kg
Vibrazione mano-braccio sulla manopola anTolleranza K	5,56 m/s ^2 1,5 m/s ^2
Livello di potenza sonora LWA	96 dB (A)
Tolleranza KWA	3,0 dB (A)
Livello di pressione sonora LPA	85 dB (A)
Tolleranza KPA	3,0 dB (A)

Con riserva di apportare modifiche tecniche!

Inhoud
