NÁVOD NA OBSLUHU RLC 4010 G ATIKA

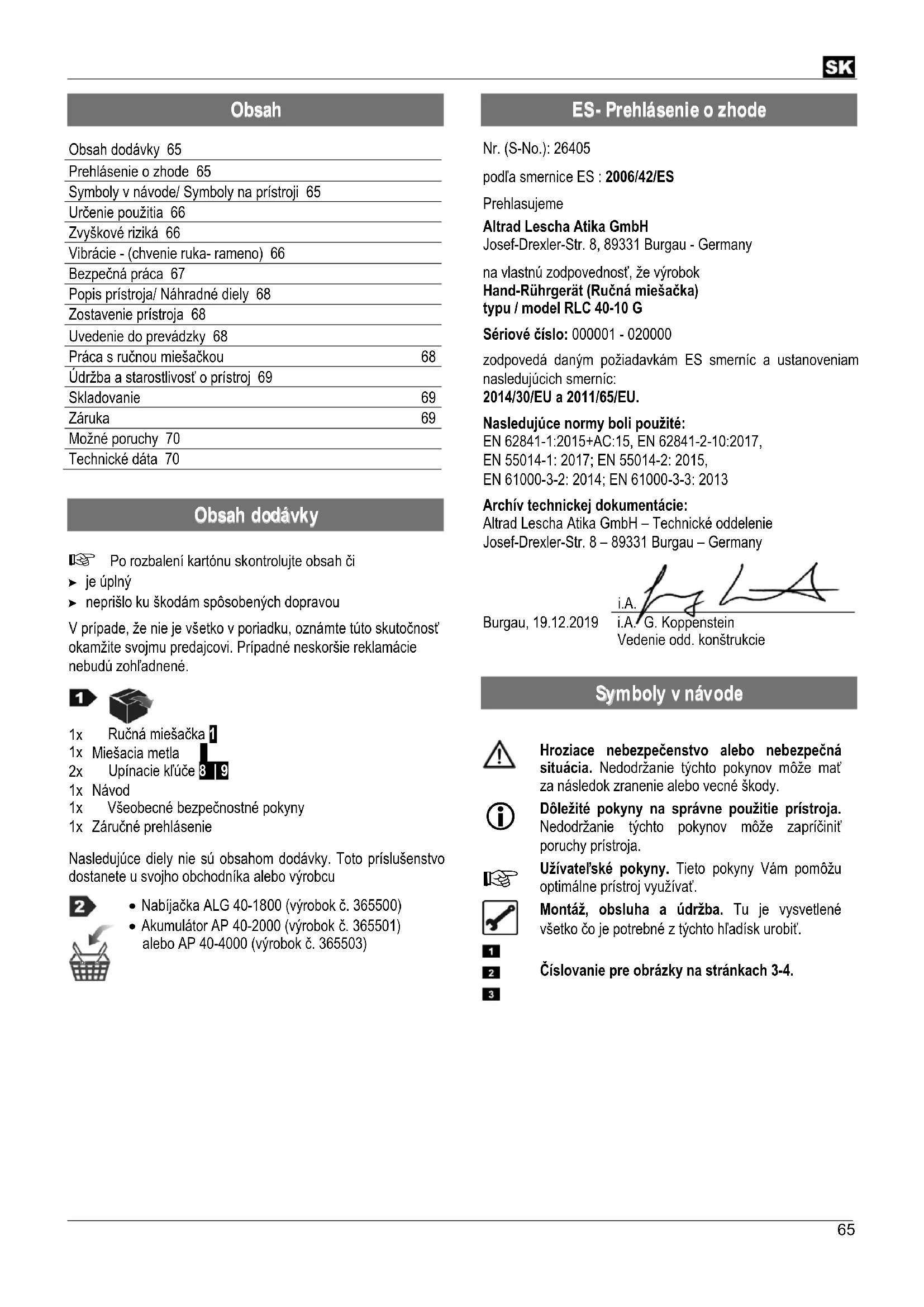

Obsah dodávky 65 Prehlásenie o zhode 65 Symboly v návode/ Symboly na prístroji 65 Určenie použitia 66 Zvyškové riziká 66 Vibrácie - (chvenie ruka- rameno) 66 Bezpečná práca 67 Popis prístroja/ Náhradné diely 68 Zostavenie prístroja 68 Uvedenie do prevádzky 68 Práca s ručnou miešačkou 68 Údržba a starostlivosť o prístroj 69 Skladovanie 69 Záruka 69 Možné poruchy 70 Technické dáta 70

Po rozbalení kartónu skontrolujte obsah či je úplný neprišlo ku škodám spôsobených dopravou V prípade, že nie je všetko v poriadku, oznámte túto skutočnosť okamžite svojmu predajcovi. Prípadné neskoršie reklamácie nebudú zohľadnené.

Záručné prehlásenie Nasledujúce diely nie sú obsahom dodávky. Toto príslušenstvo dostanete u svojho obchodníka alebo výrobcu

Nr. (S-No.): 26405 podľa smernice ES : 2006/42/ES Prehlasujeme Altrad Lescha Atika GmbH Josef-Drexler-Str. 8, 89331 Burgau - Germany na vlastnú zodpovednosť, že výrobok Hand-Rührgerät (Ručná miešačka) typu / model RLC 40-10 G Sériové číslo: 000001 - 020000 zodpovedá daným požiadavkám ES smerníc a ustanoveniam nasledujúcich smerníc: 2014/30/EU a 2011/65/EU. Nasledujúce normy boli použité: EN 62841-1:2015+AC:15, EN 62841-2-10:2017, EN 55014-1: 2017; EN 55014-2: 2015, EN 61000-3-2: 2014; EN 61000-3-3: 2013 Archív technickej dokumentácie: Altrad Lescha Atika GmbH – Technické oddelenie Josef-Drexler-Str. 8 – 89331 Burgau – Germany

Hroziace nebezpečenstvo alebo nebezpečná situácia. Nedodržanie týchto pokynov môže mať za následok zranenie alebo vecné škody.

Dôležité pokyny na správne použitie prístroja. Nedodržanie týchto pokynov môže zapríčiniť poruchy prístroja.

Užívateľské pokyny. Tieto pokyny Vám pomôžu optimálne prístroj využívať. Montáž, obsluha a údržba. Tu je vysvetlené všetko čo je potrebné z týchto hľadísk urobiť.

Číslovanie pre obrázky na stránkach 3-4.66

Pred uvedením do prevádzky si najprv preštudujte návod a dodržiavajte všetky bezpečnostné pokyny.

Regulácia otáčok (bezstupňová nastaviteľná) MIN = 580 min-1 MAX = 940 min-1 Výrobok zodpovedá daným špecifickým požiadavkám EU smerníc pre tieto produkty. Stroj ochrannej triedy II(ochranná izolácia) Elektrické prístroje nepatria do domáceho odpadu. Prístroje, ich príslušenstvo a obaly odovzdajte do recyklačného strediska. Podľa smernice EU 2012/19/EU o elektro- a elektronických starých prístrojoch, je potrebné tieto prístroje jednotlivo zhromažďovať a dodať k ekologické recyklácii.

Ručná miešačka je určená pre domácnosť na miesenie tekutých a práškových stavebných hmôt ako sú: Farby, malty, lepidlá, sadra, plniace materiály, sparovacie materiály alebo materiály na ochranu (krycie). Tento prístroj môže byť použitý iba s určenou miešacou metlou s max. priemerom 115 mm (RLC 40-10 G).

Prístroj sa nesmie použiť: ako vŕtačka alebo ako pohonná jednotka pre ďalšie prístroje na leštenie, brúsenie a gravírovanie s príslušnými násadami.

Každé iné použitie ručnej miešačky najmä miesenie horľavých alebo výbušných látok ( nebezpečenstvo ohňa či výbuchu) alebo použitie na miesenie potravín nepatrí do okruhu použitia ručnej miešačky. Za takto spôsobené škody na zdraví či majetku výrobca nenesie zodpovednosť. Všetky tieto riziká nesie užívateľ. Na určenie použitia ručnej miešačky patrí taktiež dodržanie výrobcom predpísaných pokynov na prevádzku, údržbu a odstraňovanie prípadných porúch. Dôležité je predovšetkým dodržanie všetkých bezpečnostných pokynov. Platný predpísaný súbor pokynov na zabránenie úrazov, rovnako ako všeobecne známe pracovno-medicínske pravidlá a bezpečnostné, technické pravidlá je potrebné za všetkých okolností vždy dodržať. Svojvoľné zmeny na ručnej miešačke vylučujú zodpovednosť výrobcu za takto spôsobené škody všetkého druhu. Prístroj môžu používať iba osoby, ktoré sú s ním oboznámené a o práci s ním poučené. Opravné práce môžu vykonávať iba oprávnené servisné strediská.

Aj napriek dodržaniu všetkých pokynov na určenie použitia prístroja a dodržanie všetkých pokynov bezpečnosti nie je možné všetky riziká, vzhľadom ku konštrukcii prístroja vylúčiť. Ostatné riziká je možné však minimalizovať dokonalým preštudovaním a dodržaním všetkých pokynov obsiahnutých v návode z hľadiska určenia použitia prístroja a z hľadísk pracovno-bezpečnostných. Taktiež ohľaduplnosť a pozornosť pri práci zmenšujú tieto riziká. Ignorovanie alebo prehliadnutie bezpečnostných opatrení môžu zapríčiniť zranenie užívateľa či majetkovú škodu. Kontakt s otáčajúcim sa hriadeľom miešačky (6) (nebezpečenstvo pohmoždenia ruky) Dotyk s bežiacou miešacou metlou (nebezpečenstvo porezania). Ohrozenie el. prúdom pri použití nesprávnych či poškodených prívodných káblov. Dotyk súčastí prístroja, ktoré sú pod prúdom ak sú bez krytia. Poškodenie sluchu pri dlhotrvajúcej práce bez ochrany uší. Ďalšie riziká, i napriek dodržaní všetkých opatrení nie je možné vylúčiť.

RLC 40-10 G: 5,56 m/s²; K = 1,5 m/s² Varovanie: Skutočné imisné hodnoty vibrácií v priebehu práce ,ktoré výrobca uvádza, je možné znížiť. Zníženie vibrácií ovplyvňujú nasledujúce faktory: - Je stroj správne používaný? - Správne použitie kultivátora. - Je stroj v správnom stave? - Je stav miešacej metly v poriadku, resp. je namontovaná správna metla ? - Sú rukoväte, príp. protivibračné návleky správne namontované, príp. riadne upevnené k telesu miešačky? Ak pri práci so strojom máte nepríjemné pocity alebo zmeny farby kože, ihneď prácu prerušte. Vykonajte dostatočnú67 prestávku. Pri práci bez častých prestávok sa môže dostaviť vibračný syndróm ruka- rameno. Je potrebné odhadnúť stupeň zaťaženia v súvislosti s použitím miešačky a vkladať zodpovedajúce prestávky. Týmto spôsobom môžete stupeň zaťaženia podstatne znížiť. Minimalizujte Vaše riziko, ktorému ste pri vibráciách vystavení. O stroj sa starostlivo starajte podľa pokynov v návode na použitie. Stroj nepoužívajte pri teplotách menších ako 10° C. Urobte si pracovný plán, ktorým budú vibrácie obmedzené.

Nasledovné pokyny odovzdajte všetkým ďalším osobám, ktoré s prístrojom budú pracovať. Deti a mladiství pod 16 rokov a osoby, ktoré nie sú o práci s miešačkou poučené, nesmú prístroj prevádzkovať.

Tieto bezpečnostné predpisy dobre uschovajte. Dodržujte priložené „ Všeobecné bezpečnostné pokyny“. Ručnú miešačku nepoužívajte na práce pre ktoré nie je určená (viď kapitola Určenie použitia prístroja a kapitola Práca s ručnou miešačkou). Agresívnych materiálov, ako je cement, alebo chemické prídavné hmoty, sa nedotýkajte, nenadýchajte či nedopusťte aby sa dostali do tráviaceho traktu. Pri plnení a vyprázdňovaní miesiacej nádoby a pri práci s miešačkou vždy používajte ochranné pracovné pomôcky (ochranný odev, rukavice, okuliare a rúšku proti prachu). Prácu prerušte vždy ak sú v blízkosti iné osoby predovšetkým deti. To sa týka aj domácich zvierat. Rovnako tak prácu prerušte ak meníte stanovisko. Obsluha prístroja je za bezpečnosť voči tretím osobám zodpovedná. Užívateľ zodpovedá za škody na zdraví iných osôb a za škody na majetku. Nespúšťajte prístroj ak je v blízkosti ďalšia osoba. Nikdy neponechávajte prístroj bez dozoru. Prístroj prevádzkujte vždy so všetkými ochrannými prvkami a na prístroji nemeňte nič, čo by mohlo znížiť bezpečnosť. Prístroj resp. jeho časti nemeňte. Vypnite prístroj a vyberte akumulátor: Opravách Údržbe a čistení Odstraňovaní porúch Kontrolách prívodných káblov Transporte Opustení prístroja nezvyčajných zvukoch či vibráciách O prístroj sa riadne starajte Dbajte na priechodnosť chladiacich otvorov (vetranie) Udržujte držadlá čisté (zvyšky oleja, alebo mazív). Dodržujte predpisy pre údržbu. Prístroj kontrolujte z hľadiska prípadných poškodení: Pred každým ďalším použitím prístroja musia byť všetky ochranné prvky riadne namontované a spĺňať nároky na perfektnú funkciu. To je potrebné vždy preskúšať. Preverte, čo pohyblivé časti bezchybne fungujú a nezasekávajú sa, alebo či nie sú poškodené. Všetky časti musia byť správne namontované a všetky podmienky musia byť splnené, aby bola zabezpečená bezchybná prevádzka. Poškodené ochranné prvky alebo iné časti prístroja je potrebné vymeniť v servise (pokiaľ nie je inak uvedené v návode). Poškodené alebo nečitateľné samolepky na prístroji vymeňte. Prístroj skladujte na suchom uzamknutom mieste, kam deti nemajú prístup. Bezpečnostné pokyny pre miešačky a) Elektrický nástroj držte obidvomi rukami za rúčky, ktoré sú na to určené. Strata kontroly môže viesť k zraneniam. b) Pri miešaní horľavých materiálov zabezpečte dostatočné vetranie, aby ste predišli nebezpečnej atmosfére. Vznikajúce výpary môžete vdýchnuť alebo sa môžu zapáliť od iskry vytvorenej elektrickým náradím. c) So zariadením nemiešajte žiadne potraviny. Elektrické náradie a jeho pracovné nástroje nie sú skonštruované na spracovanie potravín. d) Sieťovú zástrčku držte v dostatočnej vzdialenosti od pracovnej oblasti. Sieťové vedenie sa môže zachytiť miešacej metly. e) Zabezpečte pevnú a bezpečnú polohu miešacej nádoby. Nesprávne zaistená nádoba sa môže neočakávane pohnúť. f) Dbajte na to, aby tekutina nestriekala na kryt elektrického náradia. Tekutina, ktorá prenikne do elektrického náradia, môže viesť k poškodeniu a zásahom elektrickým prúdom. g) Dodržiavajte návod a bezpečnostné pokyny pre miešaný materiál. Miešaný materiál môže byť zdraviu škodlivý. h) Ak elektrické náradie spadne do miešaného materiálu, okamžite vytiahnite zástrčku zo siete a nechajte náradie skontrolovať kvalifikovaným odborným personálom. Siahanie do nádoby s náradím, ktoré je ešte zapojené do zásuvky, môže viesť k zásahu elektrickým prúdom. i) Počas miešania nikdy rukami nesiahajte do miešacej nádoby, ani do nej nevkladajte žiadne predmety. Kontakt s miešacou metlou môže viesť k vážnym zraneniam. j) Elektrické náradie spúšťajte a zastavujte v miešacej nádobe. Miešacia metla sa môže nekontrolovane vymrštiť alebo ohnúť. Ďalšie informácie o akumulátore a nabíjačke nájdete v príslušných „Návodoch na obsluhu“.68

Pos Názov Obj.číslo.

Montáž miešacej metly Pripevnite miešaciu metlu (2) k hriadeľu miešačky (6). Zaistite miešaciu metlu pomocou upínacích kľúčov (8/9).

Prístroj nepoužívajte skôr, ako sa zoznámite s návodom, budete dodržiavať všetky uvedené pokyny a presvedčte sa, že prístroj je správne zostavený! Akumulátor

Li-Ion akumulátory AP 40-4000 (výrobok č. 365503) alebo AP 40-2000 (výrobok č. 365501), ako aj nabíjačka ALG 40-1800 (výrobok č. 365500) nepatria k rozsahu dodávky a musia sa nadobudnúť osobitne. Používajte len originálny akumulátor a originálnu nabíjačku. Ďalšie informácie o akumulátore a nabíjačke nájdete v príslušných „Návodoch na obsluhu“.

Vložte akumulátor Vložte akumulátor (12/13) do prístroja. Dbajte na to, aby bol akumulátor zasunutý tak ďaleko, aby počuteľne zaklapol. Zapnutie / Vypnutie Nikdy nepoužívajte prístroj s nefunkčným vypínačom. Taký vypínač (spínač) musí byť okamžite vymenený v odbornom servise. Zapnutie Stroj štartujte vždy pri nastavenie najnižších otáčok (Stupeň 1) Zapnutie/vypnutie sa nachádza na rúčke. Najprv zatlačte na blokovanie zapnutia (4), podržte ho stlačené a aktivujte vypínač (3). Vypnutie Zariadenie sa vypne automaticky, keď sa vypínač pustí. Nepretržitá prevádzka u tohto stroja nie je možná. Na ochranu akumulátora sa zariadenie automaticky vypne, keď je stav akumulátora nízky alebo je preťažený. V žiadnom prípade nezapínajte znovu zapínač/vypínač, môžete tým poškodiť akumulátor. Nabite Li-Ion akumulátor (Prevádzkový návod „Akumulátor“).

Regulácia otáčok V tomto prevedení sú otáčky miešačky regulovateľné a tým je regulovateľný i výkon miešačky Stupeň 1-6) Otáčky je možné stupňovito regulovať regulátorom otáčok (5). Stupeň 1 minimálny výkon = POMALY Stupeň 6 maximálny výkon = NAJRÝCHLEJŠIE

Pokyny na použitie ručnej miešačky Pred začiatkom práce dbajte na bezpečnostné pokyny následné dodatočné pracovné pokyny Pri práci vždy držte prístroj oboma rukami.

Ak je miešačka v činnosti nikdy nesiahajte rukami či iným predmetom do oblasti rotujúcej metle. Zamedzte prskaniu! Pracujte s nízkymi otáčkami kým sa miešačka do materiálu ponorí a rovnako tak pri vytiahnutí metly z materiálu. Používajte iba výrobcom doporučenou miešaciu metlu. Dodržte max. priemer metly 115 mm – RLC 40-10 G. Dodaná miešacia metla je vhodná na miešané materiály s riedkou, pevnejšou až veľmi pevnou konzistenciou: napr. farby, laky, tmely, cement, omietky, vápno, betón, potery atď.69 Prístroj nikdy nepoužívajte bez dodatočných držadiel. V priebehu miesenia zvyšujte otáčky. Miesenie vykonávajte tak dlho pokiaľ materiál nie je dokonale premiesený. Pritom sa riaďte pokynmi výrobcov stavebných hmôt. U dlhodobej práce nepoužívajte nízke otáčky. To vedie k preťaženiu a prehriatiu motora – ak nie je dostatočné chladenie.

Pred každou údržbou alebo očistou: - Prístroj vypnite - Počkajte na kľudový stav metly - vyberte akumulátor Používajte iba originálne diely. Iné môžu spôsobiť nepredpokladané škody alebo zranenia. Odstraňovanie porúch smie vykonávať iba servisné stredisko alebo výrobca. K prístroju nesmú mať deti prístup. Dodržte nasledujúce pokyny aby ste udržali dlhodobú výkonnosť miešačky. Chladiace otvory udržiavajte čisté a priechodné. Prach a nečistoty odstraňujte mäkkou handričkou alebo mäkkou kefkou. Prístroj nikdy nečistite pod tečúcou vodou alebo vysokotlakovým čističom. Na časti z umelej hmoty nepoužívajte riedidlá (benzín, alkohol atď.). Hrozí ich poškodenie. Vždy skontrolujte držadlá či sú správne a pevne usadené. Čistite miešaciu metlu. Prístroj pracuje s uhlíkovými kefkami. Pri ich opotrebovaní ich nechajte vymeniť v servise. Vo vlastnom záujme kontrolujte pravidelne miešaciu metlu, či nie je poškodená. V prípade poškodenia je treba ju okamžite vymeniť. Pravidelne kontrolujte stav miešacieho hriadeľa. Miešačka, ktorá má poškodený miešací hriadeľ nesmie byť ďalej používaná. Opravu musí vykonať odborný servis.

Uhlíkové kefy Ak uhlíkové kefy dosiahli svoju minimálnu dĺžku, zariadenie sa automaticky vypne. Prípadne môže krátko pred dosiahnutím minimálnej dĺžky dôjsť k väčšiemu vzniku iskier. Uhlíkové kefy nechajte vymeniť autorizovaným odborným personálom alebo zákazníckym servisom.

vyberte akumulátor Prístroj skladujte na suchom a uzamknutom mieste, kam deti nemajú prístup. Pred dlhodobým uskladnením splňte nasledujúcu podmienku: vyberte akumulátor Vykonajte základnú očistu prístroja. Ďalšie informácie o akumulátore a nabíjačke nájdete v príslušných „Návodoch na obsluhu“.

Prečítajte si priložené záručné prehlásenie.70

Pred každým odstránením poruchy: Vypnite prístroj Počkajte na kľudový stav metly vyberte akumulátor y Po každom odstránení poruchy vždy všetky ochranné prvky opäť uviesť do funkcie a preskúšať. Problém Možná príčina Odstránenie Nebeží motor Akkubatérie sú prázdne Li akumulátor nie je správne vložený Li akumulátor je príliš studený/teplý Chybný Li-Ion akumulátor, motor alebo spínač

Nabite batérie Skontrolujte, či Li akumulátor počuteľne zapadol Ohrejte/nechajte vychladnúť Li akumulátor Akumulátor, motor alebo spínač dajte skontrolovať alebo opraviť odborníkovi na elektrinu s koncesiou alebo službe zákazníkom, prípadne ich nechajte nahradiť originálnymi náhradnými dielmi. Neobvyklé vibrácie Poškodenie metly Poškodenie spínacej hlavy Miesenie zlého materiálu Výmena metly Obráťte sa na odborný servis. Použili ste materiál, ktorý nie je určený pre miešačku. Dodržiavajte pokyny výrobcu. Motor beží, ale blokuje sa pri najmenšom zaťažení alebo automaticky sa vypína. externý/interný poškodený kontakt spínač zapínania/vypínania je chybný Obráťte sa na odborný servis Fúkač lístia na nabitie akumulátora je príliš nízky Akumulátor nie je úplne nabitý Akumulátor je po životnosti Nabitie akumulátora – nabitie Li-Ion akumulátora (časť „Nabíjanie akumulátora“) Vymeniť akumulátor

Typu / Model RLC 40-10 G Výrobný rok Viď posledná strana Vhodné pre akumulátor typu Li-Ion 36 V Vhodné pre kapacitu akumulátora 2000 mAh alebo 4000 mAh Otáčky (protibežné) n

(ľavotočivá) Priemer miešacej metly (Metla na maltu/posuvná metla) 115 mm / 95 mm Priemer drieku M18 Dĺžka metly ca. 570 mm Miešací obsah ca. 40 Liter Váha ca. 5,0 kg Ruka- paža vibrácie s dodatočnými držadlami a

Toleračný faktor merania K

Toleračný faktor merania K
