NÁVOD NA OBSLUHU K 3 Home T 150 Kärcher

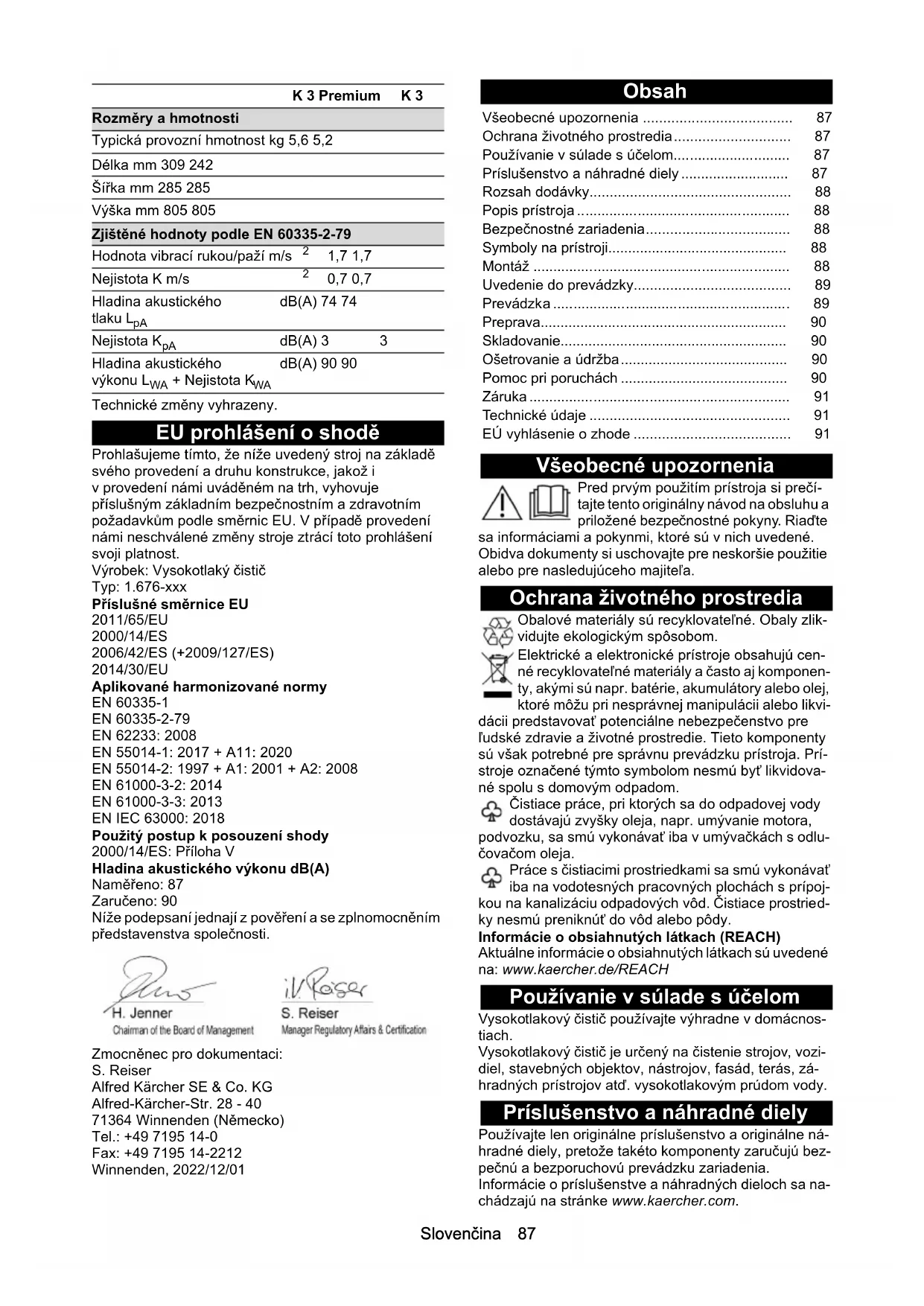

• dB(A) 90 90 K 3 Premium K 3 Všeobecné upozornenia p. 87
• Ochrana životného prostredia p. 87
• Používanie v súlade s účelom p. 87
• Príslušenstvo a náhradné diely p. 87
• Rozsah dodávky p. 88
• Popis prístroja p. 88
• Bezpečnostné zariadenia p. 88
• Symboly na prístroji p. 88
• Montáž p. 88
• Uvedenie do prevádzky p. 89
• Prevádzka p. 89
• Preprava p. 90
• Skladovanie p. 90
• Ošetrovanie a údržba p. 90
• Pomoc pri poruchách p. 90
• Záruka p. 91
• Technické údaje p. 91
• EÚ vyhlásenie o zhode Slovenčina Rozsah dodávky Rozsah dodávky zariadenia je znázornený na obale. Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prí- pade chýbajúceho príslušenstva alebo pri výskyte po- škodení spôsobených prepravou informujte Vášho predajcu. Popis prístroja Obrázky sú uvedené na strane s grafikami Obrázok A+ B 1 Spojka pre prípojku vody 2 Prípojka vody so zabudovaným sitkom 3 Sacia hadica čistiaceho prostriedku 4 Sieťový pripájací kábel so sieťovou zástrčkou 5 Hadicový bubon 6 Držiak pre hadicový bubon 7 Upevnenie vysokotlakovej hadice 8 Úložný priestor pre vysokotlakovú pištoľ 9 Pracovný nadstavec Vario Power pre najbežnejšie čistiace úkony Pracovný tlak sa môže plynule zvyšovať zo SOFT po HARD. Pre prestavenie pracovného tlaku uvoľ- nite páku ručnej striekacej pištole a pracovný nad- stavec otočte do požadovanej polohy. Keď je pracovný nadstavec otočený až po doraz v smere SOFT, môže sa pridávať čistiaci prostriedok. 10 Pracovný nadstavec s rotačnou dýzou na odolné nečistoty 11 Vysokotlaková pištoľ 12 Svorka na pripojenie/odpojenie vysokotlakovej ha- dice 13 Páčka vysokotlakovej pištole 14 Blokovanie vysokotlakovej pištole 15 Vysokotlaková hadica 16 Úložný priestor pre pracovné nadstavce 17 Prepravné držadlo 18 Úložný priestor pre vysokotlakovú hadicu/sieťový pripájací kábel 19 Prepravné koleso 20 Spínač prístroja “0/OFF” / “I/ON” 21 Vysokotlaková prípojka 22 Typový štítok 23 Skrutky 24 Spona pre vysokotlakovú hadicu 25 ** Záhradná hadica (vystužená tkaninou, priemer najmenej 1/2 palca (13 mm), dĺžka minimálne 7,5 m, s bežne dostupnou rýchlospojkou) ** dodatočne potrebné Bezpečnostné zariadenia 몇 UPOZORNENIE Chýbajúce alebo zmenené bezpečnostné zariadenia! Bezpečnostné zariadenia slúžia na vašu ochranu. Bezpečnostné zariadenia neobchádzajte, neodstraňuj- te ani nevypínajte. Spínač prístroja Spínač prístroja zabráni neúmyselnému spusteniu prí- stroja. Blokovanie vysokotlakovej pištole Blokovanie zablokuje páku vysokotlakovej pištole a za- bráni neúmyselnému zapnutiu prístroja. Funkcia automatického zastavenia Pri uvoľnení páky na vysokotlakovej pištoli tlakový spí- nač vypne čerpadlo a vysokotlakový prúd sa zastaví. Keď sa páka stlačí, čerpadlo sa znovu zapne. Symboly na prístroji Montáž Obrázky sú uvedené na strane s grafikami. Pred uvedením do prevádzky na prístroj namontujte voľné priložené diely. Pripravte dodané skrutky a vhodný skrutkovač. Montáž kolies p. 9188

Obrázok D Montáž úložného priestoru pre vysokotlakovú pištoľ

1. Úložný priestor pre vysokotlakovú pištoľ zasuňte do

uchytenia na prístroji.

2. Úložný priestor pridržte v koncovej polohe a zaistite

skrutkou. Obrázok E Montáž úložného priestoru pre pracovné nadstavce

1. Úložný priestor pre pracovné nadstavce zasuňte do

uchytenia na prístroji.

2. Úložný priestor pridržte v koncovej polohe a zaistite

skrutkou. Obrázok F Montáž úložného priestoru pre vysokotlakovú hadicu/sieťový pripojovací kábel Prístroje bez hadicového bubna

1. Úložný priestor pre vysokotlakovú hadicu/sieťový

skrutkou. Obrázok G Montáž bubna vysokotlakovej hadice Prístroje s hadicovým bubnom

Hadicový bubon zacvakne na miesto. Obrázok I Vysokotlakový prúd sa nesmie smerovať na osoby, zvieratá, aktívne elektrické zariade- nia alebo na samotný prístroj. Prístroj chráňte pred mrazom. Prístroj sa nesmie pripojiť bezprostredne na verejnú sieť pitnej vody.Slovenčina 89 Montáž spojky pre prípojku vody

1. Spojku pre prípojku vody priskrutkujte na prípojku

vody prístroja. Obrázok J Uvedenie do prevádzky

1. Zariadenie umiestnite na rovnú plochu.

2. Vysokotlakovú hadicu odviňte a uvoľnite všetky

slučky a pretočenia. Upozornenie Prístroje s hadicovým bubnom: Počas prevádzky musí byť vysokotlaková hadica úplne odvinutá z hadicového bubna.

3. Vysokotlakovú hadicu zapojte do prístroja.

toľ. aStlačte svorku. b Vytiahnite svorku. cZasuňte vysokotlakovú hadicu. d Svorku zatlačte tak, aby došlo k jej počuteľnému zacvaknutiu. Obrázok L

6. Sieťovú zástrčku zasuňte do zásuvky.

Zásobovanie vodou Pripojovacie hodnoty sú uvedené na typovom štítku ale- bo v kapitole Technické údaje. Dodržiavajte predpisy dodávateľa vody. POZOR Škody spôsobené znečistenou vodou Nečistoty vo vode môžu spôsobiť poškodenie čerpadla a príslušenstva. Spoločnosť KÄRCHER ponúka na ochranu použitie vodného filtra KÄRCHER (špeciálne príslušenstvo, ob- jednávacie číslo 4.730-059). Pripojenie na vodovodné potrubie POZOR Hadicová spojka s Aquastopom na prípojke vody prístroja Poškodenie čerpadla Na prípojke vody prístroja nikdy nepoužívajte hadicovú spojku s Aquastopom. Na kohútik môžete použiť spojku Aquastop.

1. Záhradnú hadicu nastrčte na spojku pre prípojku vo-

Prevádzka POZOR Chod čerpadla nasucho Poškodenie prístroja V prípade, že sa v prístroji v priebehu 2 minút nevytvorí tlak, vypnite prístroj a postupujte podľa pokynov v kapi- tole Pomoc pri poruchách. Prevádzka s vysokým tlakom POZOR Poškodenie lakovaných alebo citlivých povrchov Povrchy sa poškodia pri príliš malej vzdialenosti prúdu vody alebo pri voľbe nesprávneho pracovného nadstav- ca. Pri čistení lakovaných povrchov dodržiavajte minimálne 30 cm vzdialenosť prúdu vody. Pneumatiky, lak alebo citlivé povrchy ako drevo nečisti- te rotačnou dýzou.

Prístroj sa zapne. Prevádzka s čistiacim prostriedkom NEBEZPEČENSTVO Nerešpektovanie karty bezpečnostných údajov Vážne poškodenie zdravia následkom neodborného používania čistiaceho prostriedku. Dbajte na kartu bezpečnostných údajov od výrobcu čis- tiaceho prostriedku, najmä pokyny týkajúce sa osobné- ho ochranného vybavenia. Upozornenie Čistiace prostriedky spoločnosti KÄRCHER zaručujú bezchybnú prácu. Nechajte si poradiť alebo požadujte náš katalóg, príp. informačné prospekty o čistiacich pro- striedkoch. Upozornenie Čistiaci prostriedok sa môže primiešať iba pri nízkom tlaku.

1. Nasávaciu hadicu na čistiaci prostriedok v požado-

vanej dĺžke vytiahnite z krytu. Obrázok O

doraz. Počas prevádzky sa roztok čistiaceho prostriedku primiešava do prúdu vody. Odporúčaná metóda čistenia

1. Nastriekajte malé množstvo čistiaceho prostriedku

na suchý povrch a nechajte pôsobiť (nevysušiť).

2. Uvoľnené nečistoty opláchnite vysokotlakovým prú-

dom. Po prevádzke s čistiacim prostriedkom

1. Prístroj cca 30 sekúnd preplachujte čistou vodou.

Prerušenie prevádzky

1. Uvoľnite páčku vysokotlakovej pištole.

Po uvoľnení páčky sa prístroj vypne. Vysoký tlak v systéme zostane zachovaný.

3. Počas pracovných prestávok dlhších ako 5 minút

prístroj vypnite “0/OFF”.90 Slovenčina Ukončenie prevádzky 몇 UPOZORNENIE Tlak v systéme Zranenie vodou, ktorá nekontrolovane uniká pod vyso- kým tlakom Vysokotlakovú hadicu odpojte z vysokotlakovej pištole ale- bo prístroja len vtedy, keď už v systéme nie je žiadny tlak.

1. Uvoľnite páčku vysokotlakovej pištole.

Dôjde k odstráneniu zvyšného tlaku zo systému.

4. Uvoľnite páčku vysokotlakovej pištole.

Preprava 몇 UPOZORNENIE Nerešpektovanie hmotnosti Nebezpečenstvo zranenia a poškodenia Pri preprave dbajte na hmotnosť prístroja. Ťahanie prístroja

1. Prístroj ťahajte pomocou prepravného držadla.

Preprava prístroja vo vozidle

1. Prístroj zaistite proti skĺznutiu a prevráteniu.

Skladovanie 몇 UPOZORNENIE Nerešpektovanie hmotnosti Nebezpečenstvo zranenia a poškodenia Pri skladovaní dbajte na hmotnosť prístroja. Uschovanie prístroja

1. Prístroj odložte na rovný podklad.

4. Uložte oba pracovné nadstavce a vysokotlakovú

pištoľ do príslušného úložného priestoru.

5. Vysokotlakovú hadicu odpojte od prístroja.

6. Uložte vysokotlakovú hadicu.

Prístroje bez hadicového bubna Vysokotlakovú hadicu uložte na prístroji. Prístroje s hadicovým bubnom a Koniec vysokotlakovej hadice vložte do otvoru na prednej strane hadicového bubna. bOtáčaním kľuky navíjajte vysokotlakovú hadicu. c Pritom vysokotlakovú hadicu veďte druhou rukou. Obrázok Q d Pomocou spony vysokotlakovej hadice upevnite navinutú vysokotlakovú hadicu na hadicovom bubne. Obrázok R

7. Uložte sieťový pripojovací kábel na prístroj.

Pred dlhším uskladnením dbajte na doplňujúce pokyny - pozrite si kapitolu Ošetrovanie a údržba. Ochrana proti mrazu POZOR Ohrozenie prístroja mrazom Prístroje, ktoré nie sú úplne vyprázdnené, môže mráz zničiť. Prístroj a príslušenstvo celkom vyprázdnite. Prístroj chráňte pred mrazom. Nasledujúce podmienky musia byť splnené: ● Prístroj je odpojený od zásobovania vodou. ● Vysokotlaková hadica je odstránená.

1. Zapnite prístroj “I/ON”.

2. Počkajte maximálne 1 minútu, kým už z vysokotla-

kovej prípojky prestane vytekať voda.

3. Vypnite prístroj.

4. Prístroj s kompletným príslušenstvom uskladnite v

mrazuvzdornej miestnosti. Ošetrovanie a údržba NEBEZPEČENSTVO Nebezpečenstvo zásahu elektrickým prúdom Zranenie následkom dotyku dielov vedúcich prúd Vypnite prístroj. Vytiahnite sieťovú zástrčku zo zásuvky. Prístroj si nevyžaduje údržbu, t. j. nie sú potrebné pravi- delné údržbové práce. Čistenie sitka v prípojke vody POZOR Poškodené sito v prípojke vody Poškodenie prístroja znečistenou vodou Sito pred vložením do prípojky vody skontrolujte z hľa- diska poškodenia. V prípade potreby očistite sitko v prípojke vody.

1. Z prípojky vody odoberte spojku.

4. Sitko vložte do prípojky vody.

Obrázok T Pomoc pri poruchách Poruchy majú často jednoduchú príčinu, ktorú dokážete odstrániť sami pomocou nasledujúceho prehľadu. V prí- pade pochybností alebo pri poruchách, ktoré tu nie sú uvedené sa obráťte na autorizovaný zákaznícky servis. NEBEZPEČENSTVO Nebezpečenstvo zásahu elektrickým prúdom Zranenie následkom dotyku dielov vedúcich prúd Vypnite prístroj. Vytiahnite sieťovú zástrčku zo zásuvky. Prístroj nebeží

súhlasí s napätím zdroja prúdu.

3. Skontrolujte sieťový pripojovací kábel z hľadiska po-

škodenia. Prístroj nedosahuje požadovaný tlak Prívod vody je príliš slabý.

1. Celkom otvorte kohútik na vodu.

2. Prívod vody skontrolujte z hľadiska dostatočného

3. Skontrolujte nastavenie pracovného nadstavca.

Sitko v prípojke vody je znečistené.

1. Sitko v prípojke vody vytiahnite pomocou plochých

Obrázok SSlovenčina 91 V prístroji je vzduch.

1. Odvzdušnite prístroj:

a Prístroj bez pripojeného pracovného nadstavca zapnite na maximálne 2 minúty. bStlačte vysokotlakovú pištoľ a počkajte, kým z vysokotlakovej pištole nezačne vytekať voda bez vzduchových bublín. c Pripojte pracovný nadstavec. Silné výkyvy tlaku

1. Čistenie vysokotlakovej hubice:

aNečistoty z otvoru dýzy odstráňte ihlou. b Vysokotlakovú hubicu spredu prepláchnite vo- dou.

2. Skontrolujte privádzané množstvo vody.

1. Malá netesnosť prístroja je technicky podmienená.

V prípade veľkej netesnosti poverte autorizovaný zákaznícky servis. Čistiaci prostriedok sa nenasáva

prostriedok zalomená. Záruka V každej krajine platia záručné podmienky vydané na- šou príslušnou distribučnou spoločnosťou. Prípadné poruchy Vášho zariadenia odstránime v rámci záručnej doby zadarmo, pokiaľ ich príčinou boli materiálové ale- bo výrobné chyby. Pri uplatňovaní záruky sa spolu s do- kladom o kúpe obráťte na Vášho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane) Technické údaje Technické zmeny vyhradené. EÚ vyhlásenie o zhode Týmto prehlasujeme, že nižšie označený stroj zodpove- dá na základe svojej koncepcie a konštrukčného vyho- tovenia, ako aj od vyhotovení, ktoré sme uviedli do prevádzky, príslušným základným bezpečnostným a zdravotným požiadavkám smerníc ES. V prípade zme- ny, ktorú neschválime, stráca toto prehlásenie platnosť. Výrobok: Vysokotlakový čistič Typ: 1.676-xxx Príslušné smernice EÚ 2011/65/EÚ 2000/14/ES 2006/42/ES (+2009/127/ES) 2014/30/EÚ Aplikované harmonizované normy EN 60335-1 EN 60335-2-79 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997 + A1: 2001 + A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 Uplatňované postupy posudzovania zhody 2000/14/ES: Príloha V Hladina akustického výkonu dB (A) Namerané: 87 Zaručené: 90 Podpísané osoby konajú z poverenia a s plnou mocou vedenia spoločnosti. Osoba zodpovedná za dokumentáciu: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/12/01 K 3 Premium K 3 Elektrická prípojka Napätie V 220-240 220-240 Fáza ~ 1 1 Frekvencia Hz 50-60 50-60 Odber prúdu A 6 6 Stupeň ochrany IPX5 IPX5 Trieda ochrany II II Zaistenie siete (zotrvačné) A 10 10 Prípojka vody Prívodný tlak (max.) MPa 1,2 1,2 Teplota vody na prítoku (max.) °C 40 40 Privádzané množstvo (min.) l/min 8 8 Výkonové údaje prístroja Prevádzkový tlak MPa 8,0 8,0 Max. povolený tlak MPa 12,0 12,0 Prietok, voda l/min 5,5 5,5 Maximálny prietok l/min 6,3 6,3 Prietok, čistiace prostriedky l/min 0,3 0,3 Sila spätného nárazu vysokotlakovej pištole N12 12 Rozmery a hmotnosti Typická prevádzková hmotnosť kg 5,6 5,2 Dĺžka mm 309 242 Šírka mm 285 285 Výška mm 805 805 Zistené hodnoty podľa EN 60335-2-79 Hodnota vibrácií ruka- rameno m/s
